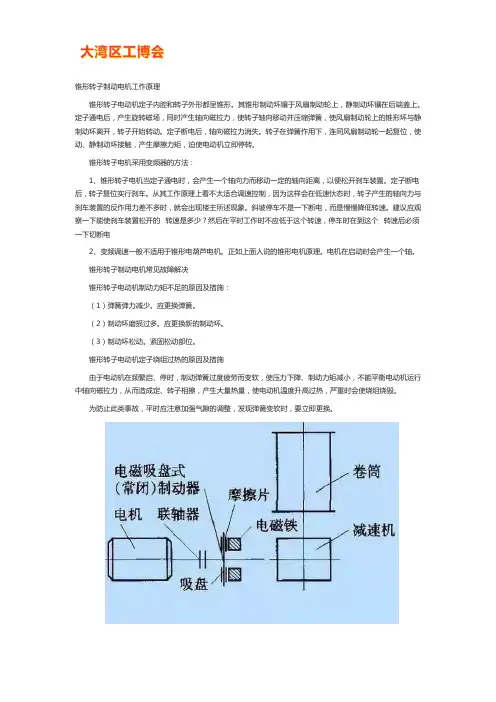

锥形转子制动电机工作原理锥形转子电动机定子内腔和转子外形都呈锥形。
其锥形制动环镶于风扇制动轮上，静制动环镶在后端盖上。
定子通电后，产生旋转磁场，同时产生轴向磁拉力，使转子轴向移动并压缩弹簧，使风扇制动轮上的锥形环与静制动环离开，转子开始转动。
定子断电后，轴向磁拉力消失。
转子在弹簧作用下，连同风扇制动轮一起复位，使动、静制动环接触，产生摩擦力矩，迫使电动机立即停转。
锥形转子电机采用变频器的方法：1、锥形转子电机当定子通电时，会产生一个轴向力而移动一定的轴向距离，以便松开刹车装置。
定子断电后，转子复位实行刹车。
从其工作原理上看不太适合调速控制，因为这样会在低速忕态时，转子产生的轴向力与刹车装置的反作用力差不多时，就会出现楼主所述现象。
斜坡停车不是一下断电，而是慢慢降低转速。
建议应观察一下能使刹车装置松开的转速是多少？然后在平时工作时不应低于这个转速，停车时在到这个转速后必须一下切断电2、变频调速一般不适用于锥形电葫芦电机。
正如上面人说的锥形电机原理。
电机在启动时会产生一个轴。
锥形转子制动电机常见故障解决锥形转子电动机制动力矩不足的原因及措施：（1）弹簧弹力减少。
应更换弹簧。
（2）制动环磨损过多。
应更换新的制动环。
（3）制动环松动。
紧固松动部位。
锥形转子电动机定子绕组过热的原因及措施由于电动机在频繁启、停时，制动弹簧过度疲劳而变软，使压力下降、制动力矩减小，不能平衡电动机运行中轴向磁拉力，从而造成定、转子相擦，产生大量热量，使电动机温度升高过热，严重时会使绕组烧毁。
为防止此类事故，平时应注意加强气隙的调整，发现弹簧变软时，要立即更换。
?锥形转子电动机起动困难的原因及措施（1）制动环锈蚀，使动、静制动环之间不能完全脱离而产生摩擦阻力。
用细砂布打磨制动环，除去锈蚀；严重时应更换制动环。
（2）簧压力过大，使电动机的磁拉力不能克服其弹力。
不打开或不能全部打开动制动环。
调整或更换弹簧。
（3）动、静制动环之间的间隙过小，在完全打开时，仍有局部接触并摩擦。
高压电机工作原理和常见故障处理培训人：涂永刚一、高压电机说明及工作原理1、电机产品型号及标识规定Y-异步电动机T-同步电动机TF-同步发电机QF-汽轮发电机Z-直流电动机ZF-直流发电机SF-水轮发电机Q-潜水电机S1-工作制IC-冷却方式IM-安装形式IP-防护等级三相交流异步电动机的效率：η=P/（√3*U*I*COSφ）其中，P—是电动机轴输出功率，U—是电动机电源输入的线电压，I—是电动机电源输入的线电流，COSφ—是电动机的功率因数2、电动机的输出功率：指的是电动机轴输出的机械功率输入功率指的是：电源给电动机输入的有功功率：P=√3*U*I*COSφ（KW）按说电动机的输入功率应该指的是电源输入的视在功率：S=√3*U*I 这个视在功率包括有功功率(电动机的机械损耗、铜损、铁损等)、无功功率。
额定功率=U*I*√3*cosφ*η3、三相交流异步电动机定子部分：机座，定子铁芯、线圈、绝缘材料、端盖、轴承盖、轴承转子部分：轴、转子铁芯、铸铝笼条、绕线转子、导线、连接环、滑环4、公司高压电机：我公司是指供电电源系用三相交流电，电压等级是6000V三相异步电机。
分类：我公司高压电机分两种：绕线式，鼠笼式。
用途：鼠笼式：一般用于大型斗提及皮带机等一般负载。
绕线式：一般用于球磨机、立磨、破碎机、大型风机等高起动转矩场所。
5、工作原理5.1．高压电机接通线电压为6KV三相初相位相差1200正弦交流电，定子绕组有三相电流通过，在定子铁芯产生一个旋转磁场，静止的转子同旋转磁场有了相对运动，转子导线切割磁力线而产生感应电动势，转子导线是一个闭合的回路因而产生感应电流，电流在磁场作用下产生电磁力，使转子随旋转磁场旋转方向转动起来。
5.2．异步电机指电机的额定转速小于其旋转磁场的速度的电机，使转子与旋转磁场之间速度保持一定差异，始终使转子能切割磁力线保持电机运转。
5.3．转差率是分析异步电机运转特性的一个重要数据，其公式：S＝n1-n2/n1n1:旋转磁场的速度n2:电机转子速度。

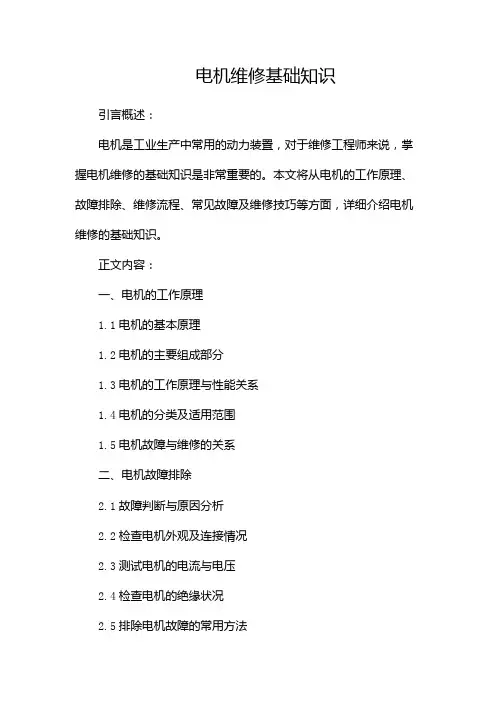

电机维修基础知识引言概述：电机是工业生产中常用的动力装置，对于维修工程师来说，掌握电机维修的基础知识是非常重要的。
本文将从电机的工作原理、故障排除、维修流程、常见故障及维修技巧等方面，详细介绍电机维修的基础知识。
正文内容：一、电机的工作原理1.1电机的基本原理1.2电机的主要组成部分1.3电机的工作原理与性能关系1.4电机的分类及适用范围1.5电机故障与维修的关系二、电机故障排除2.1故障判断与原因分析2.2检查电机外观及连接情况2.3测试电机的电流与电压2.4检查电机的绝缘状况2.5排除电机故障的常用方法三、电机维修流程3.1维修前的准备工作3.2拆解电机并检查零部件3.3更换损坏的部件3.4清洗电机内部3.5装配电机并进行试运行四、常见故障及维修技巧4.1电机发热过高4.2电机电流过大4.3电机运转不正常4.4电机启动困难4.5电机噪音过大五、维修注意事项5.1安全第一：切勿忽视电机维修中的安全问题5.2保持仔细、细致：电机维修需要耐心和细致的工作态度5.3提高技术：不断学习和积累电机维修方面的知识和经验5.4资料记录：及时记录维修过程和结果5.5周期维护：定期对电机进行维护以延长使用寿命总结：电机维修是一项技术含量较高的工作，掌握基础知识对于维修工程师来说至关重要。
本文从电机的工作原理、故障排除、维修流程、常见故障及维修技巧等方面进行了详细介绍。
希望通过学习本文，读者能够对电机维修有更深入的认识，并能够在实践中运用所学知识，提高维修工作的效率和质量。
同时，也希望读者在电机维修工作中能够始终保持安全第一的原则，以确保工作过程的安全性。

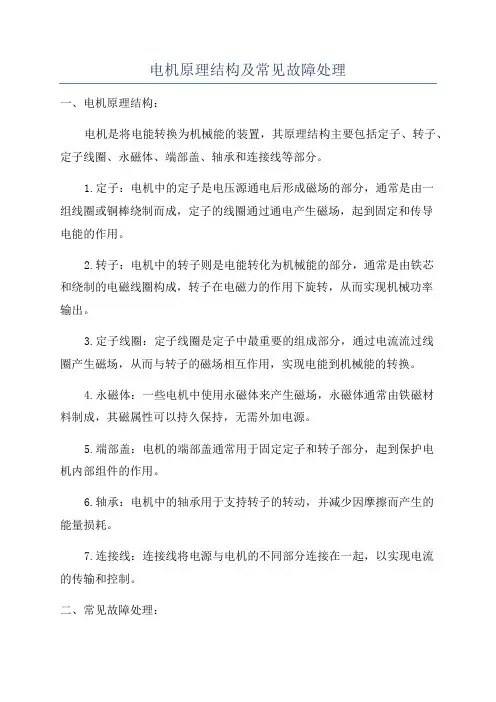

电机原理结构及常见故障处理一、电机原理结构：电机是将电能转换为机械能的装置，其原理结构主要包括定子、转子、定子线圈、永磁体、端部盖、轴承和连接线等部分。
1.定子：电机中的定子是电压源通电后形成磁场的部分，通常是由一组线圈或铜棒绕制而成，定子的线圈通过通电产生磁场，起到固定和传导电能的作用。
2.转子：电机中的转子则是电能转化为机械能的部分，通常是由铁芯和绕制的电磁线圈构成，转子在电磁力的作用下旋转，从而实现机械功率输出。
3.定子线圈：定子线圈是定子中最重要的组成部分，通过电流流过线圈产生磁场，从而与转子的磁场相互作用，实现电能到机械能的转换。
4.永磁体：一些电机中使用永磁体来产生磁场，永磁体通常由铁磁材料制成，其磁属性可以持久保持，无需外加电源。
5.端部盖：电机的端部盖通常用于固定定子和转子部分，起到保护电机内部组件的作用。
6.轴承：电机中的轴承用于支持转子的转动，并减少因摩擦而产生的能量损耗。
7.连接线：连接线将电源与电机的不同部分连接在一起，以实现电流的传输和控制。
二、常见故障处理：电机在运行中可能会遇到各种故障，以下是一些常见故障及其处理方法：1.电机发热：原因：可能是电机过负荷运行、线圈接触不良、电机通风不良等原因导致的。
处理方法：合理选择电机负荷，检查线圈连接是否松动或烧焦，及时更换通风不良的散热风扇等。
2.电机噪音大：原因：可能是电机内部的轴承损坏、定子线圈松动、磁体破裂等原因导致的。
处理方法：更换损坏的轴承、固定线圈，修补或更换破裂的磁体。
3.电机不能启动：原因：可能是电源故障、定子绕组断线、转子损坏等原因导致的。
处理方法：检查电源是否正常，检查定子绕组是否有断线，更换或修复损坏的转子。
4.电机转速不稳定：原因：可能是电源电压不稳定、电机负载不平衡、转子不平衡等原因导致的。
处理方法：调整电源电压稳定性，均衡负载，平衡转子重量。
5.电机停止工作：原因：可能是电机过热保护、电源异常、绕组短路等原因导致的。

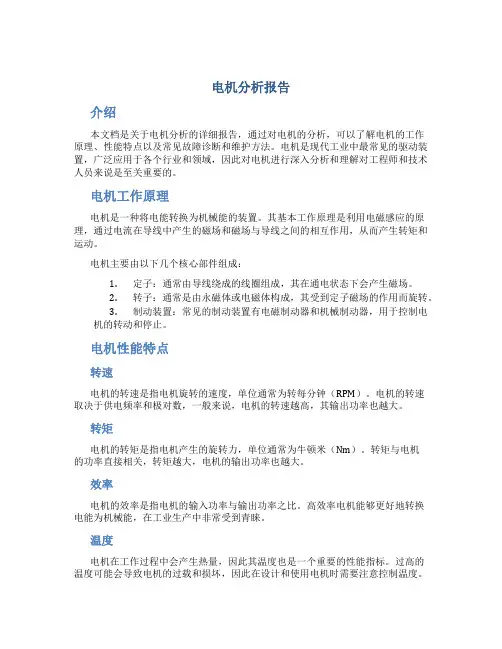

电机分析报告介绍本文档是关于电机分析的详细报告，通过对电机的分析，可以了解电机的工作原理、性能特点以及常见故障诊断和维护方法。
电机是现代工业中最常见的驱动装置，广泛应用于各个行业和领域，因此对电机进行深入分析和理解对工程师和技术人员来说是至关重要的。
电机工作原理电机是一种将电能转换为机械能的装置。
其基本工作原理是利用电磁感应的原理，通过电流在导线中产生的磁场和磁场与导线之间的相互作用，从而产生转矩和运动。
电机主要由以下几个核心部件组成：1.定子：通常由导线绕成的线圈组成，其在通电状态下会产生磁场。
2.转子：通常是由永磁体或电磁体构成，其受到定子磁场的作用而旋转。
3.制动装置：常见的制动装置有电磁制动器和机械制动器，用于控制电机的转动和停止。
电机性能特点转速电机的转速是指电机旋转的速度，单位通常为转每分钟（RPM）。
电机的转速取决于供电频率和极对数，一般来说，电机的转速越高，其输出功率也越大。
转矩电机的转矩是指电机产生的旋转力，单位通常为牛顿米（Nm）。
转矩与电机的功率直接相关，转矩越大，电机的输出功率也越大。
效率电机的效率是指电机的输入功率与输出功率之比。
高效率电机能够更好地转换电能为机械能，在工业生产中非常受到青睐。
温度电机在工作过程中会产生热量，因此其温度也是一个重要的性能指标。
过高的温度可能会导致电机的过载和损坏，因此在设计和使用电机时需要注意控制温度。
电机故障诊断与维护电机在长时间运行过程中可能会出现多种故障，常见的故障包括：•绝缘损坏：绝缘材料老化或破损可能导致绝缘性能下降，从而引起短路或火灾等安全隐患。
•轴承磨损：长时间的高速旋转会导致电机轴承磨损，从而影响电机的正常运转。
•线圈断路：线圈的连接不良或断路会导致电机无法正常工作。
为了确保电机的正常运行，需要定期对电机进行维护和保养。
以下是一些建议的维护方法：1.清洁电机：定期清除电机表面的灰尘和污垢，保持电机的散热性能。
2.检查电机的绝缘状况：定期检查电机的绝缘材料是否完好，并及时更换损坏的部件。

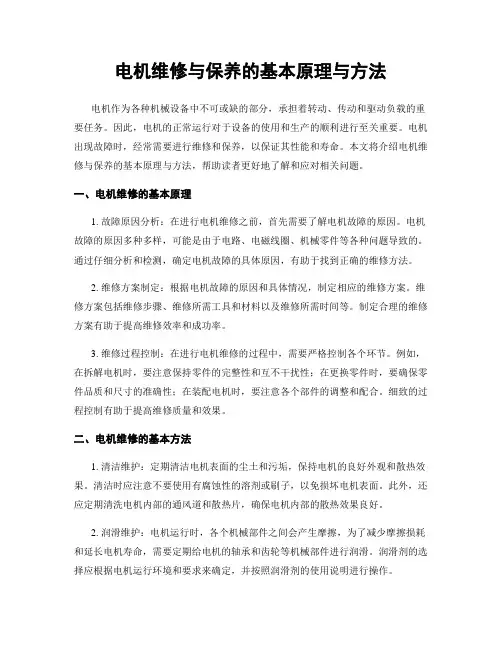

电机维修与保养的基本原理与方法电机作为各种机械设备中不可或缺的部分，承担着转动、传动和驱动负载的重要任务。
因此，电机的正常运行对于设备的使用和生产的顺利进行至关重要。
电机出现故障时，经常需要进行维修和保养，以保证其性能和寿命。
本文将介绍电机维修与保养的基本原理与方法，帮助读者更好地了解和应对相关问题。
一、电机维修的基本原理1. 故障原因分析：在进行电机维修之前，首先需要了解电机故障的原因。
电机故障的原因多种多样，可能是由于电路、电磁线圈、机械零件等各种问题导致的。
通过仔细分析和检测，确定电机故障的具体原因，有助于找到正确的维修方法。
2. 维修方案制定：根据电机故障的原因和具体情况，制定相应的维修方案。
维修方案包括维修步骤、维修所需工具和材料以及维修所需时间等。
制定合理的维修方案有助于提高维修效率和成功率。
3. 维修过程控制：在进行电机维修的过程中，需要严格控制各个环节。
例如，在拆解电机时，要注意保持零件的完整性和互不干扰性；在更换零件时，要确保零件品质和尺寸的准确性；在装配电机时，要注意各个部件的调整和配合。
细致的过程控制有助于提高维修质量和效果。
二、电机维修的基本方法1. 清洁维护：定期清洁电机表面的尘土和污垢，保持电机的良好外观和散热效果。
清洁时应注意不要使用有腐蚀性的溶剂或刷子，以免损坏电机表面。
此外，还应定期清洗电机内部的通风道和散热片，确保电机内部的散热效果良好。
2. 润滑维护：电机运行时，各个机械部件之间会产生摩擦，为了减少摩擦损耗和延长电机寿命，需要定期给电机的轴承和齿轮等机械部件进行润滑。
润滑剂的选择应根据电机运行环境和要求来确定，并按照润滑剂的使用说明进行操作。
3. 线路检查：定期检查电机的电路连接情况，确保电机与电源之间的连接牢固可靠，并检查电机内部的电磁线圈是否有断路或短路现象。
如有必要，可以使用万用表等仪器进行测量，以确保电机电路正常工作。
4. 零部件更换：电机在长时间运行过程中，各个零部件可能会出现磨损或损坏，需要及时更换。
三相异步电动机原理与常见故障分析处理一、三相异步电动机工作原理：三相异步电动机的工作原理是基于旋转磁场的相互作用。
它由定子和转子两部分组成。
定子是由三相绕组和铁心组成，而转子则是由导体材料制成的。
当三相交流电源施加在定子上时，会在定子绕组中产生一个旋转磁场。
由于定子的磁场是由交流电源提供的，因此称之为旋转磁场。
转子中的导体材料被旋转磁场所感应，从而导致它开始旋转。
转子的旋转速度接近旋转磁场的速度，但略有差距，这就是异步电动机的名字。
二、三相异步电动机常见故障分析处理：1.启动困难或无法启动：这是三相异步电动机最常见的故障之一、可能的原因包括：a.电源不稳定或供电电压不足。
解决方法是检查电源电压是否符合要求，并确保电源稳定。
b.电动机绕组有故障，例如断线或短路。
解决方法是检查绕组的连接和状态，并对其进行修复或更换。
c.起动装置故障，例如起动器或空气开关失效。
解决方法是检查起动装置的工作状态，并修复或更换故障部件。
2.过载或过热：三相异步电动机在工作中可能会因为过载或过热而出现故障。
原因可能包括：a.电动机负载过重，超过了电动机的额定容量。
解决方法是检查电动机的负载情况，减轻过重负荷或更换更大容量的电动机。
b.电动机通风不良，冷却效果不佳。
解决方法是确保电动机有足够的通风，并清洁或维修通风设备。
c.电动机运行时间过长，导致过热。
解决方法是定期检查电动机运行时间，并进行适当的休息和冷却。
3.转速不稳定或抖动：三相异步电动机在工作过程中可能会出现转速不稳定或抖动。
可能的原因包括：a.电源电压不稳定，波动较大。
解决方法是检查电源电压是否稳定，并采取措施提供稳定的电源电压。
b.电动机绕组有故障，例如绕组松动或失效。
解决方法是检查绕组的连接和状态，并进行修复或更换。
c.电动机的轴承磨损或不平衡。
解决方法是检查轴承的状况，并进行润滑或更换。
4.异常噪音：三相异步电动机可能会出现异常噪音，可能的原因包括：a.轴承不良或需要润滑。
