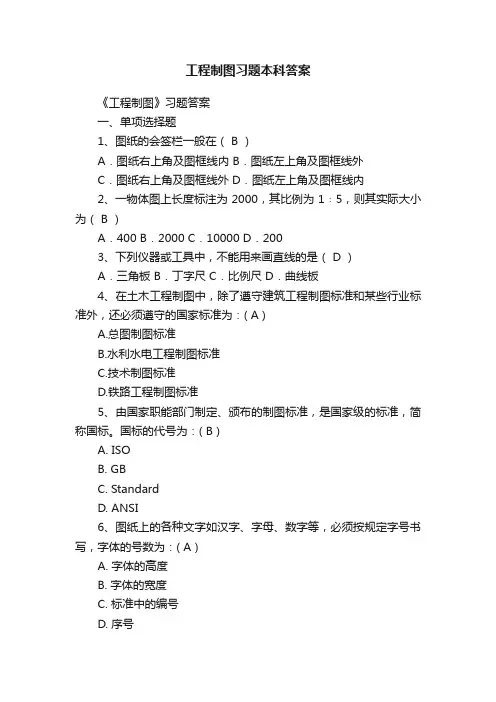

工程制图习题本科答案《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的 ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。
《画法几何与工程制图》习题一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l== ,图框线与图幅线之间的间隔a为,c为。
2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
3、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。
4、国标规定，图样中书写的字体必须做到、、、。
其中前两项是单个字的形状结构及笔画提出的要求；后两项则是对字与字之间，行与行之间的排列布置提出的要求。
5、正投影具有、和的特性。
6、标注角度时，尺寸线应画成联单，且其圆心是该角的。
二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？2、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？三、作图题：1、根据组合体的轴测图画出其三视图 (尺寸从图中量取)。
2、已知铅垂面P内一条水平线AB的端点A的两投影，且AB=20mm，求直线AB的两投影。
3、已知四边形平面ABCD的H投影abcd和ABC的V投影a′b′c′，试完成其V投影工程制图复习题参考答案一、填空题1、841×1189 25 102、略尺寸数字图样3、剖切位置线剖视方向线6～10 4～64、略、笔画清楚、间隔均匀、排列整齐5、真实性、略类似性6、圆弧顶点二、简答题：1、答：略尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。
2、答：主视图（正立面图）：由前向后投射得到的视图。
俯视图（平面图）：由上向下投射得到的视图。
左视图（左侧立面图）：由左向右投射得到的视图。

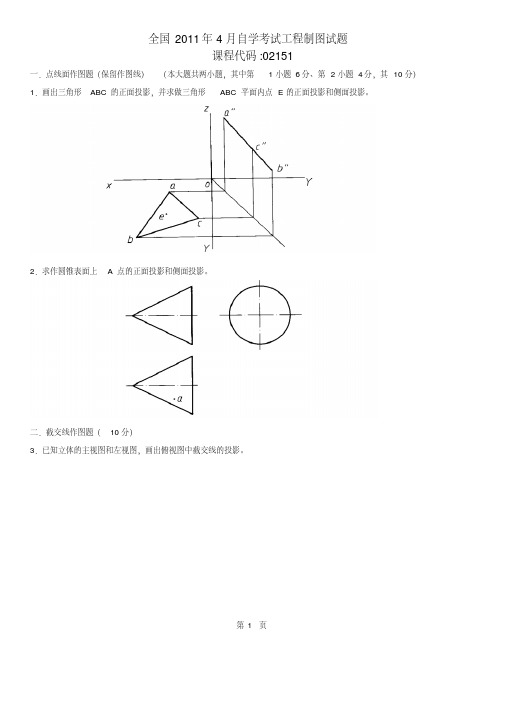

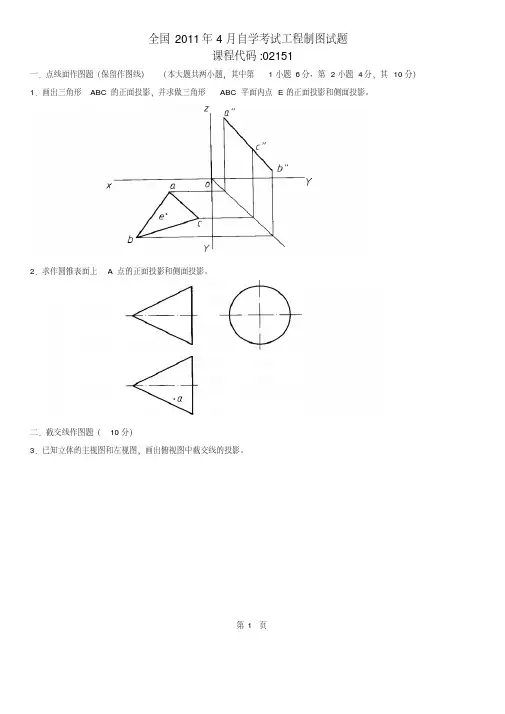

全国2011年4月自学考试工程制图试题课程代码:02151一．点线面作图题（保留作图线）（本大题共两小题，其中第1小题6分、第2小题4分，其10分）1．画出三角形ABC的正面投影，并求做三角形ABC平面内点E的正面投影和侧面投影。
2．求作圆锥表面上A点的正面投影和侧面投影。
二．截交线作图题（10分）3．已知立体的主视图和左视图，画出俯视图中截交线的投影。
第 1 页三，相贯线作图题（10分）4．已知立体的俯视图和左视图，补画主视图中相贯线或缺漏轮廓线的投影。
四．组合体作图题（本大题共两小题，其中第5小题6分，第6小题12分，共18分）5．已知立体的主视图和左视图，画全俯视图。
6．己知立体的主视图和左视图，求俯视图（虚线不能省略）。
第 2 页五．组合体尺寸标注题（12分）7．标注组合体的尺寸，尺寸数值按1:1在图中量取后取整数。
六．轴测图作图题（5分）8．根据给定的三视图，画全立体的正等轴测图。
第 3 页七．表达方法作图题（12分）9．根据给出物体的主视图（A向视图）和俯视图，在中间图形中画出B-B全剖视图。
八．剖面图作图题（5分）10．根据给定的主视图和左视图，在指定位置画出A-A剖面图。
第 4 页九．标准件和常用件作图题（8分）11．补画螺栓连接主视图中缺漏的线。
十．读零件图题（本大题共五小题，每小题2分，共10分）看懂阀体零件图（见7页的零件图），回答下列问题：(12)该零件在四类典型零件中属于_________类零件。
(13)左视图采用的是_________剖视图表达。
(14)零件的材料牌号是_________。
(15)尺寸的中表示采用基_________制配合。
第 5 页(16)圆锥面的表面粗糙度代号中的Ra值是：_________。
第 6 页。

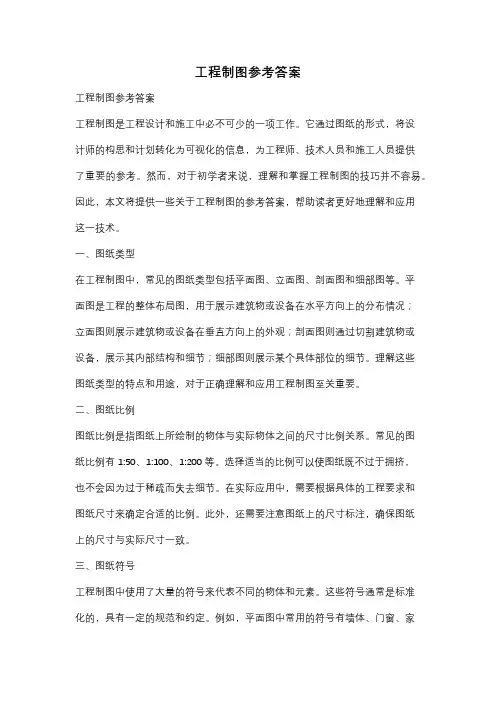

工程制图参考答案工程制图参考答案工程制图是工程设计和施工中必不可少的一项工作。
它通过图纸的形式，将设计师的构思和计划转化为可视化的信息，为工程师、技术人员和施工人员提供了重要的参考。
然而，对于初学者来说，理解和掌握工程制图的技巧并不容易。
因此，本文将提供一些关于工程制图的参考答案，帮助读者更好地理解和应用这一技术。
一、图纸类型在工程制图中，常见的图纸类型包括平面图、立面图、剖面图和细部图等。
平面图是工程的整体布局图，用于展示建筑物或设备在水平方向上的分布情况；立面图则展示建筑物或设备在垂直方向上的外观；剖面图则通过切割建筑物或设备，展示其内部结构和细节；细部图则展示某个具体部位的细节。
理解这些图纸类型的特点和用途，对于正确理解和应用工程制图至关重要。
二、图纸比例图纸比例是指图纸上所绘制的物体与实际物体之间的尺寸比例关系。
常见的图纸比例有1:50、1:100、1:200等。
选择适当的比例可以使图纸既不过于拥挤，也不会因为过于稀疏而失去细节。
在实际应用中，需要根据具体的工程要求和图纸尺寸来确定合适的比例。
此外，还需要注意图纸上的尺寸标注，确保图纸上的尺寸与实际尺寸一致。
三、图纸符号工程制图中使用了大量的符号来代表不同的物体和元素。
这些符号通常是标准化的，具有一定的规范和约定。
例如，平面图中常用的符号有墙体、门窗、家具等；立面图中常用的符号有窗户、楼梯、天窗等。
了解和熟悉这些符号的含义和用法，可以帮助读者准确地理解和解读图纸上的信息。
四、图纸布局图纸布局是指图纸上各个元素的排列和组织方式。
一个良好的图纸布局应该使得图纸易于阅读和理解。
通常，图纸的标题应该位于图纸的顶部，包括工程名称、图纸编号和比例等信息；图纸的主体部分应该清晰地展示建筑物或设备的布局和细节；图纸的边缘应该保留足够的空白区域，以便添加注释和标注。
合理的图纸布局可以提高工程师和施工人员的工作效率，减少误解和错误。
五、图纸标注图纸标注是指在图纸上添加文字和注释，用于解释和补充图纸上的信息。

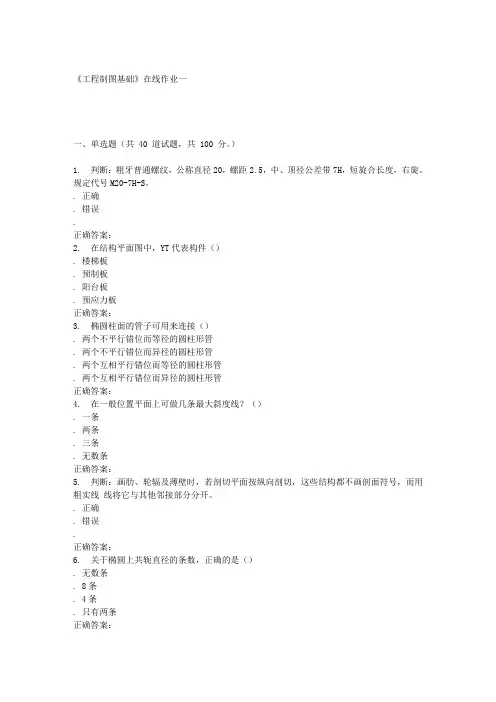

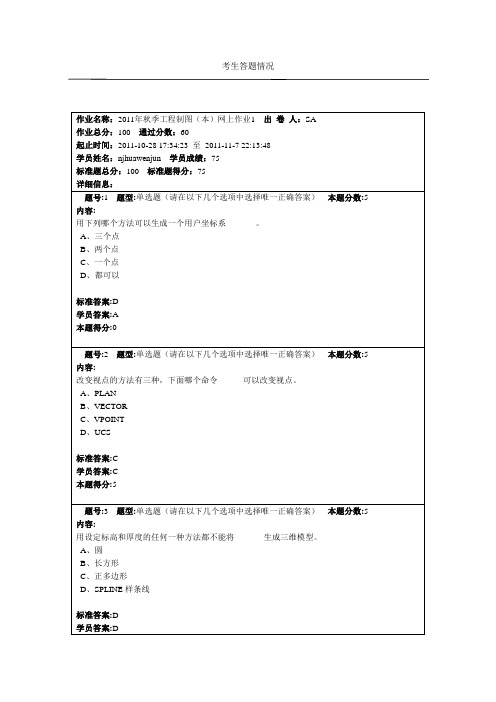

《工程制图基础》在线作业一一、单选题（共 40 道试题，共 100 分。
