上海三荣电梯电气原理图

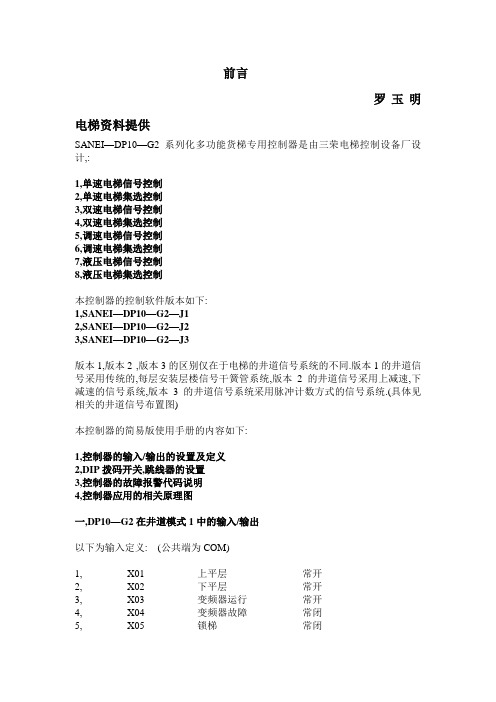

前言罗玉明电梯资料提供SANEI—DP10—G2系列化多功能货梯专用控制器是由三荣电梯控制设备厂设计,:1,单速电梯信号控制2,单速电梯集选控制3,双速电梯信号控制4,双速电梯集选控制5,调速电梯信号控制6,调速电梯集选控制7,液压电梯信号控制8,液压电梯集选控制本控制器的控制软件版本如下:1,SANEI—DP10—G2—J12,SANEI—DP10—G2—J23,SANEI—DP10—G2—J3版本1,版本2 ,版本3的区别仅在于电梯的井道信号系统的不同.版本1的井道信号采用传统的,每层安装层楼信号干簧管系统,版本2的井道信号采用上减速,下减速的信号系统,版本3的井道信号系统采用脉冲计数方式的信号系统.(具体见相关的井道信号布置图)本控制器的简易版使用手册的内容如下:1,控制器的输入/输出的设置及定义2,DIP拨码开关,跳线器的设置3,控制器的故障报警代码说明4,控制器应用的相关原理图一,DP10—G2在井道模式1中的输入/输出以下为输入定义: (公共端为COM)1, X01 上平层常开2, X02 下平层常开3, X03 变频器运行常开4, X04 变频器故障常闭5, X05 锁梯常闭6, X06 门锁检测常开7, X07 粘连检测常闭8, X08 检修上行常开9, X09 检修下行常开10, X10 检修常闭11, X11 司机常开12, X12 直驶常开13, X13 超载常闭14, X14 消防常闭15, X15 一层平层常开16, X16 二层平层常开17, X17 三层平层常开18, X18 四层平层常开19, X19 五层平层常开20, X20 六层平层常开21, X21 指令1 常开22, X22 指令2 常开23, X23 指令3 常开24, X24 指令4 常开25, X25 指令5 常开26, X26 指令6 常开27, X27 上召1 常开28, X28 上召2 常开29, X29 上召3 常开30, X30 上召4 常开31, X31 上召5 常开32, X32 下召2 常开33, X33 下召3 常开34, X34 下召4 常开35, X35 下召5 常开36, X36 下召6 常开37, X37 前门开门到位开关常闭38, X38 前门关门到位开关常闭39, X39 前门光幕常闭40, X40 后门开门到位开关常闭41, X41 后门关门到位开关常闭42, X42 后门光幕常闭43, X43 上限位常闭44, X44 下限位常闭45, X45 上强迫减速常闭46, X46 下强迫减速常闭47, X47 开门按钮常开48, X48 关门按钮常开以下为输出: (全部为继电器输出)1, Y01 1层显示(A)2, Y02 2层显示(B)3, Y03 3层显示(C)4, Y04 4层显示5, Y05 5层显示6, Y06 6层显示7, Y07 上行方向8, Y08 下行方向M00 公共端(上述输出信号) 9, Y09 蜂鸣10, Y10 超载指示M01 公共端11, Y11 上召唤1指示灯12, Y12 上召唤2指示灯13, Y13 上召唤3指示灯14, Y14 上召唤4指示灯15, Y15 上召唤5指示灯M02 公共端16, Y16 下召唤2指示灯17, Y17 下召唤3指示灯18, Y18 下召唤4指示灯19, Y19 下召唤5指示灯20, Y20 下召唤6指示灯M03 公共端21, Y21 指令1指示灯22, Y22 指令2指示灯23, Y23 指令3指示灯24, Y24 指令4指示灯25, Y25 指令5指示灯26, Y26 指令6指示灯M04 公共端27, Y27 前门开门28, Y28 前门关门29, Y29 后门开门30, Y30 后门关门M05 公共端31, Y31 到站钟M06 公共端32, Y32 定时照明M07 公共端33, Y33 上行运行34, Y34 下行运行M08 公共端35, Y35 快速运行36, Y36 慢速运行M09 公共端37, Y37 加速时间1(当采用双速时) 快车接触器1(当采用调速时)38, Y38 减速时间1(当采用双速时) 抱闸控制1 (当采用调速时)39, Y39 减速时间2(当采用双速时) 快车接触器1(当采用调速时)40, Y40 NC (当采用双速时) 抱闸控制2 (当采用调速时)M10 公共端以下为控制器电源输入:DC5V+DC5V-DC24V+DC24V- 外接AC/DC开关稳压电源. DC24V, I＞＝1.5A DC5V,I＞＝1.0A二,DP10—G2—J1控制器的DIP开关的设置在DP10控制器上共设有4个8位DIP拨码开关,标名为:SET1#,SET2#,SET3#,SET4#,其定义如下:SET1#:层站前门设置SET1#---1: 1层前门=ON 1层前门有效=OFF 1层前门无效SET2#--2: 2层前门=ON 2层前门有效=OFF 2层前门无效SET1#---3: 3层前门=ON 3层前门有效=OFF 3层前门无效SET1#---4: 4层前门=ON 4层前门有效=OFF 4层前门无效SET1#---5: 5层前门=ON 5层前门有效=OFF 5层前门无效SET1#---6: 6层前门=ON 6层前门有效=OFF 6层前门无效SET1#---7: 7层前门=ON 7层前门有效=OFF 7层前门无效SET1#---8: 8层前门=ON 8层前门有效=OFF 8层前门无效SET2#: 层门后门设置:SET2#---1: 1层后门=ON 1层后门有效=OFF 1层后门无效SET2#---2: 2层后门=ON 2层后门有效=OFF 2层后门无效SET2#----3: 3层后门=ON 3层后门有效=OFF 3层后门无效SET2#---4: 4层后门=ON 4层后门有效=OFF 4层后门无效SET2#---5: 5层后门=ON 5层后门有效=OFF 5层后门无效SET2#---6: 6层后门=ON 6层后门有效=OFF 6层后门无效SET2#---7: 7层后门=ON 7层后门有效=OFF 7层后门无效SET2#---8: 8层后门=ON 8层后门有效=OFF 8层后门无效SET3#: 运行功能设置1:SET3#--1：最大运行时间保护自学习=OFF，正常运行=ON，运行保护时间自学习方法是：将电梯停在最低层，该位拨码开关打在ON，高速运行电梯至最高层后，将该位拨码开关OFF，下电后重新上电即可。

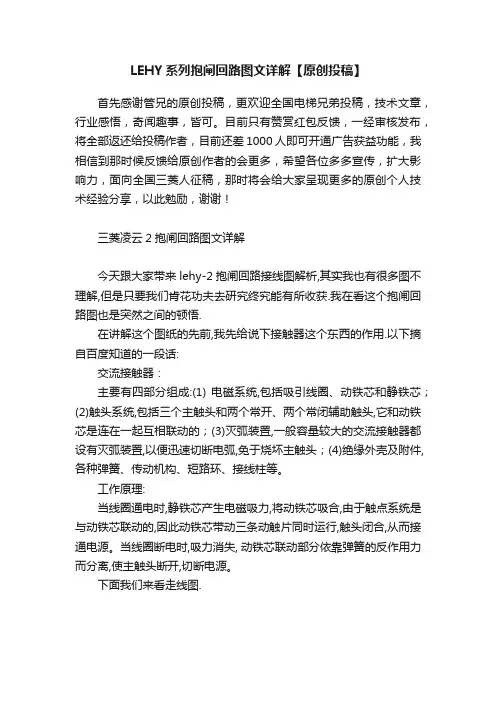

LEHY系列抱闸回路图文详解【原创投稿】首先感谢管兄的原创投稿，更欢迎全国电梯兄弟投稿，技术文章，行业感悟，奇闻趣事，皆可。

目前只有赞赏红包反馈，一经审核发布，将全部返还给投稿作者，目前还差1000人即可开通广告获益功能，我相信到那时候反馈给原创作者的会更多，希望各位多多宣传，扩大影响力，面向全国三菱人征稿，那时将会给大家呈现更多的原创个人技术经验分享，以此勉励，谢谢！三菱凌云2抱闸回路图文详解今天跟大家带来lehy-2抱闸回路接线图解析,其实我也有很多图不理解,但是只要我们肯花功夫去研究终究能有所收获.我在看这个抱闸回路图也是突然之间的顿悟.在讲解这个图纸的先前,我先给说下接触器这个东西的作用.以下摘自百度知道的一段话:交流接触器：主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三个主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触点系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触头闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

下面我们来看走线图.79-1DC125V串到5#接触器的13和43号常开辅助触头然后又串到LB接触器13号常开辅助触头到W1板的PH-PA05. 5#接触器的43常开触头另一端到W1的PG-PB04. 5#13另一端到LB的L1常开主触头串联LB-22号常闭辅助触头.(接触器辅助触头奇数为常开触点,偶数未常闭触点.)然后,22号触头下来串到抱闸左右两侧BK检测开关的3号节点.LB-L1主触头则串到两边BK检测开关的2号节点.然后从1号节点出到LB-L2主触头然后串联两个抱闸线圈.另外LB-L1也经过可变限流电阻到抱闸线圈.下面我们来模拟电路工作.当电梯得到运行信号,5号接触器线圈得电吸合,13和43触点吸合,吸合后LB接触器线圈也跟着得电吸合.此时各触点开的合,合的开,LB-L1触点接通直接到bk检测开关的2号节点,因为2---1节点是常闭节点,电流就直接达到抱闸线圈得电后松闸BK检测开关的2---1节点断开,3---1节点接通.3号节点是从LB-22常闭触头过来的,也就是当LB接触器线圈得电吸合后这个触点就断开了(其实这里不接这根线也没关系),就没有电流过去,所以没有电流到抱闸线圈,而LB-L1经过可变限流电阻依然可以给抱闸线圈供电,此时的电流是比之前小很多的,我们叫开闸维持电流.维持松闸,也是减低BK线圈温度保护它的使用寿命.当电梯停止抱闸时一切又恢复到如图纸所示的样子.图中串接的QC-B1/2(火花消除器)是起保护作用的,当抱闸线圈断电时会产生电压很高的自感电势,QC-B1/B2就是用来吸收这个高脉冲电流以保护BK线圈和接触器主触点.其中的二极管是起反接保护线路的作用,可不需要.(以上纯属个人观点)。

自动扶梯控制电路工作原理图解自动扶梯，又称自动梯、自动电梯或自动滚梯。

它的外形与一般楼梯相仿，有一定倾角，自动运送人员上下，安装在不同标高的公共场所，如车站、商场等。

它由梯级、曳引链、驱动装置、梯路导轨、金属骨架、梳齿前沿板、扶手装置、润滑系统等组成。

它以单速低噪声大起动转矩的三相异步电动机作为动力，通过减速机械驱动主轴轮，带动曳引链转动。

曳引链带动梯级运动，使梯级主轮沿着梯路导轨转动，这样就使梯级进行上升或下降运行。

自动扶梯按控制元器件的不同，可分为继电接触器控制式、电子式和微机式等几类，下面以继电接触器控制式自动扶梯为例进行分析。

自动扶梯控制系统由主电路、控制电路、保护电路和电源四部分组成。

下图(a)是自动扶梯的主电路，图(b) 是其继电接触器控制电路，其所用电气元件见下面列表。

自动扶梯主电路、控制电路图自动扶梯电气元件列表：•QF1：空气断路器；•KP：相序继电器；•M1：驱动三相异步电动机；•M2：制动电动机；•M3：润滑液压泵电动机；•KM1：M1正转接触器（上升）；•KM2：M1反转接触器（下降）；•KM3：△三角形连接接触器；•KM4：Y星形连接接触器；•KM5：制动控制接触器；•KM6：润滑液压泵接触器；•FR1：驱动电动机热继电器；•FR2：制动电动机热继电器；•QF2：控制电源断路器；•T1：控制电源变压器；•SQ1~SQn：保护用传感继电器或行程开关常闭触点；•STP1、STP2：停止按钮；•SA3、SA4：上行/下行选择开关；•KA1：故障报警中间继电器；•KA2：制动器松开到位中间继电器；•KA3：上行中间继电器；•KA4：下行中间继电器；•KA5：极点高度中间继电器；•KT1：KM5所带动空气阻尼器常闭延时断开触点，作Y-△切换延时；一、主电路分析：如图(a)所示，其主电路由KM3、KM4控制驱动电动机M1进行Y-△降压起动，并且KM1、KM2控制Ml的正反转运转，以拖动扶梯上行和下行。

电梯电气原理图电梯电气原理图一．概述不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。

电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。

操纵是实行每个控制环节的方式和手段。

二．常规继电器控制的典型控制环节1.自动开关门的控制线路自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。

为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。

当用小型直流伺服电机时，可用电阻串并联方法。

采用小型交流转矩电动机时，常用加涡流制动器的调速方法。

直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。

2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。

乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。

电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。

信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。

3.电梯的选层定向控制方法常用的机种如下；手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4.电梯的定向，选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。

方向控制环节必须注意以下几点：轿内召唤指令优先于各层楼召唤指令而定向。

电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。

电梯电气原理图讲解电梯是现代建筑中不可或缺的交通工具，它的安全性和可靠性直接关系到人们的生命财产安全。

而电梯的电气原理图则是电梯运行的重要指南，下面我们就来详细讲解电梯电气原理图的相关内容。

首先，电梯电气原理图是电梯系统的重要组成部分，它包括了电梯的所有电气设备的连接方式和工作原理。

通过电梯电气原理图，我们可以清晰地了解电梯系统中各个部件的工作原理和连接方式，为电梯的安全运行提供了重要参考。

在电梯电气原理图中，我们可以看到电梯的主要电气设备包括电动机、控制柜、限速器、门机、照明等。

这些设备通过一定的电气连接方式，实现了电梯的正常运行和安全保护功能。

比如，电梯的电动机通过控制柜中的电气元件实现对电动机的启停、正反转等控制；限速器则通过电气原理图中的连接方式，实现了对电梯的速度监测和安全保护。

除了以上提到的电气设备，电梯电气原理图中还包括了电梯的外部电气连接，比如电梯的外部按钮、显示屏、报警装置等。

这些外部电气设备通过电气原理图中的连接方式，实现了与电梯系统的正常通讯和控制，为乘客提供了方便快捷的乘梯体验。

在电梯电气原理图的设计中，为了保证电梯系统的安全可靠，通常会采用双回路控制、双电源供电等措施。

这些措施可以在一定程度上提高电梯系统的可靠性，保证电梯在突发情况下的安全运行。

总的来说，电梯电气原理图是电梯系统的重要参考依据，它通过清晰的图纸和详细的标注，为电梯的安全运行提供了重要支持。

只有深入理解和掌握电梯电气原理图的内容，才能更好地保证电梯系统的安全可靠运行，为乘客提供更好的出行体验。

通过本文的讲解，相信大家对电梯电气原理图有了更深入的了解，希望能够对大家的学习和工作有所帮助。

同时，也希望大家在使用电梯时，能够注意电梯的安全使用，共同营造一个安全、舒适的出行环境。

简易电梯微机控制器目录致客户１．SANEI-DP08控制器的主要参数，规格２、售后服务热线控制器输人接线端子的定义１．输人端子控制器输出接线端子的定义１、输出端子ＤP开关切能设置的定义１、在SANEI-DP08的面板右方设工作状态选择开关ＤＩＰ４的定义２、最大运行时间自学习方法说明保护功能及故障指示代码１、故障显示方式和故障指示代码电梯控制系统应用原理线路图１、线路图一１２．线路图一２一、至客户：欢迎你使用SANEI-DP08服务(杂物)电梯专用微机控制器.SANEI-DP008控制器的由湖州三荣电梯控制设备厂依据国家单速电梯的技术标准精心设计的危机专用控制器,该控制器采用美国名牌芯片,输入采用光电隔离技术,输出采用继电器隔离技术,程序通用固化,无需编程,其先进性及优越的性价比是PLC控制器理想的替代产品.本控制器适用于无自动门机及轿厢操纵箱的单速电梯.二、SANEI-DP008控制器主要参数、规格1、使用电源：宽电压输入AC85V---AC265V 50/60HZ2、输入接口：无源输入3、输出接口：继电器输出，工作电流3A。

4、显示方式：十进制，BCD码，七段码可自由选择。

5、通用性：2--6层通用程序固化，无需编程。

6、形状尺寸：长：133MM 宽：113MM 高：67MM7、安装尺寸：四孔定位，二孔距离（长）：125MM 高：67MM8、控制器保险丝：2A三、售后服务热线为了你能更好地使用本产品，请仔细阅读后面资料的说明，如果有不明之处，请联络电话：0572-*******,0572-*******,139********四、SANEI-DP08型专用控制器单速电梯控制器DP08-I/0定义表五、SANEI-DP08型专用控制器/工作状态选择开关DIP的设置定义在DP08的面板中间设有工作状态选择开关DIP，其定义如下SET3#1运行/自检选择：*自检工作状态为工厂检验控制器使用，请客户不要使用。
