一、用于电弧炼钢炉
石墨电极主要用于电炉炼钢。电炉炼钢是利用石墨电极向炉内导入电流，强大的电流在电极下端通过气体产生电弧放电，利用电弧产生的热量来进行冶炼。根据电炉容量的大小，配用不同直径的石墨电极，为使电极连续使用，电极之间靠电极螺纹接头进行连接。炼钢用石墨电极约占石墨电极总用量的70～80%。
二、用于矿热电炉
其特点是导电电极的下部埋在炉料中，因此除电板和炉料之间的电弧产生热量外，电流通过炉料时由炉料的电阻也产生热量。
三、用于电阻炉
生产石墨制品用的石墨化炉、熔化玻璃的熔窑和生产碳化硅用的电炉等都是电阻炉，炉内所装物料既是发热电阻，又是被加热的对象。通常，导电用的石墨电极插入炉床端部的炉头墙中，故导电电极并不连续消耗。
此外，大量的石避电极毛坯还用于加工成各种坩埚、石墨舟皿、热压铸模和真空电炉发热体等异型产品。如在石英玻璃行业，每生产lt电熔管需用石墨电极坯料10t，每生产lt石英砖消耗电极坯料100kg。
石墨散热材料技术及市场调研报告 一、散热材料概述 1.背景技术 随着科学技术和工业生产的发展，导热材料广泛应用于换热工程、采暖工程和电子信息等领域。同时人们对导热材料提出了新的要求，希望导热材料具有优良的综合性能，如在化工生产和废水处理中使用的热交换器既需要所用材料具有良好的导热性能，又要求其耐化学腐蚀和耐高温等。近几年来，在电子电气领域，由于集成技术和组装技术的迅速发展，电子元件和逻辑电路的体积成千成万倍地缩小，则更需要高导热性能的绝缘材料。 传统的导热材料大部分为金属（如Ag、Cu和Al等）、金属氧化物（如Al?O?、MgO和BeO等）以及其它非金属材料（如石墨、炭黑、AlN等）。众所周知，大多数金属材料的抗腐蚀性能差，目前采用合金和防腐涂层等技术提高金属的抗腐蚀性能，尽管这样提高了金属的抗腐蚀性能，却大大降低了材料的导热性能，因而限制了其在化工等领域的应用。 目前所使用的散热材料基本都是铝合金，但铝的导热系数并不是很高 （237W/mK），金和银的导热性能较高，但是价格太高，铜的导热系数次之 （398W/mK），但铜重量大，易氧化，且价格也不低。而石墨材料具有耐高温、重量轻（仅为传统金属导热材料的1/2-1/5）、热导率高、化学稳定性强、热膨胀系数小，取代传统的金属导热材料，不仅有利于电子仪器设备的小型化、微型化和高功率化，而且有效减轻电子元件的重量，增加有效载荷。但石墨硬度和机械强度远不如金属，这给后续加工带来了困难。 2.散热材料定义 散热材料是指各类电子元器件或者机械设备中散热装置所使用的具体材料。由于各种材料导热性能的差异，按导热性能从高到低排列，分别是银，铜，铝，
石墨本为无名鼠辈，然2010年的诺贝尔物理学奖，使石墨一夜扬名四海，风光无限。 借着石墨矿的传说与光环，中国宝安股上窜下跳，令人心惊肉跳，欲仙欲死。 石墨矿究有何种神奇，请听我说！ 一、石墨特性、分类及用途 （一）石墨基本性质 关于石墨的发现和利用，有案可据的，当首推《水经注》，书中载“洛水侧有石墨山。山石尽黑，可以书疏，故以石墨名山矣。”考古发现，早在3000多年前商代，中国就有用石墨书写的文字，一直延续至东汉末年(公元220年)，石墨作为书墨才被松烟制墨所取代。清朝道光年间(公元1821-1850年)，湖南郴州农民开采石墨做燃料，称之为“油碳”。
石墨英文名Graphite，源于希腊文“graphein”，意为“用来写”。由德国化学家和矿物学家A.G.Werner 于1789命名。 石墨分子式为C，分子量为12.01。天然石墨呈铁黑色、钢灰色，条痕亮黑色，金属光泽，不透明。晶体属复六方双锥晶类，沿{0001}呈六方板状晶体，常见单形有平行双面、六方双锥、六方柱，但完好晶形少见，一般呈鳞片状或板状。晶胞参数：a0=0.246nm， c0=0.670nm。典型的层状结构，碳原子成层排列，每个碳与相邻的碳之间等距相连，每一层中的碳按六方环状排列，上下相邻层的碳六方环通过平行网面方向相互位移后再叠置形成层状结构，位移的方位和距离不同就导致不同的多型结构。上下两层的碳原子之间距离比同一层内的碳之间的距离大得多（层内C-C间距=0.142nm，层间C-C间距=0.340nm）。具{0001}完全解理，比重2.09-2.23，比表面积5-10m2/g。硬度具异向
性，垂直解理面为3-5，平行解理面为1-2。集合体常为鳞片状，块状和土状。石墨薄片具良好的导电性和导热性。矿物薄片在透射光下一般不透明，极薄片能透光，呈淡绿灰色，一轴晶，折射率1.93～2.07，在反射光下呈浅棕灰色，反射多色性明显，Ro灰色带棕，Re深蓝灰色，反射率Ro23(红)，Re5.5(红)，反射色、双反射均显著，非均质性强，偏光色为稻草黄色。鉴定特征铁黑色，硬度低，一组极完全解理，具挠性，有滑感，易污手。若将硫酸铜溶液润湿的锌粒放在石墨上，则可析出金属铜斑点，而与之相似的辉钼矿则无此反应。 石墨是元素碳的一种同素异形体（其它同素异形体有金刚石、碳60、碳纳米管和石墨烯），每个碳原子的周边连结著另外三个碳原子（排列方式呈蜂巢式的多个六边形）以共价键结合，构成共价分子。由于每个碳原子均会放出一个电子，那些电子能够自由移动，
1 直流石墨化炉 直流石墨化炉(DC graphitization furhace) 以炭素焙烧品和电阻料为炉芯，通入直流电，生产人造石墨制品的一种电阻炉。由于炉芯的电阻(主要是电阻料的电阻)，电流流过时电能即转变为热能，而将炭素焙烧品加热到2000～3000℃的高温，完成石墨化过程而成为人造石墨。它与交流石墨化炉都同属于艾奇逊炉。 简史20世纪60年代，直流石墨化技术在欧美发达国家开始发展起来，它与交流石墨化炉比较，具有容量大、产品质量好、能耗低等显著优点，因而引起世界各国的普遍兴趣和关注。中国直流石墨化炉的起步稍晚。1972年10月北京炭紊厂用3000kV?A整流变压器配9m 的炉子首先应用在生产上，与交流炉相比，不仅送电时间短，而且节电25％以上。1973年1月南通炭素厂用13500kV?A整流变压器配18m的炉子投入生产后，也取得了缩短通电时间20h，电耗降到4000kW?h／t以下的成绩。1975年9月吉林炭素厂16000kV?A的大直流和石家庄石墨电极厂的3340kV?A直流炉同时投产。截止到1986年中国原来拥有的13.6万kV?A的交流石墨化炉，只占当年石墨化炉总装机容量的27％。而直流石墨化炉，装机容量达到了17.5万kV?A，占73％。使中国石墨化技术水平上了一个新台阶。 炉子结构及特点直流石墨化炉和交流石墨化炉除了供电设备不同外，炉子本体的结构完全一样。直流石墨化炉的供电设备由三相交流主调和一变压器及相应的整流设备组成。 以直流电的方式向炉子供电具有如下优点：(1)由于采用的供电变压器是三相的，对电网不会产生三相负荷不平衡的影响。可以增大变压器的容量，可强化石墨化工艺，增大石墨化炉容量。(2)整个供电线路上的功率因数较高，达到0.9以上，对电能的有效利用率得到提高。 (3)直流电没有交变磁场和电感损失，也没有表面效应及l临近效应等电的损失，电效率较高。 石墨化过程的强化直流石墨化炉供电条件的改善为强化石墨化过程创造了条件。由于电网对使用变压器的容量没有限制，可以采用大功率的变压器和整流机组，直流电的损失小，利用率高，所以炉芯可以得到更多的电能。如以适当大小的炉芯相配合，单位体积的功率达到160kW／m3(比交流炉大60％)以上，电流密度达到2.0A／cm2(比交流炉大100％) 以上，具备了这样的条件，就可以实现快速送电，使石墨化的温度在较短的时间内达到2700℃(比交流炉提高约400℃)。由于送电时间缩短，便可以提高炉子产能，降低石墨化的电耗，一般可降到4000kW?h／t以下(比交流炉降低约20％)，石墨化温度的提高，使石墨化进行得更完全，因此提高了产品质量。总之，在直流石墨化炉上可以实现大功率、高电密、快曲线的操作，使石墨化生产达到高产、优质、节电的目标，这便是石墨化过程的强化。以16000kV?A的直流石墨化炉与5000kV?A的交流石墨化炉为例．其技术经济指标见表。 石墨化过程的强化，除了在设备上要采用大容量的整流变压机组，炉子的长度和炉芯面积要适当增加并与变压器匹配外，在工艺操作上还要采取如下措施：(1)采用低电阻率的电阻料
石墨电极的原料及制造工艺 一、石墨电极的原料 1、石墨电极 是采用石油焦、针状焦为骨料，煤沥青为粘结剂，经过混捏、成型、焙烧、浸渍、石墨化、机械加工等一系列工艺过程生产出来的一种耐高温石墨质导电材料。石墨电极是电炉炼钢的重要高温导电材料，通过石墨电极向电炉输入电能，利用电极端部和炉料之间引发电弧产生的高温作为热源，使炉料熔化进行炼钢。其他一些冶炼黄磷、工业硅、磨料等材料的矿热炉也用石墨电极作为导电材料。利用石墨电极优良而特殊的物理化学性能，在其他工业部门也有广泛的用途。2、石墨电极的原料 生产石墨电极的原料有石油焦、针状焦和煤沥青 （1）石油焦 石油焦是石油渣油、石油沥青经焦化后得到的可燃固体产物。色黑多孔，主要元素为碳，灰分含量很低，一般在%以下。石油焦属于易石墨化炭一类，石油焦在化工、冶金等行业中有广泛的用途，是生产人造石墨制品及电解铝用炭素制品的主要原料。 石油焦按热处理温度区分可分为生焦和煅烧焦两种，前者由延迟焦化所得的石油焦，含有大量的挥发分，机械强度低，煅烧焦是生焦经煅烧而得。中国多数炼油厂只生产生焦，煅烧作业多在炭素厂内进行。 石油焦按硫分的高低区分，可分为高硫焦（含硫%以上）、中硫焦(含硫%%)、和低硫焦(含硫%以下)三种，石墨电极及其它人造石墨制品生产一般使用低硫焦生产。 （2）针状焦 针状焦是外观具有明显纤维状纹理、热膨胀系数特别低和很容易石墨化的一种优质焦炭，焦块破裂时能按纹理分裂成细长条状颗粒（长宽比一般在以上），在偏光显微镜下可观察到各向异性的纤维状结构，因而称之为针状焦。 针状焦物理机械性质的各向异性十分明显, 平行于颗粒长轴方向具有良好的导电导热性能，热膨胀系数较低，在挤压成型时，大部分颗粒的长轴按挤出方向排列。因此，针状焦是制造高功率或超高功率石墨电极的关键原料，制成的石墨电极电阻率较低，热膨胀系数小，抗热震性能好。 针状焦分为以石油渣油为原料生产的油系针状焦和以精制煤沥青原料生产的煤系针状焦。 （3）煤沥青 煤沥青是煤焦油深加工的主要产品之一。为多种碳氢化合物的混合物，常温下为黑色高粘度半固体或固体，无固定的熔点，受热后软化，继而熔化，密度为－cm3。按其软化点高低分为低温、中温和高温沥青三种。中温沥青产率为煤焦油的54－56％。煤沥青的组成极为复杂，与煤焦油的性质及杂原子的含量有关，又受炼焦工艺制度和煤焦油加工条件的影响。表征煤沥青特性的指标很多，如沥青软化点、甲苯不溶物（TI）、喹啉不溶物（QI）、结焦值和煤沥青流变性等。 煤沥青在炭素工业中作为粘结剂和浸渍剂使用，其性能对炭素制品生产工艺和产品质量影响极大。粘结剂沥青一般使用软化点适中、结焦值高、β树脂高的中温或中温改质沥青，浸渍剂要使用软化点较低、 QI低、流变性能好的中温沥青。 二、石墨电极的制造工艺
石墨矿情况介绍 一、石墨简介 （一）石墨概念 石墨（graphite）是有机成因的碳质物变质而成，最常见于大理岩、片岩或片麻岩中。煤层可经热变质作用部分形成石墨，而少量石墨则是火成岩的原生矿物。石墨由于其特殊结构，具有耐高温性、抗热震性、导电性、润滑性、化学稳定性以及可塑性等众多特性，一直是军工与现代工业及高、新、尖技术发展中不可或缺的重要战略资源，石墨应用范围广泛，国际曾有专家预言“20世纪是硅的世纪，21世纪将是碳的世纪”。 石墨鉴定特征：1、铁黑色，硬度低，一组极完全解理，有滑感和染手。2、石墨是在高温下形成。3、石墨最常见于大理岩、片岩或片麻岩中，是有机成因的碳质物变质而成。煤层可经热变质作用部分形成石墨。少量石墨是火成岩的原生矿物。石墨也常见于陨石中，一般为团块状，以一定方位关系组成立方体外形的多晶集合体称方晶石墨。 （二）石墨的分类 1、天然石墨 按石墨结晶形态和工艺特性，将天然石墨分为三类： （1）致密结晶状石墨
致密结晶状石墨又叫块状石墨。此类石墨结晶明显，晶体肉眼可见。颗粒直径大于0．1毫米，比表面积范围集中在0.1-1m2/g，晶体排列杂乱无章，呈致密块状构造。这类石墨矿品位很高，一般含碳量为60～65%，有时达80～98%，但其可塑性和滑腻性不如鳞片石墨好。 （2）鳞片石墨 鳞片石墨晶体呈鳞片状；这是在高温高压下变质而成的，有大鳞片和细鳞片之分。此类石墨矿品位不高，一般在2～3%，或10～25%之间。它是自然界中可浮性最好的矿石之一，经过多磨多选可得高品位石墨精矿。这类石墨的可浮性、润滑性、可塑性均比其他类型石墨优越，因此其工业价值最大。 （3）隐晶质石墨 隐晶质石墨又称微晶石墨或土状石墨，这种石墨的晶体直径一般小于1微米，比表面积范围集中在1-5m2/g，是微晶石墨的集合体，只有在电子显微镜下才能见到晶形。此类石墨的特点是表面呈土状，缺乏光泽，润滑性比鳞片石墨稍差。品位较高，一般固定碳含量60～85%。少数高达90%以上。一般应用于铸造行业比较多。主要蕴藏在湖南郴州鲁塘。随着石墨提纯技术的提高，土状石墨的应用将越来越广泛。 2、人造石墨
石墨电极的生产工艺流程和质量指标的及 消耗原理

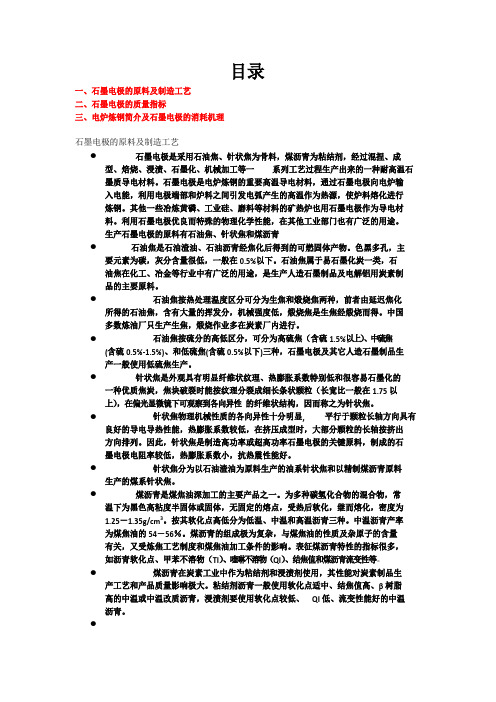

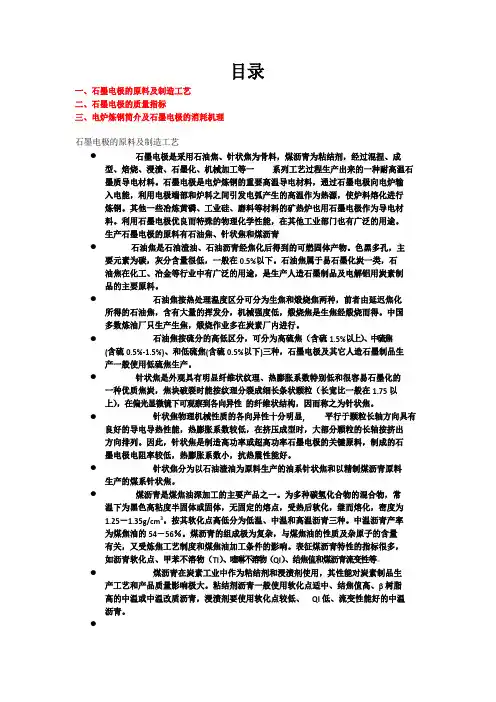

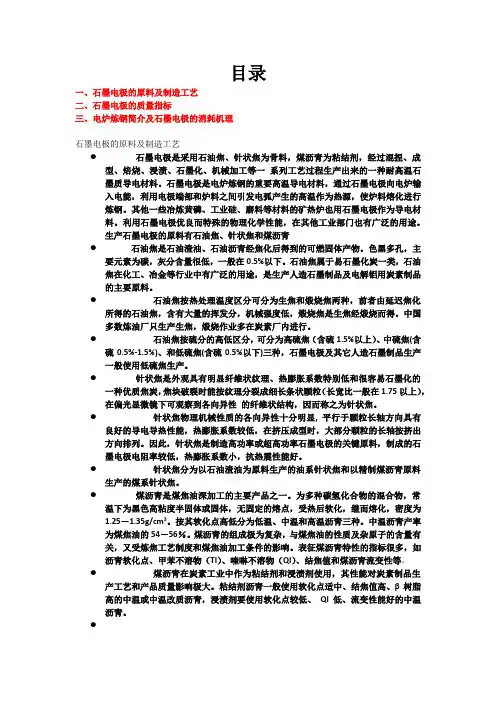

目录 一、石墨电极的原料及制造工艺 二、石墨电极的质量指标 三、电炉炼钢简介及石墨电极的消耗机理 石墨电极的原料及制造工艺 ●石墨电极是采用石油焦、针状焦为骨料，煤沥青为粘结剂，经过混 捏、成型、焙烧、浸渍、石墨化、机械加工等一系列工艺过程生产出来的一种耐高温石墨质导电材料。石墨电极是电炉炼钢的重要高温导电材料，通过石墨电极向电炉输入电能，利用电极端部和炉料之间引发电弧产生的高温作为热源，使炉料熔化进行炼钢。其他一些冶炼黄磷、工业硅、磨料等材料的矿热炉也用石墨电极作为导电材料。利用石墨电极优良而特殊的物理化学性能，在其他工业部门也有广泛的用途。生产石墨电极的原料有石油焦、针状焦和煤沥青 ●石油焦是石油渣油、石油沥青经焦化后得到的可燃固体产物。色黑 多孔，主要元素为碳，灰分含量很低，一般在0.5%以下。石油焦属于 易石墨化炭一类，石油焦在化工、冶金等行业中有广泛的用途，是生产人造石墨制品及电解铝用炭素制品的主要原料。 ●石油焦按热处理温度区分可分为生焦和煅烧焦两种，前者由延迟 焦化所得的石油焦，含有大量的挥发分，机械强度低，煅烧焦是生焦经煅烧而得。中国多数炼油厂只生产生焦，煅烧作业多在炭素厂内进行。 ●石油焦按硫分的高低区分，可分为高硫焦（含硫1.5%以上）、中 硫焦(含硫0.5%-1.5%)、和低硫焦(含硫0.5%以下)三种，石墨电极及其它人造石墨制品生产一般使用低硫焦生产。 ●针状焦是外观具有明显纤维状纹理、热膨胀系数特别低和很容易石 墨化的一种优质焦炭，焦块破裂时能按纹理分裂成细长条状颗粒（长宽比一般在1.75以上），在偏光显微镜下可观察到各向异性的纤维状结 构，因而称之为针状焦。 ●针状焦物理机械性质的各向异性十分明显, 平行于颗粒长轴方向具 有良好的导电导热性能，热膨胀系数较低，在挤压成型时，大部分颗粒的长轴按挤出方向排列。因此，针状焦是制造高功率或超高功率石墨电极的关键原料，制成的石墨电极电阻率较低，热膨胀系数小，抗热震性能好。 ●针状焦分为以石油渣油为原料生产的油系针状焦和以精制煤沥青 原料生产的煤系针状焦。 ●煤沥青是煤焦油深加工的主要产品之一。为多种碳氢化合物的混合 物，常温下为黑色高粘度半固体或固体，无固定的熔点，受热后软化，继而熔化，密度为1.25－1.35g/cm3。按其软化点高低分为低温、中温和高温沥青三种。中温沥青产率为煤焦油的54－56％。煤沥青的组成极为复杂，与煤焦油的性质及杂原子的含量有关，又受炼焦工艺制度和煤焦油加工条件的影响。表征煤沥青特性的指标很多，如沥青软化点、甲苯不溶物（TI）、喹啉不溶物（QI）、结焦值和煤沥青流变性等。
石墨冷凝器 技 术 规 格 书 车间负责人: 设备负责人: 二〇一八年六月 1
一、供货范围及工艺参数 设备卖方的供货范围包括（但不仅限于）下列部分：设备本体、物料进出口配对法兰式钢衬四氟短接(其材质为钢衬四氟法兰紧固)、垫3片（材质为：三元乙丙橡胶）、紧固件等。矩形冷凝器为石墨块之间的密封垫为三元乙丙橡胶垫，石墨块为可拆卸更换结构。要求采用新购石墨制造，禁用翻新石墨块制造；树脂采用酚醛树脂。提供上游采购石墨原料的质量合格证书和购货公司。 设备技术参数： 2
二、规格尺寸 三、浸渍工艺要求 （一）浸渍剂应具备下列条件 1）具有良好的化学稳定性； 2）浸渍后能提高石墨材料力学性能； 3）早加热或其他热工艺条件下，应易于固化，固化后其体积应无甚变化； 4）挥发成分和水分应尽量减少； 5）粘度要低，流动性好，易于充填石墨材料孔隙，对石墨材料 的粘附性良好。 3
（二）浸渍工艺要求 1）浸渍必须保证真空度、压力、时间等； 2）石墨材料要浸渍至少三次以满足设备的使用要求。 （三）浸渍评定要求 石墨材料浸渍后的抗拉强度、抗压强度、抗弯强度应符合HG/T2370《石墨制化工设备技术条件》中的要求。其中抗拉试样每个试样的强度性能测试试值应不低于HG/T2370《石墨制化工设备技术条件》中的规定。石墨制压力容器所用石墨材料浸渍后的抗拉强度、抗压强度、抗弯强度应符合GB/T 21432。 四、性能保证 投标方保证所供货物符合本招标书对整套设备设计、材料选择、加工、检验和验收等方面的要求；在质量保证期内（设备出厂交货后18个月或工厂开车后12个月，以先到时间为准），由于卖方设计、制造、材料选择和安装方面的原因出现的质量问题，卖方将在接到买方正式书面通知后3天内免费进行改进、修理或更换。 五、投标要求 投标方中标后在5日内对所有设备管口方位出蓝图与买方核实签字认可后方可签订合同。卖方需按如下要求提供有关文件资料：货物技术说明、货物一览表（包括所供的全部设备、材料、附件和备件清单）及分项价格、主要设备和（或）材料分供货商一览表、产品样本（包括主要设备分供货厂商样本）、 4

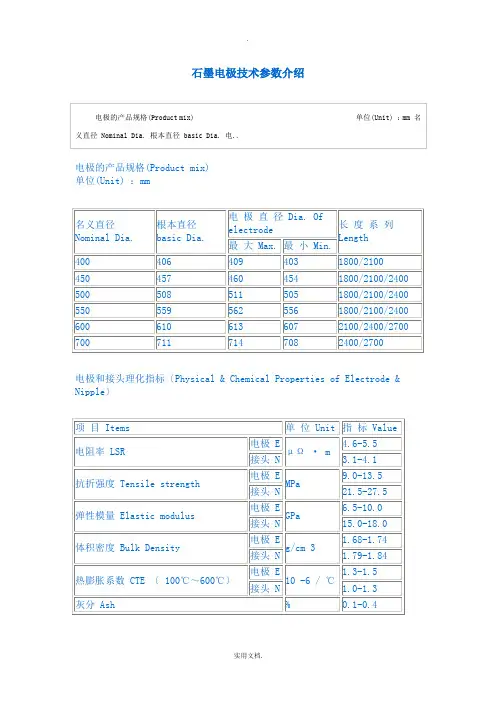

石墨电极 1、石墨电极，主要以、为原料，作结合剂，经、配料、混捏、压型、焙烧、石墨化、机加工而制成，是在电弧炉中以电弧形式释放电能 对炉料进行加热熔化的导体，根据其质量指标高低，可分为普通功率、高功率和超高功率。 2、使用说明 （1）受潮湿的石墨电极，使用前要烘干。 （2）去除备用石墨电极孔上的泡沫塑料保护帽，检查电极孔内螺纹 是否完整。 （3）用不含油和水的压缩空气清理备用石墨电极表面和孔内螺纹; 避免用钢丝团或金属刷砂布清理。 （4）将接头小心地旋入备用石墨电极一端(不建议将接头直接装入 炉上撤换下来的电极)的电极孔内，不得碰撞螺纹。 （5）将电极吊具(建议采用石墨材质的吊具)拧入备用电极另一端的 电极孔内。 （6）起吊电极时，垫松软物到备用电极装接头一端的下面，以防止 地面碰损接头;用吊钩伸入吊具的吊环后吊起，吊运电极要平稳，防 止电极由B端松脱或与其它的固定装置碰撞。 （7）将备用电极吊到待接电极上方，对准电极孔后慢慢落下;旋转 备用电极，使螺旋吊钩与电极一起转动下降;在两支电极端面相距 10-20mm时，再次用压缩空气清理电极两个端面和接头的裸露部分; 在最后完全下放电极时，不可过猛，否则因猛烈碰撞，会导致电极 孔和接头的螺纹受损。 （1）用力矩扳手拧备用电极，直到两支电极的端面紧密接触为止 (电极和接头的正确连接夹缝小于0.05mm)。 石墨在大自然中非常普遍，并且石墨烯是人类已知强度最高的物质，但科学家可能仍然需要花费数年甚至几十年时间，才能找到一种将 石墨转变成大片高质量石墨烯"薄膜"的方法，从而可以用它们来为 人类制造各种有用的物质。据科学家称，石墨烯除了异常牢固外，
炭素材料的制备原料 1、石油焦 2、沥青焦 3、冶金焦 4、无烟煤 5、煤沥青 6、其他辅助原料 1、石油焦 石油焦是石油炼制过程中的副产品。石油经过常压或减压蒸馏，分别得到汽油、煤油、柴油和蜡油，剩下的残余物称为渣油。将渣油进行焦化便得到石油焦。因而石油焦的性质主要取决于渣油的种类。 石油焦是生产各种炭素材料的主要原料。这种焦炭灰分比较低，一般小于1％。 石油焦在高温下容易石墨化。石油焦的特性对炭素材料的性能有很大影响。 延迟焦化是将原料经深度热裂化转化为气体烃类，轻、中质馏分油及焦炭的加工过程。 原料一般是深度脱盐后的原油经减压蒸馏所得的渣油。有时在减压渣油中配有一定比例的热裂化渣油或页岩油。 （1）焦化反应 石油焦是由渣油经过焦化工艺而制得的产品。渣油的组成很复杂。渣油与原油同样都是由各种烃类和烃类化合物组成的。在渣油中还有沥青质组分。它与沥青焦有相似之处，但它含有较多氧、氮、硫。在重柴油馏分中沥青质脱去一个脂族基便能转化为树脂质。树脂质和沥青质在高温下会进行缩聚反应，最后可得焦炭。 渣油的焦化反应可归纳为： 1) 渣油中的树脂质—沥青质—焦炭 2) 渣油中的芳香烃等—高分子缩聚物—树脂质—沥青质—焦炭 3) 渣油中的烷烃、环烷烃、带长侧链稠环—芳香烃—高分子缩聚物—树脂质—沥青质—焦炭 （2）石油焦的分类 根据石油焦结构和外观，石油焦产品可分为针状焦、海绵焦、弹丸焦和粉焦4种。 根据硫含量的不同，可分为高硫焦和低硫焦。 石油焦按照硫含量、挥发分和灰分等指标的不同,分为3个牌号,每个牌号又按质量分为Ａ、Ｂ两种。 根据原料渣油的不同，石油焦又分为裂化石油焦、常减压石油焦和页岩石油焦 2、沥青焦 沥青焦是一种含灰分和硫分均较低的优质焦炭，它的颗粒结构致密，气孔率小，挥发分较低，耐磨性和机械强度比较高，其来源是以煤沥青为原料，采用高温干馏（焦化）的方式制备而得。 沥青焦虽然也是一种易石墨化焦，但与石油焦相比，经过同样的高温石墨化后，真密度略低，且电阻率较高、线膨胀系数较大。沥青焦是生产铝用炭素阳极和阳极糊的原料，也是生产石磨电极、电炭制品的原料。 生产沥青焦的原料是中温沥青和高温沥青，高温沥青是中温沥青在氧化釜中用热空气氧化而成。高温沥青粘度大，装炉温度较高，挥发分含量小，有利于装炉操作。 由于沥青焦成焦温度较高，达到1300～1350℃，所以不经煅烧也可以直接使用。但沥青焦从炼焦炉中推出后采用浇水熄火，一般水分含量大，所以在生产中它与石油焦一起按比
石墨矿资源概述 石墨是碳元素的结晶矿物之一，具有润滑性、化学稳定性、耐高温、导电、特殊的导热性和可塑性、涂敷性等优良性能，其应用领域十分广泛。石墨在冶金工业中主要用作耐火材料；在铸造业中用作铸模和防锈涂料；在电气工业中用于生产碳素电极、电极碳棒、电池，制成的石墨乳可用作电视机显像管涂料，制成的碳素制品可用于发电机、电动机、通讯器材等诸多方面；在机械工业中用作飞机、轮船、火车等高速运转机械的润滑剂；在化学工业中用于制造各种抗腐蚀器皿和设备；在核工业中用作原子反应堆中的中子减速剂和防护材料等；在航天工业中可做火箭发动机尾喷管喉衬，火箭、导弹的隔热、耐热材料以及人造卫星上的无线电连接信号和导电结构材料。此外，石墨还是轻工业中玻璃和造纸的磨光剂和防锈剂，制造铅笔、墨汁、黑漆、油墨和人造金刚石的原料。随着现代科学技术和工业的发展，石墨的应用领域还在不断拓宽，已成为高科技领域中新型复合材料的重要原料，在国民经济中具有重要的作用。 一、矿石矿物原料特点 石墨的化学成分为碳(Ｃ)。天然产出的石墨很少是纯净的，常含有10%～20%的杂质，包括SiO2、Al2O3、MgO、CaO、P2O5、CuO、V2O5、H2O、S、FeO以及H、N、CO2、CH4、NH3等。石墨矿物呈铁黑、钢灰色，条痕光亮黑色；金属光泽，隐晶集合体光泽暗淡，不透明；解理｛0001｝完全，硬度具异向性，垂直解理面为3～5，平行解理面为1～2；质软，密度为2.09～2.23g/cm3，有滑腻感，易污染手指。矿物薄片在透射光下一般不透明，极薄片能透光，呈淡绿灰色，一轴晶，折射率1.93～2.07，在反射光下呈浅棕灰色，反射多色性明显，Ro灰色带棕，Re深蓝灰色，反射率Ro23(红)，Re5.5(红)，反射色、双反射均显著，非均质性强，偏光色为稻草黄色。石墨属复六方双锥晶类，沿｛0001｝呈六方板状晶体，常见单形有平行双面、六方双锥、六方柱，但完好晶形少见，一般呈鳞片状或板状，集合体呈致密块状、土状或球状。 石墨晶体具典型的层状结构，碳原子排列成六方网状层，面网结点上的碳原子相对于上下邻层网格的中心。重复层状为2的是石墨2Ｈ多型，属六方晶系，即通常所指的石墨；若重复层状为3的则为石墨3 Ｒ多型，属三方晶系，但在天然石墨结构中不能单独分离出来。在石墨晶体结构中，层内碳原子的配位数为3，具共价金属键，间距0.142nm，层与层间以分子键相连，间距为0.340nm，此种特殊的晶体结构和化学键性使石墨具有一些特殊的工艺性能。 由于碳原子在石墨结晶格子的原子层中排列紧密，热振动困难，因而石墨能耐高温并具特殊的热性能。石墨的熔点为3850℃，沸点为4250℃，吸热量6.9036×107J/kg，经高温电弧灼烧重量损失极小，在2500℃时其强度比常温时提高1倍，热膨胀系数小(1.2×10-6)，温度骤变时其体积变化不大。由于石墨晶体中存在容易流动的电子，因此其导电、导热性能不亚于金属。但随温度升高，导热系数反而减少，在极高温度下趋于不导热状态。石墨的化学稳定性好，不受酸、碱及有机溶剂的侵蚀。石墨的润滑性能类似于二硫化钼和四氟化烯，摩擦系数在润滑介质中小于0.1，尤以鳞片状石墨的润滑性更好。此外，石墨还具涂敷性和可塑性，将其涂敷在固体物体表面，可形成薄膜牢固粘附而起保护固体作用，并可制成任何复杂形状的制品。 由于石墨的工艺性能及用途主要决定于其结晶程度，据此，中国工业上将石墨矿石主要分为晶质(鳞片状)石墨矿石和隐晶质(土状)石墨矿石两种工业类型。晶质(鳞片状)石墨矿石中，石墨晶体直径大于1μm，呈鳞片状；矿石品位较低，但可选性好；与石墨伴生的矿物常有云母、长石、石英、透闪石、透辉石、石榴子石和少量黄铁矿、方解石等，有的还伴生有金红石及钒等有用组分；矿石呈鳞片状、花岗鳞片或粒状变晶结构，片状、片麻状或块状构造。隐晶质(土状)石墨矿石中，石墨晶体直径小于１μm，呈微晶的集合体，在电子显微镜下才能见到晶形；矿石品位高，但可选性差；与石墨伴生的矿物常有石英、方解石等；矿石呈微细鳞片-隐晶质结构，块状或土状构造。中国石墨矿石绝大多数为晶质(鳞片状)矿石，约占总保有石墨矿石储量的98%，分布于区域变质型及岩浆热液型石墨矿床中；隐晶质(土状)石墨矿石则主要分布于接触变质型矿床中。实际上石墨矿石中的石墨片径是参差不齐的，所谓晶质石墨矿石中，也可能含隐晶质
电解池 第1课时 电解原理 学习目标 1、理解电解原理,初步掌握一般电解反应两极反应物、产物的判断方法,能写出电极反应式和电解化学方程式。 知识归纳 1、电解：使电流通过电解质溶液而在阴、阳两极引起氧化还原反应的过程,叫做电解。其实质是电解质溶液导电的过程。 电解池：把电能转化为化学能的装置,叫做电解池。 2、电极：（与电极材料无关）阳极：与电源的正极相连,发生氧化反应； 阴极：与电源的负极相连，发生还原反应。 3、构成条件：“三电一回路”①直流电源；②阴、阳电极；③电解质溶液或熔融电解质；④形成闭合回路。 4、(1)影响离子放电能力的因素：①离子得失电子的能力；②离子的浓度。 (2)离子的放电顺序：（物质在电解池的阴、阳两极发生反应的过程叫放电） 阴极:氧化性强的离子先得电子 Ag +>Hg 2+>Fe 3+>Cu 2+>H +(酸溶液)>Pb 2+>Sn 2+>Fe 2+>Zn 2+>H +(水溶液)>Al 3+>Mg 2+>Na +>Ca 2+>K + 阳极：阳极金属或还原性强的离子先失电子 活性电极>S 2->I ->Br ->Cl ->OH ->N>S>F - 5、分析总结书写电解池电极反应的一般思路 ? 6、原电池和电解池的区别 负较活泼金属阳与电源正极相连正不活泼金属或非金属导体阴与电源负极相连三个①活动性不同的两个电极①两个电极原电池 电解池一个概念 将化学能转变为电能的装置将电能转变为化学能的装置两个电极 极—失电子—发生氧化反应极—失电子—发生氧化反应极—得电子—发生还原反应极—得电子—发生还原反应流向电子负极→外电路→正极阳极→外电路→阴极 电流正极→外电路→负极阴极→外电路→阳极 离子阳离子→正极，阴离子→负极阳离子→阴极，阴离子→阳极 四个条件 ②电解质溶液③闭合电路④自发进行的氧化还原反应②电解质溶液③闭合电路④外加直流电源相同点氧化还原反应
【石墨产业】全球及中国石墨矿资源分布概况（最新、最全、 最详细） 一、全球石墨矿资源概况 1、全球石墨资源储量 全球石墨资源分布既广泛又相对集中，据USGS资料显示，2013年全球石墨总储量约1.3亿吨矿物量。巴西、中国、印度和墨西哥的石墨储量合计占全球总储量的92.77%。中国石墨基础储量约占世界的33%，仅次于巴西（约占世界的38%）。巴西新发现的Almenara石墨矿为罕见的超大型石墨矿，使其石墨总储量由之前的36万吨增加到近5800万吨，位居世界首位。印度石墨矿储量为1100万吨，墨西哥石墨储量为310万吨。 2015年世界主要石墨国家基础储量对比图 2、国外石墨矿床类型 （1）石墨呈浸染鳞片状分布在火山岩、硅质沉积岩中，此类矿床石墨鳞片大，矿石质量高，有著名的马达加斯加大鳞片晶质石墨矿； （2）含石墨矿石呈脉状充填在断裂裂隙和洞穴中，此类矿床石墨品位高，典型的矿床是斯里兰卡的脉状石墨矿；（3）由中酸、酸性花岗岩侵入大理岩中形成热液交代接触变质矿床，此类矿床矿石质量较好，在俄罗斯和朝鲜等国家
有分布； （4）煤或富碳沉积物中的变质石墨矿床矿石中的石墨多为隐晶质，墨西哥、印度及澳大利亚的大部分石墨矿床均属此类型。 3、各国石墨资源概况 巴西 巴西石墨矿分布在MinasGerais、Ceara和Bahia地区，PedraAzul地区拥有巴西最好的鳞片石墨矿，石墨矿石储量已探明2.5亿吨，品位20-25%。新发现的奥门纳拉石墨矿石资源量近5700万吨，碳含量4-10%。 印度印度石墨矿床多为煤或富碳沉积物的变质石墨矿床，主要分布在奥瑞萨邦和拉贾斯坦邦，奥瑞萨邦的石墨矿床赋存于寒武纪地层中，有三个石墨矿带，即：博兰吉尔-桑巴尔普尔矿带、普尔巴尼-长拉汉迪矿带和登卡纳尔矿带，其中最大的矿床延伸达6.4-11.3公里，矿体厚120米。 墨西哥 墨西哥已发现的石墨矿床绝大多数为隐晶质石墨矿床。其石墨矿床主要分布在格雷罗州、索诺拉州和伊达尔戈州。世界上超大型的高质量的隐晶质石墨矿床就位于索诺拉州。该矿床矿体赋存在含煤的深灰红色石英岩之间，矿体厚7.3米，矿体的平均品位非常高，矿石一般品位为80%，最高品位可达95%。
石墨电极材料的选择标准 石墨电极材料选择的依据有很多，但主要的有四个标准： 1.材料的平均颗粒直径 材料的平均颗粒直径直接影响到材料放电的状况。材料的平均颗粒越小，材料的放电越均匀，放电的状况越稳定，表面质量越好。 对于表面、精度要求不高的锻造、压铸模具，通常推荐使用颗粒较粗的材料，如ISEM-3等；对于表面、精度要求较高的电子模具，推荐使用平均粒径在4μm 以下的材料，以确保被加工模具的精度、表面光洁度。材料的平均颗粒越小，材料的损耗情况就越小，各离子团之间的作用力就越大。比如：通常推荐在精密压铸模具、锻造模具方面，ISEM-7已足以满足要求；但客户对于精度要求特别高时，推荐使用TTK-50或ISO-63材料，以确保更小的材料损耗，从而保证模具的精度和表面粗糙度。 同时，颗粒越大，放电的速度就越快，粗加工的损耗越小。主要是放电过程的电流强度不同，导致放电的能量大小不一。但放电后的表面光洁度也随着颗粒的变化而变化。 2.材料的抗折强度 材料的抗折强度是材料强度的直接体现，显示材料内部结构的紧密程度。强度高的材料，其放电的耐损耗性能相对较好，对于精度要求高的电极，尽量选择强度较好的材料。比如：TTK-4可以满足一般电子接插件模具的要求，但有些有特殊精度要求的电子接插件模具，可以选用同等粒径，但强度略高的材料TTK-5材料。 3.材料的肖氏硬度 在对石墨的潜意识认识中，石墨一般会被认为是一种比较软的材料。但实际的测试数据及应用情况显示，石墨的硬度要比金属材料高。在特种石墨行业中，通用的硬度检验标准是肖氏硬度测量法，其测试原理与金属的测试原理不同。由于石墨的层状结构，使其在切削过程中有非常优越的切削性能，切削力仅为铜材料的1/3左右，机械加工后的表面易于处理。 但由于其较高的硬度，在切削时，对于刀具的损耗会略大于切削金属的刀具。与此同时，硬度高的材料在放电损耗方面的控制比较优秀。在我司的EDM用材料
电解池知识点归纳 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
电解池 第1课时电解原理 学习目标 1、理解电解原理,初步掌握一般电解反应两极反应物、产物的判断方法,能写出电极反应式和电解化学方程式。 知识归纳 1、电解：使电流通过电解质溶液而在阴、阳两极引起氧化还原反应的过程,叫做电解。其实质是电解质溶液导电的过程。 电解池：把电能转化为化学能的装置,叫做电解池。 2、电极：（与电极材料无关）阳极：与电源的正极相连,发生氧化反应； 阴极：与电源的负极相连，发生还原反应。 3、构成条件：“三电一回路”①直流电源；②阴、阳电极；③电解质溶液或熔融电解质；④形成闭合回路。 4、(1)影响离子放电能力的因素：①离子得失电子的能力；②离子的浓度。 (2)离子的放电顺序：（物质在电解池的阴、阳两极发生反应的过程叫放电） 阴极:氧化性强的离子先得电子 Ag+>Hg2+>Fe3+>Cu2+>H+(酸溶液)>Pb2+>Sn2+>Fe2+>Zn2+>H+(水溶液)>Al3+>Mg2+>Na+>Ca2+>K+阳极：阳极金属或还原性强的离子先失电子
活性电极>S 2->I ->Br ->Cl ->OH ->N>S>F - 5、分析总结书写电解池电极反应的一般思路 6、 原电池和电解池的区别 【练习1】如图所示是电 解氯化铜溶液的装置,其中c 、d 为石墨电极,下列有关判断正确的是( ) A.a 为负极,b 为正极 B.a 为阳极,b 为阴极 C.电解过程中,d 电极质量增加 D.电解过程中,氯离子的浓度不变 随堂检测 1.关于原电池、电解池的电极名称,下列说法错误的是( ) A.原电池中失去电子的一极为负极 负较活泼金属阳与电源正极相连正不活泼金属或非金属导体阴与电源负极相连三个①活动性不同的两个电极①两个电极原电池 电解池 一个概念将化学能转变为电能的装置将电能转变为化学能的装置两个电极 极—失电子—发生氧化反应 极—失电子—发生氧化反应 极 —得电子—发生还原反应极 —得电子—发生还原反应流向 电子 负极→外电路→正极阳极→外电路→阴极电流正极→外电路→负极阴极→外电路→阳极离子 阳离子→正极，阴离子→负极阳离子→阴极，阴离子→阳极 四个条件②电解质溶液③闭合电路 ④自发进行的氧化还原反应 ②电解质溶液③闭合电路④外加直流电源 相同点 氧化还原反应
目的: 为了完善公司的编程管理制度,电脑文档管理,编程方法,加工参数,程序单制做,各种类型的工件的刀路编写能有固定.统一的制度及方法。以达到公司各类型产品制做周期准时，确保生产编排运作正常，产品质量稳定，赢得客户信任。和提高编程技术人员编程技能之目的。 目录： 1．电脑管理制度。 2．图档管理及NC程序管理规范。 3．程序单编写归定。 4．一般类型电极编程技巧及实例。 5．超行程电极的编程方法。 6．喇叭网孔电极编程方法。 7．EROWA制具使用方法。 8．长条（小电极用）夹具组使用方法。 电脑管理制度 1.1 每台电脑责任人必须管理好所用电脑及其各组件之保护及保养，
以确保无遗失，无损坏，能够长期正常运作。 1.2 电脑外表面必须每天清理.主机箱每周清理一次。 1.3 电脑不得私自更改.添加及删除用户名和密码。 1.4 未经主管批准.不得安装工作必须使用的软件之外的任何电脑程序及软件.如:游戏.音乐.非本公司常用编程软件等。 1.5不得私自拷贝.删除公司电脑内的任何资料。 1.6电脑如有硬件方面故障要及时填写“电脑维修申请单”交由电脑 部处理。 图档管理及NC程序管理规范 电极编程技巧及实例 特别说明:骨位电极侧面光刀一般选用平底刀或平底R角刀,其加工步距一定要跟据骨位斜度设定加工下切步距.我公司归定为:从0到0.5度每刀下切0.22MM, 从0.5到1度每刀下切0.2MM, 从1到2度每刀下切0.17MM, 从2到5度每刀下切0.12---0.15MM,如斜度大于5度可跟据电极型壮选合理的刀具及步距(一般用球头刀)。 扫顶程序:（目的：铲掉高度方向多余材料）每个电极必须要有扫顶程序，编程用“偏置粗加工策略”分2层加工，每层下2MM，高度方
单层氧化石墨烯性能参数 单层氧化石墨烯性能参数，这是很多人想知道的知识。氧化石墨烯是一种性能很好的新型碳材料，具有较高的比表面积和表面丰富的官能团，应用范围很广，市面上常见的产品有粉末状、片状以及溶液状的。氧化石墨烯可视为一种非传统型态的软性材料，具有聚合物、胶体、薄膜，以及两性分子的特性。下面就由先丰纳米简单的介绍单层氧化石墨烯性能参数。 1、性能 （1）含有丰富的羟基、羧基和环氧基等含氧官能团； （2）易于接枝改性，可与复合材料进行原位复合，从而赋予复合材料导电、导热、增强、阻燃、抗菌抑菌等性能； （3）易于剥离成稳定的氧化石墨烯分散液，易于成膜。 2、用途 应用于橡胶、塑料、树脂、纤维等高分子复合材料领域，还可以应用于锂电正负极材料的复合、石墨烯导热膜、催化剂负载。 3、操作处置与储存 操作人员需穿戴合适的防护服及防护手套；避免与皮肤直接接触，进入眼睛，应立即用大量清水冲洗。产品需密闭贮存于阴凉、通风及干燥的环境，在20℃的环境中贮存效果更佳。远离火种、热源，应与强还原剂、易燃物分开存放。
4、运输 非限制性货物，运输中应注意安全，防止日晒、雨淋、渗漏和标签脱落，严禁抛掷， 轻装轻卸，远离热源，隔绝火源。 如果想要了解更多关于单层氧化石墨烯的内容，欢迎立即咨询先丰纳米。 先丰纳米是江苏先进纳米材料制造商和技术服务商，专注于石墨烯、类石墨烯、碳纳 米管、分子筛、黑磷、银纳米线等发展方向，现拥有石墨烯粉体、石墨烯浆料和石墨烯膜 完整生产线。 自2009年成立以来一直在科研和工业两个方面为客户提供完善服务。科研客户超过 一万家，工业客户超过两百家。 南京先丰纳米材料科技有限公司2009年9月注册于南京大学国家大学科技园内，现 专注于石墨烯、类石墨烯、碳纳米管、分子筛、银纳米线等发展方向，立志做先进材料及 技术提供商。 2016年公司一期投资5000万在南京江北新区浦口开发区成立“江苏先丰纳米材料科技有限公司”，建筑面积近4000平方，形成了运营、研发、中试、生产全流程先进纳米 材料制造和技术服务中心。现拥有石墨烯粉体、石墨烯浆料和石墨烯膜完整生产线，2017年年产高品质石墨烯粉末50吨，石墨烯浆料1000吨。 欢迎广大客户和各界朋友莅临我司指导！欢迎电话咨询或者登陆我们的官网进行查看。
电解池知识点归纳 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
电解池 第1课时电解原理 学习目标 1、理解电解原理,初步掌握一般电解反应两极反应物、产物的判断方法,能写出电极反应式和电解化学方程式。 知识归纳 1、电解：使电流通过电解质溶液而在阴、阳两极引起氧化还原反应的过程,叫做电解。其实质是电解质溶液导电的过程。 电解池：把电能转化为化学能的装置,叫做电解池。 2、电极：（与电极材料无关）阳极：与电源的正极相连,发生氧化反应； 阴极：与电源的负极相连，发生还原反应。 3、构成条件：“三电一回路”①直流电源；②阴、阳电极；③电解质溶液或熔融电解质；④形成闭合回路。 4、(1)影响离子放电能力的因素：①离子得失电子的能力；②离子的浓度。 (2)离子的放电顺序：（物质在电解池的阴、阳两极发生反应的过程叫放电） 阴极:氧化性强的离子先得电子 Ag+>Hg2+>Fe3+>Cu2+>H+(酸溶液)>Pb2+>Sn2+>Fe2+>Zn2+>H+(水溶 液)>Al3+>Mg2+>Na+>Ca2+>K+ 阳极：阳极金属或还原性强的离子先失电子 活性电极>S2->I->Br->Cl->OH->N>S>F- 5、分析总结书写电解池电极反应的一般思路
6 、原电池和电解池的区别 【练习1】如 图所示是电解氯化铜溶液的装置,其中c 、d 为石墨电极,下列有关判断正确的是( ) 为负极,b 为正极 为阳极,b 为阴极 C.电解过程中,d 电极质量增加 D.电解过程中,氯离子的浓度不变 随堂检测 1.关于原电池、电解池的电极名称,下列说法错误的是( ) A.原电池中失去电子的一极为负极 B.电解池中与直流电源负极相连的一极为阴极 C.原电池中相对活泼的一极为正极 D.电解池中发生氧化反应的一极为阳极 2.若某装置发生反应:Cu+2H + Cu 2++H 2↑,关于该装置的有关说法正确的是( ) A.该装置一定为原电池 B.该装置为电解池 C.若为原电池,Cu 为正极 D.电解质溶液可能是稀硝酸 3.有关以下甲、乙、丙、丁四个图示的叙述正确的是( ) 负较活泼金属阳与电源正极相连正不活泼金属或非金属导体阴与电源负极相连三个①活动性不同的两个电极①两个电极原电池 电解池 一个概念将化学能转变为电能的装置将电能转变为化学能的装置两个电极 极—失电子—发生氧化反应 极—失电子—发生氧化反应 极 —得电子—发生还原反应极 —得电子—发生还原反应流向 电子 负极→外电路→正极阳极→外电路→阴极电流正极→外电路→负极阴极→外电路→阳极离子 阳离子→正极，阴离子→负极阳离子→阴极，阴离子→阳极 四个条件②电解质溶液③闭合电路 ④自发进行的氧化还原反应 ②电解质溶液③闭合电路④外加直流电源 相同点 氧化还原反应
※串接石墨化炉(lengthwise graphitization furnace) 一种直接把电流通入串接起来的焙烧制品，利用制品本身的电阻使电能转为热能，将制品石墨化的一种电阻炉。简史这种炉型也称卡斯特纳炉，是HY．Castner于1896年首先发明，并获得专利的，其基本原理是将焙烧电极卧放在炉内，按其轴线串接成行，然后固定在两根导电电极之间，为减少热损失，在焙烧电极周围覆盖了保温料。通电后，电流直接流向电极，依靠其本身的电阻发热，并迅速升温，仅10h左右即可达到石墨化需要的温度，使生产周期大为缩短。串接式炉在送电过程中，电流在电极内分布均匀，从而使得电极在升温时，表里的温差很小，虽然高速升温，却不会导致制品开裂，使得缩短生产周期成为可能，同时由于不依靠电阻料来传递热量，当然也没有这部分的热量消耗，仅这两项，构成了串接式炉比艾奇逊炉更为节能的基础，并且还具有生产操作采用自动化控制，改善劳动条件等优点。尽管串接式炉在工艺方法上比艾奇逊炉优越，但由于炉子结构本身存在的技术难题，因而在相当长的时期内，世界各国的工业性生产上受到制约，远不如艾奇逊炉得到广泛的应用和发展。到l974年，前联邦德国西格里公司宣布了对串接式炉新的专利申请，1980年美国大湖炭素公司在美建成内串式石墨化车间，1978年前联邦德国KHD公司宣布他们的单排v形串接炉试验成功，可以将产品投放市场，其基本参数是：石墨化温度可生产的电极直径炉内电极排成行的长度生产周期输入的直流电流输入的直流电压电压控制范围一次电压频率电流密度电耗从以上的成果来看，串接式炉已具有和艾奇逊炉相抗衡的实力。 ※新型石墨化炉技术 新型石墨化炉技术改造工程项目是生产大规格超高功率石墨电极关键项目, 本项目是对公司现有的第2组石墨化炉进行改造,解决大型炭素制品石墨化工艺问题。 我国炭素生产石墨化工艺主要使用有近百年历史的艾奇逊式石墨化炉, 该炉结构简单,虽然公司已先后将交流炉改为直流炉,但是这种石墨化炉是一种温度不均匀的加热炉,炉芯各处温差较大,造成同一炉产品的理化指标波动较大。在通地加热期间70%的热能用于加热电阻炉、保温料、炉头、炉尾砌体上,造成通地时间长, 热损失大,炉体热效率只有30%,达不到石墨化过程的最高温度,石墨化工艺成品电耗高达5624kWh/t。该工艺存在着产品质量低、能耗高等缺点,尤其不适应生产大规格石墨制品。本项目拆除部分原有石墨化车间,新建5157.8m2厂房,引进吸收国外先进工艺技术和关键设备,采用世界先进水平的内热串接石墨化技术,解决大规格制品在石墨化过程中应力集中易开裂问题,提高石墨化内在质量和成品率；新建一组新型石墨化炉,包括保温料加工部、保温料真空吸料天车、电极端部处理装置、石墨化制品检测装置。本项目采用的新型卡斯特纳炉完全利用装入半成品的自身电阻加热, 不用电阻料,只有保温料,电流轴向通入使电极本身发热而产生高温,温升速度快,石墨化温度高达3000度以上,石墨化炉通电时,同一炉产品通过的电流相同, 通电后温度基本相同,因此石墨化程度好、裂纹少、成品率高。石墨化电耗从吨产品4500kWh降低到3000kWh左右。通过对比分析，串接石墨化的热效率高达49%，比艾奇逊式石墨化炉高出一倍。本项目实施后石墨化质量指标能超过《YB4090-92超高功率石墨电极行业标准》,达到国际先进水平,填补国内空白。内串石墨化工艺所用原、辅料、电力国内资源丰富,完全能够满足需要。
