红外线 CO2气体分析仪器的结构、原理、使用

红外气体分析仪的工作原理红外气体分析仪是一种用于检测和测量气体成分的仪器。

它利用红外线吸收光谱技术，通过测量物质对红外辐射的吸收来检测气体成分。

下面将详细介绍红外气体分析仪的工作原理。

红外线吸收光谱技术是一种基于物质对特定波长范围内的红外辐射的吸收特性的分析方法。

红外线是介于可见光和微波之间的电磁辐射的一种。

不同的物质对不同波长的红外辐射有不同的吸收特性，且吸收特性是独特的，可以用于确定物质的成分和浓度。

红外气体分析仪主要由光源、红外光谱仪、样品室和检测器组成。

首先，红外光源产生红外辐射。

通常使用的红外光源有红外灯、红外激光等。

红外辐射通过一个宽带滤光器，只保留一定范围内的红外辐射进入红外光谱仪。

红外光谱仪是红外气体分析仪的核心部件，它用于分析样品对红外辐射的吸收情况。

红外光谱仪通常由一个光栅和一个检测器组成。

光栅用于分散红外辐射成不同波长的光，而检测器用于测量各个波长的光的强度。

样品室是用于容纳气体样品的空间，通常使用的有气动比例阀。

气体样品进入样品室后，会与红外辐射发生相互作用，其中部分会被吸收，发生吸收峰。

检测器接收到红外光谱仪输出的光信号后，会将其转换成电信号，并送入放大器进行放大。

然后，放大后的信号会传输到数据处理系统，经过处理并与预设的吸收光谱进行比较，最终得出气体成分和浓度的结果。

红外气体分析仪的工作原理基于不同气体对红外辐射有不同的吸收特性。

气体的吸收特性可以通过分析其分子结构和振动模式得到。

在红外光谱中，气体分子的振动力学会导致吸收峰的出现，每种气体都有特定的吸收峰。

因此，通过测量物质对特定波长的红外辐射的吸收情况，可以确定气体的成分和浓度。

红外气体分析仪的优点是快速、准确且无需预处理气体样品。

它可以实时监测气体成分，并广泛应用于工业过程控制、环境监测、安全检测和医学诊断等领域。

总结起来，红外气体分析仪通过测量物质对特定波长范围内的红外辐射的吸收来检测气体成分和浓度。

其工作原理基于气体分子的振动和能级跃迁，通过分析吸收峰的位置和强度可以确定气体的成分和浓度。

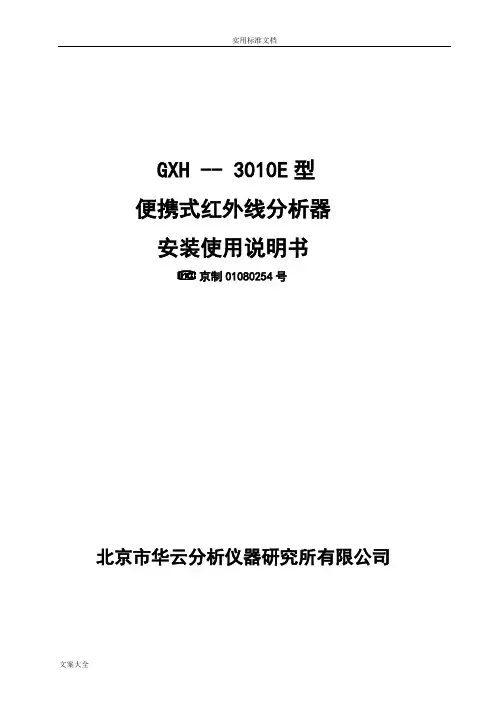

GXH -- 3010E型便携式红外线分析器安装使用说明书01080254号北京市华云分析仪器研究所有限公司目录一、概述 (1)二、主要技术数据 (1)三、仪器结构与工作原理 (2)四、仪器的使用与调校 (4)五、仪器的故障及其排除 (6)六、仪器运输与保管 (7)七、仪器的成套性： (7)八、制造厂的保证 (7)感谢各位用户使用本仪器，为了能正确使用仪器，在使用前请仔细阅读使用说明书。

一、概述GXH — 3010E 型便携式红外线分析器，是为环境监测、环境保护、农业与林业科研、人防系统、卫生监督及疾控中心研制的小型测量仪器。

仪器能快速、准确地对室内环境中的二氧化碳浓度进行检测。

因为仪器能用内置锂电池供电，所以还能实现对室外环境及野外作业场所的CO2进行检测。

仪器为线性化输出，直读浓度、液晶显示、保证三位有效数字。

本仪器是原GXH — 3010D 型便携式CO2分析器的改进型，除保留原机型特点外，仪器的整体结构和操作功能作了重大改进。

仪器可使用交流与直流两种供电方式，并设有充电线路及充电保护，使用非常灵活方便。

仪器的光学部件结构先进、合理，可以可靠的长期运行。

仪器的关键器件采用进口或国产军品。

因此，整个仪器具有体积小、耗电省，可靠性高的特点。

本仪器的使用环境温度在 0℃~35℃，相对湿度不大于 85% RH 。

周围环境没有腐蚀性气体及强烈的机械震动和电磁干扰。

二、主要技术数据1．基本参数a) 测量范围：0—0. 500% CO2b) 电源电压：220V±22V AC （使用外接电源时）c) 消耗功率：≤6Wd) 仪器重量：≤2.7kge) 外型尺寸（mm）：210×172×85（长×宽×高）2．仪器技术指标：a) 线性误差：±2% F·Sb) 重复性：≤1%F·Sc) 稳定性：零点漂移：≤±2% F·S/h量程漂移：≤±2% F·S/3hd) 响应时间：T0~T90≤10se) 预热时间：≤5min （在实验室使用时要预热30分钟）3. 仪器额定工作条件（室内）a) 环境温度：0℃~35℃b) 相对湿度：＜85% RHc) 大气压力：70～106kPad）电源电压：220V±22V AC （外接电源供电时）电源频率：50Hz±1Hz；e) 工作位置：水平位置；4. 测量气体进入仪器的被分析气体应符合下列条件：a)含水量：相对湿度＜85％；b)含尘量：＜0.1g/m2;c)腐蚀性气体：（SO2、H2S、NH3……）＜0.005％；d)温度：0℃～35℃；e)流量：0.5 L/min～2.0L/min；三、仪器结构与工作原理1、仪器结构仪器的系统方框图如图二所示：图二仪器系统的方框图1 显示器2 检查/测量转换开关3 进气口4 切换阀 5电源开关6泵开关 7 终点电位器 8 零点电位器图三仪器示意图当仪器工作时，直流电机带动调制盘上的两种滤光片旋转，将红外线光源发出的能量调制成两种不同时间顺序的能量，一种是3.9μm的参比能量，一种是4.26μm的分析能量。

GXH—3010/3011AE型便携式红外线气体分析器使用说明书目录一、概述 (1)二、工作原理 (1)三、主要技术数据 (3)四、成套性 (4)五、仪器结构 (4)六、仪器的启动与操作 (5)七、维护方法 (7)八、故障及排除 (7)九、关于打印机及数据处理(选用） (8)十、运输与保管 (8)十一、制造厂的保证 (8)十二、技术支持 (8)感谢各位用户使用本仪器，为了能正确使用仪器，在使用前请仔细阅读本使用说明书。

一、概述GXH—3010/3011AE型便携式红外线气体分析器，是基于NDIR （Non-Dispersive Infra-Red）原理，即不分光红外线（也有文献翻译为非色散红外线）原理而设计制作的红外线气体分析器，其工作原理是被测气体对红外线的选择性吸收，是为环境监测、环境保护、人防系统、卫生监督及疾控中心研制的小型测量仪器。

该仪器能快速、准确地对环境中一氧化碳、二氧化碳浓度进行检测。

仪器的CO部分技术指标与GXH—3010A型便携式红外线气体分析器相同，CO2部分技术指标与GXH—3011E型便携式红外线气体分析器相同，并且可以选购小瓶标气进行标定。

仪器带有数字接口，可以根据需要选购专用微型打印机或专用数据处理软件（注：软件能在计算机上显示双路曲线，最大、最小、当前、平均值等并能保存、计算和打印）。

将几种相关参数的的仪器合在一起是当前分析仪器发展的一种趋势。

特别是在疾病控制领域，由于公共场所CO与CO2浓度是呈相关性的，所以同时测量出两种气体的浓度并直观看出其相互关系至关重要。

虽然德国、日本、美国等厂家也有便携式多参数分析仪器，但CO部分均为电化学传感器，寿命短选择性差，有些仪器CO2部分是用热导式，不符合疾病控制部门的要求。

而我公司生产的GXH—3010/3011AE型便携式红外气体分析器CO与CO2部分全部是红外传感器，而且CO能达到0.1×10-6的分辨率，这在世界上是独一无二的。

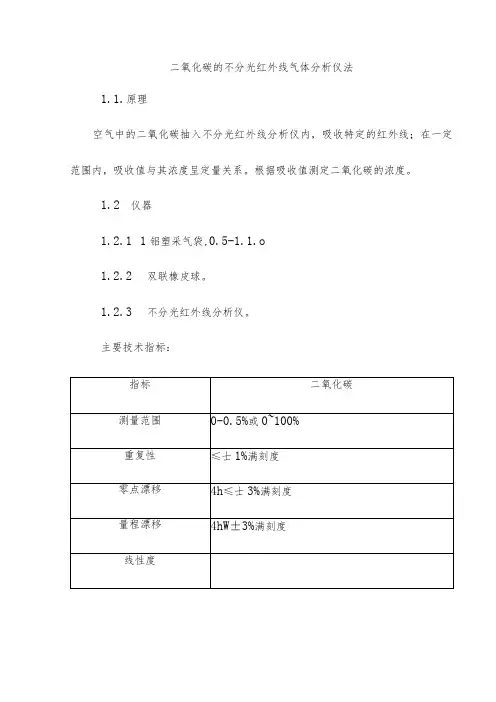

二氧化碳的不分光红外线气体分析仪法1.1.原理空气中的二氧化碳抽入不分光红外线分析仪内，吸收特定的红外线；在一定范围内，吸收值与其浓度呈定量关系。

根据吸收值测定二氧化碳的浓度。

1.2仪器1.2.11铝塑采气袋,0.5-1.1.o1.2.2双联橡皮球。

1.2.3不分光红外线分析仪。

主要技术指标：1.3试剂1.3.1变色硅胶：于120。

C干燥2h。

1.3.2零点校准气1.3.2.1二氧化碳校准气：高纯氮（纯度99.99%）或经过烧碱石棉或碱石灰和变色硅胶净化的清洁空气。

1.3.3量程校准气1. 3.3.1二氧化碳校准气：CO2/N2标准气（0.5%）,贮存于铝合金瓶内，不确定度〈2%。

临用前，用二氧化碳零点校准气稀释成所需浓度的标准气体。

1.4样品的采集、运输和保存现场采样按照GBZ159执行。

用双联橡皮球将现场空气样品打入采气袋中，放掉后，再打入现场空气，如此重复5〜6次；然后，将空气样品打满采气袋，密封进气口，带回实验室测定。

1.5分析步骤1.5.1实验室测定：按仪器操作说明，将不分光红外线分析仪调节至最佳测定状态。

将采气袋中的样品空气通过干燥管进入仪器的气室，待读数稳定后，读取二氧化碳的浓度。

1.5.2现场测定：将不分光红外线分析仪带至采样点。

按仪器操作说明，将不分光红外线分析仪调节至最佳测定状态。

直接将空气样品采入仪器内测定，待读数稳定后，读取二氧化碳的浓度。

1.6计算1.6.1空气中二氧化碳浓度由仪器直接读取，通常不再进行计算。

1.6.2时间加权平均容许浓度按GBZ159规定计算。

1.7说明1.7.1本法的检出限：二氧化碳为0.001%；测定范围：二氧化碳为0∙001%〜0.5%。

若浓度超过测定范围，应选择较大量程进行测定。

1.7.2本法的精密度和准确度取决于量程校准气的不确定度和仪器稳定性误差。

1.7.3由于空气中的水分对测定有干扰，在测定样品时，应将样品空气先通过变色硅胶管，除去水分。

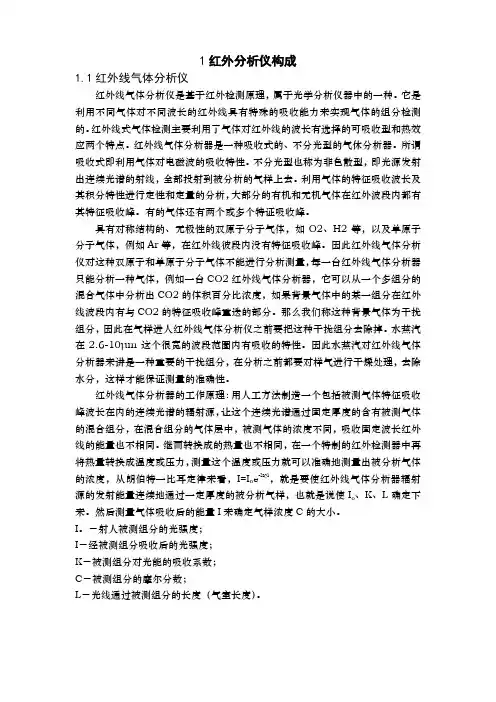

1红外分析仪构成1.1红外线气体分析仪红外线气体分析仪是基于红外检测原理，属于光学分析仪器中的一种。

它是利用不同气体对不同波长的红外线具有特殊的吸收能力来实现气体的组分检测的。

红外线式气体检测主要利用了气体对红外线的波长有选择的可吸收型和热效应两个特点。

红外线气体分析器是一种吸收式的、不分光型的气休分析器。

所谓吸收式即利用气体对电磁波的吸收特性。

不分光型也称为非色散型，即光源发射出连续光谱的射线，全部投射到被分析的气样上去。

利用气体的特征吸收波长及其积分特性进行定性和定量的分析，大部分的有机和无机气体在红外波段内都有其特征吸收峰。

有的气体还有两个或多个特证吸收峰。

具有对称结构的、无极性的双原子分子气体，如O2、H2等，以及单原子分子气体，例如Ar等，在红外线彼段内没有特征吸收峰。

因此红外线气体分析仪对这种双原子和单原子分子气体不能进行分析测量，每一台红外线气体分析器只能分析一种气体，例如一台CO2红外线气体分析器，它可以从一个多组分的混合气体中分析出CO2的体积百分比浓度，如果背景气体中的某一组分在红外线波段内有与CO2的特征吸收峰重迭的部分。

那么我们称这种背景气体为干扰组分，因此在气样进人红外线气体分析仪之前要把这种干拢组分去除掉。

水蒸汽在2.6-10µm这个很宽的波段范圈内有吸收的特性。

因此水蒸汽对红外线气体分析器来讲是一种重要的干扰组分，在分析之前都要对样气进行干燥处理，去除水分，这样才能保证测量的准确性。

红外线气体分析器的工作原理：用人工方法制造一个包括被测气体特征吸收峰波长在内的连续光谱的辐射源，让这个连续光谱通过固定厚度的含有被测气体的混合组分，在混合组分的气体层中，被测气体的浓度不同，吸收固定波长红外线的能量也不相同。

继而转换成的热量也不相同，在一个特制的红外检测器中再将热量转换成温度或压力，测量这个温度或压力就可以准确地测量出被分析气体的浓度，从朗伯特一比耳定律来看，I=I o e-kcl，就是要使红外线气体分析器辐射源的发射能量连续地通过一定厚度的被分析气样，也就是说使I o、K、L确定下来。

红外气体检测分析原理红外气体检测原理与气体分析仪红外线气体分析仪，是利用红外线进行气体分析。

它基于待分析组分的浓度不同，吸收的辐射能不同．剩下的辐射能使得检测器里的温度升高不同，动片薄膜两边所受的压力不同，从而产生一个电容检测器的电号。

这样，就可间接测量出待分析组分浓度。

１．比尔定律红外线气体分析仪是根据比尔定律制成的。

假定被测气体为一个无限薄的平面．强度为k的红外线垂直穿透它，则能量衰减的量为：I=I0e-KCL(比尔定律)式中：I--被介质吸收的辐射强度；I0--红外线通过介质前的辐射强度；K--待分析组分对辐射波段的吸收系数；C--待分析组分的气体浓度；L--气室长度(赦测气体层的厚度)对于一台制造好了的红外线气体分析仪，其测量组分已定，即待分析组分对辐射波段的吸收系数k一定；红外光源已定，即红外线通过介质前的辐射强度I0一定；气室长度L一定。

从比尔定律可以看出：通过测量辐射能量的衰减I，就可确定待分析组分的浓度C了。

２．分析检测原理红外线气体分析仪由两个独立的光源分别产生两束红外线，该射线束分别经过调制器，成为5Hz的射线。

根据实际需要，射线可通过一滤光镜减少背景气体中其它吸收红外线的气体组分的干扰。

红外线穿过两个气室，一个是充满连续流动的待测气体的测量室，另一个是充满不吸收背景气体的参考室。

工作时，测量室内待测气体浓度变化时，吸收的红外光量相应变化，而参考光束(参考室光束)的光量不变。

来自两个腔室的光量差通过探测器，使探测器产生压力差，成为电容探测器的电号。

该号经号调理电路放大后，送至主控制器的显示器和crt显示器。

输出号的大小与被测成分的浓度成正比。

我们所用的检测器是薄膜微音器。

接收室内充以样气中的待测组分，两个接收室中间用一个薄的金属膜隔开，在两测压力不同时膜片可以变形产生位移，膜片的一侧放一个固定的圆盘型电极。

可动膜片与固定电极构成了一个电容变进器的两极。

整个结构保持严格的密封，两接收气室内的气体为动片薄膜隔开，但在结构上安置一个大小为百分之几毫米的小孔，以使两边的气体静态平衡。

室内co2监测装置原理
室内CO2监测装置原理
随着现代科技的发展，人们对室内空气质量的重视程度越来越高。

而CO2作为室内空气中的重要组成部分，对人体健康有着重要影响。

为了确保室内空气的新鲜度，人们研发了一种室内CO2监测装置。

室内CO2监测装置的原理是基于CO2浓度与室内空气质量之间的关系。

装置内部搭载了传感器，能够实时测量室内CO2浓度，并将数据反馈给用户。

当人们呼吸时，会将大量的CO2排放到空气中。

室内CO2监测装置通过传感器感知周围环境中的CO2浓度，当CO2浓度超过一定阈值时，装置会发出警报，提醒用户及时通风换气。

室内CO2监测装置的传感器采用了先进的红外线技术。

红外线技术能够高效地检测CO2分子的特征吸收光谱，从而准确地测量CO2浓度。

该技术具有高灵敏度、高稳定性和高可靠性的特点。

室内CO2监测装置还配备了一个小型显示屏，用于显示当前室内CO2浓度。

用户可以根据显示屏上的数据来判断室内空气质量是否达标，并采取相应的措施。

室内CO2监测装置可以广泛应用于各类室内场所，如家庭、办公室、学校等。

它不仅能够帮助用户及时发现并解决室内空气污染问题，
还能够提高人们的生活和工作环境质量，保障人们的健康。

室内CO2监测装置利用先进的红外线技术，能够实时监测室内CO2浓度，帮助用户了解室内空气质量，提醒及时通风换气。

它是一种科技进步的产物，为人们提供了更加舒适和健康的室内环境。

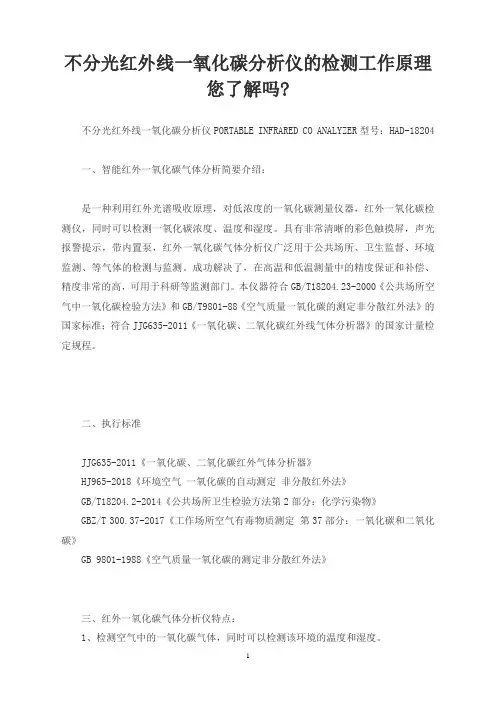

不分光红外线一氧化碳分析仪的检测工作原理您了解吗?不分光红外线一氧化碳分析仪PORTABLE INFRARED CO ANALYZER型号：HAD-18204一、智能红外一氧化碳气体分析简要介绍：是一种利用红外光谱吸收原理，对低浓度的一氧化碳测量仪器，红外一氧化碳检测仪，同时可以检测一氧化碳浓度、温度和湿度。

具有非常清晰的彩色触摸屏，声光报警提示，带内置泵，红外一氧化碳气体分析仪广泛用于公共场所、卫生监督、环境监测、等气体的检测与监测。

成功解决了，在高温和低温测量中的精度保证和补偿、精度非常的高，可用于科研等监测部门。

本仪器符合GB/T18204.23-2000《公共场所空气中一氧化碳检验方法》和GB/T9801-88《空气质量一氧化碳的测定非分散红外法》的国家标准；符合JJG635-2011《一氧化碳、二氧化碳红外线气体分析器》的国家计量检定规程。

二、执行标准JJG635-2011《一氧化碳、二氧化碳红外气体分析器》HJ965-2018《环境空气一氧化碳的自动测定非分散红外法》GB/T18204.2-2014《公共场所卫生检验方法第2部分：化学污染物》GBZ/T 300.37-2017《工作场所空气有毒物质测定第37部分：一氧化碳和二氧化碳》GB 9801-1988《空气质量一氧化碳的测定非分散红外法》三、红外一氧化碳气体分析仪特点：1、检测空气中的一氧化碳气体，同时可以检测该环境的温度和湿度。

2、自带吸气泵可将数十米距离外气体吸入仪器进行测定。

3、具有超大彩色触摸屏、操作方便快捷。

4、仪器显示有PPM和mg/M³两种显示数据，可以自动转换。

5、自动零点校正技术，方便用户在不同季节和时间，进行零点修正、四、智能一氧化碳气体分析仪技术参数：· 检测原理：不分光红外线气体分析法/非分散红外法（国标）· 检测气体：空气中的一氧化碳（CO）· 检测方式：泵吸式· 测量范围：一氧化碳：0.0-50ppm或者200、1000ppm量程温度：-20∽60℃。

实验07 红外线CO2气体分析仪法测定植物光合速率与呼吸速率红外线CO2气体分析仪（IRGA）工作原理：许多由异原子组成的气体分子对红外线都有特异的吸收带。

CO2的红外吸收带有四处，其吸收峰分别在2.69μm、2.77μm、4.26μm 和14.99μm处，其中只有4.26μm的吸收带不与H2O的吸收带重叠，红外仪内设置仅让4.26μm红外光通过的滤光片，当该波长的红外光经过含有CO2的气体时，能量就因CO2的吸收而降低，降低的多少与CO2的浓度有关，并服从朗伯—比尔定律。

分别供给红外仪含与不含CO2的气体，红外仪的检测器便可通过检测红外光能量的变化而输出反映CO2浓度的电讯号。

Ⅰ.密闭系统斜率法一、原理把IRGA与光合作用同化室连接成密闭的气路系统。

将植物材料密封在透明的同化室内，给以适当的光照，同化室内CO2浓度将因植物光合而下降，用IRGA配以适当的记录仪可绘出同化室内CO2浓度随光合时间下降的曲线。

在同化室不漏气、光强度稳定、室内空气不断得到搅动的情况下，该曲线将是一条平滑曲线，在曲线的任一点作切线，即可根据切线的斜率，密闭系统的容积和同化室面积求出在该点的CO2浓度下的光合速率。

二、材料、仪器设备及试剂（一）材料：植物叶片（二）仪器设备：1. 密闭气路光合测定装置：将QGD －07型红外线CO2气体分析仪、XWT－264型自动记录仪、MXQ型气体取样器（图4）、光合作用同化室、温度转换器（测温探头可放在同化室内，输出信号接记录仪）或半导体点温计、橡皮管（内径6～7mm）、塑料气球，按图6所示连接成套，放在一辆医用小推车上。

2. 量子辐射照度计；3. 叶面积仪；4. 铁架台（带试管夹）；5. 0～50℃温度计（用以校正叶室温度）；6. 剪刀；7. 带盖搪瓷盘；8. 纱布。

（三）试剂：1. 无水氯化钙（无水硫酸钙）；2. 烧碱石棉（10目）或碱石灰。

三、实验步骤（一）光合速率的测定1. 安装仪器（1）将安装好的密闭气路光合测定装置安放在靠待测植株1～2m处，接通红外仪、录仪、取样器、温度转换器的供电电源。

红外气体分析仪的功能特点都有哪些随着社会的发展，工业化、城市化不断加速，废气排放问题日益严重。

废气污染不仅直接危害人的健康，还破坏了自然环境。

为了监控和分析废气的成分，净化废气等，需要使用一种高精准且方便便捷的分析仪器——红外气体分析仪。

本文将介绍红外气体分析仪的功能和特点。

红外气体分析仪的原理红外气体分析仪基于红外线吸收光谱技术，利用红外光源向样品发出一束波长范围内的连续的红外光，然后通过样品后检测样品另一侧的光电池，检测红外线吸收情况，从而分析出样品中的气体种类和浓度。

红外气体分析仪的功能特点高精度分析红外气体分析仪采用红外线吸收光谱技术，其检测抗干扰性能好、重复性高，能够准确、快速分析气体类别和浓度，并且精度达到了ppm（百万分之一）级别。

例如，对于二氧化碳的检测，精度高达1ppm。

多种气体的检测红外气体分析仪可以检测多种气体，包括但不限于二氧化碳（CO2）、二氧化硫（SO2）、氨气（NH3）、甲烷（CH4）等。

这些气体都是常见的一氧化碳（CO）、一氧化氮（NO）、硫化氢（H2S）等废气成分，红外气体分析仪可以精准地检测它们的浓度，以此分析废气成分。

高效性能红外传感器的反应速度非常快，可以实现高效便捷的数据监测，快速反映气体浓度变化。

通过气体旁路、多通道通量等技术，红外气体分析仪具有高通量、高响应、高稳定性等特点。

灵活性红外气体分析仪可以安装在现有的系统上，可以与其他传感器组合使用，形成完整的监测系统。

此外，红外气体分析仪可以进行远程监测和数据传输，使其更加灵活和方便。

采样方式多样红外气体分析仪的采样方式主要有两种：取样法和吸取法。

取样法是将气体进样到检测仪器中进行分析，常见于采用高纯气体或空气作为稀释气体的情况。

吸取法是将气体通过吸取管水平进入检测仪器中进行分析，常见于配合降低环境空气中某种气体浓度的排气口使用。

红外气体分析仪的应用场景红外气体分析仪广泛应用于化工、环保、新材料等领域，如：•废气排放监测和分析，包括工业环保、市政环保等；•化工生产过程的气体成分分析；•新材料按照生产过程中的气体成分进行分析和检测；总结红外气体分析仪具有高精度、多种气体检测、高效性能、灵活性、采样方式多样的特点，应用场景也非常广泛，其在废气排放监测和分析、化工生产过程中的气体成分分析、新材料生产等方面的作用不可忽视。

二氧化碳传感器原理
二氧化碳传感器是一种用于测量环境中二氧化碳浓度的仪器。

其工作原理基于二氧化碳分子与特定化学物质之间的作用。

以下是二氧化碳传感器的工作原理：
1. 光学原理：一种常见的二氧化碳传感器工作原理是基于红外线吸收光谱技术。

二氧化碳分子对特定波长的红外线具有吸收能力，当红外线通过气体中的二氧化碳时，被吸收的光强度与二氧化碳浓度成正比。

传感器中的光源发射红外线，经过样品室后，由检测单元测量被吸收的光强度，从而计算出二氧化碳的浓度。

2. 电化学原理：另一种二氧化碳传感器常用的工作原理是基于电化学的方法。

这种传感器通常由两个电极构成：一个工作电极和一个参比电极。

工作电极表面涂有特定的电催化材料，它可以催化二氧化碳分子的电化学反应。

当二氧化碳分子与工作电极表面相互作用时，产生的电流与二氧化碳浓度成正比。

这个电流信号通过传感器电路进行放大和处理，最终转化为二氧化碳浓度值。

3. 谱学原理：谱学是一种通过观察分子在不同能级之间跃迁产生的辐射或吸收光谱，来判断物质成分和浓度的方法。

在二氧化碳传感器中，可以利用谱学原理来测量气体中二氧化碳的浓度。

例如，使用一种称为拉曼散射的技术，通过激光束照射气体样品，观察散射光的频移和强度来确定二氧化碳的浓度。

无论采用哪种原理，二氧化碳传感器都可以通过将测量信号与
已知二氧化碳浓度进行比较，并校准传感器以提供准确的浓度读数。

这种测量方法广泛应用于室内空气质量监测、工业过程控制和环境污染监测等领域。

二氧化碳浓度传感器原理
二氧化碳浓度传感器是一种用于测量空气中二氧化碳浓度的设备。

其工作原理基于二氧化碳分子与传感器表面特定材料之间的相互作用。

该传感器通常采用红外吸收法进行测量。

传感器内部包含一个红外光源和一个红外光探测器，它们分别位于传感器的两端。

红外光源会发射红外光，其中包含特定波长的光线。

当红外光通过空气时，二氧化碳分子会吸收特定波长的红外光。

当空气中含有二氧化碳时，部分红外光将被二氧化碳分子吸收，使得探测器接收到的光信号相对减弱。

根据接收到的光信号的强度变化，传感器可以计算出空气中的二氧化碳浓度。

为了提高传感器的灵敏度和准确度，传感器表面通常会涂覆一层特殊的吸附材料。

这种材料能够更好地吸附二氧化碳分子，增强与红外光之间的相互作用。

这样可以大大提高传感器对二氧化碳浓度的检测能力。

除了红外吸收法，还有其他测量二氧化碳浓度的方法，如化学吸收法和电化学法。

这些方法都是基于二氧化碳与特定物质之间的反应或电化学反应的原理进行测量。

总之，二氧化碳浓度传感器通过测量空气中二氧化碳与传感器表面特定材料之间的相互作用，可以准确地测量出二氧化碳的浓度。

这在环境监测、室内空气质量控制等领域具有重要的应用价值。

一、不分光红外线二氧化碳分析仪简要介绍：可以检测室内CO2浓度、温度和湿度。

仪器带有数据储存256组，配有USB接口，可以连接电脑，具有非常清晰的彩色触摸屏，声光报警提示，带内置泵，广泛用于公共场所、卫生监督所、环境监测站、等CO2气体的检测。

本仪器符合GB/T18204.2-2014，GB/T18204.2-2014公共场所卫生检验方法第2部分：化学污染物（2014-12-1实施）本标准代替GB/T18204.23-2000公共场所空气中一氧化碳测定方法、GB/T18204.24-2000公共场所空气中二氧化碳测定方法等部分二、不分光红外线二氧化碳分析仪仪器特点：1、红外原理检测空气中的：二氧化碳浓度、环境温度和湿度。

2、仪器自带数据存储，储存数据可达256组，可以直接查询检测数据。

3、自带吸气泵可将数十米距离外气体吸入仪器进行测定。

4、带有USB数据接口，可以将数据导入电脑。

5、具有超大彩色触摸屏数字、字符显示、瞬时值、峰值、小值显示。

6、仪器显示有ppm、mg/m3两种显示数据，可以自动转换。

三、不分光红外线二氧化碳分析仪技术参数：原理：不分光红外法，即国标法检测气体：二氧化碳（CO2）、温度、湿度。

测量量范围：0-10000ppm,即0～1％；仪器显示：ppm、mg/m3、温度、湿度测量精度：1ppm.超大彩色触摸屏和数据查询功能。

数据存储256组。

可查询到测量日期时间。

有USB接口、可以和电脑连接。

内置可充电电池。

有：声、光报警响应时间：≤10秒重复性：≤1%（F.S）电池工作时间：连续工作大概200小时左右供电：220VAC+10%；9VDC+10%外形尺寸：205x180x98mm四、不分光红外线二氧化碳分析仪配置:(1)仪器主机(含内置电池)一台(2)充电器一只(3)采样杆一套(4)采样软管一根(5)铝合金携带箱一只(6)操作手册和合格证一份。

红外线分析仪使用说明书一、产品概述红外线分析仪是一种用于检测物体表面温度的仪器，它利用了红外线辐射的原理来测量物体的温度。

本使用说明书将为您提供红外线分析仪的基本功能、操作步骤以及注意事项。

二、产品结构红外线分析仪由以下几个部分组成：1. 主机：包括显示屏、控制面板、测温探头等。

2. 电源适配器：用于提供电源给分析仪。

三、功能和特点1. 高精度测温：红外线分析仪采用先进的测温技术，具有高精度和高灵敏度，能够准确测量目标物体的表面温度。

2. 非接触式检测：使用红外线分析仪进行测温时，无需直接触碰被测物体，极大地提高了测温的安全性。

3. 快速测量：通过红外线分析仪，您可以在短时间内迅速获得目标物体的表面温度，提高了工作效率。

4. 温度报警功能：红外线分析仪具备温度报警功能，当被测物体的温度超出预设范围时，分析仪将发出警告信号，提醒用户。

四、操作步骤1. 确保电源适配器已正确连接，将主机开启。

2. 在显示屏上设置所需测量单位（摄氏度或华氏度）。

3. 确定测温距离，根据被测目标的远近，选择合适的测量距离进行测温。

4. 准心校准：将红外线分析仪对准目标物体，并通过调整分析仪位置，使准心准确显示在目标物体的中心位置上。

5. 触发测量：通过控制面板上的触发按钮，测量被测目标的表面温度。

确保测量时保持红外线分析仪稳定，避免晃动影响测量结果。

6. 结束测量：完成测量后，关闭红外线分析仪，断开电源适配器。

五、使用注意事项1. 请勿将红外线分析仪用于过高温度的物体测量，以免影响仪器的正常工作和寿命。

2. 使用时请注意避免让分析仪与水、油等液体接触，防止仪器损坏。

3. 在测量过程中，请确保目标物体表面干净，无灰尘、污垢等影响测量精度的物质。

4. 使用红外线分析仪时，请注意保持分析仪探头与被测物体之间的距离稳定，避免误差的出现。

5. 长时间不使用红外线分析仪时，请及时关闭仪器，并断开电源适配器。

六、故障排除1. 若红外线分析仪无法开启，请检查电源适配器连接是否正确，电源是否正常，如问题依然存在，请联系售后服务。
