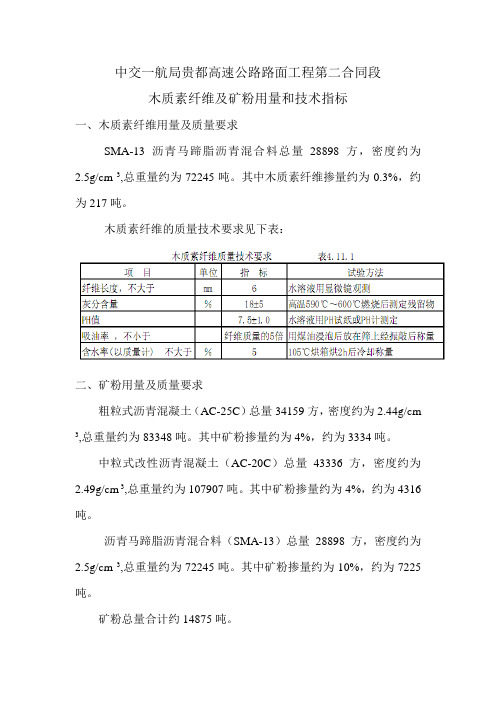

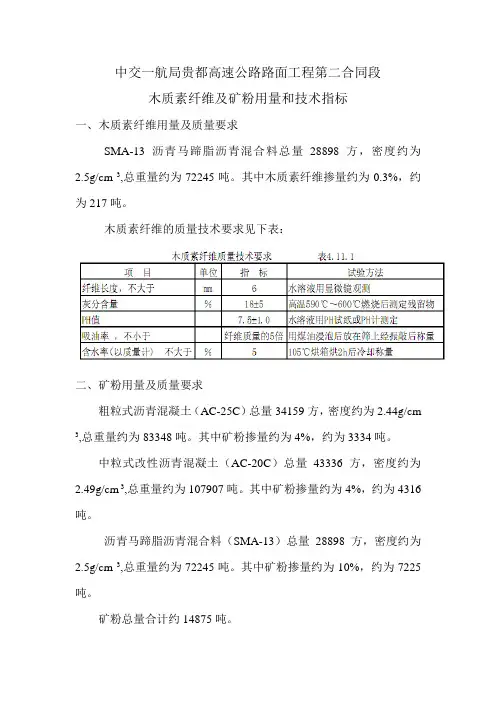

中交一航局贵都高速公路路面工程第二合同段
木质素纤维及矿粉用量和技术指标
一、木质素纤维用量及质量要求
SMA-13沥青马蹄脂沥青混合料总量28898方，密度约为2.5g/cm3,总重量约为72245吨。
其中木质素纤维掺量约为0.3%，约为217吨。
木质素纤维的质量技术要求见下表：
二、矿粉用量及质量要求
粗粒式沥青混凝土（AC-25C）总量34159方，密度约为2.44g/cm 3,总重量约为83348吨。
其中矿粉掺量约为4%，约为3334吨。
中粒式改性沥青混凝土（AC-20C）总量43336方，密度约为2.49g/cm 3,总重量约为107907吨。
其中矿粉掺量约为4%，约为4316吨。
沥青马蹄脂沥青混合料（SMA-13）总量28898方，密度约为2.5g/cm3,总重量约为72245吨。
其中矿粉掺量约为10%，约为7225吨。
矿粉总量合计约14875吨。
矿粉的质量技术要求见下表：。
原材料质量管理制度为加强路面分公司的沥青路面、水稳基层施工质量，提高沥青混合料、水稳混合料的产品品质，按照“源头把关、过程控制、精细管理”的原则。
特制定本管理制度。
第一条材料采购部门、试验室应严格按《公路沥青路面施工技术规范》、《公路基层施工技术规范》、设计图纸、工程量清单、技术服务、监理工程师的要求的原材料技术指标进行质量控制。
第二条试验室应对沥青、改性沥青、石灰岩集料、玄武岩集料、矿粉、纤维、车辙剂等工程材料的合同中的质量条款严格把关，并对材料源头进行考察取样检测。
第三条材料采购部门在材料进场时必须要求供应商到试验室进行登记报检，试验人员和材料员共同检查供货厂家质量保证书。
对于沥青、水泥必须与供货方承运人共同取样签封，以利于质量追溯。
第四条试验室应对进场的原材料进行取样检测，检测合格后通知卸货。
对于试验周期长的材料，如沥青、水泥应取样封样，先卸货再进行试验。
第五条试验人员应不定期检查材料堆放情况，发现堆放不合理或混仓的及时通知材料管理部门进行整改。
第六条试验人员应抽查实际生产过程中的材料是否与计划要求的一致，特别检查玄武岩面层中是否混有石灰岩。
生产配合比管理制度为加强沥青混合料和水稳混合料产品品质，特制定本制度。
第一条根据规范要求，沥青混合料配合比包括目标配合比、生产配合比、生产配合比验证三个阶段。
目标配合比、生产配合比由本试验室进行设计，生产配合比验证应根据工程项目要求由第三方检测机构进行验证。
第二条有监理、技术服务全程监督生产的项目，生产配合比必须经过监理、技术服务同意后签发配合比通知单给生产机组。
第三条无有监理、技术服务监督的项目，根据公司内部要求提供两份生产配合比。
一份用于制备样品的标准生产配合比，一份用于实际生产的配合比。
第四条试验人员每天应对生产机组对配合比的执行情况进行检查，并通过每天的抽提试验对实际生产配合比进行校准，水稳混合料应通过皮带取样进行水洗筛分对配合比进行校准，发现有偏差时及时通知生产机组调整生产配合比。
沥青混凝土原材选择与目标、生产、验证配合比设计调整及注意事项说明城郊工程总经理部沥青站一、公司沥青站简况沥青站划分16个仓。
2个热料成品仓，2个废料仓，1个垃圾仓，1个铣刨料仓，2个玄武岩仓，1个钢结构大棚石屑细集料仓，7个石料仓。
拌合站为德基4000型有6个筛网6个热料仓，5个冷料仓，2个再生料仓。
二、沥青混凝土材料的选择要保证工程质量，必须对工程材料进行严格的选择和检验，这也是在沥青混合料配合比设计前必不可少的一个重要环节。
组成沥青混凝土的原材料主要有：粗集料、细集料、填充料（矿粉）、胶结料（沥青）、稳定剂（纤维）。
选择与确定原材料应根据设计图纸文件以及路面结构和使用品质的要求，按照《规范》的相关规定，结合地材的供应情况，按照相关实验规程的要求进行检验，然后择优选材。
选择原材料按以下原则：技术性好（满足技术指标要求），经济性好，材料稳定，就地取材。
（一）沥青的选择沥青是沥青混凝土的主要组成材料之一，是决定沥青混合料质量的主要因素。
因此选择沥青时，除了要注意沥青自身品质的优劣以外，还要注意沥青标号对当地环境、气温的适应性，既要兼顾冬季的抗裂性，又要兼顾到夏季的抗塑变能力（高温稳定性），气候条件及交通状况，江苏地区根据F40施工规范划分为1-4-1属于夏炎热冬温潮湿，适采用标号为70#沥青。
（二）粗集料的选择粗集料采用洁净、干燥、无风化、无杂质，具有足够的强度、耐磨耗性。
粗集料的质量符合JTG F40-2004 “沥青混合料用粗集料质量技术要求”的规定。
要求必须使用锤击式或锥式破碎机加工的碎石，不得使用鄂式破碎机加工的碎石。
然而反击破生产的石料单价高，镇江当地不生产或运距太远增加了施工成本，往往公司只是进一部分用于应付检查。
（三）细集料的选择细集料一般是指天然砂、人工砂、石屑等，在沥青混合料中增加颗粒间嵌锁作用，减少粗集料间的孔隙，从而增加混合料的稳定性。
公司沥青站细集料采用石灰岩类石屑，石料生产过程中拌合站具有两级抽吸除尘设备，控制细集料中粉尘含量在3%内，质量符合JTG F40-2004 “沥青混合料用细集料质量要求”的规定，通常细集料比表面积大，材质好坏牵扯到沥青用量的多少。
第二章-石料与集料第二章建筑材料《专业知识》科目考试内容及权重分配表本章历年考试内容及权重分配表第一节石料与集料一、石料1.1 石料的岩石学特性1.造岩矿物造岩矿物是具有一定化学成分和结构的天然化合物或单质，简称矿物。
大多数岩石由两种以上的矿物组成。
表2-1 几种代表性造岩矿物2.岩石的分类根据成岩条件将岩石分成三类:岩浆岩—深成岩、喷出岩、火山岩沉积岩—碎屑岩、粘土岩、化学及生物化学岩变质岩—片理状岩、块状岩表2-2 三种岩石种类的特性根据石料组成中二氧化硅成分含量的多少，将岩石分成不同酸碱性石料。
表2-3 岩石的酸碱性亲水系数：表明石料对水亲和力的大小。
亲水系数越大，说明石料与水的结合程度越高，相对应与沥青的结合力就越弱，所以石料的酸碱性直接影响到石料和沥青构成的混合料的性质。
因此为保证沥青混合料的强度，在选择岩石时必须优先采用碱性岩石1.2 石料的物理性质物理常数吸水性抗冻性1）物理常数岩石的物理常数：是反映材料矿物组成、结构状态和特征的参数，与岩石的技术性质有着密切的关系。
常用指标：密度和孔隙率（1）密度密度是指在规定条件下，岩石矿质实体单位体积的质量，根据体积定义的不同，可以分为真实密度和毛体积密度。
2）吸水性岩石吸水性是岩石在规定条件下吸水的能力。
指标：吸水率和饱和吸水率（1）吸水率：在规定条件（常温常压）下，岩石试样最大的吸水质量与干燥岩石试样质量之比，以百分率表示。
（2）饱和吸水率：在强制条件（常温真空）下，岩石试样最大吸水质量与干燥岩石试样质量之比，以百分率表示。
岩石的吸水性能有效的反映岩石裂隙的发育程度，可用来判断岩石的抗冻性和抗风化性。
3）抗冻性岩石的抗冻性，是指岩石在饱水状态下，经受反复冻融循环而不破坏，并不严重降低岩石强度的能力。
室内试验：抗冻性试验试件尺寸：直径和高为50mm圆柱体，或边长为50mm的正立方体。
（1）抗冻性评价指标：冻融质量损失率、冻融系数、饱水系数。

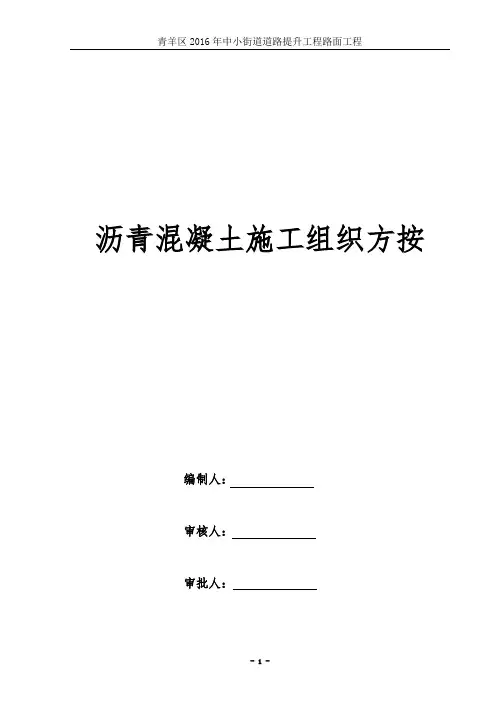

沥青混凝土施工组织方按编制人：审核人：审批人：目录第一章工程说明 (4)一、编制依据 (4)二、工程概况 (4)第二章施工准备 (5)一、现场布置 (5)二、组织管理机构 (5)三、机械设备准备 (6)四、物资准备 (7)五、技术准备 (7)第三章主要施工技术方案 (7)一、沥青路面施工流程 (7)二、施工过程控制 (9)（一）原材料控制 (9)（二）沥青混合料拌和 (15)（三）沥青混合料运输 (17)（四）沥青混合料摊铺碾压 (18)三、成品保护措施 (20)四、特别措施 (21)第四章质量保证措施及预防施工质量通病的措施 (25)一、工程质量保证措施 (25)（一）质量保证技术措施 (25)（二）质量保证体系 (31)（三）质量监控运行控制系统图 (32)（四）质量管理制度 (33)二、预防施工质量通病的措施 (36)第五章特殊季节的施工安排 (38)一、雨天施工措施 (38)二、夜间施工措施 (38)第六章施工安全、环境保护、职业健康安全保证措施 (39)一、安全施工保证措施 (39)二、环境保护保证措施 (41)三、环境因素的有效控制措施 (41)四、职业健康安全保证措施 (42)第七章节能降耗保证措施 (43)一、节能降耗管理目标 (43)二、节能降耗管理网络图 (43)三、节能降耗的有效控制措施 (43)第八章施工进度计划保证措施 (44)一、施工进度节点说明 (44)二、确保总进度计划实施的措施 (44)第九章施工协调配合措施 (45)一、与业主、监理单位的配合 (45)二、与总包单位的配合协调 (46)第一章工程说明一、编制依据1、青羊区2016中小街道道路提升工程施工图纸设计2、国家、部颁的施工技术（验收）规程和规范；3、采用的主要技术规范：(1)《工程测量规范》 GB50026-93(2)《公路沥青路面施工技术规范》 JTGF40-2004(3)《公路工程沥青及沥青混合料试验规程》JTJ 052-2000(4) 《公路工程技术标准》JTG B01-2003(5) 《沥青路面施工及验收规范》GB50092-96(6)《建筑机械使用安全技术规程》 JGJ33-2001(7)《建筑施工安全检查标准》 JGJ59-99(8)《成都市城市道路沥青路面道路结构设计导则》 2011年版（9）《成都市城市道路水泥混凝土路面黑化工程设计及施工指导意见》2015年版二、工程概况青羊区2016年中小街道道路提升工程项目包括东坡片区共计24条道路，总长4公里。

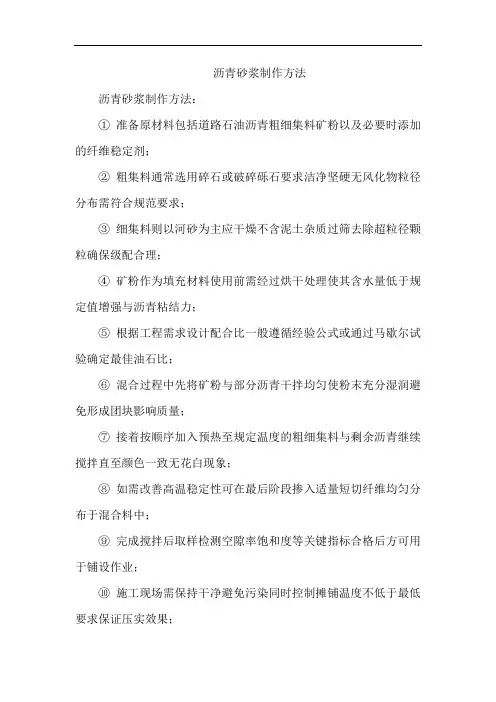

沥青砂浆制作方法
沥青砂浆制作方法：
①准备原材料包括道路石油沥青粗细集料矿粉以及必要时添加的纤维稳定剂；
②粗集料通常选用碎石或破碎砾石要求洁净坚硬无风化物粒径分布需符合规范要求；
③细集料则以河砂为主应干燥不含泥土杂质过筛去除超粒径颗粒确保级配合理；
④矿粉作为填充材料使用前需经过烘干处理使其含水量低于规定值增强与沥青粘结力；
⑤根据工程需求设计配合比一般遵循经验公式或通过马歇尔试验确定最佳油石比；
⑥混合过程中先将矿粉与部分沥青干拌均匀使粉末充分湿润避免形成团块影响质量；
⑦接着按顺序加入预热至规定温度的粗细集料与剩余沥青继续搅拌直至颜色一致无花白现象；
⑧如需改善高温稳定性可在最后阶段掺入适量短切纤维均匀分布于混合料中；
⑨完成搅拌后取样检测空隙率饱和度等关键指标合格后方可用于铺设作业；
⑩施工现场需保持干净避免污染同时控制摊铺温度不低于最低要求保证压实效果；
⑪采用专用摊铺机均匀布料并及时碾压成型确保表面平整密实无明显轮迹；
⑫最后对已完成路段实施交通管制防止早期破坏待冷却硬化至足够强度方可开放通行。

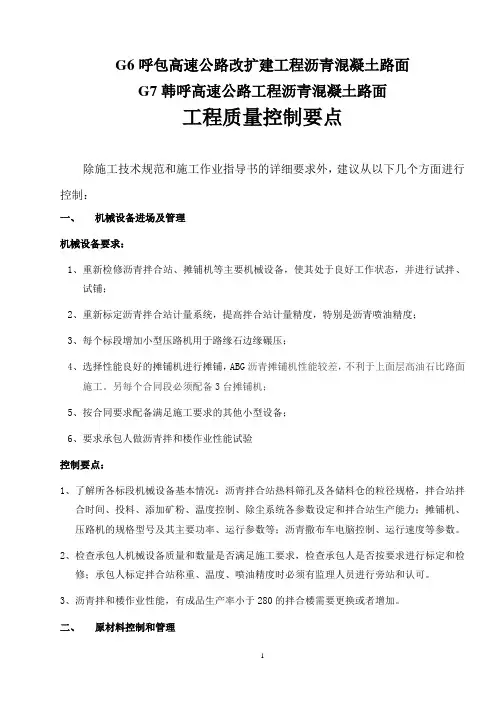

G6呼包高速公路改扩建工程沥青混凝土路面G7韩呼高速公路工程沥青混凝土路面工程质量控制要点除施工技术规范和施工作业指导书的详细要求外，建议从以下几个方面进行控制：一、机械设备进场及管理机械设备要求：1、重新检修沥青拌合站、摊铺机等主要机械设备，使其处于良好工作状态，并进行试拌、试铺；2、重新标定沥青拌合站计量系统，提高拌合站计量精度，特别是沥青喷油精度；3、每个标段增加小型压路机用于路缘石边缘碾压；4、选择性能良好的摊铺机进行摊铺，ABG沥青摊铺机性能较差，不利于上面层高油石比路面施工。
另每个合同段必须配备3台摊铺机；5、按合同要求配备满足施工要求的其他小型设备；6、要求承包人做沥青拌和楼作业性能试验控制要点：1、了解所各标段机械设备基本情况：沥青拌合站热料筛孔及各储料仓的粒径规格，拌合站拌合时间、投料、添加矿粉、温度控制、除尘系统各参数设定和拌合站生产能力；摊铺机、压路机的规格型号及其主要功率、运行参数等；沥青撒布车电脑控制、运行速度等参数。
2、检查承包人机械设备质量和数量是否满足施工要求，检查承包人是否按要求进行标定和检修；承包人标定拌合站称重、温度、喷油精度时必须有监理人员进行旁站和认可。
3、沥青拌和楼作业性能，有成品生产率小于280的拌合楼需要更换或者增加。
二、原材料控制和管理主要原材料要求：1、矿粉、集料、改性沥青、纤维按照招标文件规定的频率进行全面检测，确保原材料质量，经检验合格后方能使用；。
控制的要点：1、严格按照规范要求的频率进行路用碎石筛分检测，认真填写质量记录，杜绝编写假资料现象；2、承包人按规范要求对全部进场材料进行自检，并根据总监办和中心试验室共同确定时间和频率要求送样检测；三、施工方案及技术准备G6 南半幅粘结层及沥青面层施工前，承包人必须重新上报试验路施工组织方案经总监办批准后，方能进行试验路施工；试验路完成后，承包人、监理、中心试验室进行相关试验检测合格，承包人严格按照规范要求编写试验路总结报告作为沥青面层施工开工报告的附件向总监办申请开工，经批复后才能正式开工；面层开工后，承包人每日施工路段必须经过项目监理小组同意才能施工。
注：1坚固性试验可根据需要进行。
2用于城市快速路、主干路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至3％，但必须得到建设单位的批准，且不得用于SMA路面。
3对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，小于0.075mm含量可放宽到3％。
4）粗集料的粒径规格应按表8.1.7-7的规定生产和使用。
表8.1.7-7 沥青混合料用粗集料规格3细集料应符合下列要求：1）含泥量，对城市快速路、主干路不得大于3％；对次干路及其以下道路不得大于5％。
2）与沥青的粘附性小于4级的砂，不得用于城市快速路和主干路。
3）细集料的质量要求应符合表8.1.7-8的规定。
4）沥青混合料用天然砂规格见表8.1.7-9。
5）沥青混合料用机制砂或石屑规格见表8.1.7-10。
中要求。
4矿粉应用石灰岩等憎水性石料磨制。
当用粉煤灰作填料时，其用量不得超过填料总量50％。
沥青混合料用矿粉质量要求应符合表8.1.7-11的规定。
5 纤维稳定剂应在250°C条件下不变质。
不宜使用石棉纤维。
木质纤维素技术要求应符合表8.1.7-12的规定。
8.1.9 沥青混合料配合比设计应符合国家现行标准《公路沥青路面施工技术规范》JTG F40的要求，并应遵守下列规定：1各地区应根据气候条件、道路等级、路面结构等情况，通过试验，确定适宜的沥青混合料技术指标。
2开工前，应对当地同类道路的沥青混合料配合比及其使用情况进行调研，借鉴成功经验。
3各地区应结合当地自然条件，充分利用当地资源，选择合格的材料。
8.1.10基层施工透层油或下封层后，应及时铺筑面层。
8.5.1 热拌沥青混合料面层质量检验应符合下列规定：主控项目1 热拌沥青混合料质量应符合下列要求：1）道路用沥青的品种、标号应符合国家现行有关标准和本规范第8.1节的有关规定。
检查数量：按同一生产厂家、同一品种、同一标号、同一批号连续进场的沥青（石油沥青每100t为1批，改性沥青每50t为1批）每批次抽检1次。
