轴线投测

高层建筑物轴线竖向投测允许偏差随着城市化进程的不断推进，高层建筑物的建设越来越多，为了保证建筑物的安全性和美观性，轴线竖向投测成为了一个重要的环节。

然而，在实际建设中，轴线竖向投测往往会存在一些偏差，这些偏差对建筑物的质量和安全性产生着不可忽视的影响。

因此，本文将探讨高层建筑物轴线竖向投测允许偏差的问题。

一、轴线竖向投测的意义轴线竖向投测是指在建筑物竣工前，通过仪器测量将建筑物所有楼层的轴线垂直投影到地面上，以确定建筑物的准确位置和姿态，保证建筑物的安全性和美观性。

轴线竖向投测是建筑物竣工验收的重要环节之一，也是保证建筑物质量和安全性的必要手段。

二、轴线竖向投测存在的偏差在实际建设中，由于各种因素的影响，轴线竖向投测往往会存在一些偏差。

主要原因如下：1. 地基不均匀。

由于地基的不均匀性，建筑物的地基会存在一些高低不平的情况，导致轴线竖向投测存在一定的偏差。

2. 建筑物自身结构问题。

在建筑物的设计和施工过程中，可能会存在一些设计和施工问题，例如墙体倾斜、柱子偏位等，导致轴线竖向投测存在一定的偏差。

3. 测量仪器误差。

轴线竖向投测需要使用专业的测量仪器进行测量，如果测量仪器存在误差，也会导致轴线竖向投测存在一定的偏差。

三、轴线竖向投测允许偏差的标准为了保证建筑物的安全性和美观性，国家对轴线竖向投测允许偏差进行了严格的规定。

根据《建筑工程质量验收规范》（GB50203-2011）的规定，高层建筑物轴线竖向投测的允许偏差如下：1. 建筑物的整体偏差不得超过1‰，即建筑物高度的1‰。

2. 单层楼面偏差不得超过5mm。

3. 相邻楼层的轴线偏差不得超过10mm。

以上标准是国家对轴线竖向投测允许偏差的严格规定，建筑物竣工验收时必须满足以上标准。

四、轴线竖向投测允许偏差的影响轴线竖向投测存在偏差会对建筑物的安全性和美观性产生不可忽视的影响。

具体如下：1. 对建筑物的安全性产生影响。

轴线竖向投测存在偏差会导致建筑物的结构承载能力不足，从而影响建筑物的安全性。

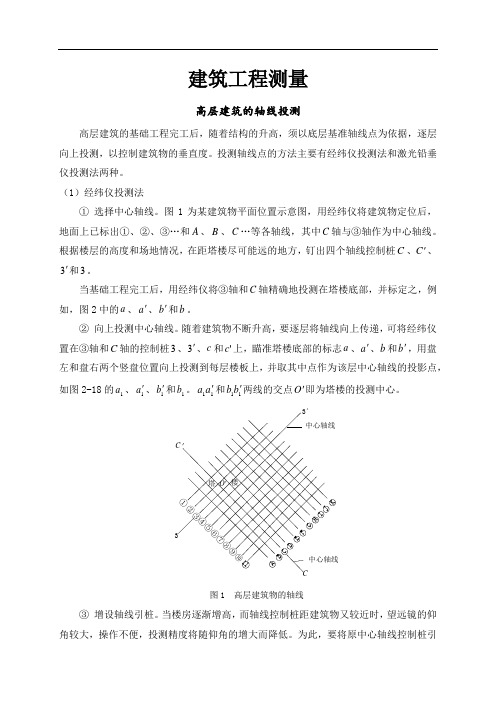

建筑工程测量高层建筑的轴线投测高层建筑的基础工程完工后，随着结构的升高，须以底层基准轴线点为依据，逐层向上投测，以控制建筑物的垂直度。

投测轴线点的方法主要有经纬仪投测法和激光铅垂仪投测法两种。

（1）经纬仪投测法① 选择中心轴线。

图1为某建筑物平面位置示意图，用经纬仪将建筑物定位后，地面上已标出①、②、③…和A 、B 、C …等各轴线，其中C 轴与③轴作为中心轴线。

根据楼层的高度和场地情况，在距塔楼尽可能远的地方，钉出四个轴线控制桩C 、C '、3'和3。

当基础工程完工后，用经纬仪将③轴和C 轴精确地投测在塔楼底部，并标定之，例如，图2中的a 、a '、b '和b 。

② 向上投测中心轴线。

随着建筑物不断升高，要逐层将轴线向上传递，可将经纬仪置在③轴和C 轴的控制桩3、3'、c 和'c 上，瞄准塔楼底部的标志a 、a '、b 和b '，用盘左和盘右两个竖盘位置向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图2-18的1a 、1a '、1b '和1b 。

11a a '和11b b '两线的交点O '即为塔楼的投测中心。

3中心轴线中心轴线3＇＇塔＇楼①⑤②③④⑥⑦⑧⑨⑩11ABCEDFGHIJKCC O图1 高层建筑物的轴线③ 增设轴线引桩。

当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度将随仰角的增大而降低。

为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋顶上。

具体做法是将经纬仪安置在已经投上去 的中心轴线上，瞄准地面上原有的轴线控制桩C 和C '、3和3'，将轴线引测到远处，如图3的1C 和1C '即为新的C 轴控制桩。

更高的各层中心轴线可将经纬仪安置在新的引桩上，按上述方法继续进行投测。

33＇＇o ＇αααα1＇＇＇＇11＇1C Cb b bC图2 经纬仪法投测建筑轴线 图3 轴线引桩的增设（2）激光铅垂仪投测法激光铅垂仪是一种专用的铅直定位仪器，适用于高烟筒、高塔等高层建筑的铅直定位测量。

施工测量方案与技术措施施工测量是建筑工程的重要环节，测量人员应在作业中采取各种措施，保证测量精度，做到标准化、规范化、程序化，更好地为工程服务。

（一）人员组织及设备配备1、人员组织1名专业测绘工程师，一名持证上岗测量工负责现场测量工作。

2、设备配备本工程拟采用光学经纬仪控制，检测轴线和垂直度；自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。

（二）定位放线1、定位放线依据根据建筑设计总平面布置图确定平面控制方案和施测精度，以规划部门指定的建筑红线桩，国家高程标准桩及现场放线点进行现场轴线控制网和标高控制点的引测。

2、平面控制网的测设（1）场区平面控制网布设原则平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

（2）主轴线控制桩的建立根据建筑物平面形状的特点，利用给定现场放线点定出主控轴线。

定位放线时精确测出控制轴线网，并将标桩设在便于观测又不易遭到破坏的地方加以固定、保护。

（3）定出主轴线控制网以后，依据基础平面图采用直角坐标定位放样的方法加密出建筑物其它轴线，经角度、距离校测符合点位限差要求后，布设建筑物平面矩形控制网。

3、轴线投测控制方法（1）±0.00以下轴线控制施工测量①轴线控制桩的校测在基础施工过程中，根据场区首级平面控制网校测，对轴线控制桩每半月复测一次，以防桩位移动。

②轴线投测方法±0.00以下的基础施工采用经纬仪方向线交会法来传递轴线、引测投点误差不应超过±3mm，轴线间误差不应超过±2mm。

（2）±0.00以上轴线控制施工测量①主体轴线在基础施工完后，根据控制轴线将控制线投测到基础之上，作为轴线向上传递的依据。

在楼板完工后，根据基础上中心线，采用外控法中的侧向借线法将中心线投测到施工层，作为放线依据。

②竖向投测前，应对基准点控制网进行校测，校测精度不宜低于建筑物平面矩形控制网精度，以确保轴线竖向传递精度。

高层建筑轴线的投测方法摘要：高层建筑施工测量的主要任务是将轴线精准地向上引测和进行高程传递。

由于高层建筑层数多、高度大、平面造型复杂、设备装修标准高等特点，这就要求建筑施工测量要更加精确，测量误差必须控制在允许偏差范围内。

文章对高层建筑施工竖向测量轴线引测常用的外控法和内控法进行了阐述。

关键词：高层建筑；施工测量；内控法；激光铅锤仪；引言：近年来，随着我国城市化进程的发展，高层建筑在我国的数量有了迅猛增长，现在在县级城市看到高层建筑已不足为奇，有的地域乡镇级城市已经开始建造高层建筑。

施工测量是高层建筑施工的首要条件和前提，其主要任务是将建筑物的轴线精确的向上引测和将建筑高程向上传递，为施工提供可靠的依据。

由于建筑的竖向偏差对工程受力情况有直接影响，所以测量要尽量精确。

高层建筑物轴线的投测，控制方法常用外控法和内控法两种，按照使用的观测仪器，可分为经纬仪投测法、吊线坠法、激光铅锤仪法等。

由于外控法对施工现场要求较高，当施工现场较宽阔时可采用外控法，现施工测量多使用内控法。

一、外控法外控法是在建筑物外部，利用经纬仪，根据建筑物控制桩进行轴线竖向投测的方法。

是将经纬仪安置在事先测设好的轴线控制桩上，严格整平仪器，用望眼镜瞄准建筑物底部已标出的轴线，用盘左和盘右分别向上投测到施工层楼面上，并取其中点作为该层轴线控制点的投影点。

该方法特点是使用仪器较少，但随着建筑物的增高，轴线控制桩距建筑物又较近时，望眼镜的仰角较大，操作不便，投测精度也会降低，另外，该方法要求场地宽阔，目前应用较少。

二、内控法当施工场地窄小，无法在建筑物之外的轴线上安置仪施测时，多使用内控法。

依据仪器的不同，内控法又可分为吊线坠法、激光铅垂仪法、天顶锤准测量及天底垂准测量四种投测方法。

（1）、吊线坠法吊线坠法是使用较重的特制线坠悬吊，以首层靠近建筑物轮廓的轴线交点为准,直接向各施工层悬吊引测轴线。

吊线坠法竖向测量一般用于高度为50~100m的高层建筑施工中。

上一篇：钢筋基本算法，学...下一篇：85条高级AutoCAD...|返回日志列表[转]关于轴线的引测删除编辑各位同仁都说了不少，现将我管理的一个高层建筑的施工测量方案附后供参考。

本工程为高层建筑，主体结构的施工测量控制是本工程测量的重点。

由三人组成的专职测量小组负责整个工程的施工放线工作。

测量工具配备齐全且重新经过检测，常州“大地”全站仪一台，激光垂线仪一台，DS3水准仪二台，5m塔尺三根。

整个施工测量分三阶段进行，即基础施工阶段、主体施工阶段、装饰施工阶段。

一、施工测量准备1、认真熟悉设计文件，掌握和复算基础工程各轴线标高的关系与数据元素。

2、编制起算控制点，分解设计文件主轴线，关键部位的平面，高程数据表，并严格进行校对和复算。

3、根据现场实际情况，编制测量实施计划和方案并通过业主和监理审批。

4、技术交底层层落实，包括施工工艺和质量要求。

5、定位依据点的校测：根据规划办提供的规划红线及建设方提供的定位依据点作为建筑定位的基准点。

施测前，校核依据点间的相对位置及坐标关系是否正确。

定位依据点的校测，采用常州“大地”全站仪，精确测角、丈量并依据图绝对坐标，计算出相对位置与实测值校核，符合要求后方可施工测量。

6、水准点的校测：对给定的水准点，采用DS3水准仪，往返复测，前后视距尽量等长以确保精度，若实测高差平均值与给定高差值之差小于±5 时（n为实测站数）或±20 （L为测线长度，km为单位）所给水准点符合要求。

二、控制网的建立1、平面控制网的建立由于本工程1#楼和2#楼组合体为异型，带有200度的夹角边。

为了保证该工程定位准确，首先利用智能全站仪，依据测绘管理部门提供的1#、2#楼的各个控制点和建设单位提供的座标TP001（.X=65420.227；Y=53381.699），TP002（X=65385893；Y=53474.317），V0101（X=65293.909；Y=53283.947）；进行定位测量桩位角度，距离复测，符合点位限差要求后，再测设建筑物主轴控制线上（至少从纵横两条），2、高程控制网的建立该工程高程控制点，根据业主移交的±0.000=，采用DS3水准仪分别沿正反方向将±0.000点转测至栋建筑物各角点并测设至起始点，形成相同的闭合抄测路线，两次抄测误差满足规范要求后，取两次结果平均值作为建筑施工的高程控制点。

第十章民用建筑施工测量民用建筑施工测量主要包括放样、基础施工测量、墙体工程施工测量以及使用基础皮数杆和墙体轴线测设等。

第一节概述民用建筑是指供人们居住、生活和进行社会活动用的建筑物，如住宅、医院、办公楼和学校等，民用建筑分为单层、低层（2〜3层）、多层（4〜8 层）和高层（9 层以上）。

因民用建筑的类型、结构和层数各不相同，因而施工测量的方法和精度要求也有所不同，民用建筑施工测量就是按照设计的要求将民用建筑的平面位置和高程测设出来。

施工测量的过程主要包括建筑物定位、细部轴线放样、基础施工测量和墙体工程施工测量等。

在进行施工测量前，应做好以下准备工作。

一、熟悉设计图纸设计图纸是施工测量的主要依据，测设前应充分熟悉各种有关的设计图纸，了解施工建筑物与相邻地物的相互关系以及建筑物本身的内部尺寸关系，准确无误地获取测设工作中所需要的各种定位数据。

与测设工作有关的设计图纸主要如下。

1．建筑总平面图如图10-1 所示，建筑总平面图给出了建筑场地上所有建筑物和道路的平面位置及其主要点的坐标，标出了相邻建筑物之间的尺寸关系，注明了各栋建筑物室内地坪高程，是测设建筑物总体位置和高程的重要依据。

图10-1 建筑总平面图2．建筑平面图建筑平面图标明了建筑物首层、标准层等各楼层的总尺寸，以及楼层内部各轴线之间的尺寸关系，如图10-2 所示，它是测设建筑物细部轴线的依据。

3．基础平面图及基础详图如图l0-3 所示，基础平面图及基础详图标明了基础形式、基础平面布置、基础中心或中线的位置、基础边线与定位轴线之间的尺寸关系、基础横断面的形状和大小以及基础不同部位的设计标高等，它是测设基槽（坑）开挖边线和开挖深度的依据，也是基础定位及细部放样的依据。

图10-2 建筑平面图图10-3 基础平面图及基础详图4．立面图和剖面图如图l0-4 所示，立面图和剖面图标明了室内地坪、门窗、楼梯平台、楼板、屋面及屋架等的设计高程，这些高程通常是以± 0.000 标高为起算点的相对高程，它是测设建筑物各部位高程的依据。

工程测量轴线投测方案一、前言在土木工程领域，轴线投测是一项非常重要的工作。

轴线投测是指绘制工程图纸上各种轴线的工作，它是土木工程建设中必不可少的一部分。

通过对轴线位置的准确测量，可以保证工程施工的精度和质量，保证工程安全、美观且符合设计要求。

因此，在工程测量中，轴线投测是一项至关重要的工作。

本方案将详细介绍轴线投测的具体步骤，包括需要使用的测量仪器、测量方法、数据处理和报告生成等。

通过本方案的实施，将确保土木工程轴线投测的准确性和可靠性。

二、测量目的1.准确测量轴线的位置，包括中心线、横截面轴线、曲线轴线等，确保其符合设计要求；2.提供施工所需的准确轴线图纸，指导施工过程中的定位、开挖、浇筑等工作；3.为施工单位提供可靠的参考数据，确保施工准确性和施工质量。

三、测量准备1.测量仪器a)全站仪：用于测量轴线位置、海拔高程等数据；b)测距仪：用于测量点位间的距离；c)水准仪：用于测量水平线，确保轴线的水平位置；d)计算机和绘图软件：用于数据处理和轴线图纸的绘制。

2.测量人员本次轴线投测需要具备一定测量经验和技术能力的测量人员，确保测量数据的准确性和可靠性。

3.工作环境在测量过程中，需要保持测量环境的稳定和安静，以确保精准测量数据的获取。

四、测量步骤1.确定测量范围首先需要明确需要测量的轴线范围，包括轴线的起止点、曲线位置、横截面轴线等。

根据设计图纸和实际工程需求，确定测量范围。

2.线路规划根据测量范围和地形地貌，制定合理的测量路线和布点方案，确保能够全面、准确地测量轴线位置。

3.设置基准点在测量范围内选择适量的基准点，对其进行坐标标定和测量，作为轴线测量的起始点和参考点。

4.采用全站仪测量使用全站仪对测量范围内的轴线进行测量，包括坐标测量、高程测量等，确保测量数据的准确性。

5.校核数据在全站仪测量完成后，将测量数据进行校核，确保各项数据的准确性和一致性，如坐标数据、高程数据等。

6.绘制轴线图纸利用计算机及绘图软件，将测量数据进行处理和整理，绘制轴线图纸，并标注必要的测量信息，包括轴线长度、坐标值、高程值等。

高层建筑物轴线竖向投测允许偏差随着城市化进程的不断加快，高层建筑物的建设也越来越普遍。

在高层建筑物的建设中，轴线竖向投测是一项非常重要的工作。

轴线竖向投测是指将建筑物轴线在垂直方向上投射到地面上，以确定建筑物的位置和高度。

在轴线竖向投测中，允许一定的偏差，本文将就高层建筑物轴线竖向投测允许偏差进行探讨。

一、高层建筑物轴线竖向投测的重要性高层建筑物轴线竖向投测是建筑物建设的基础工作之一，它对于建筑物的位置、高度、平面布局等方面都具有重要的影响。

在建筑物的建设过程中，轴线竖向投测是第一步，它将直接影响到建筑物的整体设计和施工。

如果轴线竖向投测出现偏差，将会导致建筑物的高度、位置、平面布局等方面出现问题，从而影响到建筑物的使用效果和安全性。

二、高层建筑物轴线竖向投测允许偏差的原因高层建筑物轴线竖向投测允许一定的偏差是因为建筑物的施工过程中，存在一些不可控因素。

例如，地基的承载力、土壤的稳定性、施工机械的精度等因素都会影响到建筑物的轴线竖向投测。

在实际施工中，这些因素难以完全控制，因此建筑物轴线竖向投测允许一定的偏差是必要的。

三、高层建筑物轴线竖向投测允许偏差的标准高层建筑物轴线竖向投测允许偏差的标准是由国家相关部门制定的，其目的是确保建筑物的安全性和使用效果。

根据国家标准，高层建筑物轴线竖向投测允许偏差的标准为：1、建筑物高度在100米以下时，允许偏差为±10厘米；2、建筑物高度在100米以上时，允许偏差为±15厘米。

这些标准是建筑物轴线竖向投测允许偏差的最高限度，建筑物的实际偏差应当尽可能地小于这个标准。

四、高层建筑物轴线竖向投测允许偏差的影响高层建筑物轴线竖向投测允许偏差会对建筑物的使用效果和安全性产生影响。

其主要影响体现在以下方面：1、建筑物的平面布局：如果轴线竖向投测出现较大偏差，将会导致建筑物的平面布局出现问题，从而影响到建筑物的使用效果。

2、建筑物的高度：轴线竖向投测偏差过大，将会导致建筑物的高度出现较大偏差，从而影响到建筑物的外观效果和使用效果。
