ABB公司低压成套设备3C培训教材第一章概述概念：低压成套开关设备和控制设备是由一个或多个低压开关设备和与之相关的控制、测量、信号、保护及调节等设备，由制造商负责完成所有内部的电气和机械的连接，用结构部件完整的组装在一起的一种组合体，可由主电路和服主电路组成。
低压成套开关设备通常为额定电压交流不超过1000V，频率不超过1000Hz,直流不超过1500V的产品。
低压成套开关设备适用于与发电、输电、配电和电能转换的设备以及控制电能消耗的设备配套使用的成套设备，也适用于频率更高的装有控制及功率器件的成套设备，但在这种情况下需满足相应的附加要求。
1.4.2 强制性产品认证模式（1）第一种认证模式：型式试验。
（2）第二种认证模式：型式试验加认证后监督（市场抽样检验）。
（3）第三种认证模式：型式试验加认证后监督（工厂抽样检验）。
（4）第四种认证模式：第二种与第三种认证模式的综合。
（5）第五种认证模式：型式试验加工厂质量体系评定加认证后监督（质量体系复查加工厂和市场抽样）。
包括以下全部或部分环节：①认证申请；②型式试验；③初始工厂检查；④抽样检测；⑤认证结果评价和批准；⑥获证后的监督。
（6）第六种认证模式：工厂质量体系评定加认证后的质量体系复查。
（7）第七种认证模式：批量检验。
根据规定的抽样方案，对一批产品进行抽样检验，并据此对该批产品是否符合要求进行判断。
（8）第八种认证模式：100％检验。
第2章产品标准及检测要求2.1.1 产品认证标准2.1.1.1 强制性产品认证标准1. 低压成套开关设备和控制设备《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》（GB 7251.1—2019）。
2. 母线干线系统《低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求》（GB 7251.2—2019）。
3. 配电板《低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求》（GB 7251.3—2019）。
(精编)高低压成套开关设备工艺培训教材编写说明1引言柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。
作为柜体它既要满足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的分配等），还要满足柜体的固有要求（如坚固可靠、整齐美观、调整容易等）。
由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。
2柜体结构和工艺特点对于柜体结构及其工艺大致可以从：结构形式、连接方式、构件取材等方面加以区分。
2．1从结构形式上分（1）固定式：能满足各电器元件可靠地固定于柜体中确定的位置。
柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。
这种柜有单列，也有排列。
为了保证柜体形位尺寸，往往采取各构件分步组合方式，一般是先组成两片或左右两侧，然后再组成柜体，或先满足外形要求，再顺次连接柜体内务支件。
组成柜体各棱边的零件长度必须正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。
对于柜体两侧面，固考虑排列需要，中间不能有隆起现象。
另外从安装角度考虑，底面不能有下陷现象。
在排列安装中，地基平整是先决条件，但干整度和柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，因为差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点，然后逐步垫正扩排，在底面干整度较理想并可预测条件下，也可采取由中间向两侧扩排方式，使积累差值均布。
为了易于调整，抵消公差积累，柜体宽度公差都取负值。
柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求。
对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。
高低压开关柜通电试验台的参数介绍高低压开关柜通电试验台是一种用于测试开关柜功能是否正常的设备。
通电试验台的参数直接影响到测试结果的准确性和设备的安全性。
本文将介绍高低压开关柜通电试验台的参数并对其作出解释。
1. 输入电压在使用试验台进行测试之前，需要将其连接到电源，并输入相应的电压。
输入电压是通电试验台的基础参数之一，对于不同的试验台型号和需求可以有不同的输入电压要求。
常见的输入电压为220V、380V或华北地区的380V/220V三相四线制。
2. 输出电压试验台输出电压是指它向被测试对象发出的电压，即开关柜所需的电压。
输出电压要求根据被测试对象的不同而不同，一般为220V、380V或其他。
3. 输出电流输出电流是指试验台向被测试对象发出的电流，也是通电试验台的定额参数之一。
输出电流要求根据被测试对象的不同而不同，一般为1A、5A、10A等。
4. 幅值幅值是指交流电压或交流电流的最大值示值。
高低压开关柜通电试验台的交流电压或电流的幅值可以被调整和显示。
根据被测试对象的不同，一般设定幅值在0-750V之间。
5. 频率频率是指周期内电压或电流变化的次数，以赫兹(Hz)为单位。
高低压开关柜通电试验台的频率可以被调整和显示。
根据被测试对象的不同，一般设定频率在45-65Hz之间。
6. 升压时间升压时间是指开关柜从筐底电源通过试验台升到额定电压所需的时间。
升压时间可以影响开关柜的稳定性以及通电试验台的使用寿命。
一般来说，升压时间的设定范围是1-5s。
7. 试验时间试验时间是每次开关柜测试所需的时间长度。
测试时间可以对开关柜继电器、电容器、控制器、短路器、直流器的操作进行全面检测，预防开关柜故障。
根据测试对象的不同，试验时间一般为2-5s。
8. 负载电流负载电流是指试验台输出电流的大小，即开关柜所承受的电流负荷。
由于市面上开关柜类型繁多，负载电流根据不同的开关柜而有所不同，而负载电流也是通电试验台的重要性参数之一。
最新成套电气设备基础知识培训成套开关设备基础知识培训2019 年 3 月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF6 封闭式组合电器（GIS）4、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current ，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent ，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
高低压开关柜通电试验台的参数介绍高低压开关柜通电试验台是一种用于测试电力设备的设备。
在使用之前，我们需要了解试验台的参数，以确保测试能够顺利进行。
本文介绍高低压开关柜通电试验台的参数及其功能。
1. 电源输入参数高低压开关柜通电试验台的电源输入参数包括电压、频率、相数等参数。
在电力设备的测试中，需要测试各种不同电压和频率的设备，因此试验台需要具备相应的电源输入参数。
以下是电源输入参数的详细介绍：•电压输入范围：0-500V，可以测试各种不同电压的设备。
•频率输入范围：40-70Hz，可以测试各种不同频率的设备。
•相数：提供1相和3相两种不同的输入方式，可以测试不同相数的设备。
2. 试验通道参数试验通道参数包括试验通道数、试验通道类型等参数。
试验通道是将电力设备与试验设备连接的通道，其中的参数会对测试结果产生影响。
以下是试验通道参数的介绍：•试验通道数：试验台通常具备多个试验通道，可以同时测试多个电力设备。
•试验通道类型：试验通道类型包括高压通道、低压通道等。
3. 功能参数高低压开关柜通电试验台的功能参数主要包括储能电容器容量、输出电压等参数。
以下是功能参数的详细介绍：•储能电容器容量：储能电容器是试验台的一个重要组成部分，它能够存储大量的电能，在测试中能够提供稳定的电源输出。
•输出电压：试验台需要具备多种不同的输出电压，以满足各种不同设备的测试需求。
•输出电流：试验台还需要具备多个不同的输出电流，以满足各种不同电流设备的测试需求。
•输出功率：试验台的输出功率需要满足不同电力设备的测试需求。
4. 安全参数在测试电力设备时，安全因素非常重要。
高低压开关柜通电试验台也需要具备一些安全参数，以确保测试过程中的安全。
以下是安全参数介绍：•过载保护：试验台有过载保护功能，保护试验台不受过载损坏。
•过压保护：试验台有过压保护功能，当输出电压超过额定值时，会自动断电保护。
•漏电保护：试验台有漏电保护功能，当试验中出现漏电时，会立即切断输出电源。
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改高低压成套设备基础知识高低压成套配电装置,又称成套开关设备或开关柜。
是以开关设备为主体，将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备，它用于配电系统，作接受与分配电能之用。
对线路进行控制、测量、保护及调整。
主要有高、低压开关柜，箱变等1. 开关柜的特点(a) 开关柜作为封闭式半封闭式，对电器元件及辅助件保护性好，能有效地防止灰尘、雨水、动物随意进入而影响供电的质量。
(b) 开关柜独立性好，能有效的防止因电路等故障使事故扩大。
(c) 开关柜联锁比效比较可靠、全面、安全性能高。
(d) 便于运输和安装。
(e) 能与微机结合，实现自动化管理。
(f) 开关柜为金属外壳，从强度和刚度都能满足要求，而且壳体都可确保安全可靠接地。
2. 开关柜的分类 (a) 按柜体的结构特点分为开启式和封闭式两种。
开启式柜体结构简单，造价低，一次元件之间一般不隔开，母线外露。
封闭式的则将一次电器元件用隔板分隔成不同的小室，较开启式的安全，可以防止事故的扩大，但造价要高。
(b) 按一次电器元件固定的特点分为固定式和手车式。
固定式柜体一次元件安装完后，位置是不动的，但检修较为不便，而手车式的柜体断路器及操动机构全部在手车上（有时包括互感器、仪表等），检修断路器及机构等元件时，可将手车推出柜外，所以比较安全、方便、缺点是增加活动触头使回路电阻增加。
(c) 按电压等级分为低压、及高压开关柜(d) 按使用环境可分为户内式与户外式，以及一般环境型与特殊环境型（即矿用、温热带、高原型）3. 柜体3.1柜体外形尺寸的允许偏差见表7（等于JB/T6753.4中4.1表1的A级）表7 柜体外形尺寸的允许偏差3.2结构间隙差结构间隙指结构外表的结构要素之间如门与门、门与其它结构要素之间形成的同一间隙或平行间隙。
目录前言 (3)参考文献 (4)第一章柜体1．高压柜 (5)2．低压柜 (9)3．YK-12（40.5）变电站 (12)4．YB-12(6)/0.4 小型箱式变电站 (14)5．三箱、控制台 (15)6．交直流屏、PK 屏、计量屏、信号屏、模拟屏 (17)第二章一次元件1．高压断路器 (23)2．低压断路器 (29)3．互感器 (32)4．隔离开关 (37)5．交流接触器、热继电器 (37)6．电容器 (38)7．变压器 (39)8．其它 (41)第三章二次元件1．仪表 (43)2．主令开关、按钮、指示灯 (46)3．继电器 (47)4．微机保护装置 (50)5．变频器、软起动器 (52)第四章线材类1．铜铝排 (54)2．控制电缆 (56)第五章方案设计1．高压成套方案设计原则 (57)2．低压成套方案设计原则 (61)3．方案设计示例 (63)第六章二次设计1．低压设计原则及示例 (67)2．高压设计原则与示例 (72)3．典型低压控制原理分析 (74)4．典型高压控制原理分析 (77)5．电气常识 (79)6．电气保护原理分析 (90)第七章质量检验1．质量检验原则 (101)2．成套电器检验常识 (102)3．试验部分 (103)4．售前与售后服务 (107)第八章报价知识1．报价分类 (110)2．报价名词内容 (110)3．成本核算常识 (110)4．二次报价一般知识 (110)5．无图报价依据 (111)6．报价示例 (112)7．母排价位计算参考 (113)第九章供应与生产、调度1．原材料供应与零库存管理 (114)2．元器件供货周期 (114)3．工程成本与生产成本的核算 (114)4．工程生产时间的安排 (114)5．协调供应与技术、质检与技术的关系 (114)6．合同评审内容 (115)第十章管理与技术分析1．管理需要技术支持 (117)2．管理思路符合产品特点 (118)3．产品质量通过管理保障 (121)4．技术需管理方法来实现 (122)行业展望 (123)同行企业 (124)前言随着我国经济建设的迅猛发展，电力事业的发展保证经济建设的稳定，输配电设备在电力部门与广大企事业用户的支持下有飞跃式发展，为此，我们公司抓住时机，提高产品的质量，开发新产品，不断满足新老用户的需要，状大自身。

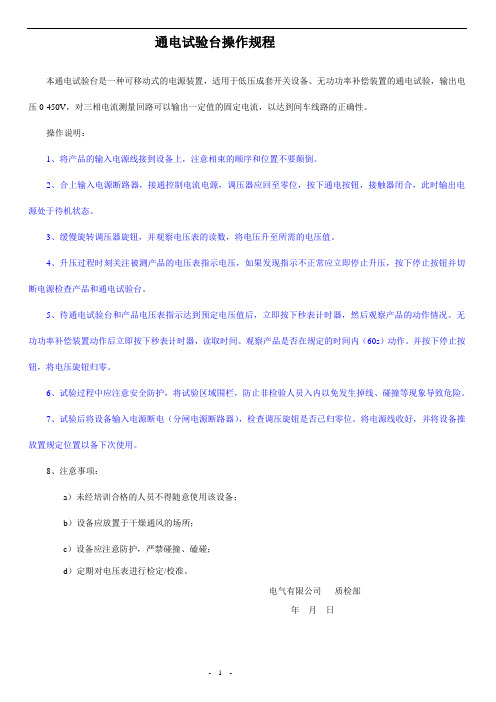

通电试验台操作规程
本通电试验台是一种可移动式的电源装置，适用于低压成套开关设备、无功功率补偿装置的通电试验，输出电压0-450V，对三相电流测量回路可以输出一定值的固定电流，以达到间车线路的正确性。
操作说明：
1、将产品的输入电源线接到设备上，注意相束的顺序和位置不要颠倒。
2、合上输入电源断路器，接通控制电流电源，调压器应回至零位，按下通电按钮，接触器闭合，此时输出电源处于待机状态。
3、缓慢旋转调压器旋钮，并观察电压表的读数，将电压升至所需的电压值。
4、升压过程时刻关注被测产品的电压表指示电压，如果发现指示不正常应立即停止升压，按下停止按钮并切断电源检查产品和通电试验台。
5、待通电试验台和产品电压表指示达到预定电压值后，立即按下秒表计时器，然后观察产品的动作情况。
无功功率补偿装置动作后立即按下秒表计时器，读取时间。
观察产品是否在规定的时间内（60s）动作。
并按下停止按钮，将电压旋钮归零。
6、试验过程中应注意安全防护，将试验区域围栏，防止非检验人员入内以免发生掉线、碰撞等现象导致危险。
7、试验后将设备输入电源断电（分闸电源断路器），检查调压旋钮是否已归零位。
将电源线收好，并将设备推放置规定位置以备下次使用。
8、注意事项：
a）未经培训合格的人员不得随意使用该设备；
b）设备应放置于干燥通风的场所；
c）设备应注意防护，严禁碰撞、磕碰；
d）定期对电压表进行检定/校准。
电气有限公司质检部
年月日
- 1 -。
高处与低处压开关柜通电试验台使用说明试验台操作规程高处与低处压开关柜通电试验台用于高处与低处压开关柜生产厂家对所生产的高处与低处压开关柜进行出厂前的各项通电试验。
它能供应各种交、直流电源，且各路电源相互独立，可同时使用；高处与低处压开关柜通电试验台用于高处与低处压开关柜生产厂家对所生产的高处与低处压开关柜进行出厂前的各项通电试验。
它能供应各种交、直流电源，且各路电源相互独立，可同时使用；便于对开关柜的检测，提高工作效率。
高处与低处压开关柜通电试验台使用说明：1、高处与低处压开关柜通电试验台交流0—450可调整输出将三相四线电源接入通电试验台接线板“电源输入”接线柱“A，B,C，N，”；依照测试要求将“AC0—450V输出”接线柱“A，B”接至被测试的开关柜，检查无误后，合上总电源开关，此时“电源输入指示”对应的电压表有电压指示，转换“电源电压转换”开关，可检查输入电源A﹑B﹑C三相之间的电压。
按一下调压器左边的合闸按钮和“0—450V交流操作掌控”的合闸按钮；顺时针调整调压器手柄，同时察看“AC0—450V交流输出”电压表直至所需电压值为止。
测试完成后逆时针旋转调压器手柄至电压为零，按下对应的分闸按钮。
2、高处与低处压开关柜通电试验台直流0—220V可调整输出将三相四线电源接入通电试验台接线板“电源输入”接线柱“A，B,C，N，”；依照测试要求将“DCC0—220V输出”接线柱接至被测试的开关柜，检查无误后，合上总电源开关，此时“电源输入指示”对应的电压表有电压指示，转换“电源电压转换”开关，可检查输入电源A﹑B﹑C三相之间的电压。
按一下调压器左边的合闸按钮和“0—220V直流操作掌控”的合闸按钮；顺时针调整调压器手柄，同时察看“0—220V直流电压指示”电压表直至所需电压值为止。
测试完成后逆时针旋转调压器手柄至电压为零，按下对应的分闸按钮。
注意：直流检测完成后。
再拆除接线前确定要察看一下直流电压表，看一下其度数是否较小，假如大于24V,应略停顿一下让该回路自动放电至安全电压内再行拆线说明：以上三路输出相互联锁，一次只能输出一路。
成套通电试验台高低压调试台成套综合测试台
KLJC-HI
一、产品概述：
KLJC-II成套设备综合特性测试台综合测试台是我公司根据GB1404&低压开关设备和控制设备》标准族及相关产品的技术标准和用户的特殊要求而设计开发的一种新型校验台。
本校验台由调压器、升流器、高精度数字电流表、电压表、交流接触器、按钮、指示灯等新型元器件组合而成，可供生产厂家或有关质检部门，为了保证安全，对成套设备的综合动作特性进行综合测量和签订分析。
二、设备用途：对成套设备进行储能、合闸、分励、过压、欠压、短路等动作特性测试。
三、技术参数：
1、输入电源：380V/220V ± 10%50Hz（A、B、C、N）
2、设备容量：6KVA
3、输出电流：三相AC0-10A连续可调电流
4、输出电压：三相AC0-500V连续可调电
单相AC0-250V连续可调电压
单相DC0-250V连续可调电压
三相AC380V固定电压
5、系统误差：＜1%
&波形失真：＜1%
7、计量器具准确度等级：
7.1电流表精度等级：1.5级
7.2电压表精度等级：1.5级
KLJG-III 成套设爲综合动作特性測试合
口口口芒•拄
KLJC-III成套设备堡負越生贊性测试台。
5成套综合测试台操作规程
一、准备工作
1、试验前,打开总电源开关，检查检验台各项性能是否正常；
2、根据检验项目,选择电流测量或电压测量.
二、操作步聚
一)、电流测量
1、根据检测品的额定电流，选择适当的电流档;
2、将检测表夹一端接在相应的接线端子上,另一端接在被测品的另一接线端子上；
3、调节调压器，输入被测品的所需标准电流，产品应能实现相应的动作功能;
4、测试完成,关掉总开关.
二）、电压测量
1、根据检测品的额定电压，选择适当的电压档；
2、将检测表夹一端接在相应的接线端子上，另一端接在被测品的另一接线端子上；
3、调节调压器，输入被测品的所需标准电压,产品应能实现相应的动作功能；
4、测试完成,关掉总开关。
三、注意事项
1、用大电流量程测量小电流产品，或用高电压量程测量低电压产品;
2、设备应防止机械损伤或介质污染，尽量避免震动，不得受潮。
5。
成套通电试验台高低压调试台成套综合测
试台K L J C
成套通电试验台高低压调试台成套综合测试台 KLJC-III 一、产品概述：
KLJC-III成套设备综合特性测试台综合测试台是我公司根据GB14048《低压开关设备和控制设备》标准族及相关产品的技术标准和用户的特殊要求而设计开发的一种新型校验台。
本校验台由调压器、升流器、高精度数字电流表、电压表、交流接触器、按钮、指示灯等新型元器件组合而成，可供生产厂家或有关质检部门，为了保证安全，对成套设备的综合动作特性进行综合测量和签订分析。
二、设备用途：对成套设备进行储能、合闸、分励、过压、欠压、短路等动作特性测试。
三、技术参数:
1、输入电源：380V/220V±10%，50Hz；（A、B、C、N）
2、设备容量：6KVA：
3、输出电流：三相AC0-10A连续可调电流
4、输出电压：三相AC0-500V连续可调电
单相AC0-250V连续可调电压
单相DC0-250V连续可调电压
三相AC380V固定电压
5、系统误差：≤1%；
6、波形失真：≤1%；
7、计量器具准确度等级：
7.1电流表精度等级：1.5级7.2电压表精度等级：1.5级。
