(荐)烟道制作安装作业指导书

重庆合川双槐电厂二期扩建工程4#烟道制作指导书编写：审核：批准：中电投远达环保工程有限公司合川项目部2013 年10 月1日目录1. 施工概况 (1)2. 依据的图纸、文件及标准 (1)3. 作业准备和条件要求 (1)4. 作业程序内容 (3)5. 作业检查验收应达到的质量标准 (6)6. 安全措施 (7)7. 附件 (8)脱硫烟道制作安装1.施工概况重庆合川双槐电厂二期扩建工程，多污染物协同控制一体化工程（脱硫部分）烟道由中电投远达环保工程有限公司设计。

脱硫4#烟道制作包括烟道的制作、烟道支吊架制作，烟道总制作重量约为142.54吨，烟道支架制作约3.69吨。

脱硫4#烟道制作总件数为4件；最重的单件烟道为30HTA40 BR002重39.2吨，其次是30HTA10 BR001重25.3吨，最轻件为30HTA40 BR001重5.31吨；脱硫烟道的材料为Q235-A。

脱硫烟道的特点是体积大，重量重。

加上场地的限制，运输的限制，大吊车在现场无法站位的种种限制，大件的烟道只能在组合场下料，运现场进行片装。

脱硫烟道按吸收塔为中心分吸收塔进口烟道和吸收塔出口烟道两个安装区域，吸收塔进口烟道是从锅炉本体主烟道出来到吸收塔进口；吸收塔出口烟道是从吸收塔出口出来后由烟囱排放。

脱硫烟道连接采用焊接连接，再通过支吊架将其悬挂或支撑在混凝土烟道支架上。

2.依据的图纸、文件及标准2.1工程建设标准强制性条文《电力工程部分》2011版2.2电力建设安全工作规程DL5009.1---20022.3电力建设安全健康与环境管理工作规定2002-01-212.4电力建设施工质量验收及评价规程（锅炉机组）DL/T5210.2-20092.5电力建设施工质量验收及评价规程（加工配制）DL/T5210.8-20092.6电力建设施工质量验收及评价规程（管道及系统）DL/T5210.5-20092.7《火电厂烟气脱硫工程施工质量验收及评定规程》（DLT 5417-2009）2.8火力发电厂焊接技术规程T869-20042.9《建设工程质量管理条例》2000年1月30日发布并实施2.10火力发电建设工程启动试运及验收规程DL/T5437-20092.11烟道安装图纸3.作业准备和条件要求3.1.作业前的施工机械准备3.1.1.25吨汽车吊一台，用于脱硫烟道制作、组装；3.1.2 25吨低架平板车一辆用于原材料的运输；3.1.3 卷板机30×3000一台3.1.4 型材切割机（火焰）2416S一台。

烟道制作安装作业指导书1. 介绍本作业指导书旨在为工人和技术人员提供在烟道制作和安装过程中的具体指导。

它包含了烟道制作和安装的步骤、注意事项和安全要求。

在进行任何烟道制作和安装工作之前，请仔细阅读本指导书并确保理解和遵守指导书中的内容。

2. 准备工作在开始烟道制作和安装之前，需要进行以下准备工作：1.准备所需材料和工具，包括：•烟道管道•烟道管件和连接器•尺子、铅笔和量具•切割工具（如锯片、切管器等）•钳子和扳手•螺丝刀和螺丝•安全帽、护目镜和手套等个人防护装备2.确定烟道布置和安装位置。

3.查看和遵循当地建筑规范和安全标准。

3. 烟道制作步骤3.1 测量和标记在开始制作烟道之前，需要测量和标记所需的烟道尺寸和连接点位置。

使用尺子、铅笔和量具进行准确的测量，并在烟道管道上进行标记。

3.2 切割和连接根据测量和标记的位置，使用合适的切割工具切割烟道管道和管件。

确保切割的边缘平整和平齐。

然后，使用合适的连接器将烟道管件连接起来。

根据连接器的类型和材料，请参考制造商的操作指南。

3.3 安装固定支架在烟道制作过程中，确保安装合适的固定支架以支持烟道管道的重量。

根据烟道的长度和结构，选择合适的支架类型并正确安装。

3.4 完善烟道制作检查烟道制作的每个连接点，确保紧固螺丝和连接器安全可靠。

修复任何可能存在的瑕疵，并进行必要的调整，以确保烟道制作的完成。

4. 烟道安装步骤4.1 清洁和准备安装位置在开始烟道安装之前，清洁和准备安装位置。

确保安装位置干净、平整，并满足当地建筑规范和安全标准。

4.2 定位和固定烟道根据烟道制作时的测量和标记，确定烟道在安装位置的准确位置。

使用合适的固定支架和固定件将烟道固定在位置上。

4.3 连接烟囱和烟道口根据烟道设计和安装要求，正确连接烟囱和烟道口。

确保连接牢固、无漏气，并满足安全要求。

4.4 测试和调整安装完成后，进行烟道系统的测试和调整。

确保烟道正常通风和排放，并检查是否存在任何问题或漏气。

烟道安装作业指导书作为烟道安装作业的指导书，以下将为您详细介绍烟道安装的步骤和注意事项。

第一步：准备工作在进行烟道安装之前，需要准备以下工具和材料：1. 清洁工具：包括刷子、吸尘器等，用于清理烟道内的积灰和污物。

2. 烟道材料：一般包括金属烟道和保温材料，根据实际情况选择合适的材料。

3. 链条和吊具：用于将烟道悬挂在建筑物内。

第二步：测量和设计在进行烟道安装之前，需要进行详细的测量和设计，确保烟道的安装位置和大小符合要求。

具体步骤如下：1. 测量高度和宽度：通过使用测量工具，测量烟道应该安装的位置的高度和宽度，确保安装的烟道尺寸与建筑物结构相符。

2. 设计烟道路径：根据测量结果，设计烟道的路径，并确认是否需要突出建筑物或借助其他支撑结构。

3. 确定吊具位置：根据设计的烟道路径，确定吊具的具体位置和数量，确保烟道能够牢固地悬挂在建筑物内。

第三步：安装烟道根据测量和设计的结果，开始进行烟道的安装。

具体步骤如下：1. 清洁烟道：使用清洁工具，彻底清洁烟道内的积灰和污物，确保烟道安装前的清洁度。

2. 安装金属烟道：根据设计的烟道路径和尺寸，将金属烟道逐段地安装在吊具上，并使用螺栓或焊接等方式进行固定。

3. 安装保温材料：根据需要，将保温材料固定在金属烟道外部，以防止热量损失。

4. 连接烟道系统：根据具体要求，连接烟道与燃烧设备或建筑物其他部分的管道系统，确保烟道畅通无阻。

第四步：测试和验收在烟道安装完成后，需要进行测试和验收工作，确保烟道的安装质量和功能正常。

具体步骤如下：1. 烟道蓄热测试：使用适当的方法，测试烟道能否迅速蓄热，并保持烟道内的温度稳定。

2. 烟道排烟测试：点燃燃烧设备，观察烟道排烟是否顺畅，并检测烟道释放的排放物是否符合环保标准。

3. 安全性验收：检查烟道的固定和连接是否稳固可靠，确保烟道不会出现脱落等安全隐患。

总结：烟道安装是一项需要细致处理的工作，需要根据实际情况进行测量和设计，并使用适当的工具和材料进行安装。

目录1．工程概况........................................................................................................ 错误!未定义书签。

2．编制根据........................................................................................................ 错误!未定义书签。

3．动工应具有旳条件和施工前应做旳准备.................................................... 错误!未定义书签。

4．人员组织、分工及有关人员旳资格规定.................................................... 错误!未定义书签。

5．所需旳施工机械、工器具、安全防护设施（及用量）、防护部位及规定错误!未定义书签。

6．施工进度计划及规定.................................................................................... 错误!未定义书签。

7．施工工序、措施及规定................................................................................ 错误!未定义书签。

8.安全防备重点及一般安全注意事项 (10)9.事故应急预案措施 (11)1．工程概况1.1工程名称和施工范围1.1.1工程名称：陕西华电杨凌一期2*350MW热电工程。

1.1.2本项目施工范围：重要包括：烟道、灰斗、冷二次风、热二次风、大风箱、冷一次风、热一次风、煤粉管道等。

1.2本项目施工区域：锅炉0m至50m。

1.目的为锅炉烟、风管道制作及安装工作提供技术指导，确保整个安装工作有序、安全、高质量地进行，避免在管道制作及安装中出现不必要的重复工作，降低成本，节约资源，特编写此方案。

2.适用范围本作业指导书适用于XXXXXXXXXX业基地供热扩模机组670T/h水煤浆锅炉烟、风管道制作及安装，其中包括冷风道、热风道及烟道的制作、安装。

3.编制依据3.1XXXXXXXXXX设公司作业指导书编写导则；3.2XXX电力设计院冷、热风道和烟道安装图纸（F398S-J0401、F398S-J0402、F398S-J0403）;3.3烟风煤管道支吊架设计手册；3.4火电施工检验及评定标准（焊接篇）；3.5电力建设安全工作规程（第一部分：火力发电厂，DL5009.1-2002）;3.6电力建设施工及验收技术规范（锅炉机组篇，DL/T 5047-95）;3.7火电施工质量检验及评定标准（锅炉篇）；3.8火电施工质量检验及评定标准（加工配置篇）；3.9电力建设安全健康与环境管理工作规定。

4.作业概述4.1工程概况XXXXXXXXXX业基地供热扩模机组工程锅炉型号为：WGZ670/9.8-1,是由XX锅炉厂设计制造的670t/h水煤浆机组高压锅炉。

冷风由布置于锅炉两侧的两台送风机吸入口，经过送风机升压后通过空气预热器形成热风，送去燃烧器作为助燃风；燃烧过后形成的烟气经过高温省煤器、空气预热器和低温省煤器，再通过烟道进入静电除尘器和CFB干法脱硫设施，最后由引风机输送入烟囱。

烟、风道的布置走向均以锅炉中心线为标准对称布置。

4.2作业内容概述本台锅炉烟风道包括冷、热风道和烟道及风门、补偿器、支吊架等，具体工作量如下4.3作业方法及技术经济评估4.3.1作业方法：由于施工现场场地狭小，所以必须在40T 龙门吊组合场进行烟、风道的制作，制作完毕后再运输至现场进行吊装、安装工作。

4.3.2技术经济评估：制作时必须经过划线、复查后才能进行切割下料，避免出现材料损耗过大的现象，安装时结合现实情况充分考虑安装方法及安装次序，节省人力、物力及机械费用，提高工作效率。

目录1．适用范围2．编写依据3．作业准备和条件4．作业方法及工艺要求5．作业质量标准及检验要求6．技术记录要求7．职业安全健康、环境管理措施和文明施工附录一：典型的烟道加固肋安装图附录二：典型的烟道内撑杆安装示意图附录三：施工作业流程图1.适用范围本作业指导书适用于陕西神木腾远煤化工有限公司发电厂锅炉项目锅炉烟道、风道、煤气管道的安装2.编制依据2.1.《电力建设施工及验收技术规范》锅炉机组篇；2.2．《火电施工质量检验及评定标准》锅炉篇；2.3．DL5009.1-92电力建设安全工作规程（火力发电厂部分）；2.4．设计院图纸；2.5．烟风煤管道支吊架设计手册；2.6工业企业煤气安全规程（GB6222-86）；2.7工业金属管道工程施工及验收规范（GB50235-97）；2.8现场设备、工业管道焊接工程施工及验收规范（GB50236-98）；2.9压力管道安全管理与监察规定中有关规定；3.工程概况及主要工程量3.1陕西神木腾远煤化工有限公司发电厂锅炉项目为无锡华光锅炉厂生产的UG-130/9.8-Q型单锅筒、自然循环、集中下降管、倒“U”型布置的全燃煤气锅炉，采用双框架全钢结构，封闭布置。

煤气管道及冷、热风道作为锅炉的重要组成部分，冷、热风道为煤气在炉膛内燃烧提供充足的气源，自然空气经送风机后送达预热器进行加热，加热后的空气经热风道传送到燃烧器吹入炉膛，烟道是将燃烧后的二氧化碳等废气排出炉膛的送入烟囱的通道，它分前烟道和后烟道两部分，前烟道进口接预热器，出口接煤气加热器进口；后烟道进口接加热器出口，出口接烟囱；煤气管道分为外部煤气管道、锅炉煤气管道，锅炉主要燃料利用煤气，点火，启动用煤气，燃烧器为前后布置。

3.2．施工范围热风道施工范围从预热器出口风箱分两路到燃烧器。

冷风道施工范围从送风机到预热器2路。

外部煤气从原动力厂母接至加热器煤气管箱，接至燃烧器。

3.3．工程量3.3.1．热风道工程量：图纸总重量18.98吨，包括支吊架重量。

一、编制依据１、东方锅炉厂及西南电力设计院《烟道》图2、《电力建设施工及验收技术规范》（锅炉机组篇DL/T 5047-95）3、《火电施工质量检验及评定标准》锅炉篇（1996）、焊接篇4、《电力建设安全工作规程》（火力发电厂部分）5、《锅炉施工组织专业设计》6、《施工机具性能说明书》7、《施工二级网络计划表》二、工程概况1、概况江油电厂扩建工程#3炉为300MW燃煤机组，其烟道分为本体烟道和设计院烟道两部分。

本体烟道包括上部烟道、下部烟道、烟道、烟道固定装臵、灰斗、膨胀接头和金属膨胀节及烟气关闭挡板等，均为装配件，以锅炉对称中心线左右对称布臵。

烟道为护板结构，内部设加固管撑。

本体烟道烟气流程为从标高31600mm处的省煤器区域护板出口处开始，流经两分仓回转式空气预热器后，到标高8600mm处的设计院烟道接口处止。

设计院烟道以锅炉对称中心线左右对称布臵，烟气流程为从标高8600mm处的本体烟道接口开始，到标高18650mm的电除尘进口，然后从标高18200mm的电除尘出口到标高4475mm的引风机接口，最后从标高2200mm的引风机出口到标高7045mm的砖烟道接口止。

2、主要工程量本体烟道总重为108570Kg。

其中上部烟道为25423Kg，下部烟道为28801Kg，烟道为40601Kg，烟道固定装臵为3279Kg，灰斗为6820Kg，膨胀接头为3646Kg。

设计院烟道总重为251582Kg。

3、工期要求按《施工二级网络计划表》进行。

三、施工准备1、人员配备管理人员：6人安装钳工：10人起重工：4人电焊工：8人民工：4人2、机械准备及布臵DBQ3000TM塔吊一台。

5170A履带吊一台。

8T汽车吊一台。

3t卷扬机两台。

40t/42m龙门吊一台。

拖拉机一台。

3、工器具、材料准备电焊机8台含线钢盘尺50ｍ1把校验合格钢卷尺 3.5ｍ5把记号笔红色2支卡环8t 4个卡环10t 10个线锤0.5kg 2个粉线若干活动扳手若干火焊切割工具2套倒链3T 8个倒链5T 8个水平胶管30m 1副磨光机2台麻绳φ14 50m4、安全设施准备安全网3m×6m 10床钢芯圈绳13 L=3000 10根水平安全绳50m安全警戒绳20m木跳板4000×300×50 20块安全带16根速差自控器6台5、对上道工序要求本体烟道固定装臵的横梁已安装完毕，设计院烟道已制作完毕，其混凝土支架已浇注完毕，相应的预埋件已安装好。

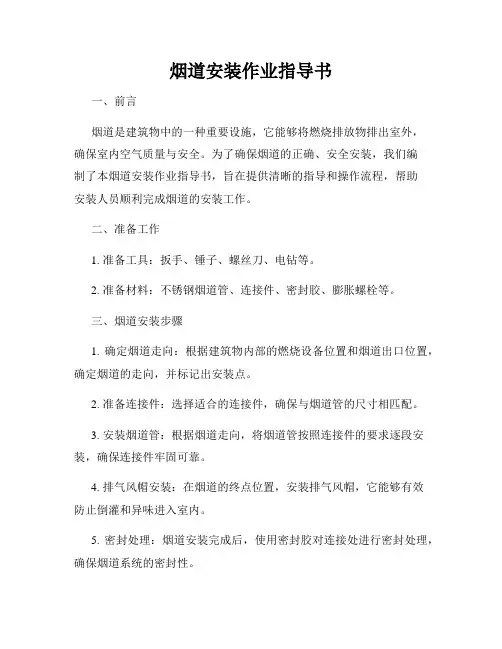

烟道安装作业指导书烟道安装作业是属于建筑安装工程领域中的一项重要工程。

该作业涉及到建筑物的烟道安装，一个优质的烟道安装工程将能够提高建筑物的品质和使用价值，也能够有效地保证建筑物环境的卫生和安全。

本指导书旨在为烟道安装工程提供全面的操作指导和注意事项，以确保烟道安装工作的质量和安全。

一、确认施工范围在烟道安装作业开始之前，施工人员首先需要确认烟道的安装范围。

需要特别确认的是：安装位置、安装高度、安装数量，以及烟道的使用方法和要求等。

针对不同的烟道安装要求，施工人员需要阅读相关的资料和制定具体的施工方案。

二、确认材料和工具在确认好烟道安装范围之后，施工人员需要确认需要使用的材料和工具，包括：烟道材料、支架、焊接设备、安全防护设备等。

需要特别注意的是：选择优质的材料和工具有利于提高工程的质量，也能够增强施工人员的安全防护意识。

三、进行现场测量在开始烟道安装施工前，施工人员需要对建筑物进行现场测量，确认烟道的安装位置和高度等。

需要特别注意的是：测量前需要仔细检查施工现场是否有安全隐患，确保施工人员的安全。

四、进行烟道焊接确认好烟道的安装位置后，施工人员需要在现场直接进行焊接。

需要特别注意的是：施工人员需要掌握好焊接技术和工艺，确保焊接效果和质量。

同时需要做好安全防护措施，防止施工人员及周围人员受到伤害。

五、安装支架及防风设施在烟道安装工程中，施工人员需要对烟道进行支架和防风设施的安装。

需要特别注意的是：施工人员需要确保支架和防风设施的耐久性和安全性，以提高工程的质量和安全性。

六、进行烟道测试在所有的烟道安装工作完成后，施工人员需要进行烟道测试，以确认烟道的安装质量和性能。

需要特别注意的是：测试前需要仔细检查施工现场的安全状况，避免测试过程中出现安全问题。

七、施工验收和交付在确认烟道测试结果正常后，施工人员需要进行施工验收，并将烟道交付给用户。

需要特别注意的是：施工验收过程中需要确保施工人员和用户的交流，以提高工程的质量和满意度。

新疆天业自备电厂三期2×330MW机组烟气脱硫工程作业指导书烟风系统烟道制作安装施工工程文件编号：ZJTL﹣00TL﹣A03b﹣002项目名称：烟气脱硫工程施工单位：山东正泰工业设备安装有限公司日期：2013年09月25日版次：目录1 工程概述 (2)1.1 工程概况 (2)1.2 工程量统计 (2)1.3 施工日期 (3)2 编制依据 (3)3 作业前的条件和准备 (3)3.1 技术准备 (3)3.2 作业人员 (3)3.3 作业工机具 (4)3.4 材料和设备 (4)3.5 安全器具 (5)3.6 大型机械 (5)4 作业程序和方法 (5)4.1 施工方案 (6)4.2烟道的预制安装 (8)4.3 烟道的焊接 (10)4.4烟道、挡板门及伸缩节吊装方案 (13)4.5 强制性条文 (15)5 质量保证措施 (16)6 安全文明施工措 (16)6.1安全施工保证措施 (16)6.2班组安全配合措施 (17)6.3临时用电安全技术措施 (17)6.4施工现场安全纪律 (18)6.5人员进场安全保护措施 (18)6.6施工危险点源及对策 (19)6.7安全措施交底 (20)7环境保护措施 (24)8应急响应预案 (25)1 工程概况1.1工程概况新疆天业（集团）2×330WM机组烟气脱硫工程由浙江天蓝环保技术股份有限公司总承包，配置一炉一塔，采用电石渣做脱硫剂，脱硫后副产物为石膏。

主要建筑物位于新疆石河子市北开发区新疆自备电厂三期内。

脱硫系统按照设置调试临时烟道、不设置GGH、增压风机与引风机合并设置。

烟道主要由矩形烟道、弯头、矩形异径管、非金属补偿器、挡板门，支吊架部分组成，总工作量为约为271吨。

烟道在脱硫工程中工作量大，且由于设备布置集中，施工场地窄小，特别是吸收塔、烟囱、引风机房、吸收塔保温房等距离较近，均为回填土，土质松散，吊装通道要用戈壁料进行回填地面较松驰，吊位及道路不通畅使得在整个吊装工作进展上面临很大的困难。

平顶山平东热电有限公司2×210机组超低排放改造项目#7机组烟道制作安装施工方案批准人：会签人：编制人：中电投远达环保工程有限公司2016年04月15日目录目录 (2)一、工程概况 (3)二、编制依据 (3)三、质量控制要求 (3)四、烟道组合、安装施工方法及措施 (4)五、施工布置 (6)六、质量保证体系 (7)七、安全文明施工及职业健康和环境管理 (9)八、危险源点辨识 (1)附件：100吨汽车吊性能表一、工程概况中电投河南电力有限公司平顶山热电有限公司2*210MW机组超低排放改造工程。

本工程新增原烟道约60吨，新增净烟道约76吨，部分烟道为利旧烟道。

烟道壁板采用的钢板为δ=6，材质为Q235-B；內撑杆为φ89*4.5、φ108*4.5，材质为Q235-B两种规格；加固肋为[12.6，材质为Q235-B的槽钢。

烟道各部件依据图纸及现场安装条件在加工区分片、分段制作，在施工现场分段组合安装。

二、编制依据1、中电投远达环保提供的施工图纸（J0401、J0402）2、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-953、《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL/T5007-924、《电力建设安全工作规程》（火力发电厂部分）DL/5009.20145、《建设工程质量管理条例》国务院279号令6、《工程建设标准强制性条文》电力工程部分2006年版7、《职业健康安全管理体系规范》GB/T 28001-2001三、质量控制要求3.1 原材料检验：3.1.1钢材的品种、规格、性能等应符合现行国家产品标准和设计要求，检查质量合格证明文件、材料标记等。

3.1.2焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求，检查焊材质量证明书及有关标识。

3.2 焊接分项控制3.2.1焊条、焊丝、焊剂的选用应符合图纸设计要求。

对于特殊合金钢与Q235钢焊接时，采用的焊接材料应进行抽查复验。
