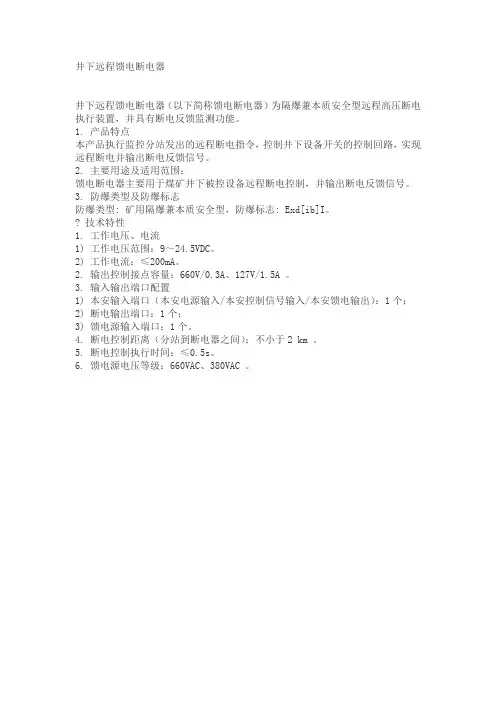

KDG3K型井下远程馈电断电器产品使用说明书
KDG3K型井下远程馈电断电器
1 概述
KDG3K型井下远程馈电断电器适用对矿井磁力开关或馈电开关的监控，具有远程断电功能，控制开关的控制回路，实现主回路的自动断电；同时对被控开关断电状况进行监测，将负荷侧有电/无电信号传送至监控分站，防止“假断电”现象。
1.1 产品特点
1.1.1一路馈电功能，接线方便，信号准确。
1.1.2 一路断电功能，高低压均可控制。
性能可靠、稳定宜于维护。
1.1.3 继电器为军工级产品，性能可靠，使用寿命长。
1.1.4 性价比高。
1.2 主要用途及使用范围
KDG3K型井下远程馈电断电器主要用于煤矿磁力开关或馈电开关的安全监控，也可用于其他需要监控的设备。
1.3 使用环境条件
1.3.1 装置在下列条件下应能正常工作
a) 温度： 0℃～40 ℃；
b) 相对湿度 95 %；
c) 大气压力 80 kPa～106 kPa；
d) 机械环境 无显著震动和冲击的场合；
e) 有煤尘和瓦斯存在的场所。
1.3.2 KDG3K型井下远程馈电断电器应能承受下列规定的安装贮运条件
a) 高温 60 ℃；
b) 低温 -40 ℃；
c) 平均相对湿度 95 %；
d) 振动 50 m/s2。
1.4 型号组成及代表的意义
K D G 3 K
馈电
产品系列编号
断电设备
矿用电控设备
1.5 外观与结构
1.5.1馈电断电器表面应平整,涂层均匀,外壳无变形、开裂、腐蚀及机械损伤,标志清晰。
1.5.2外观结构如图一
图一：结构图
1：馈电源接线入口；2：断电输出口；3：分站接线入口；4：馈电灌封模块；5：继电器6：接地线；7：主板；8：交流接线板；9：显示板
1.6 安全
a) 防爆型式:矿用隔爆兼本质安全型；
b) 防爆标志:Exd[ib]I。
c) 配接关联设备：KJ90系统KDF系列分站。
2 工作原理
2.1 工作原理
如图一所示，该装置主要由主板和显示板两部分组成。
2.1.1 原理框图：
2.2
关负荷侧，采用光敏原理来监测开关是否带电，馈电信号真实可靠，防止井下假断电。
断电部分，采用了军工级高压继电器，触点方式控制，性能可靠。
3 技术特性
3.1 主要参数
3.1.1 一路馈电传感器功能
3.1.2 馈电输出信号： 1 mA/5 mA。
3.1.3馈电源输入电压等级：660VAC/380VAC/220VAC
3.1.4 一路断电功能36V/5A，660V/0.3A
3.1.5断电控制信号：无源触点信号
3.1.6供电电源：KJ90系统分站18V/360mA本质安全电源
3.2主要功能
3.2.1馈电传感器功能，实时监测设备有电/无电状态。
3.2.2断电功能，实现对被控开关的远程控制。
3.2.3 适时显示被控开关断电、馈电状态。
4 尺寸、重量
4.1 外观尺寸：230 mm×160 mm×140 mm。
a) 黄灯灯亮表示设备带电，不亮表示不带电；
b) 红灯亮表示设备开关为切断状态，不亮表示设备为接通状态； 6.2 主板接线图。
修正。
检查无误后，才可连接装置，通电观察各部分是否工作正常。
6.4.3 设备的安装和搬运时，要小心谨慎，应避剧烈震动和冲击，严禁对设备内部联线的拉扯而造成人为破坏。
6.4.4 应按井下电气设备防爆面的规定，维护好该设备的防爆面。
6.4.5 设备应经常检查，保证其工作可靠。
接分站传感器口
6.4.6 用户自行维修设备，应由受过专门训练的修理人员进行。
6.4.7 注意电缆出线口密封圈的压紧和盖板的镙丝固紧。
6.4.8 该设备电源部为本安电源18V/360 mA，任何用户不得改变本安电路元件的规格型号及任何参数。
6.4.9 设备在使用中，若发生短路时应及时切断电源，严格按照保规程进行处理。
6.4.10 严禁放在被水直接滴淋的场所。
6.4.11 开盖时应确保交流电切断，绝不允许带电操作。
6.4.12 危险场所严禁开盖。
7 故障分析与排除
该设备没有用户能自行维修解决的部件，如果使用中出现故障请与该设备的厂家联系。
严禁更改电路的参数型号及规格。
8 保养、维修
使用中不得擅自改变馈电断电器的本安电路和与本安电路有关的元器件的电气参数、规格和型号。
在煤矿井下使用中严禁开盖。
8.1 设备上严禁放置任何其它设备和物品。
8.2 设备应配备专人进行看管和维护。
9 开箱及检查
9.1 开箱时注意安全，以避免损坏设备或使人受伤。
9.2 开箱后应检查设备外观是否损坏和附件是否齐全。
10 运输、贮存
10.1 包装后的产品，在避免雨雪直接淋袭的条件下，可适用于各种运输方式。
10.2 产品包装后，可在温度0 ℃～+40 ℃，相对湿度不大于95 %的环境中贮存一年。
11 其他
11.1 安全标志编号：
11.2 防爆合格证号：
11.3 联系方法见封底。
