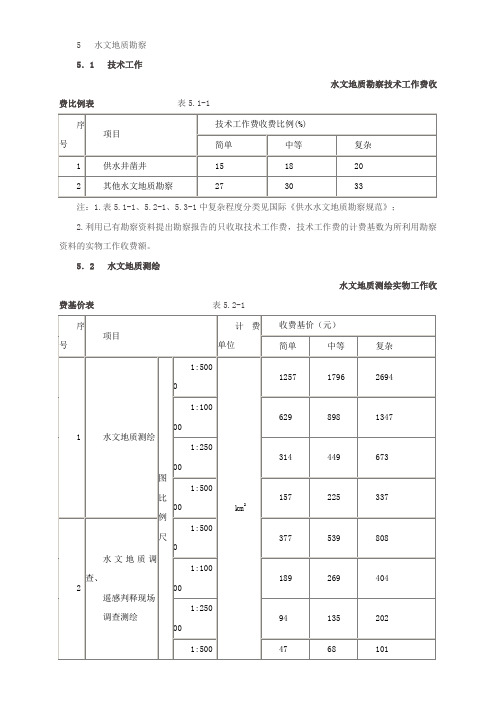

5 水文地质勘察
5．1 技术工作
水文地质勘察技术工作费收费比例表表5.1-1
注：1.表5.1-1、5.2-1、5.3-1中复杂程度分类见国际《供水水文地质勘察规范》；
2.利用已有勘察资料提出勘察报告的只收取技术工作费，技术工作费的计费基数为所利用勘察资料的实物工作收费额。
5．2 水文地质测绘
水文地质测绘实物工作收费基价表表5.2-1
5．3 模拟计算、遥感判释
模拟计算实物工作收费基价表表5.3-1
遥感判释实物工作收费基价表表5.3-2
5．4 水文地质钻探
水文地质钻探实物工作收费基价按所钻探地层分层计算，计算公式如下：
水文地质钻探实物工作收费基价=130（元/米）×自然进尺（米）×岩土类别系数×孔深系数×孔径系数
水文地质钻探复杂程度表表5.4-1
注：土的分类见国标《供水水文地质勘察规范》，岩土的分类和鉴定见国标《岩土工程勘察规
范》。
水文地质钻探岩土类别系数
表表5.4-2
水文地质钻探孔深孔径系数
表表5.4-3
5．5 现场测试与取样
现场测试与取样实物工作收费基价表表5.5-1
5．6 洗井、固井与旧井处理
洗井与固井实物工作收费基价表表5.6-1
旧井处理实物工作收费基价表表5.6-2。
工程地质勘探孔取费勘探孔取费本次勘察孔预算费用的收费标准执行计价格为《工程勘察设计收费标准》2002年修订版，取费如下：一、工程钻孔钻探费1、一般工程钻孔钻探费（孔深按15米，按Ⅱ类土计算）0-10米 71元/米×10米=710元（10米以内都按此项收费）10-15米 89元/米×5=445元小计：1155元二、取样费一般工程钻孔取样费（取土样费用：一个钻孔按取5个土样计）40元/组×5组=200元小计：200元三、室内试验费一般工程钻孔土样常规物理力学试验128元/组×5组=640元小计：640元四、原位测试费原位测试项目：静力触探试验(单桥)。
一般静力触探(单桥)孔费（孔深按15米，Ⅱ类土计算）0-10米 49元/米×10米=490元（10米以内都按此项收费）10-15米 62元/米×5米=310元小计：800元五、单孔费用1、一般工程钻孔单孔费用：钻探费+取样费+室内试验费=1155+200+640=1995元2、一般静力触探孔(单桥) 单孔费用：800元/孔六、本次岩土工程勘察工作量收费：本次初步勘察依据甲方提供的勘探点平面布置图，共布置了53个勘察孔，按照《岩土工程勘察规范》（GB50021-2001）中的相关规定，钻探孔约占勘探孔总数为1/2～1/3的原则，本次勘察的钻探孔数拟定为20个，静力触探孔数拟定为33个。
本次勘探总费用=钻探孔单孔费用×20个孔+静力触探孔单孔费用×33个孔=1995×20+800×33=39900+26400=66300元。
七、本次岩土工程勘察实际预算收费：在勘察过程中，根据场地的实际地质条件，勘探孔深度、取样数量、试验项目等均可能发生变化，故参考长春市勘察市场价格及同类工程的收费标准，又采取一定的优惠措施，平均每勘察孔按700元取费，本次岩土工程勘察预算实际收费如下，总费用=单个勘察孔费用×孔数=700元/孔×53孔=37100元长春市建工工程勘测有限公司（单位公章）2010年07月19日。
空气潜孔锤取心跟管钻进技术一、基本概况空气潜孔锤取心跟管钻进技术针对河床、滑坡、等堆积地层，采用空气钻进而研发的一种钻探新方法，具有钻进速度快、取心质量好、不破坏植被和不影响地层稳定性等优势；主要用于浅部地质钻探（绿色钻探、砂卵砾石层钻探等），水利水电、滑坡等工程地质勘察领域。
该技术通过“优质、高效”的途径，解决了各种堆积地层的岩心质量较差和钻进效率较低等问题；可“以钻代槽”，避免槽探对植被的破坏。
二、技术主要内容空气潜孔锤取心跟管钻进技术采用风动钻进原理，将基础工程中的潜孔锤跟管钻进与岩心钻探领域的回转取心钻进组合，通过优化结构，优势互补，形成一种取心质量好、钻进速度快的钻进新方法，为工程地质勘察提供有效的技术手段。
其核心技术是潜孔锤取心跟管钻具。
图1 空气潜孔锤取心跟管钻具空气潜孔锤取心跟管钻进技术主要由中心取心钻具、套管靴总成组成。
前者执行取心钻进任务，并随钻带动后者跟进套管；后者执行推动套管随钻向孔底延伸，实现随钻跟管钻进。
整套钻具结构简单，使用简便。
中心钻具属于可提升部分，完成取心钻进回次后，可随钻杆被提到地表。
套管靴总成由套管钻头等三个零件组成。
该总成直接连接在套管下端，由中心钻具带动套管钻头旋转，承担跟管任务，钻孔施工期间，始终留在孔内隔离孔壁。
空气潜孔锤取心跟管钻进技术钻进原理：回转取心钻具，进行冲击取心钻进；同时，通过传扭副带动套管钻头回转，使其保持同步冲击回转钻进，并靠承传压付使套管向孔底延伸，而套管不回转。
钻进回次结束，直接将中心取心钻具提到地表进行取心，而管靴总成仍留在孔内；加长套管后，再将钻具下到孔底并与套管靴总成自动连接，可进行下一回次钻进。
表1 潜孔锤取心跟管钻具规格及其主要技术指标钻具名称 Φ127取心跟管钻具Φ146取心跟管钻具Φ168取心跟管钻具钻具规格/mm Ф127 Φ146 Ф168钻孔直径/mm Φ132 Φ152 Ф176岩心直径/mm Ф54.5 Φ67 Ф75跟进套管/mm Ф127 Φ146 Ф168钻头类型 球齿合金钻头 球齿合金钻头 球齿合金钻头钻具长度/mm 1570（外管1米）2570（外管2米）1525（外管1米）2525（外管2米）1710（外管1米）三、重要意义及应用情况1、成果的重要意义现阶段及相当长时间，我国高原等植被脆弱地区地质勘探，铁路等基础设施，水利水电和滑坡等工程地质勘察，其各种堆积地层钻探工作量巨大；“一带一路”向外延伸沿线的铁路、公路等基础设施建设，也将有巨大的工程地质勘察工作，该技术具有巨大市场，应用前景非常广阔。
工程地质勘探孔取费勘探孔取费本次勘察孔预算费用的收费标准执行计价格为《工程勘察设计收费标准》2002年修订版，取费如下：一、工程钻孔钻探费1、一般工程钻孔钻探费（孔深按15米，按Ⅱ类土计算）0-10米 71元/米×10米=710元（10米以内都按此项收费）10-15米 89元/米×5=445元小计：1155元二、取样费一般工程钻孔取样费（取土样费用：一个钻孔按取5个土样计）40元/组×5组=200元小计：200元三、室内试验费一般工程钻孔土样常规物理力学试验128元/组×5组=640元小计：640元四、原位测试费原位测试项目：静力触探试验(单桥)。
一般静力触探(单桥)孔费（孔深按15米，Ⅱ类土计算）0-10米 49元/米×10米=490元（10米以内都按此项收费）10-15米 62元/米×5米=310元小计：800元五、单孔费用1、一般工程钻孔单孔费用：钻探费+取样费+室内试验费=1155+200+640=1995元2、一般静力触探孔(单桥) 单孔费用：800元/孔六、本次岩土工程勘察工作量收费：本次初步勘察依据甲方提供的勘探点平面布置图，共布置了53个勘察孔，按照《岩土工程勘察规范》（GB50021-2001）中的相关规定，钻探孔约占勘探孔总数为1/2～1/3的原则，本次勘察的钻探孔数拟定为20个，静力触探孔数拟定为33个。
本次勘探总费用=钻探孔单孔费用×20个孔+静力触探孔单孔费用×33个孔=1995×20+800×33=39900+26400=66300元。
七、本次岩土工程勘察实际预算收费：在勘察过程中，根据场地的实际地质条件，勘探孔深度、取样数量、试验项目等均可能发生变化，故参考长春市勘察市场价格及同类工程的收费标准，又采取一定的优惠措施，平均每勘察孔按700元取费，本次岩土工程勘察预算实际收费如下，总费用=单个勘察孔费用×孔数=700元/孔×53孔=37100元长春市建工工程勘测有限公司（单位公章）2010年07月19日。
工程地质勘探孔取费勘探孔取费本次勘察孔预算费用的收费标准执行计价格为《工程勘察设计收费标准》2002年修订版，取费如下：一、工程钻孔钻探费1、一般工程钻孔钻探费（孔深按15米，按Ⅱ类土计算）0-10米 71元/米×10米=710元（10米以内都按此项收费）10-15米 89元/米×5=445元小计：1155元二、取样费一般工程钻孔取样费（取土样费用：一个钻孔按取5个土样计）40元/组×5组=200元小计：200元三、室内试验费一般工程钻孔土样常规物理力学试验128元/组×5组=640元小计：640元四、原位测试费原位测试项目：静力触探试验(单桥)。
一般静力触探(单桥)孔费（孔深按15米，Ⅱ类土计算）0-10米 49元/米×10米=490元（10米以内都按此项收费）10-15米 62元/米×5米=310元小计：800元五、单孔费用1、一般工程钻孔单孔费用：钻探费+取样费+室内试验费=1155+200+640=1995元2、一般静力触探孔(单桥) 单孔费用：800元/孔六、本次岩土工程勘察工作量收费：本次初步勘察依据甲方提供的勘探点平面布置图，共布置了53个勘察孔，按照《岩土工程勘察规范》（GB50021-2001）中的相关规定，钻探孔约占勘探孔总数为1/2～1/3的原则，本次勘察的钻探孔数拟定为20个，静力触探孔数拟定为33个。
本次勘探总费用=钻探孔单孔费用×20个孔+静力触探孔单孔费用×33个孔=1995×20+800×33=39900+26400=66300元。
七、本次岩土工程勘察实际预算收费：在勘察过程中，根据场地的实际地质条件，勘探孔深度、取样数量、试验项目等均可能发生变化，故参考长春市勘察市场价格及同类工程的收费标准，又采取一定的优惠措施，平均每勘察孔按700元取费，本次岩土工程勘察预算实际收费如下，总费用=单个勘察孔费用×孔数=700元/孔×53孔=37100元长春市建工工程勘测有限公司（单位公章）2010年07月19日。
岩土工程勘探实物工作收费基价表表 3.3-2取土、水、石试样实物工作收费基价表表3.3-3序号项目计费单位收费基价（元）取样深度≤30m取样深度＞30m1 取土锤击法厚壁取土器试样规格ф=80～100mmL=150～200mm件40 50静压法厚壁取土器ф=80～100mmL=150～200mm65 95 敞口或自由活塞薄壁取土器ф=75mmL=800mm310 460 水压固定活塞薄壁取土器ф=75mmL=800mm420 620 固定活塞薄壁取土器ф=75mmL=800mm360 560 束节式取土器ф=75mmL=200mm150 240 黄土取土器ф=120mmL=150mm80 120 回转型单动、双动三重管取土器ф=75mmL=1250mm310 460探井取土100 150扰动取土152 取石取岩芯样25 人工取样 2003 取水40原位测试实物工作收费基价表表3.3-4序号项目计费单位收费基价（元）测试项目测试深度D(m) ⅠⅡⅢⅣⅤⅥ1 标准贯入试验D≤20次80 108 14420＜D≤50120 162 216D＞50 144 194 2597 工程物探7.1 技术工作费工程物探技术工作费收费比例为22%。
7.2 工程物探工程物探实物工作收费基价表表7.2-1工程物探实物工作收费基价表续表7.2-1工程物探实物工作收费基价表续表7.2-1注：除管线探测以外，其他物探方法在地形、障碍、干扰条件复杂的，附加调整系数为1.2～3.0。
8 室内试验8.1 技术工作费室内试验技术工作费收费比例为10％。
8.2 土工试验土工试验实物工作收费基价表表8.2-1。
潜孔锤取样钻探技术及取费标准
1.依据的标准
（1）《浅层取样钻探技术规程》
（2）《工程勘察设计收费标准》
2.潜孔锤取样钻探技术
依据《浅层取样钻探技术规程》，潜孔锤取样钻探是浅层取样钻探的一种方法，具体有两种：
（1）气动潜孔锤取样钻探
空气中硬以上岩石层或干燥、胶结的卵石、漂石层。
在坚硬弱含水且水位很深的岩层中钻进，可选用低压气动潜孔锤钻进；在水位浅的坚硬基岩或胶结的卵石、漂石层中钻进时，可用高压气动潜孔锤钻进。
（2）空气潜孔锤跟管取样钻探
空气在开孔钻遇卵、砾、漂石不稳定地层钻进。
安装好护壁管后，再使用其它钻进方法。
3. 潜孔锤取样钻探主要设备
（1）钻机
钻机作为配合潜孔锤钻进的主要设备，它是驱动潜孔锤钻进回转的动力。
选用性能和潜孔锤钻进技术要求适应的钻机，是保证潜孔锤钻进正常进行的又一重要条件。
转速偏高的钻机不适合潜孔锤取样钻
探。
规程推荐的钻机型号为：TGQ-50C型车载取样钻机、TGQ-100C 型车载取样钻机。
（2）空压机
合理选用空压机是保证潜孔锤高效钻进的基础。
目前市场上有多种型号的空压机可供选择。
例如，阿特拉斯XRYS1260、XRXS1275、XRVS1300、XRVS976 、英格索兰RHP750WCAT、XHP900WCAT、XHP1070WCAT、XHP1170WCAT等。
3.取费标准
潜孔锤取样钻探目前尚未出台专门的取费标准，可参考《工程勘察设计收费标准（2002）》，《国土资源调查预算标准（2007）》等。
地质工程勘察中钻探技术的方法以及具体应用发布时间：2023-02-02T01:29:19.172Z 来源：《城镇建设》2022年8月16期作者：刘志青黄飞[导读] 钻探技术的应用在极大程度上改进了以往地质工刘志青黄飞浙江华东建设工程有限公司，浙江省杭州市 310012摘要：钻探技术的应用在极大程度上改进了以往地质工程勘察中槽探对环境产生严重影响的问题，并且钻探技术具有较好的定向效果，在勘察作业中的灵活性更高，能够有效地提升地质工程勘察的效率及精准度。
在现代科技发展的过程中钻探技术也在不断优化，许多较为成熟的工艺方法与机械设备取得了较好的勘察效果，为此本文通过研究目前钻探中常用的几种方法，探讨相关技术方法在实际中所需注意的要点与要求，从钻探技术应用优势的角度提出在实际中对其进行应用的策略，以此来使钻探技术的应用价值得到充分发挥，为提升地质工程勘察水平提供依据。
关键词：地质工程；地质勘察；钻探技术；工艺方法；应用引言在地质工程勘察中，钻探技术的应用是最为普遍的，因此如何提高钻探技术效率是目前地质工程勘察工作的重中之重。
通过对不同类型地层特征与钻探技术的方法进行分析，为后期的应用提供坚实基础和技术保障，提高钻探技术应用效果。
并做好对实际情况的分析和判断，将其作为准确勘察的重要依据，通过结合具体施工情况进行设计，并在实际使用中掌握好技术参数将其应用于实地勘察过程之中，使地质工程勘察作业效率可以得到有效提高，同时也可以有效降低在勘察中对周边环境与地表植被的破坏，进而提升钻探技术应用的综合效益。
一、地质工程勘察中钻探技术的特点与应用优势分析在地质工程勘察工作中使用各种手段进行检测并获得必要信息，是完成各项研究与设计工作所需要的前提。
现代钻探技术发展经历了较长的时间，这也使我国目前已经具备了较为先进的钻探技术。
在地质构造和岩层的勘测工作中，使用钻探技术能够进行直接取样或者钻孔试验，并结合地球物理探测和地球化学分析实验对地层以及岩层的性质进行验证。
潜孔锤取样钻探技术及取费标准
1.依据的标准
（1）《浅层取样钻探技术规程》
（2）《工程勘察设计收费标准》
2.潜孔锤取样钻探技术
依据《浅层取样钻探技术规程》，潜孔锤取样钻探是浅层取样钻探的一种方法，具体有两种：
（1）气动潜孔锤取样钻探
空气中硬以上岩石层或干燥、胶结的卵石、漂石层。
在坚硬弱含水且水位很深的岩层中钻进，可选用低压气动潜孔锤钻进；在水位浅的坚硬基岩或胶结的卵石、漂石层中钻进时，可用高压气动潜孔锤钻进。
（2）空气潜孔锤跟管取样钻探
空气在开孔钻遇卵、砾、漂石不稳定地层钻进。
安装好护壁管后，再使用其它钻进方法。
3. 潜孔锤取样钻探主要设备
（1）钻机
钻机作为配合潜孔锤钻进的主要设备，它是驱动潜孔锤钻进回转的动力。
选用性能和潜孔锤钻进技术要求适应的钻机，是保证潜孔锤钻进正常进行的又一重要条件。
转速偏高的钻机不适合潜孔锤取样钻
探。
规程推荐的钻机型号为：TGQ-50C型车载取样钻机、TGQ-100C 型车载取样钻机。
（2）空压机
合理选用空压机是保证潜孔锤高效钻进的基础。
目前市场上有多种型号的空压机可供选择。
例如，阿特拉斯XRYS1260、XRXS1275、XRVS1300、XRVS976 、英格索兰RHP750WCAT、XHP900WCAT、XHP1070WCAT、XHP1170WCAT等。
3.取费标准
潜孔锤取样钻探目前尚未出台专门的取费标准，可参考《工程勘察设计收费标准（2002）》，《国土资源调查预算标准（2007）》等。
