Modbus通讯协议详解一、引言Modbus通讯协议是一种常用的串行通信协议,广泛应用于工业自动化领域。
本文将详细解析Modbus通讯协议的基本原理、数据格式、通信流程以及常见问题。
二、基本原理1. Modbus通讯协议采用主从结构,主要包括一个主站和多个从站。
主站负责发起通信请求,从站负责响应请求并返回数据。
2. Modbus通讯协议基于传统的串行通信方式,支持RS-232、RS-485等物理层接口。
3. Modbus通讯协议采用简单的请求/响应模式,主站发送请求帧,从站响应并返回数据帧。
三、数据格式1. Modbus通讯协议的数据单元被称为“寄存器”,分为输入寄存器(Input Register)、保持寄存器(Holding Register)、线圈(Coil)和离散输入(Discrete Input)四种类型。
2. 输入寄存器用于从站向主站传输只读数据,保持寄存器用于双向传输读写数据,线圈用于从站向主站传输开关量数据,离散输入用于主站向从站传输只读开关量数据。
3. Modbus通讯协议采用16位的数据单元标识符,用于标识寄存器的类型和地址。
4. 数据帧包括起始符、设备地址、功能码、数据区、错误校验等字段。
四、通信流程1. 主站向从站发送请求帧,请求帧包括设备地址、功能码、数据区等字段。
2. 从站接收到请求帧后,根据功能码执行相应的操作,并将结果存储在数据区中。
3. 从站发送响应帧,响应帧包括设备地址、功能码、数据区等字段。
4. 主站接收到响应帧后,解析数据区中的结果,并进行相应的处理。
五、常见问题1. Modbus通讯协议的数据传输是基于字节的,因此在不同字节序的系统中需要进行字节序转换。
2. Modbus通讯协议的速率、数据位、停止位和校验位等参数需要保持一致,否则通信将无法建立。
3. Modbus通讯协议的设备地址是唯一的,主站通过设备地址来区分不同的从站。
4. Modbus通讯协议的功能码定义了不同的操作类型,主站通过功能码来指定所需的操作。
modbus协议通讯协议协议名称:Modbus协议通讯协议一、引言Modbus协议是一种用于工业自动化领域的通讯协议,用于实现不同设备之间的数据交换和通讯。
本协议旨在规范Modbus协议的通讯规则和数据格式,以确保各设备在通讯过程中能够正确地交换数据。
二、定义1. Modbus主站:指发起通讯请求的设备,负责向从站发送指令并接收从站的响应。
2. Modbus从站:指响应主站通讯请求的设备,负责接收主站的指令并返回响应数据。
三、通讯方式Modbus协议支持多种通讯方式,包括串行通讯和以太网通讯。
具体通讯方式的选择应根据实际应用场景和设备的通讯接口来确定。
四、数据格式1. Modbus协议使用16位的寄存器来表示数据,寄存器地址从0开始计数。
2. Modbus协议支持多种数据类型,包括位(Coil)、输入位(Input Coil)、寄存器(Holding Register)和输入寄存器(Input Register)。
3. 数据的读取和写入通过读写功能码来实现,具体功能码的定义如下:- 读取位:功能码0x01- 读取输入位:功能码0x02- 读取寄存器:功能码0x03- 读取输入寄存器:功能码0x04- 写入位:功能码0x05- 写入寄存器:功能码0x064. 数据的读取和写入操作可以通过单个请求实现,也可以通过多个请求分批进行。
五、通讯流程1. 主站向从站发送请求,请求包括功能码、起始地址和数据长度等信息。
2. 从站接收到请求后,根据功能码进行相应的数据读取或写入操作。
3. 从站将读取到的数据或写入操作的结果返回给主站。
4. 主站接收到从站的响应后,根据需要进行下一步的操作。
六、通讯协议1. Modbus协议使用字节顺序为大端模式(Big-Endian)。
2. 通讯数据的传输顺序为先高字节后低字节。
3. 通讯数据的校验采用CRC校验算法,具体算法如下:- 初始化CRC寄存器为0xFFFF。
- 对每个字节进行如下操作:- 将字节与CRC寄存器的低8位进行异或运算。
Modbus通讯协议详解一、概述Modbus通讯协议是一种用于工业自动化领域的通讯协议,它允许不同的设备之间进行数据交换。
本文将详细介绍Modbus通讯协议的基本原理、通讯方式、数据帧格式以及常用功能码等内容。
二、基本原理Modbus通讯协议采用主从结构,其中主机负责发起通讯请求,从机负责响应请求并返回数据。
通讯过程中,主机通过发送请求帧来读取或写入从机的数据。
从机收到请求后进行相应的处理,并将结果返回给主机。
三、通讯方式Modbus通讯协议支持串行通讯和以太网通讯两种方式。
1. 串行通讯串行通讯采用RS-232或RS-485等物理层接口,通讯速率可根据实际需求进行设置。
在串行通讯中,主机通过发送特定的数据帧来与从机进行通讯。
2. 以太网通讯以太网通讯采用TCP/IP协议栈,通讯速率较高。
主机通过发送TCP报文与从机进行通讯,其中Modbus协议位于应用层。
四、数据帧格式Modbus通讯协议中的数据帧由起始符、地址、功能码、数据、校验等字段组成。
1. 起始符起始符用于标识数据帧的开始,通常为一个字节的0xFF。
2. 地址地址字段用于指定从机的地址,主机通过地址来选择与哪个从机进行通讯。
地址长度为一个字节,取值范围为1-247。
3. 功能码功能码用于指定通讯请求的类型,不同的功能码对应不同的操作。
常用的功能码包括读取线圈状态、读取输入状态、读取保持寄存器、写单个寄存器等。
4. 数据数据字段用于存储通讯请求或响应的数据。
数据的长度和格式取决于具体的功能码和操作类型。
5. 校验校验字段用于检测数据的完整性,常用的校验算法包括CRC校验和LRC校验。
五、常用功能码Modbus通讯协议定义了一系列功能码,用于实现不同的通讯操作。
1. 读取线圈状态(功能码:0x01)该功能码用于读取从机中的线圈状态,线圈状态为开(1)或闭(0)。
2. 读取输入状态(功能码:0x02)该功能码用于读取从机中的输入状态,输入状态为开(1)或闭(0)。
使用说明书 - 1 -_MODBUS 通讯协议说明一.通讯说明控制器采用RS-485总线,协议符合ModBus RTU 规约。
数据传输均采用8位数据位、1位停止位、无奇偶校验位。
波特率可设为1200-9600 bit/s 。
通讯传送分为独立的信息头,和发送的编码数据。
以下的通讯传送方式定义与RTU 通讯规约相初始结构 = >=4字节的时间地址码 = 1 字节功能码 = 1 字节数据区 = N 字节错误校检 = 16位CRC 码结束结构 = >=4字节的时间地址码:地址码为通讯传送的第一个字节。
这个字节表明由用户设定地址码的从机将接收由主机发送来的信息。
并且每个从机都有具有唯一的地址码,并且响应回送均以各自的地址码开始。
主机发送的地址码表明将发送到的从机地址,而从机发送的地址码表明回送的从机地址。
功能码:通讯传送的第二个字节。
ModBus 通讯规约定义功能号为1到127。
本控制器利用其中的一部分功能码。
作为主机请求发送,通过功能码告诉从机执行什么动作。
作为从机响应,从机发送的功能码与从主机发送来的功能码一样,并表明从机已响应主机进行操作。
如果从机发送的功能码的最高位(比如功能码大于127),则表明从机没有响应操作或发送出错。
数据区:数据区是根据不同的功能码而不同。
CRC 码:二字节的错误检测码。
当通讯命令发送至仪器时,符合相应地址码的设备接通讯命令,并除去地址码,读取信息,如果没有出错,则执行相应的任务;然后把执行结果返送给发送者。
返送的信息中包括地址码、执行动作的功能码、执行动作后结果的数据以及错误校验码。
如果出错就不发送任何信息。
1 2.信息帧格式:(1) 地址码: 地址码是信息帧的第一字节(8位),从0到255。
这个字节表明由用户设置地址的从机将接收由主机发送来的信息。
每个从机都必须有唯一的地址码,并且只有符合地址码的从机才能响应回送。
当从机回送信息时,相当的地址码表明该信息来自于何处。
Modbus通讯协议详解一、引言Modbus通讯协议是一种常用于工业控制系统中的通信协议,它基于主从结构,用于实现不同设备之间的数据交换。
本文将详细介绍Modbus通讯协议的基本原理、通信方式、数据格式以及常见应用场景。
二、协议原理Modbus通讯协议是基于串行通信的协议,它使用简单的请求/响应模式进行数据交换。
协议包括两种通信方式:Modbus ASCII和Modbus RTU。
Modbus ASCII使用ASCII码表示数据,而Modbus RTU使用二进制码表示数据。
协议规定了数据的传输格式、通信命令、错误检测等。
三、通信方式1. Modbus ASCII通信方式Modbus ASCII通信方式使用ASCII码表示数据,每个字节使用两个ASCII字符表示,其中包括一个校验和。
通信过程中,主站发送请求命令,从站接收并处理请求,然后从站发送响应。
请求和响应之间使用回车换行符进行分隔。
2. Modbus RTU通信方式Modbus RTU通信方式使用二进制码表示数据,每个字节使用8位二进制表示。
通信过程中,主站发送请求命令,从站接收并处理请求,然后从站发送响应。
请求和响应之间使用帧间隔进行分隔。
四、数据格式1. Modbus ASCII数据格式Modbus ASCII数据格式由起始字符、从站地址、功能码、数据区、校验和和结束字符组成。
起始字符是冒号,结束字符是回车换行符。
校验和是通过对除起始字符和校验和本身外的所有字符进行异或运算得到的。
2. Modbus RTU数据格式Modbus RTU数据格式由从站地址、功能码、数据区、CRC校验和组成。
CRC校验和是通过对从站地址、功能码和数据区的所有字节进行CRC校验运算得到的。
五、常见应用场景Modbus通讯协议广泛应用于工业自动化领域,常见的应用场景包括:1. 监控系统:通过Modbus通讯协议,可以实现对各种传感器、仪表的数据采集和监控。
2. 控制系统:Modbus通讯协议可用于实现对各种执行器、控制器的控制和调节。
Modbus通讯协议详解Modbus通讯协议是一种用于工业自动化领域的通信协议,常用于连接不同设备之间的数据传输。
本文将详细介绍Modbus通讯协议的基本原理、通信方式、数据帧格式以及常见的功能码。
1. 基本原理Modbus通讯协议是基于主从架构的协议,其中主机负责发起通信请求,从机负责响应请求并提供数据。
通信过程中,主机通过读写寄存器的方式与从机进行数据交换。
2. 通信方式Modbus通讯协议支持串行通信和以太网通信两种方式。
在串行通信中,常用的物理层协议有RS-232、RS-485等;而在以太网通信中,常用的物理层协议有TCP/IP协议。
3. 数据帧格式Modbus通讯协议的数据帧格式包括起始符、地址字段、功能码字段、数据字段和校验字段。
- 起始符:起始符用于标识数据帧的开始,通常为一个字节的值,如0x3A。
- 地址字段:地址字段用于指定从机的地址,通常为一个字节的值,范围为1-247。
- 功能码字段:功能码字段用于指定通信请求的类型,包括读取寄存器、写入寄存器等功能。
- 数据字段:数据字段用于存储通信请求或响应的数据,其长度根据具体功能码而定。
- 校验字段:校验字段用于校验数据的完整性,通常采用CRC校验算法。
4. 常见功能码Modbus通讯协议定义了一系列功能码,用于实现不同的通信请求。
- 读取线圈状态:功能码为0x01,用于读取从机的线圈状态。
- 读取输入状态:功能码为0x02,用于读取从机的输入状态。
- 读取保持寄存器:功能码为0x03,用于读取从机的保持寄存器数据。
- 读取输入寄存器:功能码为0x04,用于读取从机的输入寄存器数据。
- 写单个线圈:功能码为0x05,用于写入从机的单个线圈状态。
- 写单个寄存器:功能码为0x06,用于写入从机的单个寄存器数据。
5. 通信过程Modbus通讯协议的通信过程如下:- 主机发送请求:主机向从机发送读写请求,包括从机地址、功能码和数据字段。
- 从机响应请求:从机接收到请求后,根据功能码进行相应的处理,并将结果返回给主机。
modbus通讯协议格式详解Modbus是一种常用的通信协议,用于在工业自动化系统中不同设备之间进行通信。
下面是Modbus通信协议的详解。
1. Modbus协议类型:- Modbus ASCII:使用ASCII字符进行数据传输,每个字节使用两个ASCII字符表示。
- Modbus RTU:使用二进制编码进行数据传输,每个字节使用8个二进制位表示。
2. Modbus通信格式:- 帧起始符:通常为冒号(ASCII字符)或启动位(RTU模式)。
- 地址字段:定义要与之通信的设备地址。
- 功能码:指示所需执行的操作类型。
- 数据域:包含要传输或接收的数据。
- 校验和:用于验证帧数据的完整性,通常是通过计算和比较CRC校验值或校验和字节来实现的。
3. Modbus功能码:- 读取数据:用于读取设备的状态或数据。
- 功能码0x01(读取线圈状态):用于读取数字输出或线圈的状态。
- 功能码0x02(读取输入状态):用于读取数字输入或线圈的状态。
- 功能码0x03(读取保持寄存器):用于读取设备的保持寄存器的值。
- 功能码0x04(读取输入寄存器):用于读取设备的输入寄存器的值。
- 写入数据:用于写入设备的状态或数据。
- 功能码0x05(写单个线圈):用于写入单个数字输出或线圈的状态。
- 功能码0x06(写单个寄存器):用于写入单个保持寄存器的值。
- 功能码0x0F(写多个线圈):用于写入多个数字输出或线圈的状态。
- 功能码0x10(写多个寄存器):用于写入多个保持寄存器的值。
4. Modbus数据格式:- 线圈状态:用于表示开关状态的数据,以位为单位(0表示关,1表示开)。
- 输入状态:用于表示输入设备状态的数据,以位为单位。
- 保持寄存器:用于存储设备状态或数据的数据,以字为单位。
- 输入寄存器:用于存储输入设备状态或数据的数据,以字为单位。
总结:Modbus通信协议定义了一套通用的格式,用于在工业自动化系统中进行设备之间的通信。
Modbus通讯协议详解一、介绍Modbus通讯协议是一种常用的工业通讯协议,用于在自动化系统中实现设备之间的数据传输和通信。
本文将详细介绍Modbus通讯协议的基本原理、通信方式、数据格式及其应用场景。
二、基本原理Modbus通讯协议基于主从结构,由一个主站和多个从站组成。
主站负责发起通信请求,而从站则负责响应请求并提供所需的数据。
通信过程中,主站通过读写寄存器的方式与从站进行数据交换。
三、通信方式Modbus通讯协议支持两种常用的通信方式:串行通信和以太网通信。
1. 串行通信串行通信使用RS-232或RS-485等物理层接口,通过串口进行数据传输。
串行通信具有成本低、传输距离短、抗干扰性强等特点,适用于小规模的通信系统。
2. 以太网通信以太网通信使用TCP/IP协议栈,通过以太网进行数据传输。
以太网通信具有传输速度快、传输距离远、支持大规模网络等优点,适用于大规模的工业自动化系统。
四、数据格式Modbus通讯协议定义了几种常用的数据格式,包括离散输入寄存器、线圈、输入寄存器和保持寄存器。
1. 离散输入寄存器(Discrete Inputs)离散输入寄存器用于存储只读的离散输入信号,例如开关状态、传感器信号等。
2. 线圈(Coils)线圈用于存储读写的开关量信号,例如控制继电器、电机等的状态。
3. 输入寄存器(Input Registers)输入寄存器用于存储只读的模拟量信号,例如温度、压力等传感器的数据。
4. 保持寄存器(Holding Registers)保持寄存器用于存储读写的模拟量信号,例如设定温度、设定速度等参数。
五、应用场景Modbus通讯协议广泛应用于工业自动化领域,常见的应用场景包括:1. 监控系统Modbus通讯协议可用于监控系统中,实现对各种设备的数据采集和监控。
例如,通过读取温度传感器的数据,实时监测温度变化。
2. 控制系统Modbus通讯协议可用于控制系统中,实现对各种设备的控制和调节。
modbus通讯协议协议名称:Modbus通讯协议1. 引言Modbus通讯协议是一种用于工业自动化领域的通信协议,常用于连接不同厂商的设备,实现设备之间的数据交换和控制操作。
本协议旨在规范Modbus通信的数据格式、传输方式和通信规则,以确保设备之间的互操作性和数据的准确传输。
2. 范围本协议适用于Modbus通信协议的各个版本,包括Modbus RTU、Modbus ASCII和Modbus TCP/IP等。
同时,本协议还适用于Modbus通信协议的各种设备类型,包括主站(Master)和从站(Slave)。
3. 术语和定义在本协议中,以下术语和定义适用:- 主站(Master):发起Modbus通信请求的设备。
- 从站(Slave):响应主站请求的设备。
- 寄存器(Register):存储设备中的数据的内存单元。
- 线圈(Coil):控制设备中的开关状态的内存单元。
- 功能码(Function Code):用于标识Modbus通信请求的操作类型。
4. 数据格式4.1 Modbus RTUModbus RTU使用二进制编码,数据帧包括起始位、设备地址、功能码、数据域、校验位和停止位。
具体格式如下:- 起始位:一个起始位,用于标识数据帧的开始。
- 设备地址:一个字节,用于标识主站要发送请求的从站地址。
- 功能码:一个字节,用于标识主站请求的操作类型。
- 数据域:根据功能码的不同,数据域的长度可变。
- 校验位:两个字节,用于校验数据域的正确性。
- 停止位:一个停止位,用于标识数据帧的结束。
4.2 Modbus ASCIIModbus ASCII使用ASCII编码,数据帧包括起始符、设备地址、功能码、数据域、LRC校验和和结束符。
具体格式如下:- 起始符:一个冒号(:),用于标识数据帧的开始。
- 设备地址:两个ASCII字符,用于标识主站要发送请求的从站地址。
- 功能码:两个ASCII字符,用于标识主站请求的操作类型。

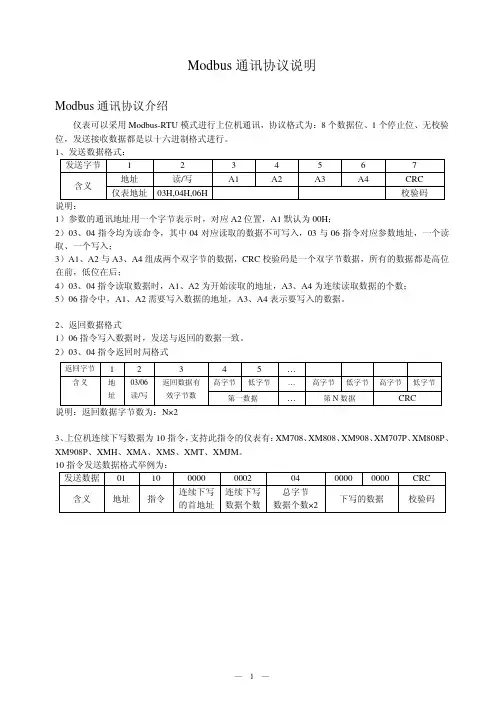

Modbus 通讯协议说明Modbus 通讯协议介绍仪表可以采用Modbus-RTU 模式进行上位机通讯,协议格式为:8个数据位、1个停止位、无校验位,发送接收数据都是以十六进制格式进行。
1、发送数据格式: 发送字节 1 2 3 4 5 6 7 地址读/写A1A2A3A4CRC 含义仪表地址 03H,04H,06H校验码说明:1)参数的通讯地址用一个字节表示时,对应A2位置,A1默认为00H ;2)03、04指令均为读命令,其中04对应读取的数据不可写入,03与06指令对应参数地址,一个读取、一个写入;3)A1、A2与A3、A4组成两个双字节的数据,CRC 校验码是一个双字节数据,所有的数据都是高位在前,低位在后;4)03、04指令读取数据时,A1、A2为开始读取的地址,A3、A4为连续读取数据的个数; 5)06指令中,A1、A2需要写入数据的地址,A3、A4表示要写入的数据。
2、返回数据格式1)06指令写入数据时,发送与返回的数据一致。
2)03、04指令返回时局格式说明:返回数据字节数为:N×2 3、上位机连续下写数据为10指令,支持此指令的仪表有:XM708、XM808、XM908、XM707P 、XM808P 、XM908P 、XMH 、XMA 、XMS 、XMT 、XMJM 。
10指令发送数据格式举例为: 发送数据 01 10 0000000204 00000000CRC 含义 地址指令连续下写的首地址 连续下写数据个数总字节 数据个数×2下写的数据校验码返回字节 12345…高字节低字节…高字节低字节高字节低字节含义地址03/06 读/写返回数据有效字节数第一数据 … 第N 数据 CRC各型号仪表详细说明XM708XM708PXM808/908(WP系列PID)XM808P/908P(WP系列曲线控制)XMHXMTXMG/XMG-MXMD XMDA XMX XMJB XMJM XMA XMS T818 F918XM7081、03指令参数地址参数参数含义通讯地址参数参数含义通讯地址SV PID给定值00H Sc 平移修正参数10HHiAL 上限报警限值01H ot 控制输出方式11HLoAL 下限报警限值02H oL 控制输出下限12HPHAL 正偏差报警值03H oH 控制输出上限13HPLAL 负偏差报警值04H ALP 报警输出定义参数0FHdF 回差参数05H SYS 正反作用选择14HoPAd 控制方式06H Addr 通讯地址/P 速率参数08H bAud 通讯波特率/I 保持参数07H dL 数字滤波17Hdt 滞后时间参数09H Loc 参数锁19Ht 控制周期0AH SET1-8 现场参数1~8 /Sn 输入规格0BH CSC 冷端补偿参数1BHdiP 小数点位置0CH SF 超调抑制参数1CHdiL 下限显示限值0DH SVL 给定值下限限定1DHdiH 上限显示限值0EH SVH 给定值上限限定1EH2、04指令参数地址地址00H 01H 02H 03H 04H 05H含义PV测量值报警状态STS / 设定值SV Sn dIP上表中STS表示仪表的报警状态。
将返回数据的低字节转换为二进制的格式,每位的数字为0表示报警不存在,为1表示报警成立。
7 6 5 4 3 2 1 00 0 0 0 PLAL报警PHAL报警LoAL报警HIAL报警XM708P1、03指令参数地址(1)标准参数参数参数含义通讯地址参数参数含义通讯地址STEP 当前运行的曲线段00H ot 控制输出方式11HHiAL 上限报警限值01H oL 控制输出下限12HLoAL 下限报警限值02H oH 控制输出上限13HPHAL 正偏差报警值03H ALP 报警输出定义参数0FHPLAL 负偏差报警值04H SYS 正反作用选择14HdF 回差参数05H Addr 通讯地址/oPAd 控制方式06H bAud 通讯波特率/P 速率参数08H dL 数字滤波17HI 保持参数07H mAn 仪表运行状态18Hdt 滞后时间参数09H Loc 参数锁19Ht 控制周期0AH SET1-8 现场参数1~8Sn 输入规格0BH CSC 冷端补偿参数81HdiP 小数点位置0CH SF 超调抑制参数82HdiL 下限显示限值0DH 曲线运行状态16HdiH 上限显示限值0EHSc 平移修正参数10H(2)曲线设置参数参数参数含义通讯地址C01 第一段曲线的设定值1BHT01 第一段曲线的运行时间1CH……T10 第十段曲线的运行时间(3)曲线运行状态参数地址:16H,将此数据转换为二进制格式,共有16位(0~15),其中的2、3位用于曲线的Stop/Run/Hold 控制运行状态Stop Hold Run2 1 1 0数据位数3 1 0 02、04指令参数地址地址00H 01H 02H 03H 04H 05H 06H含义PV测量值报警状态STS / 设定值SV Sn dIP 当前段已运行时间上表中STS表示仪表的报警状态。
将返回数据的低字节转换为二进制的格式,每位的数字为0表示报警不存在,为1表示报警成立。
7 6 5 4 3 2 1 00 0 0 0 PLAL报警PHAL报警LoAL报警HIAL报警XM808/908(WP系列PID)1、03指令参数地址参数名含义通讯地址参数名含义通讯地址SV 仪表设定值00H oH(opH) 控制输出上限值13H MV 控制输出值1AH ALP 报警输出定义0FH HiAL 上限报警限值01H SYS(CF) 系统功能选择14H LoAL 下限报警限值02H Addr 仪表通讯地址/ PHAL(dHAL) 正偏差报警限值03H bAud 仪表通讯波特率/ PLAL(dLAL) 负偏差报警限值04H dL 输入数字滤波17H dF 报警回差05H mAn(Run) 运行状态18H oPAd(CtrL) PID控制方式06H Loc 参数密码锁19H P 速率参数07H SET(EP)1~8 现场参数1~8 / I(M5) 保持参数08H CSC 热电偶冷端修正1BH dt(t)滞后时间参数09H SF 超限抑制参数1CH t(ctL) 控制周期0AH SVL 给定值下限限定1DH Sn 输入规格0BH SVH 给定值上限限定1EH dIP 小数点位置0CH Ft 阀门行程时间1FHdIL 输入下限显示值0DH Sn2 外给定或反馈信号输入规格20HdIH 输入上限显示值0EH SYSA 第二光柱显示内容21H SC 输入平移修正值10H SYSB 变送输出选择22HOt(op1) 控制输出方式11H dIL2 外给定或反馈输入显示下限23HoL(opL) 控制输出下限值12H dIH2 外给定或反馈输入显示上限24H2、04指令参数地址地址00H 01H 02H 03H 04H 05H 06H 含义PV测量值报警状态STS 输出值MV 设定值SV Sn dIP 反馈值上表中STS表示仪表的报警状态。
将返回数据的低字节转换为二进制的格式,每位的数字为0表示报警不存在,为1表示报警成立。
7 6 5 4 3 2 1 00 0 0 0 PLAL报警PHAL报警LoAL报警HIAL报警XM808P/908P(WP系列曲线控制系列曲线控制))1、03指令参数地址参数名含义通讯地址参数名含义通讯地址STEP 当前运行的曲线段00H oL 控制输出下限值12HMV 控制输出值1AH oH 控制输出上限值13HHiAL 上限报警限值01H ALP 报警输出定义0FHLoAL 下限报警限值02H SYS 系统功能选择14HPHAL 正偏差报警限值03H Addr 仪表通讯地址/PLAL 负偏差报警限值04H bAud 仪表通讯波特率/dF 报警回差05H dL 输入数字滤波17HoPAd PID控制方式06H mAn 运行状态18HP 速率参数07H Loc 参数密码锁19HI 保持参数08H SET1~8 现场参数1~8 /dt 滞后时间参数09H CSC 热电偶冷端修正81HT 控制周期0AH SF 超限抑制参数82HSn 输入规格0BH 曲线运行状态16HdIP 小数点位置0CH C01 第一段曲线设定值1BHdIL 输入下限显示值0DH T01 第一段曲线运行时间1CHdIH 输入上限显示值0EH C02 第二段曲线设定值1DHSC 输入平移修正值10H …. …. ….ot 控制输出方式11H曲线运行状态参数地址:16H,将此数据转换为二进制格式,共有16位(0~15),其中的2、3位用于曲线的Stop/Run/Hold 控制,第0、1位表示事件输出状态,值为0表示没有为1表示事件输出。
运行状态Stop Hold Run3 1 0 02 1 1 01 EV2数据位数0 EV12、04指令参数地址地址00H 01H 02H 03H 04H 05H 06H含义PV测量值报警状态STS 输出值MV 设定值SV Sn dIP 当前段已运行时间上表中STS表示仪表的报警状态。
将返回数据的低字节转换为二进制的格式,每位的数字为0表示报警不存在,为1表示报警成立。
7 6 5 4 3 2 1 00 0 0 0 PLAL报警PHAL报警LoAL报警HIAL报警1、03指令参数地址参数名含义通讯地址参数名含义通讯地址反馈输入值oH 控制输出上限13H控制输出值1AH SYS 系统功能选择14H HiAL 上限报警限值01H Addr 仪表通讯地址/LoAL 下限报警限值02H bAud 仪表通讯波特率/dF 报警回差05H dL 输入数字滤波17Hdt 手自动切换时间参数09H mAn 手/自动控制状态18H Sn 控制输入规格0BH Loc 参数密码锁19H diP 显示小数点0CH ft 阀门行程时间 1FH diL 控制输入下限显示值0DH Sn2 反馈信号类型 20H diH 控制输入上限显示值0EH SYSA 第二光柱显示内容 21H SC 输入平移修正值10H SYSB 变送输出内容 22Hot 控制输出方式11H DiL2 反馈输入下限显示值 23H oL 控制输出下限12H DiH2 反馈输入上限显示值 24H2、、04指令参数地址地址00H 01H 02H 03H 04H 05H 06H 含义PV控制值报警状态STS 输出值MV / Sn dIP 反馈值上表中STS表示仪表的报警状态。
将返回数据的低字节转换为二进制的格式,每位的数字为0表示报警不存在,为1表示报警成立。
7 6 5 4 3 2 1 00 0 0 0 0 0 LoAL报警HIAL报警1、03指令参数地址参数名含义通讯地址参数名含义通讯地址AL1 第一报警限值01H dIH 输入上限显示值0EHAL2 第二报警限值02H SC 输入平移修正值10HAL3 第三报警限值03H ALP 报警输出定义0FHAL4 第四报警限值04H SYS 系统功能选择14HdF1 第一报警回差值05H Addr 仪表通讯地址/dF2 第二报警回差值07H bAud 仪表通讯波特率/dF3 第三报警回差值08H dL 输入数字滤波17HdF4 第四报警回差值09H CSC 冷端修正参数18HSn 输入规格0BH Loc 参数密码锁19HdIP 小数点位置0CH SET1~8 现场参数1~8 /dIL 输入下限显示值0DH2、04指令参数地址地址00H 01H 02H 03H 04H 05H含义PV测量值报警状态STS / / Sn dIP上表中STS表示仪表的报警状态。
