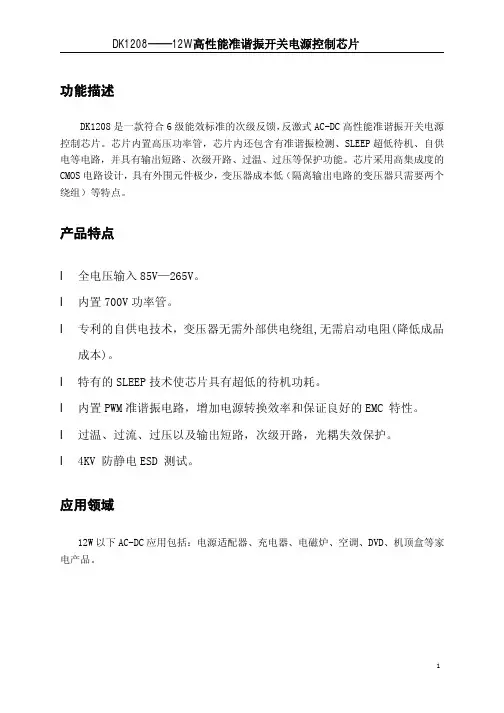

六级能效电源管理芯片DK1208规格书

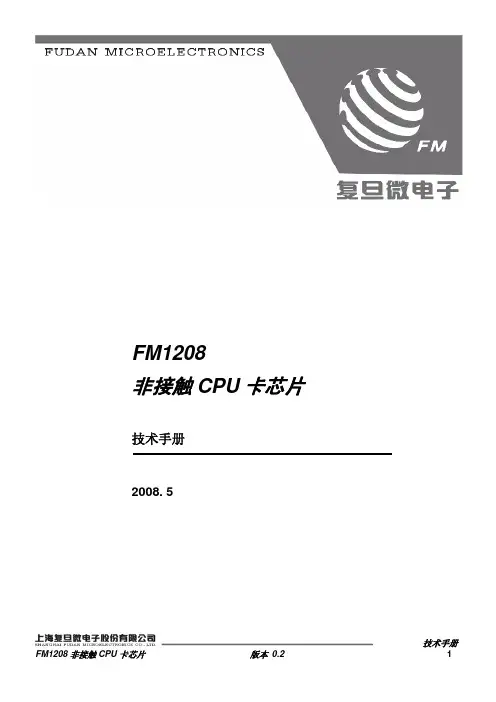

FM1208非接触CPU卡芯片技术手册2008. 5本资料是为了让用户根据用途选择合适的上海复旦微电子股份有限公司（以下简称复旦微电子）的产品而提供的参考资料，不转让属于复旦微电子或者第三者所有的知识产权以及其他权利的许可。

在使用本资料所记载的信息最终做出有关信息和产品是否适用的判断前，请您务必将所有信息作为一个整体系统来进行评价。

由于本资料所记载的信息而引起的损害、责任问题或者其他损失，复旦微电子将不承担责任。

复旦微电子的产品不用于化学、救生及生命维持系统。

未经复旦微电子的许可，不得翻印或者复制全部或部分本资料的内容。

今后日常的产品更新会在适当的时候发布，恕不另行通知。

在购买本资料所记载的产品时，请预先向复旦微电子在当地的销售办事处确认最新信息，并请您通过各种方式关注复旦微电子公布的信息，包括复旦微电子的网站(/)。

如果您需要了解有关本资料所记载的信息或产品的详情，请与上海复旦微电子股份有限公司在当地的销售办事处联系。

商标上海复旦微电子股份有限公司的公司名称、徽标以及“复旦”徽标均为上海复旦微电子股份有限公司及其分公司在中国的商标或注册商标。

上海复旦微电子股份有限公司在中国发布，版权所有。

目录目录 (2)1产品综述 (4)1.1 介绍 (4)1.2 主要特点 (4)1.3 功能框图 (5)1.4 极限参数 (6)1.5 管脚封装 (6)1.6 管脚功能 (6)1.7 ATQA和SAK说明 (6)2芯片工作流程 (7)3存储器配置 (8)4指令集 (10)5订货信息 (11)6版本信息 (12)上海复旦微电子股份有限公司销售及服务网点 (13)1 产品综述1.1 介绍FM1208是复旦微电子股份有限公司设计的单界面非接触CPU卡芯片，产品支持ISO14443-A协议，CPU指令兼容通用8051指令，内置硬件DES协处理器，数据存储器为8Kbyte的EEPROM。

FM1208是符合银行标准的接触式CPU卡，COS同时支持PBOC2.0标准（电子钱包）及建设部IC卡应用规范，具有较好的安全性。

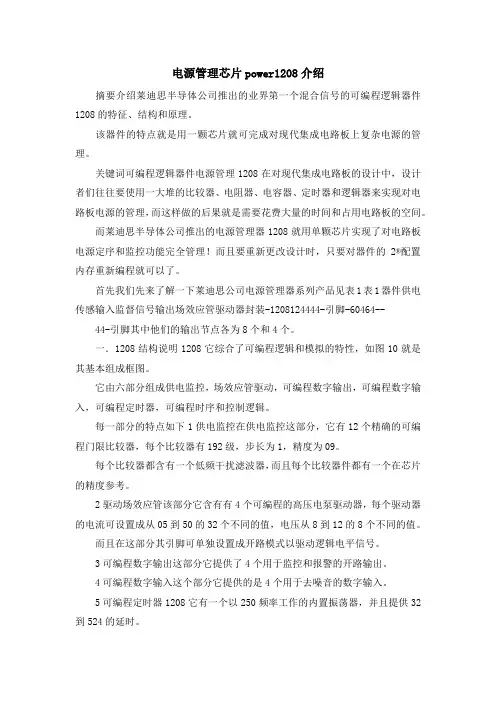

电源管理芯片power1208介绍摘要介绍莱迪思半导体公司推出的业界第一个混合信号的可编程逻辑器件1208的特征、结构和原理。

该器件的特点就是用一颗芯片就可完成对现代集成电路板上复杂电源的管理。

关键词可编程逻辑器件电源管理1208在对现代集成电路板的设计中，设计者们往往要使用一大堆的比较器、电阻器、电容器、定时器和逻辑器来实现对电路板电源的管理，而这样做的后果就是需要花费大量的时间和占用电路板的空间。

而莱迪思半导体公司推出的电源管理器1208就用单颗芯片实现了对电路板电源定序和监控功能完全管理！而且要重新更改设计时，只要对器件的2®配置内存重新编程就可以了。

首先我们先来了解一下莱迪思公司电源管理器系列产品见表1表1器件供电传感输入监督信号输出场效应管驱动器封装-1208124444-引脚-60464-- 44-引脚其中他们的输出节点各为8个和4个。

一．1208结构说明1208它综合了可编程逻辑和模拟的特性，如图10就是其基本组成框图。

它由六部分组成供电监控，场效应管驱动，可编程数字输出，可编程数字输入，可编程定时器，可编程时序和控制逻辑。

每一部分的特点如下1供电监控在供电监控这部分，它有12个精确的可编程门限比较器，每个比较器有192级，步长为1，精度为09。

每个比较器都含有一个低频干扰滤波器，而且每个比较器件都有一个在芯片的精度参考。

2驱动场效应管该部分它含有有4个可编程的高压电泵驱动器，每个驱动器的电流可设置成从05到50的32个不同的值，电压从8到12的8个不同的值。

而且在这部分其引脚可单独设置成开路模式以驱动逻辑电平信号。

3可编程数字输出这部分它提供了4个用于监控和报警的开路输出。

4可编程数字输入这个部分它提供的是4个用于去噪音的数字输入。

5可编程定时器1208它有一个以250频率工作的内置振荡器，并且提供32到524的延时。

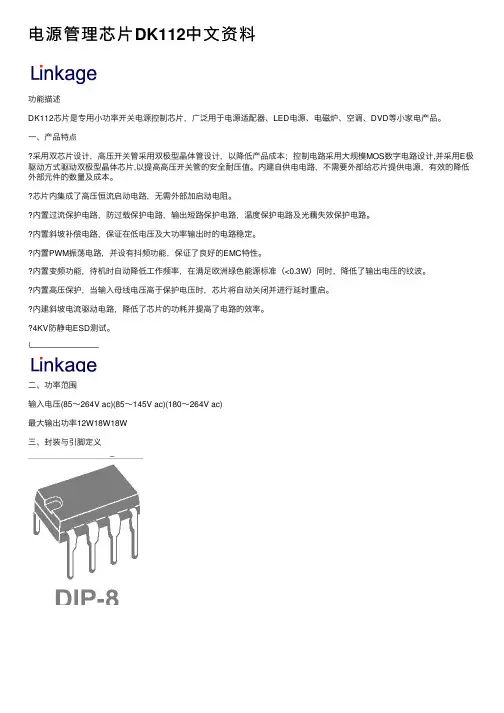

电源管理芯⽚DK112中⽂资料功能描述DK112芯⽚是专⽤⼩功率开关电源控制芯⽚，⼴泛⽤于电源适配器、LED电源、电磁炉、空调、DVD等⼩家电产品。

⼀、产品特点采⽤双芯⽚设计，⾼压开关管采⽤双极型晶体管设计，以降低产品成本；控制电路采⽤⼤规模MOS数字电路设计,并采⽤E极驱动⽅式驱动双极型晶体芯⽚,以提⾼⾼压开关管的安全耐压值。

内建⾃供电电路，不需要外部给芯⽚提供电源，有效的降低外部元件的数量及成本。

芯⽚内集成了⾼压恒流启动电路，⽆需外部加启动电阻。

内置过流保护电路，防过载保护电路，输出短路保护电路，温度保护电路及光藕失效保护电路。

内置斜坡补偿电路，保证在低电压及⼤功率输出时的电路稳定。

内置PWM振荡电路，并设有抖频功能，保证了良好的EMC特性。

内置变频功能，待机时⾃动降低⼯作频率，在满⾜欧洲绿⾊能源标准（<0.3W）同时，降低了输出电压的纹波。

内置⾼压保护，当输⼊母线电压⾼于保护电压时，芯⽚将⾃动关闭并进⾏延时重启。

内建斜坡电流驱动电路，降低了芯⽚的功耗并提⾼了电路的效率。

4KV防静电ESD测试。

⼆、功率范围输⼊电压(85～264V ac)(85～145V ac)(180～264V ac)最⼤输出功率12W18W18W三、封装与引脚定义引脚符号功能描述1Gnd接地引脚。

2Gnd接地引脚。

3Fb反馈控制端。

4Vcc供电引脚。

5678Collector输出引脚，连接芯⽚内⾼压开关管Collector端，与开关变压器相连。

四、内部电路框图五、极限参数供电电压Vcc...........................................-0.3V--9V供电电流Vcc...........................................100mA引脚电压...........................................-0.3V--Vcc+0.3V 开关管耐压...........................................-0.3V--780V 峰值电流...........................................800mA总耗散功率...........................................1000mW⼯作温度...........................................0℃--125℃储存温度...........................................-55℃--+150℃焊接温度...........................................+280℃/5S六、电⽓参数项⽬测试条件最⼩典型最⼤单位电源电压Vcc AC输⼊85V-----265V456V启动电压AC输⼊85V-----265V 4.85 5.2V关闭电压AC输⼊85V-----265V 3.64 4.2V电源电流Vcc=5V，Fb=2.2V203040mA 启动时间AC输⼊85V------500mS Collector保护电压L=1.2mH460480500V开关管耐压Ioc=1mA700------V开关管电流Vcc=5V，Fb=1.6V----3.6V600650700mA 峰值电流保护Vcc=5V，Fb=1.6V----3.6V650720800mA 振荡频率Vcc=5V，Fb=1.6V----2.8V606570KHz 变频频率Vcc=4.6V，Fb=2.8V----3.6V0.5--65KHz 抖频步进频率Vcc=4.6V，Fb=1.6V----2.8V0.81 1.2KHz 温度保护Vcc=4.6V，Fb=1.6V----3.6V120125130℃占空⽐Vcc=4.6V，Fb=1.6V----3.6V5---50%控制电压Fb AC输⼊85V-----265V 1.6--- 3.6V七、⼯作原理上电启动：当外部电源上电时，直流⾼压经开关变压器传⾄芯⽚的COLLECTOR端（5678引脚），后经内建⾼压恒流启动电路将启动电流送⾄开关管Q1的B极，通过开关管Q1的电流放⼤（约为20倍放⼤）进⼊电源管理电路经D1为Vcc外部电容C1充电，同时为Fb预提供⼀个3.6V电压（Fb引脚对地应接⼊⼀只滤波电容），当Vcc的电压逐步上升⾄5V时，振荡器起振，电路开始⼯作，控制器为Fb开启⼀个约为25uA的对地电流源，电路进⼊正常⼯作。

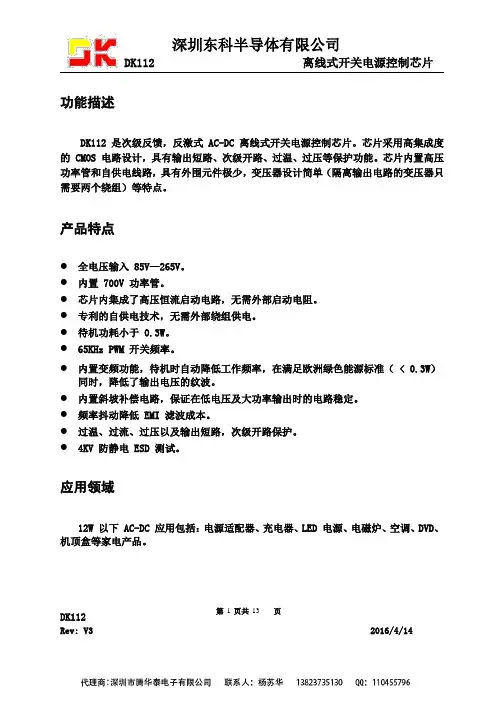

深圳东科半导体有限公司DK112离线式开关电源控制芯片功能描述DK112 是次级反馈，反激式 AC-DC 离线式开关电源控制芯片。

芯片采用高集成度的 CMOS 电路设计，具有输出短路、次级开路、过温、过压等保护功能。

芯片内置高压功率管和自供电线路，具有外围元件极少，变压器设计简单（隔离输出电路的变压器只需要两个绕组）等特点。

产品特点●全电压输入 85V—265V。

●内置 700V 功率管。

●芯片内集成了高压恒流启动电路，无需外部启动电阻。

●专利的自供电技术，无需外部绕组供电。

●待机功耗小于 0.3W。

●65KHz PWM 开关频率。

●内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（ < 0.3W）同时，降低了输出电压的纹波。

●内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定。

●频率抖动降低 EMI 滤波成本。

●过温、过流、过压以及输出短路，次级开路保护。

●4KV 防静电 ESD 测试。

应用领域12W 以下 AC-DC 应用包括：电源适配器、充电器、LED 电源、电磁炉、空调、DVD、机顶盒等家电产品。

DK112第1 页共13页Rev: V32016/4/14深圳东科半导体有限公司DK112离线式开关电源控制芯片封装与引脚定义（DIP8）符号GND接地引脚极限参数供电电压VDD …………………………………………………………………… -0.3V--8V.. 100mA 供电电流VDD ……………………………………………………………………引脚电压……………………………………………………………… -0.3V--VDD+0.3V功率管耐压…………………………………………………………………… -0.3V--730V 峰值电流………………………………………………………………………… 800mA 总耗散功率……………………………………………………………………1000mW 工作温度…………………………………………………………………-25︒ C--+125︒ C 储存温度…………………………………………………………………-55︒ C--+150︒ C 焊接温度…………………………………………………………………+280︒ C/5SDK112第2页共13页2016/4/14深圳东科半导体有限公司DK112离线式开关电源控制芯片电气参数DK112第3页共13页Rev: V32016/4/14工作原理上电启动：芯片内置高压启动电流源；上电启动时当 VDD 电压小于启动电压时，打开三极管对外部的 VDD 储能电容充电。

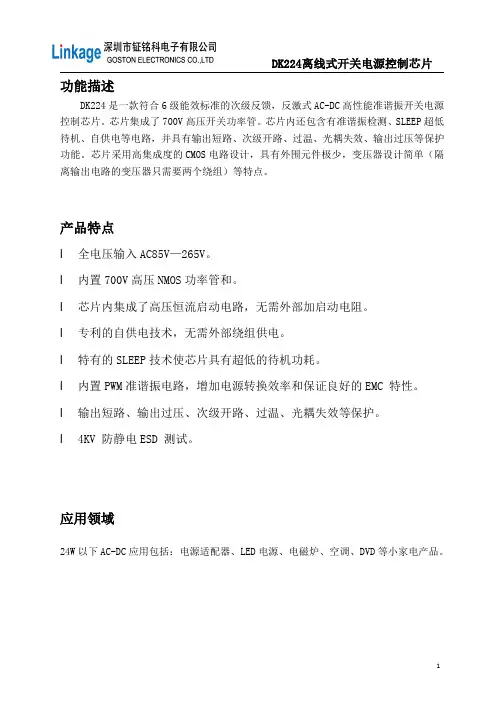

DK224离线式开关电源控制芯片功能描述DK224 是一款符合 6 级能效标准的次级反馈，反激式 AC-DC 高性能准谐振开关电源 控制芯片。

芯片集成了 700V 高压开关功率管。

芯片内还包含有准谐振检测、SLEEP 超低 待机、自供电等电路，并具有输出短路、次级开路、过温、光耦失效、输出过压等保护 功能。

芯片采用高集成度的 CMOS 电路设计，具有外围元件极少，变压器设计简单（隔 离输出电路的变压器只需要两个绕组）等特点。

产品特点l 全电压输入 AC85V—265V。

l 内置 700V 高压 NMOS 功率管和。

l 芯片内集成了高压恒流启动电路，无需外部加启动电阻。

l 专利的自供电技术，无需外部绕组供电。

l 特有的 SLEEP 技术使芯片具有超低的待机功耗。

l 内置 PWM 准谐振电路，增加电源转换效率和保证良好的 EMC 特性。

l 输出短路、输出过压、次级开路、过温、光耦失效等保护。

l 4KV 防静电 ESD 测试。

应用领域24W 以下 AC-DC 应用包括：电源适配器、LED 电源、电磁炉、空调、DVD 等小家电产品。

1封装与引脚定义（DIP8）DK224离线式开关电源控制芯片引脚符号功能描述1 2 3 4 5,6,7,8IS 电流检测输入脚，外接电阻 R=400mV/Ip。

GND 芯片地。

FB 反馈引脚。

VCC 芯片的工作电源正端，外部对地接 4.7uF-10uF 的电容。

OC 芯片内部高压 NMOS 功率管的漏极引脚。

2工作原理DK224离线式开关电源控制芯片上电启动芯片内置高压启动电流源；上电启动时当 VCC 电压小于启动电压时，启动 1mA 电流对外 部的 VCC 储能电容充电。

当 VCC 电压达到 10V 启动电压的时候，关闭启动电流源,启动 过程结束，控制逻辑开始输出 PWM 脉冲。

软启动上电启动结束后，为防止输出电压建立过程可能产生的变压器磁芯饱和，功率管和次级 整流管应力过大，芯片内置软启动电路，在软启动时间内，最大初级峰值电流为 0.5*Ip。

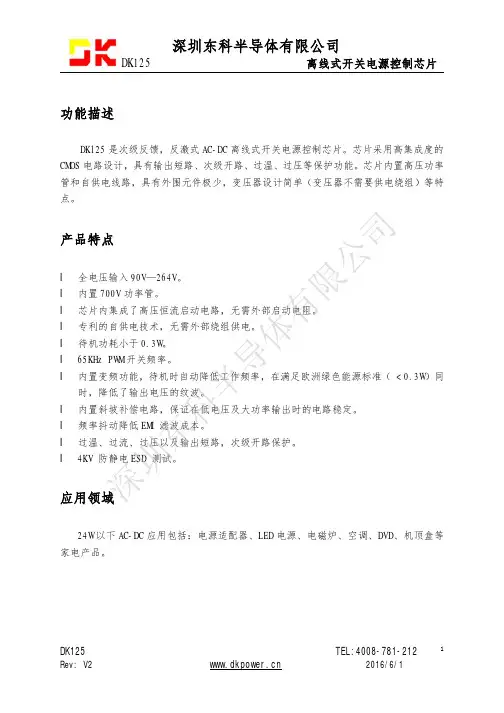

功能描述DK125是次级反馈，反激式AC-DC 离线式开关电源控制芯片。

芯片采用高集成度的CMOS 电路设计，具有输出短路、次级开路、过温、过压等保护功能。

芯片内置高压功率管和自供电线路，具有外围元件极少，变压器设计简单（变压器不需要供电绕组）等特点。

产品特点l 全电压输入90V —264V 。

l 内置700V 功率管。

l 芯片内集成了高压恒流启动电路，无需外部启动电阻。

l 专利的自供电技术，无需外部绕组供电。

l 待机功耗小于0.3W 。

l 65KHz PWM 开关频率。

l 内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（<0.3W ）同时，降低了输出电压的纹波。

l 内置斜坡补偿电路，保证在低电压及大功率输出时的电路稳定。

l 频率抖动降低EMI 滤波成本。

l 过温、过流、过压以及输出短路，次级开路保护。

l4KV 防静电ESD 测试。

应用领域24W 以下AC-DC 应用包括：电源适配器、LED 电源、电磁炉、空调、DVD 、机顶盒等家电产品。

深圳东科半导体有限公司封装与引脚定义（DIP8）内部框图引脚符号功能描述1GND 接地引脚2GND 接地引脚3FB反馈控制端引脚，接1nF ～10nF4VCC 供电引脚，外部对地接47uF ～100uF 的电容5,6,7,8OC输出引脚，连接芯片内高压功率管，外部与开关变压器相连深圳东科半导体有限公司极限参数供电电压VDD ………………………………………………………-0.3V--8V 供电电流VDD ………………………………………………………100mA引脚电压………………………………………………………-0.3V--VDD+0.3V 功率管耐压………………………………………………………-0.3V--700V 峰值电流………………………………………………………1300mA总耗散功率………………………………………………………1000mW工作温度………………………………………………………-25°C--+125°C 储存温度………………………………………………………-55°C--+150°C 焊接温度………………………………………………………+280°C/5S电气参数项目测试条件最小典型最大单位VCC 工作电压AC 输入85V-----265V 4.54.7 4.9V VCC 启动电压AC 输入85V-----265V 4.7V VCC 重启电压AC 输入85V-----265V 3.30 3.60 3.90V VCC 保护电压AC 输入85V-----265V 6.25 6.55 6.85V VCC 工作电流VCC=5V ，FB=1.5V 50mA 高压启动电流AC 输入85V-----265V0.30.6 1.2mA 启动时间AC 输入85V ------500mS 功率管耐压Ioc=1mA 700------V 功率管保护电压测量OC 电压540600660V 最大峰值电流VCC=5V ，FB=1.5V---2.8V 110012001300mA PWM 输出频率VCC=5V ，FB=1.5V---2.5V 616569KHz VCC=5V ，FB=2.5v-2.8v202224KHz 调制步进频率VCC=5V ，FB=1.5v-2.5v0.5KHz 短路保护阀值测量FB 电压 1.15 1.33 1.50V 变频阀值电压测量FB 电压 2.3 2.5 2.7V 突发模式阀值测量FB 电压2.6 2.83.0V温度保护结温120130140℃深圳东科半导体有限公司前沿消隐时间VCC=5V ，FB=1.5v-2.5v 250ns最小开通时间VCC=5V ，FB=2.6v 500ns 占空比VCC=5V ，FB=1.5v-2.5v 5---70%待机功耗AC 输入265V,空载270mW功能描述上电启动上电启动时，芯片通过内部连接OC 和VCC 引脚的高压电流源，对外部的VCC 储能电容充电，当VCC 电压升高到4.7V 的时候，关闭高压电流源,启动过程结束，控制逻辑开始输出PWM 脉冲。
