电缆排管工程施工工艺及验收规定

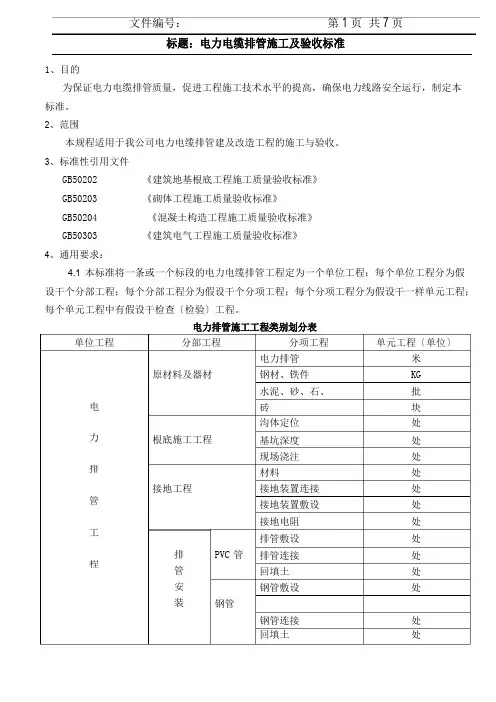

力排管工程文件编号：第1 页共7 页标题：电力电缆排管施工及验收标准1、目的为保证电力电缆排管质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本标准。

2、范围本规程适用于我公司电力电缆排管建及改造工程的施工与验收。

3、标准性引用文件GB50202 《建筑地基根底工程施工质量验收标准》GB50203 《砌体工程施工质量验收标准》GB50204 《混凝土构造工程施工质量验收标准》GB50303 《建筑电气工程施工质量验收标准》4、通用要求：4.1本标准将一条或一个标段的电力电缆排管工程定为一个单位工程；每个单位工程分为假设干个分部工程；每个分部工程分为假设干个分项工程；每个分项工程分为假设干一样单元工程；每个单元工程中有假设干检查〔检验〕工程。

电力排管施工工程类别划分表单位工程分部工程分项工程单元工程〔单位〕电力排管米原材料及器材钢材、铁件KG电水泥、砂、石、砖批块沟体定位处根底施工工程基坑深度处现场浇注处材料处接地工程接地装置连接处接地装置敷设处接地电阻处排管敷设处排PVC 管排管连接处管回填土处安装钢管钢管敷设处钢管连接处回填土处排管安装PE 管电力排管工程电缆工作井工程PE 管钻孔PE 管的连接PE 管的拖管工作井圈梁工作井盖板工作井底板工作井砖砌工作井粉刷排管出口尺寸井内外表平坦度集水井处处处处处处处处处处处4.2检查〔验收〕工程分类原则：检查〔验收〕工程分为：关键工程、重要工程、一般工程。

4.2.1关键工程：系指影响工程性能、强度、安全性和牢靠性的且不易修复和处理的工程。

4.2.2重要工程：系指影响工程构造尺寸但可修补和返工处理的工程。

4.2.3一般工程：系指一般不影响施工安装和运行安全的工程。

4.3检查〔验收〕工程评定规定：施工质量评定标准是按单元工程、分项工程、分部工程、单位工程制定，均分为优良、合格与不合格三个等级，具体规定如下：4.3.1单元工程：4.3.1.1优良级：●关键工程必需 100％的符合规定要求且小于规定误差允许范围的 80％定为优良级；●重要工程、一般工程必需100％地到达本规定要求；●全部检查工程中有80％及以上到达优良级规定。

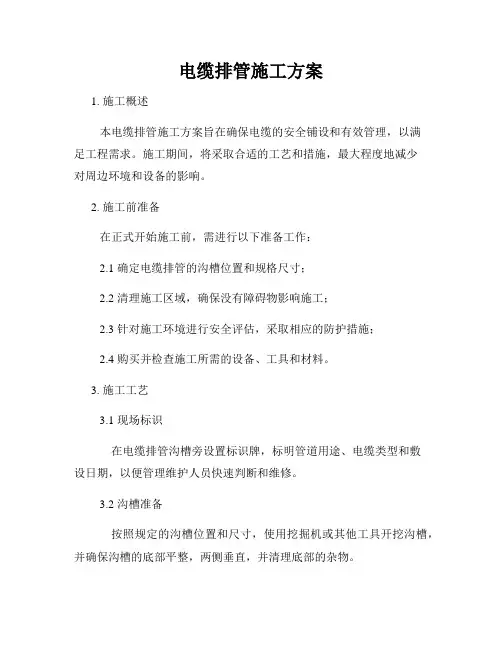

电缆排管施工方案1. 施工概述本电缆排管施工方案旨在确保电缆的安全铺设和有效管理，以满足工程需求。

施工期间，将采取合适的工艺和措施，最大程度地减少对周边环境和设备的影响。

2. 施工前准备在正式开始施工前，需进行以下准备工作：2.1 确定电缆排管的沟槽位置和规格尺寸；2.2 清理施工区域，确保没有障碍物影响施工；2.3 针对施工环境进行安全评估，采取相应的防护措施；2.4 购买并检查施工所需的设备、工具和材料。

3. 施工工艺3.1 现场标识在电缆排管沟槽旁设置标识牌，标明管道用途、电缆类型和敷设日期，以便管理维护人员快速判断和维修。

3.2 沟槽准备按照规定的沟槽位置和尺寸，使用挖掘机或其他工具开挖沟槽，并确保沟槽的底部平整，两侧垂直，并清理底部的杂物。

3.3 固定支架根据需要，安装电缆的支架和固定装置，确保电缆的稳固性，并根据电缆尺寸和数量合理布置支架的位置。

3.4 电缆敷设将电缆按照设计要求进行敷设，并确保电缆的起点和终点位置准确。

在敷设过程中，注意保护电缆的绝缘层，避免划伤或压损。

3.5 排管封闭在电缆敷设完成后，使用适当的方法和材料对排管进行封闭，防止灰尘、水分和其他杂质进入排管。

3.6 测试验收完成电缆排管施工后，进行电缆的测试验收，包括绝缘电阻测试、电缆电压测试等，确保电缆的质量符合规定要求。

4. 安全措施4.1 施工人员应配备必要的个人防护装备，如安全帽、防护眼镜、耳塞等，保证施工人员的安全。

4.2 施工区域应设立明显的警示标志，以提醒他人注意施工区域，并进行有效的防护措施，避免人员误入施工区域。

4.3 在施工期间，应严格遵守相关的施工操作规范和安全操作规程，确保施工过程中的安全。

5. 资料整理和交接5.1 完成电缆排管施工后，及时整理并归档相关工程资料，包括施工记录、测试报告、设计图纸等。

5.2 对施工过程中遇到的问题、隐患以及解决方案等进行总结，形成经验教训，并及时通报相关部门。

5.3 将资料和相关方案交接给工程管理人员，并进行必要的培训，确保对施工成果的有效维护和管理。

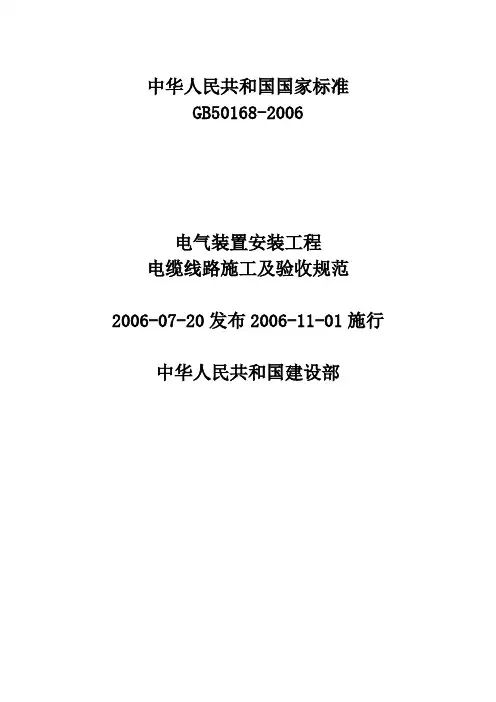

中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目次1总则 (3)2术语 (3)3电缆及附件的运输与保管 (5)4电缆线路附属设施和构筑物的施工 (6)4.1电缆管的加工及敷设 (6)4.2电缆支架的配制与安装 (7)4.3电缆线路其它防护设施与构筑物的施工 (9)5电缆的敷设 (10)5.1一般规定 (10)5.2直埋电缆的敷设 (15)3电缆导管内电缆的敷设 (17)5.4电缆构筑物中电缆的敷设 (17)5.5桥梁上电缆的敷设 (18)5.6水底电缆的敷设 (19)5.7电缆的架空敷设 (20)6电缆附件的安装 (21)6.1一般规定和准备工作 (21)6.2安装要求 (24)7电缆线路防火阻燃设施的施工 (26)8工程交接验收 (27)附录A侧压力和牵引力的常用计算公式 (29)1总则1.0.1为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

1.0.2本规范规定了电力电缆线路（以下称电缆线路）安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

1.0.6施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序，尚应事先制定安全技术措施。

1.0.7电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。

1.0.8对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。

1.0.9电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。

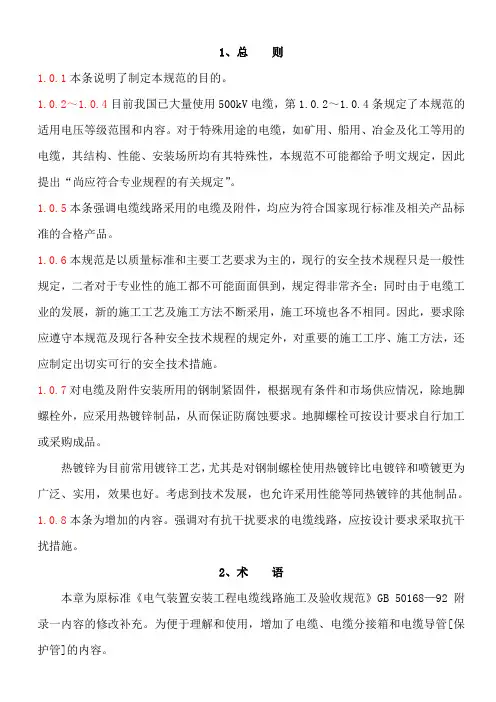

1、总则1.0.1本条说明了制定本规范的目的。

1.0.2～1.0.4目前我国已大量使用500kV电缆，第1.0.2～1.0.4条规定了本规范的适用电压等级范围和内容。

对于特殊用途的电缆，如矿用、船用、冶金及化工等用的电缆，其结构、性能、安装场所均有其特殊性，本规范不可能都给予明文规定，因此提出“尚应符合专业规程的有关规定”。

1.0.5本条强调电缆线路采用的电缆及附件，均应为符合国家现行标准及相关产品标准的合格产品。

1.0.6本规范是以质量标准和主要工艺要求为主的，现行的安全技术规程只是一般性规定，二者对于专业性的施工都不可能面面俱到，规定得非常齐全；同时由于电缆工业的发展，新的施工工艺及施工方法不断采用，施工环境也各不相同。

因此，要求除应遵守本规范及现行各种安全技术规程的规定外，对重要的施工工序、施工方法，还应制定出切实可行的安全技术措施。

1.0.7对电缆及附件安装所用的钢制紧固件，根据现有条件和市场供应情况，除地脚螺栓外，应采用热镀锌制品，从而保证防腐蚀要求。

地脚螺栓可按设计要求自行加工或采购成品。

热镀锌为目前常用镀锌工艺，尤其是对钢制螺栓使用热镀锌比电镀锌和喷镀更为广泛、实用，效果也好。

考虑到技术发展，也允许采用性能等同热镀锌的其他制品。

1.0.8本条为增加的内容。

强调对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。

2、术语本章为原标准《电气装置安装工程电缆线路施工及验收规范》GB 50168—92附录一内容的修改补充。

为便于理解和使用，增加了电缆、电缆分接箱和电缆导管[保护管]的内容。

3、电缆及附件的运输与贮zhù存cún保管3.0.1、3.0.2对电缆及其附件的运输、保管进行了原则规定，没有要求具体运输方法，因为各地、各部门运输工具、道路及施工经验不同，不强调用同一种运输方法。

但不论用何种方法运输，均要确保不损坏箱体外表面以及箱内部件。

3.0.3盘装电缆在运输和滚动前应检查其盘的牢固性。

竭诚为您提供优质文档/双击可除10kv及以下电缆管沟施工标准及验收规范篇一：电缆敷设国家标准gb50217电缆敷设国家标准gb50217-94(5电缆敷设)gb50217-94(5电缆敷设)5电缆敷设5.1一般规定5.1.1电缆的路径选择，应符合下列规定：(1)避免电缆遭受机械性外力、过热、腐蚀等危害。

(2)满足安全要求条件下使电缆较短。

(3)便于敷设、维护。

(4)避开将要挖掘施工的地方。

(5)充油电缆线路通过起伏地形时，使供油装置较合理配置。

5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。

5.1.3电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：(1)应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。

(2)支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

(3)同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。

5.1.4同一层支架上电缆排列配置方式，应符合下列规定：(1)控制和信号电缆可紧靠或多层迭置。

(2)除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。

(3)除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。

5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。

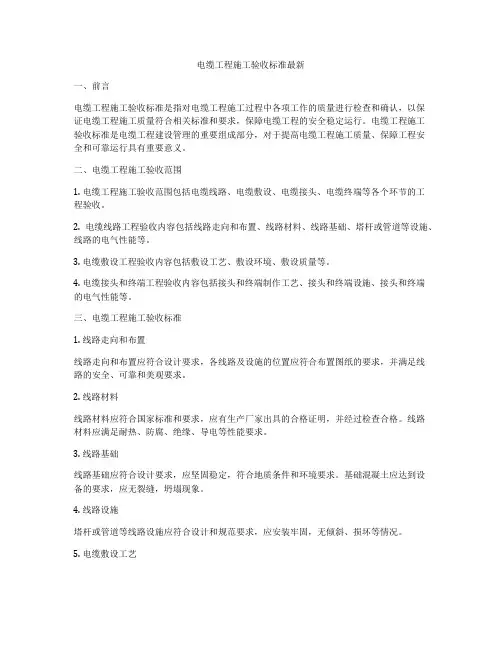

电缆工程施工验收标准最新一、前言电缆工程施工验收标准是指对电缆工程施工过程中各项工作的质量进行检查和确认，以保证电缆工程施工质量符合相关标准和要求，保障电缆工程的安全稳定运行。

电缆工程施工验收标准是电缆工程建设管理的重要组成部分，对于提高电缆工程施工质量、保障工程安全和可靠运行具有重要意义。

二、电缆工程施工验收范围1. 电缆工程施工验收范围包括电缆线路、电缆敷设、电缆接头、电缆终端等各个环节的工程验收。

2. 电缆线路工程验收内容包括线路走向和布置、线路材料、线路基础、塔杆或管道等设施、线路的电气性能等。

3. 电缆敷设工程验收内容包括敷设工艺、敷设环境、敷设质量等。

4. 电缆接头和终端工程验收内容包括接头和终端制作工艺、接头和终端设施、接头和终端的电气性能等。

三、电缆工程施工验收标准1. 线路走向和布置线路走向和布置应符合设计要求，各线路及设施的位置应符合布置图纸的要求，并满足线路的安全、可靠和美观要求。

2. 线路材料线路材料应符合国家标准和要求，应有生产厂家出具的合格证明，并经过检查合格。

线路材料应满足耐热、防腐、绝缘、导电等性能要求。

3. 线路基础线路基础应符合设计要求，应坚固稳定，符合地质条件和环境要求。

基础混凝土应达到设备的要求，应无裂缝，坍塌现象。

4. 线路设施塔杆或管道等线路设施应符合设计和规范要求，应安装牢固，无倾斜、损坏等情况。

5. 电缆敷设工艺电缆敷设应按照设计要求和技术规范进行，应保持电缆外皮完好无损，无扭曲、折弯、压伤等现象。

电缆敷设过程中应注意环境条件，确保电缆的安全敷设。

6. 电缆敷设环境电缆敷设环境应符合相关规范和要求，应无腐蚀性、有害性介质，无严重机械损伤等情况，确保电缆的安全、可靠运行。

7. 敷设质量电缆敷设质量应符合要求，线路应敷设整齐、美观，各种接头应正确接入，应无断头、虚接、漏接等现象。

8. 接头和终端制作工艺接头和终端制作应符合设计要求和标准，应使用合格的材料和工具，应按照工艺规范进行，保证接头和终端的可靠性。

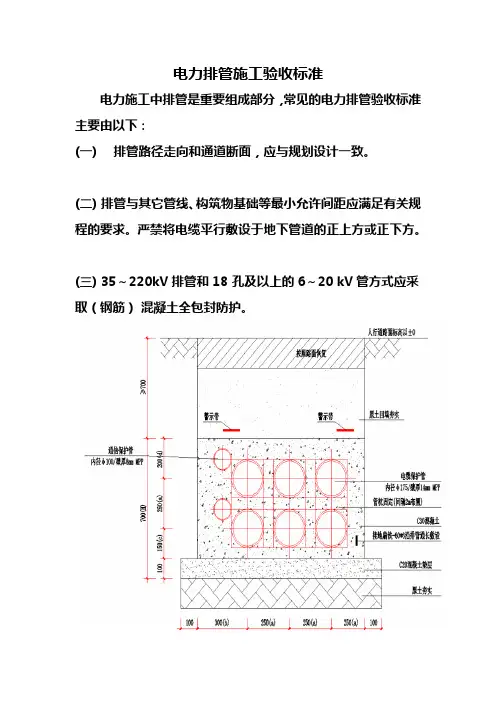

电力排管施工验收标准电力施工中排管是重要组成部分，常见的电力排管验收标准主要由以下：(一)排管路径走向和通道断面，应与规划设计一致。

(二) 排管与其它管线、构筑物基础等最小允许间距应满足有关规程的要求。

严禁将电缆平行敷设于地下管道的正上方或正下方。

(三) 35～220kV排管和 18 孔及以上的6～20 kV管方式应采取（钢筋）混凝土全包封防护。

(四) 用于敷设单芯电缆的管材应选用非铁磁性材料。

(五)排管管材的内径不宜小于电缆外径或多根电缆包络外径的1.5 倍，且不宜小于150mm；内部应光滑无毛刺，管口应无毛刺和尖锐棱角，管材动摩擦系数应符合GB50217 规定。

(六)排管要求管孔无杂物，双向疏通检查无明显拖拉障碍。

(七)排管在10%以上的斜坡中，应在标高较高一端的工作井内设置防止电缆因热伸缩而滑落的构件。

(八)排管管路顶部土壤覆盖厚度不宜小于 0.5m。

(九)排管管路应置于经整平夯实土层且有足以保持连续平直的垫块上；纵向排水坡度不宜小于 0.2%。

(十)排管管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求。

(十一)排管管孔端口应采取防止损伤电缆的处理措施。

(十二)排管在选择路径时，应尽可能取直线，在转弯和折角处，应增设工作井。

在直线部分，两工作井之间的距离不宜大于150m，排管连接处应设立管枕。

(十三)排管管道径向段应无明显沉降、开裂等迹象。

(十四)排管内所有管孔（含已敷设电缆）和电缆通道与变、配电站（室）连接处均应采用阻水法兰等措施进行防水封堵。

(十五)排管上方沿线土层内应铺设带有电力标识警示带，宽度不小于排管，地面应设置明显的警示标识。

(十六) 排管端头宜设工作井，无法设置时，应在埋管端头地面上方设置标识。

(十七)工作井应采用钢筋混凝土结构,设计使用年限不应低于50 年；防水等级不应低于二级。

(十八)工作井应无倾斜、变形及塌陷现象。

井壁立面应平整光滑，无突出铁钉、蜂窝等现象。

工作井井底平整干净，无杂物。

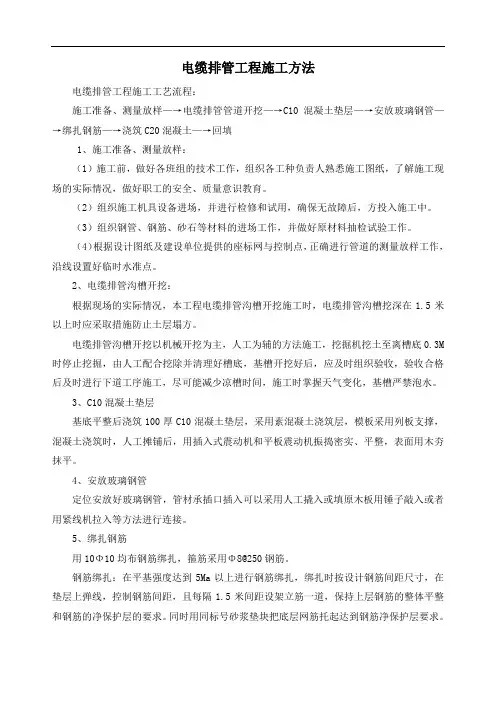

电缆排管工程施工方法电缆排管工程施工工艺流程：施工准备、测量放样—→电缆排管管道开挖—→C10混凝土垫层—→安放玻璃钢管—→绑扎钢筋—→浇筑C20混凝土—→回填1、施工准备、测量放样：（1）施工前，做好各班组的技术工作，组织各工种负责人熟悉施工图纸，了解施工现场的实际情况，做好职工的安全、质量意识教育。

（2）组织施工机具设备进场，并进行检修和试用，确保无故障后，方投入施工中。

（3）组织钢管、钢筋、砂石等材料的进场工作，并做好原材料抽检试验工作。

（4）根据设计图纸及建设单位提供的座标网与控制点，正确进行管道的测量放样工作，沿线设置好临时水准点。

2、电缆排管沟槽开挖：根据现场的实际情况，本工程电缆排管沟槽开挖施工时，电缆排管沟槽挖深在1.5米以上时应采取措施防止土层塌方。

电缆排管沟槽开挖以机械开挖为主，人工为辅的方法施工，挖掘机挖土至离槽底0.3M 时停止挖掘，由人工配合挖除并清理好槽底，基槽开挖好后，应及时组织验收，验收合格后及时进行下道工序施工，尽可能减少凉槽时间，施工时掌握天气变化，基槽严禁泡水。

3、C10混凝土垫层基底平整后浇筑100厚C10混凝土垫层，采用素混凝土浇筑层，模板采用列板支撑，混凝土浇筑时，人工摊铺后，用插入式震动机和平板震动机振捣密实、平整，表面用木夯抹平。

4、安放玻璃钢管定位安放好玻璃钢管，管材承插口插入可以采用人工撬入或填原木板用锤子敲入或者用紧线机拉入等方法进行连接。

5、绑扎钢筋用10Φ10均布钢筋绑扎，箍筋采用Φ8@250钢筋。

钢筋绑扎：在平基强度达到5Ma以上进行钢筋绑扎，绑扎时按设计钢筋间距尺寸，在垫层上弹线，控制钢筋间距，且每隔1.5米间距设架立筋一道，保持上层钢筋的整体平整和钢筋的净保护层的要求。

同时用同标号砂浆垫块把底层网筋托起达到钢筋净保护层要求。

钢筋绑扎安装：钢筋绑扎按设计规定铺筋，交点特别是双向受力筋必须全部绑扎牢靠，同时保证受力筋不产生偏移。

钢筋搭接：受拉钢筋绑扎接头的搭接长度应符合下表规定，受压钢筋绑扎接头的搭接长度为受拉钢筋绑扎接头搭接长度的0.7倍。

电缆排管施工方案一、前言电缆排管施工是建筑工程中不可或缺的环节，对于保障电缆的敷设质量和施工安全至关重要。

本文将全面介绍电缆排管施工的方案和注意事项，以确保工程的顺利进行。

二、施工前准备1. 设计方案确认在开始施工前，需确认电缆排管的设计方案是否符合要求，包括排管的走向、角度、材质等。

与设计方案对比，确保施工的准确性。

2. 施工区域清理在施工区域内清理杂物、确保平整干净，以便电缆排管的敷设和施工人员的操作。

三、施工步骤1. 定位标志根据设计方案，使用标志物标记电缆排管的路径和位置，确保施工的准确性和一致性。

2. 排管敷设根据定位标志，开始进行电缆排管的敷设，需注意电缆的弯折半径、安全距离等要求，确保电缆的安全性和稳定性。

3. 排管固定在敷设完成后，必须对电缆排管进行固定，使用专用夹具或固定器固定在墙壁或支架上，以免因外力拉扯而受损。

4. 接线连接完成排管的敷设和固定后，进行电缆的接线连接，确保接线正确、牢固可靠，减少接触不良和短路等问题。

四、施工注意事项1. 安全第一在施工过程中，务必注意安全事项，包括佩戴安全帽、手套、防护眼镜等个人防护用具，确保施工人员的安全。

2. 质量控制在施工过程中，注意质量控制，要求施工人员严格按照设计方案进行操作，不得随意更改或使用次品材料。

3. 施工环境施工过程中应保持施工环境整洁，不得私自乱扔建筑垃圾，确保施工区域的干净和整洁。

五、施工验收在施工完成后，需进行施工验收，确保电缆排管的敷设符合设计要求，质量稳定可靠，不存在问题后方可交付使用。

六、结语本文从电缆排管施工方案、施工步骤、注意事项和质量验收等方面对电缆排管施工进行了全面详细的介绍，希望能对电缆排管施工人员提供一定的实用参考。

愿电缆排管施工顺利进行，工程顺利完成。

以上是电缆排管施工方案的相关内容，希望对您有所帮助。

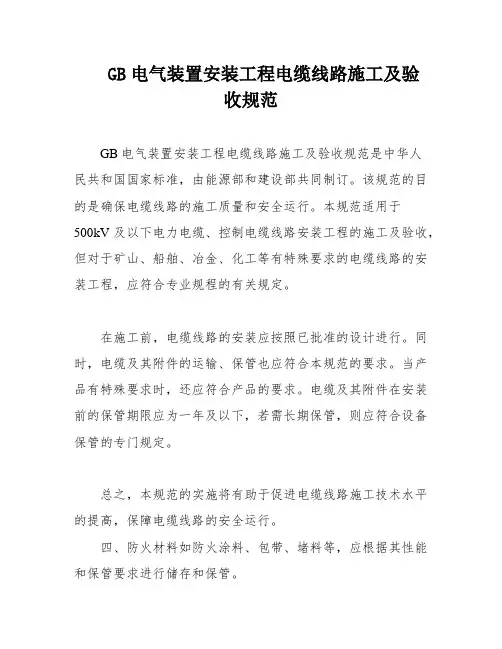

GB电气装置安装工程电缆线路施工及验收规范GB电气装置安装工程电缆线路施工及验收规范是中华人民共和国国家标准，由能源部和建设部共同制订。

该规范的目的是确保电缆线路的施工质量和安全运行。

本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收，但对于矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程，应符合专业规程的有关规定。

在施工前，电缆线路的安装应按照已批准的设计进行。

同时，电缆及其附件的运输、保管也应符合本规范的要求。

当产品有特殊要求时，还应符合产品的要求。

电缆及其附件在安装前的保管期限应为一年及以下，若需长期保管，则应符合设备保管的专门规定。

总之，本规范的实施将有助于促进电缆线路施工技术水平的提高，保障电缆线路的安全运行。

四、防火材料如防火涂料、包带、堵料等，应根据其性能和保管要求进行储存和保管。

五、电缆桥架应分类储存，以避免因受力而变形。

在储存期间，电缆盘及其包装应保持完好，标志应清晰，封端应密封。

一旦发现缺陷，应及时处理。

充油电缆应经常检查油压，并记录，油压不得降至最低值。

当油压降至零或出现真空时，应及时处理。

第三章电缆管的加工与敷设电缆管不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。

硬质塑料管不应用于温度过高或过低的场所。

在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

电缆管的加工应符合以下要求：一、管口应无毛刺和尖锐棱角，宜做成喇叭形。

二、电缆管在弯制后，不应有裂缝和明显的凹瘪现象，其弯扁程度不应大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

三、金属电缆管应在外表涂上防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。

电缆管的内径与电缆外径之比不得小于1.1；混凝土管、陶土管、石棉水泥管除应满足上述要求外，其内径尚不宜小于100mm。

每根电缆管的弯头不应超过3个，直角弯不应超过2个。

电缆管明敷时应符合以下要求：一、电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不应超过3m。

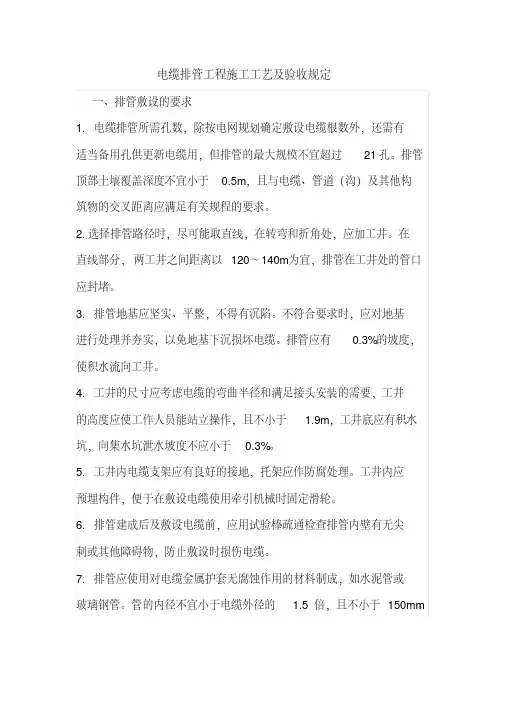

电缆排管工程施工工艺及验收规定一、排管敷设的要求1. 电缆排管所需孔数，除按电网规划确定敷设电缆根数外，还需有适当备用孔供更新电缆用，但排管的最大规模不宜超过21孔。

排管顶部土壤覆盖深度不宜小于0.5m，且与电缆、管道（沟）及其他构筑物的交叉距离应满足有关规程的要求。

2.选择排管路径时，尽可能取直线，在转弯和折角处，应加工井。

在直线部分，两工井之间距离以120～140m为宜，排管在工井处的管口应封堵。

3. 排管地基应坚实、平整，不得有沉陷。

不符合要求时，应对地基进行处理并夯实，以免地基下沉损坏电缆。

排管应有0.3%的坡度，使积水流向工井。

4. 工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要，工井的高度应使工作人员能站立操作，且不小于 1.9m，工井底应有积水坑，向集水坑泄水坡度不应小于0.3%。

5. 工井内电缆支架应有良好的接地，托架应作防腐处理。

工井内应预埋构件，便于在敷设电缆使用牵引机械时固定滑轮。

6. 排管建成后及敷设电缆前，应用试验棒疏通检查排管内壁有无尖刺或其他障碍物，防止敷设时损伤电缆。

7. 排管应使用对电缆金属护套无腐蚀作用的材料制成，如水泥管或玻璃钢管。

管的内径不宜小于电缆外径的 1.5倍，且不小于150mm。

管子内部必须光滑，管子连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。

8. 工井内的两侧除需预埋供安装用立柱支架等铁件外，在顶板和底板以及与排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。

安装在工井内的金属构件皆应用镀锌扁钢与接地装臵连接。

每座工井应设接地装臵，接地电阻不应大于10欧姆。

在10％以上的斜坡排管中，应在标高较高一端的工井内设臵防止电缆因热伸缩而滑落的构件。

二、直埋电缆排管工程相关工序质量标准和检验方法（一）直埋电缆排管模板安装工程质量标准和检验方法1 检查数量（1）主控项目a) 先进行全面检查和实测，再抽查有代表性的部位3处-5处及以上（每处长5m-10m）。

GB50168电缆线路施工及验收规范电缆线路施工及验收规范第一章总则为了保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订了本规范。

本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

电缆线路的安装应按照已批准的设计进行施工。

电缆及其附件的运输和保管应符合本规范的要求。

当产品有特殊要求时，还应符合产品的要求。

电缆及其附件在安装前的保管期限应为一年及以下。

当需要长期保管时，应符合设备保管的专门规定。

采用的电缆及附件应符合国家现行技术标准的规定，并且应有合格证件。

设备应有铭牌。

施工中的安全技术措施应符合本规范及现行有关安全技术标准和产品的技术文件的规定。

对于重要的施工项目或工序，还应事先制定安全技术措施。

与电缆线路安装有关的建筑工程的施工应符合以下要求：1.与电缆线路安装有关的建筑物、构筑物的建筑工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。

2.电缆线路安装前，建筑工程应具备以下条件：a。

预埋件符合设计，安置牢固；b。

电缆沟、隧道、竖井及人孔等处的地坪及抹面工作已完成；c。

电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等已清理干净，施工用道路畅通，盖板齐全；d。

电缆线路敷设后，不能再进行的建筑工程工作已结束；e。

电缆沟排水畅通，电缆室的门窗已安装完毕。

电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应使用热镀锌制品。

对于有抗干扰要求的电缆线路，应按照设计要求采取抗干扰措施。

电缆线路的施工及验收，除按照本规范的规定执行外，还应符合国家现行的有关标准规范的规定。

第二章运输与保管在运输装卸过程中，不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。

电缆及其附件到达现场后，应按照以下要求及时进行检查：1.产品的技术文件应齐全。

2.电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。

电缆排管工程施工工艺及验收规定(DOC)1、前言电缆排管工程是指对建筑物或其他工程建设中电缆在通风、穿越、分支、拐弯、水平、垂直转移等各种情况下的布置、接通、固定、保护等工程。

本规定依据国家有关技术标准，结合本单位实际情况制定。

2、施工工艺2.1 施工前准备2.1.1 设计文件的审查电缆排管工程施工应根据设计文件的规定进行施工，并经过施工单位、建设单位以及设计、监理等部门的审查确认，方可施工。

2.1.2 施工图纸的编制施工单位应对设计文件进行详细的研究，进一步分析、设计图纸，包括管道沿程的曲线、承托方式、电缆组合、管道分段情况、支吊架布置和位置、各种管道的分支、处突、偏转等，力求完善。

2.2 施工过程2.2.1 对地面、墙面、天花板洞口、板缝或空隙等进行处理，确保对电缆和管道的布置、固定、保护等均满足规定和要求。

2.2.2 管道、支吊架、隔音材料、防水材料等安装（1）如果管道长度较长，应适当设置缩节装置，以免由于管道受温度变化的影响，在长时间使用中产生变形，出现偏离弯曲半径、破裂等问题。

（2）管道的安装过程中，应尽可能地避免管道的损坏。

施工细节上，应注意防止拐角处变平，以及过小的弯曲度，导致电缆过度弯曲、伸缩或扭曲。

（3）管道施工完成后，必须通过波形管进行爆管试验，以检查管道强度、密封性能与管道其它各项性能是否符合规定。

2.2.3 电缆布线（5）对于同一电缆长度内3根及以上的接续点，应使用连接管进行连接。

（6）电缆的连接处应按照先护套、后头绳、后钢芯、后灌胶的顺序进行。

（7）在电缆集成管中，应尽量将电缆布置整齐、紧密，不得存在电缆吊挂、空心或死角等缺陷。

2.3 施工后验收2.3.1 施工验收电缆排管工程的竣工验收，在验收时应根据设计文件规定的技术要求进行各项检查，特别是电缆的安装质量、管道的安装质量、各种管道的分支、处突、偏转等方面应得到特别注意。

2.3.2 设备验收在设备验收方面，主要应检查防护装置、接地方式、消除瞬变、退磁行动等等。

通讯电缆排管工程施工规范一、引言通讯电缆是现代社会发展中不可或缺的一种重要技术设施，而通讯电缆的排管工程施工对于通讯电缆的使用和维护至关重要。

本文旨在规范通讯电缆排管工程的施工过程，确保通讯电缆的正常运行和延长使用寿命。

二、施工前准备1. 工程勘察在进行通讯电缆排管工程施工前，需要进行详细的工程勘察工作。

根据工程勘察的结果确定通讯电缆的走向和布线方式，并制定合理的施工方案。

2. 施工人员培训施工人员应具备相关岗位的技术培训和操作经验，确保施工质量和安全。

特别是高空作业和深挖作业人员，必须经过专门的培训才能上岗施工。

3. 施工许可通讯电缆排管工程属于特种设备的安装和维护，需要向相关部门申请工程施工许可证，并全程遵守工程施工规范和相关法律法规。

三、施工过程1. 地面准备工作在进行通讯电缆排管工程施工前，需要清理路面杂物，确保施工道路畅通。

同时根据地形和地貌要求设置施工桩，并进行合理的标注和警示。

2. 挖掘施工在挖掘通讯电缆排管时，需要根据工程设计要求进行操作，并注意避免损坏地下管道和设施。

挖掘过程中，要随时检查通讯电缆的敷设深度和排管位置，确保施工质量。

3. 电缆敷设通讯电缆的敷设需要根据电缆规范进行操作，采用专用设备保证电缆的拉伸力和保护层完好。

在敷设过程中，要避免电缆受力过大和弯曲过度，确保电缆的正常运行。

4. 排管固定通讯电缆排管的固定是施工的重要环节，需要根据相关规范要求进行操作。

排管固定应采用专用夹具和支架，确保排管的稳定和绝缘效果，避免电缆乱动和受力过大。

5. 掩埋和修复通讯电缆排管工程完工后，需要对排管进行清理和修复工作。

对于道路和场地的破坏，要及时进行修复，确保通讯电缆的安全和美观。

四、施工验收通讯电缆排管工程施工完毕后，需要进行专业验收工作，确保施工质量和安全。

验收过程中要对通讯电缆的走向、敷设、排管和固定等进行检查，并出具合格证明。

五、施工安全通讯电缆排管工程施工过程中，需要严格遵守安全操作规范，确保施工人员和设备的安全。

铁路电力电缆保护管施工及验收规范1. 引言本文档旨在提供铁路电力电缆保护管的施工及验收规范，以确保施工过程的质量和电缆的安全性。

施工人员和验收人员应遵循本规范的要求执行相关工作。

2. 施工要求2.1 电缆保护管的材料选择应符合国家标准，并经过相关测试和认证。

2.2 施工前应进行必要的勘测和设计，保证电缆保护管的合理布置和安装。

2.3 施工过程中应按照设计要求进行挖槽、敷设和固定电缆保护管。

2.4 电缆保护管的连接应牢固可靠，排水口应设置合理，确保在降水过程中不积水。

2.5 施工完毕后，应对电缆保护管进行检查，确保质量符合要求。

3. 验收要求3.1 验收人员应核实施工人员提供的施工记录，包括但不限于勘测资料、设计图纸、施工日志等。

3.2 验收人员应对电缆保护管进行全面检查，包括外观质量、连接牢固性、排水情况等。

3.3 验收人员应进行必要的测试，如电缆抗拉强度测试、耐压性能测试等。

3.4 验收合格的电缆保护管应进行标识，并记录相关信息，如安装位置、验收日期等。

4. 施工及验收记录4.1 施工记录应包括勘测报告、设计图纸、施工日志等。

4.2 验收记录应包括验收报告、测试结果、验收标识等。

4.3 施工及验收记录应妥善保存，便于后续查询和管理。

5. 后期维护5.1 完成施工和验收后，应根据需要制定相应的维护计划，并按计划进行维护工作。

5.2 维护工作应包括定期巡检、保洁、疏通排水口等，以确保电缆保护管的正常运行。

5.3 维护记录应详细记录相关工作内容和日期，供参考和查询。

结论本文档所述的铁路电力电缆保护管施工及验收规范，是确保施工质量和电缆安全性的重要依据。

施工人员和验收人员应严格按照本规范的要求进行工作，以确保电缆保护管的正常使用和运行。

埋地式电力电缆保护管施工及验收规范第一章总则1、埋地式电力电缆保护管是我公司新开发的用于电力系统埋设电力电缆的配套严品．为了便于施工单位的选用和施工，制定本规范。

2、本规范适用于埋地式高压电力电缆保护管、塑合金电力电缆保护管的施工和维护。

3、管道的安装工程．施工前应具备下列条件：一、设计图纸及其它技术文件齐全，荠经会审通过。

二、有批准的施工方案或施工组织设计，已进行技术交底。

三、材料、施工工具、机具等已准备就绪，能保证正常施工。

四、旋工现场有材料堆放的场地，能满足施工需要。

4、施工人员应按设计要求进行施工修改设计时需有设计单位的同意文件。

5、电力电缆保护管施工规程除执行本规范外，如有本规程禾涉及的问题或有特殊要求时应按特殊设计要求或设计单位其它有关规定执行。

第二章材料第一节一般规定1、埋地式电力电缆保护管应符合现行严品标准，具有严品检验合证证书、并应标明生产厂家、规格型号等标识。

2、如需要使用橡胶密封圈必须与管材规格型号相配套。

第二节管材的运输与搬运1、电力电缆保护管在运输、装卸时要小心轻放、排列整齐．要防止管材散捆掉落。

2、管材不得受到剧烈撞击、与尖锐物品接触，不得抛、摔、滚和烈日爆晒．防止管材端头损伤。

缆绳与管材接触处宜有软质材料隔离保护。

第三节管材的储存1、管材的堆放场地应平整。

2、管材应根据其长度分采用两支点或三支点堆放。

4m长度的管子采用两支点支承，6m长度的管子采用三支点支承。

3、管材应按其规格堆放，堆放高度不得超过1 5m，并远离热源．不得烈日曝晒。

4、管材扩口部位应交叉放置．避免挤压变形，5、橡胶密封圈必须存放室内，阴凉、干燥、严禁明火．第三章沟槽第一节挖掘沟槽1、埋地式电力电缆保护管开槽施工工艺应根据现场环境、槽深、地质情况、施工设备、季节影响等因素综合考虑。

2、开挖沟槽尺寸应符合工程设计要求3、沟槽挖掘应严格按设计控制，基底高低不得扰动或超适基面：挖掘的深度应符合下列规定：管道壁厚（MM) 位于车型道时位于人行道时备注＞6MM H＞0.6M H＞0.4M 可不采用水泥包装≤5MM H＞0.8M H＞0.5M4、沟槽挖掘宽度应能满足管材连接、地基施工和回填作业所需的最小间隔。
