第10章活动图

图10.4 泳道示例
10.2.4 对象流
用活动图描述某个对象时，可以将涉及到的对象放到活动 图中并用一个依赖将其连接到进行创建、修改和撤销的活 动或状态上，对象的这种使用方法就构成了对象流。
对象流是活动图中活动或状态与对象之间的依赖关系， 表示活动使用对象或者活动对对象的影响。
对象
对象流
表示对象是动作的输出：该活动对对象施加了一定的 影响，施加的影响包括创建、修改和撤销等。
活动图与状态机图是不同的，其实质性区别在于，活动图描述的是响应 内部处理的类的行为，状态机图描述的是类响应事件的外部行为。
活动图着重表现的是从一个活动到另一个活动的控制流，是内部处理驱 动的流程；而状态机图着重表现的是从一个状态到另一个状态的流程， 常用于有异步事件发生的情形。
活动图与交互图相比也各有侧重点。活动图着重表现的是活动的控制流， 描述在对象之间传递的操作；而交互图着重表现的是对象到对象的控 制流，描述在对象之间传递的消息。
表示对象是动作的输入：该动作使用了该对象。
10.2.4 对象流
同一个对象可以多次出现， 它的每一次出现表明该对象 正处于生存期的不同状态。
图10.5 图书管理的活动图
10.3 活动分解
一个活动可以分解成若干个子活动（Subactivity）或动作， 这些子活动或动作本身组成一个活动图。
一个不含内嵌套活动或ຫໍສະໝຸດ 作的活动，称为简单活动。 如果一个活动内嵌套了若干活动或动作，则称该活动为组
在软件系统的分析和设计中，对业务领域的工作流的分析是至关重 要的。可以使用活动图对工作流建模。
用活动图对工作流建模可以采取以下步骤： （1）找出负责实现工作流的业务对象。 （2）确定工作流的初始状态和终结状态，明确工作流的边界。 （3）从工作流的初始状态开始，找出随时间而发生的活动和动作， 把它们表示成活动状态或动作状态。 （4）对于复杂的动作或多次重复出现的一组动作，可以把它们组 成一个活动状态，并且用另外一个活动图来展开表示。 （5）给出连接活动和动作的转移（动作流）。首先处理顺序动作流， 然后处理条件分支，最后处理分叉和汇合（并发与同步）。 （6）在活动图中给出与工作流有关的重要对象，并用虚箭线把它们 与活动状态或动作状态相连接。

软件工程
第10章 面向对象分析
第10章 面向对象分析
• 面向对象软件开发技术
– 面向对象分析(OOA) – 面向对象设计(OOD) – 面向对象实现(OOP)
面向对象技术是一个有全新概念 的开发模式,其特点是:
(1)方法是对软件开发过程所有阶段进 行综合考虑而得到的; (2)从生存期的一个阶段到下一个阶段 所使用的方法与技术具有高度的连 续性;
取消交易
顾客可在按下选择键前任何一个时刻，拉动退币杆取 消交易收回硬币。
自动售货系统系统
-端1 * -端2
自动售货系统::售货
*
顾客
-端2
-端1 *
自动售货系统::供货
*
供货人
-端1 * -端2
自动售货系统::取货款
*
收银员
自动售货系统系统
-端1 *
-端2
售货
*
<<extends>>
售散装饮料
顾客
• 业务中的执行者扮演什么角色？这些角色可以 看作类，如客户、操作员等。
（2）筛选对象类，确定最终对象类 我们可以用以下选择特征来确定最终的对象： 1) 保留的信息：仅当必须记住有关潜在对象的 信息，系统才能运作时，则该潜在对象在分 析阶段是有用的； 2) 需要的服务：潜在对象必须拥有一组可标识 的操作，它们可以按某种方式修改对象属性 的值； 3) 多个属性：在分析阶段，关注点应该是“较 大的”信息（仅具有单个属性的对象在设计 时可能有用，但在分析阶段，最好把它表示 为另一对象的属性）；
定义服务
• 对象=属性+操作（服务） • 因为在动态模型和功能模型中更明确地描 述了每个类中应该提供哪些服务，所以在 建立了这两个模型后才能最终确定类中应 有的服务。 • 事实上，在确定类中应有的服务时，既要 考虑该类实体的常规行为，又要考虑在本 系统中特殊需要的服务。

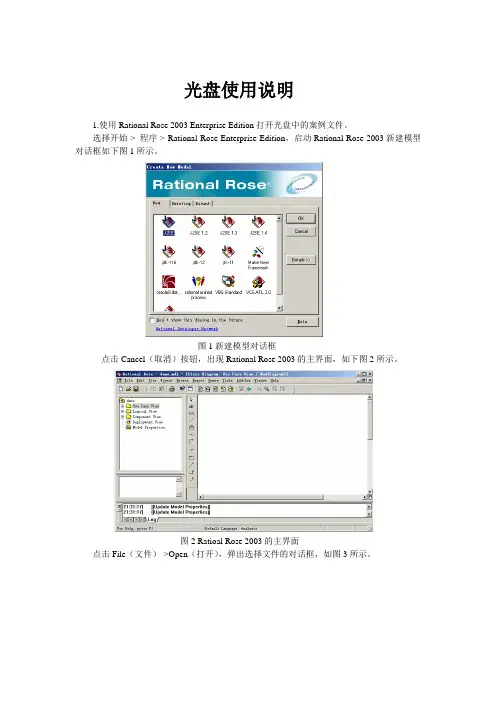

光盘使用说明1.使用Rational Rose 2003 Enterprise Edition打开光盘中的案例文件。

选择开始-> 程序-> Rational Rose Enterprise Edition，启动Rational Rose 2003新建模型对话框如下图1所示。

图1新建模型对话框点击Cancel（取消）按钮，出现Rational Rose 2003的主界面，如下图2所示。

图2 Ratioal Rose 2003的主界面点击File（文件）->Open（打开），弹出选择文件的对话框，如图3所示。

图3 选择文件对话框在查找范围的下拉列表框中选择光盘上放置文件的文件夹路径，下面的列表中会显示出所有的后缀名为mdl的Rational Rose文件。

每一个文件包含一个案例，读者可以自行选择自己需要的文件。

我们这里选择银行系统的案例文件“银行系统.mdl”，如图4所示。

图4 选择银行系统的案例文件点击打开银行系统文件，如下图5所示。

图5 打开银行系统案例文件在图5的界面中，我们就可以查看银行系统中各种UML模型元素和视图。

案例中创建的所有的模型元素和视图都存放在User Case View、Logical View、Component View和Deployment View四个文件夹下，读者可以根据需要自行选择案例。

2.书中案例中创建的模型元素和视图所在案例文件中的位置。

第六章：用例图1. 图6-29销售员用例图位于企业进存销系统.mdl->User Case View->用例2. 图6-30仓库管理员用例图位于企业进存销系统.mdl->User Case View->用例3. 图6-31采购员用例图位于企业进存销系统.mdl->User Case View->用例4. 图6-32 会计用例图位于企业进存销系统.mdl->User Case View->用例5. 图6-33系统管理员用例图位于企业进存销系统.mdl->User Case View->Main第7章类图与对象图1. 图7-28 类和关联示意位于企业进存销系统.mdl->User Case View-> Main2. 图7-29 基本类图示例位于企业进存销系统.mdl-> Logical View -> 进存销3. 图7-30 对象图位于企业进存销系统.mdl->User Case View->示例第八章序列图1. 图8-20仓管员产品入库用例位于企业进存销系统.mdl ->User Case View->用例2. 图8-21确定序列图对象和图8-22产品入库序列图位于企业进存销系统.mdl.->User Case View->产品入库（序列图）第9章协作图1. 图9-11仓管员产品入库用例位于企业进存销系统.mdl->User Case View->用例1. 图9-12确定协作图中的对象、图9-13 在协作图中添加交互和图9-14 添加消息到协作图位于企业进存销系统.mdl->User Case View->产品入库（协作图）第10章活动图1. 图10-27 查询和修改员工信息位于企业进存销系统.mdl->User Case View->系统管理员（管理员工信息）2. 图10-28 用例流程示意位于企业进存销系统.mdl->Logical View->State/ActivityModel->修改员工3. 图10-29 创建活动图位于企业进存销系统.mdl->Logical View->State/Activity Model->修改员工信息第11章包图1. 图11-24 MVC架构包图和图11-24 MVC架构包图企业进存销系统.mdl->User Case View->包图第12章构件图和部署图1.图12-29 仓管员产品入库用例位于企业进存销系统.mdl ->User Case View->用例2.图12-30 确定用例涉及的构件和图12-31 构件的依赖关系位于企业进存销系统.mdl->Component View->Main3.图12-32部署图节点、图12-33添加部署图的连接和图12-34 添加部署图中的主程序位于企业进存销系统.mdl ->Deployment View第13章状态图1．图13-24 标识各种状态和图13-25 产品状态图位于企业进存销系统.mdl -> Logical View-> State/Activity Model->产品状态图第14章网上选课系统1. 图14-3 学生用例图和图14-4 系统管理员用例位于网上选课系统.mdl-> User CaseView-> Main2. 图14-5参与者的基本类图和图14-6 业务实体类位于网上选课系统.mdl->LogicalView-> Main3. 图14-7 学生登录系统序列图位于网上选课系统.mdl->Logical View->学生登录系统（序列图）4. 图14-8 学生登录系统协作图位于网上选课系统.mdl->Logical View->学生登录系统（协作图）5．图14-9 学生查询课程序列图位于网上选课系统.mdl->Logical View->学生查询选修课程（序列图）6. 图14-10 学生查询课程协作图位于网上选课系统.mdl->Logical View->学生查询选修课程（协作图）7. 图14-11 学生选择选修课程序列图位于网上选课系统.mdl->Logical View->学生选择课程（序列图）8. 图14-12 学生选择选修课程协作图位于网上选课系统.mdl->Logical View->学生选择课程（协作图）9. 图14-13 学生查询的个人信息序列图位于网上选课系统.mdl->Logical View->学生查询个人信息（序列图）10. 图14-14 学生查询的个人信息协作图位于网上选课系统.mdl->Logical View->学生查询个人信息（协作图）11. 图14-15 系统管理员登录选课系统序列图位于网上选课系统.mdl->Logical View->管理员登录系统（序列图）12. 图14-16 管理员登录选课系统协作图位于网上选课系统.mdl->Logical View->管理员登录系统（协作图）13. 图14-17 系统管理员添加选修课程序列图位于网上选课系统.mdl->Logical View->管理员添加课程（序列图）14. 图14-18管理员添加课程协作图位于网上选课系统.mdl->Logical View->管理员添加课程（协作图）15. 图14-19系统管理员修改课程序列图位于网上选课系统.mdl->Logical View->管理员修改课程（序列图）16. 图14-20 管理员修改课程协作图位于网上选课系统.mdl->Logical View->管理员修改课程（协作图）17. 图14-21 管理员删除课程序列图位于网上选课系统.mdl->Logical View->管理员删除课程（序列图）18. 图14-22 管理员删除课程协作图位于网上选课系统.mdl->Logical View->管理员删除课程（协作图）19. 图14-23管理员查询学生信息序列图位于网上选课系统.mdl->Logical View->管理员查询学生信息（序列图）20. 图14-24管理员查询学生信息协作图位于网上选课系统.mdl->Logical View->管理员查询学生信息（协作图）21. 图14-25管理员添加学生信息序列图位于网上选课系统.mdl->Logical View->管理员添加学生信息（序列图）22. 图14-26 管理员添加学生信息协作图位于网上选课系统.mdl->Logical View->管理员添加学生信息（协作图）23. 图14-27管理员修改学生信息序列图位于网上选课系统.mdl->Logical View->管理员修改学生信息（序列图）24. 图14-28管理员修改学生信息协作图位于网上选课系统.mdl->Logical View->管理员修改学生信息（协作图）25. 图14-29管理员删除学生信息序列图位于网上选课系统.mdl->Logical View->管理员删除学生信息（序列图）26. 图14-30管理员删除学生信息协作图位于网上选课系统.mdl->Logical View->管理员删除学生信息（协作图）27. 图14-31 课程状态图位于网上选课系统.mdl->Logical View-> State/Activity Model-> 课程状态28. 图14-32 学生查询课程活动图位于网上选课系统.mdl->Logical View-> State/Activity Model->学生查询课程29. 图14-33 学生选课活动图位于网上选课系统.mdl->Logical View-> State/Activity Model->学生选择课程30. 图14-34 系统管理员添加课程活动图位于网上选课系统.mdl->Logical View-> State/Activity Model->管理员添加课程31. 图14-35系统管理员修改课程活动图位于网上选课系统.mdl->Logical View-> State/Activity Model->管理员修改课程32. 图14-36 基本业务构件位于网上选课系统.mdl->Component View->Main33. 图14-37 系统部署图位于网上选课系统.mdl-> Deployment View第15章银行系统1.图15-3 银行职员用例图位于银行系统.mdl-> User Case View->银行职员用例2.图15-4 客户用例图位于银行系统.mdl-> User Case View->客户用例3.图15-5系统类图位于银行系统.mdl-> Logical View->类图4.图15-6 银行职员登录系统序列图位于银行系统.mdl-> Logical View->登录（序列图）5.图15-7 银行职员登录系统协作图位于银行系统.mdl-> Logical View->登录（协作图）6.图15-8 客户存款序列图位于银行系统.mdl-> Logical View->存款（序列图）7.图15-9客户存款协作图位于银行系统.mdl-> Logical View->存款（协作图）8.图15-10客户取款序列图位于银行系统.mdl-> Logical View->取款（序列图）9.图15-11 客户取款协作图位于银行系统.mdl-> Logical View->取款（协作图）10.图15-12 客户本行转账序列图位于银行系统.mdl-> Logical View->本行转账（序列图）11.图15-13 客户本行转账协作图位于银行系统.mdl-> Logical View->本行转账（协作图）12.图15-14 客户跨行转账序列图位于银行系统.mdl-> Logical View->跨行转账（序列图）13.图15-15 客户跨行转账协作图位于银行系统.mdl-> Logical View->跨行转账（协作图）14.图15-16 客户开立新账户序列图位于银行系统.mdl-> Logical View->创建新帐户（序列图）15.图15-17客户开立新账户协作图位于银行系统.mdl-> Logical View->创建新帐户（协作图）16.图15-18客户删除账户的序列图位于银行系统.mdl-> Logical View->删除账户（序列图）17.图15-19客户删除账户协作图位于银行系统.mdl-> Logical View->删除账户（协作图）18.图15-20 客户修改账户信息序列图位于银行系统.mdl-> Logical View->修改账户（序列图）19.图15-21 客户修改账户信息协作图位于银行系统.mdl-> Logical View->修改账户（协作图）20.图15-22 账户状态图位于银行系统.mdl-> Logical View->State/Activity Model->账户状态21.图15-23 银行职员登录系统活动图位于银行系统.mdl-> User Case View->登录系统->登录系统22.图15-24 客户存款活动图位于银行系统.mdl-> User Case View->登录系统->存款23.图15-25 客户取款添活动图位于银行系统.mdl-> User Case View->登录系统->取款24.图15-26 客户转账活动图位于银行系统.mdl-> User Case View->登录系统->转账25.图15-27 创建账户的活动图位于银行系统.mdl-> User Case View->登录系统->创建新帐户26.图15-28 客户修改账户活动图位于银行系统.mdl-> User Case View->登录系统->修改帐户27.图15-29 基本业务构件位于银行系统.mdl-> Component View->Main28.图15-30 系统部署图位于银行系统.mdl-> Deployment View第16章订餐管理系统1.图16-2 接待员用例图和图16-3 系统管理员用例位于订餐管理系统.mdl-> UserCase View->用例图2.图16-4 系统类图位于订餐管理系统.mdl-> Logical View->类图3.图16-5 接待员记录订餐序列图位于订餐管理系统.mdl-> Logical View->记录预订（序列图）4.图16-6 接待员记录订餐协作图位于订餐管理系统.mdl-> Logical View->记录预订（协作图）5.图16-7 接待员取消订餐序列图位于订餐管理系统.mdl-> Logical View->取消预订（序列图）6.图16-8 接待员取消订餐协作图位于订餐管理系统.mdl-> Logical View->取消预订（协作图）7.图16-9 接待员定时提醒预订序列图位于订餐管理系统.mdl-> Logical View->定时提醒（序列图）8.图16-10 接待员定时提醒预订协作图位于订餐管理系统.mdl-> Logical View->定时提醒（协作图）9.图16-11领班记录订餐客人到店序列图位于订餐管理系统.mdl-> Logical View->记录抵店（序列图）10.图16-12 领班记录订餐客人到店协作图位于订餐管理系统.mdl-> Logical View->记录抵店（协作图）11.图16-13 领班记录订餐客人离店序列图位于订餐管理系统.mdl-> Logical View->记录离店（序列图）12.图16-14 领班记录订餐客人离店协作图位于订餐管理系统.mdl-> Logical View->记录离店（协作图）13.图16-15领班注册新会员序列图位于订餐管理系统.mdl-> Logical View->注册会员（序列图）14.图16-16 领班注册新会员协作图位于订餐管理系统.mdl-> Logical View->注册会员（协作图）15.图16-17领班修改会员信息序列图位于订餐管理系统.mdl-> Logical View->修改会员（序列图）16.图16-18领班修改会员信息协作图位于订餐管理系统.mdl-> Logical View->修改会员（协作图）17.图16-19领班删除会员序列图位于订餐管理系统.mdl-> Logical View->删除会员（序列图）18.图16-20领班删除会员协作图位于订餐管理系统.mdl-> Logical View->删除会员（协作图）19.图16-21领班更换餐位序列图位于订餐管理系统.mdl-> Logical View->换桌（序列图）20.图16-22领班更换餐位协作图位于订餐管理系统.mdl-> Logical View->换桌（协作图）21.图16-23 预订类状态图位于订餐管理系统.mdl-> Logical View-> State/ActivityModel->预订类22.图16-24 接待员记录订餐活动图位于订餐管理系统.mdl-> Logical View->State/Activity Model->记录订餐23.图16-25 接待员取消订餐活动图位于订餐管理系统.mdl-> Logical View->State/Activity Model->取消订餐24.图16-26 接待员定时提醒预订活动图位于订餐管理系统.mdl-> Logical View->State/Activity Model->提醒预订25.图16-27领班记录订餐客人到店活动图位于订餐管理系统.mdl-> Logical View->State/Activity Model->记录到店26.图16-28 领班记录订餐客人离店活动图位于订餐管理系统.mdl-> Logical View->State/Activity Model->记录离店27.图16-29 领班注册会员活动图位于订餐管理系统.mdl-> Logical View->State/Activity Model->注册会员28.图16-30 领班换桌活动图位于订餐管理系统.mdl-> Logical View-> State/ActivityModel->换桌29.图16-31领班修改会员信息活动图位于订餐管理系统.mdl-> Logical View->State/Activity Model->修改会员信息30.图16-32基本业务构件位于订餐管理系统.mdl-> Component View->Main31.图16-33 系统部署图位于订餐管理系统.mdl-> Deployment View第17章网上订单处理系统1. 图17-2 客户用例图、图17-3 营销人员用例图和图17-4仓管员用例图位于网上订单处理系统.mdl-> User Case View->用例图2. 图17-5系统类图位于网上订单处理系统.mdl-> Logical View->类图3. 图17-6客户选择产品序列图位于网上订单处理系统.mdl-> Logical View->客户选择产品（序列图）4. 图17-7客户选择产品协作图位于网上订单处理系统.mdl-> Logical View->客户选择产品（协作图）5. 图17-8客户订购产品序列图位于网上订单处理系统.mdl-> Logical View->客户订购产品（序列图）6. 图17-9客户订购产品协作图位于网上订单处理系统.mdl-> Logical View->客户订购产品（协作图）7. 图17-10 客户与营销人员协商联络序列图位于网上订单处理系统.mdl-> Logical View->联络协商（序列图）8. 图17-11 客户与营销人员协商联络协作图位于网上订单处理系统.mdl-> Logical View->联络协商（协作图）9. 图17-12客户付款序列图位于网上订单处理系统.mdl-> Logical View->付款（序列图）10. 图17-13客户付款协作图位于网上订单处理系统.mdl-> Logical View->付款（协作图）11. 图17-14 营销人员修改订单状态系统序列图位于网上订单处理系统.mdl-> Logical View->修改订单状态（序列图）12. 图17-15 营销人员修改订单状态协作图位于网上订单处理系统.mdl-> Logical View->修改订单状态（协作图）13. 图17-16营销人员打印发票序列图位于网上订单处理系统.mdl-> Logical View->打印发票（序列图）14. 图17-17营销人员打印发票协作图位于网上订单处理系统.mdl-> Logical View->打印发票（协作图）15. 图17-18营销人员通知仓管员发货序列图位于网上订单处理系统.mdl-> LogicalView->通知发货（序列图）16. 图17-19营销人员通知仓管员发货协作图位于网上订单处理系统.mdl-> Logical View->通知发货（协作图）17. 图17-20 客户付款行为状态图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->付款18. 图17-21 订单对象状态图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->订单19. 图17-22 客户选择产品活动图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->客户选择产品20. 图17-23 客户订购产品活动图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->订购产品21. 图17-24客户与营销人员联络协商活动图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->联系协商22. 图17-25客户付款活动图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->客人付款23. 图17-25通知仓管员发货活动图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->通知发货24. 图17-26营销人员打印发票活动图位于网上订单处理系统.mdl-> Logical View-> State/Activity Model->打印发票25. 图17-27 基本业务构件位于网上订单处理系统.mdl-> Component View->Main26. 图17-28 系统部署图位于网上订单处理系统.mdl-> Deployment View。

系统分析 在系统分析系统阶段用状 态图和活动图为对象动态模型 中的状态模型建模。 系统设计 在系统设计阶段阶段对已 经建立的对象动态模型（状态 实现 图、活动图、顺序图和协作图） 采用迭代式的方式进一步细化 测试 和完善。
部署
UML U ML 系统建模基础教程 建模实例教程
第10章 状态图与活动图
UML U ML 系统建模基础教程 建模实例教程
第10章 状态图与活动图
10.2.2 状态图组成
2. 状态 状态是指在对象的生命期中的一个条件或状况， 在此期间对象将满足某些条件、执行某些活动或等待 某些事件。
UML U ML 系统建模基础教程 建模实例教程
第10章 状态图与活动图
10.2.2 状态图组成
UML U ML 系统建模基础教程 建模实例教程
第10章 状态图与活动图
10.1 动态建模概述
5.状态图做什么？
状态图（State Diagram）主要用来描述对象、子系统、系 统的生命周期。通过状态图可以表现系统中一个对象所具有的 各种状态和这个对象从一种状态到另一种状态的转换（迁移）， 以及影响对象这些状态的事件（如收到消息、时间已到、报错、 条件为真）等。它主要描述某个对象从一个状态到另一个状态 变化迁移的控制流。
第10章 状态图与活动图
10.2.2 状态图组成
理解状态的特征： （1）进入/退出动作：对象本身的一个操作。如果在电梯里是一个 状态的话，那员工进电梯和出电梯就是状态“在电梯里”的进 入/退出动作。 （2）内部转换：例如员工在去等电梯的时候发现钥匙没带，此时 我们不用在“等电梯”以后，而是在“准备回家”的状态中就 去拿钥匙了。虽然整体的状态没有发生变化，但对于对象本身 来说，前后是不一样的，一个是有钥匙，一个是没有钥匙。 （3）子状态：如果需要进一步描述员工对象在电梯里聊天、打电 话等状态时，这些状态就是该对象的“在电梯里”状态的子状 态。 （4）延迟事件：现在不立即产生的事件，该事件是在一段时间以 后才产生的事件。员工必须等待到达17:50的时候，才能下班。
