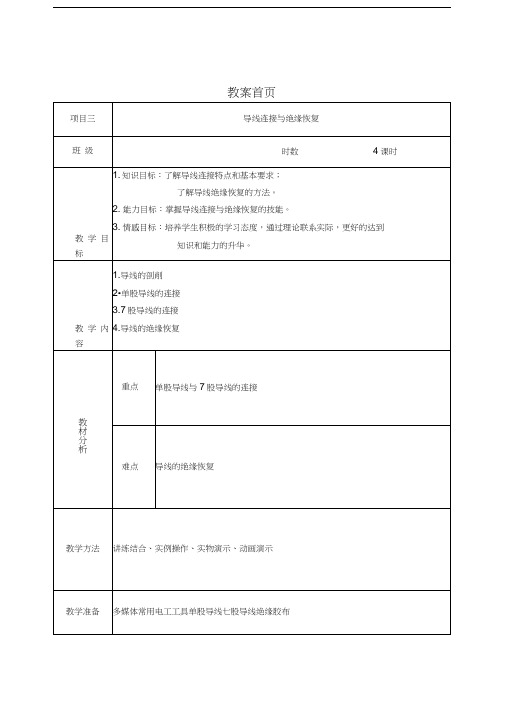

教案首页第一部分：导课在电气装修中，导线的连接必不可少，导线连接质量的好坏，直接关系着线路和设备能否可靠、安全地运行。
对导线连接的基本要求是：电接触良好，有中够的机械强度，接头美观，绝缘恢复正常。
第一课时一、导线的剖削导线绝缘层的剖削工具有电工刀、钢丝钳、剥线钳。
1 •塑料硬线绝缘层的剖削(1)线芯截面积为4mm及以下的塑料硬线用钢丝钳剖削塑料硬线绝缘层(a)用左手捏住导线，在需剖削线头处，用钢丝钳刀口轻轻切破绝缘层，但不可切伤线芯。
(b)用左手拉紧导线，右手握住钢丝钳头部用力向外勒去塑料层。
注意：在勒去塑料层时，不可在钢丝钳刀口处加剪切力，否则会切伤线芯。
剖削出的线芯应保持完整无损，如有损伤，应剪断后，重新剖削。
(2)线芯面积大于4mm的塑料硬线用电工刀剖削塑料硬线绝缘层(a)在需剖削线头处，用电工刀以45°角倾斜切入塑料绝缘层，注意刀口不能伤着线芯。
(b)刀面与导线保持25°角左右，用刀向线端推削，只削去上面一层塑料绝缘，不可切入线芯。
(c )将余下的线头绝缘层向后扳翻，把该绝缘层剥离线芯，再用电工刀一、情境设计:1.多媒体教室2.多媒体投影3.教学实物二、方法设计第二部分：授课1.讲练结合2.实例操作三、过程设计：第一部分：导课第二部分：授课第三部分：总结与拓展步骤：1步骤：2教师讲述有关知识步骤：3利用多媒体演示导线的剖削。
为了进行连接，导线连接处的绝缘层已被去除。
导线连接完成后，必须对 所有绝缘层已被去除的部位进行绝缘处理，以恢复导线的绝缘性能，恢复后的 绝缘强度应不低于导线原有的绝缘强度。
导线连接处的绝缘处理通常采用绝缘胶带进行缠裹包扎。
一般电工常用的教学内容 8圈剪去余线即可。
(3)用绝缘胶布缠好。
第三课时三、7股导线连接 1. 7股铜导线的直接连接。
(1) 首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约 1/3芯线 绞合拧紧，而将其余 2/3芯线成伞状散开，另一根需连接的导线芯线也如此处 理。
实习（实训）课日安排（分课题操作教学安排）课题一电工基本操作分课题1 导线的剖削复习提问1．钢丝钳有几部分组成？作用如何？2．电工刀的作用？一、入门指导导线线头的加工，是电工的一种最基本的操作工艺，许多电气事故的根本原因，往往是由于导线线头加工不良而引起。
因此作为一名电工，此项基本功比较重要。
1．塑料硬线绝缘层剖削（1）电工刀剖削适用于规格较大的塑料线。
方法如下：1）用电工刀以45°角斜切入塑料绝缘层。
2）刀面以较小锐角25°左右向前缓缓推进，不得损伤芯线。
3）剖削长度视所需而定，在所需切断之处，将塑料层翻下齐根切除。
（2）钢丝钳剖削：适用于芯线截面4mm2及以下塑料线。
方法如下：1）用刀口在所需长度处轻切绝缘层，不可切到芯线。
2）右手握住钳头用力向外除去绝缘层，左手握紧导线反向用力，配合右手动作。
2．塑料软线绝缘层剖削（1）用剥线钳或钢丝钳、尖嘴钳剥削，不能用电工刀。
（2）剥线钳只可剥2.5平方毫米以下导线。
（3）剖削方法同上。
3．塑料护套线绝缘层剖削（1）在所需剖削长度处用电工刀刀尖对准芯线缝隙划开护套层。
（2）将护套层扳向后，切除之。
（3）距护套层10mm处，用电工刀剖削绝缘层，方法同上。
4.羊眼圈的做法（1）用尖嘴钳弯羊眼圈（2）羊眼圈要圆，导线平分羊眼圈5．注意（1）用电工刀剖削时应刀口向外，剖削护套线时注意芯线的绝缘层必须长出护套层断口处10mm处，以免短路。
（2）用电工刀或钢丝钳剖削时，不得损伤芯线并防止伤手。
（3）削口要平整，不能伤及芯线。
二、示范操作1．找一段塑料硬线，演示一下用电工刀剖削其绝缘层的正确方法，然后再用钢丝钳（剥线钳先不用）作一下剥削演示。
2．待学生练习基本熟练之后，再示范用两把钳子剖除导线绝缘层的方法。
3．待上述方法已被学生牢固掌握之后，演示用剥线钳的正确方法。
4．注意操作时的安全。
三、巡回与个别指导1．开始练习阶段，一定要督促学生用电工刀、钢丝钳来剥削导线绝缘层，不允许用其它方法。
导线的加工与连接实训报告实训目标：1. 掌握导线的加工与连接技术；2. 熟悉导线加工和连接的工具和设备的使用；3. 学会合理选择导线加工和连接方法。
实训内容：1. 导线的剥皮和切断；2. 导线的插接和焊接；3. 导线的绝缘处理；4. 导线的连接方法。
实训过程：1. 导线的剥皮和切断：a. 使用导线剥皮器将导线外皮剥开，露出内部的金属导线；b. 使用导线切割器将导线切断，根据需要的长度进行切割。
2. 导线的插接和焊接：a. 插接方法：i. 使用绝缘剥离器将导线的一段绝缘层剥离；ii. 将剥离后的导线插入插接端子的孔中，确保导线与端子金属部分紧密接触；iii. 使用压接工具将插接端子压紧，确保插接牢固可靠。
b. 焊接方法：i. 使用绝缘剥离器将导线的一段绝缘层剥离；ii. 将剥离后的导线与焊锡丝接触，加热焊锡丝使其熔化；iii. 将导线插入焊锡丝熔化的部分，使焊锡涂覆在导线上；iv. 使用焊锡枪或焊接铁对焊锡进行加热，使焊锡熔化并与导线形成牢固连接。
3. 导线的绝缘处理：a. 使用绝缘套管将导线的一端绝缘，确保导线与其他物体之间不会发生短路或电流泄漏；b. 使用绝缘胶带将导线的绝缘部分进行包裹，加强绝缘效果。
4. 导线的连接方法：a. 使用导线端子进行连接，将导线插入端子孔中，通过压接或螺丝固定导线；b. 使用绝缘套管将连接部分绝缘处理，确保连接牢固可靠且不会发生短路或电流泄漏。
实训总结：通过本次实训，我掌握了导线的加工与连接技术，熟悉了相关工具和设备的使用，并学会了合理选择导线加工和连接方法。
在实践中，我发现导线的剥皮和切断需要仔细操作，避免损坏导线；插接和焊接方法都有各自的优劣势，需要根据实际情况选择合适的方法；绝缘处理是保证导线安全可靠的重要步骤，需要注意绝缘套管和绝缘胶带的使用。
通过实训，我对导线的加工与连接有了更深入的理解，为今后的工作提供了基础。
任务一导线的剖削、连接和绝缘恢复工具准备：测电笔、电工刀、尖嘴钳、剥线钳、螺丝刀（+、-）等材料准备：2.5mm单芯导线、软导线0.75mm、双芯护套线、绝缘胶布等教学目标：1、会识别和使用电工刀、尖嘴钳和剥线钳等常用电工工具；2、会认识常用导电材料和绝缘恢复材料；3、能剖削、连接导线，会导线的绝缘恢复。
理论内容：一、导线连接工具的使用二、常用导电材料1、能够通过电流的物质称为导电材料，其主要用途是输送和传递电流。
选择导电材料应从技术性能和经济性能两方面综合考虑，目前用得最多的导电材料是铜和铝。
导线又叫做电线，是用来传输电能的电工材料。
常用的导线有裸导线、绝缘导2、线、电力电缆线和电磁线等。
三、常用绝缘恢复材料1、电阻率大于107Ω•ｍ的物质所构成的材料叫绝缘材料。
2、绝缘材料的主要作用是将带电体与不带电体隔离，将不同电位的导体隔离，确保电流的流向或人身安全，在某些场合，还起支撑、固定、灭弧、防电晕、防潮湿的作用。
四、导线的连接要求1、连接可靠。
接头连接牢固、接触良好、电阻小、稳定性好。
接头电阻不大于相同长度导线的电阻值。
2、强度足够。
接头机械强度不小于导线机械强度的80%。
3、接头美观。
接头整体规范、美观。
4、耐腐蚀。
对于连接的接头要防止电化腐蚀。
对于铜与铝导线的连接，应采用铜铝过渡，如用铜铝接头。
5、绝缘性能好。
接头绝缘强度应与导线绝缘强度一致。
操作实践：导线剖削、连接和绝缘层恢复1、剖削导线绝缘层（1）塑料硬导线绝缘层的剖削芯线截面为4mm及以下的塑料硬线，一般用钢丝钳来剖削绝缘层，方法如下：①左手捏住电线，根据线头所需长短用钢丝钳口切割绝缘层，但不可切入芯线；②用右手握住钢丝钳头部用力向外勒去塑料绝缘层；③剖削出的芯线应保持完整无损。
芯线截面大于4mm的塑料硬线，用电工刀来剖削，方法如下：①根据所需长度用电工刀以45°角的倾斜切入塑料绝缘层；②接着刀面与芯线保持25°角左右，用力向线端推削，不可切入芯线，削去上面一层塑料绝缘；③将下面塑料绝缘层向后扳翻，最后用电工刀齐根切去。
导线的加工与连接实训报告
实训报告：导线的加工与连接
一、实训目的
本实训旨在通过实际操作，使学生掌握导线的加工与连接的基本技能，理解电线电缆的选择原则，提高对电气工程中的导线加工与连接的实际操作能力。
二、实训设备与材料
1. 电线电缆
2. 剥线钳、压线钳、螺丝刀等工具
3. 电源、万用表
三、实训步骤与操作方法
1. 导线的选择：根据实际需求选择合适的电线电缆，如绝缘层、线径、颜色等。
2. 导线的加工：使用剥线钳将电线电缆的外绝缘层剥离，露出芯线。
对于多芯线，需将其拧成一股。
3. 连接方式选择：根据实际情况选择合适的连接方式，如压接、
焊接、机械连接等。
4. 连接操作：使用相应的工具进行连接操作。
例如，使用压线钳进行压接，焊接时注意焊锡和焊点的质量。
5. 检测与调试：连接完成后，使用万用表检测导线的导通性和绝缘性，确保连接质量。
四、实训结果与分析
通过本次实训，学生们掌握了导线的加工与连接的基本技能，能够独立完成导线的选择、加工和连接。
在操作过程中，学生们也学会了如何根据实际情况选择合适的连接方式，提高了解决实际问题的能力。
五、实训总结与建议
本次实训加深了学生对导线加工与连接的理解，提高了实际操作能力。
建议在今后的实训中加强安全教育，确保学生在操作过程中的安全。
同时，应多进行实际案例分析，让学生更好地理解和应用所学知识。
通过本次实训，使学生掌握接电线的操作技能，熟悉接电线的基本步骤、注意事项以及安全操作规程，提高学生的动手能力和实际操作能力。
二、实训时间2022年X月X日三、实训地点XX学院电工实验室四、实训器材1. 电力线缆：1根2. 接线端子：若干3. 电工钳：一把4. 电工刀：一把5. 绝缘胶带：一卷6. 测电笔：一支7. 电线剥皮器：一个8. 万用表：一个五、实训内容1. 线缆剥皮：使用电线剥皮器剥去电力线缆外层绝缘皮，露出线芯。
2. 线芯处理：根据需要，将线芯分为相线、零线和地线。
使用电工钳将线芯拧紧，确保线芯无松动。
3. 接线端子连接：将处理好的线芯插入接线端子，确保线芯与端子接触良好。
4. 绝缘处理：使用绝缘胶带对接线端子进行绝缘处理，防止漏电。
5. 测电笔测试：使用测电笔测试接好的线路，确保线路无短路、漏电等问题。
6. 万用表测试：使用万用表测试线路的电阻，确保线路连接正常。
1. 准备工作：穿戴好安全帽、绝缘手套等防护用品，检查实训器材是否完好。
2. 线缆剥皮：将电力线缆固定在桌子上，使用电线剥皮器剥去外层绝缘皮，露出线芯。
3. 线芯处理：根据需要，将线芯分为相线、零线和地线。
使用电工钳将线芯拧紧，确保线芯无松动。
4. 接线端子连接：将处理好的线芯插入接线端子，确保线芯与端子接触良好。
5. 绝缘处理：使用绝缘胶带对接线端子进行绝缘处理，防止漏电。
6. 测电笔测试：使用测电笔测试接好的线路，确保线路无短路、漏电等问题。
7. 万用表测试：使用万用表测试线路的电阻，确保线路连接正常。
8. 清理工作：整理实训场地，清理实训器材。
七、实训心得通过本次实训，我深刻认识到接电线操作的重要性。
以下是我在实训过程中的一些心得体会：1. 安全意识：在进行接电线操作时，要时刻保持安全意识，严格遵守操作规程，确保自身和他人的安全。
2. 技能培养：通过实际操作，我掌握了接电线的基本步骤和注意事项，提高了自己的动手能力。
3. 团队合作：在实训过程中，我学会了与团队成员沟通协作，共同完成实训任务。
一、实训目的通过本次家庭接电实训，使我对家庭电路的接线和安装过程有更深入的了解，提高动手操作能力，培养实际操作经验，同时掌握安全用电知识，提高自我保护意识。
二、实训时间2023年3月15日——2023年3月18日三、实训地点家中四、实训设备及器材1. 家庭电路施工图纸2. 电线（铜芯线、铝芯线）3. 电线管（PVC管、金属管）4. 瓷夹板、电线接头、绝缘胶带5. 电工工具（电钻、扳手、螺丝刀、剥线钳、剥线刀、万用表等）6. 安全防护用品（绝缘手套、绝缘鞋等）五、实训内容及步骤1. 熟悉家庭电路施工图纸，了解家庭电路的布局和各部分功能。
2. 根据施工图纸，规划电路路径，确定线路走向。
3. 按照线路走向，在墙上开槽，安装电线管。
4. 将电线管固定在墙上，确保电线管牢固可靠。
5. 将电线管内的电线剥皮，连接电线接头。
6. 按照电路要求，连接电源线、零线、地线。
7. 安装瓷夹板，将电线固定在瓷夹板上。
8. 安装开关、插座、灯具等电器元件。
9. 使用万用表检测电路是否通断，确保电路连接正确。
10. 测试电路电压，确保电压符合要求。
11. 对电路进行绝缘处理，确保电路安全可靠。
12. 检查电路是否存在安全隐患，对电路进行整改。
六、实训心得体会1. 在实训过程中，我深刻体会到电工工作的重要性，电工工作关系到家庭用电安全，必须严谨认真。
2. 通过本次实训，我对家庭电路的接线和安装过程有了更深入的了解，掌握了电路施工的基本技能。
3. 在实训过程中，我学会了如何正确使用电工工具，提高了动手操作能力。
4. 实训过程中，我严格遵守安全操作规程，确保自身和他人的安全。
5. 通过本次实训，我认识到安全用电的重要性，提高了自我保护意识。
七、实训总结本次家庭接电实训，使我掌握了家庭电路的接线和安装过程，提高了动手操作能力，培养了实际操作经验。
在实训过程中，我认识到电工工作的重要性，增强了安全用电意识。
在今后的学习和工作中，我将继续努力，不断提高自己的电工技能，为保障家庭用电安全贡献自己的力量。
一、实习背景随着科技的不断进步，电工技术在我国各行各业中扮演着至关重要的角色。
为了提高自身的专业技能，我于2023年XX月参加了为期一个月的电工实习。
本次实习主要围绕电工接线展开，通过实际操作，我对电工接线的原理、方法和技巧有了更加深入的了解。
二、实习目的1. 熟悉电工接线的原理和基本方法。
2. 掌握电工工具和仪器的使用。
3. 提高动手能力，培养实际操作经验。
4. 了解电工接线的安全规范和注意事项。
三、实习内容本次实习主要包括以下内容：1. 电工工具和仪器的使用在实习过程中，我学习了电工常用工具和仪器的使用方法，如电烙铁、剥线钳、斜口钳、万用表、验电笔等。
这些工具和仪器是电工接线的必备工具，掌握它们的使用方法对于顺利完成接线工作至关重要。
2. 电工接线的原理和方法电工接线是电工工作中的基础技能，主要包括导线的选择、剥皮、接线、绝缘和固定等步骤。
我通过实际操作，了解了不同类型导线的特点和适用场合，掌握了导线的剥皮、接线、绝缘和固定等技巧。
3. 电工接线的安全规范和注意事项在实习过程中，我深刻认识到电工接线的安全规范和注意事项的重要性。
电工接线过程中，要严格遵守安全操作规程，确保人身和设备安全。
4. 实际操作在指导老师的指导下，我参与了实际电工接线的操作。
以下是我参与的两个典型项目：（1）照明电路的安装在照明电路的安装项目中，我学习了照明灯具、开关、插座等元件的安装方法。
首先，我根据电路图选择合适的导线，并剥皮、接线。
接着，我将导线固定在相应的位置，并做好绝缘处理。
最后，我检查电路是否连接正确，确保电路安全可靠。
（2）动力电路的安装在动力电路的安装项目中，我学习了电动机、控制柜等元件的安装方法。
首先，我根据电路图选择合适的导线，并剥皮、接线。
接着，我将导线固定在相应的位置，并做好绝缘处理。
然后，我安装电动机和控制柜，并进行调试。
最后，我检查电路是否连接正确，确保电路安全可靠。
四、实习总结通过本次电工实习，我收获颇丰。
