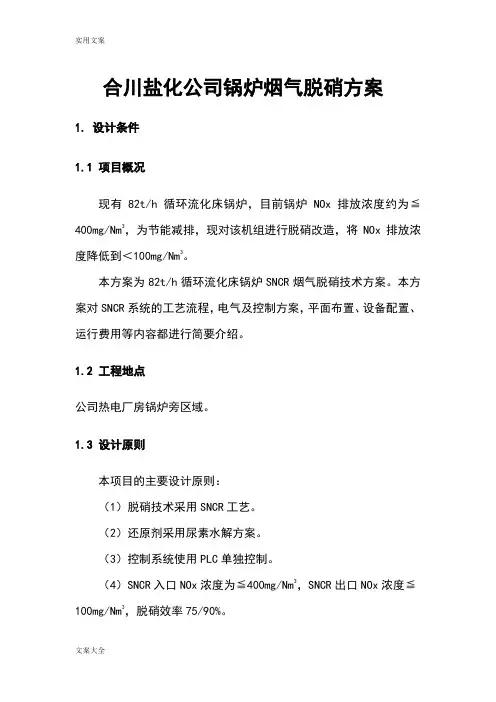

合川盐化公司锅炉烟气脱硝方案1. 设计条件1.1 项目概况现有82t/h循环流化床锅炉,目前锅炉NOx排放浓度约为≦400mg/Nm3,为节能减排,现对该机组进行脱硝改造,将NOx排放浓度降低到<100mg/Nm3。
本方案为82t/h循环流化床锅炉SNCR烟气脱硝技术方案。
本方案对SNCR系统的工艺流程,电气及控制方案,平面布置、设备配置、运行费用等内容都进行简要介绍。
1.2 工程地点公司热电厂房锅炉旁区域。
1.3 设计原则本项目的主要设计原则:(1)脱硝技术采用SNCR工艺。
(2)还原剂采用尿素水解方案。
(3)控制系统使用PLC单独控制。
(4)SNCR入口NOx浓度为≦400mg/Nm3,SNCR出口NOx浓度≦100mg/Nm3,脱硝效率75/90%。
(5)SNCR工艺NH3逃逸量≤6ppm。
1.4 设计条件1.4.1锅炉烟气参数1.4.2 设备安装条件:主厂房室外安装;1)还原剂:以尿素水解为10%浓度的氨水和高分子剂作为SNCR烟气脱硝系统的还原剂;2)主燃料:煤;3)运行方式:每天24小时连续运行;4)年累计工作时间:不小于7200小时;2.还原剂、工艺水、电源及压缩空气参数2.1还原剂本方案采用10%浓度的尿素溶液。
2.2工艺水作为尿素稀释剂的水应是具有除盐水质量的软化水,并且满足下列条件,详见下表。
2.3电源用于脱硝系统的电源,为AC 380V和AC 220±2%V、50±0.2Hz、波形失真率<5%的电源至设计界区。
2.4压缩空气雾化使用的压缩空气由空压站提供至锅炉附近,应满足如下要求:3. 技术要求3.1 工程范围3.1.1 设计范围本次烟气脱硝系统设计范围是SNCR系统内的所有设备、管道、电控设备等全部内容。
系统所需的还原剂、水、冷却空气和电源等由业主方输送至本次脱硝系统内。
3.1.2 供货范围本项目工程范围为EPC交钥匙工程,包括一台机组SNCR脱硝系统的设计、设备供货、土建工程、安装、系统调试和试运行、配合考核验收、培训等。
某大型供暖锅炉烟气除尘脱硫脱硝系统课程设计一、课程设计背景随着我国经济的快速发展,能源消耗量也在不断增加,其中煤炭是我国主要的能源来源。
而燃煤产生的大量废气,特别是二氧化硫、氮氧化物等有害气体对环境造成了严重污染。
为了减少这些有害物质对环境的影响,保护生态环境,我国已经开始大力推广供暖锅炉烟气除尘、脱硫、脱硝技术。
因此,设计一套高效可靠的供暖锅炉烟气除尘脱硫脱硝系统显得尤为重要。
二、设计目标本课程设计旨在通过学习供暖锅炉烟气除尘脱硫脱硝系统的基本原理和技术手段,掌握其工作原理和运行方式,并能够进行系统选型和优化设计。
三、课程内容1. 供暖锅炉介绍a. 供暖锅炉分类b. 供暖锅炉结构c. 供暖锅炉工作原理2. 燃煤产生的污染物介绍a. 燃煤对环境的影响b. 二氧化硫、氮氧化物等有害气体的危害3. 烟气净化技术介绍a. 烟气净化技术分类b. 烟气净化原理c. 烟气净化设备选型4. 脱硫技术介绍a. 脱硫工艺分类b. 脱硫原理及反应机理c. 脱硫设备选型5. 脱硝技术介绍a. 脱硝工艺分类b. 脱硝原理及反应机理c. 脱硝设备选型6. 供暖锅炉烟气除尘脱硫脱硝系统设计案例分析四、课程教学方法本课程采用多种教学方法,包括讲授、案例分析、实验演示和现场考察等。
1. 讲授:通过讲解供暖锅炉结构、工作原理以及燃煤产生的污染物对环境的影响,使学生了解供暖锅炉燃煤过程中产生的有害气体,并掌握烟气净化技术、脱硫技术和脱硝技术的基本原理。
2. 案例分析:通过分析供暖锅炉烟气除尘脱硫脱硝系统设计案例,使学生了解实际工程中的设计思路和方法。
3. 实验演示:通过实验演示,让学生亲自操作烟气净化设备、脱硫设备和脱硝设备,了解各种设备的工作原理、操作流程以及注意事项。
4. 现场考察:通过参观供暖锅炉现场,让学生了解供暖锅炉的实际运行情况,掌握现场操作流程以及安全注意事项。
五、课程评估本课程采用多种评估方式,包括期中考试、实验报告、论文撰写和现场考察等。

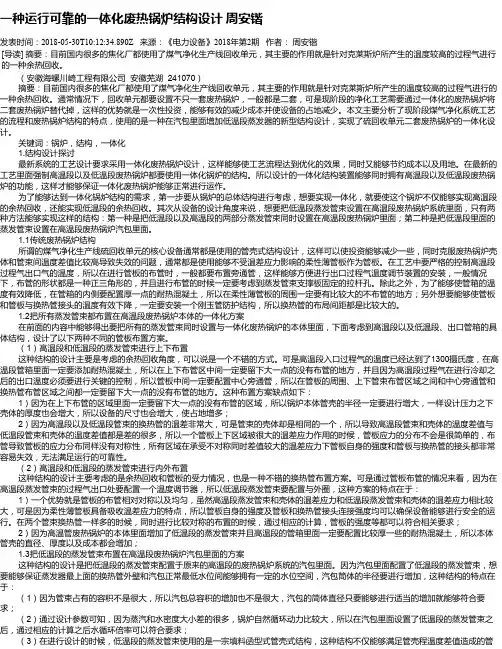

一种运行可靠的一体化废热锅炉结构设计周安锴发表时间:2018-05-30T10:12:34.890Z 来源:《电力设备》2018年第2期作者:周安锴[导读] 摘要:目前国内很多的焦化厂都使用了煤气净化生产线回收单元,其主要的作用就是针对克莱斯炉所产生的温度较高的过程气进行的一种余热回收。
(安徽海螺川崎工程有限公司安徽芜湖 241070)摘要:目前国内很多的焦化厂都使用了煤气净化生产线回收单元,其主要的作用就是针对克莱斯炉所产生的温度较高的过程气进行的一种余热回收。
通常情况下,回收单元都要设置不只一套废热锅炉,一般都是二套,可是现阶段的净化工艺需要通过一体化的废热锅炉将二套废热锅炉替代掉,这样的优势就是一次性投资,能够有效的减少成本并使设备的占地减少。
本文主要分析了现阶段煤气净化系统工艺的流程和废热锅炉结构的特点,使用的是一种在汽包里面增加低温段蒸发器的新型结构设计,实现了硫回收单元二套废热锅炉的一体化设计。
关键词:锅炉,结构,一体化1.结构设计探讨最新系统的工艺设计要求采用一体化废热锅炉设计,这样能够使工艺流程达到优化的效果,同时又能够节约成本以及用地。
在最新的工艺里面强制高温段以及低温段废热锅炉都要使用一体化锅炉的结构。
所以设计的一体化结构装置能够同时拥有高温段以及低温段废热锅炉的功能,这样才能够保证一体化废热锅炉能够正常进行运作。
为了能够达到一体化锅炉结构的需求,第一步要从锅炉的总体结构进行考虑,想要实现一体化,就要使这个锅炉不仅能够实现高温段的余热回收,还能实现低温段的余热回收。
其次从设备的设计角度来说,想要把低温段蒸发管束设置在高温段废热锅炉系统里面,只有两种方法能够实现这样的结构:第一种是把低温段以及高温段的两部分蒸发管束同时设置在高温段废热锅炉里面;第二种是把低温段里面的蒸发管束设置在高温段废热锅炉汽包里面。
1.1传统废热锅炉结构所谓的煤气净化生产线硫回收单元的核心设备通常都是使用的管壳式结构设计,这样可以使投资能够减少一些,同时克服废热锅炉壳体和管束间温度差值比较高导致失效的问题,通常都是使用能够不受温差应力影响的柔性薄管板作为管板。

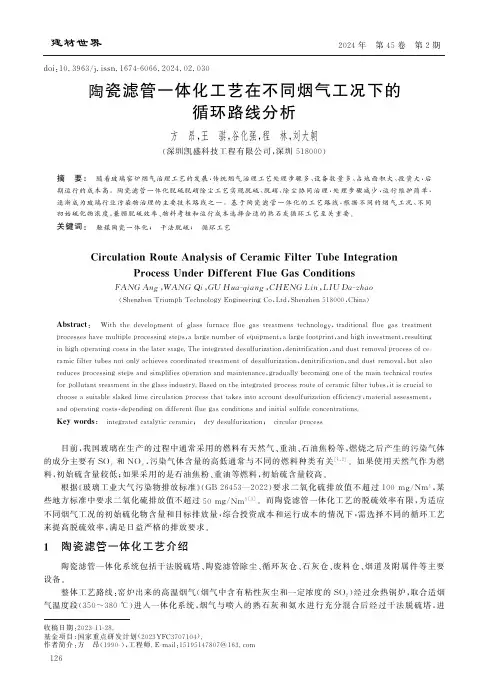

d o i :10.3963/j.i s s n .1674-6066.2024.02.030陶瓷滤管一体化工艺在不同烟气工况下的循环路线分析方 昂,王 骐,谷化强,程 林,刘大朝(深圳凯盛科技工程有限公司,深圳518000)摘 要: 随着玻璃窑炉烟气治理工艺的发展,传统烟气治理工艺处理步骤多㊁设备数量多㊁占地面积大㊁投资大,后期运行的成本高㊂陶瓷滤管一体化脱硫脱硝除尘工艺实现脱硫㊁脱硝㊁除尘协同治理,处理步骤减少,运行维护简单,逐渐成为玻璃行业污染物治理的主要技术路线之一㊂基于陶瓷滤管一体化的工艺路线,根据不同的烟气工况㊁不同初始硫化物浓度,兼顾脱硫效率㊁物料考核和运行成本选择合适的熟石灰循环工艺至关重要㊂关键词: 触媒陶瓷一体化; 干法脱硫; 循环工艺C i r c u l a t i o nR o u t eA n a l y s i s o fC e r a m i cF i l t e rT u b e I n t e g r a t i o n P r o c e s sU n d e rD i f f e r e n t F l u eG a sC o n d i t i o n sF A N GA n g ,WA N GQ i ,G UH u a -q i a n g ,C H E N GL i n ,L I UD a -z h a o (S h e n z h e nT r i u m p hT e c h n o l o g yE n g i n e e r i n g Co ,L t d ,S h e n z h e n518000,C h i n a )A b s t r a c t : W i t ht h ed e v e l o p m e n to f g l a s sf u r n a c ef l u e g a st r e a t m e n tt e c h n o l o g y,t r a d i t i o n a lf l u e g a st r e a t m e n t p r o c e s s e sh a v em u l t i p l e p r o c e s s i n g s t e p s ,a l a r g e n u m b e r o f e q u i p m e n t ,a l a r g e f o o t p r i n t ,a n dh i g h i n v e s t m e n t ,r e s u l t i n gi nh i g ho p e r a t i n g c o s t s i n t h e l a t e r s t a g e .T h e i n t e g r a t e dd e s u l f u r i z a t i o n ,d e n i t r i f i c a t i o n ,a n dd u s t r e m o v a l p r o c e s s o f c e -r a m i c f i l t e r t u b e sn o t o n l y ac h i e v e s c o o rd i n a te d t r e a t m e n t of d e s u l f u r i z a t i o n ,d e n i t r i f i c a t i o n ,a n dd u s t r e m o v a l ,b u t a l s o r e d u c e s p r o c e s s i ng s t e p s a n d s i m p l i f i e s o p e r a t i o n a n dm a i n t e n a n c e ,g r a d u a l l y b e c o m i n g o n e o f th em ai n t e c h n i c a l r o u t e s f o r p o l l u t a n t t r e a t m e n t i n t h e g l a s s i n d u s t r y .B a s e d o n t h e i n t e gr a t e d p r o c e s s r o u t e o f c e r a m i c f i l t e r t u b e s ,i t i s c r u c i a l t o c h o o s e a s u i t a b l e s l a k e d l i m e c i r c u l a t i o n p r o c e s s t h a t t a k e s i n t o a c c o u n t d e s u l f u r i z a t i o n e f f i c i e n c y ,m a t e r i a l a s s e s s m e n t ,a n do p e r a t i n g c o s t s ,d e p e n d i n g ond i f f e r e n t f l u e g a s c o n d i t i o n s a n d i n i t i a l s u l f i d e c o n c e n t r a t i o n s .K e y wo r d s : i n t e g r a t e d c a t a l y t i c c e r a m i c ; d r y d e s u l f u r i z a t i o n ; c i r c u l a r p r o c e s s 收稿日期:2023-11-28.基金项目:国家重点研发计划(2023Y F C 3707104).作者简介:方 昂(1990-),工程师.E -m a i l :151********@163.c o m目前,我国玻璃在生产的过程中通常采用的燃料有天然气㊁重油㊁石油焦粉等,燃烧之后产生的污染气体的成分主要有S O x 和N O x ,污染气体含量的高低通常与不同的燃料种类有关[1,2]㊂如果使用天然气作为燃料,初始硫含量较低;如果采用的是石油焦粉㊁重油等燃料,初始硫含量较高㊂根据‘玻璃工业大气污染物排放标准“(G B26453 2022)要求二氧化硫排放值不超过100m g/N m 3,某些地方标准中要求二氧化硫排放值不超过50m g /N m 3[3]㊂而陶瓷滤管一体化工艺的脱硫效率有限,为适应不同烟气工况的初始硫化物含量和目标排放量,综合投资成本和运行成本的情况下,需选择不同的循环工艺来提高脱硫效率,满足日益严格的排放要求㊂1 陶瓷滤管一体化工艺介绍陶瓷滤管一体化系统包括干法脱硫塔㊁陶瓷滤管除尘㊁循环灰仓㊁石灰仓㊁废料仓㊁烟道及附属件等主要设备㊂整体工艺路线:窑炉出来的高温烟气(烟气中含有粘性灰尘和一定浓度的S O 2)经过余热锅炉,取合适烟气温度段(350~380ħ)进入一体化系统,烟气与喷入的熟石灰和氨水进行充分混合后经过干法脱硫塔,进621建材世界 2024年 第45卷 第2期行烟气脱硫,再进入陶瓷纤维滤管除尘器中㊂陶瓷纤维滤管表面形成滤饼层,过滤烟气中的颗粒物,而烟气中的N H3和N O x在陶瓷纤维滤管所负载的催化剂作用下发生氧化还原反应,生成氮气和水㊂与此同时烟气中的S O2与陶瓷纤维滤管表面滤饼层进一步反应提高5%~15%脱硫效率,从而完成整个脱硫㊁脱硝除尘过程㊂处理后烟气进入锅炉低温段,再经锅炉风机排至烟囱,实现达标排放㊂2循环灰工艺介绍陶瓷滤管一体化工艺中采用熟石灰干法脱硫,反应原理如下C a(OH)2+S O2=C a S O3㊃1/2H2O+1/2H2OC a(OH)2+S O3=C a S O4㊃1/2H2O+1/2H2O理论上脱除1m o l的S需要1m o l的C a,但实际反应中无法完全反应,干法脱硫效率约60%,部分熟石灰未经反应随废灰排至废料仓,此时需将废灰中未经反应的熟石灰再次利用,通过提高熟石灰参与反应次数,使其循环重复利用,降低熟石灰耗量提高钙硫比,从而达到所需的脱硫效率[4]㊂常见循环灰方式有仓泵循环㊁旋风除尘循环和中间仓循环3种㊂2.1仓泵循环仓泵循环是利用仓泵输送系统增加一路将废灰直接输送至脱硫塔内与二氧化硫进行反应㊂其主要特点是将仓泵存储的废灰直接重复循环利用,不增加中间设备,工艺路线简单㊂但仓泵输灰有间隔时段性且总体输送量较小,仅适用于初始二氧化硫浓度较低,循环灰量使用量较小的情况㊂工艺路线见图1㊂2.2旋风除尘循环在陶瓷滤管除尘器前设置旋风除尘器进行预除灰,依靠除尘器底部气力输灰系统将废灰输送至旋风除尘器再至脱硫塔内循环㊂系统包含旋风除尘本体㊁称重仓㊁称重仪表㊁螺旋给料机㊁下料管道等㊂循环灰经过旋风除尘器灰斗进入称重仓,再通过下料螺旋控制进入脱硫塔内㊂旋风除尘循环系统的优点在于循环灰使用量大,在初始二氧化硫浓度较高的情况下可通过增大循环灰量脱除二氧化硫,避免增加熟石灰用量㊂但系统设备较多,投资大,且易出现堵灰等情况㊂工艺路线见图2㊂2.3中间仓循环中间仓循环是将陶瓷滤管除尘器处理的废灰输送至中间仓循环系统,运行时通过料位控制使仓体保证有灰状态㊂系统包括中间仓㊁仓顶布袋除尘器㊁下料螺旋输送设备等,仓体内废灰通过下料螺旋持续输入脱硫塔内与二氧化硫进行反应㊂中间仓循环系统的优点在于能持续不断地将废灰输送至脱硫塔内,循环灰量介于仓泵循环系统和旋风除尘循环系统灰量之间㊂工艺路线见图3㊂7212.4循环工艺对比分析表循环工艺对比分析表见表1㊂表1循环工艺对比分析表对比项仓泵循环中间仓循环旋风除尘循环设备配置基本不增加设备设备较少,配置简单设备较多,配置较复杂投资成本低中高运行成本低高高滤管除尘器灰负荷低高中熟石灰耗量低低低循环灰量低中高使用初始S O2浓度/(m g㊃N m-3)~400500~800800~1000目标S O2浓度/(m g㊃N m-3)100100100脱硫效率/%7580~87.587.5~903结论a.初始二氧化硫浓度较低时(400m g/N m3以下),熟石灰耗量以及循环灰量低,使用仓泵循环即可满足系统要求脱硫效率㊂b.初始二氧化硫浓度较高时(500~800m g/N m3),所需循环灰量较大,适用中间仓循环或旋风除尘循环系统㊂但旋风除尘循环系统虽然脱硫效率更高,但设备较多,故障率较高,且投资成本及运行成本较高,综合考虑更适用中间仓循环系统㊂c.初始二氧化硫浓度较高时(800~1000m g/N m3),所需循环灰量大,适用旋风除尘循环系统㊂参考文献[1]赵雪,程茜,侯俊先.脱硫脱硝行业2017年发展综述[J].中国环保产业,2018(7):10-24.[2]唐黎标.玻璃行业烟气综合治理技术的现状和发展探析[J].玻璃与搪瓷,2019,47(5):53-55,45.[3] G B26453 2022,玻璃工业大气污染物排放标准[S].[4]杜建敏.干法与半干法烟气脱硫技术综述[J].工业安全与环保,2002,28(6):13-15.821。
多工况脱硝一体化余热锅炉设计
催化裂化装置余热锅炉设计复杂,适应工况多,环保要求高,其排放的氮氧化物会对环境产生不利影响。
在某项目220万吨/年催化裂解装置中,采用了一种多工况脱硝一体化余热锅炉设计。
锅炉结构紧凑,对于烟气温度控制准确合理,工况适应性强,保证了脱硝系统在催化装置不同工况下的稳定运行。
标签:催化余热锅炉;SCR;多工况;烟气温度控制
近年来,随着国家绿色发展理念的提出,对炼厂中余热锅炉的排放指标提出了更高的要求。
目前,随着国家对环保要求的日趋严格,部分地区更是对国家颁布的《火电厂大气污染排放标准》(GB13223-2011)的排放限值进行升级,余热锅炉增设脱硫脱硝措施已经势在必行。
文章只就余热锅炉的脱硝技术进行讨论,介绍了对某石化厂催化裂化装置的余热锅炉的多种工况进行了详细计算,根据计算结果引入了烟气分流的理念,通过调节烟气量控制脱硝装置的入口温度,适应多种生产工况,达到了节能减排的目的。
1 烟气脱硝技术简介[1]及技术选择
烟气脱硝技术是一种在燃料基本燃烧完毕后通过还原剂把烟气中的NOx还原成N2和H2O的一种技术。
通用的烟气脱硝技术包括选择性催化还原脱硝技术(SCR)和选择性非催化还原脱硝技术(SNCR)。
1.1 选择性催化还原脱硝技术(SCR)
SCR其原理是在一定的温度和催化剂作用下,还原剂有选择地把烟气中的NOx还原为无毒无污染的N2和H2O。
SCR脱硝技术是目前世界上应用最多,最为成熟有效的一种烟气脱硝技术,反应温度一般在300~420℃之间,脱硝效率可达90%,催化剂使用寿命一般为3年。
1.2 选择性非催化还原脱硝技术(SNCR)
SNCR脱硝技术是把含有HNx基的还原剂(如尿素)喷入炉膛温度为800~1100℃的区域,该还原剂迅速热分解成NH3,并与烟气中的NOx进行反应,生成N2,该方法以炉膛为反应器,可通过对锅炉进行改造实现。
SNCR工艺的NOx 脱除效率主要取决于反应温度,NH3与NOx的化学计量比、混合程度、反应时间等,通常设计合理的SNCR工艺能达到30%~70%的脱硝效率。
SNCR技术具有一次性投资少,运行成本低等特点。
本项目的余热锅炉,正常工况时,入口高温烟气温度为540℃,经过方案比选,脱硝技术选用SCR工艺。
催化剂是SCR烟气脱硝的核心部件,性能直接影响整体脱硝效果。
而烟气
温度是影响催化剂运行的重要因素,不仅决定反应物的反应速度,而且决定催化剂的反应活性,决定催化剂的寿命[2]。
不同的催化剂具有不同的适宜温度范围(称为温度窗口)。
对于特定的一种催化剂,其温度窗口是一定的。
当反应温度低于窗口的最低温度,在催化剂上将出现副反应。
氨分子与SO3和H2O反应生成(NH4)2SO4或NH4HSO4,减少了与NOx的反应,生成物附着在催化剂表面,引起污染积灰并堵塞催化剂的通道和微孔,从而降低催化剂的活性。
如果工作温度高于反应温度窗口,催化剂通道与微孔发生变形,导致有效通道和面积减少,从而使催化剂失活[3]。
在本项目的设计中,根据SCR厂家的要求,SCR催化剂的最佳设计温度窗口在340±20℃的范围之间。
为了把SCR的操作温度控制在340±20℃的温度范围之内,对于催化余热锅炉烟气引出位置及烟气温度的控制,成为了余热锅炉脱硝系统的设计要点,同时由于催化装置的烟气条件及热负荷的多变性,在余热锅炉的设计中,必须充分考虑其各工况下的特点,保证在任何工况下,进入SCR的烟气温度均可控制在合理温度范围之内。
2 余热锅炉的多工况介绍
催化装置的生产过程中有大量的余热产生,除了再生器产生的大量的高温烟气进入余热锅炉发生蒸汽外,同时装置中外取热器和油浆蒸汽发生器也发生了大量的饱和蒸汽,需要进入余热锅炉的过热器中过热。
当催化装置本身的负荷发生变化,或者外取热器及油浆蒸汽发生器负荷发生变化时,都会对余热锅炉的负荷造成变化。
余热锅炉的设计必须满足在任何工况下,保证蒸汽出口参数和SCR 入口烟气温度的要求。
本项目余热锅炉的设计共考虑以下9种设计工况,其热力计算汇总表见表1。
3 余热锅炉结构
根据多工况余热锅炉热力计算结果及长周期运行的需要,余热锅炉整体呈“π”型,单锅筒自然循环、微正压、露天布置、全钢构架结构,参数为中温中压,额定蒸汽压力3.9MPa(G),额定蒸汽温度420℃。
如图1所示,多工况脱硝一体化余热锅炉,由进口烟道(1)、旁路烟道(2)、过热段(3)、1#蒸发段(4)、脱硝装置入口烟道(5)、2#蒸发段(6)、3#蒸发段(7)、省煤段(8)、出口烟道(9)、烟气控制蝶阀Ⅰ(10)、烟气控制蝶阀Ⅱ(11)、烟气控制蝶阀Ⅲ(12)、烟气控制蝶阀Ⅳ(13)、烟气控制蝶阀Ⅴ(14)和汽包(15)组成。
装置来的高温再生烟气依次流经进口烟道、过热段、1#蒸发段、脱硝装置、2#蒸发段、3#蒸发段、省煤段、出口烟道。
余热锅炉同时设置了三个烟气入口,一路为烟气流经进口烟道(1),经过烟气控制蝶阀Ⅰ(10)进入锅炉;另一路为烟气流经旁路烟道(2),经过烟气控制蝶阀Ⅲ(12)进入过热段(3)之后;第三路为烟气流经旁路烟道(2),经过烟
气控制蝶阀Ⅳ(13),进入1#蒸发段(4)之后。
通过调节各烟气入口的烟气量,达到在各工况下,满足蒸汽出口参数和SCR入口烟气温度的要求。
4 余热锅炉控制
由于外取热器和油浆蒸汽发生器产生的蒸汽必须在余热锅炉内过热,余热锅炉需在任何工况下均保证蒸汽质量和蒸汽参数合格,而脱硝装置位于1#蒸發段的后面,为了保证脱硝效果必须使得脱硝装置的入口烟气温度控制在340±20℃,这就要求余热锅炉的设计必须考虑满足锅炉过热蒸汽出口温度、脱硝装置的入口温度的需要,同时还要合理布置各受热面。
余热锅炉的受热面一旦布置成型就无法更改,但是为了适应这种多样化、复杂化的烟气流量的变化,只有通过调节烟气的分配,去适应烟气流量及温度的变化。
因此余热锅炉的设计引入了烟气分流理念,通过烟气控制蝶阀Ⅰ(10)、烟气控制蝶阀Ⅱ(11)、烟气控制蝶阀Ⅲ(12)、烟气控制蝶阀Ⅳ(13)、烟气控制蝶阀Ⅴ(14)的调节来控制烟气分配流量,进而保证了余热锅炉在各种工况下均能保证脱硝装置340±20℃的入口温度。
根据表1的计算结果,现就如下三种典型工况进行详细说明(见图2):
(1)正常工况。
由表中计算结果可以看出,在正常工况下,过热器受热面积有裕量。
倘若所有烟气均通过过热器,那么必将引起蒸汽超温。
因此,烟气控制蝶阀Ⅱ(11)烟气控制蝶阀Ⅲ(12)打开,保证部分高温烟气没有经过过热器。
同时我们看到,1#蒸发段受热面积同样有裕量,倘若所有烟气均经过1#蒸发段,那么1#蒸发段的出口烟气温度将低于340℃,无法保证脱硝装置的正常运行。
因此,烟气控制蝶阀Ⅳ(13)打开,保证部分高温烟气与经过1#蒸发段的低温烟气混合,达到合理的温度。
由计算结果可知,工况3、工况4、工况5和工况8与正常工况结论相似。
(2)工况7。
由表中计算结果可以看出,此条件下,过热器受热面积同样有裕量。
因此,烟气控制蝶阀Ⅱ(11)烟气控制蝶阀Ⅲ(12)打开,保证部分高温烟气没有经过过热器。
但是我们发现,1#蒸发段受热面积刚刚好,当所有烟气均通过1#蒸发段时,才能保证烟气温度降到脱硝装置要求的温度,因此,烟气控制蝶阀Ⅳ(13)必须关闭,保证没有任何高温烟气越过1#蒸发段与经过1#蒸发段的低温烟气混合。
由计算结果可知,工况2和工况6结论相似。
(3)工况9。
由表中计算结果可以看出,此条件下,过热器受热面积没有裕量。
若想让蒸汽出口参数满足蒸汽参数的要求,必须保证全部高温烟气都经过过热器。
因此,烟气控制蝶阀Ⅱ(11)必须关闭。
同时我们看到,1#蒸发段受热面积同样有裕量,倘若所有烟气均经过1#蒸发段那么出口温度将低于340℃。
因此,烟气控制蝶阀Ⅲ(12)烟气控制蝶阀Ⅳ(13)打開,保证部分高温烟气与经过1#蒸发段的低温烟气混合,达到合理的温度。
由于工况复杂,对于脱硝装置入口烟气温度的合理调节必须依赖通过烟气控制蝶阀Ⅰ(10)、烟气控制蝶阀Ⅱ(11)、烟气控制蝶阀Ⅲ(12)、烟气控制蝶阀Ⅳ(13)、烟气控制蝶阀Ⅴ(14)这五个阀门的互相配合,各阀门开度也需要根据实际情况,具体调节。
5 结束语
综上所述,随着环保要求的提高,催化余热锅炉的设计既要适应装置参数多工况的变化,又要满足脱硝装置温度的需求,使催化裂化装置余热锅炉烟气获得最佳的脱硝效果,从而满足环保的要求。
某厂催化裂化装置余热锅炉的设计结合实际情况,对以上两种要求作了充分的考虑,引入了烟气分流的理念,并对各种工况进行了详细计算和分析对比,采用了通过烟气的调节来达到控制脱硝装置入口烟气温度的措施。
使本余热锅炉的设计适应多工况,并保证脱硝工艺合理运行,这样不但能很好地回收催化裂化装置的余热,更达到了脱硝的要求,实现了节能减排的目的,具有很好的经济效益和社会效益。
参考文献
[1]孙克勤,钟秦.火电厂烟气脱硝技术及工程应用[M].北京:化学工业出版社,2006.
[2]郭永华.烟气温度对SCR脱硝催化剂的影响[J].能源研究与利用,2013,4.
[3]周立新.工业脱硫脱硝技术问答[M].北京:化学工业出版社,2006.。
