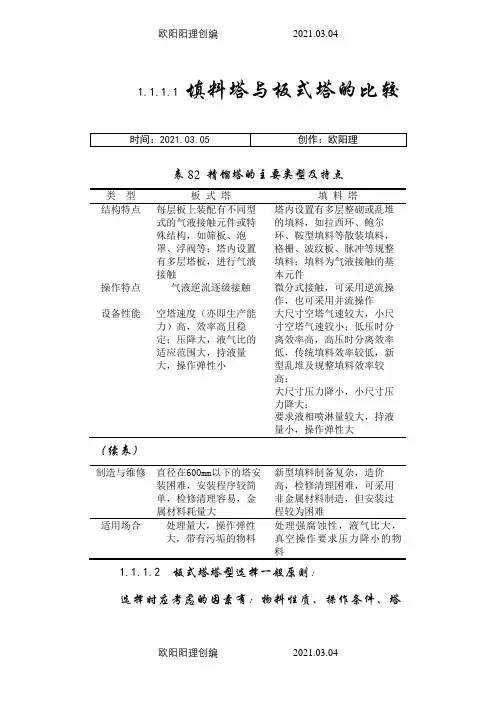

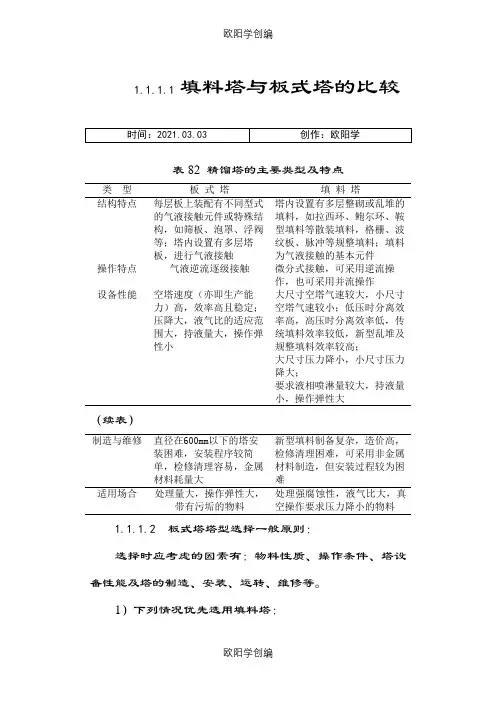

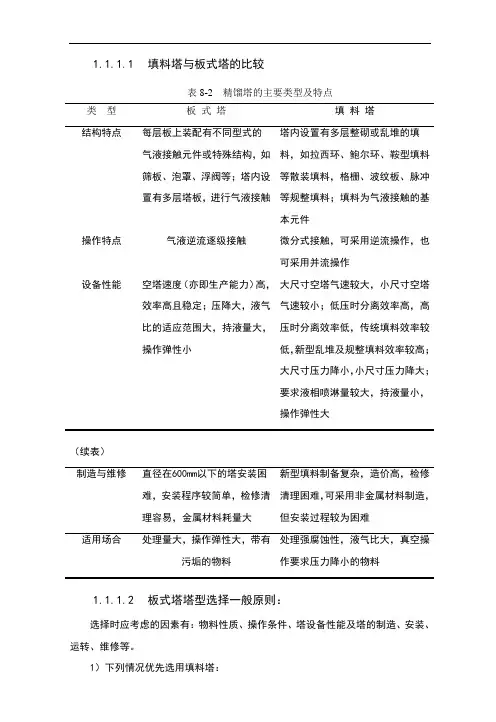

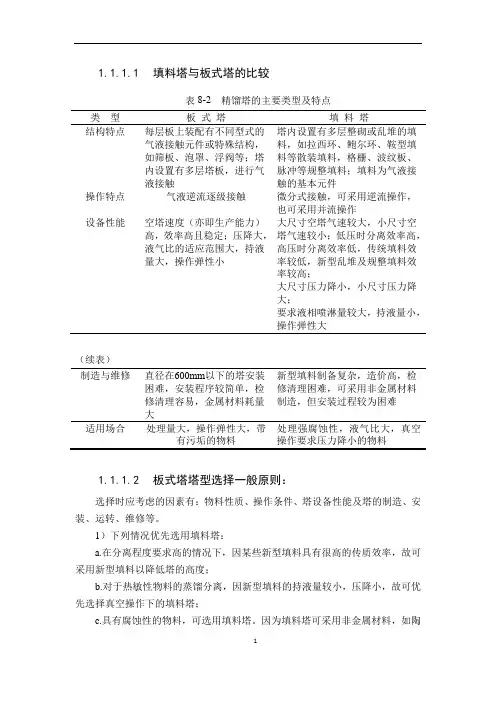

1.1.1.1填料塔与板式塔的比较表8-2 精馏塔的主要类型及特点类型板式塔填料塔结构特点每层板上装配有不同型式的气液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进行气液接触塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为气液接触的基本元件操作特点气液逆流逐级接触微分式接触，可采用逆流操作，也可采用并流操作设备性能空塔速度（亦即生产能力）高，效率高且稳定；压降大，液气比的适应范围大，持液量大，操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；低压时分离效率高，高压时分离效率低，传统填料效率较低，新型乱堆及规整填料效率较高；大尺寸压力降小，小尺寸压力降大；要求液相喷淋量较大，持液量小，操作弹性大（续表）制造与维修直径在600mm以下的塔安装困难，安装程序较简单，检修清理容易，金属材料耗量大新型填料制备复杂，造价高，检修清理困难，可采用非金属材料制造，但安装过程较为困难适用场合处理量大，操作弹性大，带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料1.1.1.2板式塔塔型选择一般原则：选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。

1）下列情况优先选用填料塔：a.在分离程度要求高的情况下，因某些新型填料具有很高的传质效率，故可采用新型填料以降低塔的高度；b.对于热敏性物料的蒸馏分离，因新型填料的持液量较小，压降小，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选用填料塔。

因为填料塔可采用非金属材料，如陶瓷、塑料等；d.容易发泡的物料，宜选用填料塔。

2）下列情况优先选用板式塔：a.塔内液体滞液量较大，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较小；c.含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选用液流通道较大的塔板，堵塞的危险较小；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料口或多个侧线出料口。

1.1.1.1填料塔与板式塔的比较表82 精馏塔的主要类型及特点结构特点每层板上装配有不同型式的气液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进行气液接触塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为气液接触的基本元件操作特点气液逆流逐级接触微分式接触，可采用逆流操作，也可采用并流操作设备性能空塔速度（亦即生产能力）高，效率高且稳定；压降大，液气比的适应范围大，持液量大，操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；低压时分离效率高，高压时分离效率低，传统填料效率较低，新型乱堆及规整填料效率较高；大尺寸压力降小，小尺寸压力降大；要求液相喷淋量较大，持液量小，操作弹性大（续表）制造与维修直径在600mm以下的塔安装困难，安装程序较简单，检修清理容易，金属材料耗量大新型填料制备复杂，造价高，检修清理困难，可采用非金属材料制造，但安装过程较为困难适用场合处理量大，操作弹性大，带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料1.1.1.2板式塔塔型选择一般原则：选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。

1）下列情况优先选用填料塔：a.在分离程度要求高的情况下，因某些新型填料具有很高的传质效率，故可采用新型填料以降低塔的高度；b.对于热敏性物料的蒸馏分离，因新型填料的持液量较小，压降小，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选用填料塔。

因为填料塔可采用非金属材料，如陶瓷、塑料等；d.容易发泡的物料，宜选用填料塔。

2）下列情况优先选用板式塔：a.塔内液体滞液量较大，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较小；c.含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选用液流通道较大的塔板，堵塞的危险较小；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料口或多个侧线出料口。

1.1.1.1填料塔与板式塔的比较表8-2 精馏塔的主要类型及特点类型板式塔填料塔结构特点每层板上装配有不同型式的气液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进行气液接触塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为气液接触的基本元件操作特点气液逆流逐级接触微分式接触，可采用逆流操作，也可采用并流操作设备性能空塔速度（亦即生产能力）高，效率高且稳定；压降大，液气比的适应范围大，持液量大，操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；低压时分离效率高，高压时分离效率低，传统填料效率较低，新型乱堆及规整填料效率较高；大尺寸压力降小，小尺寸压力降大；要求液相喷淋量较大，持液量小，操作弹性大（续表）制造与维修直径在600mm以下的塔安装困难，安装程序较简单，检修清理容易，金属材料耗量大新型填料制备复杂，造价高，检修清理困难，可采用非金属材料制造，但安装过程较为困难适用场合处理量大，操作弹性大，带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料1.1.1.2板式塔塔型选择一般原则：选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。

1）下列情况优先选用填料塔：a.在分离程度要求高的情况下，因某些新型填料具有很高的传质效率，故可采用新型填料以降低塔的高度；b.对于热敏性物料的蒸馏分离，因新型填料的持液量较小，压降小，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选用填料塔。

因为填料塔可采用非金属材料，如陶瓷、塑料等；d.容易发泡的物料，宜选用填料塔。

2）下列情况优先选用板式塔：a.塔内液体滞液量较大，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较小；c.含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选用液流通道较大的塔板，堵塞的危险较小；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料口或多个侧线出料口。

1.1.1.1填料塔与板式塔的比较表82 精馏塔的主要类型及特点类型板式塔填料塔结构特点每层板上装配有不同型式的气液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进行气液接触塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为气液接触的基本元件操作特点气液逆流逐级接触微分式接触，可采用逆流操作，也可采用并流操作设备性能空塔速度（亦即生产能力）高，效率高且稳定；压降大，液气比的适应范围大，持液量大，操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；低压时分离效率高，高压时分离效率低，传统填料效率较低，新型乱堆及规整填料效率较高；大尺寸压力降小，小尺寸压力降大；要求液相喷淋量较大，持液量小，操作弹性大（续表）制造与维修直径在600mm以下的塔安装困难，安装程序较简单，检修清理容易，金属材料耗量大新型填料制备复杂，造价高，检修清理困难，可采用非金属材料制造，但安装过程较为困难适用场合处理量大，操作弹性大，带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料1.1.1.2板式塔塔型选择一般原则：选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。

1）下列情况优先选用填料塔：a.在分离程度要求高的情况下，因某些新型填料具有很高的传质效率，故可采用新型填料以降低塔的高度；b.对于热敏性物料的蒸馏分离，因新型填料的持液量较小，压降小，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选用填料塔。

因为填料塔可采用非金属材料，如陶瓷、塑料等；d.容易发泡的物料，宜选用填料塔。

2）下列情况优先选用板式塔：a.塔内液体滞液量较大，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较小；c.含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选用液流通道较大的塔板，堵塞的危险较小；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料口或多个侧线出料口。

1.1.1.1填料塔与板式塔的比较表8-2 精馏塔的主要类型及特点类型板式塔填料塔结构特点每层板上装配有不同型式的气液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进行气液接触塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为气液接触的基本元件操作特点气液逆流逐级接触微分式接触，可采用逆流操作，也可采用并流操作设备性能空塔速度（亦即生产能力）高，效率高且稳定；压降大，液气比的适应范围大，持液量大，操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；低压时分离效率高，高压时分离效率低，传统填料效率较低，新型乱堆及规整填料效率较高；大尺寸压力降小，小尺寸压力降大；要求液相喷淋量较大，持液量小，操作弹性大（续表）制造与维修直径在600mm以下的塔安装困难，安装程序较简单，检修清理容易，金属材料耗量大新型填料制备复杂，造价高，检修清理困难，可采用非金属材料制造，但安装过程较为困难适用场合处理量大，操作弹性大，带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料1.1.1.2板式塔塔型选择一般原则：选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。

1）下列情况优先选用填料塔：a.在分离程度要求高的情况下，因某些新型填料具有很高的传质效率，故可采用新型填料以降低塔的高度；b.对于热敏性物料的蒸馏分离，因新型填料的持液量较小，压降小，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选用填料塔。

因为填料塔可采用非金属材料，如陶瓷、塑料等；d.容易发泡的物料，宜选用填料塔。

2）下列情况优先选用板式塔：a.塔内液体滞液量较大，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较小；c.含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选用液流通道较大的塔板，堵塞的危险较小；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料口或多个侧线出料口。

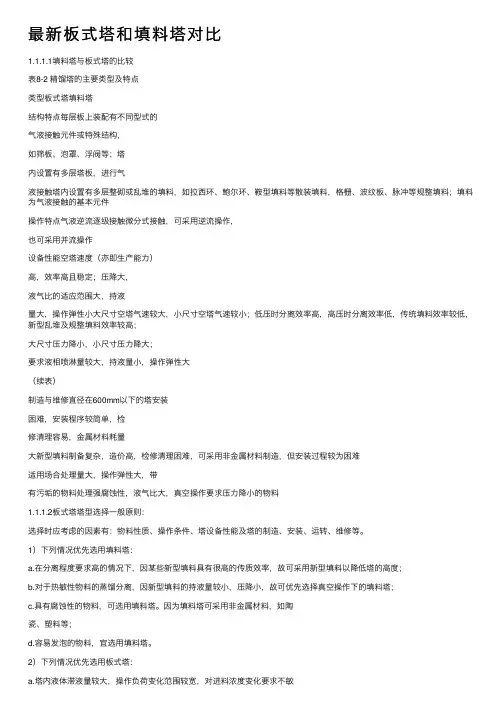

最新板式塔和填料塔对⽐1.1.1.1填料塔与板式塔的⽐较表8-2 精馏塔的主要类型及特点类型板式塔填料塔结构特点每层板上装配有不同型式的⽓液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进⾏⽓液接触塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为⽓液接触的基本元件操作特点⽓液逆流逐级接触微分式接触，可采⽤逆流操作，也可采⽤并流操作设备性能空塔速度（亦即⽣产能⼒）⾼，效率⾼且稳定；压降⼤，液⽓⽐的适应范围⼤，持液量⼤，操作弹性⼩⼤尺⼨空塔⽓速较⼤，⼩尺⼨空塔⽓速较⼩；低压时分离效率⾼，⾼压时分离效率低，传统填料效率较低，新型乱堆及规整填料效率较⾼；⼤尺⼨压⼒降⼩，⼩尺⼨压⼒降⼤；要求液相喷淋量较⼤，持液量⼩，操作弹性⼤（续表）制造与维修直径在600mm以下的塔安装困难，安装程序较简单，检修清理容易，⾦属材料耗量⼤新型填料制备复杂，造价⾼，检修清理困难，可采⽤⾮⾦属材料制造，但安装过程较为困难适⽤场合处理量⼤，操作弹性⼤，带有污垢的物料处理强腐蚀性，液⽓⽐⼤，真空操作要求压⼒降⼩的物料1.1.1.2板式塔塔型选择⼀般原则：选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。

1）下列情况优先选⽤填料塔：a.在分离程度要求⾼的情况下，因某些新型填料具有很⾼的传质效率，故可采⽤新型填料以降低塔的⾼度；b.对于热敏性物料的蒸馏分离，因新型填料的持液量较⼩，压降⼩，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选⽤填料塔。

因为填料塔可采⽤⾮⾦属材料，如陶瓷、塑料等；d.容易发泡的物料，宜选⽤填料塔。

2）下列情况优先选⽤板式塔：a.塔内液体滞液量较⼤，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较⼩；c.含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选⽤液流通道较⼤的塔板，堵塞的危险较⼩；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料⼝或多个侧线出料⼝。

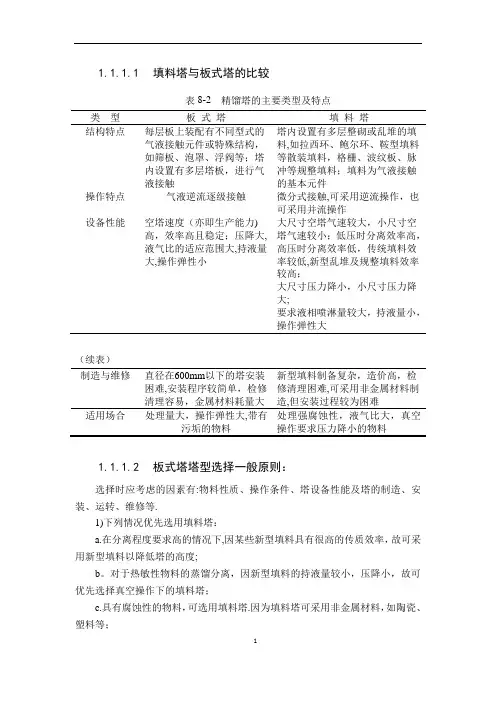

1.1.1.1填料塔与板式塔的比较表8-2 精馏塔的主要类型及特点类型板式塔填料塔结构特点每层板上装配有不同型式的气液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进行气液接触塔内设置有多层整砌或乱堆的填料,如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为气液接触的基本元件操作特点气液逆流逐级接触微分式接触,可采用逆流操作，也可采用并流操作设备性能空塔速度（亦即生产能力)高，效率高且稳定；压降大,液气比的适应范围大,持液量大,操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；低压时分离效率高，高压时分离效率低，传统填料效率较低,新型乱堆及规整填料效率较高；大尺寸压力降小，小尺寸压力降大;要求液相喷淋量较大，持液量小，操作弹性大（续表）制造与维修直径在600mm以下的塔安装困难,安装程序较简单，检修清理容易，金属材料耗量大新型填料制备复杂，造价高，检修清理困难,可采用非金属材料制造,但安装过程较为困难适用场合处理量大，操作弹性大,带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料1.1.1.2板式塔塔型选择一般原则：选择时应考虑的因素有:物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等.1)下列情况优先选用填料塔：a.在分离程度要求高的情况下,因某些新型填料具有很高的传质效率，故可采用新型填料以降低塔的高度;b。

对于热敏性物料的蒸馏分离，因新型填料的持液量较小，压降小，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选用填料塔.因为填料塔可采用非金属材料，如陶瓷、塑料等；d。

容易发泡的物料,宜选用填料塔。

2）下列情况优先选用板式塔：a.塔内液体滞液量较大，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较小；c。

含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选用液流通道较大的塔板，堵塞的危险较小；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料口或多个侧线出料口。
