管网课程设计书

给排水管网课程设计指导书一、前言给排水工程是建筑工程的重要组成部分，给排水管网承担着建筑内各种水流的收集、输送和排放任务，其设计将直接关系到建筑物的使用效果、舒适度以及住宅质量。

因此，给排水管网在课程设计中必须更加注重实践性和专业性。

本文旨在针对给排水管网课程设计，提供一些指导和建议，帮助教师合理的开设课程，提高学生的应用能力和专业素质。

二、课程设置1. 课程名称：给排水管网（Undergraduate）2. 建议学时：32学时3. 课程性质：必修课程4. 开课学期：大一、大二第二学期5. 适用专业：建筑环境与设备工程、给水排水科学与工程等工程专业。

6. 主要内容：管道输水基本原理、给水管网的设计、排水系统的设计、可持续水利用原则与技术应用。

三、课程目标1. 学习和掌握建筑内给水管网和排水管网的设计原理和方法，理解相关专业术语的含义和应用场景。

2. 掌握规划和设计给排水管道的基本方法，如流量计算、点位选址、管网布局等。

3. 了解和掌握给水管道和排水管道的施工过程，熟悉常见设备的使用方法。

4. 探究并应用城市可持续水利用技术，逐步提高学生的环保意识和技术水平。

四、课程内容1. 管道输水基本原理（1）水的物理特性，如密度、流动性、压力、水头等。

（2）流体力学方程和导流、防水和防火设计原则。

（3）管道系统的中心流量、阻力及水头等基本概念。

2. 给水管网的设计（1）水源分类和特点、流量计算、物料选型、管道点位选址等。

（2）给水管网系统设计原则，如管网布局、水压调节、管道直径和材质选择等。

（3）怎样对给水管网进行维护和管理遇到的问题的处理。

3. 排水系统的设计（1）排水类型及特点、流量计算、管道点位选址、多层住宅建筑的排水系统的设计。

（2）水平排水管网与垂直排水管网的结构与布局。

（3）排水系统建造验收中的问题与怎样解决这些问题。

4. 可持续水利用原则与技术应用（1）现代给排水和可持续水利用理念的起源和发展。

给水排水管网课程设计报告书一、引言在现代城市建设中，给水排水管网系统扮演着至关重要的角色。

合理设计、建设和维护这些管网系统，对于保障城市居民的正常用水和排水是至关重要的。

本报告书旨在介绍给水排水管网课程设计的整体内容和设计方案。

二、设计目标设计目标是针对一个虚拟城市进行给水排水管网的设计建设。

我们的设计目标包括以下几个方面：1.为城市的居民提供稳定的供水，并保证供水质量符合相关标准。

2.设计一个合理的排水系统，以确保城市的排水能力，在极端情况下也能正常运作。

3.最大限度地减少给水排水管网的漏损，提高系统效率和资源利用率。

4.考虑到未来城市发展的需求，确保给水排水管网系统具备良好的可扩展性。

三、设计方案1. 给水系统设计1.1 水源选择根据城市规模和周边地理条件，我们选择了地下水作为主要的给水水源。

此外，我们还考虑了水源的质量和可持续性。

1.2 水厂设计我们设计了一个现代化的水处理厂，采用了多级过滤、消毒等工艺，以确保供水的质量符合相关标准。

1.3 输水管网设计我们根据城市的布局和用水需求，设计了一套输水管网系统。

在设计过程中，我们考虑了管道的材料、直径、布局等因素，以最大限度地减少水压损失和泄漏。

2.1 排水收集系统我们设计了一个完善的排水收集系统，包括雨水排水和污水排水。

为了应对极端情况，我们还考虑了分流和临时排水的问题。

2.2 污水处理系统设计了污水处理厂，采用了生物处理工艺、化学处理工艺等，以确保排放的水质符合相关标准。

并且，我们还考虑了污泥处理和资源回收的问题。

根据城市的地形和排水需求，我们设计了一套排水管网系统。

在设计过程中，我们考虑了管道的材料、直径、坡度等因素，以确保排水的畅通和管网系统的可维护性。

3. 系统优化和可扩展性为了系统的高效运行和未来的可扩展性，我们考虑了以下几个方面：•采用自动化控制系统，实现对给水排水管网系统的监控和调控。

通过实时监测数据，对系统进行优化和故障排除。

给水管网课程设计任务书一、任务背景和目标水是生命之源，给水管网的设计与建设对于保障城市居民生活用水安全和城市发展至关重要。

本课程设计旨在通过学生对给水管网的深入了解和实践操作，培养学生系统设计和解决工程问题的能力，为未来从事相关工作的学生提供实用技能。

二、任务内容和要求1.学生需要根据给定的设计参数和需求，进行给水管网的初步设计，包括管道布置、管径确定、阀门和消防设备的设置等。

2.学生需要使用管道流量计算公式和相关软件，进行管网的水力计算和水负荷分析。

3.学生需要进行管网的可靠性分析，包括管道强度计算和管道老化预测等。

4.学生需要利用CAD软件进行给水管网的平面布置和三维模型建立。

5.学生需要使用MATLAB或其他工具进行管网的优化设计，包括管道材料选择和管网结构调整等。

三、任务计划和进度安排本课程设计将分为以下几个阶段完成：1.第一周：学生将进行相关理论知识的学习和文献调研，了解给水管网的基本原理和设计方法。

2.第二周：学生将进行给水管网的初步设计，包括管道布置、管径确定等。

3.第三周：学生将进行给水管网的水力计算和水负荷分析。

4.第四周：学生将进行给水管网的可靠性分析和管道强度计算。

5.第五周：学生将利用CAD软件进行给水管网的平面布置和三维模型建立。

6.第六周：学生将使用MATLAB或其他工具进行给水管网的优化设计。

四、任务成果和评价标准1.每位学生需要提交一份完整的课程设计报告，包括设计过程、计算结果和分析结论等。

2.每位学生需要提交给水管网的CAD平面布置图和三维模型文件。

3.每位学生需要进行口头答辩，对课程设计进行讲解和回答问题。

4.任务成果将根据设计方案的合理性、计算结果的准确性和口头答辩的表现进行评价。

五、参考资料1.《给水管道设计手册》2.《城市水供排水与给排水工程》3.相关期刊论文和学术研究报告以上就是给水管网课程设计任务书的内容和要求，希望同学们能够认真理解任务要求，并按照任务计划和进度安排，完成一个优秀的设计方案和报告。

第一部分任务书一、设计题目某县城区给水排水管网工程设计二、设计任务及容（一）给水管网工程设计1. 确定设计规模2. 进行输配水管网定线3. 确定水塔或水池调节容积4. 进行管网水力计算5. 确定二级泵站扬程和设计流量（二）排水管道工程设计1. 选择该县城排水体制；2. 城市污水和雨水管道系统的定线；3. 城市污水管段和管段的流量计算；4. 城市污水管段和管段的设计.三、应完成的设计成果1. 设计说明计算书一份（50页左右。

包括设计说明、水量、水力计算表格及草图）。

2. 铅笔绘图纸3①绘制给水排水管网总平面布置图一②给水管网某一管段的纵断面图一比例横 1:1000 纵 1:100③排水管道某一干管纵剖面图一比例横 1:1000 纵 1:100四、设计原始资料1. 县城平面图（A图）该县城为我国西北地区一小县城，城有工厂数家及部分公共建筑。

居民区居住人口在规划期近期按 2.64万人／平方公里设计，远期按 4.92万人/平方公里考虑。

最高建筑为六层楼，室有完善的给排水设备，给水普及率为近期 85 %，远期 90 %。

综合生活用水量时变化系数为K h为 1.5 。

2. 规划期大用户对水量、水质和水压要求资料见用户对水量、水压要求一览表（表1）。

3. 浇洒道路面积30万m2。

4. 绿地面积50万m2。

5. 其它按规要求确定。

6. 该区地表水污染严重，水质不好，故近期不考虑采用地表水作为水源。

7. 气象资料（1）主导风向：夏季东南风，冬季东北风 （2）年最高温度39℃，年最低温度-8℃ （3）最大冰冻深度1.0m （4）最大积雪深度0.4m （5）土壤性质：（最低处） 0.4m-0.8m 垦殖土0.8 m -3.8m 粘沙土3.8 m -8 m 中沙及砂石 （6）地下水位深度：10.0m （最浅） （7）地震等级：中国地震划分为七级地震区 （8）该县城暴雨强度公式7..0)22.8()lg 292.11(932++=t P q （9）地面径流系数φ＝0.40 （10）地基承载力2.0Kg/cm 2（11）可保证二级负荷供电 8. 地面水系： （1）最高水位31.5 （2）最低水位 27.5 （3）常水位 29.09. 材料来源及供应：本地区自产砖、混凝土及混凝土管。

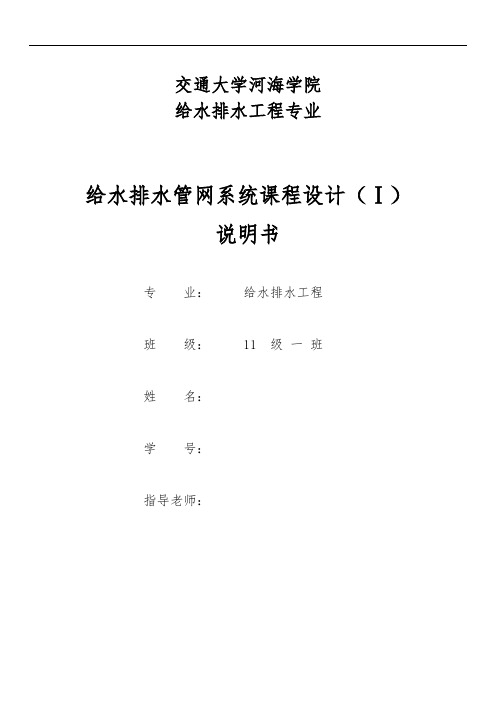

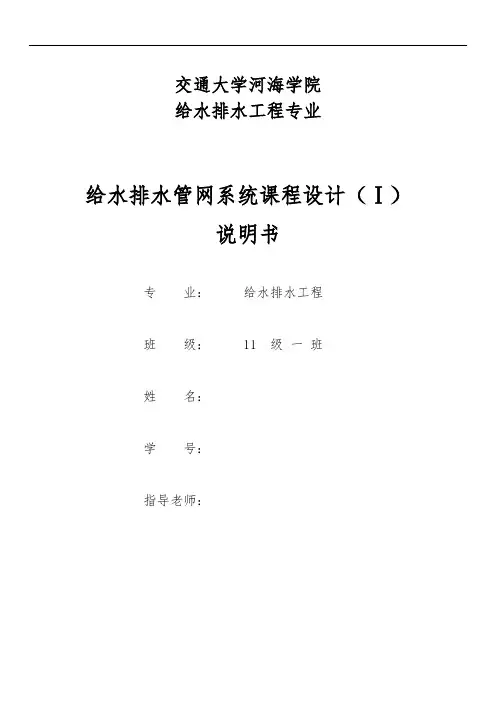

交通大学河海学院给水排水工程专业给水排水管网系统课程设计（Ⅰ）说明书专业：给水排水工程班级： 11 级一班姓名：学号：指导老师：一．计划任务及原始资料Ⅰ、计划任务对某城市给水管道工程进行综合设计，包括城市用水量的确定，管网定线，确定水厂及水塔的位置，泵站的供水方案设计，清水池及水塔容积计算，管网的水力计算。

设计成果有：绘制给水管道总平面布置图、节点详图，并编制设计说明书和计算书。

Ⅱ、原始资料一）城市总平面图一，比例1∶4000。

（二）城市基础资料1. 城市位于中国西南地区，给水水源位置见城市总平面图。

2. 城区地质情况良好，土壤为砂质粘土，冰冻深度不加考虑，地下水位距地表8m；该市的地貌属丘陵地区，海拔标高一般为310～390m。

3. 城市居住区面积119公顷，老城区占人口A万，新城区占人口B万。

给水人口普及率为95%，污水收集率90％。

一班数据：A=1.1；B=2.44. 居住区建筑为六层及六层以下的混合建筑；城市卫生设备情况，室有给排水设备和淋浴设备。

5. 本市附近某江穿城而过，在支流与干流交汇处，河流历史最高洪水位318.8m，二十年一遇洪水位317.0m，95%保证率的枯水位316.5m，常水位314.0m，河床标高312.0m，平均水面坡降3‰。

6. 由城市管网供水的工厂为造纸厂，生产能力为2吨/日（每吨纸耗水量为500m3），该厂按三班制工作，每班人数为300人，每班淋浴人数25%；该厂建筑物耐火等级为三级，厂房火灾危险性为丙级，建筑物体积约为2500m3；对水压无特殊要求，个别生产车间压力不足，自行加压解决。

7. 城市管网供水的车站用水量480米3/日；浇洒道路及绿地用水量100米3/日。

8. 未预见水及管漏系数取K=1.2。

9. 主要大型公共建筑主要有车站、公园、医院、中学等，具体集中流量见表1。

表1 公共建筑设计流量二．课程设计的主要容对某一给水管道工程进行综合设计，主要设计容包括：1．用水量计算；2．二泵站供水方案设计及清水池，水塔容量计算；3．管网定线；4．管网水力计算；5．确定水塔高度，二泵站扬程及管网各节点的水压；6．整理计算说明书；7．绘制给水管道总平面布置图、给水节点详图、水力坡线图。

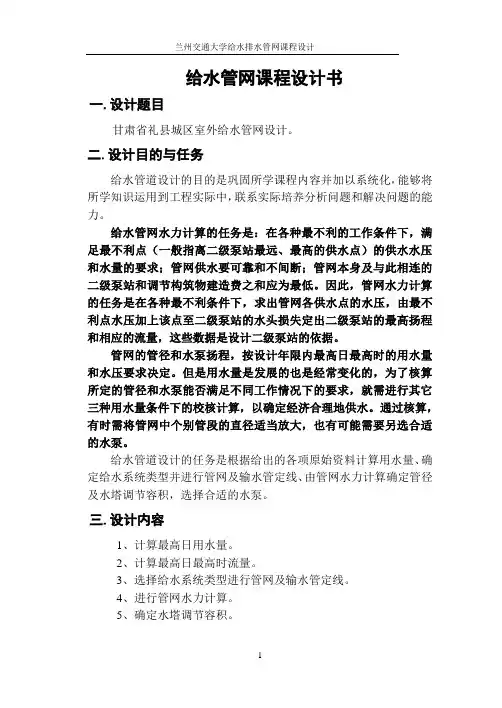

给一.设计题目甘肃省礼县城区室外给水管网设计。

二.设计目的与任务给水管道设计的目的是巩固所学课程内容并加以系统化，能够将所学知识运用到工程实际中，联系实际培养分析问题和解决问题的能力。

给水管网水力计算的任务是：在各种最不利的工作条件下，满足最不利点（一般指离二级泵站最远、最高的供水点）的供水水压和水量的要求；管网供水要可靠和不间断；管网本身及与此相连的二级泵站和调节构筑物建造费之和应为最低。

因此，管网水力计算的任务是在各种最不利条件下，求出管网各供水点的水压，由最不利点水压加上该点至二级泵站的水头损失定出二级泵站的最高扬程和相应的流量，这些数据是设计二级泵站的依据。

管网的管径和水泵扬程，按设计年限内最高日最高时的用水量和水压要求决定。

但是用水量是发展的也是经常变化的，为了核算所定的管径和水泵能否满足不同工作情况下的要求，就需进行其它三种用水量条件下的校核计算，以确定经济合理地供水。

通过核算，有时需将管网中个别管段的直径适当放大，也有可能需要另选合适的水泵。

给水管道设计的任务是根据给出的各项原始资料计算用水量、确定给水系统类型并进行管网及输水管定线、由管网水力计算确定管径及水塔调节容积，选择合适的水泵。

三.设计内容1、计算最高日用水量。

2、计算最高日最高时流量。

3、选择给水系统类型进行管网及输水管定线。

4、进行管网水力计算。

5、确定水塔调节容积。

6、确定二级泵站扬程和流量。

四.设计指导思想和原则⑴本着百年大计，质量第一，对礼县城供水统一规划，以安全供水，经济合理，技术先进，管理方便为原则。

⑵根据国家建设方针，结合礼县县城发展情况，按照礼县县城发展规划预测用水量，合理确定供水规模。

⑶在符合礼县总体规划的前提下，考虑到贫困地区财政负担的可能，给水工程的建设从实际出发，分期逐步实施的方式，逐步满足县城及周边地区生活用水的需要。

⑷县城给水为地下水，水质较好，经消毒处理后即可达国家饮用水卫生标准。

⑸水厂布置充分利用原有地形，合理布局，远近结合，适当超前，并宜分期建设。

某城市给水管网课程设计学院：专业：姓名：指导教师：一、设计原始资料及依据云南滇中地区某城市，规划人口4.2万人。

1．城市总平面规划图一张，比例1:10000。

2．该城位于滇中地区，城市自然资料如下：土层:属红土地区；地震烈度: 6级；地下水深: 地面以下5m见地下水；最高气温: 29℃；最低气温: -2℃；冰冻深度:0m。

3．用水资料（1）大用户（2）居民用水量：规划人口河北区为3万人，河南区为1.2万人，用水普及率为90%，室内均有给排水卫生设备，但无淋浴，建筑物为6层。

（3）印染厂、制药厂和氨肥厂每班有1/2 员工需淋浴。

（4）公用事业用水量按居民用水量的30%计，K h=1.8。

（5）绿化面积为30万m2 ，浇洒道路面积为20万m2。

（6）未预见水量及管网漏失水量可按最高日用水量的15~25%计。

4．水厂清水池最低水位标高109m，两座公路桥旁均可吊装管道，铁路桥不让吊管。

二. 给水管网设计的水量分析与总用水量计算1．最高日生活用水量（1）居民生活用水量查表可得居民生活用水定额为：180L/(人·d)3li li 1q 4200090%180m 680410001000N Q d ⨯⨯=∑==（2）生产用水量322000112003400230032007500mQ d=⨯+⨯+⨯+⨯+=（3）职工生活用水量查表可得职工生活用水定额为：25L/(人·d)33253002515002510002512002550101.25mQ d=⨯+⨯+⨯+⨯+⨯=（4）职工淋浴用水量查表可得职工淋浴用水定额为：40L/(人·d)344015000.54010000.54012000.574mQ d=⨯⨯+⨯⨯+⨯⨯=（5）浇洒道路和绿化用水35 1.52000001 2.0300000m 9001000Q d ⨯⨯+⨯== （6）公共事业用水由资料可得：取居民生活用水的30%36m0.368042041.2Q d=⨯=（7）未预见用水量及管网漏水量()37123456m0.23484.09Q Q Q Q Q Q Q d=⨯+++++=（8）消防用水量查表可得消防用水量定额为：25L/s,同时火灾次数为：2次822550L Q s=⨯=最高日设计用水量31234567m20904.54d Q Q Q Q Q Q Q Q d=++++++=取3m21000d Q d=三.清水池调节容积在缺乏资料时，一般清水池的容积可以按最高日用水量的10％-20％设计。

一排水管网设计说明书.................................................................................... 错误!未定义书签。

1总论................................................................................................................... 错误!未定义书签。

1.1 设计依据.............................................................................................. 错误!未定义书签。

1.2 城市概况原始资料.............................................................................. 错误!未定义书签。

1.3 设计原则.............................................................................................. 错误!未定义书签。

1.4 设计范围和任务.................................................................................. 错误!未定义书签。

2方案选择和拟定............................................................................................... 错误!未定义书签。

2.1 排水体制的拟定.................................................................................. 错误!未定义书签。

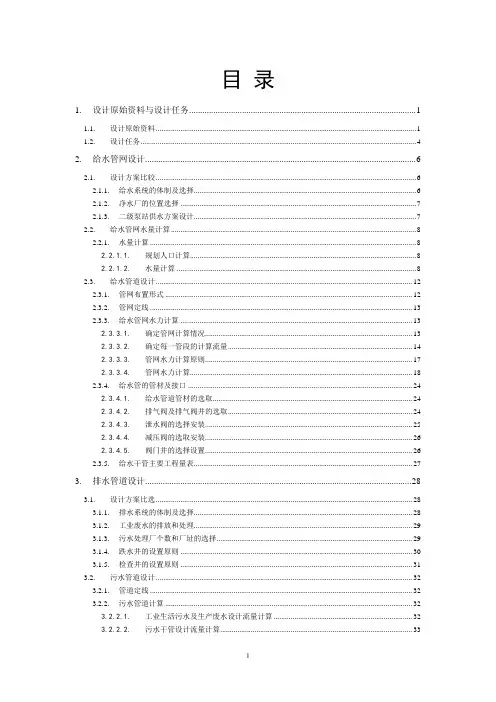

目录1. 设计原始资料与设计任务 (1)1.1.设计原始资料 (1)1.2.设计任务 (4)2. 给水管网设计 (6)2.1.设计方案比较 (6)2.1.1.给水系统的体制及选择 (6)2.1.2.净水厂的位置选择 (7)2.1.3.二级泵站供水方案设计 (7)2.2.给水管网水量计算 (8)2.2.1.水量计算 (8)2.2.1.1.规划人口计算 (8)2.2.1.2.水量计算 (8)2.3.给水管道设计 (12)2.3.1.管网布置形式 (12)2.3.2.管网定线 (13)2.3.3.给水管网水力计算 (13)2.3.3.1.确定管网计算情况 (13)2.3.3.2.确定每一管段的计算流量 (14)2.3.3.3.管网水力计算原则 (17)2.3.3.4.管网水力计算 (18)2.3.4.给水管的管材及接口 (24)2.3.4.1.给水管道管材的选取 (24)2.3.4.2.排气阀及排气阀井的选取 (24)2.3.4.3.泄水阀的选择安装 (25)2.3.4.4.减压阀的选取安装 (26)2.3.4.5.阀门井的选择设置 (26)2.3.5.给水干管主要工程量表 (27)3. 排水管道设计 (28)3.1.设计方案比选 (28)3.1.1.排水系统的体制及选择 (28)3.1.2.工业废水的排放和处理 (29)3.1.3.污水处理厂个数和厂址的选择 (29)3.1.4.跌水井的设置原则 (30)3.1.5.检查井的设置原则 (31)3.2.污水管道设计 (32)3.2.1.管道定线 (32)3.2.2.污水管道计算 (32)3.2.2.1.工业生活污水及生产废水设计流量计算 (32)3.2.2.2.污水干管设计流量计算 (33)3.2.2.3.污水干管水力计算 (33)3.2.2.4.其它管段设计 (36)3.2.3.污水干管的敷设方式、管材、接口及管道衔接 (36)3.2.4.污水主干管主要工程量表 (37)3.3.雨水管道设计 (38)3.3.1.管道定线、划分排水区域、划分设计管段 (38)3.3.2.管道水力计算 (38)3.3.2.1.雨水管道径流系数计算 (38)3.3.2.2.雨水管道设计流量计算 (39)3.3.2.3.雨水管道水力计算 (39)3.3.3.雨水管渠的敷设方式、管材及接口 (41)3.3.4.雨水管网主要工程量表 (41)3.4.合流管道设计 (42)3.4.1.合流制管道布置、排水面积划分、划分设计管段 (42)3.4.2.合流制管道水力计算 (42)3.4.2.1.合流制流量计算 (42)3.4.2.2.合流管道水力计算 (42)3.4.3.合流管网主要工程量表 (45)4. 给排水管道综合设计 (46)4.1.管网综合设计的原则 (46)4.2.设计范围及内容 (47)4.3.各管网布置方案、管道材料及主要设计参数 (47)4.4.管线综合平面布置 (47)4.5.管线综合断面布置 (47)5. 参考文献 (48)1. 设计原始资料与设计任务1.1. 设计原始资料课程设计题目 某城镇给排水管道系统综合设计学院城市建设与环境工程学院 专业 给水排水工程 年级 2012级已知参数和设计要求：（一）城市（含工业区）总平面图一张，比例1∶5000。

给水管网课程设计说明书姓名：xxx班级：xxxxxx学号：xxxxxxxx专业：给水排水工程目录Ⅰ.给水管网课程设计任务书 (3)一、设计项目 (3)二、设计资料 (3)三、设计任务及成果 (3)Ⅱ.给水管网设计计算说明书 (4)一、给水管的定线与布置 (4)二、设计用水量的计算 (4)2.1基础数据 (4)2.2 最高日设计用水量的计算 (4)2.3最高日最高时设计用水量的计算 (5)三、经济管径的确定 (5)3.1沿线流量及节点流量的计算 (6)3.2泵站设计供水流量的计算 (6)3.3水塔设计供水流量的计算 (7)3.4最高时管段沿线流量分配与节点设计流量计算 (7)3.5初始分配流量及管径的确定 (8)四、管网水力计算 (8)4.1摩阻系数的确定 (9)4.2管网平差 (10)Ⅲ参考文献 (12)Ⅳ附录附录一、城市最高日用水量变化曲线附录二、管段平差计算表附录三、给水管网布置图附录四、水力计算成果图Ⅰ. 给水管网课程设计任务书一、设计项目某市开发区给水管网初步设计二、设计资料1、该小城区道路工程规划图一张2、该街区居民区最高日综合用水量标准日人260L/3、居住区人口密度为2cap/200hm4、工厂甲的集中用水设计流量是s1）；L/L/25（每增加一个学号，该集中用水量增加s 工厂乙的集中用水设计流量是sL/20（每增加一个学号，该集中用水量增加L/2）；s工厂丙的集中用水设计流量是s30（每增加一个学号，该集中用水量增加L/2）；L/s城市浇洒道路用水定额采用1.5L/(m2.d)，市政绿化广场用水定额2.0 L/(m2.d)，每天浇洒一次。

5、时变化系数1.42 （每增加一个学号，该值加0.01）6、最小服务水压为20m三、设计任务及成果1、给水管网设计计算①设计基本数据的选择；②给水管的定线与布置以及方案的选择；③给水管道设计计算；2、设计成果①设计计算书计算依据：重要的基础数据、有关规范规定，可列在表格内计算方法：列出主要的计算公式，说明重要的参数的选取依据计算过程：列出计算步骤计算结果：列出重要的计算结果计算书应计算正确，并附有工艺简图，标注所计算的尺寸②绘制给水管道平面布置图和水力计算成果图；Ⅱ. 给水管网设计计算说明书一、给水管的定线与布置根据所给资料，结合城镇规划并考虑经济性和供水可靠性的要求，决定了采用环状给水的布置形式，并在管网中布置水塔，水厂至管网采用双管输水。

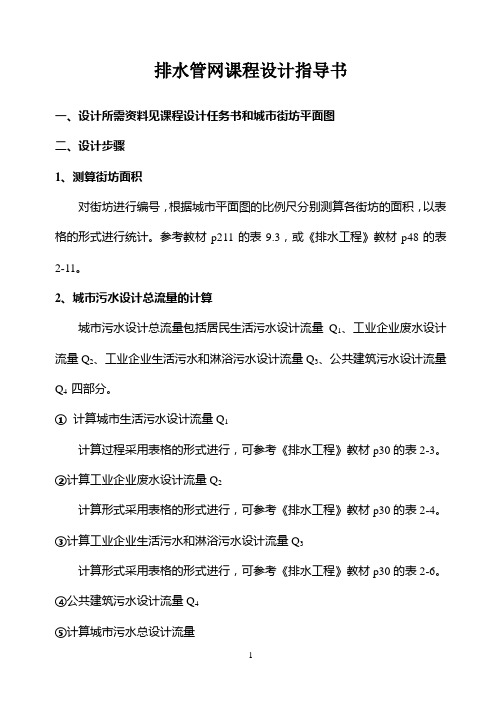

排水管网课程设计指导书一、设计所需资料见课程设计任务书和城市街坊平面图二、设计步骤1、测算街坊面积对街坊进行编号，根据城市平面图的比例尺分别测算各街坊的面积，以表格的形式进行统计。

参考教材p211的表9.3，或《排水工程》教材p48的表2-11。

2、城市污水设计总流量的计算城市污水设计总流量包括居民生活污水设计流量Q1、工业企业废水设计流量Q2、工业企业生活污水和淋浴污水设计流量Q3、公共建筑污水设计流量Q4 四部分。

①计算城市生活污水设计流量Q1计算过程采用表格的形式进行，可参考《排水工程》教材p30的表2-3。

②计算工业企业废水设计流量Q2计算形式采用表格的形式进行，可参考《排水工程》教材p30的表2-4。

③计算工业企业生活污水和淋浴污水设计流量Q3计算形式采用表格的形式进行，可参考《排水工程》教材p30的表2-6。

④公共建筑污水设计流量Q4⑤计算城市污水总设计流量计算形式采用表格的形式进行，可参考《排水工程》教材p30的表2-5。

3、管网布置结合地形图和基础资料，首先确定排水流域和排水体制，然后进行管道定线（在平面图上进行管网定线时，只包括干管、主干管的位置，走向，以及泵站、污水厂、出水口的位置）。

最后结合管道的布置标出各街区污水流出的方向。

（参考教材p34~ p40；或参考《排水工程》教材p39~ p42和p46）4、划分设计管段，计算各管段的设计流量划分设计管段，请参考教材p208~ p209，或参考《排水工程》教材p42~ p44和p46。

计算各管段的设计流量要以表格的形式进行计算，参考教材p210~ p212，或参考《排水工程》教材p48~ p49。

5、各管段的水力计算污水管网管段设计流量确定之后，即可由上游管段开始，进行各管段的水力计算，在符合设计规范要求的前提条件下，来确定管段直径和敷设坡度，使管道能够顺利通过设计流量。

计算以列表的形式进行，可参考教材p218~ p222以及表9.8；或参考《排水工程》教材p49~ p51和表2-13。

给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书（给水部分）1、名称某市城北区给水管道的设计。

2、设计任务根据该市设计资料和平面图进行给水管网工程设计，包括：1、给水管道系统设计；2、调节构筑物设计。

3、基础资料（1）城市总体规划概况：某市近期规划人口为12万，其中城北区近期规划人口8万人，用水普及率预计100％，综合用水量标准采用300L/cap·d，城区大部分建筑在6层，屋内有给排水卫生设备和淋浴设备，区内有工业企业甲。

（2）城市用水情况：城市生活用水量变化情况如下表：（3）工业企业基本情况甲企业用水量（含工业企业职工生活用水和生产用水）为3000立方米/日，均匀使用，工业用水要求水压不小于24米，水质同生活饮用水：工厂房屋最大体积为5000立方米(厂房)，房屋耐火等级为三，生产品危险等级为乙。

（4）其他平面图见附图（按照A4版幅打印，比例尺为1：20000）。

4、设计内容（1）进行给水管网的布线，确定给水系统布置形式、给水管网布置形式、调节构筑物位置；（2）选择管材；（3）计算最高日用水量，二泵站、管网、输水管设计流量；（4）确定水塔的容积、设置高度：（5）计算管网各管道的管径；（6）计算管网各节点的水压标高、自由水头；（7）确定二泵站流量及扬程；（8）进行校核。

5、设计步骤（1）给水系统布置确定给水系统的给水方式，如统一给水、分系统给水，地表水给水、地下水给水，说明原因；确定给水管网的布置形式，如有水塔给水管网、无水塔给水管网，枝状给水管网、环状给水管网，说明原因；确定调节构筑物位置；确定一泵房、二泵房供水方式，如一级供水、二级供水，说明原因。

（2）给水管网布线包括干管及干管之间的联络管；根据平面布置图确定管线布置方向；按照布管原则进行：干管的延伸和二泵房输水到水塔、大用水户的水流方向一致，以水流方向为基准平行布置干管，以最短的距离到达用水户；干管间距500-800米，联络管间距800-1000米；枝状和环状相结合；单管和双管相结合；绘制给水管网定线草图（管线、节点、管长）。

年月级给水管网课程设计任务书任务书课程名称：年月级给水管网课程设计课程要求：本次课程设计旨在让学生深入理解给水管网的设计原理和技术方法，通过实践操作，加强学生的实际操作能力。

设计任务书具体如下：一、课程背景随着城市经济和人口的快速增长，给水管网的建设越来越受到社会各界的关注。

如何科学合理地设计给水管网，成为城市发展和人民生活质量提升的关键因素之一。

因此，本次课程设计旨在通过实际操作，让学生深入了解给水管网的设计原理和技术方法，提高学生的实际操作能力，为将来的工作打下坚实的基础。

二、设计任务1.了解给水管网的基本原理和结构，掌握给水管网的各种设计方法和技术。

2.通过实际操作，掌握给水管网的布局设计、管网分析、水厂设计等多项实际技能。

3.具体任务如下：（1）设计一个给水管网，要求满足某区域总用水量的需要，同时要求设计成本尽可能的低。

（2）根据设计要求，绘制给水管网的图纸，包括水厂、管网布局等。

（3）通过水力计算，确定管道的适当直径、材质、管道长度和水泵设备等。

（4）利用管道分析软件，对管道进行检验并进行优化设计。

（5）根据设计成本和运维成本，进行经济性分析，选择合适的方案。

三、设计时间本次课程设计的时间为两周，具体时间为2021年5月10日-5月24日。

四、评分标准1.设计成果质量(50分)2.实际操作能力(30分)3.报告撰写能力(20分)总分：100分五、其他说明1.本次课程设计任务书仅供学生参考，请根据实际情况进行适当的修改和调整。

2.学生在设计过程中如有疑问，可向指导老师进行咨询。

3.对于未能完成指定任务的学生，将根据实际完成情况进行评分。

本科生课程设计课程设计题目学生姓名所在学院专业及班级指导教师完成日期目录1 设计任务书及指导书 ................................................................... 0...1.1 设计任务书.................................................................... 0...1.1.1 设计资料 ............................................................... 0...1.1.2 设计任务 ............................................................... 3...1.1.3 上交成果 ............................................................... 3...1.1.4 主要参考书 .............................................................. 4..1.2 指导书4...1.2.1 课程设计的目的 .......................................................... 4..1.2.2 设计内容与步骤 .......................................................... 4..1.2.3 绘图内容 ............................................................... 8...2 给水管网设计 ......................................................................... 9...2.1 设计用水量计算................................................................. 9..2.1.1 最高日用水量计算 ........................................................ 9..2.1.2 用水过程线及最高时用水量确定 ........................................... 1. 02.1.3 各构筑物设计水量确定 ................................................... 1..02.2 给水系统及管网布置............................................................ 1..22.2.1 定线原则 ............................................................... 1..22.2.2 定线方案 ............................................................... 1..32.3 给水管网水力计算.............................................................. 1..32.3.1 计算简图 ............................................................... 1..32.3.2 节点流量计算 ........................................................... 1..42.3.3 初分配管段流量 ......................................................... 1..52.3.4 管网平差计算 ........................................................... 1..52.3.5 节点水压计算 ........................................................... 1..62.3.6 水塔高度、水泵选择 ..................................................... 1..72.4 消防/ 事故校核计算............................................................. 1..72.4.1 计算简图 ............................................................... 1..72.4.2 节点流量计算 ............................................................ 1..82.4.3 初分配管段流量.......................................................... 1..82.4.4 管网平差计算 ............................................................ 1..82.4.5 节点水压计算 ............................................................ 1..93 排水管网设计2..13.1 排水体制选择................................................................... 2..13.2 污水管网设计计算............................................................... 2..13.2.1 平面布置 ............................................................... 2..23.2.2 管段设计流量计算........................................................ 2..23.2.3 管网水力计算 ............................................................ 2..43.3 雨水管网设计计算............................................................... 2..53.2.1 平面布置 ............................................................... 2..63.2.2 管网水力计算 ............................................................ 2..64 设计心得2..8.5 附录2..9.参考文献......................................................................................... 2..9.1 设计任务书及指导书1.1 设计任务书1.1.1 设计资料1、城市概况华北地区某县城，位于白水河北岸的台塬，总体西北高东南低，海拔790〜800m之间，在地质构造上属储煤构造带。

目录第一章原始资料—————————————————————2 第二章城市设计概况———————————————————4 2.1城市概述———————————————————————4 2.2设计范围———————————————————————4 第三章污水管道的设计——————————————————5 3.1街坊面积的计算————————————————————5 3.2城市污水设计流量的计算————————————————5 3.3管网布置———————————————————————6 3.4划分设计管段，计算各管段的设计流量——————————7 3.5污水管段的水力计算——————————————————7 第四章雨水管道的水力计算————————————————10 4.1雨水管渠系统的平面布置特点——————————————10 4.2雨水管渠系统的水力计算的设计参数———————————10 4.3雨水管渠系统的设计步骤和水力计算———————————10 4.4水力计算中应注意的问题————————————————11 第五章设计心得—————————————————————11第一章原始资料一、设计任务：根据给定的原始资料，进行城市排水工程的规划以及排水管网的扩大初步设计。

二、原始资料：1、比例尺1：10000的城市总平面图一张。

图上标有间隔 1 米的等高线，城市区域的划分、工厂以及大型独立性公共建筑物的位置如图所示。

5、工业企业生活污水情况：（1）造纸工厂工人数：一班500 人；二班480 人；三班484 人。

工人数：一班760 人；二班700 人；三班710 人。

该市的雨量公式：q = 2220（1+0.92㏒P）（t + 10）0.93夏季主导风向：北10、水文、地质资料：排水管道铺设地区的土壤为亚粘土。

土壤的冰冻深度为0.6米。

地下水位在地表以下8 米。

水体的最高水位73 米，最低水位71米，常水位72 米。

给水管网课程设计任务书1 设计目的和要求课程设计的目的，在于培养学生运用所学的理论知识，解决实际问题，进一步提高计算、制图和使用规范与技术资料的能力。

通过本课程设计，能基本掌握给水管网的设计程序和方法，熟练地进行管网平差，加强基本技能和运作技巧的训练。

2 设计内容设计按两部分进行：第一部分：画出管网设计流程图。

第二部分：按以下资料进行设计，提供计算说明书一份，本部分设计要求如下：a. 设计原始资料：（1）陕西省某中小城市管网布局图，见附录图1。

该城市给水管网由两个水厂（东厂、西厂）和水塔供水。

全城地形平坦，地面标高按15.00m计。

西厂的清水池水面标高15.0m，东厂为15.0m。

（2）城市人口城市用水按近期人口14.5 万人口设计，远期（10年）人口增加10％，自来水的普及率90%。

（3）城市平均房屋数：市区以5层的多层建筑为主。

（4）城市用水情况(a)居民生活用水量按规范的最高标准查取。

(b)工业企业生产和生活用水，见表1和表2，均匀用水。

表1 企业生产用水(c)公共建筑用水情况（见表3），均匀用水表3 公共建筑用水量表用水单位最高用水量（m/d）学校1400医院600(d)其他用水道路洒水量和绿化用水占以上三项用水之和的5%。

未预见水量：按总用水量的15-25％计算。

消防用水：采用低压消防系统，最小水压要求10m，消防流量按规划人口查教材附录中的有关表格选取。

(e) 城市最高日用水量逐时变化曲线见表4。

表4 最高日用水量逐时变化曲线（5）给水管材：采用当地生产的承插式自应力钢筋混凝土给水管，最小管径d200，其余标准管径为：d300，d400，d500，d600，d800，d1000，d1200（mm）。

（6）经济因素f=1.0。

b. 设计内容：（1）根据所给资料，计算设计用水量。

（2）分析全城用水量变化和泵站工作情况，确定水塔容积。

（3）初步分配流量，确定管径。

（4）进行管网平差，要求∑h＜0.5m（5）按平差结果确定水泵扬程、水塔高度。

目录摘要 (1)前言 (2)第一章县城概况 (3)第二章给水管网 (3)2.1 给水系统的类型 (3)2.2 给水管网布置的影响因素 (4)2.3管网系统布置原则 (4)2.4 配水管网布置 (5)2.5给水管网定线 (5)2.6给水管网设计计算 (6)2.6.1最高日用水量计算 (6)2.6.2比流量计算 (7)2.7.2沿线流量计算 (7)2.7.3节点流量计算 (8)2.7管网平差 (9)2.8管网核算 (10)2.8.1消防核算 (10)第三章污水管网 (11)3.1 管道定线 (11)3.2街区编号及街区面积计算 (11)3.3污水管网设计 (12)3.3.1划分设计管段 (12)3.3.2比流量计算 (12)13.3.3污水设计流量计算 (13)3.4污水管网水力计算 (15)第四章雨水管网 (16)4.1 雨水管网定线 (16)4.1.1雨水管道定线的基本原则 (16)4.2各项参数的确定 (16)4.1.2划分排水流域和管道定线 (16)4.1.2划分排水面积，设计管段 (16)4.2.1径流系数 (17)4.2.2重现期，地面积水时间 (17)4.2.3暴雨强度公式 (18)4.2.4 集水时间选取数值 (18)4.2.5雨水设计流量计算 (19)4.4雨水管网水力计算 (20)4.4.1 根据确定设计参数求单位面积径流量Q (20)4.4.3管径、管道坡度、流速的选取 (20)4.4.4管段1-2水力计算 (21)总结 (24)参考文献 (25)摘要本设计是彭祖新区进行市政管网课程设计，设计主要内容包括：给水管网与设计，污水管网设计与计算，雨水管网设计与计算。

给水管网的设计主要，包括管网的定线，流量的设计与计算，管网的水力计算和管网平差计算；排水管网设计主要包括排水管网定线。

设计流量计算和水力计算等。

确认管网设计排放无误后，进行设计管段的水力计算，包括管长、设计流量、标高、埋深等。
