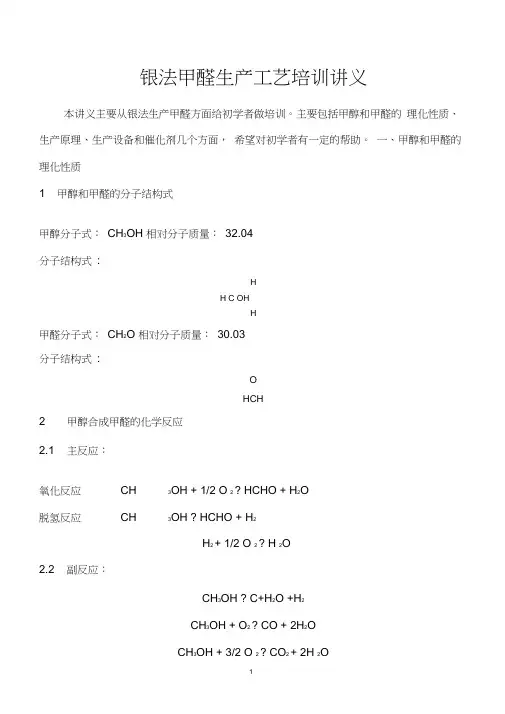

银法甲醛生产工艺培训讲义
本讲义主要从银法生产甲醛方面给初学者做培训。主要包括甲醇和甲醛的理化性质、生产原理、生产设备和催化剂几个方面，希望对初学者有一定的帮助。
一、甲醇和甲醛的理化性质
1 甲醇和甲醛的分子结构式
甲醇分子式：CH3OH 相对分子质量：32.04
分子结构式:
H
H O H
C
H
甲醛分子式：CH2O 相对分子质量：30.03
分子结构式:
O
H H
C
2 甲醇合成甲醛的化学反应
2.1 主反应：
氧化反应 CH3OH + 1/2 O2? HCHO + H2O
脱氢反应 CH3OH ? HCHO + H2
H2 + 1/2 O2? H2O
2.2 副反应：
CH3OH ? C+H2O +H2
CH3OH + O2 ? CO + 2H2O
CH3OH + 3/2 O2 ? CO2 + 2H2O
CH3OH + H2 ? CH4+H2O
CH2O ? CO + H2
CH2O + 1/2 O2? HCOOH
CH2O + H2O ? CH3OH + HCOOH
CH2O + 3/2 H2 ? CH4+H2O
HCOOH ? CO + H2O
CO+ 1/2 O2? CO2
3 甲醛的反应机理
三元气体（甲醇蒸汽、空气、水蒸汽）在混合器中均匀混合，经阻火过滤器进一步过滤后送入装有催化剂有氧化器中，自上而下的通过催化剂层，在高温下
发生甲醇的氧化和脱氢反应，生成甲醛气体。
4 甲醇氧化器及反应器结构
氧化反应器简称氧化器，是甲醛生产的主要设备，氧化器设计制作的好坏，直接影响成品质量、原料消耗和氧化器的使用寿命。
尾气循环法反应器
4.1 甲醛单耗
单耗：甲醛生产中的“单耗”是是指每生产1t37%甲醛水溶液产品所消耗原料甲醇的重量。单位为Kg(100%甲醇)/t(37%甲醛)，通常用Kg/t来表示，例如：435Kg/t，就表示生产一吨37%甲醛溶液消耗了435Kg100%的甲醇。
4.2 氧醇比
氧醇比：是一个非常重要的参数，它不仅关系到甲醛生产反应过程中的转化率、选择性，还是安全的重大问题，氧醇比是氧气与甲醇的摩尔比，用数学表达式这：
氧醇比：V1:V2=0.21×P1/P2
式中： V1——混合气中氧气的浓度，%（体积分数）
V2——混合气中甲醇的浓度，%（体积分数）
P1——混合气中空气的分压，Pa
P2——混合气中甲醇的分压，Pa
二、甲醛生产工艺
1 银法生产甲醛尾气循环工艺流程及工艺条件
工艺流程：三元混合气净化后过入氧化器，在1.01×105Pa和600℃左右的高温下和银催化剂接触。甲醇被氧化为甲醛，并放出大量的热。生成的产物气体迅速通过氧化器的余热段，放出的热与来自氧化器汽包的软水交换，间接产生饱和水蒸汽进入蒸汽分配器供生产使用，冷却后的生成产物再经氧化器余热段冷却后，进入一级吸收塔进生吸收操作。
银法甲醛尾气循环工艺条件
2 银法生产甲醛单耗指标
银法甲醛生产的甲醛单耗，从理论上讲如果不计副反应和吸收损耗。甲醛氧化、脱氢反应消耗甲醇量。
1Kmol（100%甲醇）/1Kmol（100%甲醛）=32Kg/30Kg=1.067t/t
换算37%甲醛：1.067t/t×37%=0.395 t/t
在实际生产中，由于CO2、CO等副反应消耗甲醇，尾气带出甲醇、甲醛及未
能转化甲醇等，合计要多消耗甲醇35-55Kg/t。因此实际甲醇消耗为430-450 Kg/t。
3 空气净化
甲醛生产原料气中所用的空气采用大气，大气中所含的尘埃、SO2、NO2等均能污染催化剂，使催化剂有效能降低，使用寿命缩短，因此必须对空气进行净化处理。
4 甲醇过滤
甲醇在其生产、运输、储存、输送过程中，或多或少会混入铁绣等固体杂质，这些杂质若被带入蒸发器进而带入氧化炉将对催化剂产生污染，使副反应增多，单耗上升，生产周期缩短，因此甲醇必须经过过滤险去夹带的杂质后才能送入蒸发器。
5 银法甲醛生产工艺影响反应温度的因素
银法甲醛生产工艺影响反应温度的因素有二：氧醇比和水醇比。
降低蒸发温度或提高蒸发器入口空气压力（空气流量），是提高氧醇比，则催化反应中放热的氧化反应相对增多，吸热的脱氢反应相对减少，使催化剂层温度上升，反之亦然；提高水醇比，也就是提高了水蒸气的相对加入量，这会带走更多的反应热，使催化剂层温度下降，反之亦然。
6 银法甲醛生产中“停留时间”和“空间速度”对反应的影响
“停留时间”和“空间速度”与所选用的催化剂种类、粒径、层厚和鼓风机等设备功能以及装置负荷、系统阻力等因素有关。
“停留时间”和“空间速度”呈倒数关系，如果空间速度太大，也就是停留
时间太短，则原料气在催化剂床层中来不及完全反应就通过，致使转化率降低。反之，如果空间速度太小，则根据吸附理论，气体不易克服外扩散等阻力，使原料气到达催化剂表面的几率减小，转化率也下降。又由于空速小则停留时间长，反应后生成的产物不能及时离开催化剂床层，就会造成副反应增加，亦使产率下降。
7 甲醛溶液的标准
8 成品甲醛浓度下降的原因
8.1甲醛浓度下降主要原因有：
①吸收塔顶加水量过多；
②配料蒸汽量过多；
③二塔稀醛采出过多；
④反应温度低；
⑤催化剂受污染转化率低；
⑥氧化器废热锅炉列管泄露；
⑦循环冷却器泄露
发现甲醛浓度下降，首先减少塔顶加水量。立即寻找原因，及时调整吸收塔顶加水量、配料蒸汽量、反应温度等工艺参数，同时提高一些氧温，观察转化率。如果仍不见好转，停车进一步检查，或更换催化剂。
8.2 成品甲醛中甲醇含量高的原因
开车初期甲醛中甲醇含量会偏高，但随着工艺参数的调整，成品甲醛中甲醇含量会降下来，如果醇含量降不下来，对消耗影响较大。影响甲醇含量升高的主要原因有：
①反应温度偏低，没有达到催化剂的活性温度；
②氧醇比、配料浓度偏低；
③原料甲醇质量差，转化率低；
④空气受硫等有害气体的污染，蒸汽带铁锈，催化剂失去活性。
处理方法：
①提高氧温；
②调整氧醇比和配料浓度；
③更换优质甲醇；
④将空气吸入口引至上风口，清理周围有害物质，增设空气、蒸汽及混合气的过滤装置，确保混合气干净。
8.3 成品甲醛中酸度升高的原因
酸度高是由于催化剂层漏氧，甲醛气在高温下反应所生成的。
甲醋酸度升高的主要原因有：
①电解银铺装厚薄不均匀、不平整、边缘不严实或者电解银粒度搭配不合适，会造成气体分布不均，发生局部过热反应；
②催化剂支撑铜网受气流冲击，催化剂层产生裂缝，或者与管板距离偏高，
高温气不能及时冷却，而发生深度氧化反应；
③混合气带液滴，造成催化剂受潮；
④氧温过低，银粒之间不能紧密结合，造成漏氧；
⑤吸收温度过高，甲醛继续氧化生成甲酸；
⑥甲醇质量差，催化剂受污染，会加速副反应生成。
处理方法：发现酸度偏高，提高氧温、降风量、调整配比，或者更换优质催化剂甲醇，提高过热温度，若仍无好转只得停车更换催化剂。
预防措施：
①认真铺装电解银。粒度搭配合适，边缘一定要填实，确保催化剂层平整，气体分布均匀；
②使用粗铜网衬底，缩短银层与管板距离，使银层不受气流影响而变形；
③增设原料气净化装置，使催化剂不受污染，减少副反应生成；
④配料蒸汽系统改用不锈钢材质；
⑤尽量缩短过热器与氧化器之间的距离，各设备、管线最低处设排污点。
8.4 甲醛生产系统阻力骤升的原因
甲醛生产系统阻力骤升主要原因有：
①催化剂发生超温，电解银烧结熔融，或者使用时间过长，催化剂阻力上升；
②混合过滤器太脏会增加系统阻力；
③在生产操作过程中，蒸发器、吸收塔液面过高系统阻力会上升；
④氧化器列管积炭，甲醛聚合物堵塞会增加阻力。
处理方法：首先要逐段测量各设备的阻力，寻找阻力上升的部位，然后分别采取措施。如查操作引起的阻力上升，则要严格控制好蒸发器、吸收塔的液面，控制好氧化器出口温度，防止甲醛聚合。如果催化剂层阻力增大，或者混合过虑
阻力增大，则只能停车清洗，更换滤芯和催化剂。
9 根据银法甲醛生产尾气中各种气体的含量判断甲醛生产
甲醛生产的尾气中含有CO、CO2、CH4、H2、N2、O2，其中CO、CO2、CH4是副反应产物，含量越高则甲醇单耗越高、CO含量偏高（＞1%）的原因主要是反应器花板与废热锅炉管板距离太大，或催化剂床层铺装太厚，使生成的甲醛不通被急速冷却发生了热分解，生成了CO和H2；CO2含量偏高（＞4%）的原因主要是反应温度过高，氧醇比过高，甲醇燃炼烧生成了CO2和H2O；CH4含量偏高（＞0.5%）的原因主要是反应温度过高，甲醇加氢生成了CH4和H2O； O2含量偏高（＞0.5%）的原因主要是催化剂床层产生了裂缝或催化剂失活；H2的含量一般为18%-21%，H2的含量过高说明了氧醇比过低，H2的含量过低说明了氧醇比过高。
9.1 尾气中CO含量偏高的原因
CO是甲醇氧化时生成的副反应，反应式如下：
CH2O ? CO + H2
CH3OH + O2? CO + 2H2O
HCOOH?CO + H2O
从反应式中可以看到，CO生成主要原因是甲醛在高温下发生热分解和甲醇氧化反应。一般CO含量升高，酸度也会升高。
处理方式：
①降低氧化温度，调整氧醇比，减少CO的生成；
②更换优质甲醇。
预防方法：
①尽量缩短催化剂层与管板间的距离，使生成的甲醛气体迅速冷却，避免分解；
②催化剂铺装要均匀、平整，不产生裂缝、沟漏现象。
9.2 尾气中CO2含量偏高的原因
CO2也是甲醇氧化时生成的副产物，反应式如下：
CH3OH + 3/2 O2?CO2 + 2H2O
CH2O + O2? CO2 + H2O
从反应式中可以看出CO2是由于甲醇、甲醛氧化所生成的。
生成原因：
①反应温度过高会形成CO2增多；
②氧醇比过高；③催化剂层收缩产生裂缝沟漏现象，使生成甲醛继续氧化；
④催化剂受铁、硫等污染后，副反应增多。
预防方法：
①加强混合气的净化，特别要控制好铁、硫等有害气体的污染；
②缩短与管板间的距离，使生成的高温甲醛气立即冷却，避免继续氧化；
③电解银铺装要均匀，严密；
9.3 尾气中O2含量偏高的原因
尾气中O2含量偏高主要原因：
①气体分布不均，造成偏流现象
②配料蒸汽加入过早，过多，容易造成局部燃烧；
③电解银铺装不均，过缘没有填实，受热后产生裂缝；
④反应温度低；
⑤催化剂失去活性；
⑥氧化器锅炉列管漏，催化剂受潮。
尾气中O2含量升高，会影响成品甲醛中酸度偏高。如果发现O2含量偏高，开车初期不要急于提量，提高10℃氧温观察，如果采取一切措施仍未见好转，只能停车检查和更换催化剂。
预防方法：
①选择合适的风量点火开车。正常生产时氧温波动要小，尽可能使催化剂受热均匀，不产生裂缝；
②认真铺装催化剂，料度搭配合适；
③催化剂下层温度计要固定牢靠。
9.4 氧化反应温度聚然升高的原因
氧温骤然上升的主要原因有：
①空气量突然增多；
②配料蒸汽量突然减少；
③甲醇蒸发量减少；
④尾气量减少或者尾气中O2含量升高。
发现氧温上升首先降低空气量，这是控制氧温最快、最有效的方法，然后寻找影响氧温上升的原因：
①检查空气放空阀是否失灵；
②检查总蒸汽分配器压力是否下降；
③检查蒸发温度、液位、压力和热蒸汽压力，检查循环加热甲醛泵、检查循环热水泵运转是否正常；
④检查尾气量和分析尾气中氧含量。
9.5 氧化反应温度聚然下降的原因
影响氧温骤然下降的主要原因有：
①空气放空阀开启过大，风量突然减少；
②总蒸汽压力突然上升，配料蒸汽量增多；
③蒸发温度上升；
④尾气增多。
发现氧温下降，立即加大空气量稳定氧温，也可以减配料蒸汽量、减尾气量、降蒸发温度来调节。
9.6 生产开车点不着火的原因
甲醛开车点不着火主要原因有：
①点火器功率太小，或者点火器离催化剂面太高；
②空气流量太小或过大；
③蒸发温度过高；
④催化剂受潮。
处理及预防措施如下：
①点火器功率一般为氧化器截面积的20-30kW/m2；点火器距催化剂层表面30-50mm。
②开车点火时空气量选择，以能克服系统阻力为原则。空气量太小电热丝热量不易传到电解银表面，也容易造成“回火”。空气量太大热量空易散放也不利，一般风量选择为正常生产时的1/3左右点火较好。
③空气量确定好，调节蒸发器温度，该过程实际上选择点火时的氧醇比。氧醇比低不容易点着，但太高危险性大，一般开车时氧醇比选择0.25-0.28（摩尔比）。新建装置由于对仪表性能不太熟悉，选用0.25点火比较安全。如果点不着，则在其他条件稳定不变的情况下，逐步提高空气量，直至点着为止。
④催化剂受潮不太容易点着。因此在尾气循环流程中，设置了“暖车”操作顺序，其目的将装置内设备、管线用热空气预热，确保甲醇不被冷凝，改变混合气的组成。
对甲醇、空气混合蒸发的传统工艺，靠过热器预热了，控制过热温度110-120℃。
为了确保催化剂不受潮，催化剂装好后立即开车，开车时选用二元气（甲醇、空气）点火。
9.7 生产中出现“回火”的处理
开车点火时当催化剂层上方温度达到250℃以上时，说明甲醇气在氧化器上部燃烧，俗称“回火”。“回火”是系统阻力大或者风量过小而形成的。
现象：燃烧的原料气突然从反应器回到反应器的气相管道和过滤器等处，从反应器视镜观察可见有蓝色火焰上冲。观察相关仪表指示，系统压力有波动。
处理方法：发生“回火”时迅速补加配料蒸汽，严重时立即紧急停车。9.8 银开车时催化剂床层“局部燃烧”的处理
甲醛开车后催化剂层各温度偏差较大，观察催化剂表面部分没有亮度，分析尾气氧含量偏高，这种现象说明催化剂层“局部燃烧”。
造成“局部燃烧”的主要原因：
①点火时空气量过大或过小，气体分布不均；
②甲醇气带液严重；
③配料蒸汽加入过早，或量过多。
发生“局部燃烧”时不要急于提量，而把氧温提到620-630℃耐心等待。一般没有特殊情况下催化剂层会逐渐趋于全红，当分析尾气中O2含量≤0.2%可以
提高。
9.9 开车时催化剂床层结炭的处理
结炭反应：甲醇在高温、缺氧、催化剂活性不高的条件下的裂解反应。结炭反应的最高强度主要受氧醇比影响，氧醇比越高结炭反应达到的最高强度越低。催化剂受结炭污染的程度一方面与结炭反应强度即氧醇比高低有关，另一方面又与升温速率即在“黑障区”停留时间有关。我们可以采用加入适当的空气量一次性快速通过“黑障区”的办法，达到控制结炭污染程度为最小的目的。
在银法甲醛生产升温过程中，结炭反应产生的游离炭颗粒会附着在催化剂颗料的表面，使催化剂的活性表面积减少，催化剂的效通得不到有效发挥，表面为副反应增多，尾气中的CO2、CO高，产品中甲醇含量高，导致醇耗居高不下。
结炭反应高温条件温度区间应在530-580℃之间，在此温度区间时，结炭反应所需原料、缺氧、高温以及催化剂活性及选择性还较低等条件同时存在，结炭反应也就在所难免。
氧醇比的大小，氧醇比越高即缺氧程度越低，最高强度指数就越小，催化剂升温越慢，结炭反应的时间越长，生成的结炭就越多，催化剂受结炭污染的程度自然会越大。
结炭措施：开车升温通过黑障区，可以一次性加入适量空气，快速提升温度到580-620℃之间。这样即可以做到在黑障区氧醇比尽可能的高，同时停留时间又尽可能的短。
10 降低甲醛生产中的原料甲醇消耗的措施
10.1 选择性能良好的催化剂
催化剂性能（纯度、比表面积、堆积密度、选择性、活性、机械强度、执
稳定性）直接影响产品单耗、产品质量、装置产能。就银法生产甲醛而言，反
应过程是气固相催化反就的过程，催化剂层很薄，故接触时间极短，可视为绝热过程。其反应机理是在一定温度下，氧分子溶解或吸附在银表面呈原子态，原子态氧不稳定、活性强，使甲醇分子的碳氢键和碳氧键断裂，在银表面发生氧化和脱氢反应，生成甲醛和水。由于受到银纯度、比表面积的影响，其溶氧和吸附氧气的能力受到一定限制，在高温条件下，甲醇容易产生一些副反应，生成CO2、CO、HCOOH等，造成甲醇单耗高。因些，使用良好的催化剂是降低甲醇单耗的先决条件。
10.2 优化催化剂床层的设计
催化剂床层可分为支撑层和反应层，电解银催化甲醇反应是一个极快的过程，其反应层很薄。在相同的空速下，原料混合气的停留时间取决于催化剂的厚度。如停留时间过短，原料气在催化床层中来不及完全反就通过，致使转化率降低，产品中甲醇含量偏高；反之，如停留时间过长，反应后生成的产物不能及时离开催化剂床层，导致高温条件下副反应增加，亦使产率下降。因此，应根据装置产能和单耗的要求来设计催化剂铺装的厚度、粒径的搭配等。催化剂铺装要尽可能做到均匀一致，同进注意催化剂靠近器壁的地方应密实，保证反应气在催化床层的停留时间一致，避免发生偏流沟流现象，导致反应不完全或副反应增加，单耗升高。
10.3 反应器设计
与催化反应相关的设备及构件设计应合理，以防混合气中夹带液滴、床层变形、催化剂开裂、发生结炭反应和边界损失等。如反应器顶盖应设置保温伴温伴热装置，防止混合气骤冷产生液滴，夹带液滴的气体通过催化剂层时发生结炭反应而影响催化剂活性；支撑网的厚度及与器壁的间隙应适宜，不能过大过小，且固定良好；支撑网与管板的距离应尽量缩短；边界层部位宜增大层阴
或热阻，防止偏流和由于局部冷却造成副反应增多；支撑板及铜网事先应热处理，以防变形；反应器急冷段急冷效果应良好等。
10.4 原料气的净化
混合气中的铁、硫、钙、镁、高级醇、不饱和烃等对催化剂均有不良的影响，因此，应尽可能将原料气予以净化。根据杂质存在形式不同，可采取以下措施。
①过滤。该方法适用于不溶的颗粒杂质，如空气中的粉尘、设备管中的铁锈等。可根据介质的物化性能、温度、压力、阻力、流量、过滤效率及精度等要求，选择合适的滤材。一般情况下分三级过滤，地滤精度分别为10μm（微米）、5μm、1μm。
②蒸馏。该方法适用于去除液体中重组分或以离子形式存在的杂质，如回收醇、蒸发器内甲醇的净化，通过蒸馏可将甲醇中的水、金属离子及其它重组分除去，达到净化的目的。
③去离子处理。采用离子交换树脂、反渗透、电渗析等方法处理急冷段用水，去除大部分Na、Ca、Mg、Cl离子，减少配料蒸汽中离子的夹带量。
④洗涤。若空气中含有挥发性的硫化物或氯化物的话，单独用过滤的方法是起不到作用的，由于硫化物或氯化物可溶于水和稀碱，因此用水洗、碱洗的方法可达到净化的目的。
⑤开车过程的优化
开车阶段的工况直接影响催化剂能否有效而充分的发挥性能，对降低单耗关系甚大。它不仅影响开车初期的单耗，而且关系到该批催化剂使用的全程效果。因此，除做好设备的检查和开车前的各项准备工作以及催化剂的铺装工作外，应尽量缩短点火时间。点火前应采取必要措施避免冷凝液滴落在催化剂床
层表面上，有条件的话，先测试混合气氧醇比，符合安全条件后再点火。
⑥过程控制
a、优化工艺参数。影响单耗的主要工艺参数有反应温度、氧醇比、水醇比、空速、塔温等，可通过测试产品中甲醇含量、酸含量及尾气中碳化物、氧气、氢气、氮气、甲醛、甲醇的含量来进行调整。其中氧醇比、水醇比的控制尤为关键，受催化剂的铺装、开工过程的影响，氧醇比、水醇比不是一成不变的，不同批次不同周期的催化剂均有一个最佳值。因此，根据相关指标及时调节工艺参数对降低单耗至关重要。
b、稳定操作。外界环境的变化（如空气温度、昼夜温差等）及系统内部的变化（如系统阻力、蒸汽压力、循环冷却水温度、蒸发器内甲醇变化等）导致氧醇比、水醇比发生变化，因此，必须通过自动化系统有效按制好相关参数，减少人为的因素干扰，为甲醛生产工艺过程的正常、安全、高效运行创造良好的条件。
c、减少开停车次数。减少开停车次数是提高甲醛产品质量、降低单耗的重要环节。因为开停车过程中，反应条件的急剧变化，会使副反应和转化不全的性况加剧，导致甲醇损耗增多。开车点火前的调整、稳定阶段和停车过程中的无效蒸发、排污、清洗等都会使甲醇损耗增加，单耗升高。
三、电解银催化剂
1 电解银催化剂的分类
电解银催化剂分为：海绵银和结晶银两种。
1.1海绵银
外观呈长纤维、海绵状，造粒后银白色光泽较暗，24～40目易结团，自然比重，6目、40目最重，16～24目最轻。其优点是比表面积大，活性易被激发，
银层一旦定型，不易发生沟漏，但缺点也很明显，机械强度低，易板结,表面易沉积有害物质，抗毒性能差。
1.2结晶银
外观呈颗粒状，分筛后呈晶莹闪亮珊瑚状颗粒,但无平面反光。机械强度远大于海绵银，自然比重从6目到40目逐渐递增。结晶银的使用，主要先是从尾气循环工艺的使用开始的，其优点是机械强度大，冷却收缩缝小，颗粒无定型，使银层对气体的阻力更均匀，银层阻力更小，不易板结，抗毒性能也较好。缺点比表面积不如海绵银，制作时烘干温度偏低，活性上升较慢。
2 铺装配比
在具体的生产实践中可采用海绵银、结晶银单独铺装法或采用二者结合使用铺装法（结晶银铺装数量占1/3时，当结晶银占铺装数量8/9时，浓品装置的使用性能最好）。催化剂层铺装高度：一般在8-20mm，料度比例：8目40% 、12目30%、30目7%、40目5%、60目3%、小于60目3%。
具体用量可根据下表计算
3 电解银催化剂失活的原因
①原料气净化不彻底导致催化剂失活。首先因为空气质量不好，空气中含硫、氯、磷等有害物质，在催化剂深层内生成硫化物、氯化物等使催化剂中毒失活；其次是蒸汽质量差，软水不合格造成锅炉中水垢杂质多，被配料蒸汽带入催化剂室，覆盖在催化剂表层，从而使催化剂失去活性；再次是原料甲醇不纯，在储槽、运输罐、管道中含有铁锈、铁离子或硫氯等有害物质，生成铁氧化物、硫化物、氯化物等也能使催化剂中毒失活。
②外界或其他原因引起催化剂失活。催化剂填装不规范、不均匀，花板不平整，铜丝布摆放不匀称，热电偶摆动，催化剂层过缘有空隙或漏沟等，导致气流分布不均匀，层与层之间积炭、开裂、凸起、凹陷、空孔等现象都会造成副反应增多，使催化剂失活。
③甲醛生产工艺控制不稳定。反应温度波动大、出现急冷、急热瑞象，这种情况发生在蒸汽压力不稳定，仪表气源异常，热水泵故障，配料蒸汽调节阀故障及开车时升温速度过快，停车时配料蒸汽关闭不及时，氧温下降过快，开停机频繁等，会造成催化剂床层龟裂、熔块而失去活性。
