实验用打点计时器测速度 习题

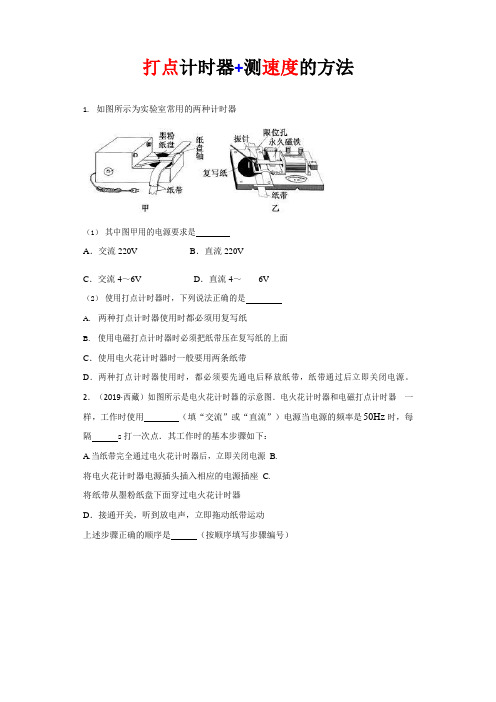

打点计时器+测速度的方法1.如图所示为实验室常用的两种计时器（1）其中图甲用的电源要求是A．交流220V B．直流220VC．交流4～6V D．直流4～6V（2）使用打点计时器时，下列说法正确的是A.两种打点计时器使用时都必须用复写纸B.使用电磁打点计时器时必须把纸带压在复写纸的上面C．使用电火花计时器时一般要用两条纸带D．两种打点计时器使用时，都必须要先通电后释放纸带，纸带通过后立即关闭电源。

2．（2019·西藏）如图所示是电火花计时器的示意图．电火花计时器和电磁打点计时器一样，工作时使用（填“交流”或“直流”）电源当电源的频率是50Hz 时，每隔s 打一次点．其工作时的基本步骤如下：A.当纸带完全通过电火花计时器后，立即关闭电源B.将电火花计时器电源插头插入相应的电源插座C.将纸带从墨粉纸盘下面穿过电火花计时器D．接通开关，听到放电声，立即拖动纸带运动上述步骤正确的顺序是（按顺序填写步骤编号）3．（2019·黑龙江）(1)电磁打点计时器是一种计时仪器，它使用电源，工作电压在V 以下，当电源的频率是50 Hz 时。

如图所示纸带是某同学练习使用电磁打点计时器时得到的，打下的点迹的分布情况如图所示。

从打下A 点到打下B 点共14 个点迹，历时s。

(2)在使用电火花打点计时器来分析物体运动情况的实验中，有如下步骤A.把电火花打点计时器固定在桌子上B.安装好纸带C.松开纸带让物体带着纸带运动D.接通220 V 交流电源E.按下脉冲输出开关，进行打点这些步骤正确的排列顺序为。

4．DISLab 是由、、计算机、实验软件构成的数字化实验系统。

测量位移可以用传感器；测量瞬时速度可以用传感器。

5．（2020·全国）利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况．如图甲所示为某工厂成品包装车间的光传感器记录器，光传感器B 能接收到发光元件A 发出的光．每当工件档住A 发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系如图乙所示．若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是（）C．传送带运动的速度是0.2m/s D．传送带运动的速度是0.1m/s 6．（2020·祁门）在高架道路上，一般限速100km/h，为监控车辆是否超速，设置了一些“电子警察”系统，其工作原理如图所示：路面下相隔L 埋设两个传感器线圈A 和B，当有车辆经过线圈正上方时，传感器能向数据采集器发出一个电信号；若有一辆汽车（在本题中可看作质点）匀速经过该路段，两传感器先后向数据采集器发送信号，时间间隔为Δt，经微型计算机处理后得出该车的速度，若超速，则计算机将指令架设在路面上方的照相机C 对汽车拍照，留下违章证据。

实验用打点计时器测速度典型例题解析The following text is amended on 12 November 2020.实验：用打点计时器测速度（一）典型例题【例1】电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．时间间隔 B．位移 C．加速度 D．平均速度解析：从打下的纸带上数一下点的个数就知道时间，因为两个点的时间间隔为.故A选项正确。

用刻度尺量一下任意两个点间的距离，就知道了物体的位移。

故B选项正确。

从纸带上不能直接得到加速度、平均速度，只可以间接计算。

故C、D选项错误。

答案：AB【例2】电磁打点计时器是一种使用交流电源的计时仪器，当电源频率为50 Hz时，振针每隔 s在纸带上打一个点，现在用此打点计时器测定物体的速度，当电源的频率低于50 Hz时，数据计算仍然是按照每隔 s打一个点来处理的．则测出的速度数值与物体的实际速度相比，是偏大还是偏小为什么解析：当电源频率低于50 Hz时，实验中实际时间间隔大于 s，数值计算时如按照实际时间间隔，得到实际速度，若实验时仍用 s作为时间间隔来计算，实验数值比物体的实际速度偏大．点评：有关实验误差的分析对学生来说是一个难点，突破方法是根据实验原理分析，同学们应该仔细体会，理解．【例3】用同一底片对着小球运动的路径每隔 s拍一次照，得到的照片如图1－4－4所示．求小球的平均速度．图1－4－4解析：根据题意，小球从1 cm到6 cm位置，位移s＝5 cm，所用时间t＝s，平均速度v＝s／t＝ m／s．点评：本题初看是一新情景的题，经分析可看出本题的做法与利用打点计时器打出的纸带进行数据处理的方法一致．题目不难，学生能很快求出平均速度．所以培养学生的迁移能力是非常重要的．【例4】如图1－4－5所示，是一条利用打点计时器打出的纸带，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到0的距离如图所示．求出各计数点的瞬时速度并画出速度一时间图线．解析:(1)1点是0、2间的中间时刻，求出0、2间的平均速度即可认为是1点的瞬时速度，同理2、3、4、5点的瞬时速度也可求出．0和6两个点的瞬时速度不便求出．然后画出速度一时间图线．注意相邻计数点间的时间间隔T ＝．即:v1=s,v2=s,v3=s,v4=s,v5=s。

实验：用打点计时器测速度⒈对打点计时器的认识⑴电磁打点计时器：它是一种记录运动物体在一定时间间隔内位移的仪器。

当接通6 V以下低压交流电源时，在线圈和永久磁铁的作用下，振片便上下振动起来，位于振片一端的振针就跟着上下振动而打点，这时，如果纸带运动，振针就在纸带上打出一系列点，当交流电源频率为50 Hz时，它每隔0.02 s打一点，即打出的纸带上每相邻两点间的时间间隔为0.02 s。

⑵电火花计时器：它是利用火花放电在纸带上打出小点而显示点迹的计时仪器。

当接通220 V交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在运动纸带上就打出一系列点迹。

当电源频率为50 Hz时，它也是每隔0.02 s打一次点，即打出的纸带上每相邻两点间的时间间隔也是0.02 s。

⑶电火花计时器工作时，纸带运动时受到阻力小，比电磁打点计时器实验误差小。

⑷打在纸带上的点，记录了纸带运动的时间，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置。

说明：电磁打点计时器和电火花计时器的原理基本一样，打点的时间间隔都是0.02 s，所以今后的叙述中不再区分，统称打点计时器。

电磁打点计时器是利用电磁感应原理，其结构如图甲所示；电火花计时器是利用火花放电在纸带上打点的，其结构如图乙所示。

打点计时器的使用★★实验步骤：⑴把打点计时器固定在桌子上，按照要求装好纸带。

⑵打点计时器接交流电源。

⑶接通电源，用手水平地拉动纸带，纸带上就打出了一行小点，随后立即关闭电源。

⑷取下纸带，从能看得清的某个点数起，数一数纸带上共有多少个点，如果共有n 个点，那么点的间隔数为n-1个，则纸带的运动时间t＝0.02（n-1）s。

⑸用刻度尺测量一下从开始计数的一点到最后一点n间的距离。

⑹利用公式v=Δx/Δt计算出纸带在这段时间内的平均速度。

说明：①打点计时器是一种记录运动物体在一定时间间隔内位移的仪器。

一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（ ）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（ ）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。

《打点计时器测速度》一、实验题1.一位同学在实验室使用打点计时器：电磁打点计时器和电火花打点计时器所使用的是______ 电源填交流直流，电磁打点计时器的工作电压是______ V，电火花打点计时器的工作电压是______ 当电源频率是50Hz时，它每隔______ s打一次点．如研究物体作自由落体运动的实验，有下列器材可供选择：铁架台、重锤、电火花打点计时器及碳粉、纸带若干、220V交流电源、天平、秒表其中不必要的两种器材是：______ ，缺少的一种器材是：______ ．如图为测定匀变速直线运动的加速度实验中得到一段纸带，是一次实验中记录小车运动情况的纸带，图中A、B、C、D、E为相邻的计数点，相邻记数点间的时间间隔为，该小车运动的加速度______ ，计数点D的瞬时速度______ ．2.打点计时器是使用交流电工作的仪器，若交流电的频率为50Hz，如图为由打点所得到的一条纸带．打点计时器打点的时间间隔为______ s；从发生的位移大小为______cm；从的平均速度为______保留2位有效数字．3.是某同学在做匀变速直线运动实验中获得的一条纸带．已知使用电火花计时器，它的工作电压是________ 。

打点计时器电源频率为，则纸带上打相邻两点的时间间隔为__________s。

、B、C、D是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，则计数点之间的时间间隔是________s。

从图中读出A、B两点间距________注意读有效数字；C点对应的速度是________，匀变速直线运动的加速度为________。

下列说法正确的是A使用时应当先放小车，让其运动起来，再接通电源B也可使用干电池作为打点计时器的电源C每打完一条纸带，要及时切断打点计时器的电源D对纸带处理时，要从3条纸带中选择一条点迹清晰的纸带进行处理4.如图所示的四条纸带，是某同学练习使用打点计时器得到的纸带纸带的左端先通过打点计时器从点迹的分布情况可以断定：纸带______是匀速通过打点计时器的，纸带______是越走越快的，纸带______是开始越走越快，后来又越走越慢的．若所用电源的频率是50Hz，图中D纸带，从A点通过计时器到B点通过计时器，历时______ s，位移为______ m，这段时间内纸带运动的平均速度是______ ，BC 段的平均速度是______ ，AD段的平均速度是______ ．5.电磁打点计时器和电火花打点计时器都是使用_____电源的____仪器，电磁打点计时器的工作电压是______V，当电源频率是时，它每隔______打一次点，现在用打点计时器测定物体的速度，当电源频率低于50Hz时，如果仍按频率为的时间间隔打一次点计算，则测出的速度数值_____填“大于”、“小于”或“等于”频率为50Hz时测出的速度的值。

积盾市安家阳光实验学校第一章运动的描述1．4 用打点计时器测速度1．在“用打点计时器测速度”的中，下列说法正确的是A．先释放纸带，再接通电源B．先接通电源，后释放纸带C．纸带上打出的点越密集说明纸带运动速度越大D ．利用打出的纸带可以求出打下某点时纸带的瞬时速度【答案】BD【解析】开始记录时，先给打点计时器通电打点，然后释放纸带让纸带（随物体）开始运动，如果先放开纸带开始运动，再接通打点计时时器的电源，由于重物运动较快，不利于数据的采集和处理，会对产生较大的误差；先打点再释放纸带，可以使打点稳，提高纸带利用率，可以使纸带上打更多的点，B正确、A错误；根据匀变速直线运动中时间中点的速度于该过程中的平均速度，可以求出打下某点时纸带的瞬时速度，选项D正确。

【点睛】本题考查了打点计时器的具体用，熟悉打点计时器的使用细节即可正本题．对于一些操作细节，要通过亲自动手，才能体会具体操作细节的含义．2．如图是某同学在做“用打点计时器测速度”中获得的一条纸带．A、B、C、D是纸带上四个计数点，每两个相邻计数点间有四个点没有画出．(1)已知打点计时器电源的频率为50 Hz，则纸带上相邻两计数点的时间间隔为________s．(2)从图中读出A、B两点间距x＝______cm；C点对的速度是________m/s。

(计算结果保留三位有效数字)．【答案】（1）0.1s；（2）0.68~0.72 cm ；0.100 m/s【解释】（1）纸带上相邻两计数点的时间间隔为0.02s×5=0.1s；(2)从图中读出A、B两点间距x＝0.70cm；BD两点间距为：x BD=2.00cm，则C 点对的速度是22.00100.100/s20.2BDCx mv mT s-⨯===。

3．在“用打点计时器测速度”的中：（1）打点计时器使用的电源为（选填交流或直流）电源．（2）下列操作中正确的有（填选项代号）．A ．在释放小车前，小车要靠近打点计时器B．打点计时器放在长木板的有滑轮一端C．先接通电源，后释放小车D．电火花计时器使用低压6V以下交流电源（3）电火花计时器正常工作时，其打点的周期取决于__________A．交流电压的高低 B．交流电的频率 C．墨粉纸盘的大小 D．纸带的长度．（4）中，把打点计时器接50Hz交流电，打出的一条纸带如图．A、B、C、D、E为我们在纸带上所选的记数点．相邻计数点之间有四个点未画出（即相邻两点的时间间隔为0.1s），各点间的距离如下图所示，则在打D点时，小车的速度为 m/s．（计算结果都保留两位有效数字）【答案】（1）交流；（2）AC；（3）B；（4）0.34m/s【解析】（1）打点计时器使用的电源为交流电源．（2）在释放小车前，小车要靠近打点计时器，选项A 正确，B 错误；先接通电源，后释放小车，选项C 正确；电火花计时器使用220V 交流电源，选项D 错误；故选AC.（3）电火花计时器正常工作时，其打点的周期于交流电的周期，故打点周期取决于交流电的频率，故选B. （4）在打D 点时，小车的速度为0.1200.052/0.34/220.1CE D x v m s m s T -===⨯。

高一物理实验用打点计时器测速度试题1.打点计时器振针打点周期取决于（）。

A．交流电电压的高低B．交流电的频率C．永久性磁铁的磁性强弱D．振针与复写纸间的距离【答案】B【解析】打点计时器的打点频率取决于交流电的频率，跟电压等其他因素无关。

选B.2.使用电火花计时器在纸带上打点时，合理的操作顺序应该是（）。

A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源【答案】C【解析】使用打点计时器开始时应先接通电源再释放纸带，要不然纸带落下来的才接通电源，打出的点很少，结束后应先断开电源再取走纸带，所以选C3.如图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是（）。

【答案】B【解析】跟据图中信息纸带的长度一样，所以时间短的平均速度大，即打的点少的时间短，所以B的平均速度最大，4.你左手拿一块表，右手拿一支笔。

当你的同伴沿直线拉动一条纸带，使纸带在你的笔下向前移动时，你每隔1 s用笔在纸带上打下一个点，这就组成了一台“打点计时器”。

如果在纸带上打下10个点，那么在打第1个点到打第10个点的过程中，纸带的运动时间是（）。

A．1 s B．10 sC．9 s D．无法确定【答案】C【解析】十个点有九个时间间隔，所以纸带运动的时间是9s，选C5.采用下列哪些措施，有利于减少纸带因受到摩擦而产生的误差（）。

A．改用6 V直流电源B．将电磁打点计时器换成电火花计时器C．用平整的纸带，不用褶皱的纸带D．纸带理顺摊平，不让它卷曲、歪斜【答案】BCD【解析】打点计时器需要交流电源，A错误。

电火花打点计时器是通过电火花将墨粉纸盘上的粉墨打到纸带上的，不需要接触，所以摩擦力小，B正确。

平整的纸带通过打点计时器时比褶皱的小，C正确。

将纸带理顺摊平，不让它卷曲、歪斜可减小纸带与计时器间的摩擦D正确。

6.某物体的运动规律如图所示，下列说法中正确的是（）。

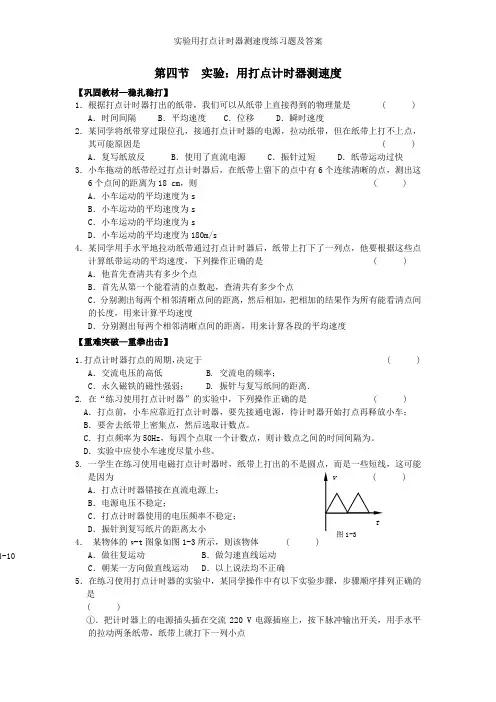

第四节实验：用打点计时器测速度【巩固教材—稳扎稳打】1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是 ( ) A．时间间隔 B．平均速度 C．位移 D．瞬时速度2．某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是 ( )A．复写纸放反 B．使用了直流电源 C．振针过短 D．纸带运动过快3．小车拖动的纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点间的距离为18 cm，则 ( )A．小车运动的平均速度为sB．小车运动的平均速度为sC．小车运动的平均速度为sD．小车运动的平均速度为180m/s4．某同学用手水平地拉动纸带通过打点计时器后，纸带上打下了一列点，他要根据这些点计算纸带运动的平均速度，下列操作正确的是 ( )A．他首先查清共有多少个点B．首先从第一个能看清的点数起，查清共有多少个点C．分别测出每两个相邻清晰点间的距离，然后相加，把相加的结果作为所有能看清点间的长度，用来计算平均速度D．分别测出每两个相邻清晰点间的距离，用来计算各段的平均速度【重难突破—重拳出击】1．打点计时器打点的周期，决定于 ( ) A．交流电压的高低 B. 交流电的频率；C．永久磁铁的磁性强弱； D. 振针与复写纸间的距离．2. 在“练习使用打点计时器”的实验中，下列操作正确的是 ( )A．打点前，小车应靠近打点计时器，要先接通电源，待计时器开始打点再释放小车；B．要舍去纸带上密集点，然后选取计数点。

C．打点频率为50Hz，每四个点取一个计数点，则计数点之间的时间间隔为。

D．实验中应使小车速度尽量小些。

3. 一学生在练习使用电磁打点计时器时，纸带上打出的不是圆点，而是一些短线，这可能是因为A．打点计时器错接在直流电源上；B．电源电压不稳定；C．打点计时器使用的电压频率不稳定；D．振针到复写纸片的距离太小4．某物体的v-t图象如图1-3所示，则该物体 ( )A．做往复运动 B．做匀速直线运动4-10C．朝某一方向做直线运动 D．以上说法均不正确5．在练习使用打点计时器的实验中，某同学操作中有以下实验步骤，步骤顺序排列正确的是( )①．把计时器上的电源插头插在交流220 V电源插座上，按下脉冲输出开关，用手水平的拉动两条纸带，纸带上就打下一列小点②．把电火花计时器固定在桌子上③. 将纸带穿过打点计时器的限位孔，检查墨粉纸盘是否已经正确的套在纸盘轴上，检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间 ④．用刻度尺测量纸带通过的距离x⑤．取下纸带数一下纸带上共有多少个点，记为N ，则点子的间隔数为（N -1），纸带的运动时间为（N -1） s⑥．计算纸带运动的平均速度： v=Δx/Δt, 把结果填入下表：A ．①②③④⑤⑥ B. ②③①④⑤⑥ C. ②③①⑤④⑥ D. ②①③⑤④⑥6．某人在练习使用打点计时器的实验中拉动纸带经 s 在纸带上应打下的计时点数目为( )A. 19个B. 20个C. 21个 个7. 如果前 s 内起动过慢，计时点密集，他取了这段纸带并选取每5个计时点作为计数点,相邻两个计数点间的时间间隔为多少秒 ( )A ． s B. s C. s D. s8. 质量都是m 的物体在水平面上沿直线运动，图1-4中，A 、B 、C 、D 是它的运动图象，由图象可知 ( )A ．图B 表明物体做匀速运动B ．图C 表明物体做减速直线运动 C ．图D 表明物体做加速直线运动 D ．图A 表明物体做匀速运动【巩固提高—登峰揽月】13．如图1 -5所示是用打点计时器测瞬时速度实验时得到的一条纸带的一部分，从0点开始依照打点的先后依次标为0、1、2、3、4、5、6，现在量得0、1间的距离x 1= cm ，1、2间的距离x 2= cm ，2、3间的距离x 3= cm ， 3、4间的距离x 4= cm ，4、5间的距离x 5= cm ，5、6间的距离x 6= cm （f=50Hz ）⑴根据上面记录，计算打点计时器在打1、2、3、4、5点时的速度并填在下表中。

使用打点计时器测速度和加速度练习题Company number：【WTUT-WT88Y-W8BBGB-BWYTT-1、如图所示是一条打计时器在纸带做匀加速直线运动时打出的纸带的一部分，其中A．B．C．D．E是其中的5个计数点，相邻两计数点间的时间间隔是，但C点处被墨水污染，无法测量，只测出AB=3.62cm ，DE=5.83cm．由此可以算出，纸带运动的加速度a=________m/s2，C点与B点间距离的理论值是________cm．2、图是用电磁打点计时器研究物体做匀变速直线运动时得到的纸带．选定的计数点a、b、c、d、e……之间具有相同的时间间隔T，……为相邻的计数点间的距离，则物体的加速度a等于3、图示的纸带是由斜面下滑的小车通过打点计时器拉出来的，打点的时间间隔是，现按每10个点划分纸带，数据已标在图上，则小车运动的加速度为_________cm/．4、利用打点计时器测定物体做匀加速直线运动的加速度．实验中采用50Hz低压交流电源．在打出的纸带上选定若干计数点．相邻两计数点间都有四个点不标出[]A．相邻两计数点间的时间间隔为B．若交流的频率偏低而未被发觉，则测得的加速度值比真实值偏小C．若交流的频率偏低而未被发觉，则测得的加速度值比真实值偏大D．若交流的频率偏低而未被发觉，对测量结果没有影响5、某次用打点计时器研究匀变速运动的实验中，用打点计时器打出小车带动的纸带如图，电源的频率为50Hz．在纸带上按时间顺序取0、1、2、3、4、5共六个计数点，每相邻的两点间均有四个点未画出．用米尺量出1、2、3、4、5点到0点的距离标在了纸带下面，则小车的加速度大小为____________m/，方向____________________．6、某打点计时器记录的一条纸带如图所示，O为第一个点，A．B．C．D……为计数点，每相邻两计数点间有4个点，打点计时器打点的频率为f，图中s1、s2、s3……都可测出．①满足什么条件，可以确定纸带做的是匀变速直线运动②如果纸带的运动是匀变速运动，打C点时的速度是多大③纸带作匀变速运动的加速度多大7、如图是某次实验时用打点计时器打出的一条纸带．计时器所用电源的频率为50Hz．图中A、B、C、D、E为按时间顺序所取的五个计数点，A、B、C、D、E各点与O点的距离在图中标出（单位是cm），则打B点时纸带的运动速度大小是______________m/s，纸带运动过程中的加速度大小是______________________m/．准答案一、多选题：本大题共1小题，第1小题为4分；共计4分。

用打点计时器测速度测试题(含答案和解释)1.4 实验：用打点计时器测速度每课一练 1.关于打点计时器打出的纸带，下列叙述中正确的是( ) A．点迹均匀，说明纸带做匀速运动 B．点迹变稀，说明纸带做加速运动 C．点迹变密，说明纸带做加速运动 D．相邻两点间的时间间隔相等解析打点计时器的振针打点的频率一定(50 Hz)，相邻两点间的时间间隔相等，如果纸带匀速运动，点迹均匀；如果纸带加速运动，点迹变稀；如果纸带减速运动，点迹变密．答案ABD 2.图1－4－8是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0.02 s，纸带旁边是一把最小刻度为1 mm的直尺，试计算拖着纸带做直线运动的物体： (1)在AC这段时间内的平均速度； (2)在B点的瞬时速度．图1－4－8 解析(1)根据平均速度的定义，AC这段时间内的平均速度就等于A到C的位移跟所用时间的比值．位移的大小可以从刻度尺上直接读出：x＝4.00 cm，A到C共10个点，9个时间间隔，所以A到C所用的时间t＝0.02 s×9＝0.18 s，所以AC这段时间内的平均速度v＝xt＝4.00×10－2 m0.18 s＝0.22 m/s； (2)根据公式vB＝ΔxΔt来计算B点的瞬时速度．为了尽量精确地反映物体在B点的运动快慢，我们尽量在靠近B点的地方取得数据，例如取靠近B点的左右两个点，左边点在刻度尺上的读数是1.77 cm，右边点在刻度尺上的读数是2.65 cm，那么Δx＝2.65 cm－1.77 cm＝0.88 cm，两点间相隔的时间为Δt＝0.02 s×2＝0.04 s，所以B点的瞬时速度vB＝ΔxΔt＝0.88×10－2 m0.04 s＝0.22 m/s. 答案(1)0.22 m/s (2)0.22 m/s 3.在节假日期间，你可能到公园或游乐场玩过蹦床，如图1－4－2所示，是一名同学某次从蹦床跳起后的v－t图象，已知t2＝2t1，结合你的体会和经历，分析下列问题： (1)他的速度大小是如何变化的？(2)哪段时间是上升的，哪段时间是下降的？ (3)从图象中可以看出，是选上升过程的速度方向为正方向，还是选下降过程的速度方向为正方向？ (4)他在t2时刻回到蹦床上了吗？答案见解析解析(1)在0～t1时间内速度由v0逐渐减小到零，在t1～t2时间内速度由零增大到v0. (2)速度由初速度v0减小到零的过程是上升过程，所对应的时间为0～t1；速度由零增大到v0的过程是下降过程，所对应的时间为t1～t2. (3)从图象中可以看出，上升过程速度为正，下降过程速度为负，因此，是选定上升过程的速度方向为正方向． (4)由于上升过程与下降过程是对称的，故t2时刻刚好回落到蹦床上． 4.如图所示为某物体的v－t图象，试说明该物体的运动情况．解析0～4 s物体做加速运动，末速度为12 m/s； 4～6 s物体做减速运动，末速度为0； 6～7 s物体做反向加速运动，末速度大小为4 m/s；7～8 s物体做反向减速运动，末速度为0.。
