pmraid卡相关配置

10
第二部份 配置RAID 1 在主界面选择 RAID Properties 进行阵列卡配置
11
在RAID 配置界面中有三个选择项 查看已经存在的阵列配置 （ 此选项只有在已经存在阵列配置的情况下才出会现） 通常在第一次配置阵列时，只会出现 下面两项 创建 IM (镜像) 卷 (做RAID 1 ) （最多只允许两块硬盘做RAID1） 创建IS ( 条带)卷 （做RAID 0 ）（最少2块，最多4块硬盘做RAID0）
25
(注意，不论是哪块硬盘掉线了，另一块存在的硬盘自动成为primary ，只是Slot 不变) 下图是slot0 的硬盘被拨掉后，Slot 1 的硬盘自动成为Primary
26
直接插一块新硬盘到slot 1 ，系统自动识别到此硬盘并开始rebuild ( 同步)
27
等到同步( rebuild )完成后,VD 就恢复正常了
如果将虚拟磁盘从一个 SAS 5/iR 控制器或计算机中删除，并移动到另一个控制器或计算机中，则该虚拟磁盘会变为 非活动状态。“Activate Mirror”（激活镜像）选项允许重新激活添加到系统中的非活动虚拟磁盘。该选项仅适用于选 定虚拟磁盘当前处于非活动状态的情况。 • 选择“Activate Mirror”（激活镜像）。 • 按 Y 键继续激活，或按 N 键放弃激活。 暂停一会后，虚拟磁盘将变为活动状态。 • 注：仅当迁移的虚拟磁盘处于最佳状态并且包含所有物理磁盘时，才支持激活迁移的虚拟磁盘。 • 删除虚拟磁盘 注意：删除虚拟磁盘之前，请确保备份虚拟磁盘上需要保留的所有数据。 • 请执行以下步骤删除选定的虚拟磁盘： • 选择“Delete Virtual Disk”（删除虚拟磁盘）。 • 按 Y 键删除虚拟磁盘，或按 N 键放弃删除。 • 按 <F3> 键以确认虚拟磁盘的删除。暂停一会后，固件将删除虚拟磁盘

文包含如下内容一、Dell服务器RAID卡介绍二、阵列卡的Stripe size介绍三、megacli介绍、安装、使用、crontab监控脚本四、查看SAS 6/iR卡的信息五、DELL服务器的各种RAID卡的详细参数以下在系统下使用相关命令得到的数据，dell支持的各种RAID卡的详细参数参见本文第五部分。

使用megacli命令查看得到的RAID卡数据：SAS 6/iR ：只支持2块硬盘做raid0，或者raid1，或者不做阵列卡(Dell硬件聊天室获得)PERC 6/i IntegratedMemory Size: 256MBRAID Level Supported: RAID0, RAID1, RAID5, RAID6, RAID10, RAID50, RAID60, PRL 11, PRL 11 with spanning, SRL 3 supportedSupported Drives: SAS, SATAMin Stripe Size: 8 KBMax Stripe Size: 1.0 MB接口速度Link Speed: 3.0Gb/sPERC H700 IntegratedMemory Size: 512MBRAID Level Supported: RAID0, RAID1, RAID5, RAID6, RAID10, RAID50, RAID60, PRL 11, PRL 11 with spanningSupported Drives: SAS, SATAMin Stripe Size: 8 KBMax Stripe Size: 1.0 MB接口速度Link Speed: 6.0Gb/s官方资料：PERC H200（6 Gb/秒）PERC H700（6Gb /秒），配备512 MB非易失性高速缓存PERC H700（6 Gb/秒），配备512 MB电池后备高速缓存；512 MB、1 G非易失性电池后备高速缓存PERC 6/i，配备256 MB电池后备高速缓存官方资料：PERC H800（6Gb/秒），配备512 MB非易失性高速缓存PERC H800（6Gb/秒），配备512 MB电池后备高速缓存；512 MB、1 G非易失性电池后备高速缓存PERC 6/E，配备256 MB或512 MB电池后备高速缓存Stripe size 默认64KB。

IBM_X3650_M3服务器RAID配置IBM X3650 M3服务器上RAID配置实战背景知识:RAID就是一种由多块廉价磁盘构成的冗余阵列，在操作系统下是作为一个独立的大型存储设备出现的。

RAID可以充分发挥出多块硬盘的优势，可以提升硬盘速度，增大容量，提供容错功能确保数据安全性，在任何一块硬盘出现问题的情况下都可以继续工作，不会受到损坏硬盘的影响。

RAID可以分为软raid和硬raid，一般中高档的服务器多使用硬件raid控制器，硬件Raid基于Raid卡，软件Raid基于操作系统。

单位新到一台IBM X3650 M3服务器准备做测试用，有一段时间没有亲自做RAID了，所以自己动手实践一下。

看一下机器配置参数单，可以发现RAID卡支持RAID 0, 1, 5, 10。

一般当硬盘连接到阵列卡(RAID)上时，操作系统将不能直接看到物理的硬盘，因此需要创建RAID，这样系统才能够正确识别它，然后进行安装系统。

根据需要准备对这台机器做RAID10 ，具体步骤如下:一、启动机器，自检过程中会有<CTRL>+<H>的提示，同时按下这两个键再点击START，就可以进入WEBBIOS的图形设置界面。

如图示:二、点击Configuration Wizard，进入阵列设置向导。

Clear Configuration(清除配置):清除已有的配置信息，注意会丢失所有的数据。

New Configuration(全新配置):清除已有的配置信息，并且全新创建新的配置。

Add Configuration(添加配置):保留原有配置信息，并且添加新的硬盘到原有的配置中。

(该配置通常不会引起数据丢失，但该操作有风险，建议先备份数据～) 注意:如果选择前两个选项(Clear Configuration 和New Configuration)，会丢失所有数据～请先备份所有数据～如果是新机，就不用担心此项了。

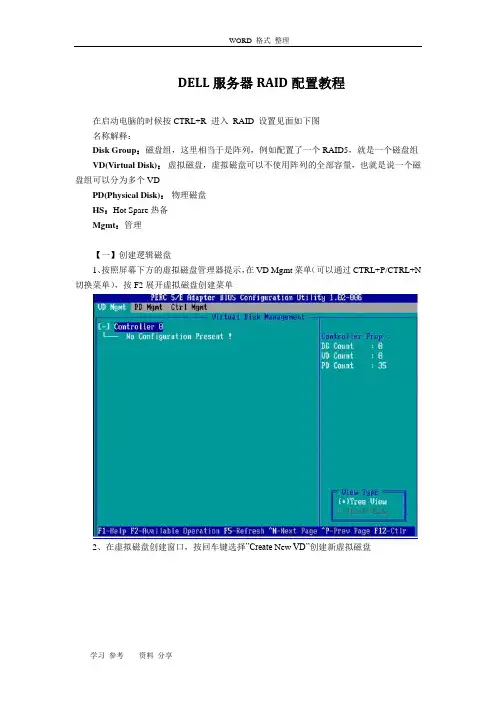

DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N 切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。
