第1章 电工仪器仪表的使用与维护

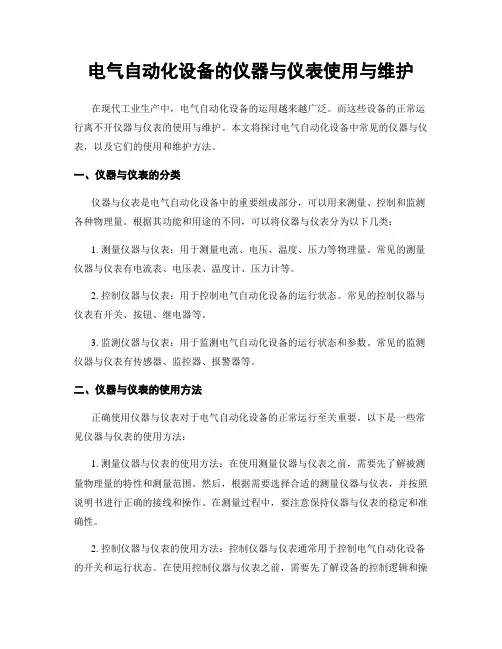

电气自动化设备的仪器与仪表使用与维护在现代工业生产中，电气自动化设备的运用越来越广泛。

而这些设备的正常运行离不开仪器与仪表的使用与维护。

本文将探讨电气自动化设备中常见的仪器与仪表，以及它们的使用和维护方法。

一、仪器与仪表的分类仪器与仪表是电气自动化设备中的重要组成部分，可以用来测量、控制和监测各种物理量。

根据其功能和用途的不同，可以将仪器与仪表分为以下几类：1. 测量仪器与仪表：用于测量电流、电压、温度、压力等物理量。

常见的测量仪器与仪表有电流表、电压表、温度计、压力计等。

2. 控制仪器与仪表：用于控制电气自动化设备的运行状态。

常见的控制仪器与仪表有开关、按钮、继电器等。

3. 监测仪器与仪表：用于监测电气自动化设备的运行状态和参数。

常见的监测仪器与仪表有传感器、监控器、报警器等。

二、仪器与仪表的使用方法正确使用仪器与仪表对于电气自动化设备的正常运行至关重要。

以下是一些常见仪器与仪表的使用方法：1. 测量仪器与仪表的使用方法：在使用测量仪器与仪表之前，需要先了解被测量物理量的特性和测量范围。

然后，根据需要选择合适的测量仪器与仪表，并按照说明书进行正确的接线和操作。

在测量过程中，要注意保持仪器与仪表的稳定和准确性。

2. 控制仪器与仪表的使用方法：控制仪器与仪表通常用于控制电气自动化设备的开关和运行状态。

在使用控制仪器与仪表之前，需要先了解设备的控制逻辑和操作方式。

然后，根据需要选择合适的控制仪器与仪表，并按照说明书进行正确的接线和设置。

在控制过程中，要注意及时调整和维护控制仪器与仪表，确保其正常工作。

3. 监测仪器与仪表的使用方法：监测仪器与仪表通常用于监测电气自动化设备的运行状态和参数。

在使用监测仪器与仪表之前，需要先了解设备的监测要求和参数范围。

然后，根据需要选择合适的监测仪器与仪表，并按照说明书进行正确的接线和设置。

在监测过程中，要注意及时记录和分析监测数据，发现异常情况及时处理。

三、仪器与仪表的维护方法仪器与仪表的维护是保障电气自动化设备正常运行的重要环节。

第一章常用电工工具使用与维护保养一、概述与说明（一）验电器的使用和使用时的安全要求1．验电器的使用方法低压验电器(试电笔)使用时，正确的握笔方法如图1—1所示。

手指触及其尾部金属体，氖管背光朝向使用者，以便验电时观察氖管辉光情况。

图1—1低压验电器握法图1—2 高压验电器握法a）笔式握法 b）螺钉旋具式握法当被测带电体与大地之间的电位差超过60V时，用试电笔测试带电体，试电笔中的氖管就会发光。

低压验电器电压测试范围是60～500V。

高压验电器使用时，应特别注意的是，手握部位不得超过护环，还应戴好绝缘手套。

高压验电器握法如图1—2所示。

2．验电器的使用要求(1) 验电器使用前应在确有电源处测试检查，确认验电器良好后方可使用。

(2) 验电时应将电笔逐渐靠近被测体，直至氖管发光。

只有在氖管不发光时，并在采取防护措施后，才能与被测物体直接接触。

(3) 使用高压验电器验电时，应一人测试，一人监护；测试人必须戴好符合耐压等级的绝缘手套；测试时要防止发生相间或对地短路事故；人体与带电体应保持足够的安全距离。

(4) 在雪、雨、雾及恶劣天气情况下不宜使用高压验电器，以避免发生危险。

（二）钢丝钳1．钢丝钳的使用方法如图1—3所示。

图1—3 钢丝钳的结构和用途a)结构 b）弯绞导线 c）紧固螺母 d）剪切导线 e）侧切钢丝1—钳头 2—钳柄 3—钳口 4—齿口 5—刀口 6—铡口 7—绝缘套 2．使用钢丝钳时的注意事项：（1）电工在使用钢丝钳之前，必须保证绝缘手柄的绝缘性能良好，以保证带电作业时的人身安全。

（2）用钢丝钳剪切带电导线时，严禁用刀口同时剪切相线和零线；或同时剪切两根相线，以免发生短路事故。

（三）尖嘴钳图1—4 尖嘴钳尖嘴钳的头部尖细，适用于在狭小的空间操作，其外形如图1—4所示。

钳头用于夹持较小螺钉、垫圈、导线和把导线端头弯曲成所需形状，小刀口用于剪断细小的导线、金属丝等。

尖嘴钳规格通常按其全长分为130mm、160mm、180mm、200mm四种。

电工仪表的使用与维护电工仪器、仪表电工仪器、仪表是保证变、配电所电气设备的安全、经济、合理运行的监测仪器。

值班人员通过仪表可以监视电气设备的运行情况，及时发现异常现象，消除事故隐患，为系统的安全运行提供可靠保障。

一、直流电流表和电压表直流电流表和电压表主要用于直流电路的电流、电压测量，多采用磁电系仪表。

电流表必须串联在被测电路中，并联不同数值的分流器，可制成不同量程的电流表；电压表必须与被测两端的电路并联，串联不同数值的附加电阻可以制成不同量程的电压表。

使用注意事项：正确选用测量仪表和量程，注意直流电流表和电压表接人电路时端子的极性。

二、交流电流表和电压表交流电流表、电压表主要用于交流电路的电流、电压测量，多采用电磁系仪表。

在低压电路中，若被测电流不超过电流表的量程，可将电流表直接串联在被测电路内。

测量高电压电路的电流或者被测电流超过电流表的量程时，必须经过电流互感器进行测量。

测量低电压电路的电压时，将电压表直接并接在被测电路的两端。

测量交流高压时，必须经过电压互感器进行测量。

使用注意事项：正确选用测量仪表的量程；正确选用互感器，注意与测量仪表配合；经互感器进行测量时，应注意正确接线和读数。

三、钳形电流表钳形电流表是携带式仪表，它可在不切断电路的情况下测量电流，因此得到广泛应用。

（1）钳形电流表的使用。

1）正确选择表计的种类、量程；2）测量交流电流时，使被测量导线位于钳口中部，并使钳口电流表紧密闭合。

（2）使用钳形电流表的注意事项。

1）钳形电流表的钳形电流互感器开口处的磁铁接触面应定期检查，以免油污或锈斑影响钳口的密合，引起测量误差；2）使用钳形电流表测量电流时，要注意钳形电流表的测量量程范围；3）使用钳形电流表进行电流测量时，应采取安全措施，以免造成人员触电；4）使用现场要有人监护，表要平放，要戴绝缘手套；5）不准在测量电流的过程中切换电流量限开关，以免损坏仪表：6）被测电路的电压不可超过钳形电流表上所标明的规定数值。

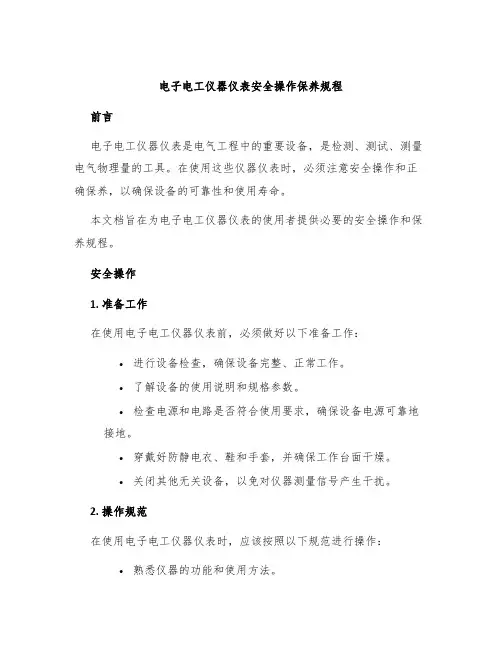

电子电工仪器仪表安全操作保养规程前言电子电工仪器仪表是电气工程中的重要设备，是检测、测试、测量电气物理量的工具。

在使用这些仪器仪表时，必须注意安全操作和正确保养，以确保设备的可靠性和使用寿命。

本文档旨在为电子电工仪器仪表的使用者提供必要的安全操作和保养规程。

安全操作1. 准备工作在使用电子电工仪器仪表前，必须做好以下准备工作：•进行设备检查，确保设备完整、正常工作。

•了解设备的使用说明和规格参数。

•检查电源和电路是否符合使用要求，确保设备电源可靠地接地。

•穿戴好防静电衣、鞋和手套，并确保工作台面干燥。

•关闭其他无关设备，以免对仪器测量信号产生干扰。

2. 操作规范在使用电子电工仪器仪表时，应该按照以下规范进行操作：•熟悉仪器的功能和使用方法。

•检查测量线是否正确连接，以确保测量数据的准确性。

•在进行复杂操作前，应该先进行简单操作，以确保获得正确的测量结果。

•避免在高温、潮湿、多尘的环境下使用设备。

•避免在设备未完全关闭的情况下更换测量线或者探头等配件。

•在使用设备前应当关闭电源开关，拔下插头。

•避免使用受损的设备，需要及时进行修理和更换。

3. 紧急情况处理在使用电子电工仪器仪表时，可能出现以下紧急情况：•设备发生故障，无法正常工作。

•设备产生火花或过电压，可能会引起火灾或伤害。

•感应到异味或异常声音。

如果出现以上情况，应该立即进行以下处理：•关闭电源，断开电源线。

•停止使用设备，及时检查和处理故障。

•在处理故障前，需要先切断与电源的联系以避免意外伤害。

•在对设备进行修理时，需要经过专业培训或经验丰富人员的指导。

设备保养电子电工仪器仪表保养是确保设备可靠性和使用寿命的重要措施。

建议按以下规程进行设备保养：1. 工作后清洁设备在使用完成后，应该进行清洁，以避免在仪器和配件上积累灰尘和其他杂质，损害内部电路或产生不良信号。

养护时可以使用软刷和吸尘器清洁。

2. 保持干燥设备需要在干燥的环境中工作，避免在多尘、潮湿和高温的环境中使用。

电工工具及仪表的使用教案第一章：电工工具概述1.1 电工工具的分类与作用1.2 常用电工工具的识别与使用方法1.3 电工工具的安全使用与维护第二章：测量工具及使用2.1 电流表、电压表的使用方法2.2 钳形电流表、高压测量仪的使用方法2.3 电能表、万用表的使用方法第三章：电工常用仪表设备3.1 电工仪表的分类与作用3.2 兆欧表、绝缘电阻表的使用方法3.3 电桥、示波器的使用方法第四章：常用电工测量方法4.1 电流测量、电压测量的方法与注意事项4.2 电阻测量、电容测量、电感测量的方法与注意事项4.3 功率测量、电能测量的方法与注意事项第五章：电工工具与仪表的选用及维护5.1 电工工具与仪表的选择原则5.2 电工工具与仪表的使用与维护方法5.3 电工工具与仪表的常见故障与排除方法第六章：安全用电与急救知识6.1 电工安全用电的基本原则6.2 触电事故的预防与处理6.3 电工常用的安全防护设备6.4 电气火灾的预防与扑救方法6.5 电工事故的急救处理方法第七章：电缆与电线的选择与敷设7.1 电缆与电线的类型及性能7.2 电缆与电线的选择原则7.3 电线敷设的方法与注意事项7.4 电缆接头的制作与维护7.5 电缆线路的检查与维护第八章：变压器的识别与使用8.1 变压器的工作原理与类型8.2 变压器的结构与性能8.3 变压器的识别与检测方法8.4 变压器的安装与维护方法8.5 变压器常见故障与处理方法第九章：电动机的识别与使用9.1 电动机的类型与结构9.2 电动机的工作原理与性能9.3 电动机的识别与检测方法9.4 电动机的安装与维护方法9.5 电动机常见故障与处理方法第十章：照明设备及其控制10.1 照明设备的选择与安装10.2 常用照明控制设备的使用方法10.3 照明线路的敷设与维护10.4 节能照明设备及其应用10.5 照明设备常见故障与处理方法第十一章：电工常用元器件识别与检测11.1 电阻、电容、电感的识别与检测11.2 交流接触器、继电器的识别与检测11.3 断路器、熔断器的识别与检测11.4 电子元件的识别与检测11.5 元器件故障分析与更换方法第十二章：低压配电设备的安装与维护12.1 低压配电柜的安装与调试12.2 开关柜、配电盘的安装与维护12.3 漏电保护器、断路器的安装与调试12.4 电气线路的检查与故障排除12.5 低压配电设备的安全操作与维护第十三章：电气控制线路的设计与调试13.1 电气控制线路的设计原则与方法13.2 控制电路图的阅读与绘制13.3 电气控制设备的安装与调试13.4 常用控制电路的应用与分析13.5 电气控制线路的故障诊断与维修第十四章：PLC控制系统的设计与应用14.1 PLC的基本工作原理与结构14.2 PLC编程软件的使用方法14.3 PLC控制系统的设计与调试14.4 PLC控制系统与传统控制系统的比较14.5 PLC控制系统的维护与故障处理第十五章：现代电工技术与新兴领域15.1 智能电网与分布式能源15.2 电动汽车与充电设施15.3 物联网技术与电工应用15.4 节能技术及其在电工领域的应用15.5 电工领域的未来发展趋势与挑战重点和难点解析本文主要介绍了电工工具及仪表的使用、测量工具及使用、电工常用仪表设备、常用电工测量方法、电工工具与仪表的选用及维护、安全用电与急救知识、电缆与电线的选择与敷设、变压器的识别与使用、电动机的识别与使用、照明设备及其控制、电工常用元器件识别与检测、低压配电设备的安装与维护、电气控制线路的设计与调试、PLC控制系统的设计与应用以及现代电工技术与新兴领域等十五个章节的内容。

仪表操作与维护规程（15篇范文）【第1篇】仪表操作与维护规程●适用范围：本规程适用于压力表、温度表、差压表、液位计、压力变送器、温度变送器、液位变送器一、仪表的操作规程1、检查仪表各阀门开启位置是否正常。

2、开启仪表的电源开关（流量计结算仪、压力变送器、温度变送器、液位变送器）。

3、开关上下游阀门时，应缓慢平稳，避免冲击损坏仪表的零部件，应观察仪表有无卡住现象。

4、不能随意敲击仪表，应检查、验漏仪表的接头和法兰是否泄漏。

5、对仪表的选择应准确（测量范围、精度等级、一次元件）。

6、定期对各种仪表进行鉴定，确保计量及测量准确。

7、若仪表不用时，应放空仪表内的管存气、关闭仪表阀门及电源。

2、仪表维护规程序号维护周期设备类型维护内容维护标准备注1每个月所有仪表周围环境无不安全因数所有仪表卫生整洁所有仪表仪表本体和连接件损坏和腐蚀情况无损坏和腐蚀情况所有仪表泄露检查无泄露所有仪表检查运行压力、温度和实际管道压力在正常范围内2每半年变送器信号线整齐无损坏变送器电源电压规定的范围内差压变送器、压力变送器定期排污无污渍排出压力表定期检定合格3每一年变送器定期检定合格3、温度变送器常见故障、原因及排除方法序号故障原因处理方法1显示值比实际值低或不稳定1.保护管内有金属屑、灰尘2.接线柱间脏污及热电阻短路（水滴等）1.除去金属屑，清扫灰尘、水滴等2.找到短路处清理干净或吹干；加强绝缘2显示仪表指示无穷大1. 热电阻或引出线断路2. 接线端子松开1. 更换热电阻2. 拧紧接线螺丝3阻值随温度关系有变化热电阻丝材料受腐蚀变质更换热电阻4仪表指示负值1. 仪表与热电阻接线有错，2. 热电阻有短路现象1. 改正接线；2. 找出短路处，加强绝缘4、压力表常见故障、原因及排除方法序号故障原因处理方法1压力表无指示1. 导压管上的切断阀为打开2. 导压管堵塞3. 弹簧管接头内污物淤积过多而堵塞4. 弹簧管裂开1. 打开切断阀2. 拆下导压管，用钢丝疏通，用气吹干净；3. 取下指针和刻度盘，拆下机芯，将弹簧管放到清洗盘清洗，并用细钢丝疏通；4. 更换新压力表2指针抖动大1. 被测介质压力波动大2. 压力表的安装位置震动大3. 高压、低压和平衡阀连接漏气（双波纹管差压计）1. 关小阀门开度2. 固定压力表或取压点；或把压力表移到震动小的地方；也可装减震器。
