高压断路器相关知识详解

高压断路器工作原理及故障分析一、高压断路器工作原理高压断路器是电力系统中用来保护电气设备的重要设备之一。

其主要功能是在发生电气故障时迅速切断电力系统中的电流，以保护线路和设备不受损坏。

高压断路器工作原理主要包括断路器的动作原理、介质介质的工作原理以及灭弧室的工作原理。

1. 断路器的动作原理高压断路器的动作原理主要包括电磁吸合动作和机械释放动作两种。

电磁吸合动作是在电流通过触头线圈时，产生电磁力将触头牢固地吸合在一起，使断路器闭合，电路通电。

而当故障发生时，电流突然增大，使得电磁力升高，触头受到较大的吸引力，触头张开，断开电路。

而机械释放动作是在断开电路时，通过潜动机构使得断路器的触头迅速分离，以实现可靠的开关动作。

2. 介质介质的工作原理高压断路器中的介质介质主要是指断路器的灭弧室中的绝缘介质，其主要工作是在触头分离时将电弧在灭弧室内快速熄灭。

介质介质的工作原理主要是利用气体、油或真空等绝缘介质，使得电弧在分离触头时迅速熄灭，以避免过大的电弧能量损耗和设备损坏。

灭弧室是高压断路器中保护电弧的关键部件，其主要工作是通过喷流、磁力、水冷等方式，快速扑灭电弧，保证电弧能够在较短的时间内完全熄灭。

灭弧室内的工作原理主要是通过将电弧在灭弧室内产生的高温高压气体喷射到外部环境中，以加速冷却和扑灭电弧。

以上即为高压断路器的主要工作原理，其通过结合电磁、机械和介质介质等多种方式，实现对电力系统中电流的迅速切断和保护。

二、高压断路器常见故障分析在实际运行中，高压断路器也会出现各种各样的故障，常见的故障有触头接触不良、闭合不良、灭弧室不补偿、操作机构不灵敏等。

下面我们将分别对这些常见故障进行分析。

1. 触头接触不良触头接触不良是高压断路器常见的故障之一，其主要表现为触头闭合时电流不通或闭合时出现明显的电弧，导致断路器无法正常闭合。

触头接触不良的原因主要有触头烧蚀、接触面损坏、触头线圈螺栓松动等。

解决方法是对触头进行清洁、研磨或更换损坏的部件，保证触头的良好接触。

高压断路器培训资料(好)高压断路器培训资料（好）高压断路器是电力系统中非常重要的设备之一，用于控制和保护电路中的电器设备。

为了保障工作人员的安全和设备的正常运行，对高压断路器进行正确使用和维护的培训至关重要。

本篇文章将介绍高压断路器的基本知识、使用注意事项以及常见故障处理方法，帮助读者更好地了解和掌握高压断路器的相关知识。

一、高压断路器的基本知识1. 高压断路器的定义：高压断路器是一种可在电路中随时开关或切断电流的电气开关装置。

它通过感应电流的变化来实现自动开断和合闸的功能。

2. 高压断路器的分类：按照断路器的使用场所，可以将高压断路器分为户外型和室内型两种。

户外型断路器通常安装在变电站等露天场所，室内型断路器则安装在变电室等封闭的室内环境。

3. 高压断路器的工作原理：高压断路器通过电磁原理来实现开断和合闸的功能。

当电流流过断路器时，通过电磁力作用，使得触头与触头间隙逐渐增大，从而实现开断。

合闸时，断路器内部的弹簧力将触头弹回原位，使得触头闭合，电流恢复通路。

二、高压断路器的使用注意事项1. 断路器的外观检查：在使用高压断路器前，需要对其外观进行检查。

主要包括触头、弹簧机构、操作机构等部件的完好性和正常工作状态。

2. 断路器的安装与接线：安装高压断路器时，需要遵循相关的安装规定和操作步骤。

接线需按照接线图进行，严禁乱接乱动。

3. 断路器的试验与调整：安装后，需要对高压断路器进行试验和调整，确保其正常工作。

主要包括合闸试验、分闸试验、漏电试验等。

4. 断路器的操作注意事项：在操作高压断路器时，需严格遵循操作规程，确认相关开关处于正确位置，并按照正确的操作步骤进行操作。

5. 断路器的维护与保养：定期对高压断路器进行维护和保养，包括清洁、润滑、充实弹簧力等，确保其正常工作。

三、常见高压断路器故障处理方法1. 断路器不能合闸：可能原因有断路器内部零部件损坏、操作机构故障等。

可以检查相关部件是否存在异常，如有异常需及时更换或修复。

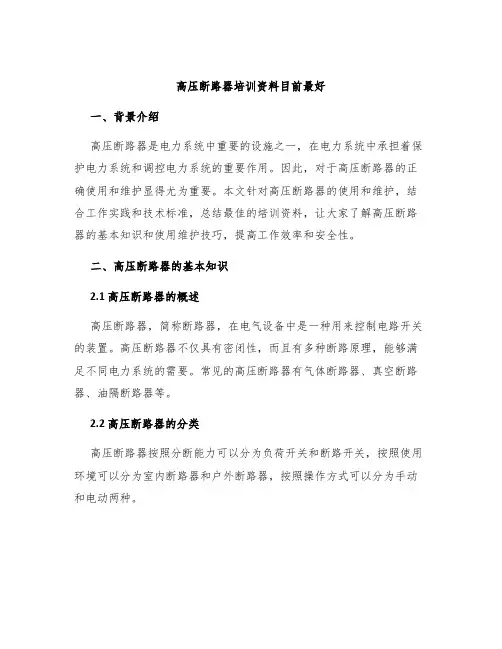

高压断路器培训资料目前最好一、背景介绍高压断路器是电力系统中重要的设施之一，在电力系统中承担着保护电力系统和调控电力系统的重要作用。

因此，对于高压断路器的正确使用和维护显得尤为重要。

本文针对高压断路器的使用和维护，结合工作实践和技术标准，总结最佳的培训资料，让大家了解高压断路器的基本知识和使用维护技巧，提高工作效率和安全性。

二、高压断路器的基本知识2.1 高压断路器的概述高压断路器，简称断路器，在电气设备中是一种用来控制电路开关的装置。

高压断路器不仅具有密闭性，而且有多种断路原理，能够满足不同电力系统的需要。

常见的高压断路器有气体断路器、真空断路器、油隔断路器等。

2.2 高压断路器的分类高压断路器按照分断能力可以分为负荷开关和断路开关，按照使用环境可以分为室内断路器和户外断路器，按照操作方式可以分为手动和电动两种。

2.3 高压断路器的运行原理高压断路器一般由断路器主体、电动机机构、操作机构、控制电器、触头等组成。

操作机构用于控制主体的开合动作，电动机机构用于带动运动机构的运动，触头用来接触和分离电路。

2.4 高压断路器的使用特点高压断路器在使用过程中，具有一系列特点，如操作可靠、引弧可控、停电维护方便等。

三、高压断路器使用和维护在高压断路器的使用和维护过程中，需要掌握一些基本技能和方法。

3.1 操作技巧高压断路器的操作技巧包括断路器的合闸、分闸和检查，需要严格按照操作规程进行操作。

3.2 日常维护高压断路器日常维护包括检查油位、检查铜触头、擦拭绝缘材料等内容。

定期对断路器进行维护可以减少故障率，避免意外事故的发生。

3.3 故障排除高压断路器故障排除需要根据故障类型和发生原因采取不同的措施。

一般需要进行设备检查和检测，逐步筛查和排除故障。

四、高压断路器培训资料推荐4.1 《高压开关设备操作维护》该资料为高压开关设备操作和维护方面的教材，以国家标准为依据，包含了高压开关设备的基础、构造、工作原理和操作、维护等内容，对于高压断路器的使用和维护提供了很好的参考。

高压断路器对高压断路器的要求1、在正常情况下能开断和关合负载电流，能开断和关合空载长线或电容器组等电容性负荷电流，以及能开断空载变压器或高压电动机等电感性小负荷电流。

2、在电网发生故障时能将故障从电网上切除。

3、要尽可能缩短断路器切除故障的时间，以减轻电力设备的损坏和提高电网的稳定性。

4、能配合自动重合闸进行多次合闸和断开。

高压断路器的铭牌数据意义1、高压断路器基本技术参数(1)＞额定电压：是指断路器正常工作时的工作电压，以kV为单位。

(2)、最高工作电压：在实际运行中，由于系统调压的需要，电网的电压允许在一定范围内变动，因此断路器的实际工作电压可能比额定高出10%~15%0断路器应能在最高工作电压下长期运行，这一电压称为断路器的最高工作电压。

(3)、额定电流：是指断路器可以长期通过的工作电流。

(4)、额定开断电流(又称额定短路开断电流)：是指在额定电压下断路器能开断而不妨碍其继续正常工作的最大短路电流，以KA为单位。

(5)、热稳定电流(又称短时耐受电流)：是指在某一规定的短时间t内断路器能承载的电流有效值，用KA表示。

短时耐受电流通过的时间，通常规定为1、2、3、5秒。

一般规定取3s为标准。

(6)、动稳定电流(又称峰值耐受电流)：是指断路器在合闸位置时所能耐受的最大峰值电流，以KA表示。

一般规定其值应为额定开断电流的2.5倍。

(7)、额定短路关合电流(又称额定短路接通电流)：是指断路器在额定电压下能正常接通的最大短路电流(峰值)，以KA表示。

断路器在接通此电流时，不应发生触头的熔焊或严重烧损。

断路器的额定短路关合电流应等于其峰值耐受电流。

(8)、开断时间(又称全开断时间)：是指从断路器的操动机构接到开断指令起，到三相电弧完全熄灭为止的一段时间。

开断时间可划分为分闸时间和燃弧时间两部分。

(9)、机械寿命及电寿命：机械寿命即允许空载或正常负荷的分合次数，电寿命指连续分合额定短路电流的次数。

检修周期期间若开关切断故障电流次数越多，则机械寿命次数越少。

高压断路器名词解释1. 什么是高压断路器高压断路器是一种用于保护电力系统安全运行的电气设备，主要用于控制和分断高压电路中的电流。

它能够在电路发生故障时迅速切断电源，以保护电器设备和人员的安全。

高压断路器广泛应用于电力输配电系统、工业企业等领域，对电力系统的安全稳定运行起到重要作用。

2. 高压断路器的结构和工作原理2.1 结构高压断路器通常由以下几个主要部件组成： - 断路器主体：用于容纳和装配其他部件，通常由绝缘材料制成，能够承受高压电场和断电时的电压冲击。

- 开关机构：用于控制断路器的开关动作，包括开关门、合闸和分闸的机械装置。

- 触头系统：用于进行电流的导通和分断，通常由固定触头和动触头组成。

- 弧重整器：用于在断开电路时消除电弧和重整电流，通常通过低压电路或磁力装置来实现。

- 绝缘系统：用于保证断路器在运行中的绝缘性能，包括绝缘支撑、绝缘罩等。

2.2 工作原理高压断路器的工作原理可以概括为以下几个步骤： 1. 分闸：当需要切断电路时，开关机构首先将断路器的触头迅速分离，使电流断开。

2. 弧灭：在触头分离的瞬间，电弧会在断路器的触点间产生，此时弧重整器会提供足够的能量来灭弧。

3. 绝缘恢复：在电弧灭后，断路器的绝缘系统会恢复到正常状态，以确保绝缘性能。

4. 合闸：如果需要恢复电路供电，开关机构会将断路器的触头迅速合上，使电流恢复流动。

3.1 分类根据不同的分类标准，高压断路器可以分为多种类型，常见的分类方式包括： -根据工作电压等级：低压断路器、中压断路器、高压断路器等。

- 根据断开电流能力：小型断路器、中型断路器、大型断路器等。

- 根据断开方式：油浸式断路器、真空断路器、气体断路器等。

3.2 应用高压断路器广泛应用于以下领域： 1. 电力输配电系统：用于保护电力系统的设备，在电网异常时能够迅速切断电源，避免事故扩大。

2. 工业企业：用于保护重要的电气设备，避免电气事故造成生产停工和经济损失。

高压断路器的构造及工作原理高压断路器是一种用于开关高电压电路的电气设备，通常被用于电力系统中，对于保护线路以及设备的安全存在着至关重要的作用。

其构造与工作原理十分复杂，需要通过多个部件的紧密协作来完成其功能，本文将着重介绍这些方面的内容。

一、高压断路器的构造高压断路器通常由两个主要部分构成，一个是本体部分，另一个则是操作机构部分。

本体部分通常包括下列部件：1. 导电材料：高压断路器的导电材料通常为铜或铝，由于铜的导电性更好，但重量和价格更高，所以在实际使用过程中还需根据不同的需求选择不同种类的金属材料。

2. 弧熔室：高压断路器的弧熔室通常由高温抗磨蚀的材料制成，比如说铜铬合金等，其主要作用是将电路中产生的弧光收束在一定的区域内，限制弧光的延伸范围，从而确保电路的安全性。

3. 绝缘材料：高压断路器需要借助绝缘材料来确保电路的安全性，绝缘材料通常由瓷瓶、油池、绝缘子以及绝缘套等部件组成。

操作部分通常包括：1. 电磁铁：高压断路器中的电磁铁通过电磁吸引力来控制电路的开关，通常需要使用交、直流电源。

2. 整流器：在交流电源供应的情况下，整流器通过将交流电源转换为直流电源的方式来确保电路的稳定性。

3. 控制电路：控制电路是高压断路器的核心，其通过控制电磁铁的电流，来控制断路器的开断过程，从而确保电路的正常运行。

二、高压断路器的工作原理高压断路器的工作原理是在开关断路器时，强迫产生一种感应电动势或者介质击穿放电来切断电路。

一般情况下，断路器在实际的操作过程中，需要满足下列条件：1. 能够在电流过载或短路时迅速开断电路。

2. 能够在电压异常情况下保护电路，避免电路承受由于电压异常产生的损害。

3. 能够在高温环境下保障电路的安全性。

4. 能够满足在正常工作状态下的设计要求，如最大电流负载和最大额定电压等。

5. 具备能够自动再连接的能力，从而确保电路的稳定性和可靠性。

当工作电流低于额定值时，断路器工作正常，电弧消失后，通电回路立即恢复正常，并能承受额定电压下的常用负荷;当工作电流高于额定值时，断路器可迅速切断电流，避免电器和电缆的损伤，并且保证可靠的过载保护，具有过载保护能力。

高压断路器基本知识目录一、高压断路器概述 (3)1.1 高压断路器的定义 (3)1.2 高压断路器的作用 (4)1.3 高压断路器的分类 (5)二、高压断路器的主要技术参数 (6)2.1 额定电压 (7)2.2 额定电流 (7)2.3 额定功率 (8)2.4 开断容量 (9)2.5 分断能力 (10)2.6 噪声与振动 (11)三、高压断路器的结构原理 (12)3.1 导电部分 (13)3.3 操作机构 (15)四、高压断路器的使用与维护 (16)4.1 使用环境要求 (16)4.2 安装与调试 (17)4.3 运行维护注意事项 (18)4.4 常见故障及处理方法 (19)五、高压断路器的选择与使用 (21)5.1 选择依据 (21)5.2 适用场合 (22)5.3 使用注意事项 (23)六、高压断路器的保护功能 (24)6.1 过载保护 (25)6.2 短路保护 (26)6.3 过电压保护 (27)七、高压断路器的未来发展 (30)7.1 新型材料的应用 (31)7.2 智能化发展 (32)7.3 绿色环保 (33)八、高压断路器实验与标准 (34)8.1 试验项目 (35)8.2 试验方法 (37)8.3 相关标准 (38)九、高压断路器安全操作规程 (39)9.1 一般规定 (41)9.2 操作程序 (42)9.3 安全措施 (43)十、高压断路器培训与教育 (44)10.1 培训内容 (45)10.3 培训目标 (48)一、高压断路器概述高压断路器是一种用于电力系统中的重要设备，其主要功能是保护电路和控制电力供应。

它能够在电路中出现异常情况时迅速切断电流，以防止设备损坏和安全事故的发生。

高压断路器广泛应用于电力传输、配电和用电系统中，是保障电力系统安全运行的关键设备之一。

高压断路器的种类多样，根据其结构、使用环境和功能需求的不同，可分为多种类型。

根据使用环境和条件的不同，有户外型和户内型断路器；根据操作方式的不同，有手动操作和自动操作断路器；根据电压等级的不同，有高压和低压断路器等。

高压断路器工作原理及故障分析一、高压断路器工作原理高压断路器是电力系统中一种关键的电器设备，用于在故障发生时切断电路并保护设备和人员安全。

其工作原理主要包括断路器的工作方式、操作机构和保护动作等方面。

1. 断路器的工作方式断路器是一种能够在电路中断开和合上的开关装置。

在正常情况下，电流可以通过断路器，而在故障发生时，断路器会迅速切断电路，以保护设备和人员安全。

断路器的工作方式一般分为手动和自动两种。

手动方式是通过人工操作来切断电路，而自动方式则是通过保护装置感知电路中的故障信号，自动切断电路。

2. 操作机构断路器的操作机构是实现断路器闭合和断开的关键部件。

一般由电磁铁、弹簧机构和手动操作机构组成。

在闭合时，电磁铁吸合使得断路器闭合；在断开时，弹簧机构会迅速将断路器切断电路。

而手动操作机构则是为了在紧急情况下，人工操作来切断电路。

3. 保护动作断路器在工作时，还需要考虑保护电路和设备的作用。

当电路中发生故障时，断路器需要能够迅速切断电路，并且不会受到过大的电流冲击。

保护动作是断路器工作原理中至关重要的一环。

二、高压断路器的故障分析即使是高质量的断路器也会出现故障，因此对断路器的故障进行分析是非常重要的。

高压断路器的故障可以分为机械故障和电气故障两种。

1. 机械故障机械故障主要包括断路器闭合不良、断开不良以及机构故障等。

闭合不良可能是由于电磁铁的故障或操作机构的问题，导致断路器无法闭合。

而断开不良则可能是由于弹簧机构的问题或者内部零件的磨损导致。

机构故障一般是由于长期使用或者外部冲击造成的，可能会导致机械连接部件的变形或者磨损。

2. 电气故障电气故障主要包括过电流故障和绝缘故障。

过电流故障可能是由于断路器的保护动作不灵敏或者设备故障，导致断路器无法迅速切断电路而受到过大的电流冲击。

而绝缘故障可能是由于断路器内部绝缘材料老化或者绝缘距离不足导致。

针对高压断路器的故障，对其进行定期的检查和维护是非常重要的。

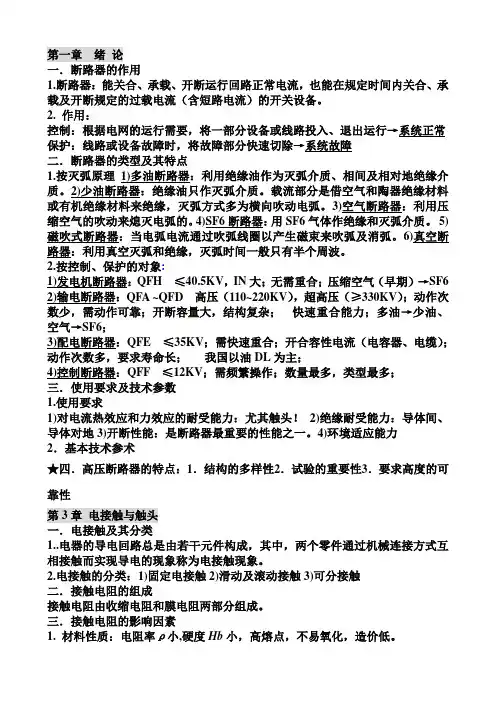

第一章绪论一．断路器的作用1.断路器：能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流（含短路电流）的开关设备。

2. 作用：控制：根据电网的运行需要，将一部分设备或线路投入、退出运行→系统正常保护：线路或设备故障时，将故障部分快速切除→系统故障二．断路器的类型及其特点1.按灭弧原理1)多油断路器：利用绝缘油作为灭弧介质、相间及相对地绝缘介质。

2)少油断路器：绝缘油只作灭弧介质。

载流部分是借空气和陶器绝缘材料或有机绝缘材料来绝缘，灭弧方式多为横向吹动电弧。

3)空气断路器：利用压缩空气的吹动来熄灭电弧的。

4)SF6断路器：用SF6气体作绝缘和灭弧介质。

5)磁吹式断路器：当电弧电流通过吹弧线圈以产生磁束来吹弧及消弧。

6)真空断路器：利用真空灭弧和绝缘，灭弧时间一般只有半个周波。

2.按控制、保护的对象:1)发电机断路器：QFH ≤40.5KV，IN大；无需重合；压缩空气（早期）→SF62)输电断路器：QFA ~QFD 高压（110~220KV），超高压（≥330KV）；动作次数少，需动作可靠；开断容量大，结构复杂；快速重合能力；多油→少油、空气→SF6；3)配电断路器：QFE ≤35KV；需快速重合；开合容性电流（电容器、电缆）；动作次数多，要求寿命长；我国以油DL为主；4)控制断路器：QFF ≤12KV；需频繁操作；数量最多，类型最多；三．使用要求及技术参数1.使用要求1)对电流热效应和力效应的耐受能力：尤其触头！2)绝缘耐受能力：导体间、导体对地3)开断性能：是断路器最重要的性能之一。

4)环境适应能力2．基本技术参术★四．高压断路器的特点：1．结构的多样性2．试验的重要性3．要求高度的可靠性第3章电接触与触头一．电接触及其分类1..电器的导电回路总是由若干元件构成，其中，两个零件通过机械连接方式互相接触而实现导电的现象称为电接触现象。

2.电接触的分类：1)固定电接触2)滑动及滚动接触3)可分接触二．接触电阻的组成接触电阻由收缩电阻和膜电阻两部分组成。

高压断路器的操作回路原理分析1.高压断路器的操作回路1.1高压断路器简介高压断路器又称高压开关，是电力系统中最重要的控制电器设备，它可以控制线路的断开的合闸。

发电机、变压器、高压输电线路、电抗器、电容器等多种电气设备的投运或停运是由相连断路器的合闸或分闸来实现的。

运行中一次设备发生故障时，继电保护装置动作，跳开（分闸）离故障设备最近的断路器，使故障设备脱离运行电源。

断路器是电力系统操作频繁的设备。

断路器的类型很多，就基本结构而言，是由开断元件、支撑和绝缘件、传动元件、基座、操动机构五个基本元件构成。

根据断路器所采用的灭弧介质，可分为油断路器、压缩空气断路器、SF6（六氟化硫）断路器、真空断路器四种类型。

1.2操作回路简介发电厂和变电所中的断路器，大部分不是直接在断路器操动机构上操作的，而是采取与操作回路配合使用。

一般断路器的均要求远方可以操作，就是在控制室可以对远在几十米或几百米外的断路器进行操作。

操作时，必须有发出电流脉冲的机构，经过操作回路，对断路器进行控制。

如果发出电流脉冲的是保护装置，则为保护跳合闸；如果是操作开关，则为手动跳合闸；如果是后台系统，则为遥控跳合闸。

在发出电流脉冲的机构与断路器的操动机构之间的部分，称为操作回路。

国内的保护装置大部分自带操作回路，其主要功能有：1）能进行远方手动合闸、分闸，能由继电保护、自动装置实现跳、合闸。

2）正常运行时，能指示断路器的分、合闸位置状态。

3）能保证跳合闸回路操作结束时，由断路器辅助接点进行断弧，以保护继电保护装置的接点输出。

（保持功能）4）能监视操作电源是否正常，能监视下次操作时回路是否正常。

5）有防止断路器连续重复合、跳的“跳跃”闭锁装置。

6）对液压操作机构应有液压降低压锁功能。

（一般为35KV 以上电压等级的断路器才会使用SF6液压机构。

）1.3操作回路原理图上图为一个典型操作回路应用图。

方框内为操作回路原理图，方框外为操作回路的应用接线，两相对照，以助于理解。

高压断路器培训资料(好)高压断路器是一种用于保护电力系统的重要设备。

它在电力系统中起着关键的作用，能够隔离故障电流，减少对电力系统的损害。

为了正确使用高压断路器，确保电力系统的安全运行，培训是必不可少的。

本文将介绍高压断路器的培训资料，以帮助读者了解高压断路器的原理、使用方法和维护要点。

高压断路器的培训资料主要包括以下几个方面内容：高压断路器的工作原理、安装和调试、操作方法、故障排除和维护保养。

首先，高压断路器的工作原理是理解和掌握的基础。

高压断路器是通过在电流超过额定值时迅速打开断路器来实现断电的。

当电力系统中发生故障时，高压断路器会迅速断开电路，阻止故障电流流过，保护电力设备的安全运行。

其次，安装和调试是使用高压断路器的前提。

高压断路器的安装需要注意一系列的操作步骤，包括正确选择安装位置、固定断路器、连接电路和接地等。

在完成安装后，还需要进行调试工作，确保高压断路器的各项功能正常。

接下来，操作方法是培训资料的重要内容之一。

高压断路器的正确操作对于保护电力系统至关重要。

培训资料应包括高压断路器的启动、停止和切换操作等基本技巧，以及应急情况下的操作流程。

操作者应熟悉高压断路器的各种指示灯和按钮，能够快速、准确地做出反应。

此外，故障排除是高压断路器培训资料中不可或缺的一部分。

高压断路器在运行过程中可能会出现各种故障，如过载、短路等。

培训资料应包括故障现象的判断和处理方法，以及故障发生后的紧急措施。

操作者应掌握故障排除的基本原理和技巧，便于快速准确地处理故障，防止损坏电力设备。

最后，维护保养是保证高压断路器长期稳定运行的重要环节。

培训资料应包括高压断路器的日常维护保养和定期检修，包括清洁、润滑、紧固等工作。

操作者应定期检查高压断路器的各项指标，如温度、压力、电流等，及时发现和处理问题。

综上所述，高压断路器的培训资料包括工作原理、安装和调试、操作方法、故障排除和维护保养等多个方面的内容。

通过培训，操作者能够全面掌握高压断路器的使用要点，确保电力系统的安全运行。

高压断路器知识1、什么是断路器？断路器是指能开断、关合和承载运行线路的正常电流，并能在规定时间内承载、关合和开断规定的异常电流（如短路电流）的电器设备，通常也简称为开关。

2、高压断路器的主要作用是什么？1）在关合状态时应为良好的导体，不仅对正常电流而且对规定的短路电流也应能承受其发热和电动力的作用；2）对地及断口间具有良好的绝缘性能；3）在关合状态的任何时刻，应能在不发生危险过电压的条件下，在尽可能短的时间内开断额定短路电流以下的电流；4）于开断状态的任何时刻，应能在断路器触头不发生熔焊的条件下，在短时间内安全地关合规定地短路电流。

3、高压断路器有哪些分类？断路器根据其灭弧原理可分自动产气、磁吹、多油、少油、压缩空气、真空和六氟化硫等类型，其操动机构有手动、电磁、弹簧、气动和液压等类型。

目前使用较多地是少油、真空和六氟化硫三种型式。

4、断路器的结构可以分为哪几个部分？高压断路器的结构，原则上可以分为四个部分，即导电回路、灭弧装置、绝缘与支撑系统和操动机构。

另外还包括传动装置和控制系统等部件。

5、高压断路器的型号代表什么意思？高压断路器的全部型号包括以下几部分：1）第一个拼音文字表示断路器的种类，即S－少油，D－多油，K－压缩空气，Z-真空，L－六氟化硫，Q－自产气，C－磁吹；2）第二个拼音文字表示使用场合，即N－户内，W－户外；3）拼音文字后的数字依次表示设计序列、额定电压、额定电流和额定开断电流；4）在额定电压后面有时增加1个拼音文字，用来表示某种特殊性能，如G－改进型，D－增容，W－防污，Q－耐震。

6、高压断路器机构的型号代表什么意思？1）第一位字母为代表操动机构的汉语拼音（即C）；2）第二个字母代表机构的类型，如S－手动，D－电磁，J－电动机，T－弹簧，Q－气动，Z－重锤，Y－液压；3）第三位数字表示设计序列；4）第四部分的数字代表最大合闸力矩以及其他特征标志。

7、什么叫油断路器，它有哪两种实用型式？油断路器是指利用变压器油作为灭弧和绝缘介质的断路器。

电器学第六章高压断路器（第1-5节）课堂笔记及练习题主题：第六章高压断路器（第1-5节）学习时间： 2017年1月2日--1月8日内容：一、本周知识点及重难点分布表14-1 本周知识点要求掌握程度一览表二、知识点详解【知识点1】高压电器概述高压电器在电力系统中承担着电能的生产、传输、分配和输电系统的保护任务。

1、高压电器分类一般分为开关电器、测量电器和限流与限压电器。

开关电器主要用于关合与开断正常或故障电路、或用于隔离高压电源，可分为高压断路器、高压熔断器、负荷开关、隔离开关、接地开关。

测量电器可分为电流互感器、电压互感器。

限流与限压电器又可分为电抗器、避雷器。

2、对高压电器的主要要求以断路器为例，要可以：（1）开断短路故障。

（2）关合短路故障：主要针对“预伏故障”而言，关合能力以关合电流的峰值来表示。

（3）快速分断：快速分断短路故障，减弱短路电流对电气设备的危害；（4）自动重合闸：发生短路故障时，根据继电保护装置发出的信号，断路器开断故障电路；经过短时间后又自动关合。

若重合后短路故障仍未消除，则断路器将再次开断电路。

此后，有时由运行人员在断路器开断一定时间后再次发出合闸信号，使之关合电路，称为强送电。

若强送电后故障仍未消除，断路器还需开断一次断路故障。

这个操作过程称为“自动重合闸操作顺序”，并表示为合分合分分----t θ，其中θ为自动重合闸无电流间隔时间。

通常取0.3~0.5s ；t 为两次合分的间隔时间，一般为180s 。

（5）允许合分次数（寿命）：高压断路器的机械寿命一般为2000次，高压断路器的电寿命一般为数千次。

图14-1 断路器的开断时间r t —继电保护时间，210t t t +=—断路器的全开断时间，0t t t r s +=—短路故障时间3、主要技术参数（1）额定电压，它是高压电器的标称电压，也是其正常工作时的线电压（有效值）。

我国高电压电器产品的电压等级有3、6、10、20、35、66、110、220、330、500kV 等。

1．断路器的其它参数定义：◎开断时间：断路器的操动机构接到开断指令（通常是指脱扣电磁铁的线圈接通）起到三相电弧完全熄灭为止的一段时间。

开断时间为分闸时间与燃弧时间之和。

分闸时间是指断路器接到分闸指令起到首先分离相的触头刚分开为止的一段时间。

这段时间通常主要和断路器及所配操动机构的机械特性有关，不受开断电流大小的影响，可看成一个定值。

燃弧时间是指自首分离相的触头刚分开起到三相电弧完全熄灭为止的一段时间。

这段时间可以随开断电流的大小而改变。

◎合闸时间：断路器的操动机构接到合闸指令（通常是指合闸电磁铁的线圈接通）起到各相触头均接触时止的一段时间。

合闸时间的长短主要取决于断路器的操动机构及中间传动机构的机械特性。

合闸时间一般在0.1-0.2s的范围内。

但合闸线圈的通电时间不超过100ms。

◎分闸时间：断路器的操动机构接到分闸指令（通常是指分闸电磁铁的线圈接通）起到各相触头均完全断开相对静止的一段时间。

分闸时间的长短主要取决于断路器的操动机构及中间传动机构的机械特性。

分闸时间一般在0.05-0.1s的范围内。

但分闸线圈的通电时间不超过60ms。

◎弹跳时间是指首相动静触头接触后（动触头至开距终点）到末相动触头完全合闸静止的一段时间。

额定操作顺序：指有自动重合闸要求的断路器的额定操作顺序按GB1984-89规定为：分-θ-合分-t-合分。

其中θ为自动重合闸的无电流间隔时间，指自断路器各相中的电弧完全熄灭丐到任意相因预击穿而再次通过电流止的一段时间，其值规定为0.3s或0.5s，t规定为180s。

“合分”操作指断路器合闸后，无任何有意延时立即进行分闸的操作。

合分操作中断路器静触头直接接触的时间称为合分时间（金属短接时间），断路器在重合闸后再次开断时，开断电流不允许有任何降低。

没有自动重合闸要求的断路器的额定操作顺序按GB1984-89规定为：分-t-合分-t-合分其中t规定为3s。

2．高压电器的一般知识☆高压断路器，它是一种具有很强灭弧能力的开关电器。
