高压断路器的技术参数

高压断路器的技术参数

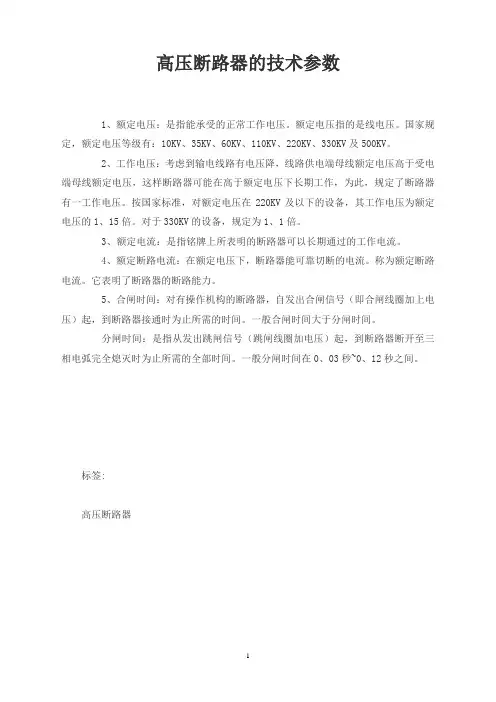

高压断路器的技术参数
1、额定电压：是指能承受的正常工作电压。

额定电压指的是线电压。

国家规定，额定电压等级有：10KV、35KV、60KV、110KV、220KV、330KV及500KV。

2、工作电压：考虑到输电线路有电压降，线路供电端母线额定电压高于受电端母线额定电压，这样断路器可能在高于额定电压下长期工作，为此，规定了断路器有一工作电压。

按国家标准，对额定电压在220KV及以下的设备，其工作电压为额定电压的1、15倍。

对于330KV的设备，规定为1、1倍。

3、额定电流：是指铭牌上所表明的断路器可以长期通过的工作电流。

4、额定断路电流：在额定电压下，断路器能可靠切断的电流。

称为额定断路电流。

它表明了断路器的断路能力。

5、合闸时间：对有操作机构的断路器，自发出合闸信号（即合闸线圈加上电压）起，到断路器接通时为止所需的时间。

一般合闸时间大于分闸时间。

分闸时间：是指从发出跳闸信号（跳闸线圈加电压）起，到断路器断开至三相电弧完全熄灭时为止所需的全部时间。

一般分闸时间在0、03秒~0、12秒之间。

标签:
高压断路器
1。

500kV断路器识图知识点

500kV断路器识图知识点

西安西开LW13A-550/Y
①63GA：SF6低气压报警压力开关
②63GL：SF6低气压闭锁压力开关
③52a 52b：辅助开关
④52T1 52T2：分闸线圈
⑤52C：合闸线圈
⑥M：电机
⑦63HL1：低油压分闸闭锁压力开关
⑧63HL2：低油压合分闭锁压力开关
⑨63HL3：低油压分合分操作闭锁压力开关
⑩33hb：限位开关
11SH1：加热器
128MA/B/C：电机控制自动开关
1348TA/B/C：时间继电器
1488MA/B/C：控制电机接触器
1549MA/B/C：控制电机热继电器
16SH3：加热器
17ML：防爆灯
18WK：温湿度控制器
198D、8D1、8D2：就地直流电源自动开关
208SH1、8SH2：SH1、SH2加热器自动开关2163GAX：SF6低气压报警辅助继电器
2263GLX1、63GLX2：SF6低气压闭锁辅助继电器23R2、R4：电阻
2411-52：手动分、合闸操作开关
2543LR：就地、远方操作开关
2663HL1X：低油压分闸报警辅助继电器
2763HL2X：低油压合分报警辅助继电器
28RE：电源插座
2952YA/B/C：防跳继电器
3047T1、47T2：非全相保护继电器3147TX1、47TX2：配合47T转换继电器3249MX：辅助继电器
338A：照明和插座控制自动开关
34YTB：压板
35SW：门开关（微动开关）
36SH2：加热器
37ML：电子一体化灯管
3863AZ1、64AZ2：复位按钮
控制回路电压：DC110V
电机回路电压：AC220V
电机保护回路电压：DC110V。

500kV升压站基础知识讲解

500kV升压站基础知识讲解

5021、5022、5023）间隔设备
。
19
3 华北网调、河北省调双重调度
❖第一串5012开关间隔设备。 ❖5011-1 、5021-1 、5023-2刀
闸间隔设备。
20
邢南电厂3/2主接线特点
2013年3月
21
邢南电厂3/2主接线概述
邢南电厂500升压站主接线为典 型的3/2（一个半断路器）接线 方式，同名支路（两台主变、 两条线路）交叉布置，高备变 进串，I母线经开关接有3*50的 高压电抗器。
❖ 根据3／2接线特点,很容易理解到线路或变 压器比母线更为重要,所以我们根据断路器 两侧隔离开关如果发生带负荷拉闸事故对 系统影响程度的不同, 来确定拉闸顺序。
31
刀闸操作原则确定：
综述：在倒闸操作过程中 拉开开关后：
在有一条母线或支路停电
时：先拉开需要停电侧的
一侧刀闸，后拉开运行侧
的一侧刀闸。
❖ 失灵启动远跳一般采用925（四方为125 ） 经就地去跳对侧两个开关。因为925 （四方 为125 ）就地判据较多。
44
失灵保护
150 150
150
150
45
重合闸
❖ 重合闸有综重重合闸、三相重合闸单相重 合闸、停用功能。邢南电厂采用单相重合 闸方式及停用方式。
❖ 重合闸起动方式有两种，一是由线路保护 跳闸起动重合闸；二是由跳闸位置起动重 合闸。邢南电厂这两种重合闸方式均采用 。
34
同名支路为什么要交叉配置
35
500系统保护
2013年3月
36
500系统保护概述
① 线路保护 ② 母线保护 ③ 断路器保护 ④ 高压电抗器保护
⑤ 除非电量及失灵保护外，一套保护动作一 组跳闸圈。

高压开关基础知识

高压开关基础知识

29
西门子550GIS
Principle of GIS Design
30
开关图解

进（出）线间隔图示
Principle of GIS Design
31
开关图解

隔离开关
Principle of GIS Design
32
D. 主接线图
Principle of GIS Design
33
电气主接线图1
以上反应可以看作SF6气体在电弧作用下的第一段。4 + S 2S2F2 SF4 + 3S
Principle of GIS Design
10
电弧作用下SF6分解物的性质
SF4 S2F2 SF2 破坏肺部，影响呼吸系统
刺激气体，影响呼吸系统
SF6
S + 6F
Principle of GIS Design
9
在上述复合过程中，也有少部分SF6气体与电极材料发生反应。以铜-钨电极为例： 4SF6 + W + Cu 4SF4 + WF6 + CuF2 2SF6 + W + Cu 2SF2 + WF6 + CuF2 4SF6 + W + Cu 2S2F2 + 3WF6 + CuF2
C.露点法
② ③ ④
空气和四氟化碳的测定方法
矿物油的测定方法：用红外分光光度计进行测定 游离酸的测定方法 可水解氟化物的测定方法：用比色分光光度分析法和氟离子选择电极两种方法
⑤
Principle of GIS Design
17
SF6和混合气体
主要是和N2的混合 为什么选择N2？ SF6/N2的混合气体，其电场击穿强度和N2中SF6的浓度及压力有关，通常情况下，N2 占40%时，电强度几乎无差异变化。 是否能和纯SF6一样做绝缘和灭弧气体？ 由于N2只有绝缘性能（惰性气体），不具有灭弧的性质，所以SF6/N2混合气体只能 做绝缘介质，不能用作灭弧。

高压断路器上课讲义

高压断路器上课讲义
（2）绝缘 相与相之间、相对地之间及断口之间具有良好的绝缘性能， 能长期耐受最高工作电压，短时耐受大气过电压及操作过电压。
（3）开断 在闭合状态的任何时刻，应能在不发生危险过电压的条件下， 在尽可能短的时间内安全地开断规定的短路电流。
（4）关合 在开断状态的任何时刻，应能在断路器触头不发生熔焊的条 件下，在短时间内安全地闭合规定的短路电流。
断路器开断电路时的各个时间
• t0－继电保护动作时间；t2—燃弧时间； • t1－固有分闸时间；tt－全分闸时间
高压断路器的型号含义
产品名称；S—少油断路器，D—多油补断充路特器性，：LC—－六手氟车式， 化硫（SF6）断路器，Z—真空断路器G－，改K—进压型缩，空W气－防污
断路器，Q—自产气断路器，C—磁型吹，断Q路－器防震型
第七章 高压开关电器
第一节 高压断路器 第二节 隔离开关 第三节 接地开关 第四节 负荷开关 第五节 重合器与分段器
第一节 高压断路器
• 功能： – 通断正常负荷电流 – 自动跳闸，切除短路故障。
• 结构特点： – 有完善灭弧装置 – 无明显可见的断开间隙
符号：
QF
一般与高压隔离开关配合 一起使用，按系统要求完 成各自不同的功能
3、高压断路器的基本类型
• 高压断路器按灭弧介质分类主要有 • （1）油断路器 • （2）压缩空气断路器 • （3）真空断路器 • （4）六氟化硫（SF6）断路器
4、高压断路器的技术参数
• （1）额定电压（kV） • （2）额定电流（A） • （3）额定开断电流（kA） • （4）额定关合电流（kA） • （5）额定热稳定电流（kA） • （6）额定动稳定电流（kA） • （7）合闸时间（s） • （8）分闸时间（s）

断路器操作机构及二次回路基础知识介绍

断路器操作机构及二次回路基础知识介绍
15 / 24
2.3 二次回路原理图
合开闸关回二路次回路要通过继电器远方及其常开常闭触点的就组地合来实现分合闸（正手电 动、电动，就地、远方）、控制回路（油压低闭锁、漏氮闭锁、气压低闭
锁）、三合相闸到不位一致延时分闸、防跳、电动机和油泵控制以及各种信号回路。
S1LA（31/32,41/42）开断 S1LA（157/158） 闭合
Pages: 24
1.1 操作机构的基本知识
1. 操作机构的功能
断路器的操作机构是独立于断路器本体以外的机械操动装置，通 过它可以进行断路器的分合闸操作，其组成逻辑框图如下：
能源
操动 机构
传动 机构
提升 装置
触头
分合 命令
分合 指示
分合 指示
缓冲 装置
2. 操作机构的基本要求
（1） 具有足够的功率，保证所需的分合闸速度； （2） 能够维持断路器在合闸位置，不产生误分闸； （3） 具有自由脱扣、防跳、防慢分、自动复位、闭锁等功能； （4）控制回路可靠，保证分合动作准确连续；
6 / 24
1.2 液压操作机构的组成
储能模块包括储能机构与动力机构。 ➢ 储能机构：储能活塞、储能介质（氮气筒、碟簧）；压力平衡原理 ➢ 动力机构：电动机、油泵等；将低压油变为高压油，电能变为机械能
7 / 24
1.2 液压操作机构的组成
控制模块主要由2个分闸电磁阀、1个合闸电磁阀及换向阀组成； 主要功能：接受分合闸命令使阀门开闭，改变油回路，达到分合闸目的。
合闸命令仍然存在
就地远方 转换开关
行程开关
防跳继电器线圈K7得电 K7触点7-9转到7-8
防跳继电器线圈自保持
合闸中间继电器
防跳试验： 转换开关选择就地、按下合闸按钮（不松手） 按下分闸按钮——跳闸不再合闸

500KV和220KV系统规程及常见故障处理

500KV和220KV系统规程及常见故障处理

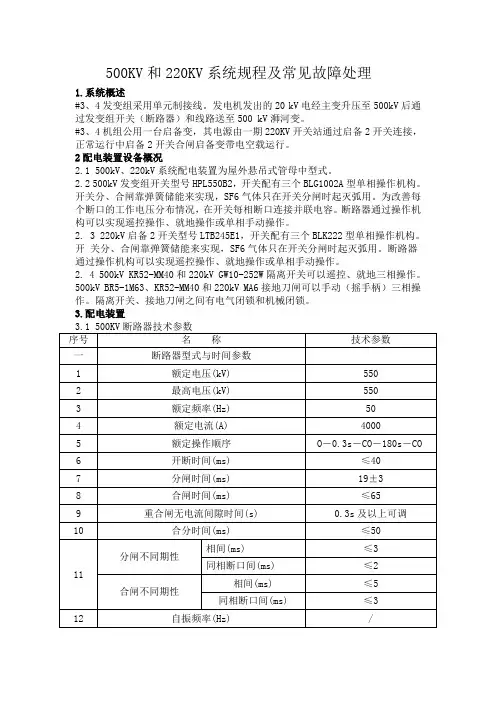

500KV和220KV系统规程及常见故障处理1.系统概述#3、4发变组采用单元制接线。

发电机发出的20 kV电经主变升压至500kV后通过发变组开关（断路器）和线路送至500 kV浉河变。

#3、4机组公用一台启备变，其电源由一期220KV开关站通过启备2开关连接，正常运行中启备2开关合闸启备变带电空载运行。

2配电装置设备概况2.1 500kV、220kV系统配电装置为屋外悬吊式管母中型式。

2.2 500kV发变组开关型号HPL550B2，开关配有三个BLG1002A型单相操作机构。

开关分、合闸靠弹簧储能来实现，SF6气体只在开关分闸时起灭弧用。

为改善每个断口的工作电压分布情况，在开关每相断口连接并联电容。

断路器通过操作机构可以实现遥控操作、就地操作或单相手动操作。

2. 3 220kV启备2开关型号LTB245E1，开关配有三个BLK222型单相操作机构。

开关分、合闸靠弹簧储能来实现，SF6气体只在开关分闸时起灭弧用。

断路器通过操作机构可以实现遥控操作、就地操作或单相手动操作。

2. 4 500kV KR52-MM40和220kV GW10-252W隔离开关可以遥控、就地三相操作。

500kV BR5-1M63、KR52-MM40和220kV MA6接地刀闸可以手动（摇手柄）三相操作。

隔离开关、接地刀闸之间有电气闭锁和机械闭锁。

3.配电装置3.6 500KV电流互感器基本技术参数4 .1 SF6开关操作规定4.1.1新安装或检修的开关，必须经验收合格后才能施加运行电压。

4.1.2开关经检修、备用七天及以上，投运前必须有测量绝缘合格报告。

4.1.3开关送电前应将其保护装置投入，不准无保护将开关投入运行。

4.1.4开关经检修、备用七天及以上，送电前应做分合闸试验或保护传动试验，试验不合格的开关不允许投入运行，试验时开关两侧刀闸必须拉开。

4.1.5具有远方控制的开关，除非特别要求外，不允许就地分合闸操作。

4.1.6电磁机构严禁用手动扛或千斤顶的办法带电拉合闸操作。

高压断路器基本知识

高压断路器基本知识

大的一种设备，使用电压等级为6kV～1000kV。目
前使用较为普遍的是SF6断路器和真空断路器。
概 述
1 高压断路器的额定特性：
1)额定电压；（10kV-1100kV)
2)额定绝缘水平；
3)额定频率；(50Hz)
4)额定电流；(630A-6300A) 5)额定短时耐受电流（热稳定电流,数值与额定短路开断电流 相同）； 6)额定峰值耐受电流；（一般为2.5倍的短路电流值);
2）主回路电阻测量 3）短时耐受电流和峰值耐受电流试验 4）密封试验 5）EMC试验（电磁兼容性试验） 6）常温下机械操作试验 7）短路电流关合和开断试验 8）容性电流开合试验（线路、电缆） 9）温升试验 10）无线电干扰试验 11)SF6气体微量水份测试 以上为强制的型式试验项目，此外还有适用时的试验项目，详 见标准。
2）使用寿命长
满容量开断一般为20次。
3）开断性能好
开断大电流、容性和感性负载、近区故障特性好。
气体绝缘金属封闭开关设备
3 气体绝缘金属封闭开关设备（GIS）
GIS是将断路器、隔离开关、电压互感器、电流互
感器、避雷器、母线等设备封闭在金属容器中，
并充以绝缘气体组成的一种组合电器。
气体绝缘金属封闭开关设备
；
概 述
1 高压断路器的额定特性：
7)额定短路持续时间（1-4s）
8)额定短路开断电流（31.5-63kA） 9)额定短路关合电流（一般为2.5倍的短路电流值） 10)额定操作顺序（0-180s-CO-0.3s-CO,CO-15s-CO) 11)额定时间参量（时间特性）
此外对有特殊要求：
近区开断电流，线路充电开断电流，电缆开断电流，失步开断与关合电 流，电容器组开断电流。

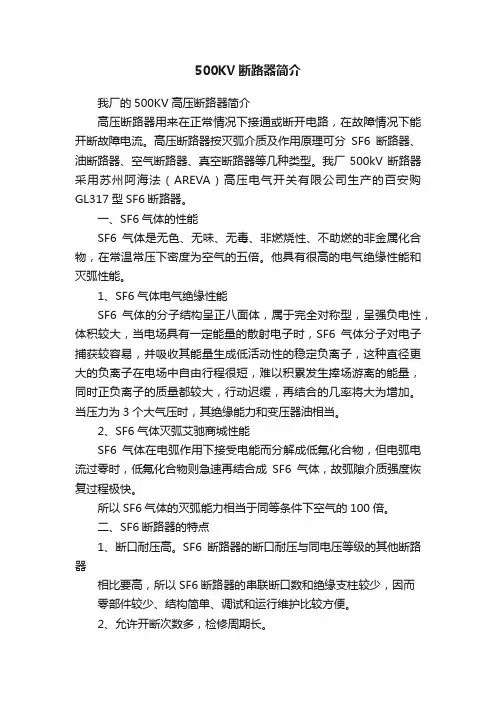

500KV断路器简介

500KV断路器简介

500KV断路器简介我厂的500KV高压断路器简介高压断路器用来在正常情况下接通或断开电路，在故障情况下能开断故障电流。

高压断路器按灭弧介质及作用原理可分SF6断路器、油断路器、空气断路器、真空断路器等几种类型。

我厂500kV断路器采用苏州阿海法（AREVA）高压电气开关有限公司生产的百安购GL317型SF6断路器。

一、SF6气体的性能SF6气体是无色、无味、无毒、非燃烧性、不助燃的非金属化合物，在常温常压下密度为空气的五倍。

他具有很高的电气绝缘性能和灭弧性能。

1、SF6气体电气绝缘性能SF6气体的分子结构呈正八面体，属于完全对称型，呈强负电性，体积较大，当电场具有一定能量的散射电子时，SF6气体分子对电子捕获较容易，并吸收其能量生成低活动性的稳定负离子，这种直径更大的负离子在电场中自由行程很短，难以积累发生捧场游离的能量，同时正负离子的质量都较大，行动迟缓，再结合的几率将大为增加。

当压力为3个大气压时，其绝缘能力和变压器油相当。

2、SF6气体灭弧艾驰商城性能SF6气体在电弧作用下接受电能而分解成低氟化合物，但电弧电流过零时，低氟化合物则急速再结合成SF6气体，故弧隙介质强度恢复过程极快。

所以SF6气体的灭弧能力相当于同等条件下空气的100倍。

二、SF6断路器的特点1、断口耐压高。

SF6断路器的断口耐压与同电压等级的其他断路器相比要高，所以SF6断路器的串联断口数和绝缘支柱较少，因而零部件较少、结构简单、调试和运行维护比较方便。

2、允许开断次数多，检修周期长。

3、开断性能好。

SF6断路器的开断电流大、灭弧时间短，无论开断大电流或小电流，其开断性能都优于其他类型的断路器。

4、占地少、无噪声和无线电干扰、加工精度高、密封性能好、价格昂贵等。

三、我厂500kV百安购断路器简介(一)我厂500kV断路器的结构GL317型SF6断路器由三个独立的单相组成，每相为单柱两断口，整体呈“T”布置。

该型断路器由断路器的极、支架、操动机构、控制箱四大部分组成。

断路器基础知识

断路器基础知识

环境 环境保护
电磁干扰
高压断路器的技术参数
1）额定电压和最高工作电压：额定电压是指断路器在运行中所承受的 正常工作电压。（也就是指断路器长期工作的标准电压） 考虑到输电线路有电压降，线路供电端母线额定电压高于受电端 母线额定电压，这样断路器可能在高于其额定电压下长期工作，为此 断路器出厂时都以最高工作电压进行鉴定。最高工作电压是指断路器 在运行中应能长期承受的最高电压，按国家标准，对于额定电压在 220伏及以下的设备，其最高工作电压为额定电压的1.15倍，对于330 千伏，500千伏的电压等级的设备，规定为1.1倍。 2）额定电流：断路器长期允许通过的最大工作电流，其各部分的发热 温度不超过允许值 。额定电流的大小决定了断路器的触头结构及导 电部分的截面。
高压断路器的类型
通常可按以下两种方式对开关装置进行分类： 1. 按电压等级分： （1）额定电压大于或等于1kV 的开关设备称为高 压开关。如：断路器、负荷开关、隔离开关、高 压熔断器 （2）额定电压低于1kV的开关设备称为低压开关。 如：自动空气开关、接触器、磁力起动器、闸刀 开关、低压熔断器
真空断路器
真空断路器的基本结构
真空断路器的基本结构是由导电部分、绝缘支持件、底座、真空灭孤 室、操动机构和传动部分等所组成。它分为固定式和手车式两种。 真空断路器与操动机构有两种布置方式，即前后布置和上下布置。前 后布置时，操动机构在前，真空灭弧室在后，通过转轴拐臂等部件实 现联动操作；而上下布置时，真空断路器在上，操动机构在下。 电磁操动机构主要由分、合闸电磁铁、支架和锁扣等部件所组成。 真空灭弧室是真空断路器的灭弧和绝缘部件。主要有动触头、静触头、 动端跑弧面、动端法兰、静端法兰、瓷柱、不锈钢支撑法兰、屏蔽罩、 动静导电杆、玻壳和波纹管等，经过清洗由玻璃封装、真空焊、亚弧 焊、排气等工艺程序处理后封装而成。各主要零部件均密封在玻壳中， 玻壳不仅通过动静法兰起到密封作用，还能起到绝缘作用。波纹管系 一动态密封的弹性元件，通过真空灭弧室在操动机构的作用下可完成 分合闸动作，而又不会破坏其真空度。真空灭弧室制造成一个整体， 不能拆装，损坏后应整体更换。

变电普考讲义500kV(理论知识)

变电普考讲义500kV(理论知识)
变电普考讲义500kV（理论知识）
广东电网公司教育培训中心 何伟
基础知识——直流电路 直流电路 基础知识
1.直流电路基本概念：电流、电压、电 位、电势、电阻、电导、功率 2.串联、并联电路的等值电阻 3.欧姆定律，基尔霍夫第一、第二定律 3.
例题
电功率的大小与 ( )无关。 A．时间； B．电压； C．电流； D．阻抗值。 答案：A A
各种中性点接地方式的适用范 围
中性点直接接地：110kV级以上系统 中性点不接地系统：35kV及以下系统 中性点经消弧线圈接地系统： 35kV及以 下系统
消弧线圈作用
因为电力系统架空输电线路和电缆线路 对地的电容较大，当发生单相接地时， 流经接地点的容性电流与电网大小有关， 电网越大容性电流则越大，甚至达100A 以上，致使电弧熄灭困难，会造成较大 的事故。若在变压器中性点加一电感性 的消弧线圈，当发生单相接地时，使其 形成的电感电流与电容电流相抵消，使 接地电流减少，起到消弧的作用，即所 谓电流补偿。
专业知识 ——变压器 变压器
1.分接开关的作用、使用中应注意的问 题 2.大修或新投运变压器投入前的检查、 注意事项
变压器分接开关
变压器调压方式分有载调压和无载调压两种 有载调压是指变压器在运行中可以调节变压器 分接头位置，从而改变变压器变比，以实现调 压目的。 无载调压是指变压器在停电、检修情况下进行 调节变压器分接头位置，从而改变变压器变比， 以实现调压目的 变压器分接头一般都从高压侧抽头，其主要是 考虑：变压器高压绕组一般在外侧，抽头引出 连接方便；高压侧电流小些，引出线和分接头 开关的载流部分导体截面小些，接触不良的影 响好解决
变压器中性点接地方式
110kV及以上变压器中性点接地方式的安排应 尽量保持变电站的零序阻抗基本不变。遇到因 变压器检修等原因使变电站的零序阻抗有较大 变化的特殊运行方式时，应根据规程规定或实 际情况临时处理。 变电站只有一台变压器，则中性点应直接接地 变电站有两台及以上变压器时，应只将一台变 压器中性点直接接地运行，当该变压器停运时， 将另一台中性点不接地变压器改为直接接地。 自耦变压器和绝缘有要求的变压器，中性点必 须直接接地运行。

高低压基础知识培训

高低压基础知识培训

高低压基础知识培训一、基础名词解释1.1.电是什么?答:有负荷存在和电荷变化的现象。

电是一种和重要的能源。

1.2.什么叫电场?答:带电体形成的场,能传递带电体之间的相互作用。

1.3.什么叫电荷?答:物体或构成物体的质点所带的正电或负电。

1.4.什么叫电位?答:单位正电荷在某点具有的能量,叫做该点的电位。

1.5.:什么叫电压?它的基本单位和常用单位是什么?答:电路中两点之间的电位差称为电压。

它的基本单位是伏特。

简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。

1.6、什么是电流？电荷有规则的移动，就形成电流，电流的单位是安，用字母A表示。

1.7、什么叫电阻？导体对电流的阻碍作用称为电阻。

电阻的单位是欧姆，用希腊字母Ω表示。

电阻的大小与材料、长度、横截面积有关。

R=ρL/S ,其中，ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S 表示电阻的横截面积.1.8、电压、电流、电阻间的关系式是什么？对直流电路中I=U/R，I—电流，U—电压，R—电阻。

即为欧姆定律1.9、什么是电流的热效应？电流通过导体时，由于克服导体电阻会产生热。

这种现象称为电流的热效应。

1.10、什么是直流电？电压与电流的大小和方向不随时间的改变而变化的电源。

1.11、什么是交流电？电压和电流的大小和方向均随时间作周期性不断变化的电源。

1.12、什么是线电压？什么是相电压？对于三相五线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。

1.13什么是相电流？什么是线电流？星形接法时三相绕组的三个头(或尾)相接为中性点,(零点).另外三个尾(或头)为三条火线!此时输出(或输入)电流是各相独立的!故称相电流!此接法是最常见的,也是三相四线制输出的唯一接法!(有零线) 三角形接法是将三相绕组的头尾相接成为一个三角的环路!从三个头尾的接点引出三条火线.因每条火线都是两相线的交接点,故称线电流.线电流是相电流的1.732倍!此接法限于纯动力电路!(没有零线)</p><p> 也就是说线电流指的是相对于中性线来说的电流，相电流指的是任意两相之间的电流1.14.什么是导体?绝缘体和半导体?答:很容易传导电流的物体称为导体。

电器学 第六章 高压断路器(第1-5节)课堂笔记及练习题

电器学 第六章 高压断路器(第1-5节)课堂笔记及练习题

电器学第六章高压断路器（第1-5节）课堂笔记及练习题主题：第六章高压断路器（第1-5节）学习时间： 2017年1月2日--1月8日内容：一、本周知识点及重难点分布表14-1 本周知识点要求掌握程度一览表二、知识点详解【知识点1】高压电器概述高压电器在电力系统中承担着电能的生产、传输、分配和输电系统的保护任务。

1、高压电器分类一般分为开关电器、测量电器和限流与限压电器。

开关电器主要用于关合与开断正常或故障电路、或用于隔离高压电源，可分为高压断路器、高压熔断器、负荷开关、隔离开关、接地开关。

测量电器可分为电流互感器、电压互感器。

限流与限压电器又可分为电抗器、避雷器。

2、对高压电器的主要要求以断路器为例，要可以：（1）开断短路故障。

（2）关合短路故障：主要针对“预伏故障”而言，关合能力以关合电流的峰值来表示。

（3）快速分断：快速分断短路故障，减弱短路电流对电气设备的危害；（4）自动重合闸：发生短路故障时，根据继电保护装置发出的信号，断路器开断故障电路；经过短时间后又自动关合。

若重合后短路故障仍未消除，则断路器将再次开断电路。

此后，有时由运行人员在断路器开断一定时间后再次发出合闸信号，使之关合电路，称为强送电。

若强送电后故障仍未消除，断路器还需开断一次断路故障。

这个操作过程称为“自动重合闸操作顺序”，并表示为合分合分分----t θ，其中θ为自动重合闸无电流间隔时间。

通常取0.3~0.5s ；t 为两次合分的间隔时间，一般为180s 。

（5）允许合分次数（寿命）：高压断路器的机械寿命一般为2000次，高压断路器的电寿命一般为数千次。

图14-1 断路器的开断时间r t —继电保护时间，210t t t +=—断路器的全开断时间，0t t t r s +=—短路故障时间3、主要技术参数（1）额定电压，它是高压电器的标称电压，也是其正常工作时的线电压（有效值）。

我国高电压电器产品的电压等级有3、6、10、20、35、66、110、220、330、500kV 等。

断路器动特性讲义

断路器动特性讲义

2、速度的早期测量方法 ⑴、电磁振荡器测速
1-运动纸板；2-振动笔； 3-衔铁； 4-振动簧片； 5-线圈； A-刚分、刚合点 电磁振荡器测速原理示意图
运动纸板通过测速杆与动触头连接。当振荡电磁铁线圈中通入50Hz交流电 时，振动笔以100次/s的频率振动，在运动的纸板上绘出周期为10ms的振荡波形 。纸板上波形长度就是触头运动的总行程，行程对应的周波数，就是触头的总 运动时间。在触头运动过程中，由于每相邻波峰间时间间隔为10ms，振动曲线 最大波峰间的厘米数就是触头的最大速度值Vmax。
第二节 断路器机械特性试验
断路器的分合闸时间，分合闸不同期程度，分合闸速度以及线圈的动作电 压等，直接影响断路器的切合性能，并且对继电保护，自动重合闸装置以及系 统的稳定带来极大的影响。
对于高压断路器，刚分速度的降低将使触头的燃弧时间延长，特别是在切 断短路故障时，可能使触头烧损，甚至发生爆炸。而刚合速度的降低，若合闸 于短路故障时，由于阻碍触头关合电动力的作用，将引起触头振动或使其处于 停滞状态，同样容易引起爆炸，特别是在自动重合闸不成功的情况下更是如此 。反之，速度过高，将使运动机械受到过度的机械应力，造成个别部件的损坏 或缩短使用寿命，这是不允许的。
1、术语定义
刚分速度：指开关分闸过程中，动触头与静触头分离瞬间的运动速度。 开关技术条件无规定时，国家标准推荐取刚分后10ms内平均速度作为刚分点 的瞬时速度，并以名义超程的计算点作为刚分计算点。
刚合速度：指开关合闸过程中，动触头与静触头接触瞬间的运动速度。 开关技术条件无规定时，国家标准推荐取刚合前10ms内平均速度作为刚合点 的瞬时速度，并以名义超程的计算点作为刚合计算点。
⑵、转鼓测速仪
1-合闸曲线 2-分闸曲线 A-刚分、刚合点

220kV、500kV变电运维专业考试题库.doc

220kV、500kV变电运维专业考试题库.doc

《220kV、500kV变电运维专业考试题库》一、简答题1、小电流接地系统发生单相接地时有哪些现象？答：小电流接地系统发生单相接地时的现象有：（1）监控系统发接地信号。

（2）如故障点系高电阻接地，则接地相电压降低，其他两相对地电压高于相电压；如系金属性接地，则接地相电压降到零，其他两相对地电压升为线电压。

（3）系统装有消弧线圈时，消弧线圈测控装置出现系统接地信息。

（4）三相电压表的指针不停摆动，这时是间歇性接地。

2、瓦斯保护动作跳闸时，应重点分析哪些因素？答：瓦斯保护动跳闸时，在未查明原因消除故障前不得将变压器投入运行，应重点分析以下因素后，做出综合判断：（1）是否呼吸不畅或排气未尽；（2）保护及直流等二次回路是否正常；（3）变压器外观有无明显反映故障性质的异常现象；（4）气体继电器屮积集气体量，是否可燃；（5）气体继电器中的气体和油中溶解气体的色谱分析结果；（6）必要的电气试验结果：（7）变压器其他继电保护装置动作情况。

3、变压器新安装或大修后，投入后轻瓦斯继电器动作频繁，试分析动作原因，如何处理？答：（1）轻瓦斯的动作原因：可能在投运前未将空气排除，当变压辭运行后，因温度上升, 形成油的对流，内部贮存的空气逐渐上升，空气压力造成轻瓦斯动作。

（2）处理方法：应收集气体并进行化验，密切注意变压器运行情况，如：温度变化，电流、电压数值及音响有何异常，如上述化验和观察未发现异常，故可将气体排除后继续运行。

4、变压器的压力释放阀在运维中有何规定？答：（1）变压器的压力释放阀接点宜作用于信号（2）定期检查压力释放阀的阀芯、阀盖是否有渗漏油等异常现象。

（3）定期检查释放阀微动开关的电气性能是否良好，连接是否可靠，避免误发信号。

（4）采用有效措施防潮防积水。

（5）结合变压器大修应做好压力释放阀的校验工作。

（6）释放阀的导向装置安装和朝向应正确，确保释放通道畅通。

(7)运行中的压力释放阀动作后，应将释放阀的机械电气信号手动复位。

高压断路器

高压断路器

应用越来越广，发展相当迅速，在中压、高压
领域中广泛应用，特别在高压、超(特)高压领域里
更显示出其不可取代的地位。
SF6断路器分类
SF6断路器的结构按照对地绝缘方式的不 同可以分为落地罐式和瓷柱式两种。
瓷柱式（支柱式）SF6断路器系
列性强，可以用不同个数的标准 灭弧单元及支柱瓷套组成不同电 压等级的产品。
命。
优点 1．触头间隙小，整机体积小，操动机构功率小，重量轻。 2．操作时噪声小，不会污染。 3．开断能力强，开断电流大，熄弧时间短，开断次数多， 使用寿命长，一般可达20年左右不需检修。 4．介质强度恢复迅速快，适合于频繁操作，多次重合闸。 5．介质不会老化，不更换，维护工作量小。 6．使用安全，能适用于各种不同的场合，特别是危险场所。 7．触头部分完全密封，工作可靠，通断性能稳定。 8．灭弧室安装调试简单、方便，损坏即可更换。 真空断路器适用于频繁操作和要求高速开断的场合。
需要装设空气压缩机，复杂的压缩空气系统；噪声 大。

2、真空断路器
1．真空绝对压力低于正常大气压的气体稀薄的空间。
2．真空度 真空的程度，用气体的绝对压力值来表示，绝 真空间隙气体稀薄，气体分子的自由行程大，发生碰撞游离的机 会少，击穿电压高，绝缘强度高。 对压力值越低表示真空度越高。
气体间隙的击穿电压随着气体压力的提高而降低， 当气体压力高于1.33×10-2Pa以上，击穿强度迅速降 低，真空断路器灭弧室内的气体压力不能高于此值。 一般出厂时气体压力为1.33×10-5
全世界SF6的产量在1995年大概是8 000t到9 000t之间，
估计现在已突破20万吨（包括储存量）。全世界电力
工业的SF6年用量在7 000t左右，其主要用于断路器和 其它输配电设备。理论上，SF6气体可以回收再利用， 绝不允许泄漏到大气中。然而，在实际运行中，有很 大的泄漏。这些泄漏气体很大部分归因于电力工业。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

220～500kV高压断路器现场验收试验项目规定
1.测量绝缘电阻值。

2.测量直流泄漏电流，试验电压为直流40～60kV。

3.对辅助和控制回路进行2000V、1min工频耐压试验。

4.对SF6.断路器相对地和断口间进行工频耐压试验，耐压值为额定值的80%，断路器应连同附装的并联电容器和并联电阻器一同进行试验。

5.测量回路电阻，用不小于100A的直流电流测量各导电部位的回路电阻，导电回路各个联接部位电阻所占的比例应列入技术条件中。

6.气体及液体介质的检验（生物与化学）。

7.测量断路器内的`SF_6`气体含水量，其值应小于150PPm（体积之比，20℃）。

8.各种辅助设备的检验，如继电器、压力开关、加热器等。

9.测量分、合闸线圈的直流电阻和最低动作电压。

10.测量电阻器、电容器的阻值和容值，测量电容器的介损。

11.测量气体断路器的漏气率和液压（气动）机构的泄漏量。

12.按机械操作试验要求方式，就地和遥控分别进行3.次操作试验，同时测量各机械特性参数。

13.断路器联锁装置的校核试验。

220～500kV高压断路器机械操作试验规定
断路器应连续进行如下方式的5次合分操作而不得发生拒、误动或损坏：
a.在最高电压及最低液（气）压下进行15次。

b.在最低电压及最高液（气）压下进行5次。

c.在最高电压及最高液（气）压下进行5次。

d.在最低电压及最低液（气）压下进行5次。

e.在额定电压和液（气）压下进行10次CO—θ—CO。

θ为产品技术条件所规定的数值。

f.检查断路器联锁装置的可靠性，如防跳，高、低压闭锁，非同期合闸，防止失压慢分等。

g.操作试验中应记录下列参数：
（1）操作压力、电压及变化范围，分合闸线圈中的电流值；
（2）主、辅触头的分合闸速度和特性曲线；
（3）主、辅触头的行程、超程及相间和断口间的同期；
（4）分、合闸时间，线圈中电流的持续时间，主、辅触头的时间配合。

220～500kV高压断路器机械操作试验规定
断路器应连续进行如下方式的5次合分操作而不得发生拒、误动或损坏：
a.在最高电压及最低液（气）压下进行15次。

b.在最低电压及最高液（气）压下进行5次。

c.在最高电压及最高液（气）压下进行5次。

d.在最低电压及最低液（气）压下进行5次。

e.在额定电压和液（气）压下进行10次CO—θ—CO。

θ为产品技术条件所规定的数值。

f.检查断路器联锁装置的可靠性，如防跳，高、低压闭锁，非同期合闸，防止失压慢分等。

g.操作试验中应记录下列参数：
（1）操作压力、电压及变化范围，分合闸线圈中的电流值；
（2）主、辅触头的分合闸速度和特性曲线；
（3）主、辅触头的行程、超程及相间和断口间的同期；
（4）分、合闸时间，线圈中电流的持续时间，主、辅触头的时间配合。

220～500kV高压断路器泄漏试验规定
液压和气动操动机构在充至最高压力后，切断能源，断路器在分、合闸位置下静置24h，当额定压力大于9.8×`10^5`Pa（表压）时，压力降不得大于5%；当额定压力小于9.8×`10^5`Pa （表压）时，压力降不得大于10%。

压缩空气断路器的要求同上。

油断路器充油至最高油位，静置24h不得有任何渗漏。

`SF_6`气体断路器充至最高压力，其年泄漏量除应不大于1%（重量比）外，还应满足工厂的保证值。
