堰流公式

堰流公式
2.实用堰流：0.67＜δ/H＜2.5
水利工程，常将堰作成曲线型，称曲线型实用堰。堰顶加厚，水舌下缘与堰顶为面接触，水舌受堰顶约束和顶托，已影响水舌形状和堰的过流能力。折线型实用堰：水利工程，常将堰作成折线形。
3.宽顶堰：2.5＜δ/H＜10
宽顶堰堰顶厚度对水流顶托非常明显。
水流特征：水流在进口附近的水面形成降落；有一段水流与堰顶几乎平行；下游水位较低时，出堰水流二次水面降。
第

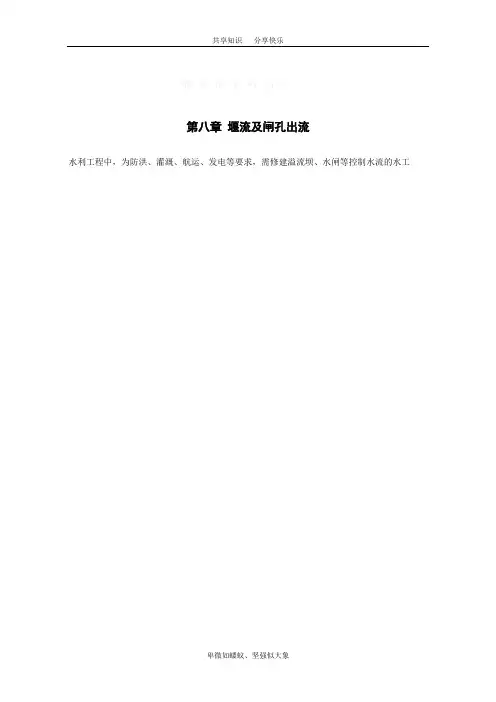

水利工程中，为防洪、灌溉、航运、发电等要求，需修建溢流坝、水闸等控制水流的水工
建筑物。例如，溢流坝、水闸底槛、桥孔和无压涵洞进口等。
堰是顶部过流的水工建筑物。
图1、2中过堰水流均未受闸门控制影响
闸孔出流：过堰水流受闸门控制时，就是孔流
堰流和闸孔出流是两种不同的水流现象。它们的不同点在于堰流的水面线为一条光滑曲线且过水能力强，而孔流的闸孔上、下游水面曲线不连续且过水能力弱。它们的共同点是壅高上游水位；在重力作用下形成水流运动；明渠急变流在较短范围内流线急剧弯曲，有离心力；出流过程的能量损失主要是局部损失。
b/B< 0.2，取b/B＝0.2
P1/H > 3，取P1/H＝3
式中，b——溢流堰孔净宽
B——溢流堰上游引渠的宽度
确定堰顶高程＝上游水位－堰顶水头Hd
由堰流基本公式
采用WES曲线
假定P1/Hd> 1.33，md= 0.502
行进流速可忽略，Hd=Hd0
σs= 1为自由出流
ε= 1-0.2［Ka＋(n-1)KP］H0/nb’
KP = 0 (查表)
Ka = 0.2
b’＝12
n＝5
ε= 1-0.2［0.2＋(5-1)×0］Hd/5×12 = 1-0.0066Hd

流体力学7-8堰流

流体力学7-8堰流

2
2g
H c P 1 v0
v h
2
hc
c
hs hs
自由出流
一、自由式无侧收缩宽顶堰
进口不远处形成一收缩水深，此收缩水深小于堰顶断 面的临界水深，以后形成流线近似平行于堰顶的渐变流 (急流)，水面在堰尾第二次下降。 3 2 0
Q mb 2 g H
10
自由式无侧收缩的宽顶堰公式
Q mb 2 g H 0
2、水力学定义：
堰：在缓流中，为控制水位和流量而设置的顶部溢流的 障壁。 堰流：缓流经堰顶溢流的局部水流现象。堰顶溢流时， 由于堰对来流的约束，使堰前水面壅高，然后堰上水面 跌落，流过堰顶。
2
3、堰的工程应用：
水利工程：溢流堰是主要的泄水建筑物 给排水工程：常用的溢流集水设备和量水设备 实验室常用的流量量测设备
流量加大，坝底处会形成真空，引起坝基 振动，故对大型水坝底部要进行消能处理。
17
1、在所有堰流中，哪种堰流的流量系数最大，哪种堰流 的流量系数最小？ 实用堰流量系数最大，宽顶堰流量系数最小。 2、堰壁的厚度对堰流有何影响？ 堰壁的厚度与堰上水头比值的大小决定了水流溢流的 流动图形。 3、薄壁堰、实用堰、宽顶堰的淹没出流判别条件有什么 区别？ 三者淹没出流的必要条件相同：堰下游水位高出堰顶标 高；但充分条件不同，薄壁堰、实用堰是：下游发生淹 没式水跃衔接。宽顶堰是：下游水位影响到堰上水流由 急流变为缓流即hs>0.8H。 4、堰流流量公式中的流量系数m和m0有什么区别？ Q mb 2 g H 0 3 / 2 m没有计及行近流速 19 3/ 2 m0考虑了行近流速的影响 Q m0b 2 g H
Q mb 2 g H
3．侧收缩的影响

堰流计算公式(精)

堰流计算公式(精)

2 v1 2g
表示1-1断面上测压管水 头的平均值，由此可得 v1 2 g H 0 H 0

H
0 v0 2
2g
H0

1
1
令 z1
p1

H 0
Q kH0 Bv1 kB 1
2g H 0
3/ 2
3/ 2
令m k 1 为流量系数
Q s mB 2g H 0
水力分析与计算
3/ 2
堰流公式分析
通过能量方程推求堰流的水力计算公式如下：
Q s mB 2g H 0
3/ 2
式中 B —堰顶过水净宽； H0—包括流速水头在内的堰前总水头； m —堰的流量系数。 σs—考虑下游水位对泄流影响的系数，称淹没系数，一 般，非淹没溢流时σs=1； ε—侧收缩系数，ε<1，无侧收缩影响时ε=1。
水力分下：
Q s mB 2g H 0
3/ 2
利用公式可以计算泄流量，也可以确定堰顶高程、闸孔尺 寸。 薄壁堰、实用堰和宽顶堰的水力计算，关键是根据堰的边 界几何条件和水流条件，确定堰的流量系数、淹没系数和侧 收缩系数。
水力分析与计算
主持单位: 广东水利电力职业技术学院 黄河水利职业技术学院 参建单位: 杨凌职业技术学院 安徽水利水电职业技术学院 山西水利职业技术学院 四川水利职业技术学院
长江工程职业技术学
水力分析与计算
堰流计算公式
主 讲 人： 王勤香 黄河水利职业技术学院 2014.10
水力分析与计算
堰流公式推导
用能量方程来推求堰流的基本公 式: 以过堰顶水平面为基准面，对 堰前断面0-0和堰顶1-1断面建立能 量方程。

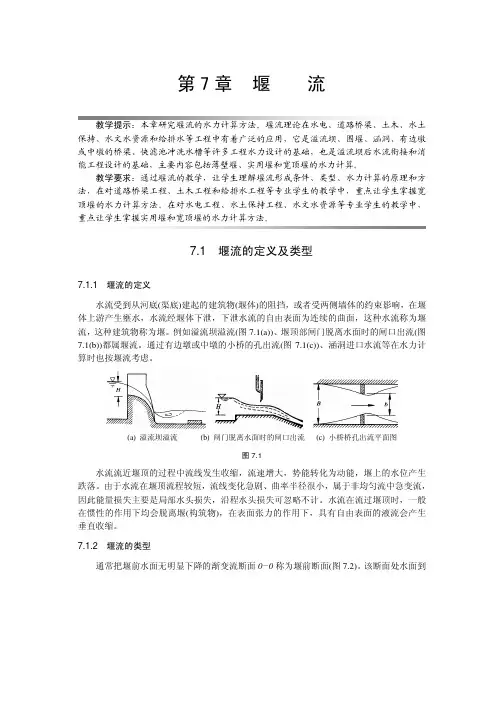

流体力学 第7章堰流

流体力学 第7章堰流
1
α1 + ζ
——流速系数。
·148·
第7章
堰流
·149·
设 m = ϕ k 1 − ξ ， m 称为堰流的流量系数。则：
32 Q = mb 2 g H 0
(7-1)
上式为水流无侧收缩时堰流流量计算的基本公式，对堰顶过水断面为矩形的薄壁堰、 实用堰及宽顶堰流都适合。如堰流存在侧向收缩以及堰下游水位对过堰水流有影响时，应 用上式时必须进行修正。 7.2.1 薄壁堰的水力计算 薄壁堰流的水头与流量的关系稳定， 因此， 常用作实验室或野外流量测量的一种工具。 根据堰口形状的不同，薄壁堰可分为三角形、矩形和梯形薄壁堰。三角形薄壁堰常用于测 量较小的流量，矩形和梯形薄壁堰常用于测量较大的流量。
图 7.4 直角三角形薄壁堰
(1) 汤姆逊(Thompsom)公式： Q = 1.4 H 2.5
3
(7-5)
上 式 中 ， H 必 须 以 米 代 入 ， Q 以 m s 计 。 此 式 适 用 范 围 为 ： 堰 顶 夹 角 θ = 90° ，
H = 0.05 ~ 0.25m 。 (2) 金格公式：
按公式(7-2)计算流量为：
Q = m0 b 2 g H 3 2 = 0.4371 × 0.5 × 2 × 9.8 × 0.33 2 = 0.159 m3 s
7.2.2 实用堰的水力计算 实用堰主要用作水利工程中最常见的挡水和泄流的水工建筑物(溢流坝)或净水建筑物 的溢流设备，它的剖面形式是由工程要求所决定的。如采用混凝土修筑的中、高溢流堰， 堰顶剖面常做成适于过流的曲线形，称为曲线形实用堰(图 7.2(b)), 如采用不便加工成曲线 的条石或其他材料修筑的中、低溢流堰，堰顶剖面常做成折线形，称为折线形实用堰(图 7.2(c))。 实验表明，堰顶曲线形状对曲线形实用堰泄流能力影响最大，因此对堰顶曲线形状的 研究有重要的工程意义。确定堰顶曲线的一般方法是：在一定的水头(又称为定型水头)下， 使它的轮廓接近或稍高于无侧收缩矩形薄壁堰水舌下缘曲线。这样，堰面上的动水压强就 等于或稍大于大气压强，而不发生真空，这种堰称为非真空堰。从能量转化观点来看，如 果曲线形实用堰堰顶曲线高出无侧收缩矩形薄壁堰水舌下缘曲线越多(图 7.5(a))， 堰面对水 舌顶托作用越大，堰面压强越大，堰顶水流的压能和势能也越大，由上游水流的势能所转 化的动能则越小，即流速越小，因此流量越小，对溢流就越不利。

水力学课件第7章_堰流

水力学课件第7章_堰流

堰流的分类
堰宽b 堰顶水头H 堰高P1 堰顶厚度δ 堰高P2 δ 堰顶厚度
H
H δ 堰顶厚度
堰的外形及厚度不同，其能量损失及过水能 力也会不同
δ/H<0.67
薄壁堰流 0.67<δ/H<2.5 实用堰流 2.5<δ/H<10 宽顶堰流
曲线形 折线形 有坎
按δ/H分类
无坎
按下游水位是否 自由堰流 对过堰水流有顶 淹没堰流 托阻水的影响 无侧收缩堰流 b=B 有无侧向收缩
Q
c
B h （自由式） Q V Bh Q （淹没式） Bh • 桥前壅水H h H （自由式） V
1
2
H H
0
2 g
2
h H
c
（淹没式）
例2：
由水文计算知小桥设计流量Q=30m3/s。根 据下游河段流量-水位关系曲线，求得该流量 时下游水深h=1.0m。由规范，桥前允许壅水 水深H′=2m，桥下允许流速v′=3.5m/s。 由小桥进口形式，查得各项系数：φ=0.9； ε=0.85;ψ=0.80.试设计小桥孔径。
1.65 m / s
（5）第三次近似计算流量
H 03 H V 02 2g
3 2
2
H
Q2
2 2
0 .8 5
1 .6 5
2 2
2 g A0
1 9 .6 (1 .2 8 1 .3 5 )
0 .9 0 m
Q3 m b
Q3 Q2 Q3
2 g H 0 3 0 .3 4 6 6 1 .2 8
水 力 学 HYDRAULICS
第7章 堰流

流体力学— 堰流

流体力学— 堰流
二、堰的分类 1.据相对堰厚 / H 分 0.67 ☆薄壁堰
H
※主要用作试验测流设备 ☆实用堰 0.67

H 2.5
§8-1堰流定义及堰的分类
☆宽顶堰 2.5

H 10
当

H
10 ，h f 逐渐起主要作用，不再属于堰流的范畴。
★堰的研究范围 0

H
10
§8-1堰流定义及堰的分类
重点 掌握
小桥孔径 水力 计算方法
堰流 基本公式
小桥 过流特征
式中：m0 m(1
2 gH
)1.5 ， m, m0
均称为堰流流量系数。
§8-2堰流基本公式
1.5 Q mb 2gH0 m0b 2gH 1.5
上式称为堰流基本公式，对薄壁堰、实用堰、宽顶堰都适用。
1.5 1.5 ☆有侧向收缩 Q m b 2gH0 m0 b 2gH
☆淹没式
② H桥前 H （保证桥头路堤不淹没） ③ 考虑标准孔径
（安全原则）
B b （经济原则）
§8-5 小桥孔径水力计算
五、设计方案 ☆方案1 从 v v 出发进行设计 ☆方案2 从 H H 出发进行设计 ★说明：不管从何方案出发进行设计，均需全部满足 上述3个水力计算原则。
§8-5 小桥孔径水力计算
Q Q3 1.67m3 /s
§8-4 宽顶堰溢流
④校核上游流动状态
Q v0 0.97m/s b H p
v0 Fr 0.267 1 g H p
潜水坝上游水流确为缓流，故上述计算有效。
§8-5 小桥孔径水力计算
一、小桥（涵洞）过流现象
§8-5 小桥孔径水力计算

流体力学课件 孔口管嘴、堰流与闸孔出流

流体力学课件 孔口管嘴、堰流与闸孔出流

闸孔出流
结构示意
闸孔出流是指水流通过闸门或闸 孔流出的过程。它的流量和流速 可以被调控和控制。
闸门控制
重要应用
通过调整闸门的开启程度和高度， 可以实现不同流量和压力的调节 与控制。
闸孔出流在水利、航运和能源等 领域中具有广泛应用，是水利工 程的核心技术之一。
公式和基本理论
流量公式
孔口流、堰流和闸孔出流都有 对应的流量公式，可以通过理 论计算来获得精确的数值。
流体力学课件 孔口管嘴、 堰流与闸孔出流
在这个流体力学课件中，我们将探讨孔口流、堰流和闸孔出流的基本原理和 应用。通过实验观察和案例分析，帮助您深入理解流体力学的概念和公式。
孔口流
1
定义
孔口流是指流体从一个小孔中自由流出的现象。它具有特定的流量公式和流速分布。
2
示意图
通过观察流体从小孔中流出的示意图，可以更好地理解孔口流的形态和特点。
流速分布
不同的流体流动形态和条件会 导致流速的分布不均匀。研究 流速分布可以理解流体流动的 特性。
失速和涡动
在特定条件下，流体流动可能 会失速或产生涡动。理解失速 和涡动现象对工程设计至关重 要。
实验和观察
1 流体流动实验室
2 数据收集与分析
在流体流动实验室中，我 们可以通过实验和观察， 模拟不同情况下的孔口流、 堰流和闸孔出流。
通过收集实验数据并进行 分析，可以验证理论公式 的准确性，并且深入理解 流体力学的各个方面。
3 流体流动可视化
利用现代可视化技术，我 们可以直观地展示流体流 动的形态和变化，提高学 生对流体力学的理解。
应用案例和问题解析
1
船闸与船舶运输
2
探讨船闸的设计和工作原理，研究船舶

流体力学堰流

流体力学堰流

3> 侧堰 v
（4） 依据堰口的形状：
1> 三角堰
2> 矩形堰
3> 梯形堰
（5） 依据下游水位是否影响泄流：
1> 自由式； 2> 淹没式。
4> 流线形堰
§9—2 宽顶堰溢流
小桥过水、无压短涵管、分洪闸、泄水闸等 一般都属于宽顶堰水流计算。
1、水力现象分析： （1）当 2.5 <δ < 4 时，堰顶水面只有一次跌落， H 堰坎末端偏上游处的水深为临界水深 h cr 。
第九章 堰流
学习重点：
•掌握堰流分类及相关概念； •掌握宽顶堰、薄壁堰和实用堰水力计算；
任务： 计算过流量Q。
依据：
（1）能量方程； （2）总流的连续性方程； （3）能量损失计算式。
§9—1 概述
一、堰和堰流 1、堰： 在明渠缓流中设置障壁，它即能壅高渠 中的水位，又能自然溢流，一种既可蓄 又可泄的溢流设施。
2
dbtan dh 2
Q 2 m 0ta 2n 2 gH 0 h 2 3 d h 5 4 m 0ta 2n 2 g H 2 5
当θ=900,H=0.05—0.25m时，由实验得出m0=0.395，于是
5
Q 1.4H 2
当θ=900,H=0.25—
（2）当 4 < δ < 10 时，堰顶水面出现两次跌落， H
在最大跌落处形成收缩断面，
其水深为：h c≈（0.8～0.92）h cr
工程中常见的是第二种宽顶堰
一、自由式无侧收缩宽顶堰 主要特点：进口不远处形成一收缩水深，此收缩水深
小于堰顶断面的临界水深，以后形成流线近似平行于堰 顶的渐变流，水面在堰尾第二次下降，如图9-2。

第7章 堰流 水力学 教学课件

第7章 堰流 水力学 教学课件
H--堰上水头，堰前断面堰顶以上的水深；δ—堰顶厚度；
P1、P2—堰上下游坎高；V0—行近流速，上游来流速度
研究表明，流过堰顶的水流型态随堰坎厚度与堰顶水头之比δ /H 而变。
工程上，按δ与H 的大小将堰流分
0
薄壁堰
0.67 H
H
v0
实用堰
0.67 2.5
H
P1
宽顶堰
2.5 10
H
δ 1
堰塞湖形成过程： 1、原有的水系； 2、原有水系被堵塞物堵住。堵塞物可能是火山熔岩流，可能是 地震活动等原因引起的山崩滑坡体，可能是泥石流，亦可能是其 他物质。 3、河谷、河床被堵塞 后，流水聚集并且往四 周漫溢； 4、储水到一定程度便 形成堰塞湖。
疏 通 的 堰 塞 湖 水 道
堰塞湖的堵塞物不是固定永远不变的，遇到强余震、暴雨，可能 会发生溃坝，湖水便漫溢而出，倾泻而下，形成洪灾，极其危险。
1
v1
P2
0
二、堰流的基本公式
Q smB2gH032
ε-侧收缩系数，当堰宽小于上游渠道宽,产生侧收缩。 σs-淹没系数，当下游水位较高，顶托过堰水流产生的影响。 m-流量系数，取决于堰口形式和相对堰高（p/H）。
θ
H
p b
堰塞湖是由火山熔岩流或由地震活动等原因引起的大规模山体滑 坡，河水冲击泥土、山石而造成堆积，堵截河谷或河床后贮水而 形成的湖泊。
0
b
H
v0
0 图 堰流
堰：为控制水位和流量而设置的顶部过流的水工建筑物. 堰流:受堰体作用,上游水位雍高,水流从堰顶部下泄,水面不受 任何约束,自由降落的水力现象.
0
H
b
eБайду номын сангаас

水力学 第七章课后题答案

水力学 第七章课后题答案
高1 分别为10m和20m的条件下，（1）试计算堰上水头H=15m时的流量系数和泄流流量；（2）分析
为什么低堰的流量系数小而泄流量大
（1）因不考虑淹没情况和侧向收缩情况，泄流量可采用公式
= 23Τ2
因为 = 0.4988 1 Τ 2
可计算出1 = 10时， = 0.4939 = 1270.42 3 Τ
3 = −0.282 = −4.84

17.18
1.85
3
2 2
= 0
根据不同 Τ 可查的不同的
267 = 6309 3 Τ 269 = 7556 3 Τ
（3） = 0.502
可利用流量公式试算出H=15.64m
上游水位高程为266.31m
7.5某灌溉进水闸为三孔，每孔宽为10m；闸墩头部为半圆形，闸墩厚d为3m；边墩头部为
思考题
7.1何谓堰流，堰流的类型有哪些？它们有哪些特点？如何判断
堰流：在水利工程中，为了引水或泄水，常修建水闸或溢流坝等建筑物，以控制河流或渠道的水位及流
量。当这类建筑物顶部闸门完全开启，闸门下缘脱离水面，闸门对水流不起控制作用时，水流从建筑物
顶部自由下泄，这种水流状态称为堰流。
类型及判断：

根据过流堰顶的水流形态随堰坎厚度与堰顶水头之比 而变
（1）设计堰的剖面形状，及堰顶高程 311页
（2）当上游水位高程分别是267m和269m时，所设计的堰剖面通过的流量各为多少（下游水位低于
堰顶。
（3）通过流量为6000时，所需要的上游水位高程
（1）闸墩和边墩均为圆形，测收缩系数可求
= 1 − 0.0058
H为堰顶作用水头，WES坝的流量系数为0.502
流量系数可以由经验公式求出

第7章 堰流

第7章 堰流

H B
p b
h p
δ
v0
Δ<0
一、General characteristics of weir flow
表征堰流的特征量有：堰宽，即水流漫过堰 顶的宽度；堰上水头，即堰上游水位在堰顶上的 最大超高；堰壁厚度和它的剖面形状；下游水深 及下游水位高出底坎的高度；堰上、下游坎高； 行近流速。
H B
p b
式中m0是包含行近流速水头的流量系数。
三、堰流基本公式
H
h
Q mb
2
g
H
3 0
/
2
Q m0b 2g H 3/ 2
Q
如果形成淹没式
图7-4 淹没堰
堰流，在相同水头作用下，其流量小于自由式堰流的
流量。可用小于1的淹没系数σ表明其影响。因此，
淹没式堰流的流量公式可表示为
Q mb
2
g
H
3 0
/
2
Q m0 b 2g H 3/ 2
δ
v0
Δ<0
图7-1 堰流
H B
p b
h p
二、堰流分类（Classification of weir flow） 1、按堰顶厚度δ与堰上水头H的比值δ/H范围分类
有三种类型：薄壁堰 、实用堰 、宽顶堰。
δ
v0
Δ<0
图7-1 堰流
（1）薄壁堰 (Sharp-crested weir) δ/H<0.67，过堰水流和堰壁只有一条边线接触，
堰顶厚度对水流无影响。 薄壁堰主要用作测量流量的设备。
0
H
v0
N A
P
N
v1
0
3~5H
图7-2 无侧收缩矩形薄壁锐缘堰

证明堰流的基本公式

证明堰流的基本公式

证明堰流的基本公式
H 0= H + v 02/2ɡ
堰流流量公式为. 公式. 或. 堰流. 式中H 0= H + v 02/2ɡ；. m为堰流流量系数 ,与堰的进口尺寸和δ/H有关，一般分别按薄壁堰、实用断面堰和宽顶堰通过实验求得经验公式或数据；. m0为计及趋近流速水头v02/2ɡ的流量系数；. ε为侧收缩系数，与引水渠及堰的尺寸有关,亦由实验求得，当无侧收缩时，ε=1；. σ为淹没系数，一般分别按薄壁堰、实用断面堰和宽顶堰由实验求出σ与墹/H0的关系,当为自由堰流时，σ=1；.
主要作为蓄水挡水构筑物的溢流坝和净水构筑物的溢流设备，用途较广，形式多样。

低溢流堰的堰身断面常为折线形；而用混凝土修筑的中、高溢流堰的堰身则做成适合水流情况的曲线形。

流量系数m，根据堰顶剖面外形而采取不同值。

沿用较广的克-奥曲线型剖面，适用于H1/H≥3～5的高堰,流量系数m=0.49。

美国WES标准剖面,其设计水头的流量系数m=0.502。

实验流量计算也要考虑上游收缩和下游淹没条件。

(完整版)流体力学名词解释

(完整版)流体力学名词解释

第一章绪论物质的三种形态：固体、液体和气体。

液体和气体统称为流体。

流体的基本特征：具有流动性。

所谓流动性，即流体在静止时不能承受剪切力，只要剪切力存在，流体就会流动。

流体无论静止或流动，都不能承受拉力。

连续介质假设：把流体当做是由密集质点构成的、内部无空隙的连续体。

质点：是指大小同所有流动空间相比微不足道，又含有大量分子，具有一定质量的流体微元。

作用在流体上的力按其作用方式可分为：表面力和质量力。

表面力：通过直接接触，作用在所取流体表面上的力（压力、摩擦力），在某一点用应力表示。

质量力：作用于流体的每个质点上且与流体质量成正比的力（重力、惯性力、引力），用单位质量力表示流体的主要物理性质：惯性、粘性、压缩性和膨胀性。

惯性：物体保持原有运动状态的性质，其大小用质量表示。

密度：单位体积的质量，粘性：是流体的内摩擦特性，或者是流体阻抗剪切变形速度的特性。

流体粘性大小用粘度度量，粘度包括动力粘度和运动粘度无粘性流体：指无粘性，即=0的流体。

不可压缩流体：指流体的每个质点在运动全过程中，密度不变化的流体。

压缩性：流体受压，分子间距减小，体积缩小的性质。

膨胀性：流体受热，分子压缩系数：在一定的温度下，增加单位压强，液体体积的相对减小值，,体积模量体膨胀系数：在一定的压强下，单位温升，液体体积的相对增加值，(简答)简述气体和液体粘度随压强和温度的变化趋势及不同的原因。

答：气体的粘度不受压强影响，液体的粘度受压强影响也很小；液体的粘度随温度升高而减小，气体的粘度却随温度升高而增大，其原因是：分子间的引力是液体粘性的主要因素，而分子热运动引起的动量交换是气体粘性的主要因素。

\第二章流体静力学绝对压强pabs：以没有气体分子存在的完全真空为基准起算的压强。

相对压强p：以当地大气压pa为基准起算的压强，各种压力表测得的压强为相对压强，相对压强又称为表压强或计示压强。

真空度pv：绝对压强小于当地大气压的数值。

测量压强做常用的仪器有：液柱式测压计和金属测压表。

流体力学课件第七章堰流

流体力学课件第七章堰流

Q s mb 2g H0
3/ 2

侧收缩系数
§7-3
薄壁堰和实用堰

薄壁堰

矩形薄壁堰的流量公式
Q mb 2g H0
3/ 2
m (0.405
0.0027 B b H 2 b 2 0.03 )[1 0.55( ) ( ) ] H B Hp B
• 三角堰的流量计算公式
第七章
§7-1
堰
流
堰流及其特征
堰流——上游来水是缓流，势能转化为动能；主要 考虑局部水头损失，属急变流。
堰的分类（1）
薄壁堰

H
0.67
堰的分类（2）
实用堰
0.67

H
2.5
堰的分类（3） 宽顶堰
2.5

H
10
§7-2

2 0v0
宽顶堰溢流
基本公式(1)
v2 H 0 hc 0 0 2g 2g 2g
和侧收缩系数
2g

表示。掌 握 、
s

、 m的计算
方法。宽顶堰的最大流量系数为0.385。
பைடு நூலகம்
令
m k 1 k
3/ 2
Q mb 2g H0
基本公式(3)
p 0 3 .0 H
p 3 .0 H
0 p 3 .0 H
m 0.32 0.01
p 3 H p 0.46 0.75 H
直角进口
m 0.32
圆弧进口
p 3 .0 H
m 0.36 0.01 p 1.2 1.5 H
v 2
堰上水头 收缩水深

第七章-堰流PPT课件

第七章-堰流PPT课件

3
Qmcb 2gH2
mc
(0.4050.00270.03Bb)
H
H
[(10.55 b2)( H )2] B Hp
-
16
4、注意要点
1）H＞3m，否则因表面张 力作用将发生贴附溢流，
如右图。
a
2）水舌下面的空间应与大气
相通，否则水舌形成局部真
空，如图a,影响出流稳定。
通常应在水舌下面的侧壁上
b
设置通气管。如图b
曲线形 折线形
有坎 无坎
-
4
1、薄壁堰
δ/H<0.67
此时水舌不受堰壁厚度的影 响，水流呈自由下落曲线。
堰顶水头H 堰高P1
堰宽b 堰高P2
堰顶厚度δ
据堰上形状
矩形堰 三角堰 梯形堰
-
5
பைடு நூலகம்
2、实用断面堰
0.67＜ H ＜2.5
此时δ影响水舌的形状。过堰 水流开始受到堰顶的约束，但水流 基本上还是在重力作用下的自由下 落曲线。
第七章 堰流
§7－1 堰流的定义及分类 §7－2 堰流基本公式 §7－3 薄壁堰 §7－4 宽顶堰
-
1
§7－1 堰流的定义及分类
一、定义：
1、堰： 2、堰流：
明渠水流中的局部障壁称为堰。
无压缓流流经堰顶时的局部 水力现象称为堰流 。
堰 流 特 点
⑴ 上游发生水位壅高，然后水面降落 ⑵ 水力计算仅考虑局部水头损失，沿
1）当堰口形状为等腰三角形时（θ＝60°）：
Q＝1.343H2.47 m3/s
适用条件：H＝0.05～0.25m
2) 当堰口形状为θ＝90°时：
Q＝0.0154 H2.47 m3/s
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

流体力学第七章堰流
一、薄壁堰的水力计算
1、矩形薄壁堰
Qm0b 2gH3/2（行近流速水头计入流量系数）
➢Rehbock公式：
0.0007 H
m 00.403H
0.053 P
适用范围 ：H≥0.025m，H/P≤2，P≥0.3m
流体力学第七章堰流
➢Bazin公式： m 0 0.400 5.0 H0 21 70.5 5 H H P 2 适用范围：H=0.05～1.24m，b= 0.2～2m， P=0.25～1.13m
低堰:P1/Hd＜1.33，行近流速加大，设计流
量系数。
md
0.4987HP1d
0.0241
流体力学第七章堰流
3.侧收缩系数
侧收缩系数用于考虑边墩及闸墩对过水能 力影响。
溢流坝都有边墩，多孔溢流坝还有闸墩。 边墩和闸墩将使水流发生平面收缩，增大了局 部水头损失，降低过流能力。
流体力学第七章堰流
边墩 边墩
闸墩 闸墩
b’ d
b’
b’
实际工程中，实用堰由闸墩和边墩分隔 成数个等宽堰孔。
流体力学第七章堰流
3
Qm nb2gH02
侧收缩系数ε与闸墩和边墩头部形状、溢 流孔数、堰上水头、溢流宽度有关。
10.2n10kH n0b
流体力学第七章堰流
4.下游水位及下游河床高程对过流能 力的影响
堰下游可为 自由出流： 过流能力不受下游水位影响 淹没出流： 过水能力降低
1.曲线型实用堰的剖面形状
Hd
B C
上游直线段：AB 堰顶曲线段：BC
P1 A
mc
O P2 下游直线段：CD，坡度
mc =cotα
D
下游河底连接反弧段：DE
α
E
流体力学第七章堰流
上游直线 AB 段：垂直，或倾斜, 取决于 溢流坝体的强度和稳定要求。 反弧段DE：使直线CD与下游河底平滑连 接，避免水流冲刷河床。
流体力学第七章堰流
真空堰：堰顶曲线低于无侧收缩矩形薄壁堰水 舌下缘曲线，水舌脱离堰面。流速大，流量也大， 但如果真空值过大，会使堰面产生空蚀破坏。
非真空堰：堰顶曲线接近或稍高于无侧收缩矩 形薄壁堰水舌下缘曲线。堰顶曲线高出无侧收缩 矩形薄壁堰水舌下缘曲线越多，流速越小，对溢 流越不利。
流体力学第七章堰流
流体力学第七章堰流
➢沼知-黑川-渊泽公式：
QCH2.5
C1.35 0.4 00 0 4.1 40.2 H 0.0 9 2
H
PB
适用范围：0.5m≤B≤1.2m， 0.1m≤P≤0.75m，
0.07m≤H≤0.26m ，且 H≤B/3
流体力学第七章堰流
二、实用堰的水力计算
实用堰主要用作蓄水又能泄水的挡水建筑物— —坝 ，其剖面可设计成曲线或折线两类。
当下游水位高过堰顶至某一范围时, 堰顶下 游水位高于堰顶，堰下游为淹没水跃，过堰水 流受下游水位顶托。
流体力学第七章堰流
➢有侧收缩实用堰淹没出流的流量计算
3
Qsmnb2gH02
σs：淹没系数，表示淹没出流对过流
y
y /Hd= k ( x/Hd )n
式中，k，n取决于堰上游面AB的斜率。 当上游面为垂直时 k=0.5，n=1.85。 Hd为不包括行近流速水头的设计水头
流体力学第七章堰流
堰剖面曲线的坐标值取决于设计水头Hd 。 两种极端情况: （1）Hd=Hmax可保证堰面不出现负压，但 H<Hd时， 堰面压强为正；流量系数减小；堰剖面偏肥，不 经济。 （2）如果Hd= Hmin，可得到较经济剖面。但H>Hd， 堰面产生较大负压，严重时危及坝安全。
流体力学第七章堰流
工程中经常采用: P1 /Hd ≥1.33时， Hd= (0.75～0.95) Hmax P1 /Hd ＜1.33时， Hd= (0.65～0.75) Hmax
流体力学第七章堰流
2.曲线型实用堰的流量系数
对于不同堰型，流量系数不同。水力设计 时，可参考有关文献。对于重要工程需要通 过模型试验确定。
m = m (P1/Hd，H0/Hd，堰上游面坡度)
流体力学第七章堰流
堰上游面垂直的WES剖面： 高堰：P1/Hd≥1.33
m=f(H0/Hd) 不计行近流速水头 设计流量系数 md= 0.502 H0/Hd=1，m=md=0.502 H0/Hd＜1，m＜md H0/Hd＞1， m＞md
流体力学第七章堰流

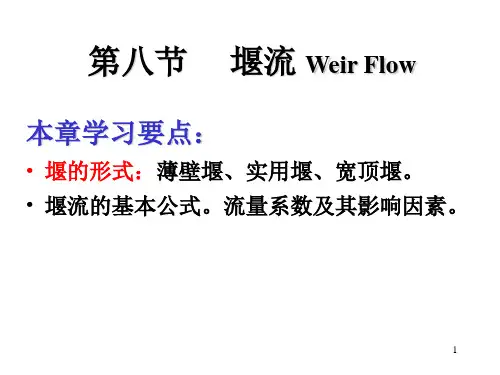

第7章
堰流
流体力学第七章堰流
§7-1 堰流的定义及类型
水流受到堰体的阻挡，或者受两侧墙体 的约束影响，在堰体上游产生壅水，水流经 堰体下泄，这一局部水流现象称为堰流。
堰流的能量损失主要是局部水头损失， 沿程水头损失可忽略不计。
流体力学第七章堰流
➢ 堰流的类型
薄壁堰δ/H ＜0.67 实用堰0.67＜δ/H＜2.5 宽顶堰 2.5＜δ/H ＜10
流体力学第七章堰流
§7-2 堰流的水力计算
对堰前断面及堰顶断面列能量方程式：
H0v02
2g
h121vg12v21g2
H0H20vg02, h1H0
1
v1 1
2gH 0(1)
流体力学第七章堰流
1
Qv1A 1
2gH0(1)•kH0b
3
k (1)•b 2gH02
3
Qm b2gH02
其中mk (1)，堰流的流量系数
流体力学第七章堰流
2、三角形薄壁堰
在H＜0.05m，Q＜0.1m3/s时，宜采用三角
形薄壁堰作为量水堰 。
流体力学第七章堰流
➢Thompson公式：
Q1.47H2.5
适用范围：θ=90°,H=0.05～0.25m ➢金格公式：
Q1.34H 32.47
适用范围：θ=90°,H=0.25～0.55m
R 0.30510x x 3.28v 21Hd 16
11.8Hd 64
流体力学第七章堰流
堰顶曲线BC 对堰流影响最大，是设计曲线型实用堰剖面
形状的关键。理想的曲线型实用堰剖面形状与 薄壁堰水舌下缘形状吻合，不产生真空，过流 能力最大。但实际中不可能完全吻合。原因： 水位波动，水舌不稳定（紊动影响）。
流体力学第七章堰流
实际采用的剖面形状是按薄壁堰下游水 舌下缘曲线稍加修改而成。
流体力学第七章堰流
➢ WES剖面 该剖面用曲线方程表示，便于控制，
堰剖面较瘦可节省工程量，堰面压强较 理想，负压不大，对安全有利。
流体力学第七章堰流
0.282Hd
0.276Hd 0.175Hd
O
R3
x
x y
R1 0.50 H d R2 0.20 H d R3 0.04 H d
