显微镜的结构与使用

显微镜的结构及使用方法最新显微镜是一种常用于生物学、医学等领域的实验工具，用于观察微小物体的样貌和结构。

显微镜的结构比较复杂，根据不同的工作方式和应用场景，其具体结构和参数也各不相同。

本文将简要介绍显微镜的基本结构和使用方法，以供科研工作者参考。

显微镜的基本结构所有显微镜的基本结构包括光源、物镜、目镜、载物台等组成部分。

下面将分别介绍这些部分的结构和作用。

光源光源是显微镜的最基本部分，通常采用白炽灯或LED灯作为光源。

其作用是提供背景光或透射光，使样品能够被观察到。

在现代显微镜中，光源通常具有可调节亮度和颜色温度的功能，以便更好地适应不同的实验需要。

物镜物镜是显微镜的另一个重要部分，其位置位于样品下方，用于接收样品的反射光或透过光。

物镜通常具有多种倍率选择，如10X、20X、40X、100X等，不同倍率的物镜对应不同的放大率和视野范围。

因此，在实验选择物镜倍率时，需要根据实验的需要来选择具体倍率。

目镜目镜是显微镜的另一部分，其位置位于物镜的上方，用于放大物镜的像。

目镜通常也具有多个倍率选择，因此在实验中需要根据具体情况来选择。

目镜的倍率与物镜的倍率的乘积即为显微镜的总放大倍数。

载物台载物台是放置样品的地方，通常是平面或者圆形的。

在一些高级显微镜中，载物台也具备多个轴向的调节，使得样品可以在不同方向上进行显微观测。

此外，载物台还具有移动、固定样品等功能。

显微镜的使用方法使用显微镜时需要注意的细节非常多，下面将重点介绍几个需要注意的事项。

1. 样品的处理在显微镜下观察样品时，样品通常需要做一些特殊的处理，如切片、染色等。

处理样品的方式通常会对显微观察结果产生影响，因此在实验前需要根据实验需要对样品进行预处理。

2. 放置样品在放置样品时，除了要注意样品与载物台接触面的尽量平整外，还需要根据实验需要选择合适的物镜和目镜。

通常情况下，我们先在低倍率的物镜下，寻找样品的位置，然后再切换到高倍率的物镜下，进行详细观察。

实验一普通光学显微镜的结构与使用方法一、光学显微镜的基本构造（一）机械部分1、镜筒：为安装在光镜最上方或镜臂前方的圆筒状结构，其上端装有目镜，下端与物镜转换器相连。

2、物镜转换器：是安装在镜筒下方的一圆盘状构造。

其上均匀分布有3～4个圆孔，用以装载不同放大倍数的物镜。

3、镜臂：为支持镜筒和镜台的弯曲状构造，是取用显微镜时握拿的部位。

在使用临时装片时，千万不要倾斜镜臂，以免液体或染液流出，污染显微镜。

4、粗/细准焦螺旋：为调节焦距的装置，位于镜臂的上端或下端。

粗准焦螺旋可使镜筒或载物台以较快速度或较大幅度的升降，能迅速调节好焦距使物像呈现在视野中，适于低倍镜观察时的调焦。

而细准焦螺旋只能使镜筒或载物台缓慢或较小幅度的升降（升或降的距离不易被肉眼观察到），适用于高倍镜观察，一般在粗调螺旋调焦的基础上再使用细调焦螺旋，精细调节焦距。

5、载物台：是放置被观察的玻片标本的地方。

平台的中央有一圆孔，称为通光孔，来自下方光线经此孔照射到标本上。

在载物台上通常装有标本移动器（也称标本推进器），移动器上安装的弹簧夹可用于固定玻片标本，另外，转动与移动器相连的两个螺旋可使玻片标本前后左右地移动，这样寻找物像时较为方便。

6、镜柱：为镜臂与镜座相连的短柱。

7、镜座：位于显微镜最底部的构造，为整个显微镜的基座，用于支持和稳定镜体。

（二）光学系统部分光镜的光学系统主要包括物镜、目镜和照明装置（反光镜、聚光器和光圈等）。

1、目镜：又称接目镜，安装在镜筒的上端，起着将物镜所放大的物像进一步放大的作用。

常见的有5×、10×和15×（×表示放大倍数）的目镜，可根据不同的需要选择使用，最常使用的是10×目镜。

目镜的长度与放大倍数成反比。

2、物镜：也称接物镜，安装在物镜转换器上。

常用物镜的放大倍数有10×、40×和100×等几种。

物镜的放大倍数与其工作距离成反比。

显微镜的结构和使用1 显微镜的结构复式显微镜虽然有单目、双目或三目，结构繁简不同，但基本结构包括三大部分，即镜可机械部分和光学部分和照明部分。

1.1 机械部分1.1.1镜座：位于显微镜基座，略为方形，用以稳定和支持整个显微镜。

1.1.2镜柱：是镜座向上垂直的短柱，联系着镜座和镜臂。

1.1.3镜臂：连接镜柱，便于手握的弓形结构，其上下两端分别有镜筒和载物台。

1.1.4调节器：位于镜柱下方两侧，呈同心圆排列。

有大小两种螺旋，大螺旋为粗调节器，转动时可使载物台较快地升降，在使用低倍镜时可用它迅速找到物象；小螺旋为细调节器，转动时使载物台缓慢地升降，一般在使用高倍镜和油镜时调节可使物象清晰度。

1.1.5镜筒：位于镜臂上方的圆筒，上端装有目镜，下端装有物镜转换器。

1.1.6转换器：斜装在镜筒下端，有3-4个物镜孔，可以安装放大倍数不同的物镜。

旋转物镜转换器时，即可更换物镜。

1.1.7载物台：位于镜臂前方，为一方形的平台，是玻片标本安装处。

载物台上装有标本推动器，可固定并推动载玻片，在载物台下方一侧有两个螺旋，转动时可分别使载玻片前后左右移动。

1.2 光学部分1.2.1目镜：直接插入镜筒上端，有单目和双目两种，上面刻有5X、10X、15X 等字符，表示其放大倍数。

有的目镜装有指针，用以指示视野中标本的结构。

1.2.2物镜：装在物镜转换器上。

一般分低倍镜、高倍镜、油镜三种。

低倍镜上刻有4X或10X，表示放大倍数；高倍镜上刻有40X、45X或60X；油镜上面刻有100X。

视野物像放大倍数的计算：放大倍数=目镜放大倍数X物镜放大倍数。

1.3 照明部分1.3.1聚光器：位于载物台的下面，由一组透镜组成，可把反光镜射来的光线聚集，从通光孔照射到载玻片上的标本。

聚光器的一侧有一螺旋，司聚光器之升降，以调节光线的强弱。

1.3.2光圈：位于聚光器的下方，系由十余片金属薄片组成，其外侧有一小柄，移动小柄可以开大或关小光圈，以调节光量。

显微镜的结构及使用方法显微镜是一种用于观察微小物体的光学仪器，可以放大物体的细微结构，从而使人们能够观察到肉眼无法看到的细节。

下面详细介绍显微镜的结构和使用方法。

一、显微镜的结构显微镜通常由以下几个主要部分组成：1. 物镜（Objective Lens）：物镜是显微镜的主要放大部分，位于镜筒的底部。

它负责将样品放大并聚焦到镜筒内，通常有高倍和低倍两种物镜，也可以配备油浸物镜。

2. 目镜（Eyepiece）：目镜是位于镜筒顶部、与眼睛接触的部分，用于放大物镜所放大的影像。

通常具有一定的放大倍数，例如10倍、15倍等。

3. 镜筒（Body Tube）：镜筒是连接到物镜和目镜的管状结构，用于支撑物镜和目镜，并使其保持正确的位置。

4. 支架（Stage）：支架是显微镜上的平台，在上面放置要观察的样本。

可以调整高度和位置以获得合适的观察角度。

5. 焦距调节器（Coarse and Fine Adjustment）：焦距调节器是控制物镜与样本之间的距离，以便获得清晰的图像。

粗调节器用于初步调节焦距，而细调节器则用于微调焦点。

6. 光源（Light Source）：光源是显微镜中提供照明的设备。

通常使用白炽灯或LED灯来提供适当的光线。

二、显微镜的使用方法以下是使用显微镜的基本步骤：1.将显微镜放置在平稳的桌面上，并插入适当电源线供电。

确保显微镜的光源正常工作。

2.打开颈部旋钮，将物镜拉近物品样本。

可以使用物镜刻度来粗略确定焦点。

3.使用粗调节器，将物镜与样本保持一定的距离，然后逐渐向上或向下旋转粗调节器，直到在目镜中观察到一个清晰的图像。

4.使用细调节器进行微调，以获得更清晰的图像。

注意避免过度调节，以免物镜与样本接触。

5.如果需要改变放大倍数，可以选择不同的目镜或物镜。

注意，在更换物镜时，需要重新调整焦点。

6.可以通过调整样品的位置和倾斜角度来观察不同部分。

使用样品夹或移动平台来固定样本，以确保其稳定的观察。

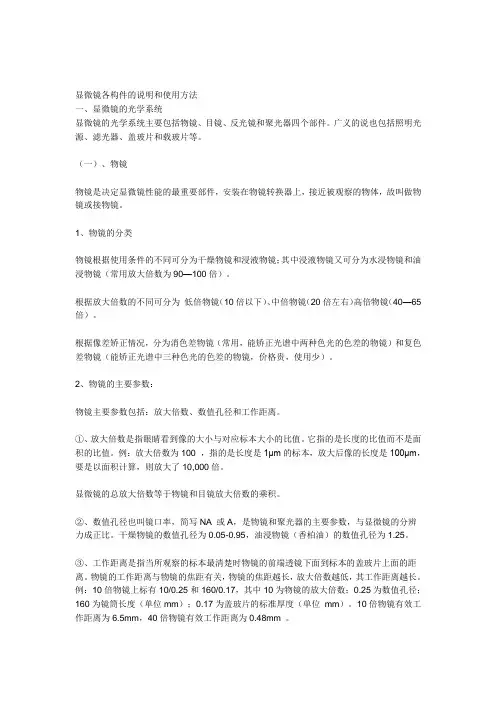

显微镜各构件的说明和使用方法一、显微镜的光学系统显微镜的光学系统主要包括物镜、目镜、反光镜和聚光器四个部件。

广义的说也包括照明光源、滤光器、盖玻片和载玻片等。

（一）、物镜物镜是决定显微镜性能的最重要部件，安装在物镜转换器上，接近被观察的物体，故叫做物镜或接物镜。

1、物镜的分类物镜根据使用条件的不同可分为干燥物镜和浸液物镜；其中浸液物镜又可分为水浸物镜和油浸物镜（常用放大倍数为90—100倍）。

根据放大倍数的不同可分为低倍物镜（10倍以下）、中倍物镜（20倍左右）高倍物镜（40—65倍）。

根据像差矫正情况，分为消色差物镜（常用，能矫正光谱中两种色光的色差的物镜）和复色差物镜（能矫正光谱中三种色光的色差的物镜，价格贵，使用少）。

2、物镜的主要参数：物镜主要参数包括：放大倍数、数值孔径和工作距离。

①、放大倍数是指眼睛看到像的大小与对应标本大小的比值。

它指的是长度的比值而不是面积的比值。

例：放大倍数为100×，指的是长度是1μm的标本，放大后像的长度是100μm，要是以面积计算，则放大了10,000倍。

显微镜的总放大倍数等于物镜和目镜放大倍数的乘积。

②、数值孔径也叫镜口率，简写NA 或A，是物镜和聚光器的主要参数，与显微镜的分辨力成正比。

干燥物镜的数值孔径为0.05-0.95，油浸物镜（香柏油）的数值孔径为1.25。

③、工作距离是指当所观察的标本最清楚时物镜的前端透镜下面到标本的盖玻片上面的距离。

物镜的工作距离与物镜的焦距有关，物镜的焦距越长，放大倍数越低，其工作距离越长。

例：10倍物镜上标有10/0.25和160/0.17，其中10为物镜的放大倍数；0.25为数值孔径；160为镜筒长度（单位mm）；0.17为盖玻片的标准厚度（单位mm）。

10倍物镜有效工作距离为6.5mm，40倍物镜有效工作距离为0.48mm 。

3、物镜的作用是将标本作第一次放大，它是决定显微镜性能的最重要的部件——分辨力的高低。

显微镜的结构和使用（检验仪器实验考核）（一）显微镜的主要构造普通光学显微镜的构造主要分为三部分：机械部分、照明部分和光学部分。

1.机械部分（1）镜座：是显微镜的底座，用以支持整个镜体。

（2）镜柱：是镜座上面直立的部分，用以连接镜座和镜臂。

（3）镜臂：一端连于镜柱，一端连于镜筒，是取放显微镜时手握部位。

（4）镜筒：连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。

（5）物镜转换器(旋转器)：接于棱镜壳的下方，可自由转动，盘上有3－4个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜，当听到碰叩声时，方可进行观察，此时物镜光轴恰好对准通光孔中心，光路接通。

（6）镜台(载物台)：在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，我们所用的显微镜其镜台上装有玻片标本推进器(推片器)，推进器左侧有弹簧夹，用以夹持玻片标本，镜台下有推进器调节轮，可使玻片标本作左右、前后方向的移动。

（7）调节器：是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动。

①粗调节器(粗螺旋)：大螺旋称粗调节器，移动时可使镜台作快速和较大辐度的升降，所以能迅速调节物镜和标本之间的距离使物象呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物象。

②细调节器(细螺旋)：小螺旋称细调节器，移动时可使镜台缓慢地升降，多在运用高倍镜时使用，从而得到更清晰的物象，并借以观察标本的不同层次和不同深度的结构。

2．照明部分装在镜台下方，包括反光镜，集光器。

（1）反光镜：装在镜座上面，可向任意方向转动，它有平、凹两面，其作用是将光源光线反射到聚光器上，再经通光孔照明标本，凹面镜聚光作用强，适于光线较弱的时候使用，平面镜聚光作用弱，适于光线较强时使用。

（2）集光器(聚光器)位于镜台下方的集光器架上，由聚光镜和光圈组成，其作用是把光线集中到所要观察的标本上。

①聚光镜：由一片或数片透镜组成，起汇聚光线的作用，加强对标本的照明，并使光线射入物镜内，镜柱旁有一调节螺旋，转动它可升降聚光器，以调节视野中光亮度的强弱。

显微镜的构造和使用方法一、显微镜的构造显微镜的种类很多，我们常用的为普遍光学显微镜。

显微镜可分为两个部分：机械部分和光学部分。

(一)机械部分1、镜座为显微镜最下面的马蹄形铁座。

其作用是支持显微镜的全部重量。

使其稳立于工作台上。

2、镜柱镜座上的直立短柱叫做镜柱。

3、镜臂镜柱上方的弯曲的弓形部分叫做镜臂，是握镜的地方。

镜臂和镜柱之间有一个能活动的倾斜关节，可使显微镜向后倾斜，便于观察。

4、镜筒安装在镜臂上端的圆筒叫做镜筒。

镜筒长度一般为160毫米，上端安装目镜，下端连接转换器。

5、转换器镜筒下端的一个能转动的圆盘叫做转换器。

其上可以安装几个接物镜，观察时便于调换不同倍数的镜头。

6、载物台镜臂下端安装的一个向前伸出的平面台叫做载物台。

用于放置观察用的玻片标本，载物台中央有一圆孔，叫通光孔。

通光孔左右两旁一般装有一对弹簧夹，为固实玻片之用，有的装有移片器，可使玻片前后左右移动。

7、准焦螺旋镜臂上装有两种可以转动的螺旋，能使镜筒上升或下降，称为准焦螺旋。

大的螺旋转动一圈。

镜筒升降10毫米，用于调节低倍镜，叫做粗准焦螺旋。

小的螺旋围动一圈，镜筒升降0.1毫米。

主要用于调节高倍镜，叫做细准焦螺旋。

(二)光学部分1、反光镜位于马蹄形镜座之上方。

一个可以转动的圆镜，叫做反光镜。

反光镜具两面，一面为平面镜，一面为凹面镜。

其用途是收集光线。

平面镜使光线分布较均匀。

凹面镜有聚光作用，反射的光线较强，一般在光线较弱时使用。

2、集光器位于载物台下方。

由二、三块透镜组成，其作用是聚集来自反光镜的光线，使光度增强，并提高显微镜的鉴别力，集光器下面装有光圈(可变光阑)，由十几张金属薄片组成，可以调节进入集光器光量的多少。

若光线过强，则将光圈孔口缩小，反之则张大，集光器还可以上下移动，以调节适宜的光度。

3、接物镜又称物镜，由数组透镜组成，安装在转换器上，能将观察的物体进行第一次放大，是显微镜性能高低的关键性部件。

每台显微镜上常备有几个不同倍数的物镜，物镜上所刻8×、10×、40×等就是放大倍数，习惯上把10-20倍的叫做低倍物镜;40-60倍的叫帮高倍物镜;90-100倍的叫做油镜。

显微镜的结构及使用方法
显微镜的结构：
1. 显微镜通常由光学系统、支架系统和照明系统三部分组成。

2. 光学系统包括物镜、目镜和透镜系统，物镜用于放大被观察样品的图像，目镜用于观察物镜放大后的图像，透镜系统用于调节物镜和目镜的焦距。

3. 支架系统包括镜臂、梁柱和底座，用于支撑和调节光学系统的位置和方向。

4. 照明系统包括光源和孔径调节系统，光源提供光线照明样品，孔径调节系统用于调节照明光线的强度和方向。

显微镜的使用方法：
1. 将被观察的样品放置在显微镜的物镜下方。

2. 调节物镜与目镜之间的距离，使物镜能够清晰地放大样品的图像。

3. 通过旋转镜臂和调节梁柱的高度，调节物镜和目镜的位置，以便观察不同部分的样品。

4. 通过调节照明系统，调整光源的亮度和方向，以获得适当的照明条件。

5. 通过调整焦距，使图像清晰可见。

6. 使用目镜观察样品，并通过调节焦距或物镜来获得更清晰的图像。

7. 如果需要增大放大倍数，可以更换具有更高放大倍数的物镜和目镜。

8. 在观察过程中，可以使用微调旋钮来微调焦点，使得图像更加清晰。

9. 使用显微镜时要注意保持样品和显微镜的干净，避免表面光线反射或污染影响观察效果。

10. 使用显微镜后，及时关闭照明系统，将物镜调至低倍率位置，做好清洁和保
养工作，以确保显微镜的正常使用和寿命。

光学显微镜的构造组成和使用步骤一、光学显微镜的构造组成：1.物镜：物镜是光学显微镜的主要部分之一，它负责实际放大和对被观察物体的成像。

物镜通常由多个透镜组成，其焦距决定了物镜的放大倍数。

2.目镜：目镜位于显微镜的顶部，用于放大物镜形成的物体图像。

通常目镜的放大倍数为10倍。

3.光源：光源提供光线，使其通过被观察物体并进入显微镜系统。

常用的光源有白炽灯、荧光灯、激光等。

4.准直镜：准直镜是用来调整光源入射光线方向的装置，确保光线垂直且均匀地通过被观察物体。

5.反光镜：反光镜位于物镜与目镜之间，主要用于反射由物镜形成的物体图像。

反光镜通常倾斜45度，使得用户可以通过目镜观察到放大的物体图像。

6.调焦机构：调焦机构可实现对样品与物镜的间距调整，从而在不同位置获得清晰的图像。

7.台座：台座是显微镜系统的支撑结构，可以调整显微镜的角度和位置，以便观察者能够舒适地使用显微镜。

二、光学显微镜的使用步骤：1.准备样品：根据研究目的选择适当的样品，并对其进行必要的处理和预处理。

2.打开光源：根据需要选择适当的光源，并打开它们。

确保光源完全照亮样品。

3.调节光源：使用准直镜调节光源入射角度和强度，确保光线均匀且垂直地照射样品。

4.调节物镜：将物镜转到最低放大倍数，然后将样品放在台座上。

在显微镜的底部，找到旋钮或手柄以调整物镜的焦距。

缓慢旋转手柄，逐渐调整焦距，使样品变得清晰。

5.调节目镜：观察到清晰图像后，可以通过调节目镜来获得更大的放大倍数。

目镜通常有一个或多个调节环，通过旋转调整目镜放大倍数。

但需要注意的是，过高的放大倍数可能会降低图像的清晰度。

6.观察样品：根据需要，可以通过调整物镜和目镜的放大倍数来观察样品的不同部分和特征。

同时，观察者还可以使用调焦机构来调整物镜与样品之间的距离，以获得清晰的图像。

7.记录和分析：使用目视方法或将显微镜连接到数码相机或摄像机，记录所观察样品的图像和视频。

根据需求对图像进行分析和处理。

显微镜的结构和使用方法1. 显微镜的结构显微镜是一种用于放大微小物体的光学仪器，主要由以下几个部分组成：1.1 目镜目镜是显微镜中放置眼睛的部分，也就是我们通常所说的“镜筒”。

目镜一般由两到三个透镜组成，通过调节目镜镜筒的高度和焦距来实现对物体的放大。

1.2 物镜物镜是显微镜中放置在物体附近的部分，由多个透镜组成。

物镜的放大倍数通常比目镜大，常见的物镜有4倍、10倍和40倍等。

物镜与目镜的组合可以得到显微镜的最终放大倍数。

1.3 台架台架是显微镜的支撑部分，一般由金属材料制成。

台架上通常还有一些调节装置，如粗调和细调，用于控制镜筒的高度和焦距。

1.4 光源光源是显微镜用于照明样本的部分，常见的光源有白炽灯和荧光灯。

光源一般位于显微镜的底部，并通过透镜系统使样本获得足够的光线。

1.5 装片夹装片夹是用于将样本放置在显微镜上的部分，一般由两个夹具组成。

装片夹可以通过旋钮调节夹具间的间距，以适应不同大小的样本。

2. 显微镜的使用方法使用显微镜需要以下步骤：2.1 调整目镜先调整目镜，使其合适的高度和焦距，以便观察样本时能够清晰看到图像。

通常，目镜需要调整至与眼睛的距离约为10厘米，然后通过转动目镜调节螺旋使视场对准。

2.2 装置样本用装片夹将样本夹在显微镜的台架上，并通过调节旋钮使样本与物镜的透镜靠近。

确保样本在装片夹中夹紧，避免移动时样本掉落或晃动。

2.3 确定放大倍数通过转动物镜选择合适的放大倍数。

常见的物镜有4倍、10倍和40倍等，根据需要选择合适的倍数。

2.4 调整焦距用粗调装置将镜筒与物镜的透镜靠近，然后使用细调装置使图像变得清晰。

逐渐转动细调装置直到获得最清晰的图像，并确保图像仍然在视场范围内。

2.5 观察和记录通过目镜观察样本，并根据需要记录下所见的图像或数据。

在观察过程中，可以通过调整物镜和焦距来改变放大倍数和焦点位置，以获取更详细的信息。

2.6 清洁和保养使用完显微镜后，及时清洁物镜、目镜和装片夹上的任何污渍。

显微镜的结构名称及功能1、用来调节光线强弱的结构是反光镜、遮光镜；光线较暗的屋里为便于观察用大光圈、凹镜面.2、转动时，镜筒升降有关的是粗准焦螺旋、细准焦螺旋；升降范围较大的是粗准焦螺旋。

3、(光学部分）与放大物象有关目镜、物镜；接近观察物镜头物镜；接近人眼睛镜头目镜。

4、取显微镜时,握镜的部位是镜臂；5、能将光线反射到镜筒的是反光镜6、连接目镜和物镜的是镜筒。

8、放玻片载物台;固定玻片压片；光线通过通光孔。

9、稳定镜身镜座；支持镜身镜柱提握镜身镜臂7、显微镜镜头用擦镜纸擦。

对光1、转动转换器，使低倍物镜对准通光孔,2、转动遮光器,使最大光圈对准通光孔.3、用左眼注视目镜,4、用手调节反光镜,直到看到雪白色视野为止。

观察1、转动粗准焦螺旋使镜筒先降后升。

镜筒下降时从侧面注视_物_镜,上升时左眼注视目镜。

找到物像.2、找到物像后微调细准焦螺旋,使物像更清晰。

1、显微镜的放大倍数越大：看到的细胞体积越大_，看到的细胞数目越少。

2、“大”视野中是大反过来.3、左下方物像移到视野中央，向_左下方_______移装片4、污点可能存在于___目镜、物镜、玻片__1、A目镜15×、物镜45×；视野中最暗的是A_____。

B目镜10×、物镜40×；C目镜10×、物镜10×;D目镜15×、物镜10×;看到细胞最少（放大倍数最大的）：A.看到细胞最小（放大倍数最小的）：C_。

2、物体在显微镜的成像为倒像。

“9b”，显微镜视野中看到的应该是q6。

3、要将显微镜视野中左下方的物像移到视野中央，应向左下方移动装片4、视野有一污点。

如果转动目镜,污点不动,换一个物镜。

污点也不动,污点在玻片上;1、要看得清楚被观察的物体，要观察的材料具备的条件是________.2、制作人口腔上皮装片滴______;制作洋葱内表皮装片滴_____。

3、制作人口腔上皮和洋葱表皮装片用__染色。
