工厂供电系统的二次回路和自动装置

工厂供电系统的二次回路和自动装置

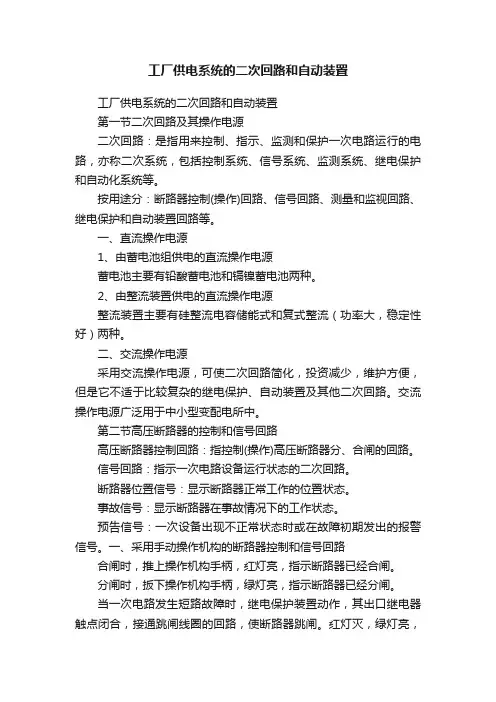

工厂供电系统的二次回路和自动装置工厂供电系统的二次回路和自动装置第一节二次回路及其操作电源二次回路：是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统、继电保护和自动化系统等。

按用途分：断路器控制(操作)回路、信号回路、测量和监视回路、继电保护和自动装置回路等。

一、直流操作电源1、由蓄电池组供电的直流操作电源蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。

2、由整流装置供电的直流操作电源整流装置主要有硅整流电容储能式和复式整流（功率大，稳定性好）两种。

二、交流操作电源采用交流操作电源，可使二次回路简化，投资减少，维护方便，但是它不适于比较复杂的继电保护、自动装置及其他二次回路。

交流操作电源广泛用于中小型变配电所中。

第二节高压断路器的控制和信号回路高压断路器控制回路：指控制(操作)高压断路器分、合闸的回路。

信号回路：指示一次电路设备运行状态的二次回路。

断路器位置信号：显示断路器正常工作的位置状态。

事故信号：显示断路器在事故情况下的工作状态。

预告信号：一次设备出现不正常状态时或在故障初期发出的报警信号。

一、采用手动操作机构的断路器控制和信号回路合闸时，推上操作机构手柄，红灯亮，指示断路器已经合闸。

分闸时，扳下操作机构手柄，绿灯亮，指示断路器已经分闸。

当一次电路发生短路故障时，继电保护装置动作，其出口继电器触点闭合，接通跳闸线圈的回路，使断路器跳闸。

红灯灭，绿灯亮，并切断YR的跳闸电源。

这时操作机构的操作手柄虽然仍在合闸位置，但其黄色指示牌掉落，表示断路器自动跳闸。

同时事故信号回路接通，发出音响和灯光信号。

第7部分工厂供电系统的二次回路和自动装置PPT课件

第7部分工厂供电系统的二次回路和自动装置PPT课件

23.11.2020
4
C1、C2储能电 容器,WC控制小 母线,WF闪光信 号小母线,WO合 闸小母线。 硅整流器U1主要 用作断路器合闸 电源，并可向控 制、信号和保护 回路供电。硅整 流器U2的容量较 小，仅向控制、 信号和保护回路 供电（由二极管 VD1、VD2、 VD3起作用）。
23.11.2020
按用途分：断路器控制(操作)回路、信号回路、 测量和监视回路、继电保护和自动装置回路等。
按电源性质分：直流回路、交流回路
二次回路的操作电源是供高压断路器分、合闸回 路和继电保护和自动装置、信号回路、监测系 统及其他二次回路所需的电源。因此对操作电 源的可靠性要求很高，容量要求足够大，尽可 能不受供电系统运行的影响。
23.11.2020
10
当一次电路发生短路故障时，继电保护装置动作，其出口 继电器KM触点闭合，接通跳闸线圈YR的回路(QF3—4 原已闭合)，使断路器跳闸。随后QF3—4断开，使红灯 RD灭，并切断YR的跳闸电源。与此同时，QF1—2闭合， 使绿灯GN亮。这时操作机构的操作手柄虽然仍在合闸 位置，但其黄色指示牌掉落，表示断路器自动跳闸。同 时事故信号回路接通，发出音响和灯光信号。这事故信 号回路是按“不对应原理”接线的，由于操作手柄仍在 合闸位置，其辅助触点QM闭合，而断路器已事故跳闸， 其辅助触点QF5—6也返回闭合，因此事故信号回路接 通。当值班员得知事故跳闸信号后，可将操作手柄扳下 至分闸位置，这时黄色指示牌随之返回，事故信号也随 之解除。控制回路中分别与指示灯GN和RD串联的电阻 R1和R2，主要用来防止指示灯灯座短路时造成控制回 路短路或断路器误跳闸。
23.11.2020

第2节 高压断路器的控制和信号回路
高压断路器控制回路：指控制(操作)高压断路器分、 合闸的回路。电磁操作机构只能采用直流操作电源， 弹簧操作机构和手动操作机构可交直流两用，但一般 采用交流操作电源。

工厂供电 第7章 工厂供电系统的二次回路和自动装置

工厂供电 第7章 工厂供电系统的二次回路和自动装置
工厂供电
第7章 工厂供电系统的二次 回路和自动装置
本章首先讲述二次回路概念及其操作电源，接着 依次讲述高压断路器的控制与信号回路、常用的电测 量仪表和绝缘监视装置，最后介绍线路自动重合闸和 备用电源自动投入装置，并简介工厂供电系统远动化，
最后讲述二次回路的安装接线及接线图的绘制问题。
2
第7章 工厂供电系统的过电流保护
二次回路指二次设备及其相互连接的回路。
4
二次回路作用：二次回路是电力系统安全生产、 经济运行、可靠供电的重要保障，它是发电厂和变 电站中不可缺少的重要组成部分。 分类 电源性质 直流回路 交流回路 供电 供电
交流电流回路
交流电压回路
电流互感器 电压互感器
用途
断路器控制回路 信号回路 测量回路 继电保护回路 自动装置回路
14
7.3.1 绝缘监视装置 绝缘监视装置用于小接地电流的系统中，以便及 时发现单相接地故障，设法处理，以免故障发展为两
相接地短路，造成停电事故。
绝缘监视装置可采用三个单相双绕组电压互感器 和三只电压表，也可采用三个单相三绕组电压互感器 或一个三相五芯柱三绕组电压互感器，接成Y0的二次 绕组，其中三只电压表均接各相的相电压。
6
操作电源的分类
直流操作电源
（1）硅整流电容储能直流电源
硅整流电容储能直流电源是一种非独立式的直流 电源。它是由硅整流设备和电容器组成的。 （2）蓄电池直流电源
蓄电池是一种独立可靠的直流电源，它不受交流 电源的影响。它是发电厂和变电站常用的操作电源。
7
交流操作电源
交流操作电源直接使用交流电源。一般由电流互
15
TV—电压互感器 PV—电压表
QS—高压隔离开关及其辅助触点 KV—电压继电器 KS—信号继电器

工厂供配电系统二次接线与自动装置

工厂供配电系统二次接线与自动装置

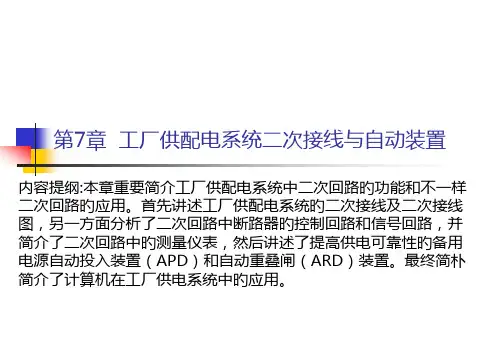

第七章
(2)阅读展开图基本要领 ➢ 直流母线或交流电压母线用粗线条表达，以区别于其他回路旳 联络线。 ➢ 继电器和每一种小旳逻辑回路旳作用都在展开图旳右侧注明。 ➢ 展开图中各元件用国家统一旳原则图形符号和文字符号表达， 继电器和多种电气元件旳文字符号与对应原理图中旳方案符号应一 致。 ➢ 继电器旳触点和电气元件之间旳连接线段均有数字编号（回路 编号），便于理解该回路旳用途和性质，以及根据标号能进行对旳 旳连接，以便安装、施工、运行和检修。 ➢ 同一种继电器旳文字符号与其自身触点旳文字符号相似。
第七章
➢ 多种小母线和辅助小母线均有标号，便于理解该回路旳性质 ➢ 对于展开图中个别继电器，或该继电器旳触点在另一张图中表达， 或在其他安装单位中有表达，都在图上阐明去向，并向虚线将其框起来， 并对任何引进触点或回路也要阐明来处 ➢ 直流正极按奇数次序标号，负极回路按偶数次序编号。回路通过元 件，其标号也随之变化 ➢ 常用旳回路都是固定编号，断路器旳跳闸回路是33等，合闸回路是 3等 ➢ 交流回路旳标号除用三位数外，前面加注文字符号，交流电流回路 使用旳数字范围是400～599，电压回路回路为600～799；其中个位 数字表达不一样旳回路；十位数字表达互感器旳组数。回路使用旳标号 组，要与互感器文字符号前旳“数字序号”相对应
在工厂供电系统中，为了保证不间断供电，常采用备用电源 旳自动投入装置（APD）。当工作电源不管由于何种原因而失去 电压时，备用电源自动投入装置可以将失去电压旳电源切断，随 即将另一备用电源自动投入以恢复供电，因而能保证一级负荷或 重要旳二级负荷不间断供电，提高供电旳可靠性。
1．对备用电源自动投入装置旳基本规定 （1）当常用电源失压或电压降得很低时，APD应把此路断路器分断。 （2）常用断路器因继电保护动作（负载侧故障）跳闸，或备用电源 无电时，APD均不应动作。 （3）APD只应动作一次，以免将备用电源合闸到永久性故障上去。 （4）APD旳动作时间应尽量缩短。 （5）电压互感器旳熔丝熔断或其刀开关拉开时，APD不应误动作。 （6）常用电源正常旳停电操作时APD不能动作，以防止备用电源投 入。

工厂供电系统的二次回路和自动装置课件

工厂供电系统的二次回路和自动装置课件
工厂供电动系装统置的课二件次回路和自
目 录
• 工厂供电系统的二次回路概述 • 工厂供电系统的二次回路种类及原理 • 工厂供电系统的自动装置种类及原理 • 工厂供电系统的二次回路设计原则与要求 • 工厂供电系统的二次回路与自动装置的运行维
护及故障处理 • 工厂供电系统的二次回路与自动装置的发展趋
势及新技术应用
随着人工智能、物联网等技术的发展，工厂供电系统的二次回路与自动装置将逐渐实现智 能化。通过智能化技术，可以实现远程监控、故障诊断、优化运行等功能，提高供电系统 的可靠性和效率。
节能环保
随着全球能源结构的转变和环保意识的提高，工厂供电系统的二次回路与自动装置将更加 注重节能环保。采用高效节能设备、优化运行方式等手段，降低运行成本和碳排放，实现 绿色发展。
对二次回路和自动装置进行定 期检查，确保其正常运行。
设备维护
定期对二次回路和自动装置的 设备进行保养和维护，确保其
稳定运行。
监视控制
通过控制和监视系统，实时监 测二次回路和自动装置的运行
状态。
预防性维护
根据设备使用情况和维修记录 ，制定预防性维护计划，预防
故障发生。
故障处理
故障诊断
当二次回路和自动装置出现故障时，能够快 速准确地诊断故障原因。
04
工厂供电系统的二次回路 设计原则与要求
二次回路的保护原则
继电保护
二次回路应配置继电保护装置，以便在发生故障时能够迅速 切断电流，保护设备和系统安全。
熔断器保护
对于一些小电流回路，可以使用熔断器作为简单的保护装置 。
二次回路的可靠性要求
稳定性
二次回路应具有足够的稳定性，以确保在正常工作条件下能够长期稳定运行。
01

工厂供电第7章工厂供电系统二次回路和自动装置

工厂供电第7章工厂供电系统二次回路和自动装置

同步并列装置
总性。
详细描述
同步并列装置是一种复杂的自动装置，主要用于实现 两个或多个电源之间的同步并列运行。在大型工厂或 重要设施中，通常配备多个电源以确保供电的稳定性 和可靠性。同步并列装置能够监测各电源的相位、频 率和电压等参数，自动调整各电源的运行状态，使其 保持同步并列运行。这有助于平衡各电源的负载，减 少设备磨损和能源浪费，确保供电的连续性和稳定性 。
继电保护装置的配置与整定
继电保护装置的配置
根据电力系统的结构和元件的重要程 度，合理配置相应的继电保护装置， 以确保系统的安全稳定运行。
继电保护装置的整定
根据电气元件的参数和运行要求，对 继电保护装置的定值进行整定，以确 保继电保护装置在发生故障时能够正 确动作。
03
自动装置
备用电源自动投入装置
预防性维护
根据实际情况制定合理的预防性维护计划，对关键元件进行定期更 换或保养，延长设备使用寿命。
应急处理
在遇到突发性故障时，应迅速启动应急处理程序，尽快恢复二次回 路的正常运行。
感谢您的观看
THANKS
常用的继电保护装置
电流保护装置
用于检测电流的变化，如过流 保护、速断保护等。
电压保护装置
用于检测电压的变化，如低电 压保护、过电压保护等。
距离保护装置
用于检测故障点到保护装置的 距离，根据距离判断是否需要 跳闸。
差动保护装置
利用电气元件两端电流或电压 的差值作为输入信号，检测元
件内部故障的保护装置。
总结词
当主电源出现故障时，能够自动将备用电源投入使用，保障工厂供电的连续性。
详细描述
备用电源自动投入装置是一种重要的自动装置，用于确保工厂供电的可靠性和稳定性。当主电源因故障或其他原 因中断时，该装置能够快速检测到电源故障，并自动将备用电源投入使用，从而避免因电源中断而导致的生产停 顿或设备损坏。

工厂变电所二次回路和自动装置

工厂变电所二次回路和自动装置
§8.6 二次回路安装接线图
8.6.2 二次回路的接线
这里所讲的二次回路的接线图主要是指二次安装接线图，简称二次接线图。是安装施工和运行维护时的重要参考图纸。二次接线图是用来表示屏(成套装置)内或设备中各元器件之间连接关系的一种图形。
1．电气图的一般规那么
(1)图幅分区
§8.6 二次回路安装接线图
(3)仪表的测量范围和电流互感器变流比的选择，宜满足当电力装置回路以额定值运行时，仪表的指示在标度尺的2／3处。对有可能过负荷的电力装置回路，仪表的测量范围，宜留有适当的过负荷裕度。对重载启动的电动机和运行中有可能出现短时冲击电流的电力装置回路，宜采用具有过负荷标度尺的电流表。对有可能双向运行的电力装置回路，应采用具有双向标度尺的仪表。
8.3.3 电磁操动机构的断路器控制回路
2．电磁操动机构 的断路器控制及信号回路
§8.3 高压断路器控制回路
8.3.4 弹簧操动机构的断路器控制回路
直流操作电源的弹簧操动机构的断路器控制及信号回路
§8.3 高压断路器控制回路
8.3.4 弹簧操动机构的断路器控制回路
交流操作电源的弹簧操动机构的断路器控制及信号回路
§8.6 二次回路安装接线图
8.6.2 二次回路的接线
ห้องสมุดไป่ตู้
2．二次回路接线图的绘制
(1)工程代号
①高层代号 是指系统或设备中较高层次的工程，用前缀“=〞加字母代码和数字表示，如“=S1〞表示较高层次的装置S。 ②位置代号 按规定，位置代号以工程的实际位置(如区、室等)编号表示，用前缀“+〞加数字或字母表示，可以有多项组成，如+3+A+5，表示3号室内A列第5号屏。
§8.6 二次回路安装接线图

第8章 工厂供电系统的二次回路和自动装置课件

第8章 工厂供电系统的二次回路和自动装置课件

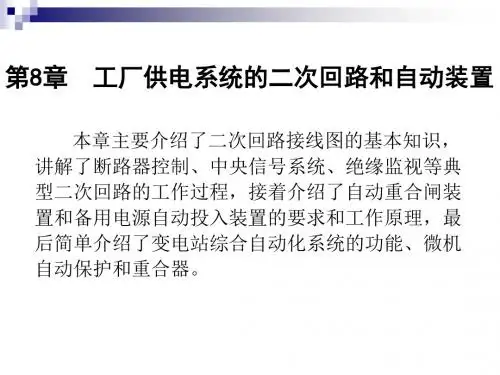

第8章工厂供电系统的二次回路和自动装置本章主要介绍了二次回路接线图的基本知识，讲解了断路器控制、中央信号系统、绝缘监视等典型二次回路的工作过程，接着介绍了自动重合闸装置和备用电源自动投入装置的要求和工作原理，最后简单介绍了变电站综合自动化系统的功能、微机自动保护和重合器。

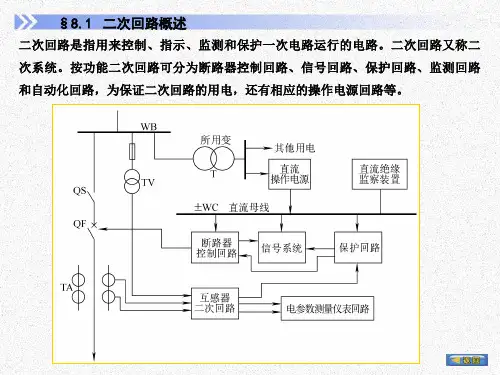

第8章 工厂供电系统二次回路及自动化技术8.1 断路器控制回路及信号系统 供电系统二次回路接线图 8.2 测量仪表和绝缘监测 自动重合闸装置（APR) 8.3 中央信号装置 8.48.68.58.7 变配电站的综合自动化技术 备用电源自动投入装置8.1 供电系统二次回路接线图8.1.1 概述二次回路(即二次电路)：是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统、继电保护和自动化系统等。

按用途分：断路器控制(操作)回路、信号回路、测量和监视回路、继电保护和自动装置回路等。

按电源性质分：直流回路、交流回路二次回路的操作电源是供高压断路器分、合闸回路和继电保护和自动装置、信号回路、监测系统及其他二次回路所需的电源。

因此对操作电源的可靠性要求很高，容量要求足够大，尽可能不受供电系统运行的影响。

C1、C2储能电容器,WC控制小母线,WF闪光信号小母线,WO合闸小母线。

硅整流器U1主要用作断路器合闸电源，并可向控制、信号和保护回路供电。

硅整流器U2的容量较小，仅向控制、信号和保护回路供电（由二极管VD1、VD2、VD3起作用）。

8.1.2 二次回路图按照不同的用途，通常将二次回路图分为原理接线图、展开接线图和安装接线图3大类。

1、原理接线图二次回路原理接线图以元件的整体形式表示二次设备间的电气连接关系，图中通常还画出了相应的一次设备，便于用来了解各设备间的相互联系。

2、展开接线图展开接线图简称展开图。

它以分散的形式表示二次设备之间的电气连接，通常是按功能电路如控制回路、保护回路、信号回路等来绘制，使分析电路的工作原理和动作顺序很方便。

2019精品工厂供电系统的二次回路和自动装置30语文

2019精品工厂供电系统的二次回路和自动装置30语文
断路器位置信号用来显示断路器正常工作的位置状态。 一般是红灯(符号RD)亮，表示断路器在合闸位置； 绿灯(符号GN)亮，表示断路器在分闸位置。
事故信号用来显示断路器在事故情况下的工作状态。 一般是红灯闪光，表示断路器自动合闸；绿灯闪光， 表示断路器自动跳闸。此外还有事故音响信号和光字 牌等。
常开触点闭合，使合闸接触器KO通电动作，从而使断路
器重合闸。如果一次电路的短路故障是瞬时性的，已经
消除，则重合成功。如果短路故障尚未消除，则保护装
置又要动作，其出口继电器KM触点闭合，又使断路器跳
闸。由于一次ARD采用了防跳措施(图上未示出)，因此
不会再次重合闸。
2019/9/2
21
二、备用电源自动投入装置
2019/9/2
4
C1、C2储能电 容器,WC控制小 母线,WF闪光信 号小母线,WO合 闸小母线。 硅整流器U1主要 用作断路器合闸 电源，并可向控 制、信号和保护 回路供电。硅整 流器U2的容量较 小，仅向控制、 信号和保护回路 供电（由二极管 VD1、VD2、 VD3起作用）。
2019/9/2
2019/9/2
14
由于红、绿指示灯兼起监视分、合闸回路完好性的作用， 长时间运行，因此耗能较多。为了减少操作电源中储能 电容器能量的过多消耗，因此另设灯光指示小母线 WL(+)，专用来接入红、绿指示灯。储能电容器的电能 只给控制小母线WC供电。
当一次电路发生短路故障时，继电保护装置动作，其出
按用途分：断路器控制(操作)回路、信号回路、 测量和监视回路、继电保护和自动装置回路等。
按电源性质分：直流回路、交流回路
二次回路的操作电源是供高压断路器分、合闸回 路和继电保护和自动装置、信号回路、监测系 统及其他二次回路所需的电源。因此对操作电 源的可靠性要求很高，容量要求足够大，尽可 能不受供电系统运行的影响。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器位置信号用来显示断路器正常工作的位置状态。 一般是红灯(符号RD)亮，表示断路器在合闸位置； 绿灯(符号GN)亮，表示断路器在分闸位置。
事故信号用来显示断路器在事故情况下的工作状态。 一般是红灯闪光，表示断路器自动合闸；绿灯闪光， 表示断路器自动跳闸。此外还有事故音响信号和光字 牌等。
预告信号是在一次设备出现不正常状态时或在故障初期 发出的报警信号。值班员可根据预告信号及时处理。
第7章 工厂供电系统的二次回路和自动装置

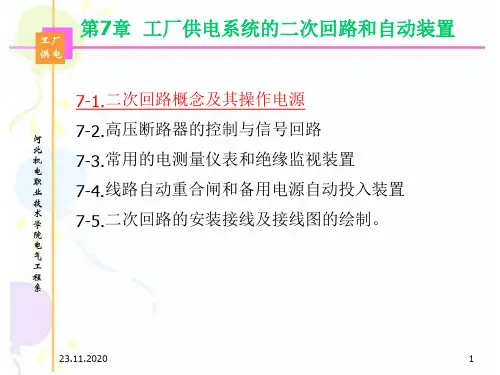

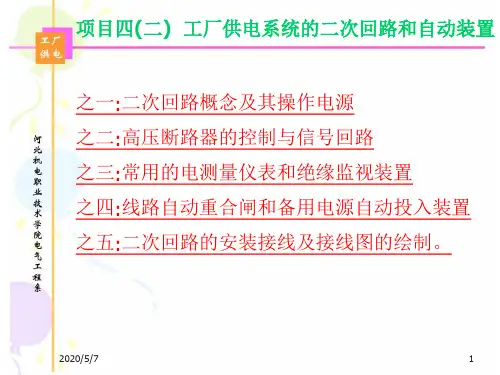

7-1.二次回路概念及其操作电源 7-2.高压断路器的控制与信号回路 7-3.常用的电测量仪表和绝缘监视装置 7-4.线路自动重合闸和备用电源自动投入装置 7-5.二次回路的安装接线及接线图的绘制。
30.12.2020
精品
1
第1节 二次回路及其操作电源
一、概述
30.12.2020
精品
3
(二)由整流装置供电的直流操作电源
1．硅整流电容储能式直流电源
单独采用硅整流器来作直流操作电源，在交流供 电系统电压降低或电压消失时，将严重影响直 流系统的正常工作，因此宜采用有电容储能的 硅整流电源，在交流供电系统电压降低或消失 时，由储能电容器对继电保护和跳闸回路供电， 使其正常动作，如下图所示。30Βιβλιοθήκη 12.2020精品2
二、直流操作电源 (一)由蓄电池组供电的直流操作电源 1．铅酸蓄电池 采用铅酸蓄电池组作操作电源，工作可靠；但
由于它充电时要排出氢和氧的混合气体，有爆 炸危险，而且随着气体带出硫酸蒸气，有强腐 蚀性，一般工厂供电系统中不予采用。
2．镉镍蓄电池
采用镉镍蓄电池组作操作电源，除了工作可靠外， 还有其大电流放电性能好，比功率大，机械强 度高，使用寿命长，腐蚀性小，无需专用房间 来装设，应用比较普遍。
30.12.2020
精品
4
C1、C2储能电 容器,WC控制小 母线,WF闪光信 号小母线,WO合 闸小母线。 硅整流器U1主要 用作断路器合闸 电源，并可向控 制、信号和保护 回路供电。硅整 流器U2的容量较 小，仅向控制、 信号和保护回路 供电（由二极管 VD1、VD2、 VD3起作用）。
30.12.2020
二次回路(即二次电路)：是指用来控制、指示、监测和保 护一次电路运行的电路，亦称二次系统，包括控制系统、 信号系统、监测系统、继电保护和自动化系统等。
按用途分：断路器控制(操作)回路、信号回路、 测量和监视回路、继电保护和自动装置回路等。
按电源性质分：直流回路、交流回路
二次回路的操作电源是供高压断路器分、合闸回 路和继电保护和自动装置、信号回路、监测系 统及其他二次回路所需的电源。因此对操作电 源的可靠性要求很高，容量要求足够大，尽可 能不受供电系统运行的影响。
精品
5
2.复式整流的直流操作电源
复式整流是指提供直流操作电压的 整流装置有两个：电压源由变压器 或电压互感器供电，经硅整流器供 电给控制等二次回路；电流源由电 流互感器及硅整流器供电给控制等 二次回路.
当稳压要求较高时装设铁磁谐振稳 压器→
复式整流装置有电压源和电流源，因
此能保证供电系统在正常和短路故
30.12.2020
精品
8
一、采用手动操作机构的断路器控制和信号回路
WC控制小母 线,WS信号 小母线,R1、 R2限流电阻， QM手动操作 机构辅助触 点
（具体过程 见下页）
30.12.2020
精品
9
合闸时，推上操作机构手柄使断路器合闸。这 时断路器的辅助触点QF3—4闭合，红灯RD亮， 指示断路器已经合闸。由于该回路有限流电 阻R2，跳闸线圈YR虽有电流通过，但电流很 小，不会动作。红灯RD亮，还表明跳闸回路 及控制回路的熔断器FU1、FU2是完好的，即 红灯RD同时起着监视跳闸回路完好性的作用。 分闸时，扳下操作机构手柄使断路器分闸。断 路器的辅助触点QF3—4断开，切断跳闸回路， 同时辅助触点QF1—2闭合，绿灯GN亮，指示 断路器已经分闸。绿灯GN亮，还表明控制回 路的熔断器FU1、FU2是完好韵，即绿灯GN同 时起着监视控制回路完好性的作用。
30.12.2020
精品
7
第2节 高压断路器的控制和信号回路
高压断路器控制回路：指控制(操作)高压断路器分、 合闸的回路。电磁操作机构只能采用直流操作电源， 弹簧操作机构和手动操作机构可交直流两用，但一般 采用交流操作电源。
信号回路：指示一次电路设备运行状态的二次回路。按 用途分，有断路器位置信号、事故信号和预告信号等。
在断路器正常操作分、合闸时，由于操作机构辅助触点
QM与断路器辅助触点QF5—6都是同时切换的，总是一
开一合，所以事故信号回路总是不通的，不会错误地发
30.12.2020
精品
10
当一次电路发生短路故障时，继电保护装置动作，其出口 继电器KM触点闭合，接通跳闸线圈YR的回路(QF3—4 原已闭合)，使断路器跳闸。随后QF3—4断开，使红灯 RD灭，并切断YR的跳闸电源。与此同时，QF1—2闭合， 使绿灯GN亮。这时操作机构的操作手柄虽然仍在合闸 位置，但其黄色指示牌掉落，表示断路器自动跳闸。同 时事故信号回路接通，发出音响和灯光信号。这事故信 号回路是按“不对应原理”接线的，由于操作手柄仍在 合闸位置，其辅助触点QM闭合，而断路器已事故跳闸， 其辅助触点QF5—6也返回闭合，因此事故信号回路接 通。当值班员得知事故跳闸信号后，可将操作手柄扳下 至分闸位置，这时黄色指示牌随之返回，事故信号也随 之解除。控制回路中分别与指示灯GN和RD串联的电阻 R1和R2，主要用来防止指示灯灯座短路时造成控制回 路短路或断路器误跳闸。
障情况下直流系统均能可靠地供电。
与上述电容储能式相比，复式整流
装置的输出功率更大，电压稳定性
更好。
30.12.2020
精品
6
三、交流操作电源
对采用交流操作的断路器，应采用交流操作电源， 所有保护继电器、控制设备、信号装置及其他 二次元件均应采用交流型式。
采用交流操作电源，可使二次回路简化，投资减 少，维护方便，但是它不适于比较复杂的继电 保护、自动装置及其他二次回路。交流操作电 源广泛用于中小工厂变配电所中断路器采用手 动操作或弹簧操作及继电保护采用交流操作的 场合。
