《二次回路及自动装置》复习题 2013

《二次回路》学习通期末考试答案2023年1.操作电源是为控制、信号、测量回路及继电保护装置、自动装置和断路器的操作提供可靠的工作电源。

参考答案:对2.防跳继电器的电流启动线圈串联于合闸回路中参考答案:错3.回路标号原则按照等电位原则进行编号参考答案:对4.二次设备及其相互连接的回路称为二次回路。

参考答案:对5.蓄电池放电时将电能转变为化学能储存起来参考答案:错6.控制开关在合闸后位置，断路器在分闸位置参考答案:错7.屏后接线图是背视图参考答案:对8.KCC是（）的文字符号。

参考答案:跳闸位置继电器9.（）通常统称为中央信号。

参考答案:事故信号;预告信号10.一次设备及其相互连接的回路称为主回路或者一次回路。

参考答案:对11.文字符号中单字母符号可按电气设备、装置、元器件的种类划分为（）类。

参考答案:2412.当电压互感器的一次绕组电压等于额定值时，电压互感器的二次额定相电压是（）V。

参考答案:100/13.电流互感器为三相三角形接线时，其接线系数为（）。

参考答案:114.直流回路断电时，采用什么方法排除故障？参考答案:通断法15.（）是指断路器一侧有电源或两侧均无电源（即实验合闸）情况下（无条件）的合闸。

参考答案:并列合闸16.电压互感器二次回路（）。

参考答案:只允许一点接地17.电压互感器极性端的标注采用（）标注法。

参考答案:加极性18.电流互感器的二次侧应（）。

参考答案:有一个接地点19.（）的作用是将一次回路的大电流缩小成二次回路的小电流，并规范标准值参考答案:电流互感器20.三相五柱式电压互感器铁芯的两个边柱为（）提供通路。

参考答案:零序磁通21.关于测量仪表的说法错误的是（）。

参考答案:测量仪表的测量结果与测量范围无关22.（）作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

参考答案:调节回路23.三相交流电路的电能用（）表进行测量。

参考答案:电能表24.计算对称三相电路功率的公式P=参考答案:3UIcosφ 中，U指的是（）。

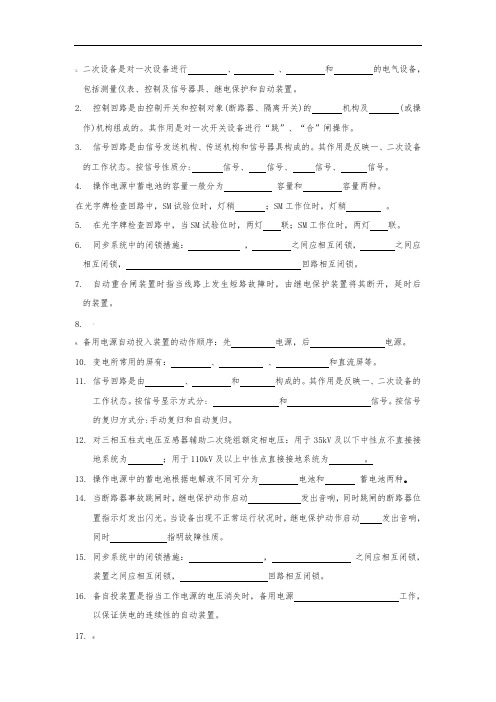

1.二次设备是对一次设备进行、、和的电气设备，包括测量仪表、控制及信号器具、继电保护和自动装置。

2.控制回路是由控制开关和控制对象(断路器、隔离开关)的机构及 (或操作)机构组成的。

其作用是对一次开关设备进行“跳”、“合”闸操作。

3.信号回路是由信号发送机构、传送机构和信号器具构成的。

其作用是反映一、二次设备的工作状态。

按信号性质分: 信号、信号、信号、信号。

4.操作电源中蓄电池的容量一般分为容量和容量两种。

在光字牌检查回路中，SM试验位时，灯稍；SM工作位时，灯稍。

5.在光字牌检查回路中，当SM试验位时，两灯联；SM工作位时，两灯联。

6.同步系统中的闭锁措施：，之间应相互闭锁，之间应相互闭锁，回路相互闭锁。

7.自动重合闸装置时指当线路上发生短路故障时，由继电保护装置将其断开，延时后的装置。

8.~9.备用电源自动投入装置的动作顺序：先电源，后电源。

10.变电所常用的屏有：、、和直流屏等。

11.信号回路是由、和构成的。

其作用是反映一、二次设备的工作状态。

按信号显示方式分: 和信号。

按信号的复归方式分:手动复归和自动复归。

12.对三相五柱式电压互感器辅助二次绕组额定相电压：用于35kV及以下中性点不直接接地系统为；用于110kV及以上中性点直接接地系统为。

13.操作电源中的蓄电池根据电解液不同可分为电池和蓄电池两种。

14.当断路器事故跳闸时，继电保护动作启动发出音响，同时跳闸的断路器位置指示灯发出闪光。

当设备出现不正常运行状况时，继电保护动作启动发出音响，同时指明故障性质。

15.同步系统中的闭锁措施：，之间应相互闭锁，装置之间应相互闭锁，回路相互闭锁。

16.备自投装置是指当工作电源的电压消失时，备用电源工作，以保证供电的连续性的自动装置。

17.@18.变电所常用的屏有：控制屏、继电保护屏、屏和屏等。

19.屏内设备和屏外设备相连接时，都要通过一些专用的接线端子和电缆来实现，这些接线端子组合起来，就称为。

110kV 控制回路图TWJHWJ HYJ TYJ+KM－KM 1RD 2RD LD 1 HBJI TBJV HBJI HQHJ LP2 TBJV TBJV TBJV TBJI KK 1 2 11 12 HYJ TYJ D1 D2 KKJ TJ LP1 TBJI TBJI HD TQ DL2 DL1 J1 J2 2 7 37 251 253 L1L3 L33 保护重合闸出口 保护跳闸出口 远方遥控跳合闸 开关机构合圈开关机构跳圈 机构气压接点 5 6 7 8 KK D31 D53 D41 D40 D38 D44 D42 D46 D47 D74 D71 KK KK KK失灵启动回路二次回路试题一、单项选择题1. 按照部颁反措要点的要求，220kV 变电所信号系统的直流回路应（ C ）。

（A ）尽量使用专用的直流熔断器，特殊情况下可与控制回路共用一组直流熔断器；（B ）尽量使用专用的直流熔断器，特殊情况下可与该所远动系统共用一组直流熔断器；（C ）由专用的直流熔断器供电，不得与其他回路混用；（D ）无特殊要求。

2. 在保护和测量仪表中，电流回路的导线截面不应小于（ B ）。

（A ）1.5mm 2；（B ）2.5mm 2；（C ）4mm 2；（D ）5mm 2。

3. 开口三角形绕组的额定电压，在小接地系统中为（ B ）。

（A ）100／3V ；（B ）100／3V ；（C ）100V ；（D ）3X1 00V 。

4. 过电流保护的三相三继电器的完全星形连接方式，能反应（ D ）。

（A ）各种相间短路；（B ）单相接地故障；（C ）两相接地故障；（D ）各种相间和单相接地短路。

5. 时间继电器在继电保护装置中的作用是（ B ）。

（A ）计算动作时间； （B ）建立动作延时；母差保护信号公共端 失灵启动母差 01 TJ2 LJ 本间隔保护跳闸出口接点本间隔失灵保护过流接点03（C）计算保护停电时间；（D）计算断路器停电时间。

2013年电气工程师供配电专业知识考题试卷下午卷单项选择题(共40题。

每题1分，每题的备选项中只有1个符合题意)1、国家标准中规定,在建筑照明设计中对照明节能评价指标采用的单位是下列哪一项?（）A．W/1xB．W/1mC．W/㎡D．1m/㎡2、高压配电系统可采用放射式、树干式、环式或其他组合方式配电，其放射式配电的特点在下列表述中哪一项是正确的?（）A．投资少、事故影响范围大B．投资较高、事故影响范围较小C．切换操作方便、保护配置复杂D．运行比较灵活、切换操作不便3、在三相配电系统中，每相均接人一盏交流220V、1kW的碘钨灯，同时在A相和B相间接人一个交流380V、2kW的全阻性负载，请计算等效三相负荷，下列哪一项数值是正确的?（）A．5kWB．6kWC．9kWD．10kW4、 35kV变电所主接线一般有单母线分段、单母线、外桥、内桥、线路变压器组几种形式，下列哪种情况宜采用内桥接线?（）A．变电所有两回电源线路和两台变压器，供电线路较短或需经常切换变压器B．变电所有两回电源线路和两台变压器，供电线路较长或不需经常切换变压器C．变电所有两回电源线路和两台变压器，且35kV配电装置有一至二回转送负荷的线路D．变电所有一回电源线路和一台变压器，且35kV配电装置有一至二回转送负荷的线路5、 10kV及以下变电所设计中，一般情况下，动力和照明宜共用变压器，在下列关于设置专用变压器的表述中哪一项是正确的?（）A．在TN系统的低压电网中，照明负荷应设专用变压器B．当单台变压器的容量小于1250kV·A时，可设照明专用变压器C．当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡的寿命时，可设照明专用变压器D．负荷随季节性变化不大时，宜设照明专用变压器6、具有3种电压的110kV变电所，通过主变压器各侧线圈的功率均达到该变压器容量的下列哪个数值以上时，主变压器宜采用三线圈变压器?（）A．10％B．15％C．20％D．30％7、下列哪一项为供配电系统中高次谐波的主要来源?（）A．工矿企业中各种非线性用电设备B．60Hz的用电设备C．运行在非饱和段的铁芯电抗器D．静补装置中的容性无功设备8、 10kV变电所电气设备外露可导电部分必须与接地装置有可靠的电气连接，成排的配电装置应采用下列哪种方式与接地线相连?（）A．任意一点与接地线相连B．任意两点与接地线相连C．两端均应与接地线相连D．一端与接地线相连9、下列关于高压配电装置设计的要求中，哪一条不符合规范的规定?（）A．63kV敞开式配电装置中，每段母线上不宜装设接地刀闸或接地器B．63kV敞开式配电装置中，断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜配置接地开关C．气体绝缘属封闭开关设备宜设隔离断口D．屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置10、 110kV屋外配电装置的设计时，按下列哪一项确定风速?（）A．离地10m高，30年－遇15min平均风速B．离地10m高，20年－遇10min平均风速C．离地10m高，30年－遇10min平均风速D．离地10m高，30年－遇10min平均风速11、已知一条50kin长的110kV架空线路，其架空导线每公里电抗为0．409Ω，若计算基准容量为100MV·A，该线路电抗标么值是多少?（）A．0．204B．0．169C．0．155D．0．00312、 10kV电容器装置的电器和导体的长期允许电流，应按下列哪一项选择?（）A．等于电容器组额定电流的1．35倍B．不小于电容器组额定电流的1．35倍C．等于电容器组额定电流的1．30倍D．不小于电容器组额定电流的1．30倍13、某远离发电厂的变电所1OkV母线三相短路电流为7kA，请指出1OkA开关柜中的隔离开关的动稳定电流，选用下列哪一项合理?（）A．16kAB．20kAC．31．5kAD．40kA14、下列哪一项变压器可不装设纵联差动保护?（）A．10MV·A及以上的单独运行变压器B．6．3MV·A及以上的并列运行变压器C．2MV·A及以上的变压器，当电流速断保护灵敏系数满足要求时D．3MV·A及以上的变压器，当电流速断保护灵敏系数不满足要求时15、按低压电器的选择原则规定，下列哪一项电器不能用作功能性开关电器?（）A．负荷开关B．继电器C．半导体开关电器D．熔断器16、根据回路性质确定电缆芯线小截面时，下列哪一项不符合规定7．（）A．电压互感器至保护和自动装置屏的电缆芯线截面不应小于1．5m㎡B．电流互感器二次回路电缆芯线截面不应小于2．5m㎡C．操作回路电缆芯线截面不应小于4m㎡D．弱电控制回路电缆芯线截面不应小于0．5m㎡17、在10kV及以下电力电缆和控制电缆的敷设中，下列哪一项叙述符合规范的规定? A．在隧道、沟、线槽、竖井、夹层等封闭式电缆通道中，不得含有可能影响环境温升持续超过10℃的供热管路B．直埋敷设于非冻土地区时，电缆外皮至地面深度不得小于0．5mC．敷设于保护管中，使用排管时，管路纵向排水坡度不宜小于0．2％D．电缆沟、隧道的纵向排水坡度不应大于0．5％18、采用蓄电池组的直流系统，正常运行时其母线电压应与蓄电池组的下列哪种运行方式下的电压相同?（）A．初充电电压B．均衡充电电压C．浮充电电压D．放电电压19、某380/220V照明回路，灯具全部采用荧光灯、铁芯镇流器且不设电容补偿(功率因数为0．5)，假定该回路的照明负荷三相均衡，计算负荷为9kW，请计算该回路的计算电流接近下列哪个数值?（）A．13．7AB．27．3AC．47．2AD．47．4A20、为远动、通信装置提供电源的直流系统，下列哪个电压值宜选为其标称电压?（）A．380VB．220VC．110VD．48V21、对双绕组变压器的外部相间短路保护，以下说法哪一项是正确的?（）A．单侧电源的双绕组变压器的外部相间短路保护宜装于各侧B．单侧电源的双绕组变压器的外部相间短路保护电源侧保护可带三段时限C．双侧电源的双绕组变压器的外部相间短路保护应装于主电源侧D．三侧电源的双绕组变压器的外部相间短路保护应装于低压侧22、某厂有一台交流变频传动异步机，额定功率75kW，额定电爪380V，额定转速985r/min，额定频率50Hz，弱磁转速1800r/min，采用通用电压型变频装置供电。

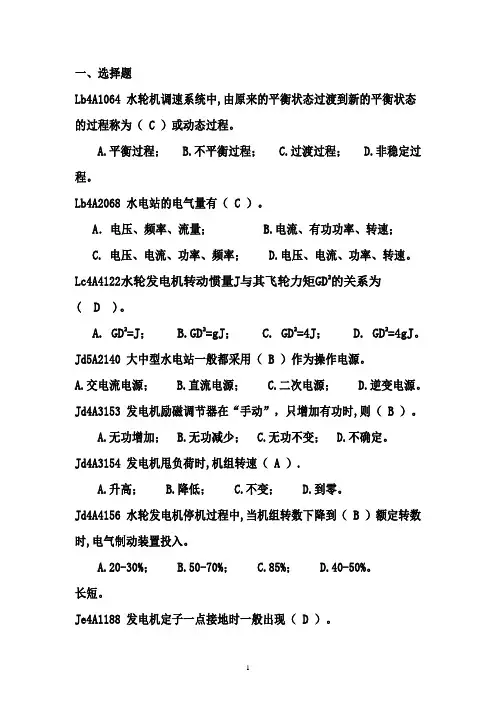

一、选择题Lb4A1064 水轮机调速系统中,由原来的平衡状态过渡到新的平衡状态的过程称为（ C ）或动态过程。

A.平衡过程；B.不平衡过程；C.过渡过程；D.非稳定过程。

Lb4A2068 水电站的电气量有（ C ）。

A．电压、频率、流量； B.电流、有功功率、转速；C. 电压、电流、功率、频率；D.电压、电流、功率、转速。

Lc4A4122水轮发电机转动惯量J与其飞轮力矩GD2的关系为( D )。

A. GD2=J；B.GD2=gJ；C. GD2=4J；D. GD2=4gJ。

Jd5A2140 大中型水电站一般都采用（ B ）作为操作电源。

A.交电流电源；B.直流电源；C.二次电源；D.逆变电源。

Jd4A3153 发电机励磁调节器在“手动”，只增加有功时,则（ B ）。

A.无功增加；B.无功减少；C.无功不变；D.不确定。

Jd4A3154 发电机甩负荷时,机组转速（ A ）.A.升高；B.降低；C.不变；D.到零。

Jd4A4156 水轮发电机停机过程中,当机组转数下降到（ B ）额定转数时,电气制动装置投入。

A.20-30%；B.50-70%；C.85%；D.40-50%。

长短。

Je4A1188 发电机定子一点接地时一般出现（ D ）。

A.警铃响；B.光字牌亮；C.事故停机；D.故障信号。

Je4A1189 接力器关闭时间整定的目的是满足（ C ）的要求。

A.正常停机；B.事故停机；C.调保计算；D.机组不飞逸。

Je4A1190 发电机定子接地时应（ C ）。

A.继续运行；B.减负荷；C.尽快减负荷停机；D.拉开发电机中性点刀闸可继续运行。

Je4A1191 发电机带负荷失磁后机组转数（ A ）。

A.增高；B.降低；C.不变；D.不一定。

Je4A1192 发电机失磁后发电机向系统中（ A ）无功功率。

A.吸收；B.送出；C.不送不出；D.发出。

Je4A2198 时间继电器需要长期加电压时,必须在继电器线圈中串联一附加（ A ）。

11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。

第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。

二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必须的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。

四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。

六、绘制二次回路图时，必须用图形、文字符号，并遵守规定的绘图规则。

七、展开式原理接线图是以二次回路的每一个独立电源来划分单元而进行编制的。

八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。

（对）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。

第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。

试指出下列面板布置图中设备的名称。

1X ：CSC-211微机线路保护装置KZQ：开关状态显示器BD：断路器储能指示灯1KSH：远方就地切换开关1KK：断路器控制开关1BS：电器编码锁1CXB1：保护跳闸出口连接片1CXB2：重合闸出口连接片1KXB1：低频减载投入连接片1KXB2：装置检修状态投入连接片1FA：装置复归按钮1HK：柜内照明开关HK：断路器储能开关2HK：柜内加热开关2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。

一、判断题1、故障录波器是常年投入运行的监视电力系统运行状况的一种自动记录装置。

答案：正确2、距离保护I段的保护范围基本不受运行方式变化的影响。

答案：正确3、两台变压器并列运行时，其过流保护要加装低电压闭锁装置。

答案：正确4、零序电流保护在线路两侧都有变压器中性点接地时，加不加装功率方向元件都不影响保护的正确动作。

答案：错误5、停用备用电源自动投入装置时，应先停用电压回路。

答案：错误6、电容器的过流保护应按躲过电容器组的最大电容负荷电流整定。

答案：错误7、为了提高供电质量，保护重要用户供电的可靠性，当系统出现有功功率缺额引起频率下降时，根据频率下降的程度，自动断开一部分不重要用户，阻止频率下降，以便使频率迅速恢复到正常值，这种装置叫按频率自动减负荷装置。

答案：正确8、红灯表示跳闸回路完好。

答案：正确9、绿灯表示合闸回路完好。

答案：正确10、距离保护失压时易误动。

答案：正确11、三绕组变压器低压侧的过流保护动作后，不仅跳开本侧断路器还应跳开中压侧断路器。

答案：错误12、当电流互感器的变比误差超过10%时，将影响继电保护的正确动作。

答案：正确13、一般在小电流接地系统中发生单相接地故障时，保护装置应动作，使断路器跳闸。

答案：错误14、断路器红灯回路应串有断路器常闭触点。

答案：错误15、重合闸充电回路受控制开关触点的控制。

答案：正确16、在开关控制回路中防跳继电器是由电压启动线圈启动，电流线圈保持来起防跳作用的。

答案：错误17、110kV变电站，接地变低压侧零序动作时，首先跳主变变高，再跳变低。

答案：错误18、直流系统发生一点接地后，如果由于某种原因，开关跳闸线圈、保护出口跳闸继电器和其它控制继电器线圈偶然再有一端接地，将导致开关误跳闸而造成严重事故。

答案：正确19、纵联保护在投运或试运行状态下，除定期交换信号外，禁止在保护通道或保护回路上进行任何工作。

答案：正确20、对于光纤纵差保护，当保护装置发出通道中断信号时，必须申请退出该套纵联保护。

第三章继电保护及自动装置一、单项选择题1.( )是对继电保护装置性能的最根本的要求。

(A)可靠性；(B)选择性；(C);灵敏性 (D)速动性。

答案：A2.母线保护装设应遵循的原则是:220kV～500kV双母线接线的应装( )套母线保护,对1个半断路器接线,每组母线宜装设( )套母线保护。

(A)1，2；(B)1，1；(C)2，1；(D)2，2 。

答案：D3.断路器失灵保护是( )。

(A)主保护；(B)近后备保护；(C)辅助保护；(D)远后备保护。

答案：B4.对于双母线接线形式的变电站，当某一联接元件发生故障且断路器拒动时，失灵保护动作应首先跳开( )。

(A)拒动断路器所在母线上的所有开关； (B)母联断路器；(C)故障元件的其它断路器； (D)所有断路器。

答案：B5.当故障发生在母联断路器与母联TA之间时,会出现动作死区，此时母线差动保护应该( )。

(A)启动远方跳闸； (B)启动母联失灵(或死区)保护；(C)启动失灵保护及远方跳闸； (D)退出母差。

答案：B6.电子式互感器一般采用（）输出。

（A）数字量；（B）模拟量；（C）直流量；（D）交流量。

答案：A7.母线差动保护采用电压闭锁元件的主要目的是( )。

(A)系统发生振荡时，母线差动保护不会误动；(B)区外发生故障时，母线差动保护不会误动；(C)防止误碰出口继电器而造成母线差动保护误动；(D)进行辅助判据。

答案：C8.从继电保护原理上讲，受系统振荡影响的保护有( )。

(A)零序电流保护；(B)负序电流；(C)相间距离保护；(D)差流保护。

答案：C9.过电流方向保护是在过流保护的基础上，加装一个( )而组成的装置。

(A)负荷电压元件；(B)复合电流继电器；(C)方向元件；(D)复合电压元件。

答案：C10.线路的过电流保护的起动电流是按( )而整定的。

(A)该线路的负荷电流； (B)最大的故障电流；(C)躲过最大负荷电流； (D)最大短路电流。

答案：C11.变压器中性点间隙接地保护是由( )。

电气二次试题库 Revised by Petrel at 2021变电二次部分专业知识题库以下试题的难易程度用“★”的来表示，其中“★”数量越多表示试题难度越大。

一、填空题★1、轻瓦斯保护应动作于____，重瓦斯保护应动作于____。

（信号跳闸）★2、电流互感器运行中二次侧不得__________，电压互感器运行中二次侧不得__________。

（开路短路）★3、电压互感器的误差就是__________误差和__________误差。

（变比角）★4、所有CT和PT的_________绕组应有______性的_________的保护接地。

（二次永久可靠）★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的。

（产生气体）★★6、继电保护装置必须满足__________、__________、__________和__________四个基本要求。

（选择性快速性灵敏性可靠性）★★7、对继电保护装置的四项基本要求是、、和。

（选择性速动性灵敏性可靠性）★★8、我风电场变电站主变气体继电器联结管径应与继电器管径相同，其弯曲部分应大于。

（90°）★★9、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的来解决。

（平衡线圈）★★10、自动重合闸的起动方式有起动方式和起动方式两种。

（不对应保护）★★11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的倍。

（1/√3）★★12、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次。

（反充电）★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进行一次全部检验。

（4）★★14、直流母线电压不能过高或过低，允许范围一般是。

（±10%）★★15、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。
