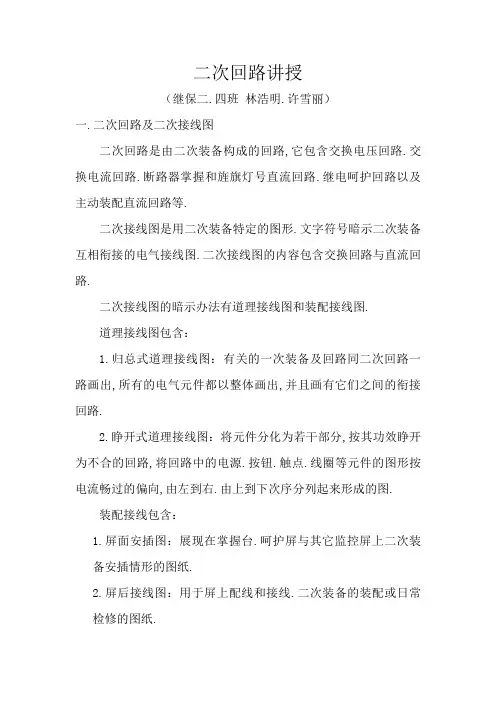

二次回路讲授（继保二.四班林浩明.许雪丽）一.二次回路及二次接线图二次回路是由二次装备构成的回路,它包含交换电压回路.交换电流回路.断路器掌握和旌旗灯号直流回路.继电呵护回路以及主动装配直流回路等.二次接线图是用二次装备特定的图形.文字符号暗示二次装备互相衔接的电气接线图.二次接线图的内容包含交换回路与直流回路.二次接线图的暗示办法有道理接线图和装配接线图.道理接线图包含：1.归总式道理接线图：有关的一次装备及回路同二次回路一路画出,所有的电气元件都以整体画出,并且画有它们之间的衔接回路.2.睁开式道理接线图：将元件分化为若干部分,按其功效睁开为不合的回路,将回路中的电源.按钮.触点.线圈等元件的图形按电流畅过的偏向,由左到右.由上到下次序分列起来形成的图.装配接线包含：1.屏面安插图：展现在掌握台.呵护屏与其它监控屏上二次装备安插情形的图纸.2.屏后接线图：用于屏上配线和接线.二次装备的装配或日常检修的图纸.3.端子排图.4：电缆接洽图.二.若何看回路读图的方法可归纳为：“先交换,后直流;交换看电源,直流找线圈;抓住出点不放松,一个一个查清晰.”“先上后下,先左后右,平外装备一个不漏.”“先交换,后直流”指先先看二次接线图的交换回路,根据交换回路的电气量及在体系中产生故障时这些电气量的变更特色,向直流逻辑回路揣摸,再看直流回路.“交换看电源,直流找线圈”指交换回路要从电源入手.交换回路由电压和电流回路构成,先找出它们是从哪组互感器来的,传变的电气量所起的感化,与直流回路的关系,符号是什么;然后找与其响应的触点回路.如许把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个剖析完,再看它们都用在哪些回路,与哪些回路有关.“抓住出点不放松,一个一个查清晰”,就是说,找到继电器的线圈后,再找出与之响应的触电.根据触点的闭合或开断引起回路变更的情形,再进一步剖析,直至查清全部逻辑回路的动作进程.“先上后下,先左后右,平外装备一个不漏”是针对端子排图和屏后装配图而言.看端子排图必须合营睁开图来看,而睁开图有如许的一些纪律：（1）直流母线或交换电压母线用粗线条暗示.（2）继电器和每一个小的逻辑回路的感化都在睁开图的右侧注明.（3）继电器和各类电器元件的文字符号和响应道理接线图中的文字符号一致.（4）继电器的触点和电器元件之间的衔接线段有回路标号.（5）继电器的文字符号与其本身触点的文字符号雷同.（6）各类小母线和帮助小母线都有标号.（7）对于睁开图中个此外继电器,或该继电器的触点在另一张图中暗示,或在其他装配单位中暗示,都在图纸上解释去向,对任何引进触点或回路也解释来处.（8）直流正极按奇数次序标号,负极回路按偶数次序标号.回路经由元件后,标号随之转变.（9）经常应用的回路都给以固定的标号.（10）交换回路的标号除用三位数外,前面加注文字符号.三.读图次序拿到图纸后应起首检讨图纸的设计解释,看清该距离的呵护.测控等装配的设置装备摆设情形,以及是否消失某些地方特别的设计.其次就是该距离的电流.电压回路图.在这张图里,包含着这一距离的一次图.CT和PT组此外设置装备摆设情形.用处.再者就是看掌握及呵护回路图.这部分须要卖力不雅看,有时也须要参照厂家图检讨.旌旗灯号图.刀闸掌握回路图也要好好检讨,日常故障查找.缺点处理须要用到.部分图纸还会包含掉灵.跳闸出口图,这类图纸也要卖力存眷,因为里面包含了开关跳闸的重要信息.四.操纵回路下图是某110kV线路掌握回路,包含合闸回路.跳闸回路.防跳回路.开关地位监督回路等：图1 110kV线路掌握回路（1）部分图示符号解释（2）合闸回路开关合闸可以经由过程当场手动合闸和远方遥控合闸两种方法实现.以当场手动合闸为例,正电作起点,经由五防所1S,远方/当场把手1QK在当场地位,其接点7.8导通,手动拧合闸即操纵把手1KK的7.8接点导通,合闸回路导通.同时,合闸保持继电器HBJ 动作,常开接点HBJ闭合.操纵把手1KK返回本来地位,其7.8触点断开,合闸回路依附HBJ的自保持回路导通.开关合闸成功后,其动断帮助接点DL断开合闸回路,HBJ复归,其自保持接点随后断开.在传统的开关操纵回路中,合闸回路里没有合闸继电器HBJ,那么为什么要增长呢？因为要包管开关合闸成功,必须使合闸回路中的电流中断必定的时光以起动合闸线圈.遥控合闸指令是一个只有几十个至几百毫秒的高电平脉冲,假如脉冲在合闸线圈启动之前消掉,则合闸操纵就会掉败.依附HBJ的自保持回路,可以包管在开关合闸完成之前,合闸回路一致保持导通状况,确保开关能完成合闸操纵.同时,HBJ的自保持回路还包管了必定是由开关的动断接点DL断开合闸回路,防止了由不具备足够开始容量的1KK接点或遥合接点断开此回路造成粘连甚至销毁的安全.（3）跳闸回路以当场手动跳闸为例,1QK在当场地位且开关本体未制止跳闸,手动拧分闸即1KK的3.4接点导通,跳闸回路导通.同时,跳闸保持继电器TBJ动作,常开接点TBJ动作形成自保持.1KK返回本来地位,其3.4接点断开,跳闸回路经由过程TBJ的自保持回路接通.跳闸成功后,其动和帮助接点DL断开跳闸回路,TBJ复归,其自保持接点随后断开.（4）防跳回路防跳是指防止在手合开关于故障线路且产生于开关接点粘连的情形下,因为“线路呵护动作跳闸”与“手合开关接点粘连”同时产生造成开关在跳闸动作与合闸动作之间产生跳跃的情形.开关跳闸时,跳闸保持继电器TBJ动作,常开接点TBJ闭合,防跳继电器TBJV动作,常闭接点TBJV断开,此时即使产生合闸操纵,合闸回路也不克不及导通.防跳继电器TBJV自保持回路的另一个重要感化就是：防止在主动跳闸时,呵护出口继电器常开接点TJ 先于开关动合帮助接点DL断开而起到割断跳闸电流的感化导致自身损毁.（5）合后继电器KKJ的感化KKJ反应手跳.手合的情形,1代表合,0代表分.假如手动合上,KKJ为1.由呵护切开关,仍为1.只有手分才为0.KKJ是用来断定该开关是工资偷跳照样呵护跳闸.（6）合位.跳位继电器的感化由上图可以看出,两者可以显示指导灯的状况并便利运行人员区分开关的状况,然而另一个重要的感化就是,分离监督合闸回路和跳闸回路是否处于预备状况,即操纵回路本身是否消失故障.是以,引申到另一个问题,当产生“掌握回路断线”故障时（TWJ.HWJ串联构成,当TWJ.HWJ同时掉电,在正常的现实运行中,它们必定只有一个带电）,它代表的可能是操纵电源消掉这个故障,也有可能是运行中,合闸回路或跳闸回路中的某处产生了断线故障.是以,在产生“掌握回路断线”故障时,依附地位指导灯是无法准确断定,而应当经由过程量度HWJ和TWJ的带电情形断定.（7）回路编号对于任何一个掌握回路,都可以用“4个点”.“6个点”.“8个点”.“9个点”这四种办法来信息,以完成接线并理清回路走向.“4个点”：1（正电源）,2（负电源）.7（合闸回路出口端）.37（跳闸回路出口端）.“6个点”：在4个点的基本上,增长3（手合输入端）.33（手跳输入端）.“8个点”：在6个点的基本上,增长6（红灯）.36（绿灯）.“9个点”：在8个点的基本上,增长R133（外部呵护跳闸输入端）.尽管不合的设计人员在设计图纸时对编号的应用不必定完整按照上面所述,然而,掌控这几个点来也是看二次图纸的一个好办法,起首肯定这个回路设计哪些装备,道理图中这些装备之间的接洽必定经由过程电缆实现,那么端子排图的接线也就异常清晰明了.五.联跳回路所谓联跳,即呵护自身跳本距离的开关外,还会对其他距离或呵护发出旌旗灯号,凋谢其他呵护的某些前提从而达到其他开关跳闸的后果.现实上,我们拿到的图纸并没有专门的一份图纸称作“联跳回路”,但我们可以从其它图纸中找出个中联跳的开关或开出（即发旌旗灯号到其它呵护）.以木棉站#1主变二次图纸为例：由#1主变二次图的第22张我们可以得出信息：主变呵护A起动掉灵.解除掉灵电压呵护闭锁到220kV母差掉灵呵护一,主变呵护B起动掉灵.解除掉灵电压呵护闭锁到220kV母差掉灵呵护二;同时,5011断路器呵护.5012断路器呵护.220kV母差掉灵呵护一.220kV母差掉灵呵护二发旌旗灯号值主变非电量呵护,经由过程非电量呵护联跳各侧,分离起动500kV掉灵回路和220kV掉灵回路的感化.#1主变二次图的第23.25.26张又印证上述的信息,并且第25.26张图纸里还包含了#1主变呵护A.B联跳主变低压侧抵偿装配的信息.在上图可以看到,针对主变而言,都是经由过程主变非电量实现,这是因为非电量呵护为瞬时动作,并且它是直接切各侧开关,可以防止反复接线.确认联跳回路有何感化？起首,我们可以知道本距离涉及了哪些联跳的信息,包含此外距离发信（以呵护开入的情势）使本距离呵护动作（或跳开关或闭锁）,本距离发信（以呵护开出情势）使此外距离呵护动作（或跳开关或闭锁）.其次,确认这些信息,为我们日常带电工作（比方新距离接入母差.安稳）.定检工作（主变.线路等定检）.缺点处理供给做安然措施的根据,防止工资误触碰导致呵护误动作.六.典范掉灵启动回路1.电力体系220kV双母接线方法线路.主变呵护掉灵启动方法有以下几种：（1）线路（元件）的掉灵呵护启动装配中的电流判别元件接点（SL接点）与呵护动作触点(TJ触点)或操纵箱的三相跳闸触点(TJR触点)串联后,再串联用于判别母线运行方法的重动的电压切换触点(YQJ触点)后,供给应掉灵呵护.掉灵呵护剖断掉灵断路器地点母线知足掉灵呵护电压闭锁前提后,经较短时限（一般整定为0.2S）跳开母联断路器,再经一个时限（一般整定为0.5S）后,切除掉灵断路器地点母线的各个衔接元件.如下图2.3所示的是早期的掉灵启动回路：图2 双母接线方法线路呵护掉灵启动回路(经YQJ触点判别母线运行方法)图3 双母接线方法主变变高开关掉灵启动回路图(经YQJ触点判别母线运行方法)（2）线路（元件）的掉灵呵护启动装配中的电流判别元件接点（SL接点）与呵护动作触点(TJ触点)或操纵箱的三相跳闸触点(TJR触点),供给应掉灵呵护呵护.经由母线掉灵呵护中线路（元件）的刀闸帮助接点剖断掉灵断路器地点母线,知足掉灵呵护电压闭锁前提后,经较短时限（一般整定为0.2S）跳开母联断路器,再经一个时限（一般整定为0.5S）后,切除掉灵断路器地点母线的各个衔接元件.如下图3.图4所示：图 4 双母接线方法线路呵护掉灵启动回路（经刀闸帮助接点判母线运行方法）图5 双母接线方法主变变高开关掉灵启动回路图（经刀闸帮助接点判母线运行方法）（3）线路（元件）呵护装配向母线掉灵呵护供给呵护动作触点(TJ触点),与母线呵护中的相（三相）电流启动接点构成“与门”,经由母线掉灵呵护中线路（元件）的刀闸帮助接点剖断掉灵断路器地点母线,知足掉灵呵护电压闭锁前提后,经较短时限（一般整定为0.2S）跳开母联断路器,再经一个时限（一般整定为0.5S）后,切除掉灵断路器地点母线的各个衔接元件.如下图6,图7所示：图6 双母接线方法线路呵护掉灵启动回路：每套呵护动作后同时启动两套掉灵呵护图7 双母接线方法线路呵护掉灵启动回路（每套呵护动作后只启动一套掉灵呵护）从回路的衔接上看,上述第（3)种启动方法,采取母线呵护装配内部的掉灵电流判别功效,线路（元件）呵护与母线呵护一一对应,更相符双重化的请求.而第（1).（2）种启动方法,掉灵电流判别须要在线路呵护的帮助呵护装配中实现,其实不是完整意义上的一一对应的双重化,并且回路比较庞杂.并且根据《电力体系继电呵护反变乱措施及释义（版）》划定,220kV母线差动呵护,应采取母线呵护装配内部的掉灵电流判别,主如果斟酌到双套设置装备摆设的掉灵呵护经由统一个电流元件把关不相符靠得住性的请求,而内含有掉灵呵护功效的微机型母线差动呵护也可实现电流判别功效.采取母线差动呵护装配内部的掉灵电流判别功效,还可以有用简化外部掉灵启动回路,下降掉灵呵护误动风格险.《电力体系继电呵护反变乱措施及释义（版）》划定线路歧路应设置分相和三相跳闸启动掉灵开人回路,元件歧路应设置三相跳闸启动掉灵开人回路.如图5.图6中,掉灵呵护中线路歧路设置了分相跳闸启动掉灵开入——A相跳闸触点（TJA触点）.B相跳闸触点（TJB触点）.C相跳闸触点（TJC触点）,三相跳闸启动掉灵开入（TJR/TJQ触点）.主变呵护动作不分相,所以元件歧路只设置了三相跳闸启动掉灵开入（TJ/TJR触点）.第（2）.（3）种启动方法中判别母线运行方法的开关量输入触点采取开关场地母线隔分开关和断路器的帮助接点（分段或母联掉灵判别母线呵护需接入其断路器的帮助接点）,不采取经由重动的电压切换触点（YQJ触点）.一方面可防止重动继电器产生故障时,导致母线差动或掉灵呵护产生误动;另一方面可有用的简化母线呵护外部回路,进步双重化设置装备摆设的两套母线呵护之间回路的自力性.故按反措请求,近年来新建变电站.扩建技改工程的呵护装备,都采取方法（3）,而对现有运行中的呵护装备启动掉灵回路不作修改.2.220kV母线掉灵呵护动作逻辑及回路220kV母线呵护的动作逻辑图如图8（a.b）所示：（a）线路呵护（b）元件呵护图8 掉灵呵护动作逻辑示意框图（1）解决掉灵呵护复合电压闭锁问题为了防止掉灵呵护继电器误动作或误碰出口中央继电器造成母线呵护动作,故母线呵护都采取了电压闭锁元件.为懂得决变压器变低故障,主变高压侧开关掉灵时,母线呵护复合电压闭锁元件敏锐度缺少的问题,广东电网一般采取主变呵护变高跳闸接点动作时解除复合电压闭锁,并且解除闭锁所用的呵护跳闸触点与启动掉灵所用的呵护跳闸触点必须是来自不合继电器的动作触点,以防止继电器故障时因取自统一继电器造成两个回路同时导通的轻微后果.（2）解决变压器变高开关掉灵问题变压器变高开关掉灵时,母线掉灵呵护应切开主变各侧开关.110kV体系与220kV体系接洽慎密,而电源点也不竭增多,可供给的短路电流容量不竭增长.假如此时母线产生故障而主变变高开关掉灵拒动,此时仍可经由过程110kV体系向主变供给短路电流,假如此时依附主变后备呵护以必定的延时去切除主变各侧断路器,可能会消失以下两个轻微后果：主变呵护因受110kV体系倒送过来的短路电流冲击而破坏;或相邻主变的后备呵护因达到动作定值和时光而动作,造成变乱规模扩展.是以电力体系继电呵护反变乱措施划定,变压器变高开关掉灵时,母线掉灵呵护应切开主变各侧开关.今朝220kV母线故障主变断路器掉灵联切主变各侧断路器的逻辑采取以下办法：母线呵护动作断定.掉灵电流判据和延时出口的功效在220kV母线呵护内实现,每套母线呵护引出一对掉灵呵护跳闸触点至主变压器非电量呵护,非电量呵护只负责收到掉灵跳闸开入旌旗灯号后联切主变压器各侧断路器.比方南瑞继电非电量呵护装配RCS974.。

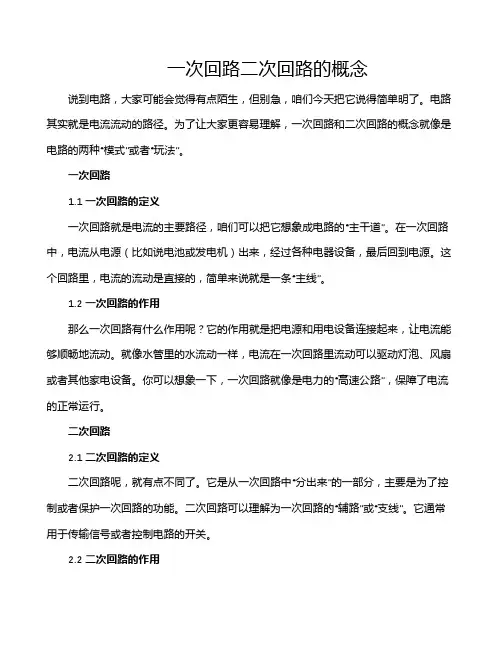

一次回路二次回路的概念说到电路，大家可能会觉得有点陌生，但别急，咱们今天把它说得简单明了。
电路其实就是电流流动的路径。
为了让大家更容易理解，一次回路和二次回路的概念就像是电路的两种“模式”或者“玩法”。
一次回路1.1 一次回路的定义一次回路就是电流的主要路径，咱们可以把它想象成电路的“主干道”。
在一次回路中，电流从电源（比如说电池或发电机）出来，经过各种电器设备，最后回到电源。
这个回路里，电流的流动是直接的，简单来说就是一条“主线”。
1.2 一次回路的作用那么一次回路有什么作用呢？它的作用就是把电源和用电设备连接起来，让电流能够顺畅地流动。
就像水管里的水流动一样，电流在一次回路里流动可以驱动灯泡、风扇或者其他家电设备。
你可以想象一下，一次回路就像是电力的“高速公路”，保障了电流的正常运行。
二次回路2.1 二次回路的定义二次回路呢，就有点不同了。
它是从一次回路中“分出来”的一部分，主要是为了控制或者保护一次回路的功能。
二次回路可以理解为一次回路的“辅路”或“支线”。
它通常用于传输信号或者控制电路的开关。
2.2 二次回路的作用二次回路的作用就像是电力系统中的“调度员”。
它帮助我们控制电器的开关，或者监测系统的状态，确保电力系统的稳定运行。
比如在家里，很多开关、传感器、报警器等设备就用的是二次回路。
它们不像一次回路那样直接供应电流，而是通过控制信号来影响一次回路中的电流。
一次回路与二次回路的区别3.1 功能上的区别一次回路和二次回路最直接的区别在于它们的功能。
一次回路是主要的电流传输路径，负责实际的电力供应；而二次回路则主要用于控制和监测。
一次回路就像是电力的“大动脉”，二次回路则像是“神经系统”，负责细微的调整和监控。
3.2 结构上的区别从结构上讲，一次回路和二次回路也有所不同。
一次回路通常包含电源、负载（如灯泡、家电）以及它们之间的连接线；而二次回路则更复杂一些，它涉及到控制设备、传感器、继电器等。
二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。
二、了解二次回路的工作任务和主要内容。
三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。
四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。
五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。
一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。
a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。
二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。
主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。
(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。
（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。
接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。
2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。
（2）、继电保护及自动装置。
继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。
（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。
（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。
电气二次回路技术
电气二次回路技术在电力系统中起着至关重要的作用。
它是电气系统中的一个重要环节，主要负责对电气一次回路和其他电气设备的调控与保护。
二次回路是由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路，用于控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
二次回路的类型多种多样，主要根据功能、用途以及电路形式来区分。
例如，控制回路就包括就地手动合分闸、防跳联锁、试验、互投联锁、保护跳闸以及合分闸执行部分；信号回路则包括开关运行状态信号、事故跳闸信号与事故预告信号等。
此外，测量回路也是二次回路的一个重要组成部分，它分为电流回路与电压回路，用于对电气系统中的各种参数进行测量。
在电气二次回路的设计、安装和运行过程中，需要特别注意其安全性和可靠性。
因为二次回路的故障可能会对电气系统造成严重影响，甚至导致设备损坏或电网瓦解等重大事故。
因此，对二次回路的维护和检修工作也显得尤为重要。
总的来说，电气二次回路技术是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。
随着电力需求的增长和电路系统的广泛应用，电气二次回路技术的重要性也越来越得到人们的认可。

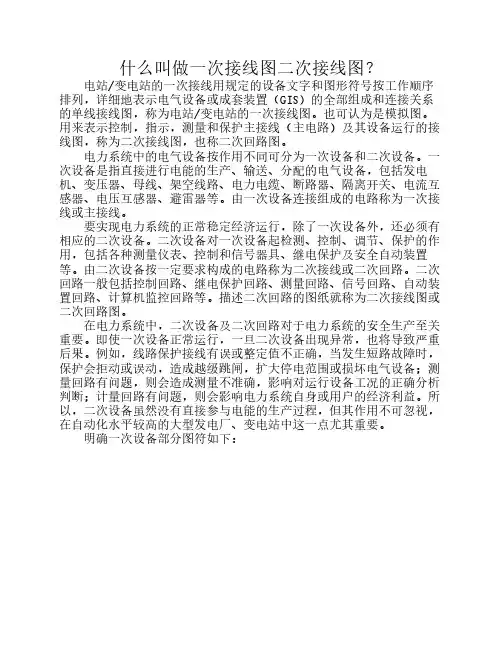

什么叫做一次接线图二次接线图？ 电站/变电站的一次接线用规定的设备文字和图形符号按工作顺序排列，详细地表示电气设备或成套装置（GIS）的全部组成和连接关系的单线接线图，称为电站/变电站的一次接线图。
也可认为是模拟图。
用来表示控制，指示，测量和保护主接线（主电路）及其设备运行的接线图，称为二次接线图，也称二次回路图。
电力系统中的电气设备按作用不同可分为一次设备和二次设备。
一次设备是指直接进行电能的生产、输送、分配的电气设备，包括发电机、变压器、母线、架空线路、电力电缆、断路器、隔离开关、电流互感器、电压互感器、避雷器等。
由一次设备连接组成的电路称为一次接线或主接线。
要实现电力系统的正常稳定经济运行，除了一次设备外，还必须有相应的二次设备。
二次设备对一次设备起检测、控制、调节、保护的作用，包括各种测量仪表、控制和信号器具、继电保护及安全自动装置等。
由二次设备按一定要求构成的电路称为二次接线或二次回路。
二次回路一般包括控制回路、继电保护回路、测量回路、信号回路、自动装置回路、计算机监控回路等。
描述二次回路的图纸就称为二次接线图或二次回路图。
在电力系统中，二次设备及二次回路对于电力系统的安全生产至关重要。
即使一次设备正常运行，一旦二次设备出现异常，也将导致严重后果。
例如，线路保护接线有误或整定值不正确，当发生短路故障时，保护会拒动或误动，造成越级跳闸，扩大停电范围或损坏电气设备；测量回路有问题，则会造成测量不准确，影响对运行设备工况的正确分析判断；计量回路有问题，则会影响电力系统自身或用户的经济利益。
所以，二次设备虽然没有直接参与电能的生产过程，但其作用不可忽视，在自动化水平较高的大型发电厂、变电站中这一点尤其重要。
明确一次设备部分图符如下：断路器 负荷开关 隔离开关 熔断器 区别在设计的时候我们是怎么确定组合的。
例如有时候我们可以采用断路器加负荷开关来完成电路的通断功能，有时候却使用断路器加隔离开关来实现，有时候还使用负荷开关和隔离开关及熔断器的组合来实现。
二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。
它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。
二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。
其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。
二次回路定义：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。
编辑本段二次回路的定义
由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为
二次回路
二次回路。
在词典中的解释：
在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
编辑本段二次回路的组成
指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继
二次回路
电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
编辑本段二次回路的分类
按电源性质分
交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电
二次回路
流元件的全部回路。
交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
按用途区分
测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁
回路、操作电源回路。
操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
编辑本段二次回路识图
常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（
二次回路
又称背面接线图）、盘面布置图。
看图
A、"先看一次，后看二次"。
一次：断路器、隔离开关、电流、电压互感器、变压器等。
了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影
响等。
B、"看完交流，看直流"。
指先看二次接线图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"。
一般交流回路较简单。
C、"交流看电源、直流找线圈"。
指交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。
D、"线圈对应查触头，触头连成一条线"。
指找出继电器的线圈后，再找出与其相应的触头所在的回路，一般由触头再连成另一回路；此回路中又可能串接有其它的继电器线圈，由其它继电器的线圈又引起它的触头接通另一回路，直至完成
二次回路
二次回路预先设置的逻辑功能。
E、"上下左右顺序看，屏外设备接着连"。
主要针对展开图、端子排图及屏后设备安装图。
原则上由上向下、由左向右看，同时结合屏外的设备一起看。
原理图
：对于与二次回路直接相连的一次接线部分绘成三线形式，而其余部分则以单线图表达。
原理图多用于对继电保护装置和自动装置的原理学习和分析或作为二次回路设计的原始依据。
A、原理图的仪表和继电器都是以整体形式的设备图形符号表示的，但不画出其内部的电路图，只画出触点的连接。
B、原理图是将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；特点是能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。
C、缺点：对二次接线的某些细节表示不全面，没有元件的内部接线。
端子排号码和回路编号、导线的表示仅一部分，并且只标出直流电源的极性等。
展开图
：展开图和原理图是同一接线的两种表达方式。
"直观性好" A、将二次回路的设备展开表示，分成交流电流、交流电压回路，直流回路，信号回路。
B、将不同的设备按电路要求连接，形
二次回路
成各自独立的电路。
C、同一设备（电器元件）的线圈、触点，采用相同的文字符号表示，同类设备较多时，采用数字序号。
D、展开图的右侧以文字说明回路的用途。
E、展开图中所有元器件的触点都以常态表示，即没有发生动作。
安装接线图
A、屏背面展开图---以屏的结构在安装接线图上展开为平面图来表示。
屏背面部分装设仪表、控制开关、信号设备和继电器；屏侧面装设端子排；屏顶的背面或侧面装设小母线、熔断器、附加电阻、小刀开关、警铃、蜂鸣器等。
B、屏上设备布置的一般规定---最上为继电器，中为中间继电器，时间继电器，下部为经常需要调试的继电器（方向、差动、重合闸等），最下面为信号继电器，连接片以及光字牌，信号灯，按钮，控制开关等。
C、保护和控制屏面图上的二次设备，均按照由左向右、自上而下的顺序编号，并标出文字符号；文字符号与展开图、原理图上的符号一致；在屏面图的旁边列出屏上的设备表（设备表中注明该设备的顺序编号、符号、名称、型号、技术参数、数量等）；如设备装在屏后（如电阻、熔断器等），在设备表的备注栏内注明。
D、在安装接线图上表示二次设备---屏背面接线图中，设备的左右方向正好与屏面布置图相反（背视图）；屏后看不见的二次设备轮廓线用虚线画出；稍复杂的设备内部接线（如各种继电器）也画出，电流表、功率表则不画；
二次回路
各设备的内部引出端子（螺钉），用一小圆圈画出并注明端子的编号。
接线端子
---连接同一屏（除特殊信号联络外）上不同设备电路。
A、试验端子---用于需要投入试验仪器的电流回路时可用到，主要利用它可校验电流回路中的仪表和继电器的准确度，可保证电流互感器的二次侧在测试中不会开路且又不必松动原来的接线。
B、连接试验端子---同时具备连接端子和试验端子的功能，常用于需要彼此连接的电流试验回路中。
C、特殊端子---用于需要很方便地开断回路的场合。
电应用电缆截面积（铜芯）
电流回路≥2.5MM2，长度较长时应≥4～6MM2 电压回路、控制回路、信号回路≥1.5MM2。
