EIGRP 协议是一个内部网关协议，高级距离矢量协议，组播地址224.0.0.101、eigrp 是一个高级的距离矢量协议2、eigrp 具有高速的收敛特性3、支持路由汇总和路由聚合4、eigrp 支持触发式增量更新5、eigrp 可以支持多种网络层协议，可以开启多个eigrp 进程支持不同的3 层被动路由协议。
6、eigrp 发送报文以组播和单播形式发送组播地址224.0.0.107、eigrp 支持手工汇总8、eigrp 保证100%无环路9、eigrp 无论在广域网还是在局域网部署eigrp 配置都比较简单10、eigrp 支持非等价的负载均衡Eigrp 头部的字段用来描述这个 eigrp 报文是个什么报文在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文。
所有的 IGP 协议中 IP 包头的 TTL 字段都为 1：当端口大于 1.544mbit/s 的发送频率为 5s 一次，小于 1.544mbit/s的我 60s 一次，连续的 3 次 hello 时间都没有收到 hello 包就判定邻居挂掉了。
默认情况下 hello 报文以组播形式发送。
在不支持组播的二层环境中如帧中继环 境中，需要手动修改指定单播地址 neighbor 1.1.1.1 255.255.255.0eigrp 的报文能够被可靠的发送，所以 eigrp 定义了可靠的传输机制， 内部定义的 确认机制，但并非所有的 eigrp 报文都需要确认， update ，query ，和 reply 需要 回复 ack ，如果没有回复则重传，重传次数为 16 次。
在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文，当 ack 位被置 1 的时候只能以单播 形式发送。
EIGRP简介：一、EIGRP是cisco专用协议，同时具备距离矢量和链路状态优点,该混合模式有以下特征：1、快速会聚（使用DUAL算法来实现）2、支持VLSM3、部分更新，不是定期更新，从而使更新占用带宽少；4、支持多种网络层协议利用协议无关模块（PDM）来支持IP，IPX，APPLE Talk二、其他特征：1、在不同数据链路层协议和拓扑间实现无缝连接----从而能在WAN或LAN中高效运行；2、精度的度量值---用32位来表示，从而更好支持均衡负载；3、使用组播（224.0.0.10）和单播来通信;4、支持边界汇总及创建超网（聚合地址块)。
注：EIGRP实现的是传输层功能，其在IP报头中的协议号为88；TCP为6、UDP为17。
三、EIGRP四个底层重要技术：1、邻居发现技术2、可靠传输协议---确保快速会聚的有效性保证路由选择信息(更新、查询、应答)分组能被可靠地发送RTO定时器重传可靠分组，最多15次，且在保持定时器3、DUAL有限状态机----决定到目的地的度量值4、协议无关模块(PDM)----支持多种网络层协议如IP，IPX，Apple Talk.四、EIGRP五种类型分组：1、Hello分组：以组播方式来发现邻居，无需确认；hello分组发送间隔时间随介质而异：在LAN链路、点到点链路、高带宽多点链路---间隔时间为5秒在低带宽链路----------------------------间隔时间为60秒间隔时间调整：ip eigrp hello-interval as号间隔秒数保持时间：在多长时间内收到邻居的Hello分组和其他EIGRP分组是有效的。
默认时，保持时间是间隔时间3倍注：间隔时间的变化不会影响保持时间。
2、更新分组：以组播方式来发送会聚后的路由给受影响的路由器。
同时，为了同步拓扑表，在启动时，以单播方式将更新发送给邻居路由器。
更新是以可靠方式发送的。
3、查询分组：以组播方式向邻居发关查询分组并以可靠的方式传送（查询可行后继），有时重传是以单播方式。
在做实验之前我想先解释一下实现EIGRP负载的一些知识(图)!一：思考如果R1想去去往R5的话，那么它面临着有3条路可以走，但是我们可以请注意到，3条路的度量值是不一样的，所以度量值不一样即不能实现负载均衡，于是R1就会选择R3做为它的下一跳，把它放入路由表当中,那我们怎样实现非等价负载呢（即带宽不一致的情况）？二：术语AD（Advertise Distance）:宣告距离（邻居到某网络的距离）FD (Feasible Distance)：可行距离（自己到某网络的距离）如图所示: 如果R1从R3到R5，那么它的AD=10，FD=20.注：这个一定得搞清，不然接下来都不知道我讲什么.三：条件1.如果我在R1配置R1（config-router）#variance 2的话，那么R2会做为R1的另一条去住R5的路径，因为2*（FD）>（20+10=30），即从R2到R5的FD小于R3到R5的FD，所以才能实现负载.2.如果我variance设置为3的话，那么按我刚刚所说的从R4到R5的FD也小于2*（FD），那它会被加入的负载路径里面去吗？答案肯定不会，因为还有一个条件就是AD必需小于FD，从R4到R5的AD为25，而从R3到R5的FD为20，所以不满足，不能实现负载.实验：拓扑如下注：首先说明一下，由于51CTO只允许写8万字，所以步骤一只写了R1的配置，其它一样步骤一：首先先把所以接口信息以及EIGRP全部启用，并且查看信息.R1:Router>Router>enRouter#conf tRouter(config)#hostname R1R1(config)#interface f0/0R1(config-if)#ip address 192.168.12.1 255.255.255.0R1(config-if)#no shR1(config-if)#ip address 192.168.13.1 255.255.255.0R1(config-if)#no shR1(config-if)#exitR1(config)#router eigrp 1R1(config-router)#no auto-summaryR1(config-router)#network 192.168.12.0 0.0.0.255R1(config-router)#network 192.168.13.0 0.0.0.255R1(config-if)#endR1#R1上查看路由表：R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set4.0.0.0/24 is subnetted, 1 subnetsD 4.4.4.0 [90/158720] via 192.168.13.2, 00:00:06, FastEthernet0/1[90/158720] via 192.168.12.2, 00:00:06, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1D 192.168.24.0/24 [90/30720] via 192.168.12.2, 00:04:00, FastEthernet0/0 D 192.168.34.0/24 [90/30720] via 192.168.13.2, 00:03:50, FastEthernet0/1 R1#注：很清楚的看到，去往4.4.4.4有两条路可以走，因为其度量值一样，EIGRP自动实现负载均衡，步骤二：R1设置F0/1接口带宽为512KB，其两边度量值不一样，使得所以数据只向F0/ 0转发,产查看路由表与拓扑表.R1(config)#interface f0/1R1(config-if)#bandwidth 512R1(config-if)#endR1#查看路由表：R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set4.0.0.0/24 is subnetted, 1 subnetsD 4.4.4.0 [90/158720] via 192.168.12.2, 00:08:43, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1D 192.168.24.0/24 [90/30720] via 192.168.12.2, 00:12:37, FastEthernet0/0 D 192.168.34.0/24 [90/33280] via 192.168.12.2, 00:01:04, FastEthernet0/0 R1#//这里因为改变F0/1了带宽，所以去住4.4.4.4全部往F0/0转发.只有一条.步骤三：实现非等价负载均衡R1(config)#router eigrp 1R1(config-router)#variance 32 // 32=5133056除以158720，满足条件.查看路由表：R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set4.0.0.0/24 is subnetted, 1 subnetsD 4.4.4.0 [90/5133056] via 192.168.13.2, 00:00:02, FastEthernet0/1[90/158720] via 192.168.12.2, 00:00:01, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1D 192.168.24.0/24 [90/30720] via 192.168.12.2, 00:00:01, FastEthernet0/0 D 192.168.34.0/24 [90/30720] via 192.168.13.2, 00:00:02, FastEthernet0/1 R1#// 去往4.4.4.4的路由，又变成了两条. 实验完毕.。

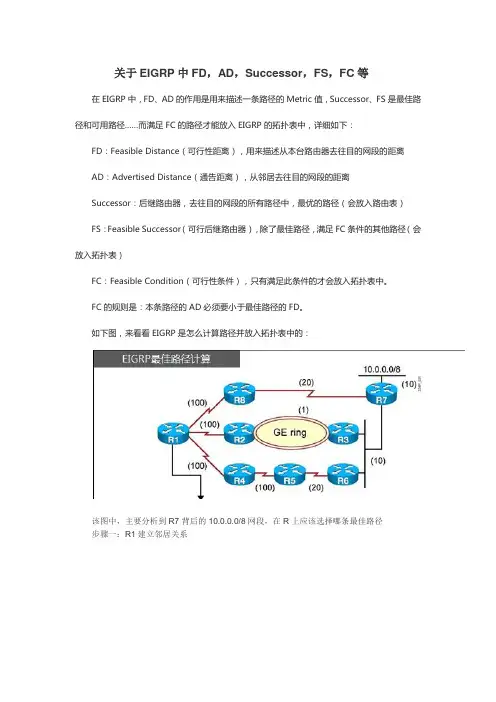

关于EIGRP中FD，AD，Successor，FS，FC等在EIGRP中，FD、AD的作用是用来描述一条路径的Metric值，Successor、FS是最佳路径和可用路径……而满足FC的路径才能放入EIGRP的拓扑表中，详细如下：FD：Feasible Distance（可行性距离），用来描述从本台路由器去往目的网段的距离AD：Advertised Distance（通告距离），从邻居去往目的网段的距离
Successor：后继路由器，去往目的网段的所有路径中，最优的路径（会放入路由表）FS：Feasible Successor（可行后继路由器），除了最佳路径，满足FC条件的其他路径（会放入拓扑表）
FC：Feasible Condition（可行性条件），只有满足此条件的才会放入拓扑表中。
FC的规则是：本条路径的AD必须要小于最佳路径的FD。
如下图，来看看EIGRP是怎么计算路径并放入拓扑表中的：
该图中，主要分析到R7背后的10.0.0.0/8网段，在R上应该选择哪条最佳路径
步骤一：R1建立邻居关系
对于R1，会建立R8、R2、R4三个邻居
步骤二：看R1上去往10.0.0.0/8的三条路径的AD（从邻居到目的的Metric值）
步骤三：看R1去往10.0.0.0/8的三条路径的FD（自己去目的的Metric值）
步骤四：比较最佳路径，选择Successor和Feasible Successor。

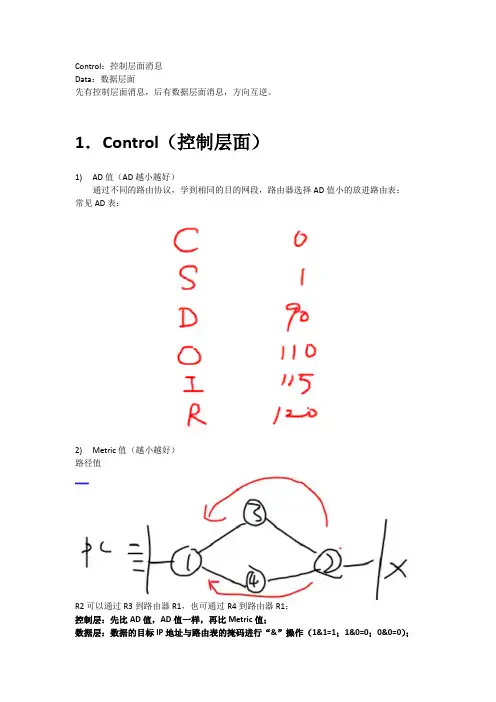

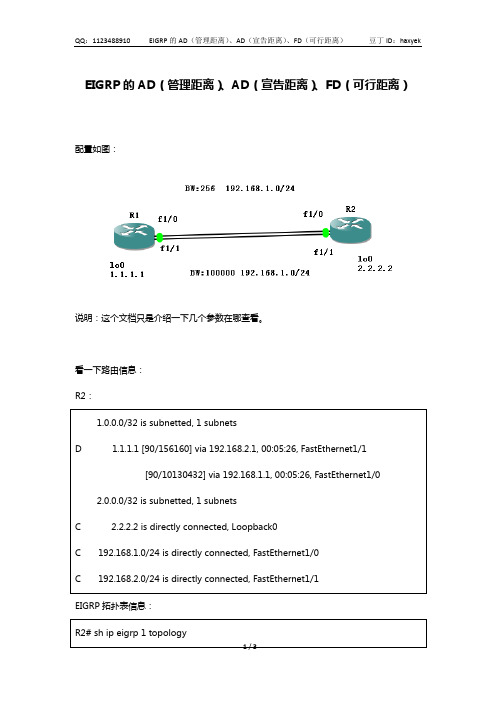

Control：控制层面消息Data：数据层面先有控制层面消息，后有数据层面消息，方向互逆。
1．Control（控制层面）1)AD值（AD越小越好）通过不同的路由协议，学到相同的目的网段，路由器选择AD值小的放进路由表；常见AD表：2)Metric值（越小越好）路径值R2可以通过R3到路由器R1，也可通过R4到路由器R1；控制层：先比AD值，AD值一样，再比Metric值；数据层：数据的目标IP地址与路由表的掩码进行“&”操作（1&1=1；1&0=0；0&0=0）；&出来的结果，与路由表中的路由进行匹配，最长匹配（longest match）；2．EIGRPEIGRP（Enhanced Interior Gateway Routing Protocol，增强型内部网关路由协议）2．1 EIGRP特性1．路由协议按照范围分为：IGP（内部网关协议，Interior Gateway Protocol）和EGP（外部网关协议，External Gateway Protocol）EIGRP属于典型的IGP；2．路由协议按照设计原理分为：DV（距离矢量协议，Distance Vector）和LS（链路状态协议，Link State）EIGRP属于DV协议；3．路由协议按照有类和无类来分；（看是否携带子网掩码，携带子网掩码的高级）EIGRP特点：1．DV协议；2．收敛速度快；3．支持VLSM（无类路由协议）4．增量（触发）更新；5．支持多种网络层协议，例如，IPv4，IPv6，IPX6．灵活的网络设计；7．组播替代了单播和广播；8．手工汇总；9．简单的配置；10．支持等价负载均衡，也支持不等价负载均衡；2．2 EIGRP封装EIGRP的协议端口是：88（不同的协议号，区分不同的上层协议）EIGRP的组播地址：224.0.0.10（不同路由协议都有不同的组播地址）2．3 EIGRP 关键技术（technology）1．邻居的发现协议；-邻居之间发送hello包，224.0.0.102．可靠的传输协议（RTP）3．扩散更新算法；4．协议相关模块（Protocol-dependent modules，PDMs）2.3.1 EIGRP邻居表列出直连的路由器哪些运行了EIGRP；2．3．2 EIGRP拓扑表拓扑表列举出来所有从邻居学来的路由；2．3．3 EIGRP路由表列出从EIGRP邻居哪里学到的所有最优的路由信息；2．3．4 名词解释FD（可行性距离，Feasible distance=Metric值）AD（可通告距离，Advertised Distance=RD）FD标识的是本地路由器到目标网段的Metric值；AD标识的是路由器A到目标网段的Metric值；放进路由表只用关注FD，不关注AD；2．3．5 EIGRP包Hello：建立邻居关系；Update：发送路由消息；Query：发生拓扑变化时发送查询包；Reply：回应查询报文；ACK：用来确认可靠报文；2．4 EIGRP初始化过程2．5 EIGRP Metric值（重点）与内部网关路由协议相同度量组件（K 值value）；-带宽（bandwidth K1）最小值Min-负载（loading K2）最大值Max-延迟（Delay K3）之和Sum-可靠性（Reliability K4）最小值Min-MTU （K5）最小值Min默认情况下，K1和K3有效；默认只关心带宽和延迟；EIGRP Metric值的计算公式：带宽单位为Kbps 10M=10000Kbps；延迟单位为usec；2．6 EIGRP实验2．6．1 实验拓扑影响建立邻居的条件：1．AS号必须一致；2．K值保持一致（如手工修改后，将不同）3．密码排错方法：1．Show ip eigrp interface2．Show ip eigrp neighbors默认hold时间为hello时间的*3 hello时间为5SSRTT（smooth round-trip Timer平滑的往返时间，单位是ms）数值小，正常；RTO（Retransmission Timer，重传超时，单位ms）默认重传16次，如果还不会，重置邻居（Reset Neighbors）；3．Show ip routerEIGRP默认自动汇总路由（auto-summary），会把本地的路由进行汇总，指向一个空接口；学习到的路由也会进行汇总；所以建立EIGRP时，一定要关闭自动汇总功能；No auto-summaryMetric值算法略路由流向的入接口；通过修改Metric值控制选路4.show ip protocols255.255.192.0。
