详解连续喷射式喷码机

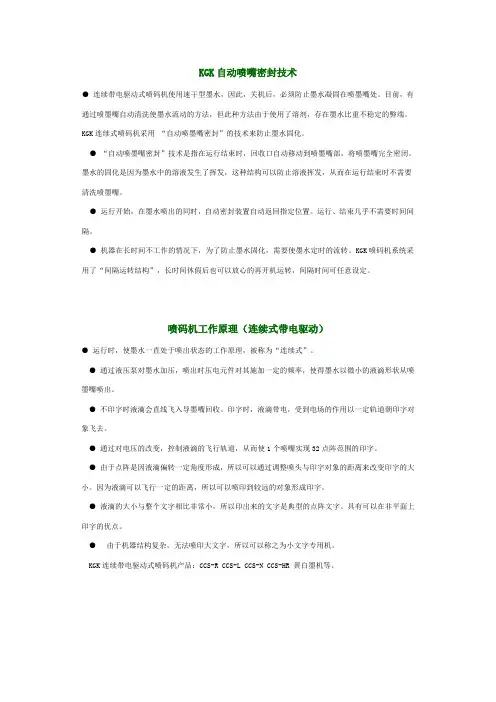

KGK自动喷嘴密封技术●连续带电驱动式喷码机使用速干型墨水，因此，关机后，必须防止墨水凝固在喷墨嘴处。

目前，有通过喷墨嘴自动清洗使墨水流动的方法，但此种方法由于使用了溶剂，存在墨水比重不稳定的弊端。

KGK连续式喷码机采用“自动喷墨嘴密封”的技术来防止墨水固化。

●“自动喷墨嘴密封”技术是指在运行结束时，回收口自动移动到喷墨嘴部，将喷墨嘴完全密闭。

墨水的固化是因为墨水中的溶液发生了挥发，这种结构可以防止溶液挥发，从而在运行结束时不需要清洗喷墨嘴。

●运行开始，在墨水喷出的同时，自动密封装置自动返回指定位置。

运行、结束几乎不需要时间间隔。

●机器在长时间不工作的情况下，为了防止墨水固化，需要使墨水定时的流转。

KGK喷码机系统采用了“间隔运转结构”，长时间休假后也可以放心的再开机运转，间隔时间可任意设定。

喷码机工作原理（连续式带电驱动）●运行时，使墨水一直处于喷出状态的工作原理，被称为“连续式”。

●通过液压泵对墨水加压，喷出时压电元件对其施加一定的频率，使得墨水以微小的液滴形状从喷墨嘴喷出。

●不印字时液滴会直线飞入导墨嘴回收。

印字时，液滴带电，受到电场的作用以一定轨道朝印字对象飞去。

●通过对电压的改变，控制液滴的飞行轨道，从而使1个喷嘴实现32点阵范围的印字。

●由于点阵是因液滴偏转一定角度形成，所以可以通过调整喷头与印字对象的距离来改变印字的大小。

因为液滴可以飞行一定的距离，所以可以喷印到较远的对象形成印字。

●液滴的大小与整个文字相比非常小，所以印出来的文字是典型的点阵文字。

具有可以在非平面上印字的优点。

●由于机器结构复杂，无法喷印大文字，所以可以称之为小文字专用机。

KGK连续带电驱动式喷码机产品：CCS-R CCS-L CCS-N CCS-HR 黄白墨机等。

喷码机工作原理（阀门式驱动方式）●阀门式喷码机，通过对电磁阀的开闭控制来实现墨水的喷出。

●对墨水加压使之输送到喷墨嘴后方。

通常阀门处于关闭状态，墨水不会从喷墨嘴流出，当得到印字信号时电磁阀阀门打开，墨水从喷墨嘴喷出。

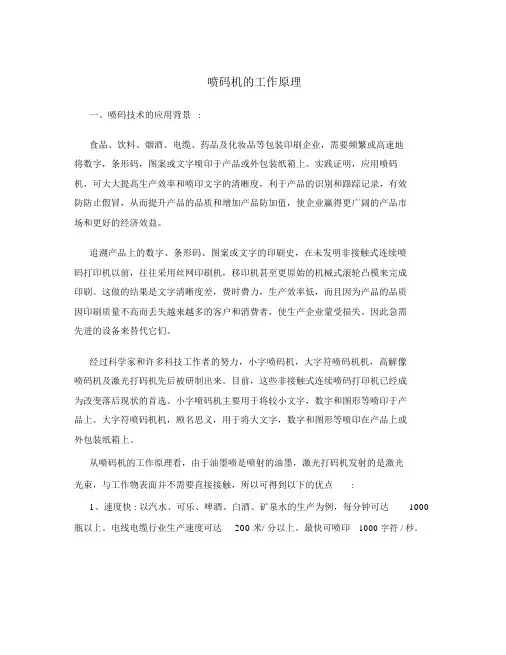

喷码机的工作原理一、喷码技术的应用背景:食品、饮料、烟酒、电缆、药品及化妆品等包装印刷企业，需要频繁或高速地将数字，条形码，图案或文字喷印于产品或外包装纸箱上。

实践证明，应用喷码机，可大大提高生产效率和喷印文字的清晰度，利于产品的识别和跟踪记录，有效防防止假冒，从而提升产品的品质和增加产品防加值，使企业赢得更广阔的产品市场和更好的经济效益。

追溯产品上的数字、条形码、图案或文字的印刷史，在未发明非接触式连续喷码打印机以前，往往采用丝网印刷机，移印机甚至更原始的机械式滚轮凸模来完成印刷。

这做的结果是文字清晰度差，费时费力，生产效率低，而且因为产品的品质因印刷质量不高而丢失越来越多的客户和消费者，使生产企业蒙受损失。

因此急需先进的设备来替代它们。

经过科学家和许多科技工作者的努力，小字喷码机，大字符喷码机机，高解像喷码机及激光打码机先后被研制出来。

目前，这些非接触式连续喷码打印机已经成为改变落后现状的首选。

小字喷码机主要用于将较小文字，数字和图形等喷印于产品上。

大字符喷码机机，顾名思义，用于将大文字，数字和图形等喷印在产品上或外包装纸箱上。

从喷码机的工作原理看，由于油墨喷是喷射的油墨，激光打码机发射的是激光光束，与工作物表面并不需要直接接触，所以可得到以下的优点:1、速度快 : 以汽水、可乐、啤酒、白酒、矿泉水的生产为例，每分钟可达1000 瓶以上。

电线电缆行业生产速度可达200 米/ 分以上。

最快可喷印1000 字符 / 秒。

2、自动化程度高 : 喷印内容的变化性由于是电脑自动控制的，所以可以很轻易的变化喷印内容，喷印内容中可加入日期时间、流水号码、批号等会变动性的资料。

批次和编号的变更，实现喷印过程的无人操作。

3、字迹清晰持久 : 电脑控制，油墨附着力高，可准确地喷印出所要求的数字、文字、图案和条形码等。

4、字符大小可调 : 字体宽度、高度均有合适的范围可调节，也可任意加粗字体。

5、喷印行数可调 :CIJ 式喷印行数在 1-5 行可调， DOD式喷印行数在 1-18 行可调，并可任意搭配。

1、内容连续式喷码机是在压力作用下，油墨进入喷枪，喷枪内装有晶振器，通过振动，使油墨喷出后形成固定间隔点，通过CPU的处理和相位跟综,通过充电极的一些墨点被充上不同的电核,在经过几千伏的高电压磁场下发生不同的偏移,飞出喷头落在移动的产品表面,形成点阵, 从而形成文字,数字或图形。

2、仪器KGK CCS-R 连续式喷码机。

3、范围适用于公司各种物品的喷码。

4、操作人员经过培训可以熟悉操作的工作人员。

5、权责操作人员。

6、操作规程6.1、打开电源6.1.1 持续1秒钟，点击操作面板右上方的[电源]键。

❖点击[电源]键不能启动机器的场合，请确认机器右侧的电闸是否处于打开状态。

6.1.2 打开电源以后，机器的启动处理需要持续1分钟左右。

6.1.3 机器的启动处理结束以后，显示【主菜单】画面。

6.2、运转喷头6.2.1 点击【主菜单】中的F1（运行）键。

❖此时，表示喷头状态的图标状态（STOP→RUN），以及F1的显示状态由（运行→停止）发生变化。

6.2.2 操作面板左上方的运行指示灯开始闪烁。

❖（表示喷头处于准备中状态）运行LED进入点灯状态以后，能够开始喷印。

6.3、喷印6.3.1 从外部（光电管）输入喷印指令以后，即可执行喷印。

❖在喷印时，运行LED也处于闪烁状态。

6.4、停止运转喷头6.4.1 点击【主菜单】中的F1（停止）键。

❖此时，表示喷头状态的图标状态（RUN→STOP），以及F1的显示状态由（停止→运行）发生变化。

6.5、切断电源6.5.1 点击【主菜单】中的ctrl键，各功能键对应的项目发生变化。

❖点击F4（终止）键。

6.5.2 弹出确认对话框，点击左右键，选择[是]以后，点击Ent键。

❖喷头处于运行状态时，先关闭导墨以后再切断电源。

（处于运行状态时，等当前的喷印结束以后，执行关机处理。

请注意使用同步器的场合）。

❖持续点击操作面板右上方的[运行]键1秒钟左右，也可切断电源。

（此时不出现确认画面）6.6、设定6.6.1 设定喷码号码6.6.1.1 点击【主菜单】上的F2（编辑）键。

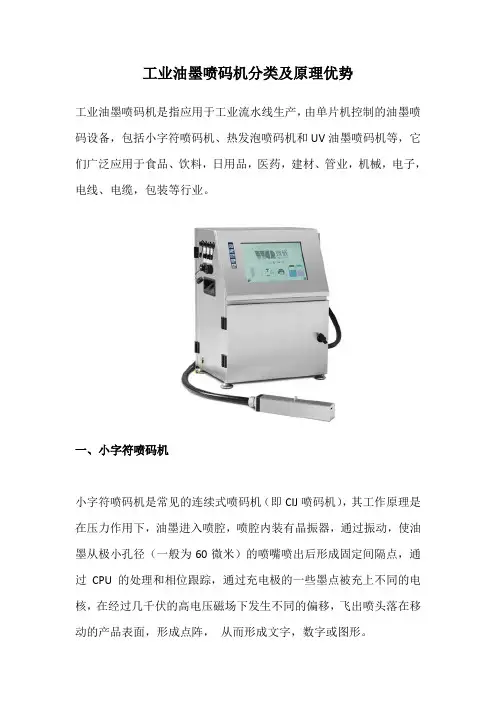

工业油墨喷码机分类及原理优势工业油墨喷码机是指应用于工业流水线生产，由单片机控制的油墨喷码设备，包括小字符喷码机、热发泡喷码机和UV油墨喷码机等，它们广泛应用于食品、饮料，日用品，医药，建材、管业，机械，电子，电线、电缆，包装等行业。

一、小字符喷码机小字符喷码机是常见的连续式喷码机（即CIJ喷码机），其工作原理是在压力作用下，油墨进入喷腔，喷腔内装有晶振器，通过振动，使油墨从极小孔径（一般为60微米）的喷嘴喷出后形成固定间隔点，通过CPU的处理和相位跟踪，通过充电极的一些墨点被充上不同的电核，在经过几千伏的高电压磁场下发生不同的偏移，飞出喷头落在移动的产品表面，形成点阵，从而形成文字，数字或图形。

喷印速度快，单行喷印可达到300米/分钟，以矿泉水瓶和饮料瓶日期喷印为例，小字符的喷印速度可以达到每分钟一千瓶左右。

与热发泡喷码机和UV喷码机相比，小字符喷码机的喷印精度低很多，其喷印标识分辨率为32像素或者48像素，直观上明显看到点阵字体，而非实心字体。

喷印高度受限，小字符喷码机的喷印高度一般在1mm-15mm之间，其墨水需要添加稀释剂，即便在停机状态下，墨水也会挥发减少。

二、热发泡喷码机热发泡喷码机（TIJ式喷码机）喷嘴采用半导体薄膜技术，利用激光制程和高精密深层技术形成多个直径在50μm左右的喷孔，这些喷孔呈高密度排列，喷墨通过薄膜电阻器通电加热，使油墨产生无数微小气泡，气泡以极快的速度聚为大气泡并扩展，迫使墨滴从喷嘴喷出；在电阻无电压时则停止加热，无墨滴喷出。

热发泡喷码机前期投入低，但批量生产时耗材成本高，并且在喷印品质方面，由于热发泡喷码机在使用过程中要加热墨水，而高温下墨水很容易发生化学变化，性质不稳定，色彩真实性就会受到一定程度的影响。

热发泡喷码机和UV喷码机都属于高解析喷码机，喷印分辨率高。

不过，采用热发泡技术的喷头长期在高温、高压环境中工作，喷嘴容易腐蚀，喷头寿命较短。

三、高解析UV喷码机UV喷码机的工作原理与压电式喷码机一致，它有数百或者更多个压电晶体分别来控制喷嘴板上的多个喷孔，通过CPU的处理，再通过驱动板输出一连串的电信号给各个压电晶体，压电晶体产生变形，结构中存储液体装置的体积会发生突然变化，油墨便从喷嘴中喷射出来，落在移动的物品表面，形成点阵，从而形成文字，数字或图形。

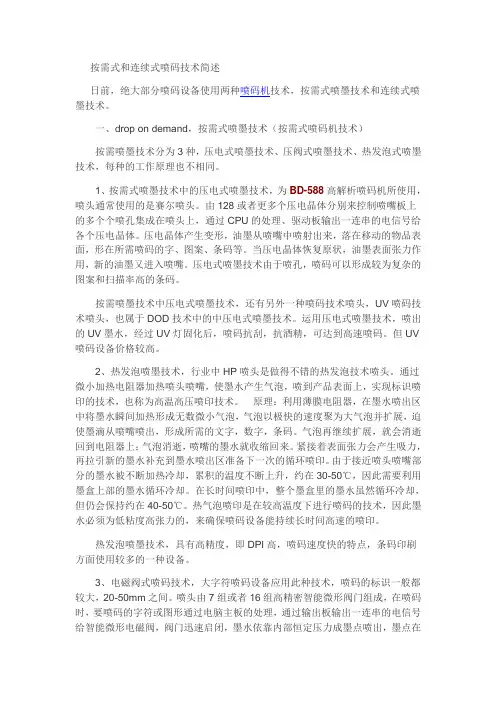

按需式和连续式喷码技术简述日前，绝大部分喷码设备使用两种喷码机技术，按需式喷墨技术和连续式喷墨技术。

一、drop on demand，按需式喷墨技术（按需式喷码机技术）按需喷墨技术分为3种，压电式喷墨技术、压阀式喷墨技术、热发泡式喷墨技术，每种的工作原理也不相同。

1、按需式喷墨技术中的压电式喷墨技术，为BD-588高解析喷码机所使用，喷头通常使用的是赛尔喷头。

由128或者更多个压电晶体分别来控制喷嘴板上的多个个喷孔集成在喷头上，通过CPU的处理、驱动板输出一连串的电信号给各个压电晶体。

压电晶体产生变形，油墨从喷嘴中喷射出来，落在移动的物品表面，形在所需喷码的字、图案、条码等。

当压电晶体恢复原状，油墨表面张力作用，新的油墨又进入喷嘴。

压电式喷墨技术由于喷孔，喷码可以形成较为复杂的图案和扫描率高的条码。

按需喷墨技术中压电式喷墨技术，还有另外一种喷码技术喷头，UV喷码技术喷头，也属于DOD技术中的中压电式喷墨技术。

运用压电式喷墨技术，喷出的UV墨水，经过UV灯固化后，喷码抗刮，抗酒精，可达到高速喷码。

但UV 喷码设备价格较高。

2、热发泡喷墨技术，行业中HP喷头是做得不错的热发泡技术喷头。

通过微小加热电阻器加热喷头喷嘴，使墨水产生气泡，喷到产品表面上，实现标识喷印的技术，也称为高温高压喷印技术。

原理：利用薄膜电阻器，在墨水喷出区中将墨水瞬间加热形成无数微小气泡，气泡以极快的速度聚为大气泡并扩展，迫使墨滴从喷嘴喷出，形成所需的文字，数字，条码。

气泡再继续扩展，就会消逝回到电阻器上；气泡消逝，喷嘴的墨水就收缩回来。

紧接着表面张力会产生吸力，再拉引新的墨水补充到墨水喷出区准备下一次的循环喷印。

由于接近喷头喷嘴部分的墨水被不断加热冷却，累积的温度不断上升，约在30-50℃，因此需要利用墨盒上部的墨水循环冷却。

在长时间喷印中，整个墨盒里的墨水虽然循环冷却，但仍会保持约在40-50℃。

热气泡喷印是在较高温度下进行喷码的技术，因此墨水必须为低粘度高张力的，来确保喷码设备能持续长时间高速的喷印。

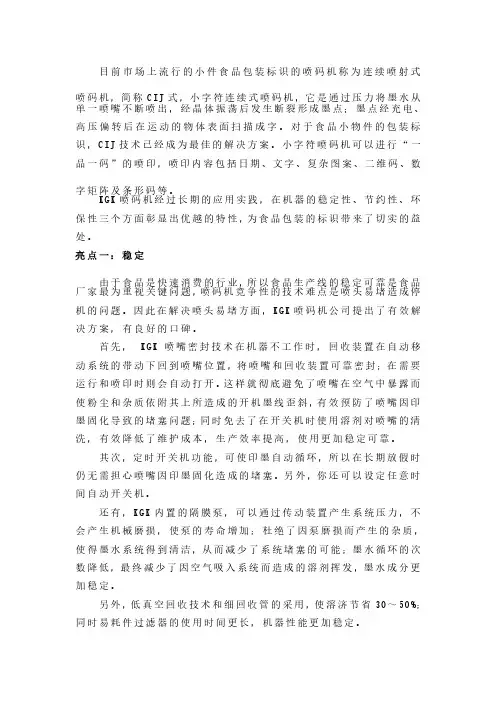

目前市场上流行的小件食品包装标识的喷码机称为连续喷射式喷码机，简称CIJ式，小字符连续式喷码机，它是通过压力将墨水从单一喷嘴不断喷出，经晶体振荡后发生断裂形成墨点；墨点经充电、高压偏转后在运动的物体表面扫描成字。

对于食品小物件的包装标识，CIJ技术已经成为最佳的解决方案。

小字符喷码机可以进行“一品一码”的喷印，喷印内容包括日期、文字、复杂图案、二维码、数字矩阵及条形码等。

KGK喷码机经过长期的应用实践，在机器的稳定性、节约性、环保性三个方面彰显出优越的特性，为食品包装的标识带来了切实的益处。

亮点一：稳定由于食品是快速消费的行业，所以食品生产线的稳定可靠是食品厂家最为重视关键问题，喷码机竞争性的技术难点是喷头易堵造成停机的问题。

因此在解决喷头易堵方面，KGK喷码机公司提出了有效解决方案，有良好的口碑。

首先，KGK喷嘴密封技术在机器不工作时，回收装置在自动移动系统的带动下回到喷嘴位置，将喷嘴和回收装置可靠密封；在需要运行和喷印时则会自动打开。

这样就彻底避免了喷嘴在空气中暴露而使粉尘和杂质依附其上所造成的开机墨线歪斜，有效预防了喷嘴因印墨固化导致的堵塞问题；同时免去了在开关机时使用溶剂对喷嘴的清洗，有效降低了维护成本，生产效率提高，使用更加稳定可靠。

其次，定时开关机功能，可使印墨自动循环，所以在长期放假时仍无需担心喷嘴因印墨固化造成的堵塞。

另外，你还可以设定任意时间自动开关机。

还有，KGK内置的隔膜泵，可以通过传动装置产生系统压力，不会产生机械磨损，使泵的寿命增加；杜绝了因泵磨损而产生的杂质，使得墨水系统得到清洁，从而减少了系统堵塞的可能；墨水循环的次数降低，最终减少了因空气吸入系统而造成的溶剂挥发，墨水成分更加稳定。

50%；；30～～50%另外，低真空回收技术和细回收管的采用，使溶济节省30同时易耗件过滤器的使用时间更长，机器性能更加稳定。

亮点二：节约KGK喷码机公司为了更好的满足客户需要，设计生产了独有的50um孔径的喷嘴，与食品行业通用的60um孔径的喷嘴相比，50um的喷嘴可以喷印的产品数量是60um喷嘴的1.7倍；另外，50um喷嘴墨滴的体积更小，在飞行中挥发消耗的溶剂量随之减少；KGK公司专利喷嘴密封技术免去了在开关机时使用溶剂对喷嘴的清洗，有效降低了维护成本。

小字符喷码机作为我们使用较多，应用范围更广的机型，在国内喷码标识市场占据着大约百分之80的市场占有率，客户使用量巨大，每年喷码机耗材价格费用都是一笔客观的成本，为了节省喷码机耗材使用，杭州永泉科技有限公司建议大家通过喷码机工作原理的学习，对于小字符机器有更深的了解。

1、在使用过程中不断学习小字符喷码机原理我们更好的学习机会就是在使用过程中学习，喷码机必须在流水线上面进行飞行喷码，在安装调试时杭州永泉科技有限公司会对于喷码机操作员、操作使用者、车间主任进行一系列的培训，包括喷码机开关机、喷码机信息编辑、图案编辑制作、墨路系统原理解讲、电路控制部分详细分析每个核心控制系统、清洗、日常维护等13个方面进行系统完善的认真负责的讲解，并且提供24小时技术支持解决方案。

小字符喷码机开关机：小字符喷码机的开关机是更简单的单键控制系统，绿色开机键、红色关机键。

在启动时我们只需轻触绿色开机键就可以让喷码机进行启动模式，启动模式会经过三重控制系统开关检测，第一步，电路给于压力齿轮泵电机信号，进行工作运转，从0加压到255，油墨添加管从油墨箱进行墨水抽取，通过主过滤器、喷头前过滤器、油墨过滤器到电磁阀进行开关通断，最终进入喷嘴，墨线进而形成墨点连线进入回收槽，通过回收槽的负压回吸进入文氏块，然后进入主墨水箱形成一个完整的回路。

2、小字符喷码机原理是什么？小字符喷码机运行原理。

通过墨路的运行，抽取油墨箱的油墨和溶剂，进入主过滤器、文士块、压力缓冲器、供墨电磁阀、喷头前过滤器、喷嘴、回收槽，通过回收管路把没有充电的墨水进行回收，再次回到油墨箱，完成一个循环，在这个墨路运行过程中，需要电路系统的控制与辅助，才能稳定运转。

这样提升了对于喷码机设计师的要求，不仅要求设计一个简短、稳定的墨路供墨系统，同时要有一个良好的控制传感系统，比如压力控制、墨速控制、粘度控制系统等，在喷码机运行原理中，这一部分至关重要，直接决定了后期的稳定性、喷印效果与使用寿命。

打码机喷码机设备工艺原理打码机和喷码机都是智能化设备，广泛应用于食品、药品、化妆品、日用品、汽车零部件和电子元器件等多个行业中。

它们具有高效、精准、环保的特点，在生产过程中扮演着重要的角色。

本文将重点介绍打码机和喷码机的设备工艺原理。

一、打码机的工艺原理1. 打码机的概述打码机是一种全自动的打印设备，通过数码管屏幕或触摸屏输入特定信息，将信息打印在被打印物品上，如包装盒、瓶子、玻璃、塑料或金属等基材上。

打码机具有较高的自动化程度和良好的打印质量。

2. 打码机的工艺原理打码机是通过喷墨技术进行打码的。

其工艺原理主要包括喷头、耗材、控制系统三个部分。

喷头采用墨水喷嘴，喷嘴内设有很多小小孔，墨水被喷出后来到打印机台面上的被打印物品表面，以达到打印效果。

墨盒（或墨囊）是一种填充墨水的容器，墨水通过喷头喷出，打印机在正常工作时需要使用墨盒。

墨盒根据墨水种类可分为彩色墨盒和黑白墨盒。

控制系统按照用户输入的打印信息进行控制和指挥打印工作。

打码机具有以下特点：1.打印速度快，不受场地限制2.印字质量高，精美细致；3.适用范围广，可打印的物体种类多种多样；4.符合国际质量、环保标准，安全可靠。

二、喷码机的工艺原理1. 喷码机的概述喷码机是一种将信息通过高压气体喷射在物体表面制造标识、文字、数字或图形等的设备。

喷码机也常用于打印有效期、生产批次号等。

喷码机适用于各类平面、曲面、不规则及高、低起伏等各个类型的物品表面，如饮料、酒类、医药、化工等工业制品。

2. 喷码机的工艺原理喷码机是采用高压气体供给系统的连续喷射方式，喷射嘴采用的是基于热转移预加热技术的扩散气体冷却喷嘴。

喷射嘴内置喷嘴板和分配室，根据用户需要，可以随时更换喷嘴板。

打印内容可以通过喷码机的操作面板，或通过与外部数据接口（例如计算机、移动存储设备等）连接打印内容传输过来，然后将打印内容喷射到需要打印的地方。

喷码机具有以下特点：1.打印精度高，打印字符清晰；2.微型喷嘴及高压储存技术，实现高速喷印；3.支持多种颜色和字体，打印内容灵活；4.操作简单，无需电脑控制；5.具有良好的耐磨性和永久性。

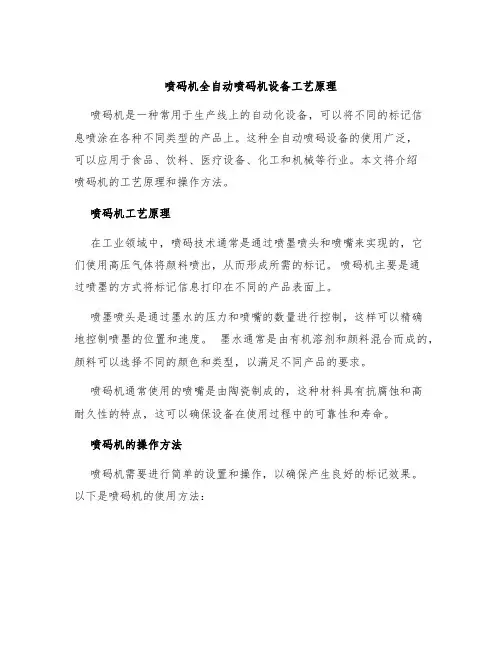

喷码机全自动喷码机设备工艺原理喷码机是一种常用于生产线上的自动化设备，可以将不同的标记信息喷涂在各种不同类型的产品上。

这种全自动喷码设备的使用广泛，可以应用于食品、饮料、医疗设备、化工和机械等行业。

本文将介绍喷码机的工艺原理和操作方法。

喷码机工艺原理在工业领域中，喷码技术通常是通过喷墨喷头和喷嘴来实现的，它们使用高压气体将颜料喷出，从而形成所需的标记。

喷码机主要是通过喷墨的方式将标记信息打印在不同的产品表面上。

喷墨喷头是通过墨水的压力和喷嘴的数量进行控制，这样可以精确地控制喷墨的位置和速度。

墨水通常是由有机溶剂和颜料混合而成的，颜料可以选择不同的颜色和类型，以满足不同产品的要求。

喷码机通常使用的喷嘴是由陶瓷制成的，这种材料具有抗腐蚀和高耐久性的特点，这可以确保设备在使用过程中的可靠性和寿命。

喷码机的操作方法喷码机需要进行简单的设置和操作，以确保产生良好的标记效果。

以下是喷码机的使用方法：步骤一：设置喷嘴喷嘴是喷码机最重要的部分之一，因此必须进行正确的设置以确保标记的准确性和清晰度。

您应该通过适当的工具，将喷嘴无需工具更换，直接调整到正确的高度，以便它可以接触到待标记的物品表面。

步骤二：选择正确的墨水选择适合您需要标记的产品的墨水类型和颜色非常重要。

墨水的颜色和类型应该与产品的颜色和表面材料匹配，否则它可能会渗透深度不够或者擦掉。

步骤三：编写标记信息您应该在喷码机的控制面板上编写或者上传标记信息。

喷码机可以支持各种字体大小和类型，您可以选择您需要的字体以及符号、数字或者字母的组合。

步骤四：开始喷码当完成喷嘴、墨水和标记信息的设置后，您就可以通过喷码机的控制面板开始喷码了。

喷码机通常有自动和手动两种模式，自动模式可以帮助您节省时间和劳动力，同时确保标记的准确性和一致性。

总结喷码机是一种实现自动化标记的设备，其利用墨水的喷射将标记信息打印在不同的产品表面上。

喷码机越来越受到工业界的青睐，它可以提高生产效率和标记质量，也减轻了工作人员的负担。

產品噴印的調整良品為當產品出現和現象時﹐按步驟三分別將噴印位置數值調大和調小。

當產品出現和現象時﹐調整噴印台上微調螺絲分別將噴頭往后和前微調。

當產品出現和現象時﹐按步驟三分別將噴印速度調大和調小。

六､停止噴印﹕1.在[主菜單]下﹐按[F1]停止。

然后按[ENT]鍵﹐待運行燈滅將停止噴印。

2.按噴印台控制盒[STOP]﹔(或者按下噴印台左端急停按鈕)。

七､切斷電源﹕1.按面板左下角[CTRL]鍵。

2.按[F4](終止)鍵﹐再按[ENT]鍵確定。

3.液晶屏無顯示時﹐關閉右側機械電源開關。

注意事項﹕a､當面板左上角[補充]指示燈亮時﹐停止噴印補充墨水和溶劑﹔補充墨水或溶劑。

b､當面板左上角[故障]指示燈時﹐停止噴印﹐維修處理。

c､禁止突然斷電﹐必須按切斷電源的步驟進行。

如因停電等原因突然斷電要經修理人員處理后可噴印。

d､禁止碰撞噴頭。

附錄﹕編輯噴印內容。

在[主菜單]界面下運行以下操作﹕1.點擊[主菜單]中的[F2](編輯)鍵﹔2.用光標選擇(編輯信息)﹐按[ENT]鍵進入。

3.用光標選擇一個空白信息﹐(顯示[未登記]字樣的信息)﹐按[ENT]鍵。

4.用光標更改點陣數(常用24點陣)和噴印行數(常用任意)﹐按[ENT]鍵進入。

5.按[1]鍵(A2)進入建立文本模塊﹐按[F1](選擇)鍵﹐然后連續按[F2]或[F3]﹐選擇(簡體字)､(常用字)､(符號)､(用戶圖案)等界面﹐選擇您所需內容(用標鍵選擇)﹐選擇完畢按[F4]鍵﹐點選完成。

光標“∟＂將到空白處﹐再按[1] (A2)鍵可以繼續編寫此信息中的其它內容。

注﹕當插入圖案時,必須了解所存圖案的編號和點陣數﹐用對應的點陣數插入才能顯示。

6.用光標鍵移動光標“∟＂選中所選內容﹐可以進行如下修改﹕A､按[6]鍵可以更改所選內容的點陣數和噴印行數﹐按[ENT]鍵確認。

B､按[7]鍵可以進行如下內容增減修改﹕○1可以在光標“｜＂處添加內容輸入﹔○2將光標“｜＂移到需刪除內容前﹐按[EEL]鍵完成刪除﹐按[F4]鍵確定。

1、连续喷射式喷码机（continue ink jet printer）简称CIJ式。

）其工作原理：墨水通过压力从单一喷嘴不断喷出，经晶体振荡后发生断裂形成墨点；墨点经充电、高压偏转后在运动的物体表面扫描成字。

大都使用在成像要求低、需要高速度的包装市場。

大多数工业喷墨系统使用CIJ技术。

应用这种技术，墨滴流以线状产生，并通过一个版偏转产生图像。

工业CIJ系统的速度可达到每分钟1000英尺，比DOD快得多，但是图像的质量也比应用DOD技术的要低。

2、按需滴落式喷码机（drop on demand）简称DOD式。

其工作原理：喷头由多个高精密阀门组成，在喷字时，字型相对应的阀门迅速启闭，墨水依靠内部恒定压力喷出，在运动的表面形成字符或图形。

最新的DOD喷头，颜色在纸上以更精确的网点集合形成，与传统胶印较为近似。

因此在质量是最重要因素的四色高精密印刷，DOD是最理想选择，它可以产生接近照相质量的效果。

DOD的印刷速度在每分钟100到300英尺之间3、两种原理喷码机性能比较：条目CIJ式喷码机DOD式喷码机字符高度0.06mm-15mm 2.5mm-64mm喷印速率喷印5*5点阵很快，喷印中文、图形、16点阵文字时速度变慢。

喷印速度不受字型点阵影响，最快可达120m/min。

墨水浓度机器运行时，墨水循环使用，墨水浓度不稳定。

机器运行时，墨水不循环使用，墨水浓度始终如一。

运行成本需要添加稀释液，稀释液不断挥发，造成浪费。

不需要添加稀释液，运行成本比CIJ式的低。

供墨系统墨水回收系统易将粉尘潮气等吸入机器内部，影响机器正常工作。

墨水不需回收，供墨系统密封良好，避免墨水污染。

故障率墨点需经晶体振荡、充电、高压偏转等精密控制，故障率高。

墨水直接喷出，自带压力泵，精密部件少，故障率低。

使用情况控制系统复杂，需要精密调整参数才能保证正常使用。

控制系统简单可靠，操作简便且易于维护。

环境影响墨水循环过程中，大量有机溶剂挥发，气味难闻，污染环境。

喷码机的工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.喷码机喷码机是一种通过软件控制，使用非接触方式在产品上进行标识的设备。

一般指连续式喷墨技术（Continuous Inkjet Printer）简称CIJ。

喷码机理论发明于六十年代末,直到七十年代未才生产出世界第一台商用喷码机。

原理分类1、连续喷墨技术（Continuous Inkjet Printer）在墨水供给泵的压力作用下，油墨从墨水箱经过墨路管道，调节压力、粘度、进入喷枪，随着压力的持续，油墨从喷嘴喷射出，油墨在经过喷嘴时，受压电晶体的作用断裂成一串连续的、间距相等且大小相同的墨滴，喷射墨流向下继续运动经过充电极被充电，在充电极中墨滴从墨线中分离出来。

充电极上加了一定的电压，当墨滴从导电墨线分离出来的时候会在瞬间带上与充电极所加电压成正比例的负电荷。

通过改变充电极的电压频率，使其与墨滴断裂的频率相同，这样可给每一个墨滴都充上预定的负电荷，在压力的持续下，墨流继续向下运动，从两个分别带有正负电压的偏转板中间通过，带电的墨滴经过偏转板时会发生偏转，偏转程度取决于所带电荷的多少，不带电的墨滴不发生偏转，一直向下飞行，流入回收管，最终经回收管道回到油墨箱中循环使用。

带电并偏转的墨滴以一定的速度和角度落到从垂直喷头的前面经过的物体上。

2、按需喷墨技术（Drop On Demand）按需喷墨技术的喷码机分为三种，压电式喷墨技术、压阀式喷墨技术、热发泡式喷墨技术，每种的工作原理也不相同。

1）压电式喷墨技术：压电式喷码机又叫高解析喷码机或者高解像喷码机，集成的喷头上，由128或者更多个压电晶体分别来控制喷嘴板上的多个个喷孔，通过CPU的处理，再通过驱动板输出一连串的电信号给各个压电晶体，压电晶体产生变形，这样油墨便从喷嘴中喷射出来，落在移动的物品表面，形成点阵，从而形成文字，数字或图形。

编辑原理分类1、连续喷墨技术（continue ink jet printer）在墨水供给泵的压力作用下，油墨从墨水箱经过墨路管道，调节压力、粘度、进入喷枪，随着压力的持续，油墨从喷嘴喷射出，油墨在经过喷嘴时，受压电晶体的作用断裂成一串连续的、间距相等且大小相同的墨滴，喷射墨流向下继续运动经过充电极被充电，在充电极中墨滴从墨线中分离出来。

充电极上加了一定的电压，当墨滴从导电墨线分离出来的时候会在瞬间带上与充电极所加电压成正比例的负电荷。

通过改变充电极的电压频率，使其与墨滴断裂的频率相同，这样可给每一个墨滴都充上预定的负电荷，在压力的持续下，墨流继续向下运动，从两个分别带有正负电压的偏转板中间通过，带电的墨滴经过偏转板时会发生偏转，偏转程度取决于所带电荷的多少，不带电的墨滴不发生偏转，一直向下飞行，流入回收管，最终经回收管道回到油墨箱中循环使用。

带电并偏转的墨滴以一定的速度和角度落到从垂直喷头的前面经过的物体上。

2、按需喷墨技术（drop on demand）按需喷墨技术的喷码机分为三种，压电式喷墨技术、压阀式喷墨技术、热发泡式喷墨技术，每种的工作原理也不相同。

1）压电式喷墨技术：压电式喷码机又叫高解析喷码机或者高解像喷码机，集成的喷头上，由128或者更多个压电晶体分别来控制喷嘴板上的多个个喷孔，通过CPU的处理，再通过驱动板输出一连串的电信号给各个压电晶体，压电晶体产生变形，这样油墨便从喷嘴中喷射出来，落在移动的物品表面，形成点阵，从而形成文字，数字或图形。

然后，压电晶体恢复原状，由于油墨表面张力作用，新的油墨进入喷嘴。

因为每平方厘米的墨点密度很大，所以应用压电技术可以喷印高质量的文字、复杂的徽标和条形码等信息。

2) 电磁阀式喷码机（大字符喷码机）：喷头由7组或者16组高精密智能微形阀门组成，在喷印时，要喷印的字符或图形通过电脑主板的处理，通过输出板输出一连串的电信号给智能微形电磁阀，阀门迅速启闭，墨水依靠内部恒定压力成墨点喷出，墨点在运动的被喷印物表面形成字符或图形。

连续喷码机的原理阐述
连续喷射式喷码机是一种采用非接触连续式喷墨编码技术进行产品或包装标识
的自动化设备。

非接触连续喷墨编码技术是当今应用最为广泛的一种标识技术。

其
原理是将喷码机滴充电，再通过高压电场而使其飞行轨迹偏转，从而实现在产品或
包装上喷墨打印。

为缩短计算时间并保证整个过程的正确性，采用命令流和手动操
作相结合的方法进行计算。

从静电场的理论上上来讲，有三个方面可以说明墨线对电场有着比较大的影响:
(1)电场都有尖端效应，墨线的尺寸远远小于周围其他部件的尺寸;
(2)墨线的介电常数比周围其他材料的介电常数都要大;
(3)墨线和充电极的距离比其他部件与充电极的距离都要近(因充电极底座对于
整个电场的影响非常小，可忽略不计)。

采用方形充电极的模型对于整个电场进行计算，分别计算在有墨线情况下和无
墨线情况下的充电电场分布。

在无墨线的情况下，电场线较均匀的分布于充电极周围，但在接近喷头的两个
尖端的地方，螺母处电场线有较小幅度的集中。

而且场强大的区域基本上都集中在
充电极的各个表面上。

有墨线时，电场线几乎全部集中于墨线处且墨线附近场强要
远大于无墨线时同一位置的场强。

有墨线的场强最大处位于墨线顶端圆弧上，而无
墨线的场强最大处位于充电极表面，且有墨线的最大
场强要远远大于无墨线的最大场强。
