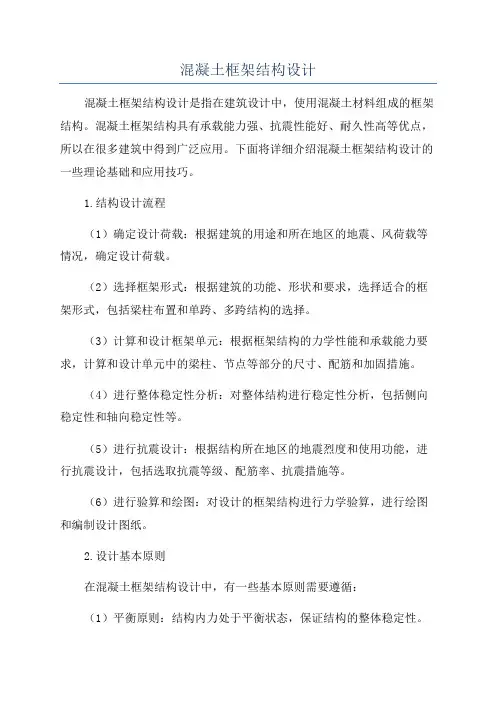

混凝土结构设计框架结构部分

混凝土框架结构设计混凝土框架结构设计是指在建筑设计中，使用混凝土材料组成的框架结构。

混凝土框架结构具有承载能力强、抗震性能好、耐久性高等优点，所以在很多建筑中得到广泛应用。

下面将详细介绍混凝土框架结构设计的一些理论基础和应用技巧。

1.结构设计流程（1）确定设计荷载：根据建筑的用途和所在地区的地震、风荷载等情况，确定设计荷载。

（2）选择框架形式：根据建筑的功能、形状和要求，选择适合的框架形式，包括梁柱布置和单跨、多跨结构的选择。

（3）计算和设计框架单元：根据框架结构的力学性能和承载能力要求，计算和设计单元中的梁柱、节点等部分的尺寸、配筋和加固措施。

（4）进行整体稳定性分析：对整体结构进行稳定性分析，包括侧向稳定性和轴向稳定性等。

（5）进行抗震设计：根据结构所在地区的地震烈度和使用功能，进行抗震设计，包括选取抗震等级、配筋率、抗震措施等。

（6）进行验算和绘图：对设计的框架结构进行力学验算，进行绘图和编制设计图纸。

2.设计基本原则在混凝土框架结构设计中，有一些基本原则需要遵循：（1）平衡原则：结构内力处于平衡状态，保证结构的整体稳定性。

（2）合理分布原则：合理分布结构的刚度和强度，使结构各部分的受力更均匀，减小局部破坏的风险。

（3）合理满足使用要求：根据建筑的使用要求，确定结构的承载能力和刚度要求。

（4）经济高效原则：在满足使用要求的前提下，尽可能减小用材量、降低工程造价。

3.设计技巧和注意事项在混凝土框架结构设计过程中，需要注意以下几个技巧和事项：（1）合理选取材料和截面：根据结构的受力情况和要求，合理选取混凝土和钢筋的强度等级，选择适当的截面形式。

（2）合理布置梁柱：在框架结构中，梁柱是承载荷载的关键部分，需要合理布置梁柱的间距和尺寸，保证力的传递和梁柱的稳定。

（3）加强结构节点：结构节点是整体结构中容易发生破坏的地方，需要加强节点的刚度和强度，提高节点的抗震性能。

（4）考虑土壤作用：在混凝土框架结构设计中，需要考虑土壤作用对结构的影响，选择适当的基础形式和承载力计算方法。

混凝土框架结构标准设计一、前言混凝土框架结构是建筑领域中常见的结构形式之一，它具有强度高、稳定性好、耐久性强等优点。

在进行混凝土框架结构设计时，需要遵守一系列标准和规范，以确保结构的稳定性和安全性。

本文将详细介绍混凝土框架结构的标准设计，包括设计要求、设计原则、设计流程等内容，以帮助工程师们更好地进行混凝土框架结构的设计。

二、设计要求1.强度要求：混凝土框架结构的强度应符合国家相关标准的要求，能够承受正常使用和预期荷载下的力学作用。

2.稳定性要求：混凝土框架结构的稳定性应符合国家相关标准的要求，能够在发生地震、风灾等自然灾害时保持稳定。

3.耐久性要求：混凝土框架结构的耐久性应符合国家相关标准的要求，能够在正常使用寿命内不出现严重损伤和腐蚀。

4.经济性要求：混凝土框架结构的设计应在满足强度、稳定性、耐久性等要求的前提下，尽可能地降低造价和材料费用。

5.美观性要求：混凝土框架结构的设计应考虑建筑美学和城市景观的要求，尽可能地满足建筑的审美需求。

三、设计原则1.结构安全性原则：混凝土框架结构设计应始终以保证结构安全性为首要原则，考虑到各种荷载的作用，合理选择结构形式和尺寸，确保结构能够承受正常使用和预期荷载下的力学作用。

2.经济合理性原则：混凝土框架结构的设计应以经济合理为原则，尽可能地减少结构造价和材料费用，同时保证结构的稳定性和安全性。

3.美观实用原则：混凝土框架结构的设计应以美观实用为原则，考虑到建筑美学和城市景观的要求，同时满足建筑的实用需求。

4.可维护性原则：混凝土框架结构的设计应以可维护性为原则，选择易于维护和保养的材料和结构形式，方便后期维护和修缮。

四、设计流程混凝土框架结构的设计流程包括以下步骤：1.确定结构荷载：根据建筑物的使用功能和场所特点，确定结构的荷载类型和大小。

结构荷载包括常规荷载、地震荷载、风荷载、温度荷载、变形荷载等。

2.选择结构形式：根据结构荷载和建筑物的结构特点，选择适合的结构形式，如框架结构、桥式结构、拱形结构等。

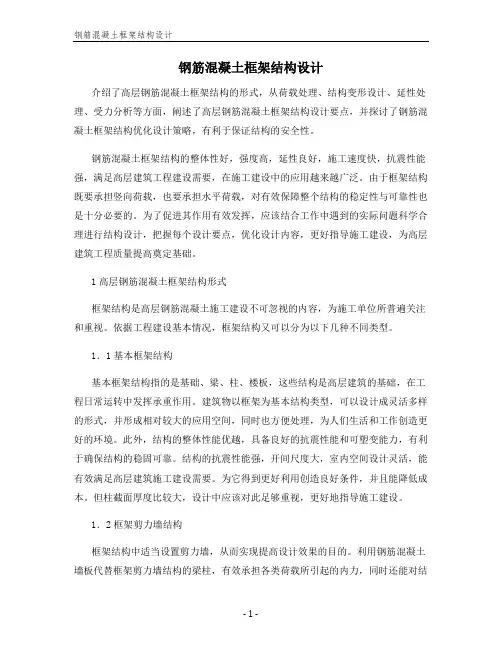

钢筋混凝土框架结构设计介绍了高层钢筋混凝土框架结构的形式，从荷载处理、结构变形设计、延性处理、受力分析等方面，阐述了高层钢筋混凝土框架结构设计要点，并探讨了钢筋混凝土框架结构优化设计策略，有利于保证结构的安全性。

钢筋混凝土框架结构的整体性好，强度高，延性良好，施工速度快，抗震性能强，满足高层建筑工程建设需要，在施工建设中的应用越来越广泛。

由于框架结构既要承担竖向荷载，也要承担水平荷载，对有效保障整个结构的稳定性与可靠性也是十分必要的。

为了促进其作用有效发挥，应该结合工作中遇到的实际问题科学合理进行结构设计，把握每个设计要点，优化设计内容，更好指导施工建设，为高层建筑工程质量提高奠定基础。

1高层钢筋混凝土框架结构形式框架结构是高层钢筋混凝土施工建设不可忽视的内容，为施工单位所普遍关注和重视。

依据工程建设基本情况，框架结构又可以分为以下几种不同类型。

1．1基本框架结构基本框架结构指的是基础、梁、柱、楼板，这些结构是高层建筑的基础，在工程日常运转中发挥承重作用。

建筑物以框架为基本结构类型，可以设计成灵活多样的形式，并形成相对较大的应用空间，同时也方便处理，为人们生活和工作创造更好的环境。

此外，结构的整体性能优越，具备良好的抗震性能和可塑变能力，有利于确保结构的稳固可靠。

结构的抗震性能强，开间尺度大，室内空间设计灵活，能有效满足高层建筑施工建设需要。

为它得到更好利用创造良好条件，并且能降低成本。

但柱截面厚度比较大，设计中应该对此足够重视，更好地指导施工建设。

1．2框架剪力墙结构框架结构中适当设置剪力墙，从而实现提高设计效果的目的。

利用钢筋混凝土墙板代替框架剪力墙结构的梁柱，有效承担各类荷载所引起的内力，同时还能对结构的水平力进行有效控制，增强结构的综合性能。

这种结构的刚度和空间整体性非常好，梁柱楞角不会发生外露现象，为室内装饰装修创造便利，在小高层施工建设中得到比较广泛的应用。

同时在该结构当中，框架与剪力墙能协调一致，共同发挥作用，提高结构的稳固性与可靠性。

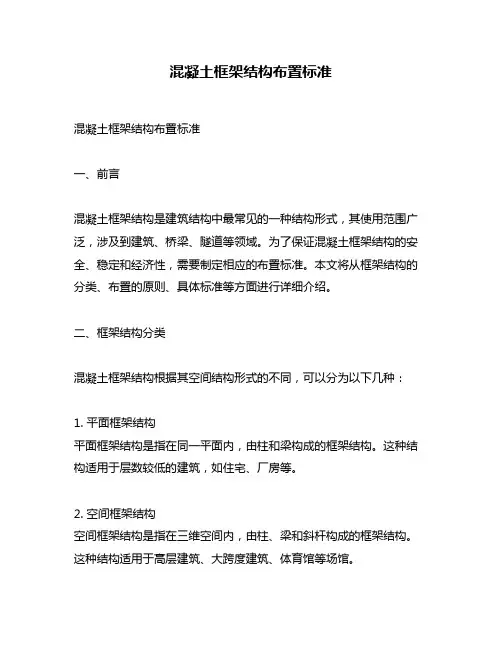

混凝土框架结构布置标准混凝土框架结构布置标准一、前言混凝土框架结构是建筑结构中最常见的一种结构形式，其使用范围广泛，涉及到建筑、桥梁、隧道等领域。

为了保证混凝土框架结构的安全、稳定和经济性，需要制定相应的布置标准。

本文将从框架结构的分类、布置的原则、具体标准等方面进行详细介绍。

二、框架结构分类混凝土框架结构根据其空间结构形式的不同，可以分为以下几种：1. 平面框架结构平面框架结构是指在同一平面内，由柱和梁构成的框架结构。

这种结构适用于层数较低的建筑，如住宅、厂房等。

2. 空间框架结构空间框架结构是指在三维空间内，由柱、梁和斜杆构成的框架结构。

这种结构适用于高层建筑、大跨度建筑、体育馆等场馆。

3. 框架-剪力墙结构框架-剪力墙结构是指在某些位置设置剪力墙，以增强框架结构的抗震性能。

这种结构适用于地震频繁的地区。

三、框架结构布置原则在进行混凝土框架结构的布置时，需要遵循以下原则：1. 安全原则框架结构的布置应保证其安全性，能够承受荷载并具备良好的抗震性能。

同时，要考虑建筑物的使用寿命和维修保养的便利性。

2. 经济原则框架结构的布置应尽可能地减少材料的使用量，降低建筑成本。

同时，要考虑到结构的整体性和稳定性。

3. 实用原则框架结构的布置应考虑到建筑物的实际用途和功能需求，以满足使用者的需求。

四、框架结构布置标准1. 柱的布置（1）柱的布置应遵循等距原则，即相邻柱之间的距离应相等，使结构具有对称性和平衡性。

（2）柱的布置应尽可能地减少弯曲和剪切力的作用，以确保结构的稳定性和安全性。

（3）柱的截面尺寸应满足强度和刚度的要求，同时要考虑到施工和维护的便利性。

2. 梁的布置（1）梁的布置应遵循等距原则，即相邻梁之间的距离应相等，以保证结构的对称性和平衡性。

（2）梁的截面尺寸应满足强度和刚度的要求，同时要考虑到施工和维护的便利性。

（3）梁的跨度应尽可能地减小，以减小梁的自重和减小荷载对梁的作用，同时也可以增加梁的刚度和稳定性。

混凝土框架结构设计要点混凝土框架结构是建筑工程中常见的结构形式，它具有承重能力强、稳定性好、抗震性能好等优点，因此被广泛应用于各种建筑中。

在进行混凝土框架结构设计时，需要考虑诸多要点，包括结构的稳定性、承载能力、抗震性能等方面。

下面，我们就来详细介绍一下混凝土框架结构设计的要点。

一、结构的稳定性混凝土框架结构的稳定性是设计的首要考虑因素之一。

在进行结构设计时，需要考虑结构的整体稳定性是否受到保证，如整体稳定性、局部稳定性等。

为了保证结构的整体稳定性，需要合理设计结构的外形尺寸、层间布置、构件布置等，并进行必要的稳定性分析。

还需要考虑结构的承载能力，确保结构在承受荷载时不会发生严重的屈曲或局部失稳等现象。

二、承载能力混凝土框架结构的承载能力是指结构在受力状态下能够承受的最大荷载。

在设计混凝土框架结构时，需要充分考虑结构的承载能力，确保结构在使用阶段能够承受设计荷载。

为了提高结构的承载能力，可以通过增加构件的尺寸、采用高强度混凝土材料、合理布置钢筋等方式来提高结构的承载能力。

还需要进行承载能力分析，确保结构在受力状态下不会发生过载现象。

三、抗震性能由于我国地处地震带，因此在进行混凝土框架结构设计时，需要充分考虑结构的抗震性能。

为了提高结构的抗震性能，可以采取增加结构的刚度和韧性、采用抗震构造、合理布置剪力墙等措施。

还需要进行抗震性能分析，确保结构在遇到地震时能够保持稳定，并最大程度减少地震灾害带来的损失。

四、施工工艺在进行混凝土框架结构设计时，需要充分考虑施工工艺的影响。

合理的施工工艺能够保证结构的质量和安全，因此在设计中需要充分考虑施工过程中可能遇到的问题，并采取相应的措施进行优化设计。

还需要考虑施工工艺对结构的影响，如构件的浇筑顺序、钢筋的安装方式等，以确保结构在施工过程中能够保持稳定。

五、材料选择在进行混凝土框架结构设计时，需要合理选择材料，以保证结构的质量和安全。

在选择混凝土材料时，需要考虑强度等性能指标，以保证结构的承载能力和抗震性能。

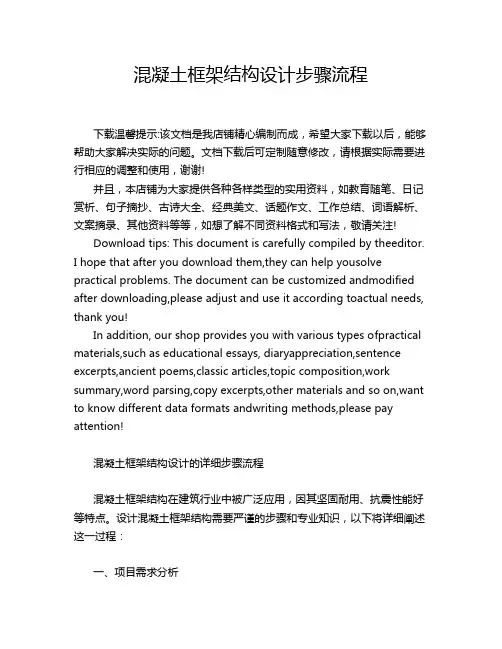

混凝土框架结构设计步骤流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!混凝土框架结构设计的详细步骤流程混凝土框架结构在建筑行业中被广泛应用，因其坚固耐用、抗震性能好等特点。

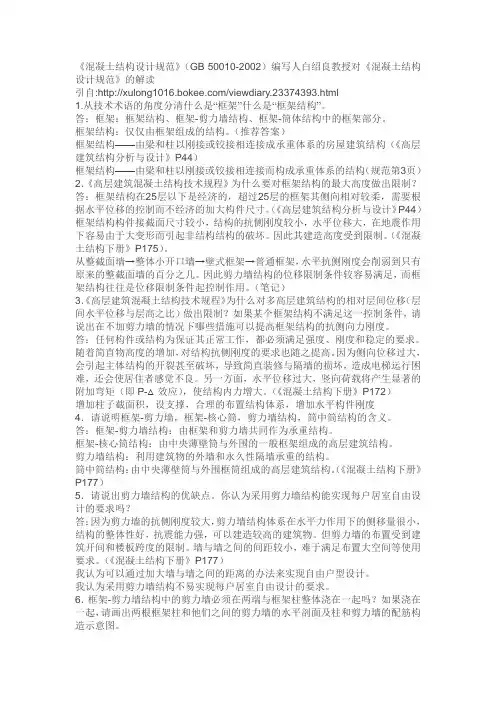

《混凝土结构设计规范》（GB 50010-2002）编写人白绍良教授对《混凝土结构设计规范》的解读引自:/viewdiary.23374393.html1.从技术术语的角度分清什么是“框架”什么是“框架结构”。

答：框架：框架结构、框架-剪力墙结构、框架-筒体结构中的框架部分。

框架结构：仅仅由框架组成的结构。

（推荐答案）框架结构——由梁和柱以刚接或铰接相连接成承重体系的房屋建筑结构（《高层建筑结构分析与设计》P44）框架结构——由梁和柱以刚接或铰接相连接而构成承重体系的结构（规范第3页）2．《高层建筑混凝土结构技术规程》为什么要对框架结构的最大高度做出限制？答：框架结构在25层以下是经济的，超过25层的框架其侧向相对较柔，需要根据水平位移的控制而不经济的加大构件尺寸。

（《高层建筑结构分析与设计》P44）框架结构构件接截面尺寸较小，结构的抗侧刚度较小，水平位移大，在地震作用下容易由于大变形而引起非结构结构的破坏。

因此其建造高度受到限制。

（《混凝土结构下册》P175）。

从整截面墙→整体小开口墙→壁式框架→普通框架，水平抗侧刚度会削弱到只有原来的整截面墙的百分之几。

因此剪力墙结构的位移限制条件较容易满足，而框架结构往往是位移限制条件起控制作用。

（笔记）3．《高层建筑混凝土结构技术规程》为什么对多高层建筑结构的相对层间位移（层间水平位移与层高之比）做出限制？如果某个框架结构不满足这一控制条件，请说出在不加剪力墙的情况下哪些措施可以提高框架结构的抗侧向力刚度。

答：任何构件或结构为保证其正常工作，都必须满足强度、刚度和稳定的要求。

随着简直物高度的增加，对结构抗侧刚度的要求也随之提高。

因为侧向位移过大，会引起主体结构的开裂甚至破坏，导致简直装修与隔墙的损坏，造成电梯运行困难，还会使居住者感觉不良。

另一方面，水平位移过大，竖向荷载将产生显著的附加弯矩（即P-△效应），使结构内力增大。

（《混凝土结构下册》P172）增加柱子截面积，设支撑，合理的布置结构体系，增加水平构件刚度4．请说明框架-剪力墙，框架-核心筒，剪力墙结构，筒中筒结构的含义。

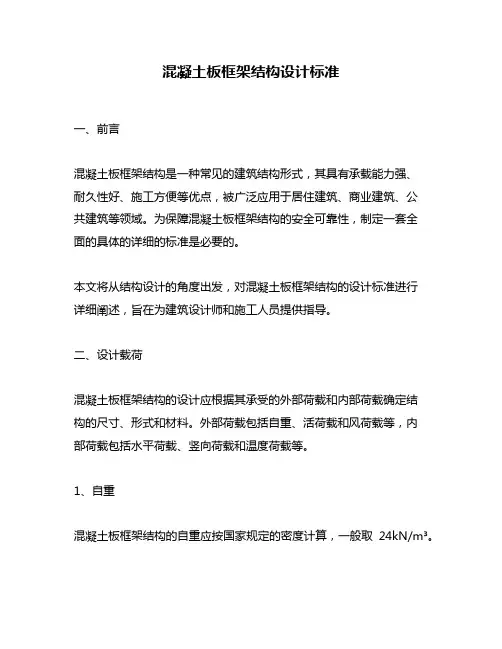

混凝土板框架结构设计标准一、前言混凝土板框架结构是一种常见的建筑结构形式，其具有承载能力强、耐久性好、施工方便等优点，被广泛应用于居住建筑、商业建筑、公共建筑等领域。

为保障混凝土板框架结构的安全可靠性，制定一套全面的具体的详细的标准是必要的。

本文将从结构设计的角度出发，对混凝土板框架结构的设计标准进行详细阐述，旨在为建筑设计师和施工人员提供指导。

二、设计载荷混凝土板框架结构的设计应根据其承受的外部荷载和内部荷载确定结构的尺寸、形式和材料。

外部荷载包括自重、活荷载和风荷载等，内部荷载包括水平荷载、竖向荷载和温度荷载等。

1、自重混凝土板框架结构的自重应按国家规定的密度计算，一般取24kN/m³。

混凝土板框架结构的活荷载应根据建筑用途和规模确定，一般参考国家规范《建筑荷载规范》。

3、风荷载混凝土板框架结构的风荷载应根据国家规范《建筑结构荷载标准》计算，考虑风速、地形、建筑高度等因素。

对于超高层建筑，应进行风洞试验，确定设计风速和风荷载。

4、水平荷载混凝土板框架结构在地震等自然灾害中承受的水平荷载应根据国家规范《建筑抗震设计规范》计算确定。

对于地震烈度较高的地区，应根据当地烈度等级确定设计抗震烈度。

5、竖向荷载混凝土板框架结构的竖向荷载包括建筑本身的重量、设备荷载和人员荷载等。

建筑本身的重量应按照规范计算，设备荷载和人员荷载应根据实际情况确定。

混凝土板框架结构在温度变化时会发生热胀冷缩，产生一定的荷载。

设计时应根据规范计算。

三、结构设计混凝土板框架结构的设计应满足以下要求：1、满足强度和稳定性要求混凝土板框架结构应满足强度和稳定性要求，确保在荷载作用下不发生破坏和失稳。

设计时应采用合理的截面尺寸和钢筋配筋，确保结构的承载能力和变形能力。

2、满足刚度和振动要求混凝土板框架结构应满足刚度和振动要求，确保在使用过程中不产生过大的变形和振动。

设计时应合理选择刚度系数和振动频率，采用减震措施，如阻尼器、减震器等。

钢筋混凝土框架设计钢筋混凝土框架设计是建筑结构设计中常见且重要的一部分。

钢筋混凝土框架结构由柱、梁和板组成，其承载能力和稳定性决定了建筑物的安全性和性能。

本文将从框架设计的基本原理、设计流程、设计要点以及相关规范等方面进行探讨，以帮助读者更好地理解和应用钢筋混凝土框架设计。

一、框架设计的基本原理钢筋混凝土框架设计基于结构力学的基本原理，包括静力学平衡、材料力学和结构力学的应用。

在设计过程中，需要对结构进行荷载计算、受力分析和构件尺寸确定，以满足结构的强度和刚度要求。

同时，还需要考虑结构的整体稳定性，包括抗侧移、抗风、抗震等设计要求。

二、框架设计的流程1. 确定设计参数：根据建筑物的用途和设计要求，确定设计参数，包括荷载、标准和规范、使用年限以及结构形式等。

2. 进行荷载计算：根据建筑物的结构形式和用途，进行荷载计算，包括常规荷载、风荷载、地震荷载等。

3. 进行受力分析：根据结构的受力情况，进行受力分析，确定结构的受力路径和受力体系。

4. 设计构件尺寸：根据受力分析结果和结构的设计要求，确定构件的尺寸和配筋方案。

5. 进行整体稳定性分析：进行整体稳定性分析，包括抗侧移、抗风和抗震等方面的设计要求。

6. 编制施工图：根据设计结果，编制施工图和构造图纸等，为施工提供详细的设计和施工信息。

三、框架设计的要点1. 确定适当的结构形式：根据建筑物的用途和设计要求，选择适当的结构形式，包括框架结构的布置方式和构件的尺寸。

2. 合理配置构件：根据受力分析和结构的设计要求，合理配置构件，确保结构的强度和刚度。

3. 选择合适的材料：选择合适的材料，包括混凝土和钢筋的等级和规格，并根据设计要求进行材料检测。

4. 考虑整体稳定性：考虑结构的整体稳定性，包括抗侧移、抗风和抗震等方面的设计要求。

5. 严格遵循相关规范：在设计过程中，严格遵循国家和地方的相关规范和标准，确保设计符合法律法规的要求。

四、相关规范1. 混凝土结构设计规范：GB 50010-20102. 建筑结构荷载规范：GB 50009-20123. 钢筋混凝土结构抗震设计规范：GB 50011-20104. 高层建筑结构设计细则：JGJ 3-20105. 钢筋混凝土结构工程验收规范：GB 50204-2012综上所述，钢筋混凝土框架设计是建筑结构设计中的重要部分，需要按照一定的原理和流程进行。

混凝土框架结构设计要点一、概述混凝土框架结构是建筑工程中常见的结构类型之一，具有承载力强、耐久性好等优点。

本文就混凝土框架结构的设计要点进行详细阐述，其中包括了框架结构的荷载计算、构件设计、节点设计、施工和验收等方面。

二、荷载计算1.设计荷载混凝土框架结构的设计荷载包括建筑物的永久荷载和可变荷载。

其中，永久荷载包括建筑物自重、墙体、楼板、梁、柱等构件的重量，设备、管道等永久荷载。

可变荷载包括人员活动荷载、设备动态荷载、风荷载、雪荷载、地震作用荷载等。

2.荷载组合按照《混凝土结构设计规范》（GB50010-2010）的要求，将设计荷载按照不同的组合进行计算。

常用的荷载组合包括基本组合、极限状态组合和耐久性组合。

3.荷载计算根据设计荷载和荷载组合，进行建筑物结构的强度计算。

在计算时，需考虑构件内力的影响，以保证整个结构的强度和稳定性。

三、构件设计1.楼板设计楼板是承载建筑物荷载的重要构件。

在设计楼板时，需考虑其跨度、荷载、受力状态等因素。

通常采用双向板、单向板、薄板等形式设计楼板。

2.梁设计梁是相邻两个柱或墙之间的构件，承受楼板荷载并将其传递到柱或墙上。

在设计梁时，需考虑其受力状态、断面形状和尺寸等因素。

常用的梁型有矩形梁、T形梁、I形梁等。

3.柱设计柱是承受楼板和梁荷载的重要构件，其设计需考虑其受力状态、断面形状和尺寸等因素。

常用的柱型有矩形柱、圆形柱、多边形柱等。

四、节点设计节点是构件之间连接的关键部位，其设计直接影响整个结构的强度和稳定性。

节点设计应考虑构件的受力状态、节点的刚度、节点的连接方式等因素。

常用的节点连接方式包括焊接、螺栓连接、钢筋穿孔连接等。

五、施工混凝土框架结构的施工一般包括预制构件制作、现场安装、混凝土浇筑等步骤。

在施工过程中，需保证施工质量，确保各构件之间的连接牢固可靠。

六、验收混凝土框架结构的验收应符合相关国家标准和规范要求。

验收内容包括结构的强度和稳定性等方面。

验收前需进行充分的检查和试验，确保结构的安全可靠。

温州大学瓯江学院WENZHOU UNIVERSITY OUJIANG COLLEGE《混凝土结构课程设计（二）》专业：土木工程班级：08土木工程本一姓名：王超学号：08207023219指导教师：张茂雨日期：2011年6月10号混凝土框架结构课程设计一．设计资料某三层工业厂房，采用框架结构体系。

框架混凝土柱截面尺寸边柱为500mm×500mm，中柱600mm×600mm。

楼盖为现浇钢筋混凝楼盖，其平面如图所示。

（图示范围内不考虑楼梯间）。

厂房层高分别为4.5，4.2，4.2米。

地面粗糙度类别为B类。

（L1=8100，L2=6600）1. 楼面构造层做法：20mm厚水泥砂浆地面，钢筋砼现浇板，15mm厚石灰砂浆刷。

2．可变荷载：楼面屋面标准值取5.0KN／m2，活荷载分项系数1.3。

3．永久荷载:包括梁、板及构造层自重。

钢筋砼容重25 KN／m3，水泥砂浆容重20KN ／m3，石灰砂浆容重17KN／m3，分项系数为1.2。

材料选用：混凝土采用C20（f c＝9.6N／mm2,f t＝1.10N／mm2）。

钢筋柱、梁受力筋采用Ⅱ级钢筋（f y＝300 N／mm2），板内及梁内其它钢筋采用Ⅰ级（f y＝210 N／mm2）二．框架梁及柱子的线刚度计算取①轴上的一榀框架作为计算简图，如图所示。

梁、柱混凝土强度等级为C20，Ec＝2.55×104N/mm2＝25.5×106KN/m2。

框架梁惯性矩增大系数：边框架取1.5，中框架取2.0。

中框架梁的线刚度：i b 1＝αbEIb/l=2.0×121×25.5×106×0.3×0.73/6.6＝66.28×103KN·m2边框架梁的刚度：i b 2αbEIb/l＝1.5×121×25.5×106×0.3×0.73/6.6＝49.70×103KN·m2底层中柱的线刚度：i底中＝EIc/l=121×25.5×106×0.6×0.63/4.5＝61.44×103KN·m2底层边柱的线刚度i底边＝EIc/l=121×25.5×106×0.5×0.5/4.5＝29.51×103KN·m2其余各层中柱的线刚度i其中＝0.9EIc/l= 0.9×121×25.5×106×0.6×0.63/4.5＝55.30×103KN·m2其余各层边柱的线刚度i底边＝0.9EIc/l= 0.9×121×25.5×106×0.5×0.5/4.5＝26.56×103KN·m2三．荷载计算1．恒荷载标准值计算（1）楼（屋）面自重结构层:80厚现浇钢筋砼板0.1 m×25 KN／m3＝2.5 KN／m220mm厚水泥砂浆面层0.02 m×20 KN／m3＝0.4 KN／m220mm石灰砂浆天棚抹灰0.015 m×17 KN／m3＝0.26 KN／m2--------------------------------------------------------------------------------------------------------------------------------------------------------合计g k＝3.16 KN／m2（2）梁自重次梁自重25 KN／m3×0.25 m×（0.45m－0.1m）＝2.19 KN／m次梁抹灰自重2×17KN／m3×0.015m×（0.45m－0.1m）＋0.02m×0.25m×17KN／m＝0.26 KN／m -------------------------------------------------------------------------------------------------------------------------------------------------------- 合计g k＝2.45 KN／m主梁自重25 KN／m3×0.3 m×（0.7m－0.1m）＝4.5 KN／m主梁抹灰自重2×17KN／m3×0.015m×（0. 7m－0.1m）＋0.02m×0.3m×17KN／m＝0.41KN／m ------------------------------------------------------------------------------------------------------------------------------------------------------- 合计g k＝4.91 KN／m（3）柱自重边柱自重25 KN／m3×0.5 m×0.5 m＝6.25 KN／m边柱抹灰自重4×17 KN／m3×0.02 m×0.5 m＝0.68 KN／m--------------------------------------------------------------------------------------------------------------------------------------------------------合计g k＝6.93 KN／m中柱自重25 KN／m3×0.6 m×0.6 m＝9.0 KN／m中柱抹灰自重4×17 KN／m3×0.02 m×0.6 m＝0.82 KN／m-------------------------------------------------------------------------------------------------------------------------------------------------------- 合计g k＝9.82 KN／m 2．活荷载标准值计算（1）楼（屋）面活荷载标准值：5.0KN／m2（2）雪荷载s k=0.35 KN／m2屋面活荷载不与雪荷载同时考虑，取两者中大者。

结构设计知识：钢筋混凝土框架结构的设计与计算钢筋混凝土框架结构是建筑设计中常用的一种结构形式，其特点是具有良好的抗震性能和刚性，能够满足大多数建筑的安全和稳定要求。

在设计和计算过程中，需要考虑多个因素，包括荷载、构件尺寸、钢筋混凝土材料性能等。

一、构件设计与计算1、柱和梁：在钢筋混凝土框架结构中，柱和梁是建筑承重构件的主体，其尺寸和强度的设计与计算决定了建筑结构的稳定性和承载能力。

在设计中需要考虑荷载、钢筋混凝土材料性质、构件长度、钢筋配筋等多个因素。

2、墙体：墙体是钢筋混凝土框架结构中的一种非承重构件，其主要作用是增强建筑的纵向刚性和稳定性。

设计中需要考虑墙体的布局和位置、墙体厚度、墙体钢筋等因素。

二、结构设计与计算1、结构模型：钢筋混凝土框架结构的结构模型应包括准确的三维模型和节点分析模型。

在建筑设计中，需要考虑荷载、结构材料的物理特性、构建形式、力学特性等多个因素，并使用现代计算机模拟技术进行结构分析和计算。

2、受力分析：在钢筋混凝土框架结构的设计和计算中，需要对结构中的各个构件进行受力分析，考虑荷载、力的大小和方向、结构材料的强度等因素。

3、框架节点设计：框架节点是钢筋混凝土框架结构中的关键部件，其设计和计算直接影响整个结构的稳定性和抗震性。

在设计中需要考虑不同荷载情况下节点的受力情况和变形情况，确保节点的强度、稳定性和刚度等要求。

三、其他技术要点1、结构材料选择：钢筋混凝土框架结构中，钢筋混凝土是一种常用的建筑材料，其搭配优良的钢材可以形成耐久、抗震、刚性的结构体系。

在选择钢筋混凝土材料时，需要考虑其强度、稳定性和持久性等重要因素。

2、配筋设计：钢筋混凝土框架结构中，配筋是保证构件强度和稳定性的重要因素，应按照建筑中的荷载情况、材料特性、结构尺寸等变量进行配筋设计，确保结构的承载能力和稳定性。

3、连接节点设计：钢筋混凝土框架结构中，构件之间需要进行连接并保证其稳固和刚度。

在设计中需要考虑节点的强度和稳定性，确保连接点的耐久性和便捷性。

混凝土框架结构设计规程一、引言混凝土框架结构是建筑物中常见的结构形式，其设计是建筑工程中不可或缺的一部分。

本文将针对混凝土框架结构设计规程进行详细论述。

二、设计依据1. GB 50010-2010《混凝土结构设计规范》2. GB 50011-2010《建筑抗震设计规范》3. GB 50017-2017《钢筋混凝土设计规范》4. GB 50205-2001《建筑物结构工程质量验收规范》三、设计内容1.结构形式混凝土框架结构分为四种基本形式：平面框架结构、空间框架结构、悬挑框架结构和斜拉框架结构。

根据建筑物的用途、地理位置、地形地貌、气候条件等因素，选择合适的结构形式。

2.荷载计算荷载计算包括重力荷载和地震荷载。

重力荷载包括自重、活荷载和附加荷载。

地震荷载要按照地震烈度、场地类别、结构类型等因素进行计算。

3.截面设计混凝土框架结构截面设计要满足强度、稳定性、韧性和耐久性等要求。

截面设计应根据受力状态和受力性质进行调整。

4.配筋设计配筋设计应满足受力状态下的强度和变形要求。

配筋要根据截面的尺寸、受力状态、受力性质和受力方向等因素进行设计。

5.节点设计节点是混凝土框架结构中重要的承载部位，其强度、稳定性、韧性和耐久性等要求应满足设计要求。

6.抗震设计混凝土框架结构在地震作用下应具有良好的抗震性能。

抗震设计要满足GB 50011-2010《建筑抗震设计规范》的要求。

7.施工和验收混凝土框架结构施工过程中要按照GB 50205-2001《建筑物结构工程质量验收规范》进行验收。

四、设计要点1.优化结构形式，提高结构的经济性、安全性和美观性；2.合理选取材料，保证结构的强度和稳定性；3.考虑结构的变形和位移，保证结构的耐久性；4.结构应具有良好的抗震性能和抗风性能；5.施工过程中要保证质量，严格按照要求进行验收。

五、结论混凝土框架结构设计是建筑工程中不可或缺的一部分，其设计应满足强度、稳定性、韧性、耐久性和抗震性等要求。

混凝土框架结构设计要点混凝土框架结构是一种常见的建筑结构形式，能够满足各种复杂的荷载要求，具有结构承载能力强、稳定性好、施工方便等优点。

下面将详细介绍混凝土框架结构设计的要点。

一、框架结构的荷载类型框架结构的荷载类型主要包括住宅楼的自重、楼层荷载、风荷载、雪荷载、地震荷载和其他荷载（如管道、设备、人员等）。

其中，自重和楼层荷载是常见的常规荷载，通过上下层板的承载能力、柱子的承载能力等来分担和传达。

而风荷载、雪荷载和地震荷载等是非常规荷载，需要根据不同的建筑环境和设计条件进行考虑和分析。

二、设计考虑因素在进行混凝土框架结构的设计时，需要考虑以下因素：1.结构安全性：混凝土框架结构要具备足够的稳定性和承载能力，保证结构的安全性。

2.施工方便性：在设计过程中需要考虑混凝土浇筑的方便性和施工的快捷性，使混凝土的施工质量和效率达到最佳状态。

3.经济性：在满足安全和施工方便性的前提下，尽可能的降低成本。

4.美观性：在结构设计过程中，也需要考虑建筑的美观性，包括外观、内部布局等方面。

三、设计注意事项1.柱子尺寸的确定：为了使混凝土框架结构能够承受荷载，并保证结构的稳定性，柱子的尺寸必须满足设计要求。

柱子的尺寸可以通过密集排布，减轻单根柱子的承载荷载。

2.板材厚度的确定：混凝土框架结构中的楼板，一般采用较厚的混凝土板材，以承受楼层荷载和其他荷载。

板材的厚度可以根据荷载的大小，和板材的应力强度进行计算和确定。

3.节点的设计：混凝土框架结构中的节点，是结构的关键部分。

在节点处，需要通过加强节点的梁柱的连接强度，提高节点的承受荷载能力。

4.抗震设计：在设计混凝土框架结构时，需要考虑地震的影响。

根据不同的地震区域和设计条件，采用不同的抗震设计方案，提高建筑的地震安全性。

5.预应力设计：混凝土框架结构中，采用预应力设计方案可以提高结构的承载能力和稳定性，增强结构的抗震能力，降低成本和材料的消耗。
