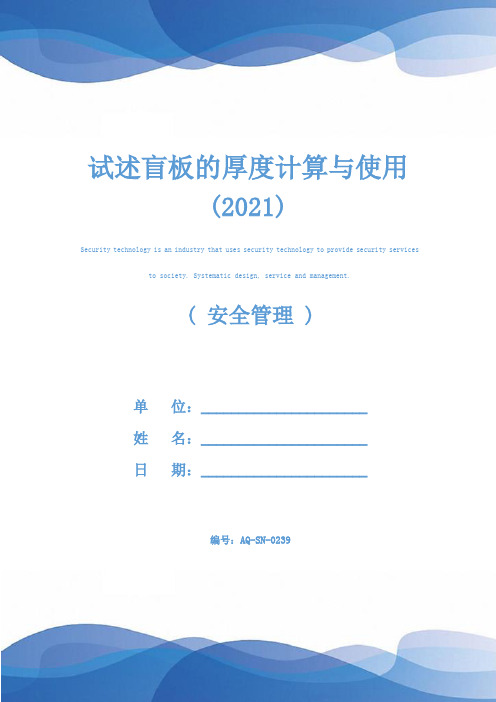

试述盲板的厚度计算与使用(2021)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0239试述盲板的厚度计算与使用(2021)一引言在化工企业生产系统与检修系统的安全隔离中，通常采取加盲板的办法，现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。

并结合实例进行计算，其结果即为盲板的最薄厚度。

对盲板的使用也提出相应的注意事项。

在化工企业中，经常遇到边生产边检修的情况，为了保证生产系统和检修系统的有效隔离，通常采用在相关联的管道的法兰之间加盲板的办法。

这就涉及到盲板的选用问题，对于高压盲板——无孔透径垫，有成系列的产品可供选购，在此不再介绍。

而对于中低压盲板，都是由各单位自己用气割制作一块圆形的铁板作为盲板来使用，而盲板的直径和厚度大多凭经验选取，没有科学的依据。

如果盲板选薄了，使用过程中变形，就很难从法兰之间抽出来。

如果盲板选厚了，法兰之间的间距又不够宽，就很难插到法兰之间去。

另外，这也是一种材料的浪费。

不管盲板选得太厚还是太薄，这两种情况均会给施工带来不便。

为了使用尽可能薄的盲板，又要保证盲板在使用过程中不发生变形，本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。

其计算结果即为盲板的最薄厚度。

对于不受压的盲板，仅起到隔离和密封作用，在此也不做讨论。

二盲板的厚度计算由于盲板两面被法兰压紧，且盲板所受压力在盲板上是均匀分布的，盲板受力的结果是使盲板变曲变形。

盲板厚度的选择是有公式进行计算的，会按照不同的压力进行划分。

1、对于盲板的厚度计算，我找到的公式，希望能给你参考：压力等级分为：低压：0～1．6MPa。

中压：1．6～10MPa。

高压：10～100MPa。

2、低压平板盲板厚度计算公式：（下面公式中sqr（K＊P／Rb）是二次方根的意思）δ＝d＊sqr（K＊P／Rb）＋C。

δ：盲板厚度mm。

d：直径以管道内径带入，mm。

K：计算系数（决定于法兰与盲板的连接形式），一般K＝0．3。

P：操作压力，MPa。

Rb：强度，为材料的抗拉强度，MPa。

C：为腐蚀增量，一般取1．5～2．0mm管道疏通的方法有哪些1、家庭管道疏通和疏通方法。

家庭下水管道疏通的工具有手摇式疏通器，电动疏通机。

原理是通过旋转把能有弯度弹性的钢丝转进堵塞的下水管道里，把堵塞物布条，头发之类的东西带出来。

还有一种工具叫一炮通，是一种气压疏通工具，用高压的原理冲开堵塞的下水管道。

生活中常用的皮踹子就是这样的原理踹厕所管道疏通。

2、工业管道疏通和疏通方法。

工业管道疏通的管道因管道大小用的疏通机差别比较大，100MM一下的管道跟家庭下水道疏通一样疏通。

对大的管道用管道疏通车，高压清洗车来做。

高压清洗车也称之为管道疏通车，通过高压水流产生的强大压力冲开被堵塞的管道。

主要组成部分为罐体、高压泵、液压系统等。

高压清洗车主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通，也可用于清洗工业排液管道、壁面等，清洗公路、广场地面。

高压清洗车还可加装洒水装置，安装绿化洒水炮、前冲、后洒、侧喷，可进行绿化洒水、喷雾、压尘、高压冲洗路面等，紧急时可用于救火。

盲板厚度选用标准表和管道疏通的方法有哪些？以上就是答案，希望每一个看到本文的人都可以从中获得帮助。

其实对于大家而言，不少方式和方法的存在都可能会影响到人们的生活品质。

所以想要生活越来越好，必须要懂得技巧，毕竟这些技巧会让大家的生活更为顺畅，使人们的生活更好。

2〞3〞4〞6〞8〞10〞12〞14〞16〞18〞20〞24〞30〞36〞42〞48〞54〞60〞0.172 6 6 6 6 6 6 6 6 6 10 10 10 13 13 19 19 19 250.345 6 6 6 6 6 6 10 10 10 13 10 13 19 19 25 25 31 310.69 6 6 6 6 6 10 10 10 13 13 19 19 25 25 31 38 38 441.38 6 6 6 10 10 13 13 19 19 19 19 25 31 38 44 50 57 572.07 6 6 6 10 10 13 19 19 19 25 25 31 38 44 50 57 63 762.76 6 6 10 10 13 19 19 19 25 25 31 38 44 50 57 69 76 823.45 6 6 10 10 13 19 25 25 25 31 31 38 50 57 63 76 82 954.14 6 6 10 13 19 19 25 25 31 31 38 44 50 63 69 82 95 1014.83 6 10 10 13 19 25 25 25 31 38 38 44 57 69 76 88 101 1075.52 6 10 10 13 19 25 25 31 31 38 38 50 57 69 82 95 107 1146.21 6 10 10 19 19 25 31 31 38 38 44 50 63 76 88 101 114 120。

试述盲板的厚度计算与使用前言盲板是一种用于管道系统中阻隔介质流动的装置，通常由金属材料制成，根据使用场景的不同，其厚度也会有所不同。

本文将从盲板的厚度计算和使用方面进行论述。

盲板的厚度计算盲板的厚度取决于介质流量、温度、压力等因素，需要进行严谨的计算。

其计算公式如下：S = K * ( P / (2 * SE) + t ) * ( ID - C ) / 2其中，S表示盲板的厚度，单位为毫米，K是系数，P为介质压力，SE为材料的弹性模量，t为法兰的厚度，ID为法兰孔径，C为盲板的外径。

计算盲板的厚度需要先确定合适的K值，K值与盲板材料、介质性质、应力状态、环境条件和设计要求等因素相关。

在选用盲板时，需要根据具体情况进行分析，选择合适的K值。

在计算盲板厚度时，还需要考虑实际使用环境的条件，例如介质的温度和压力等。

因为这些因素都会对材料的强度和稳定性产生影响，直接影响盲板的厚度。

盲板的使用盲板通常用于管道系统的维护保养和安全防护。

当管道需要临时封闭或检修时，可使用盲板进行封堵，防止介质流出。

在使用盲板时，需要注意以下几点：1.选择合适的材料盲板依靠材料的强度和稳定性来承受介质的压力，因此选择材料时需要考虑介质的性质和使用环境的条件。

一般来说，材料要具有良好的耐腐蚀性、耐高温性、耐压性和韧性等性能。

2.正确安装盲板在安装盲板时，需要确保盲板与管道或容器的连接牢固，法兰的密封性能良好。

如果法兰连接不好，就会出现泄漏现象，导致生产安全事故。

3.定期检修盲板使用时间长了会遭受腐蚀和磨损，因此需要进行定期检修和更换。

一般来说，盲板的保养周期应该根据具体情况和使用要求进行调整，以确保安全可靠。

结论在设计和使用盲板时，需要注意各种因素，包括材料选择、盲板厚度计算、安装和检修等。

只有通过全面考虑，才能够确保盲板的安全、可靠和有效使用。

关于管道试压盲板厚度的问题试压用插入式盲板最小厚度（毫米）GB50316－2000《工业金属管道设计规范》) I0 v％ M6 f4 H+ `4 p6。

7。

2夹在两法兰之间的盲板,其计算厚度，可按（式一）确定.用整体钢板制造时,式中焊接接头系数E等于1.对于永久性盲板应按（式二）增加厚度附加量。

tm=0.433d ［P/([σ]*E）］0.5 (式一） 6。

7.2tp= tm +2C2+C1 （式二）’ t& S" ？6 A+ B& W9 n- [tm—盲板计算厚度（mm）/ \5 I。

{3 S！ Q; Z1 Z& o9 R： }' }d—凹面或平面法兰垫片的内径或环槽式垫片平均直径(mm)+ \＊ W％ N9 l) ］* k% i0 ｜（ AP—设计压力(MPa)［σ］—设计温度下材料的许用应力（MPa）Q235—A、B热轧板100℃以内3-40mm许用应力［σ] =113(MPa）tp—盲板的设计厚度(mm）C2—腐蚀或腐蚀附加量(mm）） G4 k＄ x5 ?＆ D! q- YC1—厚度减薄附加量（mm), k$ `; V1 T7 ［+ z平盖；＠" Q％ _＄Y" S” W$ \9 F$ ～h6。

6.1无拼接焊缝平盖厚度应按（式一)及(式二)计算。

tm=K(D+2C）［P/（［σ]＊η)］0.5 (式一）tp= tm +C （式二）+ n＃ E5 ？) N w9 o3 ^tp-平盖的设计厚度（mm）tm-平盖的设计厚度(mm）D—管子内径（mm）! e+ n5 y& J％{’ nK，η-与平盖结构有关的系数,按下表选用P—设计压力(MPa）［σ]-设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ] =113(MPa）1 i3 Y# Z， x6 S" O% cC-厚度附加量之和（mm)。

最新整理试述盲板的厚度计算与使用一引言在化工企业生产系统与检修系统的安全隔离中，通常采取加盲板的办法，现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。

并结合实例进行计算，其结果即为盲板的最薄厚度。

对盲板的使用也提出相应的注意事项。

在化工企业中，经常遇到边生产边检修的情况，为了保证生产系统和检修系统的有效隔离，通常采用在相关联的管道的法兰之间加盲板的办法。

这就涉及到盲板的选用问题，对于高压盲板——无孔透径垫，有成系列的产品可供选购，在此不再介绍。

而对于中低压盲板，都是各单位自己用气割制作一块圆形的铁板作为盲板来使用，而盲板的直径和厚度大多凭经验选取，没有科学的依据。

如果盲板选薄了，使用过程中变形，就很难从法兰之间抽出来。

如果盲板选厚了，法兰之间的间距又不够宽，就很难插到法兰之间去。

另外，这也是一种材料的浪费。

不管盲板选得太厚还是太薄，这两种情况均会给施工带来不便。

为了使用尽可能薄的盲板，又要保证盲板在使用过程中不发生变形，本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。

其计算结果即为盲板的最薄厚度。

对于不受压的盲板，仅起到隔离和密封作用，在此也不做讨论。

二盲板的厚度计算于盲板两面被法兰压紧，且盲板所受压力在盲板上是均匀分布的，盲板受力的结果是使盲板变曲变形。

此可知，盲板可以按“周边固定的承受均布载荷的平板封头”来做应力分析；盲板与管道之间不焊接，且管端有法兰，故盲板基本不会对管道造成边界应力；对盲板做应力分析主要考虑的是盲板受压后弯曲变形的问题。

1平板封头厚度计算对圆形平板做内力分析得出平板封头的最大弯曲应力为：式中：σmax——平板封头的最大弯曲应力，MPa；K——与平板周边支承方式有关的系数，无因次；P——封头承受的压力，MPa；D——管道直径，mm；S——平板厚度，mm。

1.2平板封厚度计算σmax≤[σ]Φ和公式（1）得出平板封头厚度计算公式：式中：[σ]——设计温度下钢板的许用应力，MPa；Φ——焊缝系数；C——壁厚附加量，钢板负偏差C1、腐蚀裕量C2组成，即C＝C1+ C2。

方法1：试压盲板厚度(T)可用下列公式计算(用于试压盲板，此公式有点保守）：Tmin=d[3P/（16*δ*E ）]^1/2+C
式中 d：垫片的内径或RF/FF法兰或RTJ法兰的节圆直径（mm）。

p：试验表压（Mpa）
δ：T=38℃时板材的许用应力（见ASME B31.1或B31.3）
E：纵向焊接接头品质系数（ASME B31.1或B31.3）（钢板系数1.0）
C：腐蚀裕量（mm）（盲板新/未腐蚀盲板系数为0.0）
1楼的计算过程如下：(管外径视为355mm)
Tmin=d[3P/（16*δ*E ）]^1/2+C=355[3*2.5/（16*100*1）]^1/2+0=24.3mm
方法2：对于常温下中低压设备及管道试压采用圆形普通碳钢板（Q235）作为试压盲板时，其厚度选用可参照以下简易计算公式：
公式：t 大等于[D*(p^1/2)]/100
式中，t——盲板厚度，mm；D——试验接管直径，mm；p——试验压力，kg(f)/cm2
算出来的t=17.75mm,适当加厚可选用20mm厚的普通Q235 钢板。

（考虑盲板的使用时间一般较短,其具体数值的选用不必太保守。

总结近年来的实际使用经验,发现具体数值取在100 (主要也为了便于计算) 时,结果良好,未发现试压盲板有塑性变形情况。

对于简易计算结果大于16mm 的盲板,选用普通Q235 钢板时应适当加厚;选用20g 或16MnR等屈服极限较大的钢板时,可适当减薄。

）。

盲板壁厚选用计算公式以盲板壁厚选用计算公式为标题，本文将介绍盲板壁厚选用的计算公式及其应用。

一、简介盲板是一种用于封堵或分流管道中介质的装置，常用于化工、石油、食品等行业。

为确保盲板的安全性和可靠性，选用合适的壁厚是非常重要的。

二、盲板壁厚选用的计算公式盲板壁厚的选用一般遵循以下计算公式：壁厚 = (P * D) / (2 * S * F - P)其中，P为设计压力，单位为MPa；D为盲板外径，单位为mm；S为允许应力，单位为MPa；F为安全系数。

三、计算公式的应用1. 确定设计压力在盲板壁厚的计算中，首先需要确定设计压力。

设计压力通常由工程师根据工艺要求和系统压力等因素进行合理确定。

2. 确定盲板外径盲板外径的确定需要考虑管道的尺寸和安装要求。

一般情况下，盲板的外径应与管道内径相同或略大，以确保盲板能够完全封堵管道。

3. 确定允许应力允许应力是指盲板在工作过程中所能承受的最大应力。

根据不同的工艺要求和材料特性，允许应力的选取会有所差异。

4. 确定安全系数安全系数是为了考虑到不同情况下的荷载变化和材料强度的不均匀性而引入的。

一般情况下，安全系数的选取范围为1.5-2.0。

5. 计算盲板壁厚根据上述计算公式，将设计压力、盲板外径、允许应力和安全系数带入公式中进行计算，即可得到盲板的合适壁厚。

四、注意事项1. 在计算盲板壁厚时，需确保所选用的计算公式与实际情况相符，并且所使用的单位要保持一致。

2. 盲板壁厚的选用应符合相关标准和规范的要求，以确保盲板在工作过程中的安全性。

3. 在实际应用中，除了盲板壁厚的选用，还需考虑盲板的材料选择、焊接工艺等因素，以综合保证盲板的质量和性能。

五、总结盲板壁厚的选用是确保盲板安全可靠运行的重要因素之一。

通过合适的计算公式和参数选择，可以确定盲板的合适壁厚，提高盲板的使用寿命和工作效率。

在实际应用中，还需综合考虑其他因素，确保盲板在各种工况下能够正常工作。

希望本文对盲板壁厚选用的计算公式有所帮助。

在实际工程中常常出现表中查不出的情况(压力太低或直径太大等).为此特向大家推荐一个计算试压用盲板厚度的经验公式，供大家参考:
GB50316－2000《工业金属管道设计规范》
6.7.2夹在两法兰之间的盲板，其计算厚度，可按（式一）确定。

用整体钢板制造时，式中焊接接头系数E等于1。

对于永久性盲板应按（式二）增加厚度附加量。

tm=0.433d [P/（[σ]*E）]0.5 （式一）6.7.2
tp= tm +2C2+C1 （式二）
tm—盲板计算厚度（mm）
d—凹面或平面法兰垫片的内径或环槽式垫片平均直径（mm）
P—设计压力（MPa）
[σ]—设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ]
=113（MPa）
tp—盲板的设计厚度（mm）
C2—腐蚀或腐蚀附加量（mm）
C1—厚度减薄附加量（mm）
平盖
6.6.1无拼接焊缝平盖厚度应按（式一）及（式二）计算。

tm=K（D+2C）[P/（[σ]*η）]0.5 （式一）
tp= tm +C （式二）
tp—平盖的设计厚度（mm）
tm—平盖的设计厚度（mm）
D—管子内径（mm）
K，η—与平盖结构有关的系数，按下表选用
P—设计压力（MPa）
[σ]—设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ] =113（MPa）
C—厚度附加量之和（mm）。

盲板的厚度计算与使用盲板是一种用于阻隔流体或气体的隔离装置，广泛应用于化工、制药、食品、电力等工业领域。

盲板的厚度计算与使用是确保其正常工作的重要环节。

一、盲板的厚度计算：1.工作压力：盲板能够承受的最大压力是由盲板材料和盲板密封面积决定的。

常用的盲板材料有碳钢、不锈钢、铜镍合金等，不同材料的最大承压能力不同。

2.工作温度：盲板在高温工况下容易发生材料热膨胀、变形等问题，因此需要根据工作温度选择适当的材料。

3.流体性质：流体的性质对盲板的厚度计算也有一定影响。

比如在腐蚀性介质中，盲板的材质需要选择抗腐蚀性好的材料。

在考虑以上因素的基础上，可以利用一些公式或计算软件进行盲板的厚度计算。

常用的计算公式有ASME标准中的W厚度计算公式、EN标准中的SN修正系数计算公式等。

二、盲板的使用注意事项：1.盲板的安装位置：盲板应根据实际需要安装在管道或设备上，并严格按照相关标准进行安装。

2.盲板的材质选择：根据工作条件选择合适的盲板材质，确保其耐压、耐温和防腐蚀性能。

3.盲板的密封性能：盲板的密封性能是其工作的重要指标，密封面应平整，且与法兰连接紧密，可以采用填料密封、金属密封或密封垫片等方式。

4.盲板的检测与维护：定期检查盲板的密封性能、表面是否有损伤或腐蚀等问题，并进行必要的维护和更换。

5.盲板的标识与记录：办理过程中***为了便于管理和维护，需要对盲板进行标识，并记录相关信息，如安装时间、维护记录等。

以上是盲板的厚度计算与使用的一些基本介绍，但实际应用中仍需要根据具体情况进行细致的分析和计算。

在安装和使用盲板时，应遵循相关国家标准和规范，并选用**可靠的安装和管理人员。

编订：__________________审核：__________________单位：__________________试述盲板的厚度计算与使用Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8767-57 试述盲板的厚度计算与使用使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一引言在化工企业生产系统与检修系统的安全隔离中，通常采取加盲板的办法，现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。

并结合实例进行计算，其结果即为盲板的最薄厚度。

对盲板的使用也提出相应的注意事项。

在化工企业中，经常遇到边生产边检修的情况，为了保证生产系统和检修系统的有效隔离，通常采用在相关联的管道的法兰之间加盲板的办法。

这就涉及到盲板的选用问题，对于高压盲板——无孔透径垫，有成系列的产品可供选购，在此不再介绍。

而对于中低压盲板，都是由各单位自己用气割制作一块圆形的铁板作为盲板来使用，而盲板的直径和厚度大多凭经验选取，没有科学的依据。

如果盲板选薄了，使用过程中变形，就很难从法兰之间抽出来。

如果盲板选厚了，法兰之间的间距又不够宽，就很难插到法兰之间去。

另外，这也是一种材料的浪费。

不管盲板选得太厚还是太薄，这两种情况均会给施工带来不便。

为了使用尽可能薄的盲板，又要保证盲板在使用过程中不发生变形，本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。
