试述盲板的厚度计算与使用前言盲板是一种用于管道系统中阻隔介质流动的装置，通常由金属材料制成，根据使用场景的不同，其厚度也会有所不同。
本文将从盲板的厚度计算和使用方面进行论述。
盲板的厚度计算盲板的厚度取决于介质流量、温度、压力等因素，需要进行严谨的计算。
其计算公式如下：S = K * ( P / (2 * SE) + t ) * ( ID - C ) / 2其中，S表示盲板的厚度，单位为毫米，K是系数，P为介质压力，SE为材料的弹性模量，t为法兰的厚度，ID为法兰孔径，C为盲板的外径。
计算盲板的厚度需要先确定合适的K值，K值与盲板材料、介质性质、应力状态、环境条件和设计要求等因素相关。
在选用盲板时，需要根据具体情况进行分析，选择合适的K值。
在计算盲板厚度时，还需要考虑实际使用环境的条件，例如介质的温度和压力等。
因为这些因素都会对材料的强度和稳定性产生影响，直接影响盲板的厚度。
盲板的使用盲板通常用于管道系统的维护保养和安全防护。
当管道需要临时封闭或检修时，可使用盲板进行封堵，防止介质流出。
在使用盲板时，需要注意以下几点：1.选择合适的材料盲板依靠材料的强度和稳定性来承受介质的压力，因此选择材料时需要考虑介质的性质和使用环境的条件。
一般来说，材料要具有良好的耐腐蚀性、耐高温性、耐压性和韧性等性能。
2.正确安装盲板在安装盲板时，需要确保盲板与管道或容器的连接牢固，法兰的密封性能良好。
如果法兰连接不好，就会出现泄漏现象，导致生产安全事故。
3.定期检修盲板使用时间长了会遭受腐蚀和磨损，因此需要进行定期检修和更换。
一般来说，盲板的保养周期应该根据具体情况和使用要求进行调整，以确保安全可靠。
结论在设计和使用盲板时，需要注意各种因素，包括材料选择、盲板厚度计算、安装和检修等。
只有通过全面考虑，才能够确保盲板的安全、可靠和有效使用。

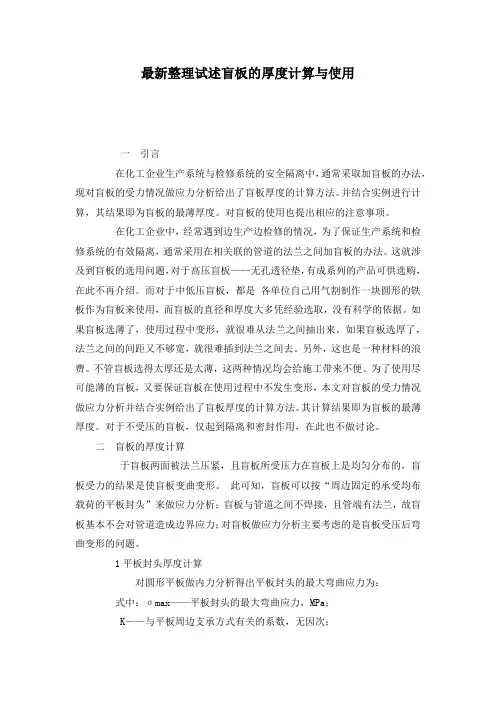

最新整理试述盲板的厚度计算与使用一引言在化工企业生产系统与检修系统的安全隔离中，通常采取加盲板的办法，现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。
并结合实例进行计算，其结果即为盲板的最薄厚度。
对盲板的使用也提出相应的注意事项。
在化工企业中，经常遇到边生产边检修的情况，为了保证生产系统和检修系统的有效隔离，通常采用在相关联的管道的法兰之间加盲板的办法。
这就涉及到盲板的选用问题，对于高压盲板——无孔透径垫，有成系列的产品可供选购，在此不再介绍。
而对于中低压盲板，都是各单位自己用气割制作一块圆形的铁板作为盲板来使用，而盲板的直径和厚度大多凭经验选取，没有科学的依据。
如果盲板选薄了，使用过程中变形，就很难从法兰之间抽出来。
如果盲板选厚了，法兰之间的间距又不够宽，就很难插到法兰之间去。
另外，这也是一种材料的浪费。
不管盲板选得太厚还是太薄，这两种情况均会给施工带来不便。
为了使用尽可能薄的盲板，又要保证盲板在使用过程中不发生变形，本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。
其计算结果即为盲板的最薄厚度。
对于不受压的盲板，仅起到隔离和密封作用，在此也不做讨论。
二盲板的厚度计算于盲板两面被法兰压紧，且盲板所受压力在盲板上是均匀分布的，盲板受力的结果是使盲板变曲变形。
此可知，盲板可以按“周边固定的承受均布载荷的平板封头”来做应力分析；盲板与管道之间不焊接，且管端有法兰，故盲板基本不会对管道造成边界应力；对盲板做应力分析主要考虑的是盲板受压后弯曲变形的问题。
1平板封头厚度计算对圆形平板做内力分析得出平板封头的最大弯曲应力为：式中：σmax——平板封头的最大弯曲应力，MPa；K——与平板周边支承方式有关的系数，无因次；P——封头承受的压力，MPa；D——管道直径，mm；S——平板厚度，mm。
1.2平板封厚度计算σmax≤[σ]Φ和公式（1）得出平板封头厚度计算公式：式中：[σ]——设计温度下钢板的许用应力，MPa；Φ——焊缝系数；C——壁厚附加量，钢板负偏差C1、腐蚀裕量C2组成，即C＝C1+ C2。

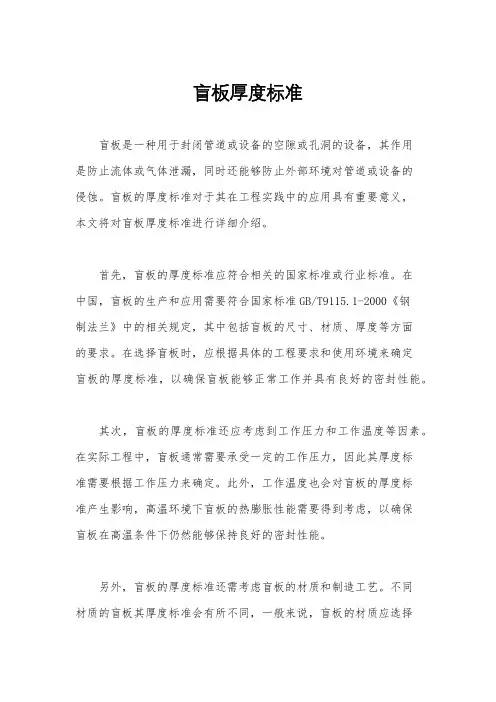

盲板厚度标准盲板是一种用于封闭管道或设备的空隙或孔洞的设备，其作用是防止流体或气体泄漏，同时还能够防止外部环境对管道或设备的侵蚀。
盲板的厚度标准对于其在工程实践中的应用具有重要意义，本文将对盲板厚度标准进行详细介绍。
首先，盲板的厚度标准应符合相关的国家标准或行业标准。
在中国，盲板的生产和应用需要符合国家标准GB/T9115.1-2000《钢制法兰》中的相关规定，其中包括盲板的尺寸、材质、厚度等方面的要求。
在选择盲板时，应根据具体的工程要求和使用环境来确定盲板的厚度标准，以确保盲板能够正常工作并具有良好的密封性能。
其次，盲板的厚度标准还应考虑到工作压力和工作温度等因素。
在实际工程中，盲板通常需要承受一定的工作压力，因此其厚度标准需要根据工作压力来确定。
此外，工作温度也会对盲板的厚度标准产生影响，高温环境下盲板的热膨胀性能需要得到考虑，以确保盲板在高温条件下仍然能够保持良好的密封性能。
另外，盲板的厚度标准还需考虑盲板的材质和制造工艺。
不同材质的盲板其厚度标准会有所不同，一般来说，盲板的材质应选择与管道或设备相同的材质，以确保盲板与管道或设备有良好的兼容性。
同时，盲板的制造工艺也会对其厚度标准产生影响，应选择质量可靠的制造商进行生产，以确保盲板的质量和性能符合要求。
最后，盲板的厚度标准还需考虑盲板的安装和维护等因素。
在安装盲板时，应按照相关的安装要求进行操作，以确保盲板能够正确安装并具有良好的密封性能。
在盲板的维护过程中，应定期对盲板进行检测和维护，及时发现并处理盲板的损坏或老化现象，以确保盲板能够长期稳定地工作。
综上所述，盲板的厚度标准是一个涉及多个方面因素的复杂问题，需要综合考虑工程要求、工作环境、材质和制造工艺等多个方面的因素。
只有在充分考虑这些因素的基础上，选择合适的盲板厚度标准，才能确保盲板在工程实践中能够发挥良好的作用。
在实际工程中常常出现表中查不出的情况(压力太低或直径太大等).为此特向大家推荐一个计算试压用盲板厚度的经验公式，供大家参考:
GB50316－2000《工业金属管道设计规范》
6.7.2夹在两法兰之间的盲板，其计算厚度，可按（式一）确定。
用整体钢板制造时，式中焊接接头系数E等于1。
对于永久性盲板应按（式二）增加厚度附加量。
tm=0.433d [P/（[σ]*E）]0.5 （式一）6.7.2
tp= tm +2C2+C1 （式二）
tm—盲板计算厚度（mm）
d—凹面或平面法兰垫片的内径或环槽式垫片平均直径（mm）
P—设计压力（MPa）
[σ]—设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ]
=113（MPa）
tp—盲板的设计厚度（mm）
C2—腐蚀或腐蚀附加量（mm）
C1—厚度减薄附加量（mm）
平盖
6.6.1无拼接焊缝平盖厚度应按（式一）及（式二）计算。
tm=K（D+2C）[P/（[σ]*η）]0.5 （式一）
tp= tm +C （式二）
tp—平盖的设计厚度（mm）
tm—平盖的设计厚度（mm）
D—管子内径（mm）
K，η—与平盖结构有关的系数，按下表选用
P—设计压力（MPa）
[σ]—设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ] =113（MPa）
C—厚度附加量之和（mm）。

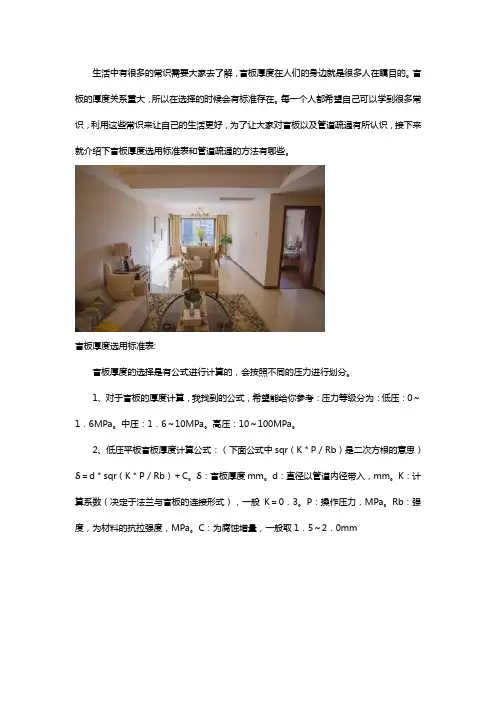

生活中有很多的常识需要大家去了解，盲板厚度在人们的身边就是很多人在瞩目的。
盲板的厚度关系重大，所以在选择的时候会有标准存在。
每一个人都希望自己可以学到很多常识，利用这些常识来让自己的生活更好，为了让大家对盲板以及管道疏通有所认识，接下来就介绍下盲板厚度选用标准表和管道疏通的方法有哪些。
盲板厚度选用标准表:盲板厚度的选择是有公式进行计算的，会按照不同的压力进行划分。
1、对于盲板的厚度计算，我找到的公式，希望能给你参考：压力等级分为：低压：0～1．6MPa。
中压：1．6～10MPa。
高压：10～100MPa。
2、低压平板盲板厚度计算公式：（下面公式中sqr（K＊P／Rb）是二次方根的意思）δ＝d＊sqr（K＊P／Rb）＋C。
δ：盲板厚度mm。
d：直径以管道内径带入，mm。
K：计算系数（决定于法兰与盲板的连接形式），一般K＝0．3。
P：操作压力，MPa。
Rb：强度，为材料的抗拉强度，MPa。
C：为腐蚀增量，一般取1．5～2．0mm管道疏通的方法有哪些:1、家庭管道疏通和疏通方法。
家庭下水管道疏通的工具有手摇式疏通器，电动疏通机。
原理是通过旋转把能有弯度弹性的钢丝转进堵塞的下水管道里，把堵塞物布条，头发之类的东西带出来。
还有一种工具叫一炮通，是一种气压疏通工具，用高压的原理冲开堵塞的下水管道。
生活中常用的皮踹子就是这样的原理踹厕所管道疏通。
2、工业管道疏通和疏通方法。
工业管道疏通的管道因管道大小用的疏通机差别比较大，100MM一下的管道跟家庭下水道疏通一样疏通。
对大的管道用管道疏通车，高压清洗车来做。
高压清洗车也称之为管道疏通车，通过高压水流产生的强大压力冲开被堵塞的管道。
主要组成部分为罐体、高压泵、液压系统等。
高压清洗车主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通，也可用于清洗工业排液管道、壁面等，清洗公路、广场地面。
高压清洗车还可加装洒水装置，安装绿化洒水炮、前冲、后洒、侧喷，可进行绿化洒水、喷雾、压尘、高压冲洗路面等，紧急时可用于救火。
编订：__________________审核：__________________单位：__________________试述盲板的厚度计算与使用Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8767-57 试述盲板的厚度计算与使用使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一引言在化工企业生产系统与检修系统的安全隔离中，通常采取加盲板的办法，现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。
并结合实例进行计算，其结果即为盲板的最薄厚度。
对盲板的使用也提出相应的注意事项。
在化工企业中，经常遇到边生产边检修的情况，为了保证生产系统和检修系统的有效隔离，通常采用在相关联的管道的法兰之间加盲板的办法。
这就涉及到盲板的选用问题，对于高压盲板——无孔透径垫，有成系列的产品可供选购，在此不再介绍。
而对于中低压盲板，都是由各单位自己用气割制作一块圆形的铁板作为盲板来使用，而盲板的直径和厚度大多凭经验选取，没有科学的依据。
如果盲板选薄了，使用过程中变形，就很难从法兰之间抽出来。
如果盲板选厚了，法兰之间的间距又不够宽，就很难插到法兰之间去。
另外，这也是一种材料的浪费。
不管盲板选得太厚还是太薄，这两种情况均会给施工带来不便。
为了使用尽可能薄的盲板，又要保证盲板在使用过程中不发生变形，本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。

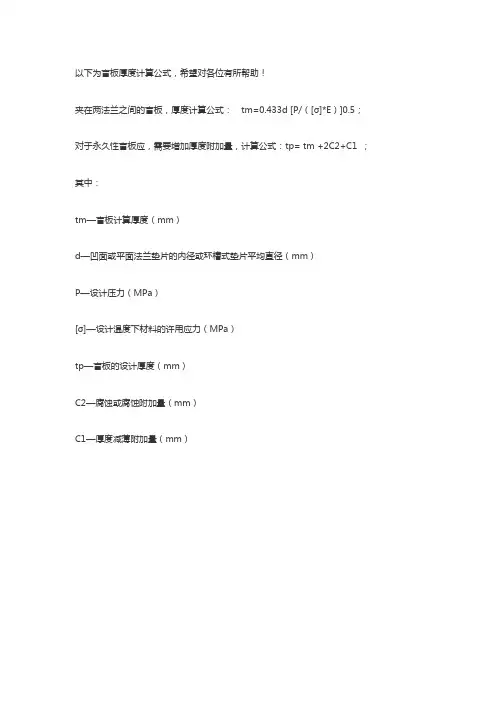

以下为盲板厚度计算公式，希望对各位有所帮助！夹在两法兰之间的盲板，厚度计算公式：tm=0.433d [P/（[σ]*E）]0.5；对于永久性盲板应，需要增加厚度附加量，计算公式：tp= tm +2C2+C1 ；其中：tm—盲板计算厚度（mm）d—凹面或平面法兰垫片的内径或环槽式垫片平均直径（mm）P—设计压力（MPa）[σ]—设计温度下材料的许用应力（MPa）tp—盲板的设计厚度（mm）C2—腐蚀或腐蚀附加量（mm）C1—厚度减薄附加量（mm）扩展资料：目前化学品企业都在实施《化学品单位生产单位特殊作业安全规范》GB30871-2014，这个标准是把以前的特殊作业的几个AQ3021—3028做了汇总。
这个标准中关于抽插盲板的规定如下：1. GB30871-2014关于盲板的强度要求，描述比较简单，对于现场作业人员没有可执行性。
2.《化学品生产单位盲板抽堵作业安全规范》（AQ3027-2008）对于盲板强度描述如下：盲板的直径应依据管道法兰密封面直径制作，厚度应经强度计算。
这个标准没有指出如何计算，这给现场作业人员带来了执行的困难，实际现场执行时，现场工程师往往是根据以往经验，还要根据法兰之间的空隙能插入多厚的盲板决定的，这样拍脑袋的做法，有潜在的盲板失效，物料泄漏造成火灾爆炸或人员中毒的危险。
盲板的作用：盲板起隔离、切断作用，和封头、管帽所起的作用是一样的。
由于其密封性能好，对于需要完全隔离的系统，一般都作为可靠的隔离手段。
盲板就是一个带柄的实心的圆，用于通常状况下处于隔离状态的系统。
而8字盲板，形状像8字，一端是盲板，另一端是节流环，但直径与管道的管径相同，并不起节流作用。
它是中间不带孔的法兰，用于封堵管道口。
所起到的功能和封头及管帽是一样的，只不过盲板密封是一种可拆卸的密封装置，而封头的密封是不准备再打开的。
密封面的形式种类较多，有平面、凸面、凹凸面、榫槽面和环连接面。
材质有碳钢、不锈钢、合金钢、铜、铝、PVC及PPR等。

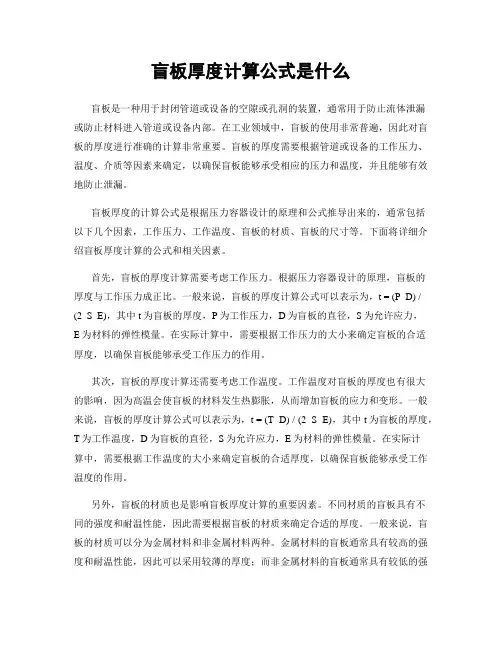

盲板厚度计算公式是什么盲板是一种用于封闭管道或设备的空隙或孔洞的装置，通常用于防止流体泄漏或防止材料进入管道或设备内部。
在工业领域中，盲板的使用非常普遍，因此对盲板的厚度进行准确的计算非常重要。
盲板的厚度需要根据管道或设备的工作压力、温度、介质等因素来确定，以确保盲板能够承受相应的压力和温度，并且能够有效地防止泄漏。
盲板厚度的计算公式是根据压力容器设计的原理和公式推导出来的，通常包括以下几个因素，工作压力、工作温度、盲板的材质、盲板的尺寸等。
下面将详细介绍盲板厚度计算的公式和相关因素。
首先，盲板的厚度计算需要考虑工作压力。
根据压力容器设计的原理，盲板的厚度与工作压力成正比。
一般来说，盲板的厚度计算公式可以表示为，t = (P D) / (2 S E)，其中t为盲板的厚度，P为工作压力，D为盲板的直径，S为允许应力，E为材料的弹性模量。
在实际计算中，需要根据工作压力的大小来确定盲板的合适厚度，以确保盲板能够承受工作压力的作用。
其次，盲板的厚度计算还需要考虑工作温度。
工作温度对盲板的厚度也有很大的影响，因为高温会使盲板的材料发生热膨胀，从而增加盲板的应力和变形。
一般来说，盲板的厚度计算公式可以表示为，t = (T D) / (2 S E)，其中t为盲板的厚度，T为工作温度，D为盲板的直径，S为允许应力，E为材料的弹性模量。
在实际计算中，需要根据工作温度的大小来确定盲板的合适厚度，以确保盲板能够承受工作温度的作用。
另外，盲板的材质也是影响盲板厚度计算的重要因素。
不同材质的盲板具有不同的强度和耐温性能，因此需要根据盲板的材质来确定合适的厚度。
一般来说，盲板的材质可以分为金属材料和非金属材料两种。
金属材料的盲板通常具有较高的强度和耐温性能，因此可以采用较薄的厚度；而非金属材料的盲板通常具有较低的强度和耐温性能，因此需要采用较厚的厚度。
在实际计算中，需要根据盲板的材质来确定合适的厚度，以确保盲板能够满足相关的要求。
试述盲板的厚度计算与使用一引言在化工企业生产系统与检修系统的安全隔离中，通常采取加盲板的办法，现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。
并结合实例进行计算，其结果即为盲板的最薄厚度。
对盲板的使用也提出相应的注意事项。
在化工企业中，经常遇到边生产边检修的情况，为了保证生产系统和检修系统的有效隔离，通常采用在相关联的管道的法兰之间加盲板的办法。
这就涉及到盲板的选用问题，对于高压盲板——无孔透径垫，有成系列的产品可供选购，在此不再介绍。
而对于中低压盲板，都是由各单位自己用气割制作一块圆形的铁板作为盲板来使用，而盲板的直径和厚度大多凭经验选取，没有科学的依据。
如果盲板选薄了，使用过程中变形，就很难从法兰之间抽出来。
如果盲板选厚了，法兰之间的间距又不够宽，就很难插到法兰之间去。
另外，这也是一种材料的浪费。
不管盲板选得太厚还是太薄，这两种情况均会给施工带来不便。
为了使用尽可能薄的盲板，又要保证盲板在使用过程中不发生变形，本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。
其计算结果即为盲板的最薄厚度。
对于不受压的盲板，仅起到隔离和密封作用，在此也不做讨论。
二盲板的厚度计算由于盲板两面被法兰压紧，且盲板所受压力在盲板上是均匀分布的，盲板受力的结果是使盲板变曲变形。
由此可知，盲板可以按“周边固定的承受均布载荷的平板封头”来做应力分析；盲板与管道之间不焊接，且管端有法兰，故盲板基本不会对管道造成边界应力；对盲板做应力分析主要考虑的是盲板受压后弯曲变形的问题。
1平板封头厚度计算对圆形平板做内力分析得出平板封头的最大弯曲应力为：式中：σmax——平板封头的最大弯曲应力，MPa；K——与平板周边支承方式有关的系数，无因次；P——封头承受的压力，MPa；D——管道直径，mm；S——平板厚度，mm。
1.2平板封厚度计算由σmax≤[σ]Φ和公式（1）得出平板封头厚度计算公式：式中：[σ]——设计温度下钢板的许用应力，MPa；Φ——焊缝系数；C——壁厚附加量，由钢板负偏差C1、腐蚀裕量C2组成，即C＝C1+C2。

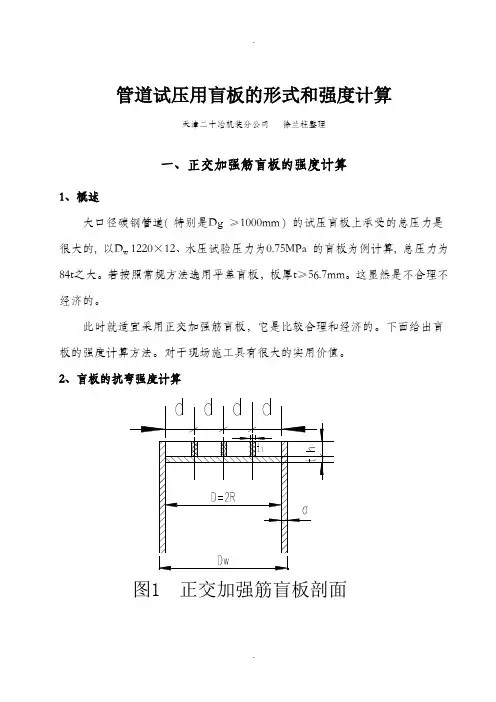

管道试压用盲板的形式和强度计算天津二十冶机装分公司徐兰柱整理一、正交加强筋盲板的强度计算1、概述大口径碳钢管道( 特别是Dg ≥1000mm ) 的试压盲板上承受的总压力是很大的, 以D w 1220×12、水压试验压力为0.75MPa 的盲板为例计算, 总压力为84t之大。
若按照常规方法选用平盖盲板，板厚t≥56.7mm。
这显然是不合理不经济的。
此时就适宜采用正交加强筋盲板，它是比较合理和经济的。
下面给出盲板的强度计算方法。
对于现场施工具有很大的实用价值。
2、盲板的抗弯强度计算图1 正交加强筋盲板剖面图2 受力简图图3 加强筋的单元截面图如上图示，图中：Dw---管道外径；D---管道内径；R---管道半径；б---管道壁厚；t---盲板厚度；t1---加强筋板厚；h---加强筋宽度；d---加强筋的间距；P---试验压力；x---为盲板横截面上的中性轴；H---盲板至加强筋的距离；y1---盲板横截面上的中性轴到盲板的距离；y2---盲板横截面上的中性轴到加强筋的距离；[б]---盲板材料拉伸许用应力；бs---屈服极限。
H= y1 + y2 = t + h b= d- t1y 1=)(21221bt H t bt H t ++ y 2= H- y 1Ιx= (dy 13- b(y 1- t)3+ t 1y 23)/3考虑一定的安全裕度, 则其强度条件为：бmax ≤1.5бs/n = 1.5[б]最大弯曲应力бmax = M max /W min =82PR y 2d /Ix =Ix dD PY 3222≤1.5[б]即бmax =IxdD PY 3222≤1.5[б]；[б] =бs/n上式即为正交加强筋盲板的应力计算公式和强度条件, 式中长度单位和压强单位分别取一致即可。
3、盲板的剪切强度计算 剪应力公式： τ=Q/A式中：τ——剪应力（MPa ）Q ——剪切面上的剪力（N ） A ——剪切面积(mm 2)Q=p πR 2 A=πDt =2πRtτ=Q/A= p πR 2/2πRt = pR/2t ≤[τ][τ]=(0.6～0.8) [б]（[б]为拉伸许用应力）20毫米厚的Q235-B 钢板许用剪切力[τ]为0.6×170=100 MPa钢材的容许应力可参考《机械设备安装工程手册》表1-25、表1-26、表1-29。
盲板壁厚选用计算公式(一)
盲板壁厚选用计算公式
1. 引言
盲板是一种用于封堵流体管道的设备，主要用于管道的维护和检修。
盲板壁厚的选用是设计和制造盲板时的重要考虑因素之一。
本文将介绍盲板壁厚选用的计算公式，并通过实际例子进行说明。
2. 计算公式
在选择盲板壁厚时，我们通常可以使用以下两个计算公式：
第一种计算公式
盲板壁厚 = (P D)/(2σ*S - )
其中， - P为设计压力（单位：MPa） - D为盲板直径（单位：mm） - σ为材料的许用应力（单位：MPa） - S为当地的安全系数第二种计算公式
盲板壁厚 = (P D)/(2(σ-P)S)
其中，各个参数的意义与第一种计算公式中一致。
3. 例子说明
为了更好地理解盲板壁厚选用的计算公式，我们来看一个例子。
假设有一个盲板的设计压力P为，盲板直径D为600mm，材料的许用应力σ为150MPa，当地的安全系数S为。
根据第一种计算公式：盲板壁厚 = (600)/(2150* - *) = 3000/(450 - ) = mm
根据第二种计算公式：盲板壁厚 = (600)/(2()) = 3000/(2()) = mm
综合计算结果可知，根据这两种计算公式，我们可以选择盲板壁厚为或。
结论
本文介绍了盲板壁厚选用的两种常用计算公式，并通过一个实际例子进行了说明。
在实际应用时，我们可以根据设计需求和材料特性选择合适的计算公式并计算出合适的盲板壁厚。
这有助于确保盲板的安全可靠性。
试述盲板的厚度计算与使用
(2021)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0239
试述盲板的厚度计算与使用(2021)
一引言
在化工企业生产系统与检修系统的安全隔离中，通常采取加盲板的办法，现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。
并结合实例进行计算，其结果即为盲板的最薄厚度。
对盲板的使用也提出相应的注意事项。
在化工企业中，经常遇到边生产边检修的情况，为了保证生产系统和检修系统的有效隔离，通常采用在相关联的管道的法兰之间加盲板的办法。
这就涉及到盲板的选用问题，对于高压盲板——无孔透径垫，有成系列的产品可供选购，在此不再介绍。
而对于中低压盲板，都是由各单位自己用气割制作一块圆形的铁板作为盲板来使用，而盲板的直径和厚度大多凭经验选取，没有科学的依据。
如果盲板选薄了，使用过程中变形，就很难从法兰之间抽出来。
如果
盲板选厚了，法兰之间的间距又不够宽，就很难插到法兰之间去。
另外，这也是一种材料的浪费。
不管盲板选得太厚还是太薄，这两种情况均会给施工带来不便。
为了使用尽可能薄的盲板，又要保证盲板在使用过程中不发生变形，本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。
其计算结果即为盲板的最薄厚度。
对于不受压的盲板，仅起到隔离和密封作用，在此也不做讨论。
二盲板的厚度计算
由于盲板两面被法兰压紧，且盲板所受压力在盲板上是均匀分布的，盲板受力的结果是使盲板变曲变形。
由此可知，盲板可以按“周边固定的承受均布载荷的平板封头”来做应力分析；盲板与管道之间不焊接，且管端有法兰，故盲板基本不会对管道造成边界应力；对盲板做应力分析主要考虑的是盲板受压后弯曲变形的问题。
1平板封头厚度计算
对圆形平板做内力分析得出平板封头的最大弯曲应力为：
式中：σmax
——平板封头的最大弯曲应力，MPa；
K——与平板周边支承方式有关的系数，无因次；P——封头承受的压力，MPa；
D——管道直径，mm；
S——平板厚度，mm。
1.2平板封厚度计算
由σmax
≤[σ]Φ和公式（1）得出平板封头厚度计算公式：式中：[σ]——设计温度下钢板的许用应力，MPa；Φ——焊缝系数；
C——壁厚附加量，由钢板负偏差C1
、腐蚀裕量C2
组成，即C＝C1
+C2。
对盲板而言，（2）式中各项参数的具体选用：
①盲板的支承方式为周边固定，K值取0.188；
②在整张的铁板上割盲板不会有焊缝存在，Φ值取1；
③取盲板使用压力可能达到的最高值。
a.为方便计算，P与[σ]取相同计量单位MPa.
b.当所使用的盲板较重时，要考虑盲板的自重，压力要加一个自重修正值PG
＝盲板的重量/管道流通面积。
c.当被隔离的介质为液体时，要考虑是否存在静压，静压值计算：
P＝ρgh/1×106
式中：P——静压，MPa；
ρ——介质密度，kg/m3
；
g——重力加速度，9.8m/s2
；
h——液位高度，m。
④盲板厚度Sc
与管道公称直径Dc
单位相同，当计算所得盲板厚度小于3mm时，取3mm。
即受压盲板的最小厚度为3mm；
⑤由于盲板主要是受弯曲应力，故许用应力值就采用钢板的许用弯曲应力，其确定方法如下：
a.盲板中存在的一次弯曲应力，是沿板厚呈直线分布的。
随着内压的增长，首先是上、下表面进入屈服，其他部分仍处于弹性状态。
虽然此时的最大弯曲应力已经达到材料的屈服极限，但整个盲板除了上、下表面仍处于弹性状态，因而不会导致盲板的失效。
按照极限设计法的原则，只有当平板整个截面上各点的应力均达到屈服极限时，结构才算失效。
板此时所受的载荷称为极限载荷，与这一载荷相对应的应力称为极限应力：
σmax
＝1.5σs
（3）
式中σb
为材料的屈服极限，查“钢板的许用应力值”表可得。
@GY1003.gif"align=center>
c.结合式（3）、（4）可以得出钢板的许用弯曲应力值为
@GY1004.gif"align=center>
式中ns
即为安全系数，实践中为了使[σb
]不超过σs
，一般所选安全系数ns
≥1.5。
将式（5）代入式（2）得：
式中钢板在设计温度下的许用应力[σ]t
可查“钢板的许用应力值”表可得。
d.由于盲板特定的使用条件，使它在使用中允许有微量的永久变形，所以，ns
可以取比压力容器设计中选用的要低的一些的值，相应地式（6）有两种特殊情况。
当直径<400mm温度<300℃时，可取ns
＝1.0，
（6-1）
当直径≥400mm、温度<300℃时，可取ns
＝1.5，
（6-2）
从适用条件和实践结果看，式（6-1）在生产实践中用得最多。
⑥C的确定，一般情况下盲板的厚度不会超过30mm，故钢板负偏差值取0～1mm；由于盲板使用时间较短，腐蚀裕量可以不考虑。
故C值结合计算结果的取整可在0～1mm范围内酌情选取。
计算出盲板的厚度后，盲板的直径查管法兰规格，取法兰密封面直径（一般法兰规格尺寸的D2
值）即可。
例如：在DN200、PN16、常温的管道法兰上加盲板，单面受压P ＝0.686MPa钢板材料20g，计算盲板规格。
查表DN200、PN16的管法兰密封面直径268mm，20g钢板屈服极
限245MPa，则按式（6-1）计算：
取C＝0.3mm则Sc
＝3.7+0.3＝4.0mm
即盲板规格：厚4mm、直径268mm，这一计算结果在实践中使用一段时间后，拆下盲板检查，盲板未发生变形。
三盲板使用应注意的问题
1密封与垫片选用，管法兰一般使用石棉板垫密封，但盲板表面均不进行二次加工，所以盲板表面不光滑，如采用普通的石棉板垫〔图（b）所示〕容易在受压后发生介质的泄漏。
因此需要改变石棉板垫的形式，盲板与法兰之间的垫片采用与盲板相同的形状〔图（a）所示〕，这样就可以避免使用后泄漏情况的发生。
2抽加盲板的施工要严格遵守《厂区盲板抽堵作业安全规程》（中华人民共和国化工行业标准HG23013-1999）中“盲板抽堵作业安全要求”中的各项规定。
有条件的厂最好建立专门的盲板台账，对厂生产区内在用盲板进行统一管理。
3不得采用关死阀门或在阀后石加棉板盲板密封的办法对系统
进行隔离，一旦阀门内漏或工人误操作，生产系统的介质很快就会鼓破石棉盲板进入检修系统，其后果不堪设想。
(王金平)
