可能有差异。按位数计算的配电箱只用在整个电箱的开关都是微型断路
器（空气开关）的配电箱。有塑壳断路器的配电箱或者有电表（计量设
备）的按实际半周长计算价钱。
• 按电气施工图系统图中配电箱标注尺寸计算配电箱周长；如果没有施工 图或施工图没有标注，预算造价可以按供电回路数量估计配电箱尺寸。 比如照明线5条回路以下按500*500估计；10~6图回路按1000*1000 以下估计；10条回路以上按1500*1500估计，结算时再按实际安装尺 寸计价。
信号放大器箱 ATF
分配器箱 AVP
接线端子箱 AXT
第2页/共11页
由于本公司属于室内装饰装修，所以公司接触的电气箱柜种类不是很多，最常接触的就是低压照明
配电箱AL、低压电力配电箱AP，而应急照明配电箱ALE一般在大型的商场、酒店或者整个单位工程出现。
通常在一个配电系统中，有些类型的电箱有2个或者多个，为了将其区分开来，设计师便赋予其数字代号，
配电箱报价：
配电箱的材料价格由厂家报价决定，同样大小的电箱不同厂家材料价不同，厂家报价+公司期望利润
=材料价，而人工价=人工成本+公司期望利润。
人工成本：
按箱体位数计算：4-12位配电箱35-45；16-24位配电箱50-60；32-48位配电箱80-150；60位
以上180-220；
按箱体半周长计算：500mm以内35-45；700mm以内50-60；1000mm以内80-150；1200mm
式确定材料价和人工。
•
在定额中，配电箱的大小以配电箱的半周长(长+宽)分项：半周长
500mm以内、1000mm以内、1500mm以内、2500mm以内。在公

低压配电培训(PPT37张)

低压配电培训(PPT37张)

低压配电方式
2.树干式 是指由总配电箱至各分配电箱之
间采用一条干线连接的配电方式。 优点是投资费用低、施工方便， 易于扩展。缺点是干线发生故障 时，影响范围大，供电可靠性较 差。这种配电方式常用于明敷设 回路，设备容量较小，对供电可 靠性要求不高的设备。
低压配电方式
3.链式 在一条供电干线上带多个用电设备或
3）消防设备与火灾时必然切除的设备取其 大者计入总设备容量。 4）夏季制冷设备与冬季取暖设备取其大者 计入总设备容量。 5）单相负荷应均衡分配到三相上，当单相 负荷小于三相对称负荷的15％时，可全部 按三相负荷进行计算；若大于15％时，单 相负荷应换算成等效三相负荷，才能与三 相负荷相加。
需要系数法
≥35kv时，±5%UN； ≤10kv时，±7%UN； ≤380V时，（5%～10%）UN。
导线选择
对于按允许电压损失来选择导线、电缆截面 时，可按下式来简化计算
Pj l DU % = cS
S——导线电缆截面（mm2）； c——系数； Pj——计算负荷kW； L ——线路长度m。
C—电压损失计算系数，三相四线，铜芯导线，C=70，铝芯导线，C=41.6
N
=48.2×1000/（1.732×380） =73.2A
需要系数法
当K值有一定变动范围时，取值要作具体分 析。如台数多时，一般取用较小值，台数少 时取用较大值；设备使用率高时，取用较大 值，使用率低时取用较小值。当一条线路内 的用电设备的台数较小（n<3台）时，一般 是将用电设备额定容量的总和作为计算负荷， 或者采用较大的K值(0.85~1)。
设备容量的确定
在每台用电设备的铭牌上都有 “额定功率”PN，但由于各用电 设备的额定工作方式不同，不能 简单地将铭牌上规定的额定功率 直接相加，必须先将其换算为同 一工作制下的额定功率，然后才 能相加

配电箱基础知识培训资料

配电箱基础知识培训资料
根据不同的分类标准，配电箱可以分为多种类型。按用途可分为照明配电箱、动力配电箱、高压配电箱等，分别 适用于不同的电力需求场景。按安装方式可分为明装式和暗装式，明装式配电箱安装在墙壁或支柱上，而暗装式 配电箱则嵌入墙内或地面下。
配电箱的选用与安装
要点一
总结词
在选用配电箱时，需考虑其防护等级、进出线方式、安装 位置等因素；安装时需遵循安全、可靠、经济等原则。
以防止触电。
配电箱的日常维护与保养
检查外观
定期检查配电箱的外观，查看 是否有损坏或变形的情况，如
有异常应及时处理。
清洁除尘
定期清除配电箱内的灰尘和杂 物，保持清洁，以免影响电气 性能和散热效果。
检查紧固件
定期检查配电箱内的紧固件， 如螺丝、螺母等，确保其紧固 可靠，防止因松动而引发事故 。
检查接线端子
插座
总结词
插座是配电箱中的输出元件，用于连接 电气设备并提供电源。
VS
详细描述
插座是一种连接装置，可以插入电源插头 ，为电气设备提供电源。根据不同的电压 和电流需求，插座有不同的规格和类型， 如单相插座、三相插座等。插座是配电箱 中必不可少的元件之一，用于连接电气设 备并提供电源。
接触器
总结词
接触器是配电箱中的控制元件，用于控制电 动机等大电流设备的启动和停止。
故障三
机械结构损坏
排除方法
检查配电箱的机械结构是否有损坏或变形的情况，如有 异常应及时修复或更换。
05
配电箱的应用实例
家用配电箱的配置与安装
家用配电箱是家庭用电的重要设备， 用于分配电能和控制电路。
安装：家用配电箱的安装位置应选择 在干燥、通风良好、便于操作和维修 的地方，安装高度一般为1.5-1.8米左 右。

配电箱安全培训课件

配电箱安全培训课件
配电箱安全培训课件
目录
• 配电箱基础知识 • 配电箱安全操作规程 • 配电箱常见故障及处理 • 安全意识与紧急处理 • 配电箱安全培训总结
01
配电箱基础知识
配电箱的定义与作用
总结词
配电箱是电力系统中分配电能的设备 ，主要用于接收和分配电能，保障电 力系统的正常运行。
详细描述
配电箱是电力系统中的重要组成部分 ，主要作用是接收和分配电能。它将 高压或低压电源的电能分配给各个用 户，确保电力系统的正常运行。
THANKS FOR WATCHING
感谢您的观看
配电箱的安装与维护
要点一
总结词
配电箱的安装位置应选择干燥、通风良好、无尘、无腐蚀 性气体的场所。安装时应确保箱体稳固，进出线孔应密封 良好。维护时应注意清洁、检查和更换损坏的部件。
要点二
详细描述
在安装配电箱时，应选择合适的位置，确保干燥、通风良 好、无尘、无腐蚀性气体的场所，这样可以保证配电箱的 正常运行和使用寿命。安装时应确保箱体稳固，进出线孔 应密封良好，以防止灰尘和潮湿进入箱体内部。 工作，及时更换损坏的部件，以确保配电箱的正常运行和 安全性。
预防措施与建议
建议
加强与设备供应商的沟通和合作，及时获取技术支持和 更新。
建立完善的故障记录和档案管理制度。 定期组织安全培训和演练，提高应急处理能力。
04
安全意识与紧急处理
安全意识的培养与提高
01
02
03
定期开展安全培训
组织员工参加配电箱安全 培训课程，提高员工对安 全操作规程和安全防护措 施的认知。
案例分析与经验分享
通过实际案例，分享了配电箱安全操作的经 验和教训。
对未来的展望与建议

配电设备基础知识(PPT73页)

配电设备基础知识(PPT73页)

名词解释
⑤ MCS智能型低压抽出式开关柜是一种 融合了其它低压产品的优点而开发的高 级型产品,适用于电厂,石油化工,冶金,电 信,轻工,纺织,高层建筑和其它民用,工矿 企业的三相交流50HZ,60HZ,额定电压 380V,额定电流4000A及以下的三相四( 五)线制电力系统配电系统,在大型发电厂 ,石化,电信系统等自动化程度高,要求与 计算机接口的场所,作为发,供电系统中的 配电,电动机集中控制,无功功率补偿的低 压配电装置.
名词解释
⑤固体绝缘开关设备：所谓固体绝缘就 是将数组开关和相关带电部件整体采用 环氧树脂进行浇注，通过自动压力凝胶 技术设计制造了固体绝缘供电设备。
该类开关多用于环网线路，也可用于 配电房，额定电流为630A，额定电压 12kV，因生产厂家少，目前招标量较少 。
名词解释
⑥真空环网柜：在南网集招中有此概念 ，但因各地叫法不同也有所出入。此柜 一般指空气绝缘柜型，采用真空负荷开 关或真空负荷开关+熔断器组合。
名词解释
④MNS：低压抽出式成套开关设备(以 下简称开关柜)为适应电力工业发展的需 求,参考国外MNS系列低压开关柜设计并 加以改进开发的高级型低压开关柜,该产品 符合国家标准GB7251,VDE660和 ZBK36001-89《低压抽出式成套开关设 备》,国际标准IEC60439规定MNS型低 压开关柜适应各种供电,配电的需要,能广 泛用于发电厂,变电站,工矿企业,大楼宾馆, 市政建设等各种低压配电系统.
该型号与XGN区别不大，根据配置 的不同外观等都有很大的差异。
名词解释
③ KYN：KYN型铠装移开式交流金属 封闭开关设备适用于三相交流50Hz， 3.6~40.5kV电力系统，用于接受和分 配电能并对电路实行控制，保护及检测 。

配电柜培训ppt课件

配电柜培训ppt课件
屉单元 1/4模数。 MNS 柜安装模数是 25mm 而 GCS 是 20mm，GCS 最多可做 11层抽屉， MNS可以做 9层，但是MNS 可以做双面柜（正反两均装抽屉）。因此 GCS 最多可做 22 个 抽屉，而 MNS 可做 72 个抽屉（GCS 没四分之一单元抽屉而 MNS 有）。 母线：MNS 和 GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板 隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。而 GCK 水平母线是设在柜 顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线， 但抽屉推进机构和 GCS、MNS 不同，比较简单。 抽屉： GCS 最小只能有 1/2 抽屉，MNS 有 1/4 抽屉，MNS 抽屉另有联锁机构，而 GCS 只 是开关本身有。GCS 采用旋转推进机构（CJG-1~3），而 MNS 采用的是大联锁。相比之下 GCS 抽屉比 MNS 抽屉插拔更省力一点。 三 型材及电流区别 GCS 跟GGD一样由8MF（KS）型钢拼装而成，而 MNS 是由 C（KB）型钢拼装的。从强度 上讲 GCS 要优于 MNS。但是从美观上讲， MNS 要比GCS 好看，很多厂家都采用 C 型材做 GCS。GCS 、GCK原始设计最大电流只能做到 4000A，而 MNS 可以达到更高，经过很多改进 GCS 现在达到6300A。
进线柜最大为6300A，垂直母排最大为2000A，单个抽屉最大为630A，馈电回路最大为2500A。出线 电缆室
8
抽出组件手柄位置说明
配电柜分类
MNS2.0系列低压配电柜
进线端子
二次端子
8E/2前面板
出线端子
经济型8E/2抽屉
8E/2抽屉进出线
9
8E/4抽屉

配电箱安全培训课件

配电箱安全培训课件
配电箱安全事故案例分析
案例一：操作不慎导致的触电事故
总结词
操作不规范，缺乏安全意识
详细描述
某工厂电工在检修配电箱时，未断电 直接操作，导致触电身亡。
案例分析
该事故主要原因是操作人员未遵循安 全操作规程，在未断电的情况下进行 维修，导致触电。
安全建议
在进行配电箱检修前，必须先断电， 穿戴好防护用品，遵循安全操作规程。
提高员工安全意识的重要性
减少事故发生
员工具备安全意识，能够减少因 操作不当或疏忽导致的安全事故。
保障人员安全
安全意识有助于员工在工作中时刻 关注自身和他人的安全，降低伤亡 风险。
提高工作效率
安全意识强的员工更注重工作细节， 减少因事故导致的生产停顿和损失。
安全培训的目标与内容
安全规章制度
讲解企业安全规章制度和操作 规程，明确员工的安全职责。
配电箱的工作原理
总结词
配电箱的工作原理是通过进线开关接收上级电网的电 能，然后通过出线开关将电能分配给下级用电设备。
详细描述
当上级电网有电能输入时，进线开关接通，电流通过进 线开关进入配电箱。然后，电流通过熔断器或漏电保护 器等保护装置，再通过出线开关分流给下级用电设备。 在电能分配过程中，配电箱内部线路的布局和连接方式 对于确保安全和可靠供电至关重要。同时，配电箱内部 元件的选择和配置也直接影响其工作性能和使用寿命。 因此，在设计和使用配电箱时，需要充分考虑其工作原 理和内部元件的特性，以确保其正常、安全地运行。
故障排除流程与技巧
流程
断开电源、检查故障现象、分析 故障原因、采取相应措施、测试 恢复正常
技巧
根据故障现象判断故障类型，优 先检查常见故障点，使用合适的 工具和安全防护措施

电气知识培训ppt课件精选全文

电气知识培训ppt课件精选全文

三
看各分项的系统设计图纸，对系统由一个比较明确的概念.
低压开关柜分为抽出式开关柜（GCS、GCK、MNS等），固定 式开关柜（GGD、XM配电箱、XL动力柜等）。
按用途分类
分为进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、 母线联络柜、PT柜、隔离柜
配电柜的分类
集团用配电柜
1、KYN61-40.5KV金属铠装 移开式高压开关柜
配电柜的分类
集团用配电柜
结构特征 G：固定式 Y：移动式
额定电压KV 12：12KV 40.5：40.5KV
使用条件 N:户内型W: 户外型
设计系列序号 28：28系列 61：61系列
KYN28-12A表示12KV金属铠装移动式户内型开关柜。
配电柜特点
高压柜的“五防”功能
配电柜型号说明
低压柜型号说明
GG D
辅助电路方案代号
2、KYN28A-12KV金属 铠装中置式高压开关柜
配电柜的分类
集团用配电柜
3、 GGD、MNS、GCS、GCK低 压交流开关柜
配电柜的分类
集团用配电柜
4、XL动力柜、XM配电箱、 暗装箱
5、 EPS应急电源柜
配电柜的分类
集团用配电柜
6、 UPS不间断电源
配电柜的分类
电气知识培训
电气公司
目录
1
配电柜知识
2
电仪工程安装
3
安全用电
第一章 配电柜知识
配电柜型号说明及特点 公司产品及资质 配电柜制作工艺
电力系统
电力系统
配电柜定义
在电力系统的末端负责分配电能 和电力线路、用电设备的监测、控制 而集成电气元件的柜体被称为配电柜。

配电系统培训PPT课件

配电系统培训PPT课件

配电系统的故障处理
故障分类与识别
介绍配电系统故障的分类和识别 方法，包括短路、断路、漏电等
故障的识别和判断。
故障处理流程
介绍配电系统故障处理的流程和方 法，包括故障隔离、负荷转移、抢 修组织等环节的操作要求和注意事 项。
故障预防措施
介绍预防配电系统故障的措施和方 法，包括设备选型、设备安装、运 行监控等方面的要求和注意事项。
3
配备安全保护装置
在配电系统中，应配备相应的安全保护装置，如 过流保护、过压保护、欠压保护等，以防止设备 损坏和人员伤亡。
配电系统的防雷保护
安装避雷针或避雷带
01
在建筑物或设施的顶部安装避雷针或避雷带，以引导雷电电流
入地，避免雷电对配电系统造成损坏。
配备浪涌保护器
02
在配电系统中，应在关键设备前端安装浪涌保护器，以吸收雷
REPORT
THANKS
感谢观看
CATALOG
DATE
ANALYSIS
SUMMAR Y
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
配电系统培训ppt课 件
目录
CONTENTS
• 配电系统概述 • 配电系统的基本原理 • 配电系统的运行与维护 • 配电系统的安全与防护 • 配电系统的优化与改造 • 案例分析与实践操作
REPORT
CATALOG
DATE
ANALYSIS
用户。
控制电路
控制电路用于控制配电系统中 的设备操作。
保护电路
保护电路用于在故障情况下切 断电流，保护设备和线路安全
。
测量电路
测量电路用于监测配电系统的 运行状态和参数。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

范性的，不同厂家做的电箱位数可能有差异。按位数计算的配电箱只用在整个
电箱的开关都是微型断路器（空气开关）的配电箱。有塑壳断路器的配电箱或
者有电表（计量设备）的按实际半周长计算价钱。
按电气施工图系统图中配电箱标注尺寸计算配电箱周长；如果没有施工图或施 工图没有标注，预算造价可以按供电回路数量估计配电箱尺寸。比如照明线5 条回路以下按500*500估计；10~6图回路按1000*1000以下估计；10条回路以上 按1500*1500估计，结算时再按实际安装尺寸计价。

人工成本：

按箱体位数计算：4-12位配电箱35-45；16-
24位配电箱50-60；32-48位配电箱80-150；60位以上
180-220；

按箱体半周长计算：500mm以内35-45；700mm
以内50-60；1000mm以内80-150；1200mm以内160-180；
1500mm以内200-250；2000mm以内250-300

配电箱是按电气接线要求将开关设
备、测量仪表、保护电器和辅助设备组装在
封闭或半封闭金属柜中或屏幅上，构成低压
配电装置。正常运行时可借助手动或自动开
关接通或分断电路。故障或不正常运行时借
助保护电器切断电路或报警。借测量仪表可
显示运行中的各种参数，还可对某些电气参
数进行调整，对偏离正常工作状态进行提示
高 变低 压 压压
配电柜
混合型配电箱 计量配电箱
12位 普通配电箱
普通配电箱
普通配电箱
1.了解配电箱，设计师可以比较合理地设计水电施。
SUCCESS
THANK YOU
2019/8/6

在定额中，配电箱的大小以配电箱的半周长(长+宽)分项：半周长
500mm以内、1000mm以内、1500mm以内、2500mm以内。在公司实际报价中，我
们常常都用位来确定配电箱的大小。一般普通配电箱有4位、8位、12位、16位、
20位、24位、32位、40位、48位、60位或者以上，配电箱的位数规格是没有规
查看断路器就在于系统图上，系统图识图 为下一培训内容，下面请先看一个系统图截图计算出 电箱的位数：
6+1+2+3+3+4+6.5+6+1=32.5，即33个位，取大于等于 33位的配电箱

配电箱的材料价格由厂家报价决定，同样大
小的电箱不同厂家材料价不同，厂家报价+公司期望利
润=材料价，而人工价=人工成本+公司期望利润。
总电箱
AL
楼层分电箱
1AL 2AL 3AL
单位分电箱 区域分电箱
2AL1 2AL2 2AL3 2AL4
2AL3-1 2AL3-2 2AL3-3
用电负载
照明 插座 空调
SUCCESS
THANK YOU
2019/8/6

配电箱的报价比较简单，根据配电箱的规格、型号、厂家、安装方式
确定材料价和人工。
不同类型的配电箱功能不一，价钱也有所差异。以下是电气箱柜的种 类和编号：
高压开关柜 AH
高压计量柜 AM
高压配电柜 AA
高压电容柜 AJ
低压电力配电箱柜 AP
低压照明配电箱柜 AL
应急电力配电箱柜 APE
应急照明配电箱柜 ALE
低压负荷开关箱箱柜 AF
低压电容补偿柜 ACC/ACP
直流配电箱柜 AD
操作信号箱柜 AS
控制屏台箱柜 AC
继电保护箱柜 AR
计量箱柜 AW
励磁箱柜 AE
低压漏电断路器箱柜 ARC
双电源自动切换箱柜 AT
多种电源配电箱柜 AM
刀开关箱柜 AK
电源插座箱 AX ABC
建筑自动化控制器箱
火灾报警控制器箱 AFC
设备监控器箱 ABC
或发出信号。常用于各发、配、变电所中。
便于管理，当发生电路故障时有利于检修。

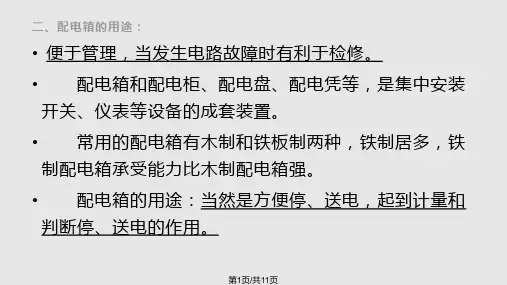

配电箱和配电柜、配电盘、配电凭等， 是集中安装开关、仪表等设备的成套装置。
