专题-由三视图求表面积和体积

几何体外接球表面积及体积的求法答案1.D【考点】由三视图求面积、体积．【专题】数形结合；转化法；空间位置关系与距离．【分析】根据三视图得出该几何体是圆柱，求出圆柱体的表面积和它外接球的表面积即可得出结论．【解答】解：根据三视图得，该几何体是底面半径为3，高为4的圆柱体，所以该圆柱体的表面积为S1=2π×32+2π×3×8=66π；根据球与圆柱的对称性，得它外接球的半径R满足（2R）2=62+82=100，所以外接球的表面积为S2=4πR2=100π；所以剩余几何体的表面积是S=S1+S2=66π+100π=166π．故选：D．【点评】本题考查了三视图的应用问题，也考查了利用三视图研究直观图的性质，球与圆柱的接切关系，球的表面积计算问题，是基础题目．2.D【考点】球的体积和表面积．【专题】计算题；空间位置关系与距离．【分析】由长方体的对角线公式，算出正四棱柱体对角线的长，从而得到球直径长，得球半径R=1，最后根据球的体积公式，可算出此球的体积．【解答】解：∵正四棱柱的底面边长为1，侧棱长为，∴正四棱柱体对角线的长为=2又∵正四棱柱的顶点在同一球面上，∴正四棱柱体对角线恰好是球的一条直径，得球半径R=1根据球的体积公式，得此球的体积为V=πR3=π．故选：D．【点评】本题给出球内接正四棱柱的底面边长和侧棱长，求该球的体积，考查了正四棱柱的性质、长方体对角线公式和球的体积公式等知识，属于基础题．3.C【考点】球内接多面体；球的体积和表面积．【专题】空间位置关系与距离．【分析】先画出图形，正四棱锥外接球的球心在它的底面的中心，然后根据勾股定理列方程，解出球的半径即可．【解答】解：如图，设正四棱锥底面的中心为E，过点A，B，C，D，S的球的球心为O，半径为R，则在直角三角形AEO中，AO=R，AE=BD=4，OE=SE﹣AO=8﹣R由AO2=AE2+OE2得R2=42+（8﹣R）2，解得R=5球半径R=5，故选C．【点评】本题主要考查球，球的内接体问题，考查计算能力和空间想象能力，属于中档题．4.D考点：球的体积和表面积．专题：计算题．分析：由AB=BC=CA=2，求得△ABC的外接圆半径为r，再由R2﹣（R）2=，求得球的半径，再用面积求解．解答：解：因为AB=BC=CA=2，所以△ABC的外接圆半径为r=．设球半径为R，则R2﹣（R）2=，所以R2=S=4πR2=．故选D点评：本题主要考查球的球面面积，涉及到截面圆圆心与球心的连垂直于截面，这是求得相关量的关键．5.C【考点】棱柱、棱锥、棱台的体积．【专题】计算题；空间位置关系与距离．【分析】根据题意作出图形，利用截面圆的性质即可求出OO1，进而求出底面ABC上的高SD，即可计算出三棱锥的体积．【解答】解：根据题意作出图形：设球心为O，过ABC三点的小圆的圆心为O1，则OO1⊥平面ABC，延长CO1交球于点D，则SD⊥平面ABC．∵CO1==，∴OO1==，∴高SD=2OO1=，∵△ABC是边长为1的正三角形，∴S△ABC=，∴V三棱锥S﹣ABC==．故选：C．【点评】本题考查棱锥的体积，考查球内接多面体，解题的关键是确定点S到面ABC的距离．6.C【考点】球的体积和表面积．【专题】空间位置关系与距离．【分析】将四面体补成长方体，通过求解长方体的对角线就是球的直径，然后求解外接球的表面积．【解答】解：由题意可采用割补法，考虑到四面体ABCD的四个面为全等的三角形，所以可在其每个面补上一个以，，为三边的三角形作为底面，且以分别x，y，z长、两两垂直的侧棱的三棱锥，从而可得到一个长、宽、高分别为x，y，z的长方体，并且x2+y2=29，x2+z2=34，y2+z2=37，则有（2R）2=x2+y2+z2=50（R为球的半径），得R2=，所以球的表面积为S=4πR2=50π．故选：C．【点评】本题考查几何体的外接球的表面积的求法，割补法的应用，判断外接球的直径是长方体的对角线的长是解题的关键之一．7.B【考点】球的体积和表面积．【专题】计算题；空间位置关系与距离．【分析】三棱锥A﹣BCD的三条侧棱两两互相垂直，所以把它扩展为长方体，它也外接于球，对角线的长为球的直径，然后解答即可．【解答】解：三棱锥A﹣BCD的三条侧棱两两互相垂直，所以把它扩展为长方体，它也外接于球，对角线的长为球的直径，d==，它的外接球半径是外接球的表面积是4π（）2=14π故选：B．【点评】本题考查球的表面积，考查学生空间想象能力，是基础题．8.B【考点】球内接多面体．【专题】计算题；方程思想；综合法；空间位置关系与距离．【分析】三棱锥A﹣BCD的三条侧棱两两互相垂直，所以把它扩展为长方体，它也外接于球，对角线的长为球的直径，然后解答即可．【解答】解：三棱锥A﹣BCD的三条侧棱两两互相垂直，所以把它扩展为长方体，它也外接于球，对角线的长为球的直径，d==，它的外接球半径是，外接球的表面积是4π（）2=14π故选：B．【点评】本题考查球的表面积，考查学生空间想象能力，是基础题．9.D【考点】棱柱、棱锥、棱台的体积．【专题】计算题；空间位置关系与距离．【分析】设该球的半径为R，则AB=2R，2AC=AB=，故AC=R，由于AB是球的直径，所以△ABC在大圆所在平面内且有AC⊥BC，由此能求出球的体积．【解答】解：设该球的半径为R，则AB=2R，2AC=AB=，∴AC=R，由于AB是球的直径，所以△ABC在大圆所在平面内且有AC⊥BC，在Rt△ABC中，由勾股定理，得：BC2=AB2﹣AC2=R2，所以Rt△ABC面积S=×BC×AC=，又PO⊥平面ABC，且PO=R，四面体P﹣ABC的体积为，∴V P﹣ABC==，即R3=9，R3=3，所以：球的体积V球=×πR3=×π×3=4π．故选D．【点评】本题考查四面体的外接球的体积的求法，解题时要认真审题，仔细解答，注意合理地化空间问题为平面问题．10.B【考点】球的体积和表面积；球内接多面体．【专题】计算题；空间位置关系与距离．【分析】以PA、PB、PC为过同一顶点的三条棱，作长方体如图，则长方体的外接球同时也是三棱锥P﹣ABC外接球．算出长方体的对角线即为球直径，结合球的表面积公式，可算出三棱锥P﹣ABC外接球的体积．【解答】解：以PA、PB、PC为过同一顶点的三条棱，作长方体如图则长方体的外接球同时也是三棱锥P﹣ABC外接球．∵长方体的对角线长为2，∴球直径为2，半径R=，因此，三棱锥P﹣ABC外接球的体积是πR3=π×（）3=4π故选：B．【点评】本题给出三棱锥的三条侧棱两两垂直，求它的外接球的表面积，着重考查了长方体对角线公式和球的表面积计算等知识，属于基础题．11.D12.考点：球的体积和表面积；球内接多面体．专题：空间位置关系与距离．分析：求出BC，利用正弦定理可得△ABC外接圆的半径，从而可求该三棱锥的外接球的半径，即可求出三棱锥的外接球表面积．解答：解：∵AC=2，AB=1，∠BAC=120°，∴BC==，∴三角形ABC的外接圆半径为r，2r=，r=，∵SA⊥平面ABC，SA=2，由于三角形OSA为等腰三角形，则有该三棱锥的外接球的半径R═=，∴该三棱锥的外接球的表面积为S=4πR2=4π×（）2=．故选：D．点评：本题考查三棱锥的外接球表面积，考查直线和平面的位置关系，确定三棱锥的外接球的半径是关键．12.A考点：球内接多面体；棱柱、棱锥、棱台的体积．专题：压轴题．分析：先确定点S到面ABC的距离，再求棱锥的体积即可．解答：解：∵△ABC是边长为1的正三角形，∴△ABC的外接圆的半径∵点O到面ABC的距离，SC为球O的直径∴点S到面ABC的距离为∴棱锥的体积为故选A．点评：本题考查棱锥的体积，考查球内角多面体，解题的关键是确定点S到面ABC的距离．13.【考点】棱柱、棱锥、棱台的体积．【专题】计算题；空间位置关系与距离．【分析】由于面SAB⊥面ABC，所以点S在平面ABC上的射影H落在AB上，根据球体的对称性可知，当S 在“最高点”，也就是说H为AB中点时，SH最大，棱锥S﹣ABC的体积最大．【解答】解：由题意画出几何体的图形如图由于面SAB⊥面ABC，所以点S在平面ABC上的射影H落在AB上，根据球体的对称性可知，当S在“最高点”，也就是说H为AB中点时，SH最大，棱锥S﹣ABC的体积最大．∵△ABC是边长为2的正三角形，所以球的半径r=OC=CH=．在RT△SHO中，OH=OC=OS∴∠HSO=30°，求得SH=OScos30°=1，∴体积V=Sh=××22×1=．故答案是．【点评】本题考查锥体体积计算，根据几何体的结构特征确定出S位置是关键．考查空间想象能力、计算能力．14.12π【考点】球的体积和表面积．【专题】计算题；空间位置关系与距离．【分析】利用平面α截球O的球面所得圆的半径为1，球心O到平面α的距离为，求出球的半径，然后求解球O的表面积．【解答】解：因为平面α截球O的球面所得圆的半径为1，球心O到平面α的距离为，所以球的半径为： =．所以球O的表面积为4π×3=12π．故答案为：12π．【点评】本题考查球的表面积的求法，考查空间想象能力、计算能力．15.【考点】球的体积和表面积．【专题】计算题．【分析】正方体的内切球的直径为正方体的棱长，外接球的直径为正方体的对角线长，设出正方体的棱长，即可求出两个半径，求出两个球的面积之比．【解答】解：正方体的内切球的直径为，正方体的棱长，外接球的直径为，正方体的对角线长，设正方体的棱长为：2a，所以内切球的半径为：a；外接球的直径为2a，半径为：a，正方体的内切球与外接球的面积之比：==．故答案为：．【点评】本题是基础题，考查正方体的外接球与内切球的面积之比，求出外接球的半径，是解决本题的关键．16.16π【考点】球的体积和表面积．【专题】计算题；方程思想；数形结合法；立体几何．【分析】正四棱锥P﹣ABCD的五个顶点在同一球面上，则其外接球的球心在它的高PO1上，记为O，如图．求出AO1，OO1，解出球的半径，求出球的表面积．【解答】解：正四棱锥P﹣ABCD的外接球的球心在它的高PO1上，记为O，PO=AO=R，PO1=3，OO1=3﹣R，在Rt△AO1O中，AO1=AC=，由勾股定理R2=3+（3﹣R）2得R=2，∴球的表面积S=16π故答案为：16π．【点评】本题考查球的表面积，球的内接体问题，解答关键是确定出球心的位置，利用直角三角形列方程式求解球的半径．需具有良好空间形象能力、计算能力．17.36π【考点】球的体积和表面积．【专题】计算题．【分析】由题意推出MN⊥平面SAC，即SB⊥平面SAC，∠ASB=∠BSC=∠ASC=90°，将此三棱锥补成正方体，则它们有相同的外接球，正方体的对角线就是球的直径，求出直径即可求出球的表面积．【解答】解：∵三棱锥S﹣ABC正棱锥，∴SB⊥AC（对棱互相垂直）∴MN⊥AC，又∵MN⊥AM而AM∩AC=A，∴MN⊥平面SAC即SB⊥平面SAC，∴∠ASB=∠BSC=∠ASC=90°，将此三棱锥补成正方体，则它们有相同的外接球，∴2R=2 ，∴R=3，∴S=4πR2=4π•（3）2=36π，故答案为：36π．【点评】本题是中档题，考查三棱锥的外接球的表面积，考查空间想象能力；三棱锥扩展为正方体，它的对角线长就是外接球的直径，是解决本题的关键．18.；。

专题五立体几何第一讲空间几何体的三视图、表面积与体积考点一空间几何体的三视图与直观图1．三视图的排列规则俯视图放在正（主)视图的下面,长度与正（主）视图的长度一样，侧（左）视图放在正(主）视图的右面，高度与正（主）视图的高度一样，宽度与俯视图的宽度一样．即“长对正、高平齐、宽相等”．2．原图形面积S与其直观图面积S′之间的关系S′＝错误!S。

[对点训练]1．(2018·全国卷Ⅲ)中国古建筑借助榫卯将木构件连接起来．构件的凸出部分叫榫头,凹进部分叫卯眼,图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是(）［解析］两个木构件咬合成长方体时，小长方体（榫头)完全嵌入带卯眼的木构件，易知俯视图可以为A.故选A。

[答案］A2．（2018·河北衡水中学调研）正方体ABCD－A1B1C1D1中,E 为棱BB1的中点(如图),用过点A，E，C1的平面截去该正方体的上半部分，则剩余几何体的左视图为（）[解析］过点A，E，C1的截面为AEC1F，如图，则剩余几何体的左视图为选项C中的图形．故选C。

［答案］C3．（2018·江西南昌二中模拟）一个几何体的三视图如图所示，在该几何体的各个面中,面积最小的面的面积为()A．8 B．4 C．4错误!D．4错误![解析］由三视图可知该几何体的直观图如图所示，由三视图特征可知，P A⊥平面ABC，DB⊥平面ABC，AB⊥AC，P A＝AB ＝AC＝4，DB＝2，则易得S△P AC＝S△ABC＝8，S△CPD＝12，S梯形ABDP ＝12，S△BCD＝错误!×4错误!×2＝4错误!，故选D。

［答案]D4．如图所示，一个水平放置的平面图形的直观图是一个底角为45°，腰和上底长均为1的等腰梯形，则该平面图形的面积为________．[解析]直观图的面积S′＝错误!×（1＋1＋错误!)×错误!＝错误!.故原平面图形的面积S＝错误!＝2＋错误!.[答案]2＋错误![快速审题］（1)看到三视图，想到常见几何体的三视图，进而还原空间几何体．(2）看到平面图形直观图的面积计算，想到斜二侧画法,想到原图形与直观图的面积比为错误!.由三视图还原到直观图的3步骤(1）根据俯视图确定几何体的底面．(2）根据正(主)视图或侧(左)视图确定几何体的侧棱与侧面的特征,调整实线和虚线所对应的棱、面的位置．（3）确定几何体的直观图形状．考点二空间几何体的表面积与体积1．柱体、锥体、台体的侧面积公式（1)S柱侧＝ch(c为底面周长，h为高）；(2)S锥侧＝错误!ch′(c为底面周长,h′为斜高)；(3）S台侧＝错误!（c＋c′）h′（c′,c分别为上下底面的周长，h′为斜高)．2．柱体、锥体、台体的体积公式(1)V柱体＝Sh(S为底面面积，h为高）；(2)V锥体＝错误!Sh（S为底面面积，h为高）；(3)V台＝错误!(S＋错误!＋S′）h(不要求记忆）．3．球的表面积和体积公式S表＝4πR2(R为球的半径）,V球＝43πR3(R为球的半径）．[对点训练]1．(2018·浙江卷）某几何体的三视图如图所示(单位:cm）,则该几何体的体积(单位:cm3）是（）A．2 B．4 C．6 D．8［解析]由三视图可知该几何体是直四棱柱，其中底面是直角梯形，直角梯形上，下底边的长分别为1 cm，2 cm，高为2 cm,直四棱柱的高为2 cm.故直四棱柱的体积V＝1＋22×2×2＝6 cm3.[答案]C2．（2018·哈尔滨师范大学附中、东北师范大学附中联考）某几何体的三视图如图所示，其中正视图是半径为1的半圆，则该几何体的表面积是（)A.错误!＋2B.错误!＋2C.错误!＋3 D。

由三视图求表面积和体积一、方法与技巧二、常见几何体1．（2016•益阳模拟）若某空间几何体的三视图如图所示，则该几何体的表面积是（）A．60 B．54 C．48 D．24【解答】解：由三视图知：几何体是一个侧面向下放置的直三棱柱，侧棱长为4，底面三角形为直角三角形，直角边长分别为3，4，斜边长为5．∴几何体的表面积S=S棱柱侧+S底面=（3+4+5）×4+2××3×4=48+12=60．故选：A．2．（2016•凉山州模拟）一个棱锥的三视图如图所示，则这个棱锥的体积是（）A．6 B．12 C．24 D．36【解答】解：由已知的三视图可得该棱锥是以俯视图为底面的四棱锥其底面长和宽分别为3，4，棱锥的高是3故棱锥的体积V=Sh=×3×4×3=12故选B3．（2016•衡水校级一模）已知一个几何体的三视图如图所示，则该几何体的体积为（）A．B．C．27﹣3πD．18﹣3π【解答】解：由三视图可知，该几何体为放到的直四棱柱，且中间挖去半个圆柱，由三视图中的数据可得：四棱柱的高为3，底面为等腰梯形，梯形的上、下底边分别为2、4，高为2，圆柱的高为3，圆柱底面的半径都是1，∴几何体的体积V==，故选：B．4．（2016•广元二模）一个多面体的三视图分别是正方形、等腰三角形和矩形，其尺寸如图，则该多面体的体积为（）A．48cm3B．24cm3C．32cm3D．28cm3【解答】解：由三视图可知该几何体是平放的直三棱柱，高为4，底面三角形一边长为6，此边上的高为4 体积V=Sh==48cm3故选A5．（2016•江门模拟）一个几何体的三视图及其尺寸如下，则该几何体的表面积为（）A．12πB．15πC．24πD．36π【解答】解：由三视图可知该几何体为一个圆锥，底面直径为6，母线长为5，底面圆的面积S1=π×（）2=9π．侧面积S2=π×3×5=15π，表面积为S1+S2=24π．故选C．6．（2016•安康二模）一空间几何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．【解答】解：三视图复原的几何体是三棱锥，底面是底边长为2，高为2的等腰三角形，三棱锥的一条侧棱垂直底面，高为2．三棱锥的体积为：==．故选D．7．（2016•杭州模拟）某几何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．【解答】解：该几何体为三棱柱与三棱锥的组合体，如右图，三棱柱的底面是等腰直角三角形，其面积S=×1×2=1，高为1；故其体积V1=1×1=1；三棱锥的底面是等腰直角三角形，其面积S=×1×2=1，高为1；故其体积V2=×1×1=；故该几何体的体积V=V1+V2=；故选：A．8．（2016•呼伦贝尔一模）一个几何体的三视图如图所示，其中正视图和侧视图是腰长为4的两个全等的等腰直角三角形．若该几何体的体积为V，并且可以用n个这样的几何体拼成一个棱长为4的正方体，则V，n的值是（）A．V=32，n=2 B．C．D．V=16，n=4【解答】解：由三视图可知，几何体为底面是正方形的四棱锥，所以V=，边长为4的正方体V=64，所以n=3．故选B9．（2016•广东模拟）一空间几何体的三视图如图所示，则该几何体的体积为（）A．12 B．6 C．4 D．2【解答】解：由三视图知，几何体是一个四棱锥，四棱锥的底面是一个直角梯形，直角梯形的上底是1，下底是2，垂直于底边的腰是2，一条侧棱与底面垂直，这条侧棱长是2，∴四棱锥的体积是=2，故选D．10．（2016•延边州模拟）如图，水平放置的三棱柱的侧棱长和底边长均为2，且侧棱AA1⊥面A1B1C1，正视图是正方形，俯视图是正三角形，该三棱柱的侧视图面积为（）A．B．C． D．4【解答】解：由题意知三棱柱的侧视图是一个矩形，矩形的长是三棱柱的侧棱长，宽是底面三角形的一条边上的高，在边长是2的等边三角形中，底边上的高是2×=，∴侧视图的面积是2．故选A．11．（2016•江西校级一模）如图是一个无盖器皿的三视图，正视图、侧视图和俯视图中的正方形边长为2，正视图、侧视图中的虚线都是半圆，则该器皿的表面积是（）A．π+24 B．π+20 C．2π+24 D．2π+20【解答】解：该器皿的表面积可分为两部分：去掉一个圆的正方体的表面积s1和半球的表面积s2，s1=6×2×2﹣π×12=24﹣π，s2==2π，故s=s1+s2=π+24故选：A．12．（2016•太原二模）某几何体的三视图如图所示，图中的四边形都是边长为2的正方形，两条虚线互相垂直，则该几何体的体积是（）A．B．C．D．【解答】解：由三视图知原几何体是一个棱长为2的正方体挖去一四棱锥得到的，该四棱锥的底为正方体的上底，高为1，如图所示：所以该几何体的体积为23﹣×22×1=．故选A．13．（2016•太原校级二模）某几何体的三视图如图所示，则该几何体中，面积最大的侧面的面积为（）A．B．C．D．3【解答】解：由三视图可知，几何体的直观图如图所示，平面AED⊥平面BCDE，四棱锥A﹣BCDE的高为1，四边形BCDE是边长为1的正方形，则S△AED==，S△ABC=S△ADE==，S△ACD==，故选：B．14．（2016•河西区模拟）如图是某几何体的三视图，其中正视图是腰长为2的等腰三角形，俯视图是半径为1的半圆，则该几何体的体积是（）A．B． C．D．【解答】解：由三视图知几何体的直观图是半个圆锥，又∵正视图是腰长为2的等腰三角形∴r=1，h=∴故选：D．15．（2016•岳阳二模）一个几何体的三视图如图所示，已知这个几何体的体积为，则h=（）A．B．C． D．【解答】解：三视图复原的几何体是底面为边长5，6的矩形，一条侧棱垂直底面高为h，所以四棱锥的体积为：，所以h=．故选B．16．（2016•汉中二模）一个四棱锥的底面为正方形，其三视图如图所示，则这个四棱锥的体积是（）A．1 B．2 C．3 D．4【解答】解：由题设及图知，此几何体为一个四棱锥，其底面为一个对角线长为2的正方形，故其底面积为=2由三视图知其中一个侧棱为棱锥的高，其相对的侧棱与高及底面正方形的对角线组成一个直角三角形由于此侧棱长为，对角线长为2，故棱锥的高为=3此棱锥的体积为=2故选B．17．（2016•榆林一模）某三棱锥的三视图如图所示，该三棱锥的体积为（）A．80 B．40 C．D．【解答】解：由三视图可知该几何体是如图所示的三棱锥：PO⊥平面ABC，PO=4，AO=2，CO=3，BC⊥AC，BC=4．从图中可知，三棱锥的底是两直角边分别为4和5的直角三角形，高为4，体积为V=．故选D．18．（2016•揭阳一模）已知某空间几何体的三视图如图所示，则该几何体的体积是48．【解答】解：由三视图可知原几何体如图所示，可看作以直角梯形ABDE为底面，BC为高的四棱锥，由三棱锥的体积公式可得V=××（2+6）×6×6=48，故答案为：48．三、常见几何体的组合体19．（2016•佛山模拟）已知某几何体的三视图如图所示，其中，正（主）视图，侧（左）视图均是由三角形与半圆构成，俯视图由圆与内接三角形构成，根据图中的数据可得此几何体的体积为（）A．B．C． D．【解答】解：由三视图可得该几何体的上部分是一个三棱锥，下部分是半球，所以根据三视图中的数据可得：V=××=，故选C．20．（2016•乐山模拟）一个几何体的三视图如图所示，则此几何体的体积是（）A．112 B．80 C．72 D．64【解答】解：由三视图可知，此几何体是由一个棱柱和一个棱锥构成的组合体，棱柱的体积为4×4×4=64；棱锥的体积为×4×4×3=16；则此几何体的体积为80；故选B．四、常见几何体的切割体21．（2016•茂名一模）若某几何体的三视图（单位：cm）如图所示，则该几何体的体积等于（）A．10cm3B．20cm3C．30cm3D．40cm3【解答】解：由三视图知几何体为三棱柱削去一个三棱锥如图：棱柱的高为5；底面为直角三角形，直角三角形的直角边长分别为3、4，∴几何体的体积V=×3×4×5﹣××3×4×5=20（cm3）．故选B．22．（2016•威海一模）一个棱长为2的正方体沿其棱的中点截去部分后所得几何体的三视图如图示，则该几何体的体积为（）A．7 B．C．D．【解答】解：依题意可知该几何体的直观图如图示，其体积为正方体的体积去掉两个三棱锥的体积．即：，故选D．23．（2016•张掖校级模拟）某几何体的三视图如图所示，则该几何体的体积为26【解答】解：由三视图知几何体为为三棱柱，去掉一个三棱锥的几何体，如图：三棱柱的高为5，底面是直角边为4，3，去掉的三棱锥，是底面是直角三角形直角边为4，3，高为2的三棱锥．∴几何体的体积V==26．故答案为：26．24．（2016•商洛模拟）已知一个几何体的三视图是三个全等的边长为l的正方形，如图所示，则该几何体的体积为（）A．B．C．D．【解答】解：该几何体是正方体削去一个角，体积为1﹣=1﹣=．故选：D．25．（2016•银川校级一模）如图，网格纸上小正方形的边长为1，粗线画出的是一正方体被截去一部分后所得几何体的三视图，则被截去部分的几何体的表面积为54+18．【解答】解：由三视图可知正方体边长为6，截去部分为三棱锥，作出几何体的直观图如图所示：∴被截去的几何体的表面积S=+×（6）2=54+18．故答案为54+18．26．（2016•哈尔滨校级二模）一个空间几何体的三视图如图所示，则这个几何体的体积为．【解答】解：根据已知中的三视图，可得几何体的直观图如下图所示：该几何是由一个以俯视图为底面的四棱锥，切去两个棱锥所得的组合体，四棱柱的体积为：×（2+4）×4×4=48，四棱锥F﹣EHIJ的体积为：×（2+4）×4×2=8，中棱锥F﹣HGJ的体积为：=，故组合体的体积V=，故答案为：4．（2011•北京模拟）已知一个几何体的三视图如所示，则该几何体的体积为（）A．6 B．5.5 C．5 D．4.5【考点】由三视图求面积、体积．【分析】由三视图知几何体是一个长方体割去两个三棱锥，三棱锥的底面是一个底面面积可以做出，高是3，做出截去得到三棱锥的体积，长方体的体积也可以做出．【解答】解：由三视图知几何体是一个长方体割去两个三棱锥，三棱锥的底面是一个底面面积是×1×1=，高是3，∴截去得到三棱锥的体积是2××=1，长方体的体积是3×2×1=6∴几何体的体积是6﹣1=5故选C．。

简单几何体的表面积与体积考纲解读 1.结合三视图求几何体的表面积与体积；2.利用几何体的线面关系求表面积和体积；3.求常见组合体的表面积或体积．[基础梳理]1．多面体的表面积与侧面积多面体的各个面都是平面，则多面体的侧面积就是所有侧面的面积之和，表面积是侧面积与底面面积之和．2．旋转体的表面积与侧面积名称侧面积 表面积 圆柱(底面半径r ，母线长l ) 2πrl 2πr (l ＋r ) 圆锥(底面半径r ，母线长l ) πrl πr (l ＋r ) 圆台(上、下底面半径r 1，r 2，母线长l )π(r 1＋r 2)lπ(r 1＋r 2)l ＋π(r 21＋r 22) 球(半径为R )4πR 23.空间几何体的体积(h 为高，S 为下底面积，S ′为上底面积) (1)V 柱体＝Sh .特别地，V 圆柱＝πr 2h (r 为底面半径)． (2)V 锥体＝13Sh .特别地，V 圆锥＝13πr 2h (r 为底面半径)．(3)V 台体＝13h (S ＋SS ′＋S ′)．特别地，V 圆台＝13πh (r 2＋rr ′＋r ′2)(r ，r ′分别为上、下底面半径)．(4)V 球＝43πR 3(球半径是R )．[三基自测]1．正六棱柱的高为6，底面边长为4，则它的表面积为( ) A ．48(3＋3) B ．48(3＋23) C ．24(6＋2) D ．144答案：A2．如图，将一个长方体用过相邻三条棱的中点的平面截出一个棱锥，则该棱锥的体积与剩下的几何体体积的比为________．答案：1∶473．一直角三角形的三边长分别为6 cm,8 cm,10 cm ，绕斜边旋转一周所得几何体的表面积为________．答案：3365π cm 24．(必修2·1.3A 组改编)球内接正方体的棱长为1，则球的表面积为________． 答案：3π5．(2017·高考全国卷Ⅰ改编)所有棱长都为2的三棱锥的体积为________． 答案：223考点一 几何体的表面积与侧面积|易错突破[例1] (1)(2018·九江模拟)如图，网格纸上小正方形边长为1，粗线是一个棱锥的三视图，则此棱锥的表面积为( )A ．6＋42＋23B ．8＋42C ．6＋6 2D ．6＋22＋43(2)某品牌香水瓶的三视图如图(单位：cm)，则该几何体的表面积为( )A.⎝⎛⎭⎫95－π2cm 2 B.⎝⎛⎭⎫94－π2cm 2 C.⎝⎛⎭⎫94＋π2cm 2 D.⎝⎛⎭⎫95＋π2cm 2 (3)一个几何体的三视图如图所示，则该几何体的表面积为________．[解析] (1)直观图是四棱锥P ABCD ，如图所示，S △P AB ＝S △P AD ＝S △PDC ＝12×2×2＝2，S △PBC ＝12×22×22×sin 60°＝23，S 四边形ABCD ＝22×2＝42，故此棱锥的表面积为6＋42＋23，故选A.(2)该几何体的上下为长方体，中间为圆柱． S 表面积＝S 下长方体＋S 上长方体＋S 圆柱侧－2S 圆柱底＝2×4×4＋4×4×2＋2×3×3＋4×3×1＋2π×12×1－2×π⎝⎛⎭⎫122＝94＋π2(cm 2)． (3)由三视图可知，该几何体是一个长方体内挖去一个圆柱体，如图所示．长方体的长、宽、高分别为4,3,1，表面积为4×3×2＋3×1×2＋4×1×2＝38， 圆柱的底面圆直径为2，母线长为1， 侧面积为2π×1＝2π，圆柱的两个底面面积和为2×π×12＝2π. 故该几何体的表面积为38＋2π－2π＝38. [答案] (1)A (2)C (3)38 [易错提醒]1．以三视图为载体的几何体的表面积或侧面积问题，要分清三视图中的量是否为各表面计算面积所用的量．2．几何体切、割后的图形的表面，不一定是减少，甚至可能增加．3．组合体的表面积，要注意衔接部分分散在哪个面中来计算．[纠错训练]1．已知某斜三棱柱的三视图如图所示，求该斜三棱柱的表面积．解析：由题意知，斜三棱柱的直观图如图中ABC A 1B 1C 1所示．易知正方体的棱长为2.斜三棱柱的两个底面积的和为2S △ABC ＝2×12×AB ×AC ＝2，侧面ABB 1A 1的面积S 侧面ABB 1A 1＝2×1＝2，侧面ACC 1A 1为矩形，S 侧面ACC 1A 1＝AA 1·AC ＝25，侧面BCC 1B 1是边长为5的菱形，连接CB 1、BC 1，易得CB 1＝23，BC 1＝22，且CB 1⊥BC 1，所以S 侧面BCC 1B 1＝12CB 1·BC 1＝12×23×22＝26，所以斜三棱柱ABC A 1B 1C 1的表面积为4＋2(5＋6)．2．(2016·高考全国卷Ⅰ)如图，某几何体的三视图是三个半径相等的圆及每个圆中两条互相垂直的半径．若该几何体的体积是28π3，求它的表面积．解析：该几何体是一个球体挖掉18剩下的部分，如图所示，依题意得78×43πR 3＝28π3，解得R ＝2，所以该几何体的表面积为4π×22×78＋34π×22＝17π.考点二 空间几何体的体积|方法突破[例2] (1)(2017·高考全国卷Ⅱ)如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分后所得，则该几何体的体积为( )A ．90πB ．63πC ．42πD ．36π(2)正三棱柱ABC A 1B 1C 1的底面边长为2，侧棱长为3，D 为BC 中点，则三棱锥C 1B 1DA 的体积为( )A ．3 B.32 C ．1D.32(3)(2017·高考山东卷)由一个长方体和两个14圆柱体构成的几何体的三视图如下，则该几何体的体积为________．[解析] (1)法一：由题意知，该几何体由底面半径为3，高为10的圆柱截去底面半径为3，高为6的圆柱的一半所得，故其体积V ＝π×32×10－12×π×32×6＝63π.法二：依题意，该几何体由底面半径为3，高为10的圆柱截去底面半径为3，高为6的圆柱的一半所得，其体积等价于底面半径为3，高为7的圆柱的体积，所以它的体积V ＝π×32×7＝63π，选择B.(2) 在正△ABC 中，D 为BC 中点， 则有AD ＝32AB ＝3， S △DB 1C 1＝12×2×3＝ 3.又∵平面BB 1C 1C ⊥平面ABC ，AD ⊥BC ，AD ⊂平面ABC ，∴AD ⊥平面BB 1C 1C ，即AD 为三棱锥A B 1DC 1底面上的高．∴VC 1B 1DA ＝VA C 1B 1D ＝13S △DB 1C 1·AD ＝13×3×3＝1.(3)该几何体由一个长、宽、高分别为2,1,1的长方体和两个底面半径为1，高为1的四分之一圆柱体构成，∴V ＝2×1×1＋2×14×π×12×1＝2＋π2.[答案] (1)B (2)C (3)2＋π2[方法提升]求几何体的体积的方法 方法解读适合题型 直接法对于规则几何体，直接利用公式计算即可．若已知三视图求体积，应注意三视图中的垂直关系在几何体中的位置，确定几何体中的线面垂直等关系，进而利用公式求解 规则 几何体割补法当一个几何体的形状不规则时，常通过分割或者补形的手段将此几何体变为一个或几个规则的、体积易求的几何体，然后再计算．经常考虑将三棱锥还原为三棱柱或长方体，将三棱柱还原为平行六面体，将台体还原为锥体不规则 几何体 等积转换法 利用三棱锥的“等积性”可以把任一个面作为三棱锥的底面．求体积时，可选择“容易计算”的方式来计算三棱锥[跟踪训练]1．(2018·大连双基检测)如图，在边长为1的正方形网格中用粗线画出了某个多面体的三视图，则该多面体的体积为( )A ．15B ．13C ．12D ．9解析：几何体的直观图如图所示，其中底面ABCD 是一个矩形(其中AB ＝5，BC ＝2)，棱EF ∥底面ABCD ，且EF ＝3，直线EF 到底面ABCD 的距离是3.连接EB ，EC ，则题中的多面体的体积等于四棱锥E ­ABCD 与三棱锥E ­FBC 的体积之和，而四棱锥E ­ABCD 的体积等于13×(5×2)×3＝10，三棱锥E ­FBC 的体积等于13×⎝⎛⎭⎫12×3×3×2＝3，因此题中的多面体的体积等于10＋3＝13，选B.答案：B2．如图所示(单位：cm)，则图中的阴影部分绕AB 所在直线旋转一周所形成的几何体的体积为________．解析：由题图中数据，根据圆台和球的体积公式，得 V圆台＝13×(π×AD 2＋π×AD 2×π×BC 2＋π×BC 2)×AB ＝13×π×(AD 2＋AD ×BC ＋BC 2)×AB＝13×π×(22＋2×5＋52)×4＝52π(cm 3)， V 半球＝43π×AD 3×12＝43π×23×12＝163π(cm 3)，所以旋转所形成几何体的体积V ＝V 圆台－V半球＝52π－163π＝1403π(cm 3)．答案：1403π(cm 3)考点三 有关球的组合体及面积、体积最值问题|思维突破[例3] (1)已知正六棱柱的12个顶点都在一个半径为3的球面上，当正六棱柱的体积取最大值时，其高的值为( )A ．33 B.3 C ．2 6D ．23(2)(2017·高考全国卷Ⅰ)已知三棱锥S ABC 的所有顶点都在球O 的球面上，SC 是球O 的直径．若平面SCA ⊥平面SCB ，SA ＝AC ，SB ＝BC ，三棱锥S ABC 的体积为9，则球O 的表面积为________．(3)正四棱柱ABCD A 1B 1C 1D 1的各顶点都在半径为R 的球面上，则正四棱柱的侧面积有最________值，为________．[解析] (1)设正六棱柱的底面边长为a ，高为h ，则可得a 2＋h 24＝9，即a 2＝9－h 24，那么正六棱柱的体积V ＝⎝⎛⎭⎫6×34a 2×h ＝332(9－h 24)h ＝332(－h 34＋9h )． 令y ＝h 34＋9h ，∴y ′＝－3h 24＋9.令y ′＝0，∴h ＝2 3.易知当h ＝23时，正六棱柱的体积最大，故选D.(2)设球O 的半径为R ，∵SC 为球O 的直径，∴点O 为SC 的中点，连接AO ，OB (图略)，∵SA ＝AC ，SB ＝BC ，∴AO ⊥SC ，BO ⊥SC ，∵平面SCA ⊥平面SCB ，平面SCA ∩平面SCB ＝SC ，∴AO ⊥平面SCB ，∴V SABC ＝V ASBC ＝13×S △SBC×AO ＝13×(12×SC ×OB )×AO ，即9＝13×(12×2R ×R )×R ，解得R ＝3，∴球O 的表面积为S ＝4πR 2＝4π×32＝36π.(3)如图，截面图为长方形ACC 1A 1和其外接圆．球心为EE 1的中点O ， 则R ＝OA .设正四棱柱的侧棱长为b ，底面边长为a ，则AC ＝2a ，AE ＝22a ，OE ＝b2，R 2＝⎝⎛⎭⎫22a 2＋⎝⎛⎭⎫b 22， ∴4R 2＝2a 2＋b 2，则正四棱柱的侧面积： S ＝4ab ＝2·2a ·2b ≤2(a 2＋2b 2)＝42R 2，故侧面积有最大值，为42R 2，当且仅当a ＝2b 时等号成立． [答案] (1)D (2)36π (3)大 42R 2 [思维升华]1．求解球与棱柱、棱锥的接、切问题时，一般过球心及接、切点作截面，把空间问题转化为平面图形问题，再利用平面几何知识寻找几何中元素间的关系求解．2．解决几何体最值问题的方法 方法解读适合题型基本不等式法根据条件建立两个变量的和或积为定值，然后利用基本不等式求体积的最值(1)求棱长或高为定值的几何体的体积或表面积的最值；(2)求表面积一定的空间几何体的体积最大值和求体积一定的空间几何体的表面积的最小值函数法通过建立相关函数式，将所求的组合体中的最值问题最值问题转化为函数的最值问题求解，此法应用最为广泛几何法 由图形的特殊位置确定最值，如垂直图形位置变化中的最值[跟踪训练](2015·高考全国卷Ⅱ)已知A ，B 是球O 的球面上两点，∠AOB ＝90°，C 为该球面上的动点．若三棱锥O ABC 体积的最大值为36，则球O 的表面积为( )A ．36πB ．64πC ．144πD ．256π解析：△AOB 的面积为定值，当OC 垂直于平面AOB 时，三棱锥O ABC 的体积取得最大值．由16R 3＝36得R ＝6.从而球O 的表面积S ＝4πR 2＝144π.故选C.答案：C1.[考点二](2017·高考全国卷Ⅲ)已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为( )A ．π B.3π4 C.π2D.π4解析：球心到圆柱的底面的距离为圆柱高的12，球的半径为1，则圆柱底面圆的半径r＝1－(12)2＝32，故该圆柱的体积V ＝π×(32)2×1＝3π4，故选B.答案：B2.[考点一](2016·高考全国卷Ⅱ)如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为( )A ．20πB ．24πC ．28πD ．32π解析：由三视图知圆锥的高为23，底面半径为2，则圆锥的母线长为4，所以圆锥的侧面积为12×4π×4＝8π.圆柱的底面积为4π，圆柱的侧面积为4×4π＝16π，从而该几何体的表面积为8π＋16π＋4π＝28π，故选C.答案：C3.[考点二](2015·高考全国卷Ⅰ)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有委米依垣内角，下周八尺，高五尺．问：积及为米几何？”其意思为：“在屋内墙角处堆放米(如图，米堆为一个圆锥的四分之一)，米堆底部的弧长为8尺，米堆的高为5尺，问米堆的体积和堆放的米各为多少？”已知1斛米的体积约为1.62立方尺，圆周率约为3，估算出堆放的米约有( )A ．14斛B ．22斛C ．36斛D ．66斛解析：设圆锥底面的半径为R 尺，由14×2πR ＝8得R ＝16π，从而米堆的体积V ＝14×13πR 2×5＝16×203π(立方尺)，因此堆放的米约有16×203×1.62×3≈22(斛)．故选B.答案：B4.[考点一、三](2017·高考全国卷Ⅱ)长方体的长、宽、高分别为3,2,1，其顶点都在球O 的球面上，则球O 的表面积为________．解析：依题意得，长方体的体对角线长为32＋22＋12＝14，记长方体的外接球的半径为R ，则有2R ＝14，R ＝142，因此球O 的表面积等于4πR 2＝14π.答案：14π5.[考点一、三](2017·高考全国卷Ⅰ改编)如图，圆形纸片的圆心为O ，半径为5 cm ，该纸片上的等边三角形ABC 的中心为O .D ，E ，F 为圆O上的点，△DBC ，△ECA ，△F AB 分别是以BC ，CA ，AB 为底边的等腰三角形．沿虚线剪开后，分别以BC ，CA ，AB 为折痕折起△DBC ，△ECA ，△F AB ，使得D ，E ，F 重合，得到三棱锥．当△ABC 的边长变化时，求所得三棱锥体积(单位：cm 3)的最大值．解析：法一：由题意可知，折起后所得三棱锥为正三棱锥，当△ABC 的边长变化时，设△ABC 的边长为a (a >0)cm ，则△ABC 的面积为34a 2，△DBC 的高为5－36a ，则正三棱锥的高为⎝⎛⎭⎫5－36a 2－⎝⎛⎭⎫36a 2＝25－533a ， ∴25－533a >0，∴0<a <53，∴所得三棱锥的体积V ＝13×34a 2×25－533a ＝312×25a 4－533a 5.令t ＝25a 4－533a 5，则t ′＝100a 3－2533a 4，由t ′＝0，得a ＝43，此时所得三棱锥的体积最大，为415 cm 3.法二：如图，连接OD 交BC 于点G ，由题意知，OD ⊥BC .易得OG ＝36BC ，∴OG 的长度与BC 的长度成正比．设OG ＝x ，则BC ＝23x ，DG ＝5－x ，S △ABC ＝23x ·3x ·12＝33x 2，则所得三棱锥的体积V ＝13×33x 2×(5－x )2－x 2＝3x 2×25－10x ＝3×25x 4－10x 5.令f (x )＝25x 4－10x 5，x ∈⎝⎛⎭⎫0，52，则f ′(x )＝100x 3－50x 4，令f ′(x )>0，即x 4－2x 3<0，得0<x <2，则当x ∈⎝⎛⎭⎫0，52时，f (x )≤f (2)＝80，∴V ≤3×80＝415.∴所求三棱锥的体积的最大值为415.。

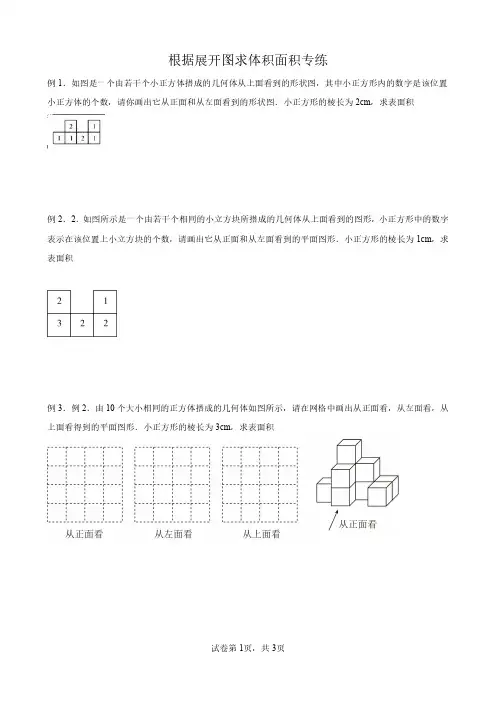

根据展开图求体积面积专练
例1．如图是一个由若干个小正方体搭成的几何体从上面看到的形状图，其中小正方形内的数字是该位置小正方体的个数，请你画出它从正面和从左面看到的形状图．小正方形的棱长为2cm，求表面积
例2．2．如图所示是一个由若干个相同的小立方块所搭成的几何体从上面看到的图形，小正方形中的数字表示在该位置上小立方块的个数，请画出它从正面和从左面看到的平面图形．小正方形的棱长为1cm，求表面积
例3．例2．由10个大小相同的正方体搭成的几何体如图所示，请在网格中画出从正面看，从左面看，从上面看得到的平面图形．小正方形的棱长为3cm，求表面积
2．小康利用7个大小相同的小正方体搭成了一个如图所示的几何体．（1）请在图中画出这个几何体从正面、左面、上面看到的形状图；（2）若每个小正方体的棱长均为3cm，求这个几何体的表面积．
例3．一个无盖的长方体包装盒展开后如图所示（单位：cm），a，b，c分别是长方体的长宽高．（1）求长方体的高c；（2）求长方体的容积．
4．诗语同学周末帮妈妈拆完快递后，将包装盒展开，进行了测量，结果如图所示．已知长方体盒子的长比宽多3cm，高是2cm．（1）求长方体盒子的长和宽．（2）求这个包装盒的体积．
5．某种产品的形状是长方体，长为8cm，它的展开图如图．（1）求长方体的体积；
（2）请为厂家设计一种包装纸箱，使每箱能装8件这种产品，要求设计时不计空隙且该纸箱所用材料最少（纸箱的表面积最小），并请求出你设计的纸箱的表面积．
6．如图，是一个几何体分别从正面、左面、上面看的形状图．（1）该几何体名称是；（2）根据图中给的信息，求该几何体的表面积和体积．
7．从正面、左面、上面看到的圆柱的形状图如图所示．（计算结果用π表示）（1）求这个圆柱的表面积；（2）求这个圆柱的体积．。

必修2 空间几何体的三视图、直观图、表面积与体积（2月22日）(一)空间几何体的三视图和直观图1．空间几何体的结构特征(1)多面体的结构特征(2)旋转体的形成2.空间几何体的三视图(1)三视图的名称几何体的三视图包括：正视图、侧视图、俯视图．(2)三视图的画法①在画三视图时，能看见的轮廓线和棱用实线表示，重叠的线只画一条，不能看见的轮廓线和棱用虚线表示．②三视图的正视图、侧视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体的正投影图．3．空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是：(1)原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴，y′轴的夹角为45°或135°，z′轴与x′轴和y′轴所在平面垂直．(2)原图形中平行于坐标轴的线段，直观图中仍分别平行于坐标轴；平行于x轴和z轴的线段在直观图中保持原长度不变；平行于y轴的线段在直观图中长度为原来的一半．空间几何体的结构特征[例1](1)用任意一个平面截一个几何体，各个截面都是圆面，则这个几何体一定是()A．圆柱B．圆锥C．球体D．圆柱、圆锥、球体的组合体(2)下列说法正确的是()A．有两个平面互相平行，其余各面都是平行四边形的多面体是棱柱B．四棱锥的四个侧面都可以是直角三角形C．有两个平面互相平行，其余各面都是梯形的多面体是棱台D．棱台的各侧棱延长后不一定交于一点空间几何体的三视图1.画三视图的规则长对正、高平齐、宽相等，即俯视图与正视图一样长；正视图与侧视图一样高；侧视图与俯视图一样宽．2．三视图的排列顺序先画正视图，俯视图放在正视图的下方，侧视图放在正视图的右方．[例2](1)如图所示，四面体ABCD的四个顶点是长方体的四个顶点(长方体是虚拟图形，起辅助作用)，则四面体ABCD的三视图是(用①②③④⑤⑥代表图形，按正视图，侧视图，俯视图的顺序排列)()A．①②⑥B．①②③C．④⑤⑥D．③④⑤(2)将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧(左)视图为()空间几何体的直观图直观图与原图形面积的关系按照斜二测画法得到的平面图形的直观图与原图形面积的关系：(1)S直观图＝24S原图形．(2)S原图形＝22S直观图．[例3]用斜二测画法画一个水平放置的平面图形的直观图为如图所示的一个正方形，则原来的图形是()1．如果四棱锥的四条侧棱都相等，就称它为“等腰四棱锥”，四条侧棱称为它的腰，以下四个命题中，假命题是()A．等腰四棱锥的腰与底面所成的角都相等B．等腰四棱锥的侧面与底面所成的二面角都相等或互补C．等腰四棱锥的底面四边形必存在外接圆D．等腰四棱锥的各顶点必在同一球面上2．一几何体的直观图如图，下列给出的四个俯视图中正确的是()3．已知三棱锥的俯视图与侧视图如图所示，俯视图是边长为2的正三角形，侧视图是有一条直角边为2的直角三角形，则该三棱锥的正视图可能为()4．用斜二测画法画出的某平面图形的直观图如图，边AB平行于y轴，BC，AD平行于x轴．已知四边形ABCD的面积为2 2 cm2，则原平面图形的面积为()A．4 cm2B．4 2 cm2C．8 cm2D．8 2 cm25．如图，在正四棱柱ABCD -A1B1C1D1中，点P是平面A1B1C1D1内一点，则三棱锥P-BCD的正视图与侧视图的面积之比为()A．1∶1 B．2∶1C．2∶3 D．3∶2突破点(二)空间几何体的表面积与体积1．圆柱、圆锥、圆台的侧面展开图及侧面积公式圆柱圆锥圆台侧面展开图侧面积公式S圆柱侧＝2πrl S圆锥侧＝πrl S圆台侧＝π(r＋r′)l2．空间几何体的表面积与体积公式名称几何体表面积体积柱体S表面积＝S侧＋2S底V＝Sh(棱柱和圆柱)锥体(棱锥和圆锥)S表面积＝S侧＋S底V＝13Sh台体(棱台和圆台)S表面积＝S侧＋S上＋S下V＝13(S上＋S下＋S上S下)h球S＝4πR2V＝43πR3空间几何体的表面积[例1](1)某几何体的三视图如图所示，其中侧视图的下半部分曲线为半圆弧，则该几何体的表面积为()A．4π＋16＋4 3 B．5π＋16＋4 3C．4π＋16＋2 3 D．5π＋16＋2 3(2)一个四面体的三视图如图所示，则该四面体的表面积是()A．1＋ 3 B．2＋ 3C．1＋2 2 D．2 2空间几何体的体积柱体、锥体、台体体积间的关系[例2](1)某三棱锥的三视图如图所示，则该三棱锥的体积为()A.16 B.13 C.12D．1(2)某几何体的三视图如图所示，则该几何体的体积为()A.13＋2π B.13π6 C.7π3 D.5π21．一个由半球和四棱锥组成的几何体，其三视图如图所示，则该几何体的体积为()A.13＋23π B.13＋23πC.13＋26π D．1＋26π2．已知一个几何体的三视图如图所示，则该几何体的体积为()A.5π3cm3B．2π cm3 C.7π3cm3D．3π cm33.某几何体的三视图如图所示，则它的表面积为()A．125＋20 B．242＋20C．44 D．12 54．某几何体的三视图如图所示，则该几何体的表面积等于()A ．8＋2 2B ．11＋2 2C ．14＋2 2D ．155．中国古代数学名著《九章算术》中记载了公元前344年商鞅督造一种标准量器——商鞅铜方升，其三视图如图所示(单位：寸)：若π取3，其体积为12.6(立方寸)，则图中的x 的值为________．突破点(三) 与球有关的切、接应用问题1.球的表面积和体积是每年高考的热点，且多与三视图、多面体等综合命题，常以选择题、填空题的形式出现.解决此类问题时，一是要善于把空间问题平面化，把平面问题转化到直角三角形中处理；二是要将变化的模型转化到固定的长方体或正方体中.2.与球有关的组合体问题主要有两种，一种是内切问题，一种是外接问题.解题时要认真分析图形，明确切点和接点的位置，确定有关“元素”间的数量关系，并作出合适的截面图.多面体的内切球问题[例1] 若一个正四面体的表面积为S 1，其内切球的表面积为S 2，则S 1S 2＝________.多面体的外接球问题处理与球有关外接问题的策略把一个多面体的几个顶点放在球面上即为球的外接问题．解决这类问题的关键是抓住外接的特点，即球心到多面体的顶点的距离等于球的半径．[例2](1)已知直三棱柱ABC-A1B1C1的6个顶点都在球O的球面上，若AB＝3，AC＝4，AB⊥AC，AA1＝12，则球O的半径为()A.3172B．210 C.132D．310(2)正四棱锥的顶点都在同一球面上，若该棱锥的高为4，底面边长为2，则该球的表面积为()A.81π4B．16πC．9π D.27π4(3)一个正方体削去一个角所得到的几何体的三视图如图所示(图中三个四边形都是边长为2的正方形)，则该几何体外接球的体积为________．1．一块石材表示的几何体的三视图如图所示，将该石材切削、打磨、加工成球，则能得到的最大球的半径等于()A．1 B．2 C．3 D．42．如图是某几何体的三视图，则该几何体的外接球的表面积为()A．200πB．150π C．100π D．50π3．如图，平面四边形ABCD中，AB＝AD＝CD＝1，BD＝2，BD⊥CD，将其沿对角线BD折成四面体A′-BCD，使平面A′BD⊥平面BCD，若四面体A′-BCD的顶点在同一个球面上，则该球的表面积为()A．3π B.32π C．4π D.34π4．设一个球的表面积为S1，它的内接正方体的表面积为S2，则S1S2的值等于()A.2π B.6π C.π6 D.π2全国卷5年真题集中演练——明规律1．(2016·全国卷)如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为()A．20πB．24πC．28πD．32π2．(2016·全国卷)在封闭的直三棱柱ABC-A1B1C1内有一个体积为V的球．若AB ⊥BC，AB＝6，BC＝8，AA1＝3，则V的最大值是()A．4π B.9π2C．6π D.32π33．(2015·全国卷)一个正方体被一个平面截去一部分后，剩余部分的三视图如下图，则截去部分体积与剩余部分体积的比值为()A.18 B.17 C.16 D.154．(2015·全国卷)已知A，B是球O的球面上两点，∠AOB＝90°，C为该球面上的动点．若三棱锥O -ABC体积的最大值为36，则球O的表面积为() A．36π B．64π C．144π D．256π5．(2015·全国卷)圆柱被一个平面截去一部分后与半球(半径为r)组成一个几何体，该几何体三视图中的正视图和俯视图如图所示．若该几何体的表面积为16＋20π，则r＝()A．1 B．2C．4 D．86．(2015全国卷)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有委米依垣内角，下周八尺，高五尺．问：积及为米几何？”其意思为：“在屋内墙角处堆放米(如图，米堆为一个圆锥的四分之一)，米堆底部的弧长为8尺，米堆的高为5尺，问米堆的体积和堆放的米各为多少？”已知1斛米的体积约为1.62立方尺，圆周率约为3，估算出堆放的米约有() A．14斛B．22斛C．36斛D．66斛7．(2014·全国卷)如图，网格纸上正方形小格的边长为1(表示1 cm)，图中粗线画出的是某零件的三视图，该零件由一个底面半径为3 cm，高为6 cm的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为()A.1727 B.59 C.1027 D.138．(2013·全国卷)某几何体的三视图如图所示，则该几何体的体积为()A．16＋8π B．8＋8πC．16＋16π D．8＋16π9．(2012·全国卷)已知三棱锥S-ABC的所有顶点都在球O的球面上，△ABC是边长为1的正三角形，SC为球O的直径，且SC＝2，则此棱锥的体积为()A.26 B.36 C.23 D.22。

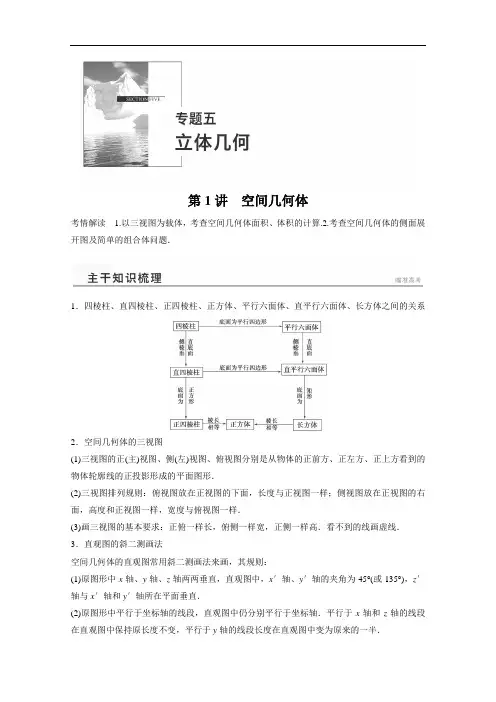

第1讲空间几何体考情解读 1.以三视图为载体，考查空间几何体面积、体积的计算.2.考查空间几何体的侧面展开图及简单的组合体问题．1．四棱柱、直四棱柱、正四棱柱、正方体、平行六面体、直平行六面体、长方体之间的关系2．空间几何体的三视图(1)三视图的正(主)视图、侧(左)视图、俯视图分别是从物体的正前方、正左方、正上方看到的物体轮廓线的正投影形成的平面图形．(2)三视图排列规则：俯视图放在正视图的下面，长度与正视图一样；侧视图放在正视图的右面，高度和正视图一样，宽度与俯视图一样．(3)画三视图的基本要求：正俯一样长，俯侧一样宽，正侧一样高．看不到的线画虚线．3．直观图的斜二测画法空间几何体的直观图常用斜二测画法来画，其规则：(1)原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴、y′轴的夹角为45°(或135°)，z′轴与x′轴和y′轴所在平面垂直．(2)原图形中平行于坐标轴的线段，直观图中仍分别平行于坐标轴．平行于x轴和z轴的线段在直观图中保持原长度不变，平行于y轴的线段长度在直观图中变为原来的一半．4．空间几何体的两组常用公式 (1)柱体、锥体、台体的侧面积公式： ①S 柱侧＝ch (c 为底面周长，h 为高)； ②S 锥侧＝12ch ′(c 为底面周长，h ′为斜高)；③S 台侧＝12(c ＋c ′)h ′(c ′，c 分别为上，下底面的周长，h ′为斜高)；④S 球表＝4πR 2(R 为球的半径)． (2)柱体、锥体和球的体积公式： ①V 柱体＝Sh (S 为底面面积，h 为高)； ②V 锥体＝13Sh (S 为底面面积，h 为高)；③V 台＝13(S ＋SS ′＋S ′)h (不要求记忆)；④V 球＝43πR 3.热点一 三视图与直观图例1 某空间几何体的三视图如图所示，则该几何体的体积为( )A.83 B ．8 C.323D ．16(2)(2013·四川)一个几何体的三视图如图所示，则该几何体的直观图可以是( )思维启迪 (1)根据三视图确定几何体的直观图；(2)分析几何体的特征，从俯视图突破． 答案 (1)B (2)D解析 (1)由三视图可知该几何体是底面为等腰直角三角形的直三棱柱，如图：则该几何体的体积V ＝12×2×2×4＝8.(2)由俯视图易知答案为D.思维升华 空间几何体的三视图是从空间几何体的正面、左面、上面用平行投影的方法得到的三个平面投影图，因此在分析空间几何体的三视图问题时，先根据俯视图确定几何体的底面，然后根据正视图或侧视图确定几何体的侧棱与侧面的特征，调整实线和虚线所对应的棱、面的位置，再确定几何体的形状，即可得到结果．(1)(2013·课标全国Ⅱ)一个四面体的顶点在空间直角坐标系O －xyz 中的坐标分别是(1,0,1)，(1,1,0)，(0,1,1)，(0,0,0)，画该四面体三视图中的正视图时，以zOx 平面为投影面，则得到的正视图可以为( )(2)将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为( )答案 (1)A (2)D解析 (1)根据已知条件作出图形：四面体C 1－A 1DB ，标出各个点的坐标如图(1)所示，可以看出正视图为正方形，如图(2)所示．故选A.(2)如图所示，点D 1的投影为C 1，点D 的投影为C ，点A 的投影为B ，故选D.热点二 几何体的表面积与体积例2 (1)某几何体的三视图如图所示，则该几何体的体积为( )A.2π B ．22π C.π3D.2π3(2)如图，在棱长为6的正方体ABCD －A 1B 1C 1D 1中，E ，F 分别在C 1D 1与C 1B 1上，且C 1E ＝4，C 1F ＝3，连接EF ，FB ，DE ，则几何体EFC 1－DBC 的体积为( )A ．66B ．68C ．70D ．72思维启迪 (1)由三视图确定几何体形状；(2)对几何体进行分割． 答案 (1)D (2)A解析 (1)由三视图知，原几何体是两个相同的圆锥的组合，∴V ＝(13×π×12)×2＝23π.(2)如图，连接DF ，DC 1，那么几何体EFC 1－DBC 被分割成三棱锥D －EFC 1及四棱锥D －CBFC 1，那么几何体EFC 1－DBC 的体积为V ＝13×12×3×4×6＋13×12×(3＋6)×6×6＝12＋54＝66.故所求几何体EFC 1－DBC 的体积为66.思维升华 (1)利用三视图求解几何体的表面积、体积，关键是确定几何体的相关数据，掌握应用三视图的“长对正、高平齐、宽相等”；(2)求不规则几何体的体积，常用“割补”的思想．多面体MN －ABCD 的底面ABCD 为矩形，其正视图和侧视图如图，其中正视图为等腰梯形，侧视图为等腰三角形，则该多面体的体积是( )A.16＋33B.8＋633C.163D.203答案 D解析 过M ，N 分别作两个垂直于底面的截面，将多面体分割成一个三棱柱和两个四棱锥，由正视图知三棱柱底面是等腰直角三角形，面积为S 1＝12×2×2＝2，高为2，所以体积为V 1＝4，两个四棱锥为全等四棱锥，棱锥的体积为V 1＝2×13×2×1×2＝83，所以多面体的体积为V ＝83＋4＝203，选D.热点三 多面体与球例3 如图所示，平面四边形ABCD 中，AB ＝AD ＝CD ＝1，BD ＝2，BD ⊥CD ，将其沿对角线BD 折成四面体ABCD ，使平面ABD ⊥平面BCD ，若四面体ABCD 的顶点在同一个球面上，则该球的体积为( )A.32π B ．3π C.23π D ．2π 思维启迪 要求出球的体积就要求出球的半径，需要根据已知数据和空间位置关系确定球心的位置，由于△BCD 是直角三角形，根据直角三角形的性质：斜边的中点到三角形各个顶点的距离相等，只要再证明这个点到点A 的距离等于这个点到B ，C ，D 的距离即可确定球心，进而求出球的半径，根据体积公式求解即可．答案 A解析 如图，取BD 的中点E ，BC 的中点O ， 连接AE ，OD ，EO ，AO .由题意，知AB ＝AD ，所以AE ⊥BD . 由于平面ABD ⊥平面BCD ，AE ⊥BD ， 所以AE ⊥平面BCD .因为AB ＝AD ＝CD ＝1，BD ＝2， 所以AE ＝22，EO ＝12. 所以OA ＝32. 在Rt △BDC 中，OB ＝OC ＝OD ＝12BC ＝32，所以四面体ABCD 的外接球的球心为O ，半径为32. 所以该球的体积V ＝43π(32)3＝32π.故选A.思维升华 多面体与球接、切问题求解策略(1)涉及球与棱柱、棱锥的切、接问题时，一般过球心及多面体中的特殊点(一般为接、切点)或线作截面，把空间问题转化为平面问题，再利用平面几何知识寻找几何体中元素间的关系，或只画内切、外接的几何体的直观图，确定球心的位置，弄清球的半径(直径)与该几何体已知量的关系，列方程(组)求解．(2)若球面上四点P ，A ，B ，C 构成的三条线段P A ，PB ，PC 两两互相垂直，且P A ＝a ，PB ＝b ，PC ＝c ，一般把有关元素“补形”成为一个球内接长方体，则4R 2＝a 2＋b 2＋c 2求解．(1)(2014·湖南)一块石材表示的几何体的三视图如图所示．将该石材切削、打磨，加工成球，则能得到的最大球的半径等于( )A ．1B ．2C ．3D ．4(2)一个几何体的三视图如图所示，其中正视图和侧视图是腰长为1的两个全等的等腰直角三角形，则该几何体的体积是________；若该几何体的所有顶点在同一球面上，则球的表面积是________．答案 (1)B (2)133π解析 (1)由三视图可知该几何体是一个直三棱柱，如图所示．由题意知，当打磨成的球的大圆恰好与三棱柱底面直角三角形的内切圆相同时，该球的半径最大，故其半径r ＝12×(6＋8－10)＝2.因此选B.(2)由三视图可知，该几何体是四棱锥P －ABCD (如图)，其中底面ABCD 是边长为1的正方形，P A ⊥底面ABCD ，且P A ＝1，∴该四棱锥的体积为V ＝13×1×1×1＝13.又PC 为其外接球的直径，∴2R ＝PC ＝3，则球的表面积为S ＝4πR 2＝3π.1．空间几何体的面积有侧面积和表面积之分，表面积就是全面积，是一个空间几何体中“暴露”在外的所有面的面积，在计算时要注意区分是“侧面积还是表面积”．多面体的表面积就是其所有面的面积之和，旋转体的表面积除了球之外，都是其侧面积和底面面积之和． 2．在体积计算中都离不开空间几何体的“高”这个几何量(球除外)，因此体积计算中的关键一环就是求出这个量．在计算这个几何量时要注意多面体中的“特征图”和旋转体中的轴截面．3．一些不规则的几何体，求其体积多采用分割或补形的方法，从而转化为规则的几何体，而补形又分为对称补形(即某些不规则的几何体，若存在对称性，则可考虑用对称的方法进行补形)、还原补形(即还台为锥)和联系补形(某些空间几何体虽然也是规则几何体，不过几何量不易求解，可根据其所具有的特征，联系其他常见几何体，作为这个规则几何体的一部分来求解)．4．长方体的外接球(1)长、宽、高分别为a 、b 、c 的长方体的体对角线长等于外接球的直径，即a 2＋b 2＋c 2＝2R ； (2)棱长为a 的正方体的体对角线长等于外接球的直径，即3a ＝2R .真题感悟1．(2014·北京)在空间直角坐标系Oxyz 中，已知A (2,0,0)，B (2,2,0)，C (0,2,0)，D (1,1，2)．若S 1，S 2，S 3分别是三棱锥D －ABC 在xOy ，yOz ，zOx 坐标平面上的正投影图形的面积，则( ) A ．S 1＝S 2＝S 3 B ．S 2＝S 1且S 2≠S 3 C ．S 3＝S 1且S 3≠S 2 D ．S 3＝S 2且S 3≠S 1答案 D解析 如图所示，△ABC 为三棱锥在坐标平面xOy 上的正投影，所以S 1＝12×2×2＝2.三棱锥在坐标平面yOz 上的正投影与△DEF (E ，F 分别为OA ，BC 的中点)全等，所以S 2＝12×2×2＝ 2.三棱锥在坐标平面xOz 上的正投影与△DGH (G ，H 分别为AB ，OC 的中点)全等， 所以S 3＝12×2×2＝ 2.所以S 2＝S 3且S 1≠S 3.故选D.2．(2014·江苏)设甲、乙两个圆柱的底面积分别为S 1，S 2，体积分别为V 1，V 2.若它们的侧面积相等，且S 1S 2＝94，则V 1V 2的值是________．答案 32解析 设两个圆柱的底面半径和高分别为r 1，r 2和h 1，h 2，由S 1S 2＝94，得πr 21πr 22＝94，则r 1r 2＝32. 由圆柱的侧面积相等，得2πr 1h 1＝2πr 2h 2， 即r 1h 1＝r 2h 2，则h 1h 2＝23，所以V 1V 2＝πr 21h 1πr 22h 2＝32.押题精练1．把边长为2的正方形ABCD 沿对角线BD 折起，连接AC ，得到三棱锥C －ABD ，其正视图、俯视图均为全等的等腰直角三角形(如图所示)，则其侧视图的面积为( )A.32B.12 C ．1 D.22答案 B解析 在三棱锥C －ABD 中，C 在平面ABD 上的投影为BD 的中点O ，∵正方形边长为2，∴AO ＝OC ＝1，∴侧视图的面积为S △AOC ＝12×1×1＝12.2．在三棱锥A －BCD 中，侧棱AB ，AC ，AD 两两垂直，△ABC ，△ACD ，△ABD 的面积分别为22，32，62，则三棱锥A －BCD 的外接球体积为( ) A.6π B ．26π C ．36π D ．46π 答案 A解析 如图，以AB ，AC ，AD 为棱把该三棱锥扩充成长方体，则该长方体的外接球恰为三棱锥的外接球，∴三棱锥的外接球的直径是长方体的体对角线长． 据题意⎩⎨⎧AB ·AC ＝2，AC ·AD ＝3，AB ·AD ＝6，解得⎩⎨⎧AB ＝2，AC ＝1，AD ＝3，∴长方体的体对角线长为AB 2＋AC 2＋AD 2＝6， ∴三棱锥外接球的半径为62. ∴三棱锥外接球的体积为V ＝43π·(62)3＝6π.(推荐时间：50分钟)一、选择题1．已知正三棱锥V －ABC 的正视图和俯视图如图所示，则该三棱锥的侧视图的面积为( )A ．2B ．4C ．6D ．8答案 C解析 如图，作出正三棱锥V －ABC 的直观图，取BC 边的中点D ，连接VD ，AD ，作VO ⊥AD 于O .结合题意，可知正视图实际上就是△VAD ，于是三棱锥的棱长VA ＝4，从俯视图中可以得到底面边长为23，侧视图是一个等腰三角形，此三角形的底边长为23，高为棱锥的高VO . 由于VO ＝42－(23×23×32)2＝2 3.于是侧视图的面积为12×23×23＝6，故选C.2．右图是棱长为2的正方体的表面展开图，则多面体ABCDE 的体积为( ) A ．2 B.23 C.43 D.83答案 D解析 多面体ABCDE 为四棱锥，利用割补法可得其体积V ＝4－43＝83，选D.3．如图，某几何体的正视图和俯视图都是矩形，侧视图是平行四边形，则该几何体的体积为( )A ．15＋3 3B ．9 3C ．30＋6 3D ．18 3答案 B解析 由三视图知几何体是一个底面为3的正方形，高为3的斜四棱柱，所以V ＝Sh ＝3×3×3＝9 3.4．已知正四棱锥的底面边长为2a ，其侧(左)视图如图所示．当正(主)视图的面积最大时，该正四棱锥的表面积为( )A ．8B ．8＋8 2C ．8 2D ．4＋8 2答案 B解析 由题意可知该正四棱锥的直观图如图所示，其主视图与左视图相同，设棱锥的高为h ，则a 2＋h 2＝4.故其主视图的面积为S ＝12·2a ·h ＝ah ≤a 2＋h 22＝2，即当a ＝h ＝2时，S 最大，此时该正四棱锥的表面积 S 表＝(2a )2＋4×12×2a ×2 ＝8＋82，故选B.5．某几何体的三视图如图所示，其中正视图是腰长为2的等腰三角形，侧视图是半径为1的半圆，该几何体的体积为( )A.33πB.36πC.32π D.3π 答案 A 解析 三视图复原的几何体是圆锥沿轴截面截成两部分，然后把截面放在平面上，底面相对接的图形，圆锥的底面半径为1，母线长为2，故圆锥的高为h ＝22－12＝ 3.易知该几何体的体积就是整个圆锥的体积，即V 圆锥＝13πr 2h ＝13π×12×3＝33π.故选A. 6．(2014·大纲全国)正四棱锥的顶点都在同一球面上，若该棱锥的高为4，底面边长为2，则该球的表面积为( ) A.81π4 B ．16π C ．9π D.27π4答案 A解析 如图，设球心为O ，半径为r ，则Rt △AOF 中，(4－r )2＋(2)2＝r 2，解得r ＝94， ∴该球的表面积为4πr 2＝4π×(94)2＝814π. 二、填空题7．有一块多边形的菜地，它的水平放置的平面图形的斜二测直观图是直角梯形(如图所示)，∠ABC ＝45°，AB ＝AD ＝1，DC ⊥BC ，则这块菜地的面积为________．答案 2＋22解析 如图，在直观图中，过点A 作AE ⊥BC ，垂足为E ，则在Rt △ABE 中，AB ＝1，∠ABE ＝45°，∴BE ＝22. 而四边形AECD 为矩形，AD ＝1，∴EC ＝AD ＝1，∴BC ＝BE ＋EC ＝22＋1. 由此可还原原图形如图．在原图形中，A ′D ′＝1，A ′B ′＝2，B ′C ′＝22＋1，且A ′D ′∥B ′C ′，A ′B ′⊥B ′C ′，∴这块菜地的面积为S ＝12(A ′D ′＋B ′C ′)·A ′B ′ ＝12×(1＋1＋22)×2＝2＋22.8．如图，侧棱长为23的正三棱锥V －ABC 中，∠AVB ＝∠BVC ＝∠CVA＝40°，过A 作截面△AEF ，则截面△AEF 的周长的最小值为____________．答案 6解析 沿着侧棱VA 把正三棱锥V －ABC 展开在一个平面内，如图．则AA ′即为截面△AEF 周长的最小值，且∠AVA ′＝3×40°＝120°.在△VAA ′中，由余弦定理可得AA ′＝6，故答案为6.9．如图，正方体ABCD －A 1B 1C 1D 1的棱长为1，E ，F 分别为线段AA 1，B 1C 上的点，则三棱锥D 1－EDF 的体积为______．答案 16解析 11113D EDF F DDE D DE V V S AB --∆==＝13×12×1×1×1＝16. 10．已知矩形ABCD 的面积为8，当矩形周长最小时，沿对角线AC 把△ACD 折起，则三棱锥D －ABC 的外接球的表面积等于________．答案 16π解析 设矩形的两邻边长度分别为a ，b ，则ab ＝8，此时2a ＋2b ≥4ab ＝82，当且仅当a ＝b ＝22时等号成立，此时四边形ABCD 为正方形，其中心到四个顶点的距离相等，均为2，无论怎样折叠，其四个顶点都在一个半径为2的球面上，这个球的表面积是4π×22＝16π.三、解答题11．已知某几何体的俯视图是如图所示的矩形，正视图是一个底边长为8、高为4的等腰三角形，侧视图是一个底边长为6、高为4的等腰三角形．(1)求该几何体的体积V ；(2)求该几何体的侧面积S .解 由已知可得，该几何体是一个底面为矩形，高为4，顶点在底面的投影是矩形中心的四棱锥E －ABCD .(1)V ＝13×(8×6)×4＝64. (2)四棱锥E －ABCD 的两个侧面EAD ，EBC 是全等的等腰三角形，且BC 边上的高h 1＝ 42＋(82)2＝42； 另两个侧面EAB ，ECD 也是全等的等腰三角形，AB 边上的高h 2＝ 42＋(62)2＝5. 因此S ＝2×(12×6×42＋12×8×5)＝40＋24 2. 12．如图，在Rt △ABC 中，AB ＝BC ＝4，点E 在线段AB 上．过点E 作EF ∥BC 交AC 于点F ，将△AEF 沿EF 折起到△PEF 的位置(点A 与P 重合)，使得∠PEB ＝30°.(1)求证：EF ⊥PB ；(2)试问：当点E 在何处时，四棱锥P —EFCB 的侧面PEB 的面积最大？并求此时四棱锥P —EFCB 的体积．(1)证明 ∵EF ∥BC 且BC ⊥AB ，∴EF ⊥AB ，即EF ⊥BE ，EF ⊥PE .又BE ∩PE ＝E ，∴EF ⊥平面PBE ，又PB ⊂平面PBE ，∴EF ⊥PB .(2)解 设BE ＝x ，PE ＝y ，则x ＋y ＝4.∴S △PEB ＝12BE ·PE ·sin ∠PEB ＝14xy ≤14⎝⎛⎭⎫x ＋y 22＝1. 当且仅当x ＝y ＝2时，S △PEB 的面积最大．此时，BE ＝PE ＝2.由(1)知EF ⊥平面PBE ，∴平面PBE ⊥平面EFCB ，在平面PBE 中，作PO ⊥BE 于O ，则PO ⊥平面EFCB .即PO 为四棱锥P —EFCB 的高．又PO ＝PE ·sin 30°＝2×12＝1. S EFCB ＝12×(2＋4)×2＝6. ∴V P —BCFE ＝13×6×1＝2.。

专题1空间立体几何的三视图、表面积和体积【考点点击】1．以选择、填空题形式考查空间位置关系的判断，及文字语言、图形语言、符号语言的转换，难度适中；2．以熟悉的几何体为背景，考查多面体或旋转体的侧面积、表面积和体积计算，间接考查空间位置关系的判断及转化思想等，常以三视图形式给出几何体，辅以考查识图、用图能力及空间想象能力，难度中等．3.几何体的三视图与表（侧）面积、体积计算结合；【重点知识】一、空间几何体1．柱体、锥体、台体、球的结构特征名称几何特征棱柱①有两个面互相平行(底面可以是任意多边形)；②其余各面都是平行四边形，并且每相邻两个四边形的公共边互相平行棱锥①有一个面是多边形(底面)；②其余各面是有公共顶点的三角形．棱台①底面互相平行；②所有侧棱延长后交于一点(即原棱锥的顶点)圆柱①有两个互相平行的圆面(底面)；②有一个侧面是曲面(母线绕轴旋转一周形成的)，且母线与底面垂直圆台①底面互相平行；②有一个侧面是曲面，可以看成母线绕轴旋转一周形成的球①有一个曲面是球面；②有一个球心和一条半径长R，球是一个几何体(包括内部)，可以看成半圆以它的直径所在直线为旋转轴旋转一周形成的2.柱体、锥体、台体、球的表面积与体积名称体积表面积棱柱V棱柱＝Sh(S为底面积，h为高)S棱柱＝2S底面＋S侧面棱锥V棱锥＝13Sh(S为底面积，h为高)S棱锥＝S底面＋S侧面棱台V棱台＝13h(S＋SS′＋S′)S棱台＝S上底＋S下底＋S侧面圆柱V圆柱＝πr2h(r为底面半径，h为高)S圆柱＝2πrl＋2πr2(r为底面半径，l为母线长)圆锥V圆锥＝13πr2h(r为底面半径，h为高)S圆锥＝πrl＋πr2(r为底面半径，l为母线长)圆台V圆台＝13πh(r2＋rr′＋r′2)S圆台＝π(r＋r′)l＋πr2＋πr′2球V球＝43πR3(R为球的半径)S球＝4πR2(R为球的半径)3.空间几何体的三视图和直观图(1)空间几何体的三视图三视图的正视图、侧视图、俯视图分别是从物体的正前方、正左方、正上方看到的物体轮廓线的正投影围成的平面图形，三视图的画法规则为“长对正、高平齐、宽相等”．(2)空间几何体的直观图空间几何体直观图的画法常采用斜二测画法．用斜二测画法画平面图形的直观图规则为“轴夹角45°(或135°)，平行长不变，垂直长减半”．4．几何体沿表面某两点的最短距离问题一般用展开图解决；不规则几何体求体积一般用割补法和等积法求解；三视图问题要特别留意各种视图与观察者的相对位置关系.【考点分析】考点一空间几何体的结构【例1】已知正三棱锥P­ABC ，点P ，A ，B ，C 都在半径为3的球面上，若PA ，PB ，PC 两两相互垂直，则球心到截面ABC 的距离为________．【答案】33【解析】正三棱锥P­ABC 可看作由正方体PADC­BEFG 截得，如图所示，PF 为三棱锥P­ABC 的外接球的直径，且PF ⊥平面ABC.设正方体棱长为a ，则22,2,1232=====BC AC AB a a ，3223222221=⨯⨯⨯=∆ABC S ，由,PAC B ABC P V V --=得222213131⨯⨯⨯⨯=⋅∆ABC S h ，所以332=h 因此球心到平面ABC 得距离为33考点二三视图、直观图【例2】下图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（）（A ）20π（B ）24π（C ）28π（D ）32π【答案】C【解析】由题意可知，圆柱的侧面积为12π2416πS =⋅⋅=，圆锥的侧面积为2π248πS =⋅⋅=，圆柱的底面面积为23π24πS =⋅=，故该几何体的表面积为12328πS S S S =++=，故选C.【例3】某三棱锥的三视图如图所示，则该三棱锥的表面积是()A ．2＋5B ．4＋5C ．2＋25D ．5【答案】C【解析】该三棱锥的直观图如图所示：过D 作DE ⊥BC ，交BC 于E ，连接AE ，则BC ＝2，EC ＝1，AD ＝1，ED ＝2，ABCABD ACD BCD S S S S S ∆∆∆∆+++=表5225221152115212221+=⨯⨯+⨯⨯+⨯⨯+⨯⨯=考点三几何体的表面积【例4】长方体的长、宽、高分别为3,2,1，其顶点都在球O 的球面上，则球O 的表面积为【答案】14π.【解析】球的直径是长方体的体对角线，所以222232114,4π14π.R S R =++===【例5】如图,某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径.若该几何体的体积是328π,则它的表面积是（）（A ）17π（B ）18π（C ）20π（D ）28π【答案】A【解析】该几何体直观图如图所示：是一个球被切掉左上角的81,设球的半径为R ,则32834873ππ=⨯=R V ,解得R 2=,所以它的表面积是87的球面面积和三个扇形面积之和πππ172413248722=⨯⨯+⨯⨯=S 故选A ．考点四几何体的体积【例6．】已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为（）A ．πB ．3π4C ．π2D ．π4【答案】B【解析】绘制圆柱的轴截面如图所示，由题意可得：11,2AC AB ==，结合勾股定理，底面半径2213122r ⎛⎫=-= ⎪⎝⎭，由圆柱的体积公式，可得圆柱的体积是2233ππ1π24V r h ⎛==⨯⨯= ⎝⎭，故选B.考点五与球的组合体问题纵观近几年高考对于组合体的考查，重点放在与球相关的外接与内切问题上.要求学生有较强的空间想象能力和准确的计算能力，才能顺利解答.从实际教学来看，这部分知识是学生掌握最为模糊，看到就头疼的题目.分析原因，除了这类题目的入手确实不易之外，主要是学生没有形成解题的模式和套路，以至于遇到类似的题目便产生畏惧心理.本文就高中阶段出现这类问题加以类型的总结和方法的探讨.【例7】棱长为1的正方体1111ABCD A B C D -的8个顶点都在球O 的表面上，E F ，分别是棱1AA ，1DD 的中点，则直线EF 被球O 截得的线段长为（）A ．22B ．1C ．212+D ．2解：由题意可知，球为正方体的外接球.平面11AA DD 截面所得圆面的半径12,22AD R ==11EF AA DD ⊂ 面，∴直线EF 被球O 截得的线段为球的截面圆的直径22R =.【例8】正四棱柱1111ABCD A B C D -的各顶点都在半径为R 的球面上，则正四棱柱的侧面积有最值，为.【例9】在正三棱锥S ABC -中，M N 、分别是棱SC BC 、的中点，且AM MN ⊥,若侧棱23SA =,则正三棱锥S ABC -外接球的表面积是.解：如图，正三棱锥对棱相互垂直，即,AC SB ⊥又,,,.SB MN MN AC MN AM MN SAC ∴⊥⊥∴⊥∥又平面于是,,,SB SAC SB SA SB SC ⊥∴⊥⊥平面从而.SA SC ⊥此时正三棱锥S ABC -的三条侧棱互相垂直并且相等，故将正三棱锥补形为正方体.球的半径23,3,436.2R SA R S R ππ=∴=∴==【例10】一个几何体的三视图如图所示，其中主视图和左视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为()A ．12πB ．C ．3πD ．【答案】C【解析】把原来的几何体补成以DA DC DP 、、为长、宽、高的长方体，原几何体四棱锥与长方体是同一个外接球，2=R l ，=2R ，234434S R πππ==⨯=球.【例11】在三棱锥P －ABC 中，PA ＝,侧棱PA 与底面ABC 所成的角为60°，则该三棱锥外接球的体积为（）A ．πB.3π C.4πD.43π解：如图所示，过P 点作底面ABC 的垂线，垂足为O ，设H 为外接球的球心，连接,,AH AO 因60,PAO PA ∠== 故2AO =,32PO =又△AHO 为直角三角形，222,,AH PH r AH AO OH ==∴=+22233344(),1,1.2233r r r V ππ∴=+-∴=∴=⨯=【例12】矩形ABCD 中，4,3,AB BC ==沿AC 将矩形ABCD 折成一个直二面角B ACD --,则四面体ABCD 的外接球的体积是()A.π12125 B.π9125C.π6125D.π3125解：由题意分析可知，四面体ABCD 的外接球的球心落在AC 的中点，此时满足,OA OD OB OC ===522AC R ∴==,343V R π=1256π=.【总结归纳】1个特征——三视图的长度特征“长对正，宽相等，高平齐”，即正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽。

专题三立体几何第1讲空间几何体的三视图、表面积及体积[全国卷3年考情分析]年份全国卷Ⅰ全国卷Ⅱ全国卷Ⅲ2019三棱锥的外接球、球的体积·T12空间几何体的结构特征、直观图、几何运算、数学文化·T16空间两直线的位置关系的判定·T8简单几何体的组合体、长方体和棱锥的体积·T16 2018空间几何体的三视图、直观图及最短路径问题·T7圆锥的性质及侧面积的计算·T16三视图与数学文化·T3与外接球有关的空间几何体体积的最值问题·T10 2017空间几何体的三视图与直观图、面积的计算·T7空间几何体的三视图及组合体体积的计算·T4球的内接圆柱、圆柱的体积的计算·T8“两小”或“一小”主要考查三视图，几何体的表面积与体积，空间点、线、面位置关系(特别是平行与垂直)．(2)考查一个小题时，本小题一般会出现在第4～8题的位置上，难度一般；考查两个小题时，其中一个小题难度一般，另一小题难度稍高，一般会出现在第12或16题的位置上，本小题虽然难度稍高，主要体现在计算量上，但仍是对基础知识、基本公式的考查．考点一空间几何体的三视图、直观图与截面图[例1](1)中国古建筑借助榫卯将木构件连接起来．构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是()(2)(2019·江西八所重点中学联考)某四面体的三视图如图所示，则该四面体最长的棱长与最短的棱长的比值是()A ．52B ．2C ．355D ．32(3)(2018·全国卷Ⅰ)已知正方体的棱长为1，每条棱所在直线与平面α所成的角都相等，则α截此正方体所得截面面积的最大值为( )A ．334B ．233C ．324D ．321.(2018·全国卷Ⅰ)某圆柱的高为2，底面周长为16，其三视图如图所示．圆柱表面上的点M 在正视图上的对应点为A ，圆柱表面上的点N 在左视图上的对应点为B ，则在此圆柱侧面上，从M 到N 的路径中，最短路径的长度为( )A ．217B ．25C ．3D ．22．已知球O 是正三棱锥A ­BCD 的外接球，BC ＝3，AB ＝23，点E 在线段BD 上，且BD ＝3BE ，过点E 作球O 的截面，则所得截面中面积最小的截面圆的面积是________．考点二 几何体的表面积与体积 题型一 求空间几何体的表面积[例2] (1)《九章算术》是我国古代内容极为丰富的数学名著，书中提到了一种名为“刍甍”的五面体，如图所示，四边形ABCD 为矩形，棱EF ∥AB .若此几何体中，AB ＝4，EF ＝2，△ADE 和△BCF 都是边长为2的等边三角形，则该几何体的表面积为( )A ．83B ．8＋83C ．62＋23D ．8＋62＋23(2)我国古代数学名著《算法统宗》中有如下问题：“今有倚壁外角堆米，下周九十尺，高十二尺．”其意思为：在屋外墙角处堆放米(其三视图如图所示)，米堆底部的弧长为90尺，米堆的高为12尺．圆周率约为3.若将此堆米用草席盖上，则此草席的面积至少约为(计算结果保留整数，如544≈23，550≈23)( )A ．250平方尺B ．990平方尺C ．1 035平方尺D ．518平方尺题型二 求空间几何体的体积[例3] (1)(2019·天津高考)已知四棱锥的底面是边长为2的正方形，侧棱长均为 5.若圆柱的一个底面的圆周经过四棱锥四条侧棱的中点，另一个底面的圆心为四棱锥底面的中心，则该圆柱的体积为________．(2)(2019·江西省五校协作体试题)某几何体的三视图如图所示，正视图是一个上底为2，下底为4的直角梯形，俯视图是一个边长为4的等边三角形，则该几何体的体积为______．1．(2019·重庆市学业质量调研)已知某几何体的三视图如图所示，则该几何体的体积为( )A.323 B ．643C.1283 D ．16032．已知一个底面是菱形、侧面是矩形的四棱柱，侧棱长为5，菱形的对角线的长分别是9和15，则这个棱柱的侧面积是( )A ．3034B ．6034C ．3034＋135D ．1353．已知直四棱柱ABCD ­A 1B 1C 1D 1的所有棱长都是1，∠ABC ＝60°，AC ∩BD ＝O ，A 1C 1∩B 1D 1＝O 1，点H 在线段OB 1上，OH ＝3HB 1，点M 是线段BD 上的动点，则三棱锥M ­C 1O 1H 的体积的最小值为________．考点三 与球有关的切、接问题 题型一 外接球[例4] (2019·全国卷Ⅰ)已知三棱锥P ­ABC 的四个顶点在球O 的球面上，P A ＝PB ＝PC ，△ABC 是边长为2的正三角形，E ，F 分别是P A ，AB 的中点，∠CEF ＝90°，则球O 的体积为( )A ．86πB ．46πC ．26πD ．6π题型二 内切球[例5] 已知一个平放的各棱长为4的三棱锥内有一个小球O (重量忽略不计)，现从该三棱锥顶端向内注水，小球慢慢上浮，当注入的水的体积是该三棱锥体积的78时，小球与该三棱锥各侧面均相切(与水面也相切)，则小球的表面积等于( )A.7π6 B ．4π3C.2π3 D ．π2题型三 与球有关的最值问题[例6] (2018·全国卷Ⅲ)设A ，B ，C ，D 是同一个半径为4的球的球面上四点，△ABC 为等边三角形且其面积为93，则三棱锥D ­ABC 体积的最大值为( )A ．123B ．183C ．243D ．5431．已知圆锥的高为3，底面半径为3，若该圆锥的顶点与底面的圆周都在同一个球面上，则这个球的体积等于( )A ．83πB ．323πC ．16πD ．32π2．(2019·福建五校第二次联考)已知直三棱柱ABC ­A 1B 1C 1的6个顶点都在球O 的球面上，若AB ＝3，AC ＝4，AB ⊥AC ，AA 1＝12，则球O 的直径为______．3．已知四棱锥S ­ABCD 的所有顶点在同一球面上，底面ABCD 是正方形且球心O 在此平面内，当四棱锥的体积取得最大值时，其表面积等于16＋163，则球O 的体积为______．4.已知某几何体的三视图如图所示，则该几何体的体积等于( )A ．2π＋4B ．4π＋2 C.2π3＋4 D ．4π3＋8【课后专项练习】A 组一、选择题1．如图是一个空间几何体的正视图和俯视图，则它的侧视图为( )2．(2019·福州市质量检测)棱长为1的正方体ABCD ­A 1B 1C 1D 1木块的直观图如图所示，平面α过点D 且平行于平面ACD 1，则该木块在平面α内的正投影面积是( )A.3 B ．323C.2D ．13．已知矩形ABCD ，AB ＝2BC ，把这个矩形分别以AB ，BC 所在直线为轴旋转一周，所成几何体的侧面积分别记为S 1，S 2，则S 1与S 2的比值等于( )A.12 B ．1 C ．2D ．44．设球O 是正方体ABCD ­A 1B 1C 1D 1的内切球，若平面ACD 1截球O 所得的截面面积为6π，则球O 的半径为( )A.32 B ．3 C.32D ．35．(2019·武汉市调研测试)如图，在棱长为1的正方体ABCD ­A 1B 1C 1D 1中，M 为CD 的中点，则三棱锥A ­BC 1M 的体积VA ­BC 1M ＝( )A.12 B ．14C.16 D ．1126．(2019·武汉市调研测试)如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，则该几何体的体积为( )A.23π B ．43πC ．2πD ．25π7．在三棱锥A ­BCD 中，侧棱AB ，AC ，AD 两两垂直，△ABC ，△ACD ，△ADB 的面积分别为22，32，62，则该三棱锥的体积为( ) A. 6 B ．66 C ．6 D ．268．已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为( )A ．πB ．3π4C.π2 D ．π49．若一个球与四面体的六条棱都相切，则称此球为四面体的棱切球．已知正四面体的棱长为2，则它的棱切球的体积为( )A ．3π54B ．π6C ．π3D ．3π210．已知点A ，B ，C ，D 均在球O 上，AB ＝BC ＝3，AC ＝3.若三棱锥D ­ABC 体积的最大值为334，则球O 的表面积为( )A ．36πB ．16πC ．12πD ．163π11．已知一个半径为7的球中有一个各条棱长都相等的内接正三棱柱，则正三棱柱的体积是( )A ．18B ．16C ．12D ．812.(2019·福州市质量检测)如图，以棱长为1的正方体的顶点A 为球心，以2为半径作一个球面，则该正方体的表面被球面所截得的所有弧长之和为( )A.3π4 B ．2π C.3π2 D ．9π4二、填空题13．(2019·长春市质量监测(一))已知一所有棱长都是2的三棱锥，则该三棱锥的体积为______．14.已知正方体ABCD ­A 1B 1C 1D 1的棱长为1，除面ABCD 外，该正方体其余各面的中心分别为点E ，F ，G ，H ，M (如图)，则四棱锥M ­EFGH 的体积为______．15．古人采取“用臼舂米”的方法脱去稻谷的外壳，获得可供食用的大米，用于舂米的“臼”多用石头或木头制成．一个“臼”的三视图如图所示，则凿去部分(看成一个简单的组合体)的体积为______．16．已知三棱锥P ­ABC 的四个顶点都在球O 的表面上，P A ⊥平面ABC ，AB ⊥BC ，且P A ＝8.若平面ABC 截球O 所得截面的面积为9π，则球O 的表面积为______．B 组1.(2019·合肥市第二次质量检测)如图，正方形网格纸中的实线图形是一个多面体的三视图，则该多面体各表面所在平面互相垂直的有( )A ．2对B ．3对C ．4对D ．5对2．在棱长为3的正方体ABCD ­A 1B 1C 1D 1中，P 在线段BD 1上，且BP PD 1＝12，M 为线段B 1C 1上的动点，则三棱锥M ­PBC 的体积为( )A ．1B ．32C.92 D ．与M 点的位置有关3．已知正方体ABCD ­A 1B 1C 1D 1的体积为1，点M 在线段BC 上(点M 异于B ，C 两点)，点N 为线段CC 1的中点，若平面AMN 截正方体ABCD ­A 1B 1C 1D 1所得的截面为四边形，则线段BM 的取值范围为( )A.⎝⎛⎦⎤0，13 B ．⎝⎛⎦⎤0，12 C.⎣⎡⎭⎫12，1 D ．⎣⎡⎦⎤12，234．已知直三棱柱ABC ­A 1B 1C 1的侧棱长为6，且底面是边长为2的正三角形，用一平面截此棱柱，与侧棱AA 1，BB 1，CC 1分别交于三点M ，N ，Q ，若△MNQ 为直角三角形，则该直角三角形斜边长的最小值为( )A ．22B ．3C．23D．45．(2019·郑州市第二次质量预测)在△ABC中，已知AB＝23，BC＝26，∠ABC＝45°，D是边AC上的一点，将△ABD沿BD折叠，得到三棱锥A­BCD，若该三棱锥的顶点A在底面BCD上的射影M在线段BC上，设BM＝x，则x的取值范围是() A．(0，23)B．(3，6)C．(6，23)D．(23，26)6.如图，在正三棱柱ABC­A1B1C1中，D为棱AA1的中点．若AA1＝4，AB＝2，则四棱锥B­ACC1D的体积为________．7．已知在正四棱锥S­ABCD中，SA＝63，那么当该棱锥的体积最大时，它的高为________．8．(2019·河南八市重点高中联盟测评改编)已知一个高为1的三棱锥，各侧棱长都相等，底面是边长为2的等边三角形，则三棱锥的表面积为________，若三棱锥内有一个体积为V 的球，则V的最大值为________．。
