电烙铁手工焊接

手工焊接工艺操作规范一、目的规范手工焊接的工艺流程,保证产品焊接品质，降低不良品的产生，延长电烙铁的使用寿命.二、所用工具电烙铁（高温海绵）、焊台、焊锡丝、助焊剂,镊子、斜口钳、吸锡线、毛刷（或棉签)、酒精、检测设备三、电烙铁使用规范1.电烙铁握持方法焊接时一手拿烙铁,一手拿焊锡丝:焊锡丝握法如下图一所示，电烙铁握法如下图二所示。

对于小功率烙铁建议使用“握笔法”,对于比较重的大功率电烙铁可以使用“正握法"或“反握法”。

图一焊锡丝握法图二电烙铁握法2.电烙铁使用温度焊锡熔点为230℃左右，焊接温度由实际使用情况决定,每个焊点最长不要超过五秒。

一般物料电烙铁头实际温度为350℃±20℃，表面贴装物料烙铁温度为310℃±10℃。

特殊物料特别设置温度：3.电烙铁使用基本步骤手工焊接时，一半按照图三中五个步骤进行（即五步操作法），完成焊接各步骤一般在3～5秒内，对于小元件或特殊敏感元器件时间甚至更短。

（1）准备如图(a）所示，将所需要使用到的工具准备好，放置在便于操作的地方。

焊接前先将预热好的烙铁头在湿润的海绵上擦洗干净，去除氧化物与残渣。

然后把少量的焊锡丝加到清洁的烙铁头上,也就是常说的让烙铁头吃锡,使烙铁头处于可焊接状态;（2）加热如图（b）所示，将烙铁头放置在被焊接的焊接点上，是焊接点升温，烙铁头上可视情况带有少量的焊料,可是热量较快传到焊点上。

（3）加焊锡如图(c）所示,将焊接带你加热到一定温度后,用焊锡丝接触到焊接件处，融化适量焊料。

（4）去焊锡如图(d）所示,当焊锡丝适当融化后,迅速移开焊锡丝.焊锡丝的多少控制是非常重要的，在融化焊料时应注意观察和控制。

（5）去烙铁如图(d）所示，当焊接点上的流散接近饱满，助焊剂还未挥发完,迅速拿开烙铁头。

注意移开烙铁头的时机、方向和速度，都决定这焊点的质量。

4.电烙铁养护（1）在使用电烙铁时候首先把温度设置号,一般使用0.8mm和1.0mm焊锡丝的情况下，应设置在360度左右。

一、实习背景随着科技的发展，电子技术在我国得到了广泛应用。

手工焊接电烙铁作为电子技术中常用的焊接工具，其操作技能对于电子产品的制造和维修具有重要意义。

为了提高自己的实际操作能力，我在指导老师的带领下，参加了手工焊接电烙铁实训课程。

二、实习目的1. 掌握手工焊接电烙铁的基本操作方法。

2. 熟悉焊接过程中的安全注意事项。

3. 学会焊接不同类型的元器件。

4. 提高自己的动手能力和团队协作能力。

三、实习内容1. 焊接工具及材料（1）电烙铁：内热式电烙铁，功率25W-30W。

（2）焊锡：无铅焊锡丝，直径0.5mm。

（3）助焊剂：松香。

（4）吸锡线：用于去除多余的焊锡。

（5）镊子：用于夹持元器件。

（6）洗板水：用于清洗电路板。

2. 焊接步骤（1）焊接前的准备工作：检查电烙铁是否正常，调整功率；准备好焊锡、助焊剂等材料。

（2）焊接元器件：根据电路图，将元器件按照顺序焊接在电路板上。

（3）焊接技巧：使用电烙铁从元器件底部斜向上施加压力，使焊锡均匀地填充在焊点处。

（4）焊接完成后，用吸锡线去除多余的焊锡。

（5）检查焊接质量：确保焊点饱满、无虚焊、无短路。

3. 焊接注意事项（1）焊接过程中，注意电烙铁的温度，避免过热损坏元器件。

（2）焊接时，避免用手直接接触焊点，以免留下指纹。

（3）焊接完成后，及时清理电路板上的助焊剂和焊锡。

四、实习心得1. 通过本次实训，我掌握了手工焊接电烙铁的基本操作方法，提高了自己的动手能力。

2. 在焊接过程中，我学会了如何调整电烙铁的温度，确保焊接质量。

3. 实训过程中，我意识到团队合作的重要性，与同学们互相学习、互相帮助，共同完成实训任务。

4. 通过本次实训，我对电子产品的制造和维修有了更深入的了解，为今后从事相关工作打下了基础。

五、总结手工焊接电烙铁实训课程让我受益匪浅，不仅提高了我的实际操作能力，还让我明白了团队合作的重要性。

在今后的学习和工作中，我将继续努力，不断提高自己的技能水平，为我国电子技术的发展贡献自己的力量。

手工焊接作业指导书1. 目的：规范电路板的手工焊接作业程序，使操作者能正确安全的进行生产。

2. 范围：适用于本公司现经过培训的操作人员3. 操作规程操作名称操作方法注意事项视图或参数前期准备确认焊锡丝，烙铁。

烙铁头在焊接前应挂上一层光亮的焊锡。

所焊印制电路板的装配图，并按图纸配料检查元器件型号、规格及数量是否符合图纸上的要求。

保证焊接人员戴防静电手环，烙铁接地用万用表交流档测试烙铁头和地线之间的电压，要求小于5V ，否则不能使用。

烙铁头是否氧化或有脏物，如有可在湿海绵上擦去脏物。

烙铁操作电烙铁与焊锡丝的握法：手工焊接握电烙铁的方法有反握、正握及握笔式三种。

焊锡丝有两种拿法。

选择拿法时以顺手为标准，小心避免烙铁烫伤。

焊接方法手工焊接有四个步骤； 1.加热焊件 2.移入焊锡 3.移开焊锡丝 4.移开电烙铁烙铁的焊接温度由实际使用情况决定，一般来说以焊接一个锡点的时间限制在3秒最为合适元器件的插焊元器件整形后，用食指和中指夹住元器件，准确插入印制电路板规定位置，插装到位后用镊子将穿过孔的引脚向内折弯，以免元器件掉出，然后进行焊接操作。

在插焊时注意元器件有无正负极的区分，有区分的元器件要确保正负极的正确后才可焊接，折弯或整形后有字符的元器件面应置于容易观察的位置。

（电阻器） 印制电路板的焊接将电阻器按图纸要求装入规定位置，并要求标记向上，字向一致，装完一种规格再装另一种规格并尽量使电阻器的高低一致，焊接后将露在印制电路板表面上多余的引脚齐根剪去焊接时注意避免烙铁在一点上停留时间过长，以免造成电路板过热损坏。

有正负极的电阻要注意不要把正负极接反。

操作名称操作方法注意事项视图或参数（电容器）印制电路板的焊接将电容器按图纸要求装入规定位置，并注意有极性的电容器其“+” “－”极不能接错。

电容器上的标记方向要易看得见。

（二极管）印制电路板的焊接正确辨认正负极后按图纸或工艺资料要求装入规定位置，型号及标记要易看得见。

手工电烙铁焊接的五步操作方法
手工电烙铁焊接是在工厂或家庭中常见的焊接方式，能够将金属片或线材焊接在一起，使用的焊接热源是电烙铁。

电烙铁焊接操作方法概括起来共有五步，下面将对五步进行详细介绍：
首先，准备工具材料，准备电烙铁、焊条和安全眼罩，另外还要准备锉刀、点焊锉和砂纸，以除去表面污垢或鳞片。

其次，检查电烙铁，连接电源，根据需要将电烙铁的温度调为适宜的值，然后将焊条放置于电烙铁的握把处，可以使用小夹头将焊条固定在电烙铁上。

第三，调整焊条的悬空距离，一般悬空距离为1~2厘米，过长或过短都会影响焊点的质量。

第四，进行焊接，将烙铁捧住焊条，将烙铁靠近待焊焊点附近，等到焊焊点发出嘶嘶的声音以及明显的焊焊泡出现时，稳定耐心地持续一秒钟左右，确保焊点的完美形成。

最后，等焊焊点冷却时可用小刷子将焊焊渣涂布在焊焊点上，可以有效补强焊焊点的结合力，最后检查质量是否合格。

要操作手工电烙铁焊接，以上就是五步操作：准备工具材料、检查电烙铁、调整焊条的悬挂距离、进行焊接、检查质量。

焊接时，要搞清楚焊条形状和外观，成型后再进行热焊，熔接线缆时要注意安全，利用小夹头固定手柄，防止电烙铁在高温下脱手，保护自身安全和其他设备安全，操作准确并确定焊口的质量。

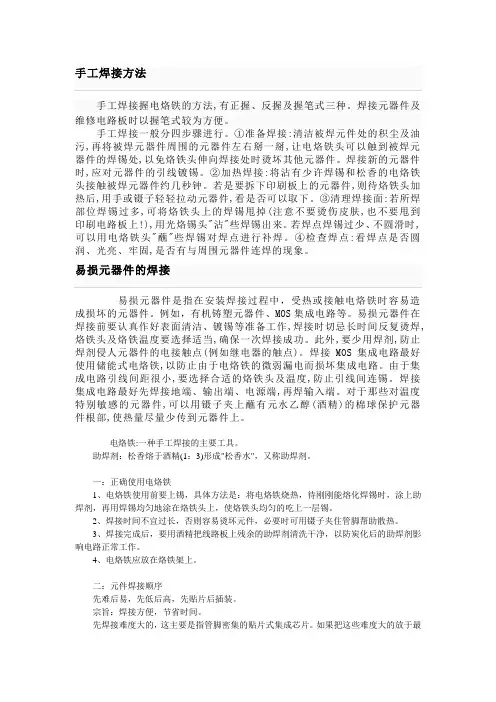

手工焊接握电烙铁的方法,有正握、反握及握笔式三种。

焊接元器件及维修电路板时以握笔式较为方便。

手工焊接一般分四步骤进行。

①准备焊接:清洁被焊元件处的积尘及油污,再将被焊元器件周围的元器件左右掰一掰,让电烙铁头可以触到被焊元器件的焊锡处,以免烙铁头伸向焊接处时烫坏其他元器件。

焊接新的元器件时,应对元器件的引线镀锡。

②加热焊接:将沾有少许焊锡和松香的电烙铁头接触被焊元器件约几秒钟。

若是要拆下印刷板上的元器件,则待烙铁头加热后,用手或镊子轻轻拉动元器件,看是否可以取下。

③清理焊接面:若所焊部位焊锡过多,可将烙铁头上的焊锡甩掉(注意不要烫伤皮肤,也不要甩到印刷电路板上!),用光烙锡头"沾"些焊锡出来。

若焊点焊锡过少、不圆滑时,可以用电烙铁头"蘸"些焊锡对焊点进行补焊。

④检查焊点:看焊点是否圆易损元器件是指在安装焊接过程中，受热或接触电烙铁时容易造成损坏的元器件。

例如，有机铸塑元器件、MOS集成电路等。

易损元器件在焊接前要认真作好表面清洁、镀锡等准备工作,焊接时切忌长时间反复烫焊,烙铁头及烙铁温度要选择适当,确保一次焊接成功。

此外,要少用焊剂,防止焊剂侵人元器件的电接触点(例如继电器的触点)。

焊接MOS集成电路最好使用储能式电烙铁,以防止由于电烙铁的微弱漏电而损坏集成电路。

由于集成电路引线间距很小,要选择合适的烙铁头及温度,防止引线间连锡。

焊接集成电路最好先焊接地端、输出端、电源端,再焊输入端。

对于那些对温度特别敏感的元器件,可以用镊子夹上蘸有元水乙醇(酒精)的棉球保护元器件根部,使热量尽量少传到元器件上。

电烙铁:一种手工焊接的主要工具。

助焊剂：松香熔于酒精(1：3)形成"松香水"，又称助焊剂。

一：正确使用电烙铁1、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。

2、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。

电路板加工组装中的电烙铁手工焊接方法技巧—深联电路板作者：深圳市深联电路有限公司PCBA电路板的设计，加工，测试中有很多地方需要用到电烙铁手工焊接，今天深联电路板厂小编将为您介绍手工焊接的技巧。

电烙铁手工焊接与机器焊接如波峰焊再流焊区别在于，烙铁手工焊接的人为因素影响较多。

不像机器焊接，一旦工艺参数调好后生产就很稳定，手工焊接也存在焊接温度和焊接时间问题，我们首先介绍电烙铁手工无铅焊接工艺，焊接工艺窗口，以及电烙铁的热能传导到焊盘的原理，要深刻领会，焊接温度焊接时间的含义，通过理论的指导，加上勤奋的练习，才能成为合格的熟练工。

1.做好焊接前的准备工作①我们刚使用一把新的电烙铁时，首先要对烙铁的自身特性，如工作电压，电功率，回热复热速率，烙铁头的大小和品种有一个初步了解②应对焊料的品种是否无铅焊料，以及它们的熔点锡丝粗细有所了解③对元器件类型，例如，是插件还是贴片元器件，热敏感键有所了解④对印制电路板的材质，焊盘的镀层种类，如是否锡基，镀金，osp以及参数有所了解，通常焊接osp的，镀金板的温度应适当高于锡基板，多层板的吸热量要大于双层板和单层板；⑤对焊点的大小和焊接面散热的快慢有所熟悉；⑥电烙铁的防静电性能，工作台是否有防静电接地口，通常电烙铁接通电源时，也应接好防静电通道。

总之熟悉工具的性能，以及对焊接对象的基本参数，对调节温度和型号烙铁头是非常有益的，当然有条件时，可通过对pcb温度的测试和试焊进一步确认焊接工艺参数。

2.电烙铁的操作方法初次使用电烙铁从事手工焊接的操作者应该严格要求自己，养成良好的操作习惯，做到正确的焊接姿势，熟练掌握焊接的基本操作步骤和手工焊接的基本要领。

①正确的焊接姿势在电子产品的手工焊接中，一般采取坐式焊接，工作台和座椅的高度要合适，操作者的头部与电烙铁之间相对位置应该保持30～50cm，一手拿烙铁一手拿锡丝，并目视焊接点。

②焊接操作者握电烙铁的方法通常根据电烙铁的大小不同，有反握法，正握法，笔握法三种不同的操作方法，其中反握法，适合较大功率的电烙铁大于75瓦焊接大焊点的操作；正握法适合中功率的电烙铁及带弯头的电烙铁的操作，而笔握法适合小功率的电烙铁焊接印制板上的元器件，其主要用于电子产品的手工焊接。

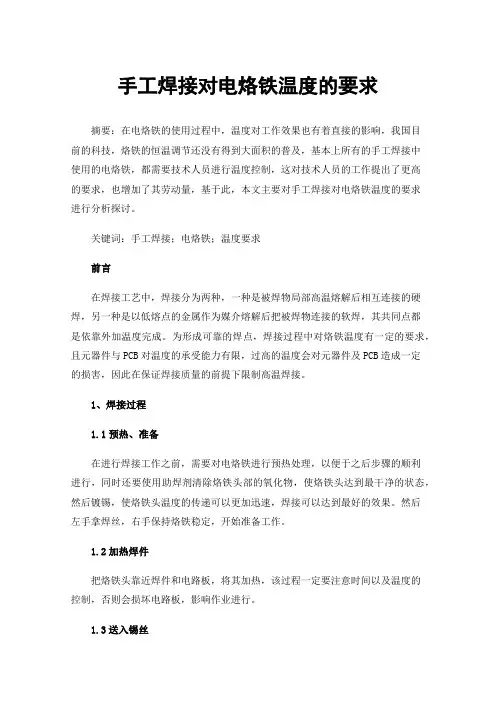

手工焊接对电烙铁温度的要求摘要：在电烙铁的使用过程中，温度对工作效果也有着直接的影响，我国目前的科技，烙铁的恒温调节还没有得到大面积的普及，基本上所有的手工焊接中使用的电烙铁，都需要技术人员进行温度控制，这对技术人员的工作提出了更高的要求，也增加了其劳动量，基于此，本文主要对手工焊接对电烙铁温度的要求进行分析探讨。

关键词：手工焊接；电烙铁；温度要求前言在焊接工艺中，焊接分为两种，一种是被焊物局部高温熔解后相互连接的硬焊，另一种是以低熔点的金属作为媒介熔解后把被焊物连接的软焊，其共同点都是依靠外加温度完成。

为形成可靠的焊点，焊接过程中对烙铁温度有一定的要求，且元器件与PCB对温度的承受能力有限，过高的温度会对元器件及PCB造成一定的损害，因此在保证焊接质量的前提下限制高温焊接。

1、焊接过程1.1预热、准备在进行焊接工作之前，需要对电烙铁进行预热处理，以便于之后步骤的顺利进行，同时还要使用助焊剂清除烙铁头部的氧化物，使烙铁头达到最干净的状态，然后镀锡，使烙铁头温度的传递可以更加迅速，焊接可以达到最好的效果。

然后左手拿焊丝，右手保持烙铁稳定，开始准备工作。

1.2加热焊件把烙铁头靠近焊件和电路板，将其加热，该过程一定要注意时间以及温度的控制，否则会损坏电路板，影响作业进行。

1.3送入锡丝在焊接面满足要求温度的时候，将焊锡丝与烙铁135°靠近焊件，这个过程中一定要注意锡溶液适量，溶液太少容易造成焊接不牢固，焊接太多有容易导致出现内部真空造成电路板短路。

1.4移开锡丝当熔化足够的锡溶液后，迅速的将锡丝向上45°平移，拉开与电烙铁的距离，及时移除。

1.5移开烙铁在焊接工作完成之后，一定要及时移除电烙铁，和锡丝一样，45°上移。

该过程中一定要注意安全，以免烫伤。

1.6断电、清理作业结束之后，一定要记住拔除电源，对电烙铁进行降温处理，同时清理电烙铁头部的各种氧化物。

2、焊点的形成过程(1)被焊物和焊锡丝被加热到松香的熔点172℃～173℃时，松香里的松香酸开始去除被焊接物表面氧化物，同时降低被焊接物表面张力，为焊点的形成提供热传导及提高焊锡流动性。
