日立MCA电梯故障码

日立电梯故障代码 Last revised by LE LE in 202110 主微机故障11 副微机故障12 运行接触器短接故障1314 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死181920 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障2425 40G继电器故障26 程序和数故障27 重复故障282930 旋转编码器断线故障3132 空转保护3334 厅门锁短接故障35 轿门锁短接故障3637 反转故障38 运行接触器断开故障394041 低速运行超速42 50B继电器断开故障4344454647484950 高速运行超速51 起动速度异常525354 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障5960 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错6364 端站减速曲线异常656667686970 变频器预报警71 变频门机故障7273 门区运行故障7475 SCLB板通讯故障7677 自救运行过多78 SLCC板通讯故障7980 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障838485 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障变频器故障代码表故障代码故障名称故障说明E101 加速运行过电流硬件过流：大于额定电流2.5倍软件过流：大于额定电流2.4倍误差±5%E102 减速运行过电流E103 恒速运行过电流E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V硬件母线滞环，范围780V~820V误差±5% 直流母线电压检测误差±3%E105 减速运行过电压E106 恒速运行过电压E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130%注：控制电源电压检测误差：±5%E108 输入侧缺相输入缺相，相应检测信号为脉冲序列E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测E110 功率模块故障功率模块过流、过热、欠压E111 功率模块散热器过热模块检测点温度：83℃（含）以上；温度检测误差：±5摄氏度E112 未使用E113 驱动器过载电流超过保护起始点E114 电机过载电流超过保护起始点E115 未使用E116 E2PROM读写故障读写过程中出现校验错误E117 未使用E118 接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号E119 电流检测电路故障电流检测电路异常E120 CPU错误双DSP之间spi通讯异常E121 未使用E122 未使用E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符E124 调谐错误参数调谐过程出现异常E125 编码器故障编码器断线检测保护E126 未使用E127 制动单元故障制动单元故障E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很大E129 未使用E130 电梯超速运行速度大于电梯额定速度1.2倍E131 输入输出故障输入输出故障1. 距离控制运行过程中有检修命令输入2. 距离控制运行过程中有微动平层命令输入，报此故障3. 检修状态下有自学习输入4. 检修状态下有微动平层命令输入E132 不满足最低层运行条件曲线最短减速距离大于最小楼层高度E133 自学习出错层高测定模式出错E134 速度偏差故障运行速度>预定速度7%，持续时间1SE135 未使用E136E137E138E139 双口RAM故障变频副微机对DPRAM中数据读写过程中判断，有异常则报故障；主微机在双口RAM中的正常标志超过80毫秒没有刷新E140 主微机68376故障硬件反馈主微机68376有故障信号。

目录1 概要 (1)内容摘要 (1)故障分析相关注意事项 (1)故障代码表、监视器记录表 (1)2 故障码分析 (9)3 SCL通信检测 (86)轿厢、层站SCL传送通道 (86)群控、号机间网络传送通道 (88)4 关于综合微机的重新起动 (92)确认检查项目 (92)历史记录方法 (92)1 概要1.1内容摘要本资料详细说明CA系列电梯故障码及其故障分析的方法。

故障分析相关注意事项在现场进行故障处理、顾客投诉、定期保养等作业之前，不论有没有故障码显示，都要先查看记录故障发生的次数及故障码记录CA系列电梯故障码分为主微机故障码和副微机故障码。

在现场查看故障码有三种方式：1、通过主控板（CA9-MPU）上的六位数码管查看主微机故障和副微机的故障是通过第四位数码管来区分，第四位数码管的最上横亮表示主微机故障，最下横亮表示副微机故障，后两位数码管显示的数字表示故障码。

如图1、图2所示图 1 表示主微机10故障图2 表示副微机 10故障2、通过手提电脑的Softdebugger软件查看3、通过GHP故障信息菜单功能项查看在GHP中，进入CA09--->故障信息--->故障详细，查看故障代码记录。

并将故障代码及发生的时间记录下来。

进入CA09--->故障信息--->最后一次故障状态或最初一次故障状态，查看最后一次故障或最初故障发生时关键信号的状态，并将这些关键信号的状态记录下来。

进入CA09--->故障信息--->故障次数，可以查看发生故障的次数※注意：记录故障码相关信息后方可清除故障码。

※如果出现故障码，请参考本资料进行故障分析，找出故障原因。

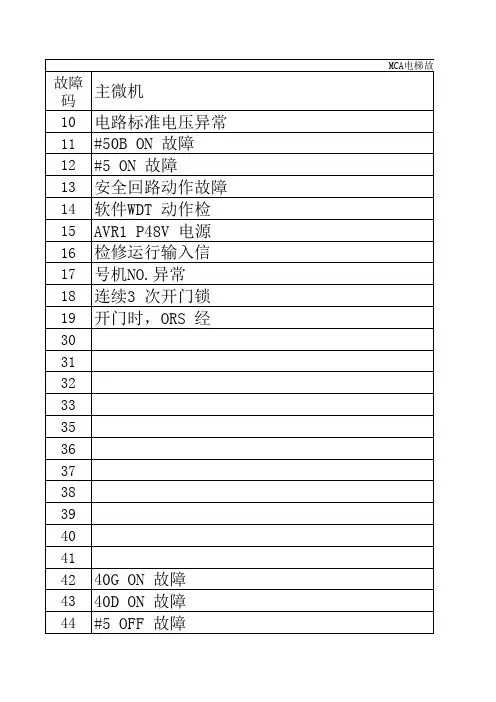

故障代码表、监视器记录表故障等级处理方式注：○表示保持故障→重新上电后故障清除●表示停电保持故障→重新上电后故障不会清除，需用调试工具清除故障表故障信息记录表，采用调试工具GHP通过变量LGTCDBH查看故障记录信息ZTCD 16 检修运行输入信号异常主微机部tx43ert[1]确认选择运行方式的开关（轿顶检修、轿内慢车）状态是否合理（双开门规格时，如果同时进行正面检修和背面检修运行则为异常）。
