某住宅小区测量施工方案一、工程概况本住宅小区位于_____，总占地面积约_____平方米，总建筑面积约_____平方米。
小区由多栋高层住宅、配套商业及地下车库组成。
二、编制依据1、本工程的施工图纸及相关设计文件。
2、《工程测量规范》（GB 50026-2020）。
3、《城市测量规范》（CJJ/T 8-2011）。
三、测量准备工作1、人员准备组建专业的测量小组，成员包括测量工程师_____名，测量员_____名。
测量人员均具备相应的资质证书和丰富的测量经验。
2、仪器准备配备高精度的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器经过校验且在有效期内。
全站仪型号为_____，水准仪型号为_____。
3、技术准备认真熟悉施工图纸，了解设计意图，掌握测量的关键部位和精度要求。
对测量人员进行技术交底，明确测量任务和方法。
四、平面控制测量1、控制点的布设根据小区的总平面图和施工现场的实际情况，在施工场地周围布设永久性控制点，控制点应选在通视良好、不易被破坏的地方，并做好保护措施。
2、控制点的测量使用全站仪对控制点进行测量，测量精度应符合规范要求。
测量时采用测回法进行观测，测回数不少于 2 个。
3、平面控制网的建立根据控制点的测量成果，建立本工程的平面控制网。
平面控制网采用导线网的形式，计算出各点的坐标和方位角。
五、高程控制测量1、水准点的布设在施工现场附近布设不少于 3 个永久性水准点，水准点应与国家水准点进行联测，以确保其准确性。
2、水准测量使用水准仪对水准点进行测量，采用往返观测法，测量精度应符合规范要求。
3、高程控制网的建立根据水准测量的成果，建立本工程的高程控制网。
六、建筑物定位测量1、根据平面控制网和设计图纸，使用全站仪对建筑物的主要角点进行定位测量。
2、测量时应严格按照设计坐标进行放样，并进行反复校核，确保定位准确无误。
3、建筑物定位完成后，应在建筑物周围设置控制桩，作为施工过程中控制建筑物位置的依据。
小区测量实施方案一、背景介绍小区测量是指对小区内的各类建筑物、设施、道路等进行详细的测量和记录，以便于小区管理和规划的需要。
随着小区的不断发展和变化，对小区测量的需求也日益增加。
因此，制定一份科学合理的小区测量实施方案显得尤为重要。
二、测量范围1.建筑物测量：包括住宅楼、商业楼、公共设施等建筑物的平面图、立面图、剖面图等测量。
2.道路测量：包括小区内道路的宽度、长度、弯曲度等相关信息的测量。
3.绿化测量：包括小区内各类植被的分布、种类、数量等相关信息的测量。
4.设施测量：包括小区内的水、电、燃气、通信等设施的位置、管线走向等相关信息的测量。
三、测量方法1.实地测量：采用全站仪、GPS定位仪等专业测量设备，对小区内的各类要素进行详细的实地测量。
2.无人机测量：利用无人机航拍技术，对小区内的建筑物、道路、绿化等进行高空立体测量。
3.地理信息系统（GIS）测量：将实地测量和无人机测量获取的数据进行整合，利用GIS技术进行数据处理和分析。
四、测量人员1.测量小组：成立专门的小区测量小组，由具有丰富测量经验和专业知识的人员组成。
2.技术支持：可以借助外部测量公司或专业测量团队，提供技术支持和指导。
五、测量成果1.测量报告：对小区测量结果进行整理和分析，形成详细的测量报告。
2.测量数据：将测量获取的数据进行数字化处理，形成小区测量的数据集。
3.测量图纸：根据测量结果，绘制小区测量的平面图、立面图、剖面图等。
六、实施步骤1.组织筹备：确定测量范围、编制测量计划、组建测量小组。
2.实地测量：按照测量计划，对小区内的各类要素进行实地测量。
3.数据处理：对测量获取的数据进行处理和分析，形成测量报告和测量图纸。
4.成果交付：将测量成果交付给小区管理部门，供其进行管理和规划使用。
七、注意事项1.安全第一：在进行实地测量时，要严格遵守安全操作规程，确保测量人员的安全。
2.保护环境：在测量过程中，要注意保护小区内的植被和设施，避免对环境造成不必要的损害。

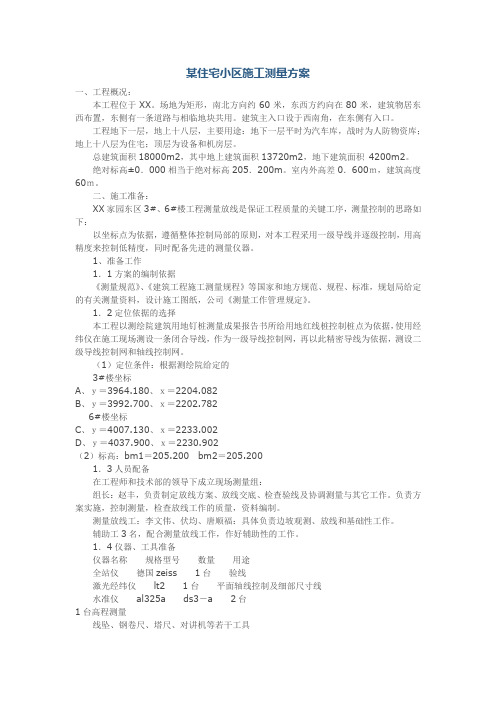

某住宅小区施工测量方案一、工程概况：本工程位于XX。
场地为矩形，南北方向约60米，东西方约向在80米，建筑物居东西布置，东侧有一条道路与相临地块共用。
建筑主入口设于西南角，在东侧有入口。
工程地下一层，地上十八层，主要用途：地下一层平时为汽车库，战时为人防物资库；地上十八层为住宅；顶层为设备和机房层。
总建筑面积18000m2，其中地上建筑面积13720m2，地下建筑面积4200m2。
绝对标高±0．000相当于绝对标高205．200m。
室内外高差0．600ｍ，建筑高度60ｍ。
二、施工准备：XX家园东区3#、6#楼工程测量放线是保证工程质量的关键工序，测量控制的思路如下：以坐标点为依据，遵循整体控制局部的原则，对本工程采用一级导线并逐级控制，用高精度来控制低精度，同时配备先进的测量仪器。
1、准备工作1．1方案的编制依据《测量规范》、《建筑工程施工测量规程》等国家和地方规范、规程、标准，规划局给定的有关测量资料，设计施工图纸，公司《测量工作管理规定》。
1．2定位依据的选择本工程以测绘院建筑用地钉桩测量成果报告书所给用地红线桩控制桩点为依据，使用经纬仪在施工现场测设一条闭合导线，作为一级导线控制网，再以此精密导线为依据，测设二级导线控制网和轴线控制网。
（1）定位条件：根据测绘院给定的3#楼坐标A、ｙ＝3964.180、ｘ＝2204.082B、ｙ＝3992.700、ｘ＝2202.7826#楼坐标C、ｙ＝4007.130、ｘ＝2233.002D、ｙ＝4037.900、ｘ＝2230.902（2）标高：bm1＝205.200bm2＝205.2001．3人员配备在工程师和技术部的领导下成立现场测量组：组长：赵丰，负责制定放线方案、放线交底、检查验线及协调测量与其它工作。
负责方案实施，控制测量，检查放线工作的质量，资料编制。
测量放线工：李文伟、伏均、唐顺福：具体负责边坡观测、放线和基础性工作。
辅助工3名，配合测量放线工作，作好辅助性的工作。
小区测量实施方案范本一、前言。
小区测量是小区规划和管理的重要环节，准确的测量数据对于小区的建设和改造至关重要。
本文档旨在提供一份小区测量实施方案范本，以便于小区管理者和相关工作人员参考和执行。
二、测量前准备工作。
1.确定测量范围，首先需要确定小区测量的范围，包括小区的边界、建筑物、道路、绿化等内容。
2.准备测量工具，根据测量范围的不同，需要准备相应的测量工具，如测量仪器、标尺、测量绳等。
3.制定测量计划，在确定测量范围和准备好测量工具后，需要制定详细的测量计划，包括测量的时间安排、人员分工、测量路线等内容。
三、测量实施步骤。
1.组织人员，根据测量计划，组织相关人员进行测量工作，确保每个测量点都有专人负责。
2.实地测量，按照测量计划，对小区的边界、建筑物、道路、绿化等进行实地测量，确保测量数据的准确性。
3.数据记录，在测量过程中，及时记录测量数据，包括测量点的坐标、建筑物的尺寸、道路的宽度等内容。
4.数据处理，对测量得到的数据进行处理，包括绘制测量图、计算建筑物的面积和体积等内容。
四、测量结果报告。
1.编制测量报告，根据测量数据，编制小区测量结果报告，包括测量范围、测量数据、测量图等内容。
2.报告审核，对编制的测量结果报告进行审核，确保报告的准确性和完整性。
3.报告发布，经过审核后，将测量结果报告发布给相关部门和管理人员，以供参考和使用。
五、测量后工作。
1.数据保存，将测量得到的数据进行保存，建立小区测量档案，以备日后使用。
2.问题处理，如果在测量过程中发现问题，需要及时处理并进行记录，以便日后改进。
3.测量总结，对本次测量工作进行总结，包括工作中的经验和不足之处，为日后的测量工作提供参考。
六、结束语。
小区测量是一项重要的工作，需要严谨的态度和精准的数据。
希望本文档能够为小区测量工作提供一定的参考和指导，确保小区测量工作的顺利进行和准确完成。
住宅小区施工测量专项施工方案1.引言住宅小区的施工测量是确保建筑施工过程中各项测量工作准确、高效完成的重要环节。
本方案旨在规范住宅小区施工测量工作，并提供适当的技术指导和安全保障，以确保施工质量、提升工作效率，保障住宅小区建设的顺利进行。
2.前期准备工作2.1 施工测量人员培训2.1.1 根据测量任务的具体要求，安排专业技术人员进行培训。
2.1.2 培训内容包括但不限于测量仪器的操作、测量技术的应用、测量数据的处理和测量安全注意事项。
2.2 工程测量图纸2.2.1 由设计单位提供施工图纸，并标注出施工测量关键点和线。
2.2.2 施工测量人员应仔细阅读施工图纸，并与设计单位进行沟通确认。
2.3 测量仪器设备的选择与准备2.3.1 根据测量任务的需求，选择合适的测量仪器设备。
2.3.2 维护并校准测量仪器设备，确保其准确度和可靠性。
2.4 施工测量的安全措施2.4.1 制定施工测量安全作业指导书，并进行培训。
2.4.2 使用安全防护装备，确保人身安全。
2.4.3 严格按照相关安全规定进行操作，避免发生事故或损坏测量设备。
3.施工测量工作流程3.1 确定控制网3.1.1 利用全站仪或其他适当的测量工具，建立起控制点。
3.1.2 控制点的选取要满足测量精度要求，分布均匀且尽可能囊括整个建筑施工区域。
3.2 进行建筑物垂直测量3.2.1 按照建筑施工图纸上的标高要求，利用水准仪等测量仪器进行垂直测量。
3.2.2 测量人员需要仔细操作，确保准确性，并根据实际情况及时进行调整。
3.3 进行建筑物水平测量3.3.1 选取适当的测量方式，如全站仪或水准仪等，进行建筑物水平方向的测量。
3.3.2 测量过程中需要注意测量点的选择，保证测量结果的准确性。
3.4 进行建筑物尺寸测量3.4.1 利用测距仪、测角仪等测量工具进行建筑物尺寸的测量。
3.4.2 测量人员需要仔细操作，尽量减少误差，并根据实际情况进行修正和调整。
3.5 记录和汇总测量数据3.5.1 测量人员需准确记录每次测量的数据，并及时汇总。
居民小区测量方案
近年来，居民小区规模越来越大，配套设施越来越完善，因此，小区规划和建设变得越来越重要。
为了确保小区内各种设施建设的准确性和合理性，必须对小区进行测量。
本文将介绍居民小区测量的方案和步骤。
测量前准备
在进行小区测量之前，测量人员应做好以下工作：
1.应向小区物业或相关管理部门申请测量许可，并获得小区业主的同意；
2.确定测量目的和测量范围；
3.采购测量设备和工具；
4.安排测量人员并制定测量计划；
5.对测量相关法规和标准进行了解和学习。
测量步骤
第一步：准备工作
测量前，应对地图或建筑规划进行分析，确定需要测量的范围、测量点以及使用的测量仪器等。
第二步：进行测量
1.通过测量仪器进行快速测量，记录相关测量数据；
2.根据测量仪器的读数，计算出对应测量值；
3.针对复杂的地形或建筑物，可以使用高桩测量、三角测量等专业测量技术。
第三步：数据处理
在完成测量工作后，应对数据进行处理和分析。
通过对测量数据的精度分析，评估测量结果是否符合要求。
测量注意事项
1.测量人员应遵守相关测量标准和法规；
2.测量过程中应严格按照测量计划进行，不允许随意更改；
3.测量设备应定期检修，确保设备的精度和准确性；
4.每个测量点应取足够的测量数据，保证测量的准确性和稳定性。
总结
居民小区在建设过程中需要进行测量，以确保建设的准确性和合理性。
本文主要介绍了测量前的准备工作、测量的步骤和注意事项。
只有通过严谨的测量工作，才能将小区建设得更加合理和完善。
小区测量实施方案根据小区测量的实际情况，制定以下实施方案：1. 测量目的和意义：明确小区测量的目的是为了什么，以及测量结果的意义是什么。
可能的目的包括了解小区建筑物和道路的位置和尺寸、规划小区布局、更新小区地图等。
明确目的后，可以更有针对性地进行测量工作。
2. 测量范围和内容：明确需要测量的范围和内容，包括建筑物、道路、景观、设施等各个方面。
通过分项列出需要测量的事项，确保没有遗漏。
3. 测量方法和工具：选择适合的测量方法和工具进行测量工作。
常用的测量方法包括全站仪测量、GPS测量、平面测量等。
根据实际需要选择合适的工具，并确保测量精度能够满足要求。
4. 测量人员和时间安排：确定参与测量工作的人员，并根据测量范围和内容进行时间安排。
根据小区的大小和复杂程度，可能需要组建测量小组，确保测量工作的顺利进行。
5. 数据处理和结果呈现：测量完毕后，对测量数据进行处理和分析。
根据需要，可以制作测量图纸、标注地理信息、生成报告等。
确保测量结果的准确性和可视化展示。
6. 数据存储和管理：对测量数据进行存储和管理，建立相应的数据库或档案，便于后续使用和更新。
同时，加强数据的保密和安全防护，确保数据的完整性和可控性。
7. 沟通和协调：在测量实施过程中，与相关部门和业主进行及时沟通和协调，明确测量的目的和意义，征求意见和建议，增加工作的透明度和可操作性。
8. 质量控制和验收：制定相应的质量控制措施，确保测量工作的准确性和可靠性。
并在完成测量工作后进行验收，对测量结果进行审核和确认。
9. 安全与环保：在测量过程中，注重安全和环保工作，确保测量工作的顺利进行，减少对小区居民的影响，同时保护环境。
以上是小区测量的实施方案，通过合理的组织和安排，可确保测量工作的顺利进行，为小区管理和规划提供准确的数据支持。
住宅小区工程测量方案模板二、测量范围本次测量范围包括但不限于以下内容：1. 建筑结构测量：包括住宅楼层平面图、立面图、剖面图、结构图等的测量。
2. 土地测量：包括住宅小区周边土地的地形、地貌、地质等方面的测量。
3. 环境测量：包括住宅小区周边环境的道路、绿化、水系等方面的测量。
三、测量设备1. 全站仪：用于测量建筑结构的各个参数和尺寸。
2. GPS定位仪：用于测量土地和环境的位置和地理信息。
3. 激光测距仪：用于快速测量建筑结构和周边环境的距离和高度。
4. 软件：用于数据处理和生成测量报告。
四、测量流程1. 预备工作：确定测量范围和目标，准备好测量设备和人员。
2. 建筑结构测量：使用全站仪对建筑结构进行水平和垂直方向的测量，生成建筑结构图。
3. 土地测量：使用GPS定位仪对土地进行定位和测量，生成土地地形图。
4. 环境测量：使用激光测距仪对周边环境进行距离和高度的测量，生成环境图。
5. 数据处理：将测量数据导入软件进行处理，生成测量报告和测量图。
6. 报告编制：根据测量数据和图纸，编制测量报告和图纸。
五、质量控制1. 在测量过程中，严格按照测量标准和程序进行操作，确保测量结果的准确性和可靠性。
2. 在测量结束后，对测量数据和结果进行审核和校对，确保数据的正确性和完整性。
3. 测量报告和图纸的编制需要经过多次审核和改进，确保信息的清晰和准确。
六、安全措施1. 在测量过程中，严格遵守安全操作规程，确保设备和人员的安全。
2. 对于需要上高处进行测量的情况，提前制定安全方案和措施，确保操作安全。
七、人员安排1. 测量人员：包括测量工程师、测量人员。
2. 设备维护人员：负责设备的日常维护和保养。
八、测量报告1. 测量报告包括建筑结构测量、土地测量和环境测量的内容和结果。
2. 测量报告需清晰明了、准确无误。
3. 测量报告需在规定时间内提交给相关部门和单位。
九、总结住宅小区工程测量是确保建筑工程质量和安全的重要环节，需要严格按照规定标准和流程进行操作。
完整版住宅楼工程专项测量方案一、项目概况本项目为住宅楼工程，位于XX市XX区，建筑面积约为XXX平方米，总层数为XX层，预计建设周期为XX个月。
二、测量目的1.检查设计图纸与实际施工情况的一致性，确保施工质量符合设计要求。
2.确定建筑结构的几何尺寸和空间位置，为施工工艺提供准确的数据支持。
3.监测施工进度，及时发现并解决施工中的问题，确保工程进展顺利。
4.编制竣工验收报告，为工程的正常使用提供依据。
三、测量内容1.基坑测量：通过对基坑的尺寸、平整度、竖直度等进行测量，检查基坑开挖和回填情况是否符合要求。
2.主体结构测量：通过对楼层平面尺寸、高程、立柱垂直度、墙体垂直度等进行测量，检查主体结构的精度是否合格。
3.外墙水平度测量：通过对外墙的水平度进行测量，检查外墙是否存在倾斜、变形等情况。
4.屋面水平度测量：通过对屋面的水平度进行测量，检查屋面平整度是否满足要求。
5.楼梯测量：通过对楼梯的尺寸、坡度等进行测量，检查楼梯的安全性和符合设计要求。
6.门窗尺寸测量：通过对门窗的尺寸进行测量，检查门窗的安装质量是否合格。
7.室内格局测量：通过对室内格局的墙体尺寸、间距等进行测量，检查室内格局是否与设计图纸一致。
8.装修工程测量：通过对装修工程的平坦度、水平度、垂直度等进行测量，检查装修工程的质量是否符合要求。
9.绿化工程测量：通过对绿化工程的位置、数量等进行测量，检查绿化工程的布局和规模是否满足设计要求。
四、测量方法1.使用激光测距仪、全站仪等专业测量仪器进行测量。
2.在测量前，清理施工区域，确保测量点无障碍。
3.进行测量时，要保持稳定的姿势，减少人为误差的产生。
4.测量结果要进行整理和记录，准确计算出实际尺寸。
5.如果存在问题或偏差，及时与相关责任人沟通，并采取措施进行修复或调整。
五、测量频次1.基坑测量：每个施工阶段进行一次，包括开挖前、开挖后和回填结束时。
2.主体结构测量：每层楼施工完毕后进行一次，包括平面尺寸、高程等。
一、项目概述本项目为某市XX区开发商新建住宅小区测量工程，面积约100亩，总建筑面积约50万平方米，涉及工程量较大，需要高精度测量。
本工程方案将对该住宅小区进行详细测量和监测，为后续施工、规划和设计提供准确的数据支持。
二、项目背景1. 项目地理位置该住宅小区位于某市XX区，地处城市中心位置，交通便利，周边环境良好。
2. 建设规划该住宅小区总建筑面积约50万平方米，包括住宅楼、商业综合体、停车场等建筑物。
3. 施工要求本次测量工程要求精度高，数据准确，为后续施工、规划和设计提供可靠的基础数据。
三、工程内容1. 地形测量对整个住宅小区的地形进行测量，包括地面高差、地形起伏等，为后续规划设计提供地形数据支持。
2. 建筑测量对住宅小区内部建筑进行详细测量，包括建筑物的面积、高度、位置等，为后续施工提供详细数据支持。
3. 管线测量对道路、排水系统、供水系统等管线进行测量，包括位置、深度、材质等，为后续规划设计提供管线数据支持。
4. 监测测量对施工过程中的变位、沉降等进行监测测量，及时发现问题，采取相应措施。
5. 其他测量如通信线路、电力线路、绿化等其他相关数据的测量。
1. 仪器设备本工程将采用高精度测量仪器，包括全站仪、GPS定位仪、激光测距仪等，确保测量数据的精度和准确性。
2. 测量方法采用全站仪进行建筑物轮廓、地形等测量，GPS定位仪进行地理坐标定位，激光测距仪进行管线等详细测量。
3. 数据处理采用专业测绘软件对测量数据进行处理，生成详细的测量报告和图纸，确保数据的准确性和完整性。
五、质量控制1. 质量要求测量工程要求精度高、数据准确，确保测量数据符合规范和要求。
2. 施工过程控制对测量过程进行实时监测和控制，及时发现问题，采取相应措施处理。
3. 质量检测对测量数据进行严格的质量检测，确保数据准确性和完整性。
六、安全与环保措施1. 安全要求在进行测量工程过程中，严格遵守安全规定，确保人员和设备的安全。
西安铁路局华清路职工住宅小区
7号高层住宅楼
施
工
测
量
方
案
编制：
审核：
审批：
中铁一局集团建筑安装工程有限公司
西铁工程项目经理部
2011年10月
目录
一、工程概况 (2)
二、施工准备 (2)
三、主要施工方法 (3)
四、质量要求 (6)
五、质量保证措施 (7)
七、安全措施 (7)
附：西安铁路局华清路1-7职工住宅小区测量放线示意图（陕西大秦建设集团有限责任公司）
附图1：①轴轴线控制示意图
附图2：轴轴线控制示意图
西安市勘查测绘院引测高程成果表(西铁分局东站货场)
一、工程概况
本工程由西安铁路局职工住房建设指挥部开发建设，工程地点位于西安市东郊华清东路以北，万寿路与幸福北路北端。
本工程为地下一层，地上三十三层，局部裙房为地下一层，剪力墙结构,总建筑面积40070.62m2，建筑物高度96.20m.
二、编制依据
1《工程测量规范》(GB50026-93)
2《建筑工程施工测量规范》(DBJ01-21-95)
3《城市测量规范》(GJJ8-99)
4《建设工程监理规范》(GB50319-2000)
5施工组织设计
6设计图纸
7西安市勘查测绘院引测高程成果表(西铁分局东站货场)
8西安铁路局华清路职工1—7测量放线示意图（陕西大秦建设集团有限责任公司）
三、施工准备
1. 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括工程图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；
2. 认真熟悉工程图纸和洽商的有关内容，计算和核对各种构件的尺寸关系，确定主控制轴线明确放线顺序。
3. 检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲
突，及时发现问题，及时向有关人员反映。
4. 学习施工组织设计和各分项方案，掌握流水段的划分和施工顺序、进度计划，合理安排放线计划，及时准确无误的测设出工程所需要的各种线段和高程，更好的为工程服务。
5. 人员的组织，测量人员准备与分工。
放线员：由张金德负责测量放线工作。
验线员：由高述亮负责测量放线的检验工作。
6. 测量仪器工具准备：本工程配备全站仪、水准仪、激光经纬仪、激光水准仪等仪器进行测量。
四、主要施工方法
（一）控制网的建立（见西安铁路局1-7号楼测量放线示意图）（1）在建筑物周围 2m处建立轴线控制网，在东、西、南、北四个方向各设两个永久轴线控制桩，形成纵横交叉的轴线控制网。
（2）高程：将标高控制点引至该建筑物周边的永久建筑物上，此点作为建筑设计标高±0.000 的依据，用红漆三角符号标识。
（二）楼层轴线测设（见附图1、附图2）
（1）±0.000以上工程（内控法）：在建筑物内测设轴线控制点，采用激光水准仪向上引测。
（2）放线验收后将控制轴线引测至建筑物内，根据流水段的划分，在建筑物内做内控点（每一流水段4个内控点），该点埋设在2层相应通轴、通视偏离轴线1m/2m的位置，基准点的埋设采用100mm×100mm 钢板、钢针刻划﹢字线，钢板通过锚固筋与楼面钢筋焊牢，作为竖向轴
线投测的基准点，基准点周围严禁堆放杂物。
向上各层在相应位置留出150mm×150mm预留洞。
（3）竖向投测前，应对钢板基准点控制网进行校核，其精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
（4）高度每层允许偏差2mm，全高允许偏差5mm。
（5）轴线控制网的投测，先在底层基点处架设激光水准仪调校到准直状态后，打开电源，发射出和该点铅垂的可见光束，然后在上一层楼板开口处用接收靶接收。
用无线对讲机调校可见光斑直径达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接受靶处就可见到一个同心圆（光环），取其圆心作为向上的投测点，并将接收靶固定。
同样的办法投测下一个点，每一个施工段至少4个点。
控制轴线点投测至施工层后，应组成闭合图形，间距不得大于所用钢尺长度，作为距离及角度校核的依据。
（6）施工层放线时，先在结构平面上校核投测轴线，闭合后再测设细部轴线及其他细部位置线和控制线。
（三）高程测量
（1）基准点：BM1：412.872,BM2：409.269【见西安市勘查测绘院引测高程成果表(西铁分局东站货场)】
（2）竖向高程传递：在可通视的楼角以控制网的控制点为起始标高点，钢尺沿建筑物外墙从楼层上垂下量取该楼层高程，作为楼层的500mm 线、标高控制线的依据，并将该点导测至施工所需部位。
（3）楼层平面标高的测量：模板拆除后，将水准仪架在适当位置，
把建筑 500 线抄测在墙体侧面，弹出墨线作为顶板支模、圈梁、过梁、预留洞口内装修、水电安装的标高控制依据。
五、施工质量要求
（1）精度控制：每层竖向轴线引测偏差不大于2mm，全高竖向轴线偏差不大于5mm，标高每层偏差不大于±3mm全高不大于±10mm。
（2）测量方法要求：采用仪器测量的每个测回都必须做闭合检查，钢尺量距要以中间作为主控点向两端量取距离，使其减少累积误差。
（3）技术要求：熟悉图纸，按施工需要画出测量放线图，放线前清理作业面，弹出的墨线准确、清晰，保证主轴线路畅通无阻。
钢尺的使用要按照检定条件和方法进行量距。
（4）检定条件：标准温度20℃拉力为50N。
钢尺检验控制网时，必须对尺度进行温差修正。
六、质量保证措施
（1）激光经纬仪、水准仪、钢尺必须由法定检测部门检测合格，并有检测合格证。
使用时间必须在检测合格证的有效期时间内，否则不得使用。
（2）各种仪器、工具由专人管理，日常上锁保管，不得乱放，经常清理、保养，不得外借他人使用。
（3）测量放线人员必须经过培训，持证上岗。
（4）由测量质检员专职验线，放完楼层分段平面线及建筑水平500mm线后，首先自检，自检合格后画出平面示意图，填写报验单报质检组，由专职验线员验线合格后，再由质检组报监理检验审核。
（5）高程引测时，在三个不同位置引测，然后对这三个点的引测数据进行校核，无误后方可使用。
（6）控制网各点和水准点必须永久保护不受损坏以确保控制网准确，定期检查并每施工两层进行一次控制网的复核工作。
七、安全措施
（1）进入施工现场必须戴安全帽。
（2）在架子上空和洞口边作业施测时必须系好安全带。
（3）作业面清理干净，作业前必须检查作业面是否存在有不安全因素，有不安全因素必须排除。
（4）不得在施工现场嬉笑、追逐、打闹。
（5）严禁酒后作业或带病作业。
中铁一局集团建筑安装工程有限公司
西铁工程项目经理部
2011年10月11日。
