接地长宽比的设计对履带车辆行驶性能的影响

履带式车辆具有接地面积大、接地比压小、附着性能好、爬坡能力强、转弯半径小、跨沟越埂能力强等特点。

因此，在农业、工程建筑、现代军事等领域发挥着十分重要的作用。

履带式搬运车辆兼具行走和搬运两种功能，应用日益广泛。

本论文以无电梯楼层间或电梯最大承重低于所搬运物品质量的情况下实现搬运物品为背景，以车辆工程、机械设计与制造、等理论为基础，对履带式工作车辆的关键机构的设计方法、电机选用等共性问题进行了的研究。

调速方式：电动机调速（变功率），采用调压调速，转矩增大。

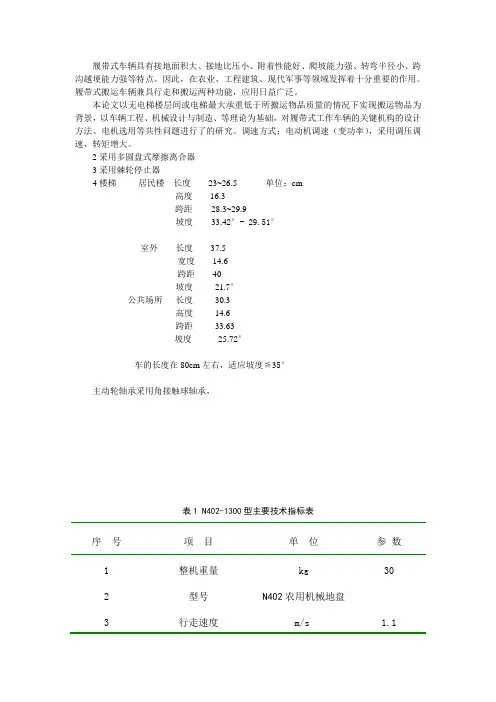

2采用多圆盘式摩擦离合器3采用棘轮停止器4楼梯居民楼长度23~26.5 单位：cm高度16.3跨距28.3~29.9坡度33.42°- 29.51°室外长度37.5宽度14.6跨距40坡度21.7°公共场所长度30.3高度14.6跨距33.63坡度25.72°车的长度在80cm左右，适应坡度≦35°主动轮轴承采用角接触球轴承，表1 N402-1300型主要技术指标表序号项目单位参数1 整机重量kg 302 型号N402农用机械地盘3 行走速度 m/s 1.14 爬坡能力0x5 接地比压kpa6 驱动轮动力半径mm7 发动机的功率马力8 履带高度mm9 底盘轴距mm10 底盘轨距mm11 履带板宽mm12 底盘高度mm履带行走装置有“四轮一带”（驱动轮，支重轮，导向轮，拖带轮或张紧轮，以及履带），张紧装置和缓冲弹簧，行走机构组成。

如图在驱动力矩Mq的作用下，使履带产生张力T，张力沿履带的驱动区段传到履带的支承区段，向后拉动履带，使支承区段所接触的土壤受到剪切，土壤剪切变形使履带发生滑转，同时，地面对履带支承区段产生向前的水平反力Fq又称为驱动力，当驱动力足以克服行走阻力时，支重轮就在履带上表画向前滚动，从而使车辆向前行驶。

4．张紧轮与导轨【5】张紧轮与导轨配合使用起引导履带运动方向、防止履带横向滑动、张紧履带到合适的位置、防止履带在工作中振跳等作用。

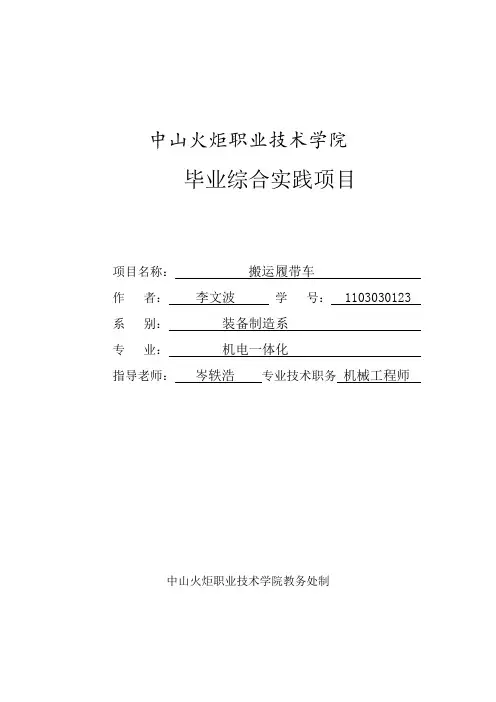

中山火炬职业技术学院毕业综合实践项目项目名称：搬运履带车作者：李文波学号： 1103030123 系别：装备制造系专业：机电一体化指导老师：岑轶浩专业技术职务机械工程师中山火炬职业技术学院教务处制摘要履带式车辆具有接地面积大、接地比压小、附着性能好、爬坡能力强、转弯半径小、跨沟越埂能力强等特点。

因此，在农业、工程建筑、现代军事等领域发挥着十分重要的作用。

履带式搬运车辆兼具行走和搬运两种功能，应用日益广泛。

本论文以无电梯楼层间或电梯最大承重低于所搬运物品质量的情况下实现搬运物品为背景，以车辆工程、机械设计与制造、等理论为基础，对履带式工作车辆的关键机构的设计方法、电机选用等共性问题进行了的研究。

本文主要研究内容包括：1、对履带式工作车辆的总体布局进行研究，分析了履带式工作车辆总体布局的方法和遵循的原则。

2、对与履带式车辆行走装置做了深入研究，设计出一种针对本履带车辆工作条件的行走机构及满足此履带车工作。

3、针对履带式搬运车辆兼具行走和搬运两种功能的特点，利用机械传动技术形成了履带式工作车辆行走系与传动系的设计方法。

关键词：履带式车辆电机驱动性能分析设计方法目录摘要 (2)第一章履带式工作车辆的总体布局及性能研究 (4)1.1引言 (4)1.2总体布局原则及形式 (4)1.2.1总体布局的原则 (4)1.2.2总体布局的形式 (5)1.3电机履带式车量的总体布局 (5)1.4履带式车辆的机动性能分析 (6)1.4.1直线行驶分析 (6)1.4.2爬坡行驶的受力分析 (8)1.5本章小结 (10)2.1引言 (11)2.2行走系设计 (11)2.2.1行走系的组成 (11)2.2.2行走装置工作参数确定 (12)2.2.3行走系关键零部件的设计 (12)2.3本章小结 (14)第三章台车架的设计及有限元分析 (14)3.1引言 (14)3.2.1车架与履带带轮保持架 (15)3.2.2车架的整体结构 (15)3.3有限元分析方法基本理论 (15)3.4台车架的有限元静力分析 (16)3.4.1台车架有限元计算模型的建立 (16)3.5本章小结 (16)结论 (17)致谢 (17)参考文献 (18)中文摘要履带式车辆具有接地面积大、接地比压小、附着性能好、爬坡能力强、转弯半径小、跨沟越埂能力强等特点。

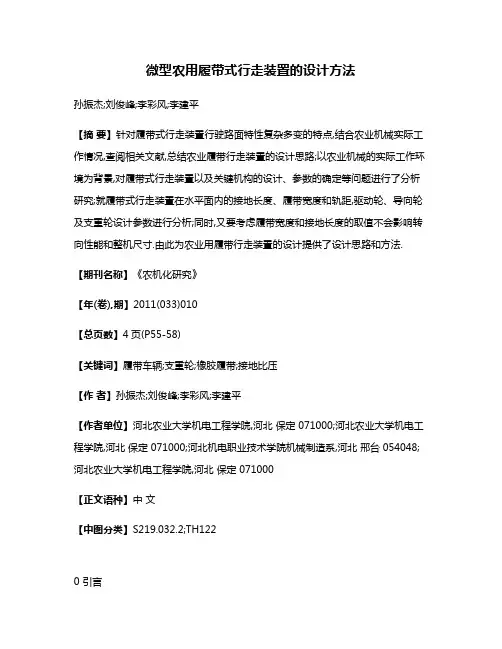

微型农用履带式行走装置的设计方法孙振杰;刘俊峰;李彩风;李建平【摘要】针对履带式行走装置行驶路面特性复杂多变的特点,结合农业机械实际工作情况,查阅相关文献,总结农业履带行走装置的设计思路;以农业机械的实际工作环境为背景,对履带式行走装置以及关键机构的设计、参数的确定等问题进行了分析研究;就履带式行走装置在水平面内的接地长度、履带宽度和轨距,驱动轮、导向轮及支重轮设计参数进行分析;同时,又要考虑履带宽度和接地长度的取值不会影响转向性能和整机尺寸.由此为农业用履带行走装置的设计提供了设计思路和方法.【期刊名称】《农机化研究》【年(卷),期】2011(033)010【总页数】4页(P55-58)【关键词】履带车辆;支重轮;橡胶履带;接地比压【作者】孙振杰;刘俊峰;李彩风;李建平【作者单位】河北农业大学机电工程学院,河北保定 071000;河北农业大学机电工程学院,河北保定 071000;河北机电职业技术学院机械制造系,河北邢台 054048;河北农业大学机电工程学院,河北保定 071000【正文语种】中文【中图分类】S219.032.2;TH1220 引言履带式车辆具有接地面积大、接地比压小、附着性能好、爬坡能力强、转弯半径小及跨沟越埂能力强等优点，多数用于复杂地形车辆。

履带式行走装置广泛用于工程机械和农业机械等野外作业车辆，工作条件相对恶劣，要求该机构具有足够的刚度和强度、良好的行进和转向功能[1]。

现针对农业实际需要设计一种适合果园环境使用的履带式行走机械。

1 履带式行走装置的结构履带式行走装置一般由履带、驱动轮、导向轮、支重轮、托带轮和张紧装置构成。

履带与其所绕过的驱动轮、导向轮、支重轮和托带轮组成所谓的“四轮一带”，其结构如图1所示。

图1 履带式行走机构示意图Fig.1 Sketch of track walking履带式行走装置由连接回转支承装置的行走支架通过支重轮和履带将载荷传至地面，履带呈封闭环绕过驱动轮和导向轮。

关于坦克履带的知识，你知道的并不多！坦克的“无限轨道”——履带坦克之所以能爬陡坡，越宽壕，涉深水，克垂壁，穿沼泽，过田野，驰骋战场无所阻挡，是因为它有两条特殊的履带，人们常称之为坦克的“无限轨道”或坦克“自带的路”。

然而，人们最初研制的坦克，是沿用了农用履带式拖拉机的履带。

1915年，英国研制的“小游民”坦克沿用了美国“布劳克”拖拉机的履带。

1916年，法国研制的“施纳德”和“圣沙蒙”坦克沿用了美国“霍尔特”拖拉机的履带。

履带进入坦克史至今已近90个春秋，今天的履带，无论其结构形式还是材料、加工等都在不断地丰富坦克宝库，履带已经发展成为可以经历战争考验的坦克“无限轨道”。

履带是由主动轮驱动、围绕着主动轮、负重轮、诱导轮和托带轮的柔性链环。

履带由履带板和履带销等组成。

履带销将各履带板连接起来构成履带链环。

履带板的两端有孔，与主动轮啮合，中部有诱导齿，用来规正履带，并防止坦克转向或侧倾行驶时履带脱落，在与地面接触的一面有加强防滑筋（简称花纹），以提高履带板的坚固性和履带与地面的附着力。

主动轮是个主动件，它由轮毂、齿圈、带齿垫圈、锥齿杯、固定螺帽和止动螺栓组成。

它通过齿轮和履带啮合，将侧减速器传来的动力传给履带而使坦克运动。

诱导轮是个从动轮，用来诱导和支撑履带，并与履带调整器一起调整履带的松紧程度。

它由轮毂、轮盘、滚珠轴承、轮轴盖、固定螺帽、双排滚珠轴承、支撑杯和回绕挡油盖等组成。

托带轮主要用来托着上支履带，没有这种托带轮，履带就会发生撞击。

托带轮轴的一端，牢固地固定在车体上。

由于托带轮直径比负重轮小，其轴承的转速却高得多，然而它只支撑上支履带，即履带重量的1/3，以减少履带的振荡。

履带调整器用来调整履带的松紧度。

它由支架、曲臂、轴套、蜗轮、蜗杆、螺杆、摩檫片和衬套等组成。

履带的张紧程度对坦克行驶和履带寿命有较大影响。

履带过紧或过松都不好。

不同的使用环境要求履带有着不同的松紧度。

如在坚硬路面上行驶，应将履带张得紧些；在沙漠地区行驶则应将履带张得松些。

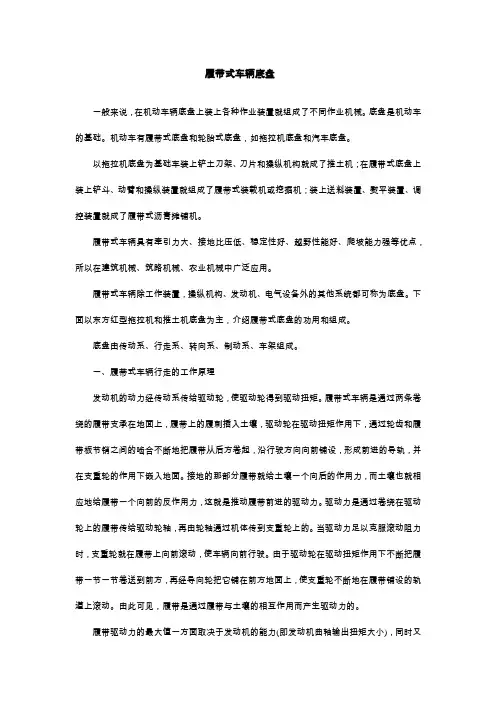

履带式车辆底盘一般来说，在机动车辆底盘上装上各种作业装臵就组成了不同作业机械。

底盘是机动车的基础。

机动车有履带式底盘和轮胎式底盘，如拖拉机底盘和汽车底盘。

以拖拉机底盘为基础车装上铲土刀架、刀片和操纵机构就成了推土机；在履带式底盘上装上铲斗、动臂和操纵装臵就组成了履带式装载机或挖掘机；装上送料装臵、熨平装臵、调控装臵就成了履带式沥青摊铺机。

履带式车辆具有牵引力大、接地比压低、稳定性好、越野性能好、爬坡能力强等优点，所以在建筑机械、筑路机械、农业机械中广泛应用。

履带式车辆除工作装臵，操纵机构、发动机、电气设备外的其他系统都可称为底盘。

下面以东方红型拖拉机和推土机底盘为主，介绍履带式底盘的功用和组成。

底盘由传动系、行走系、转向系、制动系、车架组成。

一、履带式车辆行走的工作原理发动机的动力经传动系传给驱动轮，使驱动轮得到驱动扭矩。

履带式车辆是通过两条卷绕的履带支承在地面上，履带上的履刺插入土壤，驱动轮在驱动扭矩作用下，通过轮齿和履带板节销之间的啮合不断地把履带从后方卷起，沿行驶方向向前铺设，形成前进的导轨，并在支重轮的作用下嵌入地面。

接地的那部分履带就给土壤一个向后的作用力，而土壤也就相应地给履带一个向前的反作用力，这就是推动履带前进的驱动力。

驱动力是通过卷绕在驱动轮上的履带传给驱动轮轴，再由轮轴通过机体传到支重轮上的。

当驱动力足以克服滚动阻力时，支重轮就在履带上向前滚动，使车辆向前行驶。

由于驱动轮在驱动扭矩作用下不断把履带一节一节卷送到前方，再经导向轮把它铺在前方地面上，使支重轮不断地在履带铺设的轨道上滚动。

由此可见，履带是通过履带与土壤的相互作用而产生驱动力的。

履带驱动力的最大值一方面取决于发动机的能力(即发动机曲轴输出扭矩大小)，同时又受履带与土壤间附着条件的限制。

履带的滚动阻力是由土壤垂直方向的变形和行走系各机件的相互摩擦作用而形成的。

设法减小滚动阻力和改善附着性能，可增加车辆的牵引力。

二、传动系东方红75型拖拉机传动系由离合器、万向传动装臵、变速箱、后桥最终传动、动力输出轴等部分组成。

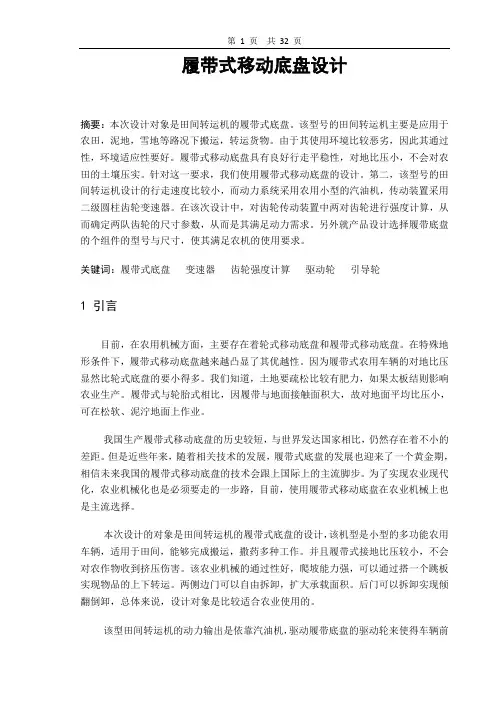

履带式移动底盘设计摘要：本次设计对象是田间转运机的履带式底盘。

该型号的田间转运机主要是应用于农田，泥地，雪地等路况下搬运，转运货物。

由于其使用环境比较恶劣，因此其通过性，环境适应性要好。

履带式移动底盘具有良好行走平稳性，对地比压小，不会对农田的土壤压实。

针对这一要求，我们使用履带式移动底盘的设计。

第二，该型号的田间转运机设计的行走速度比较小，而动力系统采用农用小型的汽油机，传动装置采用二级圆柱齿轮变速器。

在该次设计中，对齿轮传动装置中两对齿轮进行强度计算，从而确定两队齿轮的尺寸参数，从而是其满足动力需求。

另外就产品设计选择履带底盘的个组件的型号与尺寸，使其满足农机的使用要求。

关键词：履带式底盘变速器齿轮强度计算驱动轮引导轮1 引言目前，在农用机械方面，主要存在着轮式移动底盘和履带式移动底盘。

在特殊地形条件下，履带式移动底盘越来越凸显了其优越性。

因为履带式农用车辆的对地比压显然比轮式底盘的要小得多。

我们知道，土地要疏松比较有肥力，如果太板结则影响农业生产。

履带式与轮胎式相比，因履带与地面接触面积大，故对地面平均比压小，可在松软、泥泞地面上作业。

我国生产履带式移动底盘的历史较短，与世界发达国家相比，仍然存在着不小的差距。

但是近些年来，随着相关技术的发展，履带式底盘的发展也迎来了一个黄金期，相信未来我国的履带式移动底盘的技术会跟上国际上的主流脚步。

为了实现农业现代化，农业机械化也是必须要走的一步路，目前，使用履带式移动底盘在农业机械上也是主流选择。

本次设计的对象是田间转运机的履带式底盘的设计，该机型是小型的多功能农用车辆，适用于田间，能够完成搬运，撒药多种工作。

并且履带式接地比压较小，不会对农作物收到挤压伤害。

该农业机械的通过性好，爬坡能力强，可以通过搭一个跳板实现物品的上下转运。

两侧边门可以自由拆卸，扩大承载面积。

后门可以拆卸实现倾翻倒卸，总体来说，设计对象是比较适合农业使用的。

该型田间转运机的动力输出是依靠汽油机，驱动履带底盘的驱动轮来使得车辆前进的，所以整个底盘的关键问题是如何选择合适的变速箱的传动比。

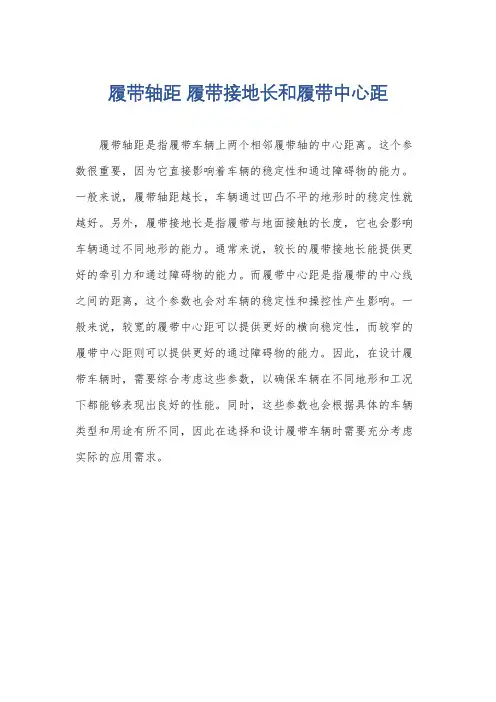

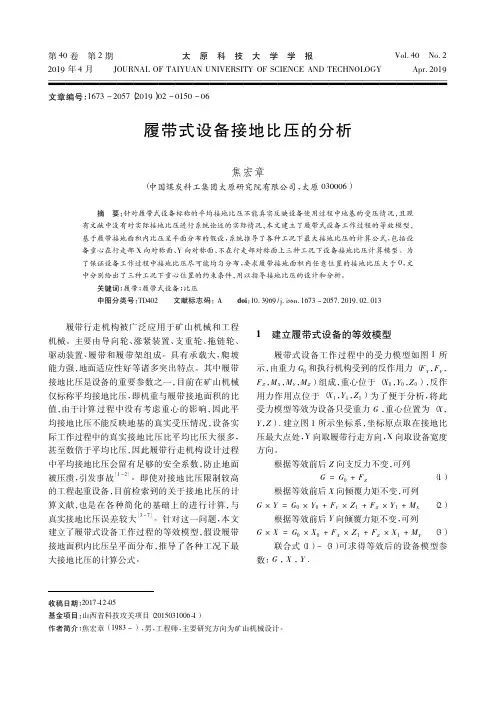

履带轴距履带接地长和履带中心距
履带轴距是指履带车辆上两个相邻履带轴的中心距离。

这个参数很重要，因为它直接影响着车辆的稳定性和通过障碍物的能力。

一般来说，履带轴距越长，车辆通过凹凸不平的地形时的稳定性就越好。

另外，履带接地长是指履带与地面接触的长度，它也会影响车辆通过不同地形的能力。

通常来说，较长的履带接地长能提供更好的牵引力和通过障碍物的能力。

而履带中心距是指履带的中心线之间的距离，这个参数也会对车辆的稳定性和操控性产生影响。

一般来说，较宽的履带中心距可以提供更好的横向稳定性，而较窄的履带中心距则可以提供更好的通过障碍物的能力。

因此，在设计履带车辆时，需要综合考虑这些参数，以确保车辆在不同地形和工况下都能够表现出良好的性能。

同时，这些参数也会根据具体的车辆类型和用途有所不同，因此在选择和设计履带车辆时需要充分考虑实际的应用需求。

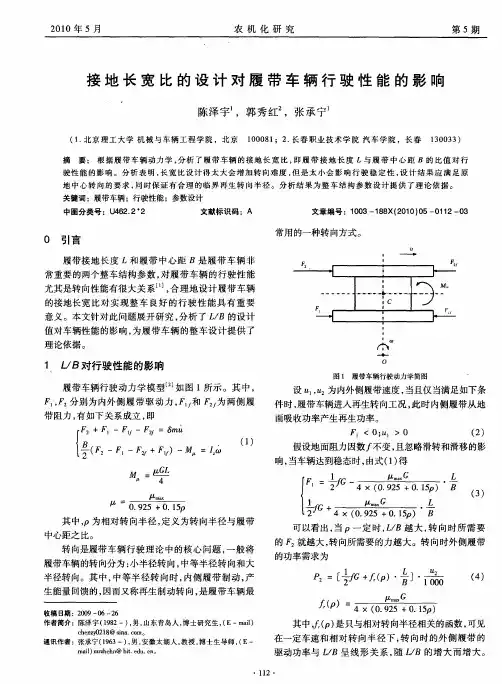

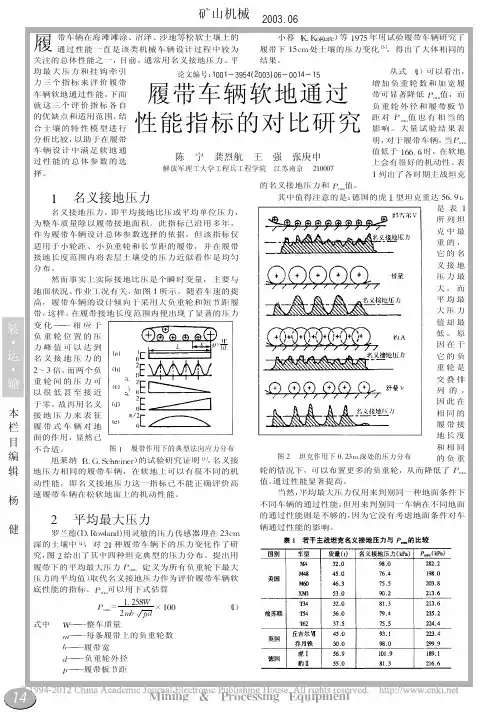

履带结构设计与参数对车辆性能的影响摘要：根据履带车辆动力学, 分析了履带车辆的接地长宽比, 即履带接地长度与履带中心距的比值对行驶性能的影响。

分析表明，接地面积一定时，长而窄履带比短而宽的履带行驶阻力要小；当履带接地面积相同时，长而窄履带比短而宽的履带有更大的切向牵引力；长宽比设计得太大会增加转向难度, 但是太小会影响行驶稳定性, 设计结果应满足原地中心转向的要求, 同时保证有合理的临界再生转分析结果为整车结构参数设计提供了理论依据。

关键词：履带车辆; 行驶性能; 参数设计中图分类号： u491.2+55 文献标识码： a 文章编号：crawler structure design also parameters on the vehicle performance impactabstract: according to analysis of caterpillar vehicle dynamics, the caterpillar vehicles grounding aspect ratio, namely the crawler grounding length l and crawler center distance of driving the ratio of b properties. analysis shows that certain grounding area, long and narrow than shorter and wider track the crawler driving resistance to small; when the crawler diam-eter grounding area, long and narrow than shorter and wider track the crawler have greater tangential traction; the aspect ratio design too congress too difficult, but increased to affect the driving stability, the designresult should satisfy the requirements of in-situ center steering, while guaranteeing that have reasonable critical regeneration turn analysis results of vehicle structure provides theoretical basis for designing parameters. keywords: caterpillar vehicles; driving performance; parameter design1. 对车辆外部滚动阻力的影响履带接地长度l和履带中心距b是履带车辆非常重要的两个整车结构参数, 对履带车辆的行驶性能尤其是转向性能有很大关系 , 合理地设计履带车辆的接地长宽比对实现整车良好的行驶性能具有重要意义。
