电液比例溢流阀的工作原理电液比例溢流阀是一种常用的液压控制元件，通过调节流体的流量来控制液压系统的工作压力。
它的工作原理可以简单描述为：当输入信号改变时，通过调节溢流口的开启程度，控制流体的流量，从而实现对系统压力的调节。
电液比例溢流阀由比例电磁阀和溢流阀两部分组成。
比例电磁阀的作用是根据输入信号的大小，控制溢流阀的开启程度。
而溢流阀则根据比例电磁阀的控制，调节流体的流量。
当输入信号为最小值时，比例电磁阀关闭，溢流阀完全关闭，流体无法通过溢流口流回油箱，此时液压系统的压力最大。
当输入信号逐渐增大时，比例电磁阀逐渐开启，使得溢流阀的开启口径增大，流体流经溢流口的流量也随之增加。
这样，液压系统的压力逐渐减小。
需要注意的是，电液比例溢流阀的开启程度与输入信号的大小是成比例的，即输入信号越大，开启程度越大，流量也越大。
这样，通过调整输入信号的大小，可以精确地控制液压系统的工作压力。
电液比例溢流阀的工作原理基于流量调节的原理。
当溢流阀开启时，一部分流体会从溢流口流回油箱，从而减小液压系统的工作压力。
而当溢流阀关闭时，流体无法通过溢流口流回油箱，液压系统的工作压力达到最大值。
通过比例电磁阀的控制，可以调节溢流阀的开启程度，从而控制流体的流量，进而控制液压系统的工作压力。
在实际应用中，电液比例溢流阀具有很大的灵活性和精确性。
它可以根据不同的工况要求，通过调整输入信号的大小，实现对液压系统的精确控制。
同时，它还可以与其他液压元件组合使用，实现更复杂的液压控制功能。
总结来说，电液比例溢流阀的工作原理是通过比例电磁阀控制溢流阀的开启程度，从而调节流体的流量，进而控制液压系统的工作压力。
它的优点是灵活性和精确性高，可以根据实际需求进行精确控制，并与其他液压元件组合使用。
在液压系统中起到了重要的作用。
电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。
阀芯位移也可以以机械、液压或电形式进行反馈。
电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。
近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。
它出现对移动式液压机械整体技术水平提升具有重要意义。
特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。
2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。
工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是滑阀式比例阀（spool proportional valve）。
螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。
常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。
利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。
可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。
四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。
滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。
电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反馈比例伺服操作和负载传感等先进控制手段。

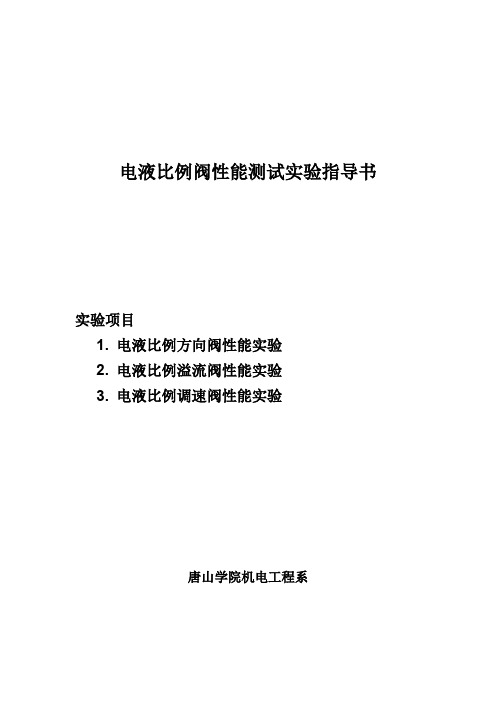

电液比例阀性能测试实验指导书实验项目1. 电液比例方向阀性能实验2. 电液比例溢流阀性能实验3. 电液比例调速阀性能实验唐山学院机电工程系实验一电液比例溢流阀性能测试一、实验液压原理图二、液压元件配置1－变量叶片泵2－先导式溢流阀3－电磁阀4－电液流量伺服阀2FRE6~20/10QM5－蓄能器6－被试阀电液比例溢流阀DBETR-10B/80M7、8－压力传感器9－加载用节流截止阀10－流量传感器11、12－截止阀13－压力表三、实验内容1、稳态压力控制特性测试测试阀控制电流与阀输出压力之间关系，画特性曲线，计算死区、滞环、非线性度。
2、稳态负载特性（压力-流量特性）测试控制输入电流、输出压力、负载干扰（流量）之间关系。
3、输入信号阶跃响应测试（选做）测试阀输出压力相对一定幅值输入电信号阶跃变化的过渡过程响应特性，画特性曲线，计算滞后时间、上升时间、过渡过程时间等。
4、频率响应特性测试测试阀对一组不同频率的等幅正弦输入信号的响应特性，画频响特性曲线（博德图），算幅频宽、相频宽。
四、实验方法●测试电回路接线操作：1）压力传感器－把P A、P B压力传感器信号线分别扦入控制面板上的模拟信号输入口1、2口。
2）电液比例溢流阀－把比例溢流阀电磁铁A线圈扦入比例溢流阀放大器电磁铁A扦座上，位移传感器信号线扦入放大器的阀蕊反馈扦座。
比例溢流阀放大器输入测试信号、输出测试信号用四蕊测试线分别扦入控制面板上的模拟信号输入口5、6口上，差动信号输入信号用二蕊测试线扦入控制面板上的模拟信号输出口1口上。
转换开关转入自动位置。
3）电液比例流量阀－把比例流量阀电磁铁A线圈扦入比例流量阀放大器电磁铁A扦座上，位移传感器信号线扦入放大器的阀蕊反馈扦座。
电液比例流量阀放大器差动输入信号号用二蕊测试线分别扦入控制面板上的模拟信号输出口2口上。
转换开关转入自动位置。
4）流量传感器－把大流量传感器、小流量传感器信号线分别扦入控制面板上的脉冲信号输入口1、2口上（模拟输入信号分别9、10通道）。
比例积分阀的原理 1.电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。
阀芯位移也可以以机械、液压或电形式进行反馈。
电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。
近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。
它出现对移动式液压机械整体技术水平提升具有重要意义。
特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。
2工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。
工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screw in ca rtrid ge pr oport ional valv e），另一类是滑阀式比例阀（s poolpropo rtion al va lve）。
螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。
常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。
利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。
电液比例阀详细资料区前言现代工业的不断发展对液压阀在自动化、精度、响应速度方面提出了愈来愈高的要求，传统的开关型或定值控制型液压阀已不能满足要求，电液伺服阀因此而发展起来，其具有控制灵活、精度高、快速性好等优点。
而电液比例阀是在电液伺服技术的基础上，对伺服阀进行简化而发展起来的。
电液比例阀与伺服阀相比虽在性能方面还有一定差距, 但其抗污染能力强，结构简单，形式多样，制造和维护成本都比伺服阀低，因此在液压设备的液压控制系统应用越来越广泛。
今天，一个国家的电液比例技术发展程度将从一个侧面反映该国的液压工业技术水平，因此各发达国家都非常重视发展电液比例技术。
我国在电液比例技术方面，目前已有几十种品种、规格的产品，年生产规模不断扩大，但总的看，我国电液比例技术与国际水平比有较大差距，主要表现在：缺乏主导系列产品，现有产品型号规格杂乱，品种规格不全，并缺乏足够的工业性试验研究，性能水平较低，质量不稳定，可靠性较差，以及存在二次配套件的问题等，都有碍于该项技术进一步地扩大应用，急待尽快提高。
电液比例阀概述电液比例阀是以传统的工业用液压控制阀为基础，采用模拟式电气-机械转换装置将电信号转换为位移信号，连续地控制液压系统中工作介质的压力、方向或流量的一种液压元件。
此种阀工作时，阀内电气-机械转换装置根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出。
阀芯位移可以以机械、液压或电的形式进行反馈。
当前，电液比例阀在工业生产中获得了广泛的应用。
电液比例阀的特点与分类比例阀把电的快速性、灵活性等优点与液压传动力量大的优点结合起来，能连续地、按比例地控制液压系统中执行元件运动的力、速度和方向，简化了系统，减少了元件的使用量，并能防止压力或速度变换时的冲击现象。
比例阀主要用在没有反馈的回路中，对有些场合，如进行位置控制或需要提高系统的性能时，电液比例阀也可作为信号转换与放大元件组成闭环控制系统。
电液比例阀现代工业的不断发展对液压阀在自动化、精度、响应速度方面提出了愈来愈高的要求，传统的开关型或定值控制型液压阀已不能满足要求，电液伺服阀因此而发展起来，其具有控制灵活、精度高、快速性好等优点。
而电液比例阀是在电液伺服技术的基础上，对伺服阀进行简化而发展起来的。
电液比例阀与伺服阀相比虽在性能方面还有一定差距, 但其抗污染能力强，结构简单，形式多样，制造和维护成本都比伺服阀低，因此在液压设备的液压控制系统应用越来越广泛。
今天，一个国家的电液比例技术发展程度将从一个侧面反映该国的液压工业技术水平，因此各发达国家都非常重视发展电液比例技术。
我国在电液比例技术方面，目前已有几十种品种、规格的产品，年生产规模不断扩大，但总的看，我国电液比例技术与国际水平比有较大差距，主要表现在：缺乏主导系列产品，现有产品型号规格杂乱，品种规格不全，并缺乏足够的工业性试验研究，性能水平较低，质量不稳定，可靠性较差，以及存在二次配套件的问题等，都有碍于该项技术进一步地扩大应用，急待尽快提高。
1电液比例阀概述电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
阀芯位移也可以以机械、液压或电的形式进行反馈。
由于电液比例阀具有形式种类多样、容易组成使用电气及计算机控制的各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，因此应用领域日益拓宽。
近年研发生产的插装式比例阀和比例多路阀充分考虑到工程机械的使用特点，具有先导控制、负载传感和压力补偿等功能。
它的出现对移动式液压机械整体技术水平的提升具有重要意义。
特别是在电控先导操作、无线遥控和有线遥控操作等方面展现了其良好的应用前景。
2电液比例阀的特点与分类比例阀把电的快速性、灵活性等优点与液压传动力量大的优点结合起来，能连续地、按比例地控制液压系统中执行元件运动的力、速度和方向，简化了系统，减少了元件的使用量，并能防止压力或速度变换时的冲击现象。
电液比例阀性能测试实验指导书实验项目1. 电液比例方向阀性能实验2. 电液比例溢流阀性能实验3. 电液比例调速阀性能实验唐山学院机电工程系实验一电液比例溢流阀性能测试一、实验液压原理图二、液压元件配置1－变量叶片泵2－先导式溢流阀3－电磁阀4－电液流量伺服阀2FRE6~20/10QM5－蓄能器6－被试阀电液比例溢流阀DBETR-10B/80M7、8－压力传感器9－加载用节流截止阀10－流量传感器11、12－截止阀13－压力表三、实验内容1、稳态压力控制特性测试测试阀控制电流与阀输出压力之间关系，画特性曲线，计算死区、滞环、非线性度。
2、稳态负载特性（压力-流量特性）测试控制输入电流、输出压力、负载干扰（流量）之间关系。
3、输入信号阶跃响应测试（选做）测试阀输出压力相对一定幅值输入电信号阶跃变化的过渡过程响应特性，画特性曲线，计算滞后时间、上升时间、过渡过程时间等。
4、频率响应特性测试测试阀对一组不同频率的等幅正弦输入信号的响应特性，画频响特性曲线（博德图），算幅频宽、相频宽。
四、实验方法●测试电回路接线操作：1）压力传感器－把P A、P B压力传感器信号线分别扦入控制面板上的模拟信号输入口1、2口。
2）电液比例溢流阀－把比例溢流阀电磁铁A线圈扦入比例溢流阀放大器电磁铁A扦座上，位移传感器信号线扦入放大器的阀蕊反馈扦座。
比例溢流阀放大器输入测试信号、输出测试信号用四蕊测试线分别扦入控制面板上的模拟信号输入口5、6口上，差动信号输入信号用二蕊测试线扦入控制面板上的模拟信号输出口1口上。
转换开关转入自动位置。
3）电液比例流量阀－把比例流量阀电磁铁A线圈扦入比例流量阀放大器电磁铁A扦座上，位移传感器信号线扦入放大器的阀蕊反馈扦座。
电液比例流量阀放大器差动输入信号号用二蕊测试线分别扦入控制面板上的模拟信号输出口2口上。
转换开关转入自动位置。
4）流量传感器－把大流量传感器、小流量传感器信号线分别扦入控制面板上的脉冲信号输入口1、2口上（模拟输入信号分别9、10通道）。
电液比例溢流阀的工作原理
电液比例溢流阀是一种常见的液压元件，它通过控制液压系统中的流量来实现对液压执行元件的控制。
它是利用电磁阀和液压阀相结合的一种技术，可以根据电信号的大小来控制液压系统中的流量大小。
电液比例溢流阀的工作原理可以简单描述为：当控制电压信号作用于电磁阀时，电磁阀会打开或关闭，从而改变液压阀的开度。
液压阀的开度决定了液压系统中流过的流量大小。
当电磁阀打开时，液压阀开度增大，流过的流量也相应增大；当电磁阀关闭时，液压阀开度减小，流过的流量也相应减小。
通过不断调节电磁阀的开闭状态，就可以实现对液压系统中流量的精确控制。
电液比例溢流阀的核心部件是电磁阀和液压阀。
电磁阀通常由铁芯、线圈、阀芯和弹簧等组成。
当控制电压信号作用于线圈时，电磁阀的铁芯会受到电磁力的作用，从而使阀芯打开或关闭。
液压阀由阀芯和阀座组成，当阀芯向开口方向移动时，流经阀座的液体流量增大；当阀芯向关闭方向移动时，流经阀座的液体流量减小。
通过调节阀芯的位置，就可以实现对流量的调节。
电液比例溢流阀广泛应用于工程机械、冶金设备、船舶、航空航天等领域。
它具有以下几个特点：
1. 精确控制：电液比例溢流阀可以根据电信号的大小来控制液压系
统中的流量大小，具有精确的控制性能。
2. 灵活性：电液比例溢流阀可以根据实际需要对流量进行调节，适应不同工况的要求。
3. 高效性：电液比例溢流阀的控制方式可以实现对系统流量的准确控制，从而提高系统的工作效率。
4. 可靠性：电液比例溢流阀采用了先进的电磁阀和液压阀技术，具有较高的可靠性和稳定性。
总结起来，电液比例溢流阀通过控制液压系统中的流量来实现对液压执行元件的精确控制。
它具有精确控制、灵活性、高效性和可靠性等特点，广泛应用于各个领域。
随着科技的不断进步，电液比例溢流阀的性能将会不断提升，为液压系统的控制提供更加可靠和高效的解决方案。
