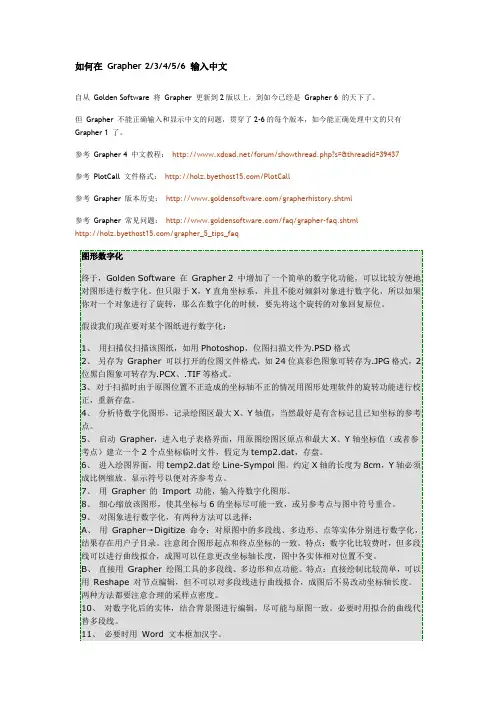

如何在 Grapher 2/3/4/5/6 输入中文

自从 Golden Software 将 Grapher 更新到2版以上，到如今已经是 Grapher 6 的天下了。

但 Grapher 不能正确输入和显示中文的问题，贯穿了2-6的每个版本，如今能正确处理中文的只有

Grapher 1 了。

参考 Grapher 4 中文教程： /forum/showthread.php?s=&threadid=39437

参考 PlotCall 文件格式： /PlotCall

参考 Grapher 版本历史： /grapherhistory.shtml

参考 Grapher 常见问题： /faq/grapher-faq.shtml

/grapher_5_tips_faq

图形数字化

终于，Golden Software 在 Grapher 2 中增加了一个简单的数字化功能，可以比较方便地对图形进行数字化。但只限于X，Y直角坐标系，并且不能对倾斜对象进行数字化，所以如果你对一个对象进行了旋转，那么在数字化的时候，要先将这个旋转的对象回复原位。

假设我们现在要对某个图纸进行数字化：

1、 用扫描仪扫描该图纸，如用Photoshop，位图扫描文件为.PSD格式

2、 另存为 Grapher 可以打开的位图文件格式，如24位真彩色图象可转存为.JPG格式，2位黑白图象可转存为.PCX、.TIF等格式。

3、 对于扫描时由于原图位置不正造成的坐标轴不正的情况用图形处理软件的旋转功能进行校正，重新存盘。

4、 分析待数字化图形，记录绘图区最大X、Y轴值，当然最好是有含标记且已知坐标的参考点。

5、 启动 Grapher，进入电子表格界面，用原图绘图区原点和最大X、Y轴坐标值（或者参考点）建立一个2个点坐标临时文件，假定为temp2.dat，存盘。

6、 进入绘图界面，用temp2.dat绘Line-Sympol图。约定X轴的长度为8cm，Y轴必须成比例缩放。显示符号以便对齐参考点。

作业一、利用Grapher绘制粒度概率图

绘制步骤简述：

（1）准备绘图数据：

《粒度》，格式均为excel

（2）生成散点图

“图形”→“基础图”→“散点图”→《粒度》→确定，创建得到散点图

（3）散点图数据列匹配

“对象管理器”中，“线条图/散点图1”→“属性管理器”中，“图版”→指定X、Y列对应的数据列（本图X列选择对应B列Φ值列，Y列对应C列该层位的累计概率数值列）

（4）修改属性

“对象管理器”中，“Y轴1”→“属性管理器”中，“数轴”→“轴的比例尺”选择“概率(标注的%)”

（5）坐标轴的修饰

“对象管理器”中，“Y轴1”→“属性管理器”→“数轴”，设置Y轴长度；“刻度线”，设置Y轴主辅刻度线的朝向、样式、长度、颜色、粗细（宽度）；“刻度标注”，设置Y轴主辅刻度值的字体、颜色、大小（点阵）、粗细；“线条”，设置Y轴刻度轴的样式、颜色、粗细（宽度）、尾端端点样式

设置“X轴1”时同理

（6）散点符号的修饰

“对象管理器”中，“线条图/散点图1”→“属性管理器”中，“符号”→设置符号的样式、大小、前景颜色、边框样式颜色

（7）添加文字、手绘直线及美化 “绘制”→“文本”→输入文字，设置字体、颜色、大小和风格；

“绘制”→“多线段”→起点处单击，终点处双击，顺粒度趋势确定分段直线→双击线条，设置样式、颜色、粗细（宽度）；

调位置

作业二、利用Grapher绘制岩矿成分三角图

绘制步骤简述：

（1）准备绘图数据：

《岩矿组分》，格式均为excel

（2）生成三角图

“图形”→“专业图”→“三角散点图”→《岩矿组分》→确定，创建得到三角图

（3）三角图数据列匹配

“对象管理器”中，“三角图1”→“属性管理器”中，“图版”→指定X、Y、Z列对应的数据列（本图X列选择对应I列“岩屑含量”，Y列对应E列“长石”，Z列对应“石英”）

（4）坐标轴的修饰

“对象管理器”中，“Z Axis”→“属性管理器”→“数轴”，设置Z轴长度和标题；“网格线”，只选择“在主刻度上”，另设置网格线的样式、长度、颜色、粗细（宽度）；“刻度线”，设置Z轴主辅刻度线的朝向、间隔、样式、长度、颜色、粗细（宽度）；“刻度标注”，设置Z轴主辅刻度值的字体、颜色、大小（点阵）、粗细；“线条”，设置Z轴刻度轴的样式、颜色、粗细（宽度）、尾端端点样式

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

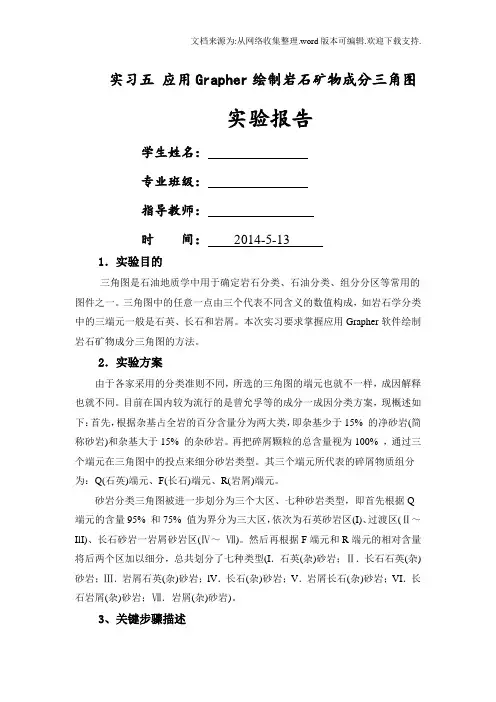

实习五 应用Grapher绘制岩石矿物成分三角图

实验报告

学生姓名：

专业班级：

指导教师：

时 间： 2014-5-13

1．实验目的

三角图是石油地质学中用于确定岩石分类、石油分类、组分分区等常用的图件之一。三角图中的任意一点由三个代表不同含义的数值构成，如岩石学分类中的三端元一般是石英、长石和岩屑。本次实习要求掌握应用Grapher软件绘制岩石矿物成分三角图的方法。

2．实验方案

由于各家采用的分类准则不同，所选的三角图的端元也就不一样，成因解释也就不同。目前在国内较为流行的是曾允孚等的成分一成因分类方案，现概述如下：首先，根据杂基占全岩的百分含量分为两大类，即杂基少于15% 的净砂岩(简称砂岩)和杂基大于15% 的杂砂岩。再把碎屑颗粒的总含量视为100% ，通过三个端元在三角图中的投点来细分砂岩类型。其三个端元所代表的碎屑物质组分为：Q(石英)端元、F(长石)端元、R(岩屑)端元。

砂岩分类三角图被进一步划分为三个大区、七种砂岩类型，即首先根据Q端元的含量95% 和75% 值为界分为三大区，依次为石英砂岩区(I)、过渡区(Ⅱ～IlI)、长石砂岩一岩屑砂岩区(Ⅳ～ Ⅶ)。然后再根据F端元和R端元的相对含量将后两个区加以细分，总共划分了七种类型(I．石英(杂)砂岩；Ⅱ．长石石英(杂)砂岩；Ⅲ．岩屑石英(杂)砂岩；lV．长石(杂)砂岩；V．岩屑长石(杂)砂岩；VI．长石岩屑(杂)砂岩；Ⅶ．岩屑(杂)砂岩)。

3、关键步骤描述 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

3.1 步骤一

打开Grapher，依次选择【File】-【New】-【Worksheet】选项，新建一个Worksheet。将鼠标选定Worksheet的某个单元格，通过【File】-【import】将所要用到的Excel文件中的数据导入到Worksheet中，保存Worksheet文件。

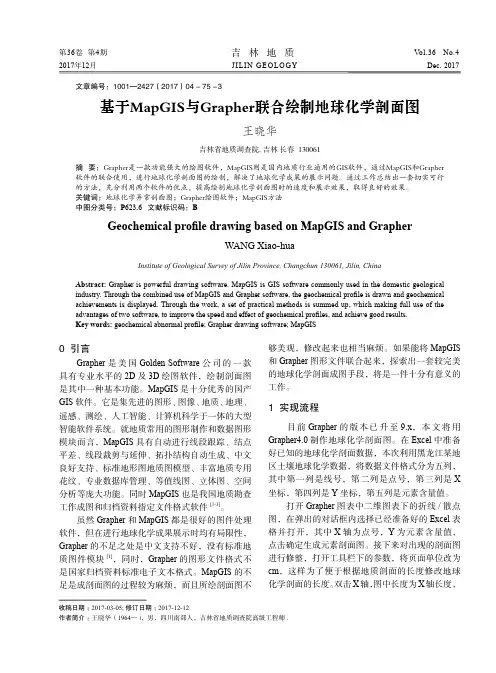

第36卷 第4期 吉 林 地 质 Vol.36 No.42017年12月 JILIN GEOLOGY Dec. 2017

文章编号：1001—2427（2017）04 - 75 -

收稿日期：2017-03-05;修订日期：2017-12-12作者简介：王晓华（1964—），男，四川南部人，吉林省地质调查院高级工程师.3

基于MapGIS与Grapher联合绘制地球化学剖面图

王晓华

吉林省地质调查院, 吉林 长春 130061

摘 要：Grapher是一款功能强大的绘图软件，MapGIS则是国内地质行业通用的GIS软件，通过MapGIS和Grapher软件的联合使用，进行地球化学剖面图的绘制，解决了地球化学成果的展示问题。通过工作总结出一套切实可行的方法，充分利用两个软件的优点，提高绘制地球化学剖面图时的速度和展示效果，取得良好的效果。关键词：地球化学异常剖面图；Grapher绘图软件；MapGIS方法中图分类号：P623.6 文献标识码：B

Geochemical profile drawing based on MapGIS and Grapher

WANG Xiao-hua

Institute of Geological Survey of Jilin Province, Changchun 130061, Jilin, China

Abstract: Grapher is powerful drawing software. MapGIS is GIS software commonly used in the domestic geological industry. Through the combined use of MapGIS and Grapher software, the geochemical profile is drawn and geochemical achievements is displayed. Through the work, a set of practical methods is summed up, which making full use of the advantages of two software, to improve the speed and effect of geochemical profiles, and achieve good results.Key words: geochemical abnormal profile; Grapher drawing software; MapGIS
