机床电气控制复习资料

《机床电气控制》复习资料一、判断题1、对于具有多台电动机负荷的线路上，熔断器熔丝的额定熔断电流应大于或等于1.5~2.5倍的各台电动机额定电流之和。

（）2、过电流继电器的线圈中流过正常额定电流时，其触点不动作。

（）3、绕线转子异步电动机的起动方法，常采用Y- Δ减压起动。

（）4、自动空气开关除了作开关使用外，还有保护功能，但只能实现短路保护。

（）5、经常正、反转及频繁启动的电动机，不宜于使用热继电器。

（）6、利用交流接触器自身的常开辅助触头，就可进行电动机正、反转的互锁控制（）7、如交流电动机在正常工作时采用Y接线，那么就可采用Y－△起动。

（）8、在同一供电系统中，电气设备的保护接地和保护按零不能混合使用。

（）9、使用RL螺旋式熔断器时，其底座的中心触点接负载，螺旋部分接电源。

（）10、变压器的额定容量是指变压器输出的视在功率。

（）11、各种机床的主运动都是刀具的旋转运动。

（）12、电动机外壳一定要有可靠的保护接地或接零。

（）13、电动机的绝缘等级，表示电动机绕组的绝缘材料和导线所能耐受温度极限的等级。

如E 级绝缘其允许最高温度为120 摄氏度。

（）14、三相异步电动机的转子旋转方向与旋转磁场旋转的方向相反。

（）15、绕线转子异步电动机采用转子串电阻起动时，所串电阻越小起动转矩越大。

（）16、常用的电光源按它的发光原理分为热幅射光源和气体放电光源。

（）17、保护接地和保护接零是同一概念，两者没有什么区别。

（）28、低压电器是指工作在1200V电压以下的电器。

19、改变异步电动机电源频率可以改变电动机的转速。

20、电动机是一种将电能转变为机械能的电气设备。

21、熔断器的熔丝选的小一点可已作为电动机的过载保护。

22、电动机的额定电压是指输入定子绕组的每相电压而不是线间电压。

23、异步电动机采用Y- Δ降压起动时，定子绕组先按Δ联结，后改换成Y 联结运行。

24、使用RL螺旋式熔断器时，其底座的中心触点接电源，螺旋部分接负载。

《数控机床电气控制》复习题一、单项选择题（每小题1分，共40分，多选错选不得分。

）1.世界上第一台NC铣床是()年在美国研制成功。

(A)1948(B)1952(C)1958（D）19652.感应同步器为()检测装置。

(A)数字式(B)模拟式(C)直接式(D）电磁式3．某三相反应式三相三拍步进电动机，定子齿数为24，其步距角为（）（A）4（B）5（C）6（D）74.光栅利用()，使得它能得到比栅距还小的位移量。

(A)莫尔条纹的作用(B)倍频电路(C)计算机处理数据（D）放大电路C系统是指()系统。

(A)自适应控制(B)直接数字控制(C)模拟控制（D）计算机控制6.欲加工一条与某轴成30°的直线轮廓。

应采用()数控机床。

(A）轮廓控制(B)直线控制(C)点位控制（D）都可以7.闭环控制系统比开环及半闭环系统()。

(A)稳定性好(B)精度高(C)故障率低（D）精度低8.开环控制系统的驱动电机应采用()。

(A)功率步进电机(B)交流电机(C)直流伺服电机（D）交流伺服电机9.闭环控制系统比开环及半闭环系统()。

(A)稳定性好(B)精度高(C)故障率低（D）精度低10.闭环控制系统的位置反馈元件应()。

(A)装在电机轴上(B)装在工作台上(C)装在传动丝杆上（D）都可以、11.感应同步器滑尺上的正弦绕组和余弦绕组相距()。

(A)1个节距(B)1/2个节距(C)1/4个节距（D）1/3个节距、12．位置开环伺服系统一般采用（）(A)交流电动机（B）直流电动机（C）交流伺服电动机（D）步进电动机13．经济型数控系统一般采用（）。

(A)开环控制(B）闭环控制(C)半闭环控制(D）都可以14．数控机床的性能很大程度上取决于（）的性能。

(A）计算机运算(B）伺服系统(C）位置检测系统(D）机械结构15.闭环控制系统的位置反馈元件应()。

(A)装在电机轴上(B)装在工作台上(C)装在传动丝杆上（D）都可以、16.感应同步器滑尺上的正弦绕组和余弦绕组相距()。

数控机床电气控制复习资料一、填空题1．低压电器通常工作的交流额定电压是1200V、额定直流电压1500V，在电路中起的作用分别是：通断、保护、控制、转换和调节。

2．数控机床电气控制系统由数控装置、进给伺服系统、主轴伺服系统和机床强电控制系统系统组成。

3．机床强电控制系统包括可编程控制器控制系统、继电器和接触器等组成。

4．主轴电气准停的方法通常有：磁传感器型准停、编码器型准停、和数控系统控制型准停三种。

5．目前PLC的编程语言主要有梯形图、指令表、顺序功能图和结构化编程语言、功能块四种。

6．PLC输出单元型主要有三种，分别是继电器输出、晶体管输出、晶闸管输出，如果PLC的输出所驱动的设备要求使用3A的交流电，应该选择晶闸管输出输出类型的PLC。

7．PLC执行过程分为内部处理、通信服务、输入处理、程序执行、输出处理五个阶段。

8．PLC由以下部分组成：中央处理单元（CPU）、存储器（RAM、ROM）、输入输出单元（I/O）、电源和编程器等。

二、判断题1．自动开关的通断能力是指在一定的实验条件下，能够接通和分段预期。

( √)2．全闭环伺服所用位置检测元件是光电脉冲编码器。

( x )3．数控装置是数控机床电气控制系统的控制中心。

( √)4．目前，交流私服驱动系统已完全取代直流伺服驱动系统。

( x )5．步进电机驱动电路是直流稳压电源。

( x )6．数控机床的电气控制系统由驱动电路和伺服电动机两部分组成。

( x )7．梯形图不是数控加工编程语言。

( √)8．数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关。

(√) 9．可编程控制器都是模块式结构。

( x ) 10．数控机床具有柔性，只需更换程序，就可以适应不同品种及规格零件的自动加工。

( √)三、选择题1．下列关于世界第一台数控机床的描述正确的是( B )。

A．1946年在德国研制成功B．它是一台3坐标数控机床C．用它来加工直升机叶片D．它用晶闸管--直流电动机驱动2．数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为( )。

机床电气控制复习题答案一、单项选择题1. 机床电气控制系统中，用于实现正反转控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：A2. 机床电气控制中，过载保护通常使用（）。

A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：B3. 机床电气控制中，实现点动控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：C4. 机床电气控制中，用于实现多速控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 变频器答案：D5. 机床电气控制中，用于实现紧急停止的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：C二、多项选择题1. 机床电气控制中，以下哪些电器元件用于实现启动控制（）。

A. 按钮B. 接触器C. 继电器D. 行程开关答案：A B2. 机床电气控制中，以下哪些电器元件用于实现停止控制（）。

A. 按钮B. 接触器C. 继电器D. 行程开关答案：A D3. 机床电气控制中，以下哪些电器元件用于实现短路保护（）。

A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：A C三、判断题1. 机床电气控制系统中，接触器可以用于实现正反转控制。

（）答案：正确2. 机床电气控制系统中，热继电器可以用于实现短路保护。

（）答案：错误3. 机床电气控制系统中，按钮可以用于实现点动控制。

（）答案：正确4. 机床电气控制系统中，变频器可以用于实现多速控制。

（）答案：正确5. 机床电气控制系统中，行程开关可以用于实现紧急停止。

（）答案：错误四、简答题1. 简述机床电气控制系统中，接触器的主要作用是什么？答案：接触器在机床电气控制系统中主要用于实现电动机的启动、停止和正反转控制。

2. 简述机床电气控制系统中，热继电器的主要作用是什么？答案：热继电器在机床电气控制系统中主要用于实现电动机的过载保护。

3. 简述机床电气控制系统中，按钮的主要作用是什么？答案：按钮在机床电气控制系统中主要用于实现启动、停止和点动控制。

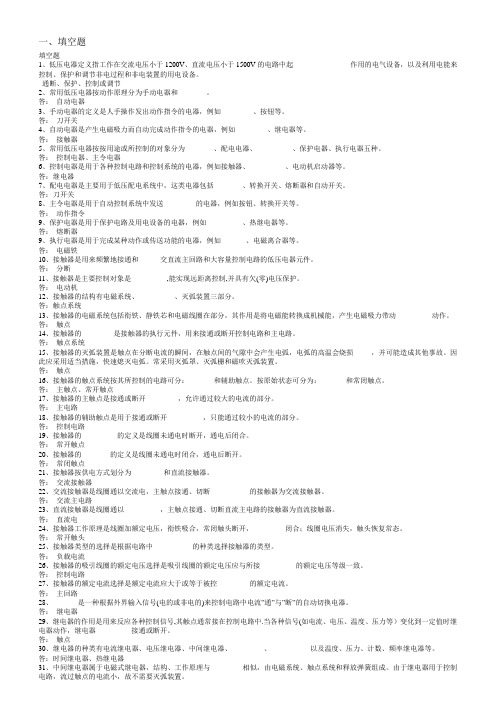

一、填空题填空题1、低压电器定义指工作在交流电压小于1200V、直流电压小于1500V的电路中起________________作用的电气设备，以及利用电能来控制、保护和调节非电过程和非电装置的用电设备。

通断、保护、控制或调节2、常用低压电器按动作原理分为手动电器和________。

答：自动电器3、手动电器的定义是人手操作发出动作指令的电器，例如_________、按钮等。

答：刀开关4、自动电器是产生电磁吸力而自动完成动作指令的电器，例如_________、继电器等。

答：接触器5、常用低压电器按按用途或所控制的对象分为________、配电电器、__________、保护电器、执行电器五种。

答：控制电器、主令电器6、控制电器是用于各种控制电路和控制系统的电器，例如接触器、__________、电动机启动器等。

答：继电器7、配电电器是主要用于低压配电系统中，这类电器包括________、转换开关、熔断器和自动开关。

答：刀开关8、主令电器是用于自动控制系统中发送_________的电器，例如按钮、转换开关等。

答：动作指令9、保护电器是用于保护电路及用电设备的电器，例如__________、热继电器等。

答：熔断器9、执行电器是用于完成某种动作或传送功能的电器，例如_______、电磁离合器等。

答：电磁铁10、接触器是用来频繁地接通和______交直流主回路和大容量控制电路的低压电器元件。

答：分断11、接触器是主要控制对象是__________,能实现远距离控制,并具有欠(零)电压保护。

答：电动机12、接触器的结构有电磁系统、__________、灭弧装置三部分。

答：触点系统13、接触器的电磁系统包括衔铁、静铁芯和电磁线圈在部分，其作用是将电磁能转换成机械能，产生电磁吸力带动__________动作。

答：触点14、接触器的_________是接触器的执行元件，用来接通或断开控制电路和主电路。

答：触点系统15、接触器的灭弧装置是触点在分断电流的瞬间，在触点间的气隙中会产生电弧，电弧的高温会烧损_____，并可能造成其他事故。

数控机床电气控制复习资料《数控机床电气控制》期末复习指导一、单选题1·（）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。

A接触器 B继电器 C接近开关答案：A2·工厂中电火花高频电源等都会产生强烈的电磁波，这种高频辐射能量通过空间的传播，被附近的数控系统所接收。

如果能量足够，就会干扰数控机床的正常工作，这种干扰称（）。

A信号传输干扰 B供电线路的干扰 C 电磁波干扰答案：C二、判断题（对认为正确的题标注“√”、错题标注“×”）例如1·直线控制数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。

（）答案：(×)2·对于较大容量（大于10KW）的电动机，因起动电流大（可达额定电流的4～7倍），一般采用减压起动方式来降低起动电流。

（）答案：(√)三、简答题1·PLC的硬件由哪几部分组成？答：PLC内部硬件由中央处理单元（CPU）、存储器、输入/输出接口、编程器、电源等几部分组成。

四、分析题1·增量式光电编码器原理示意如图所示，试分析其进行角度测量的原理。

并回答为什么要用两个光电管进行光信号检测？答：当光电盘随被测工作轴一起转动时，每转过一个缝隙，光电管就会感受到一次光线的明暗变化，使光电管的电阻值改变，这样就把光线的明暗变化转变成电信号的强弱变化，而这个电信号的强弱变化近似于正弦波的信号，经过整形和放大等处理，变换成脉冲信号。

通过计数器计量脉冲的数目，即可测定旋转运动的角位移。

用两个光电管进行光信号检测，是为了使光敏元件产生两组电信号，该信号彼此相差90°相位，用于辨向。

（二）、下面是同学们必须掌握的知识点，在复习中一定要全面理解第1章绪论一、数控机床进行加工时，对机床的运动进行控制，归纳起来可分为哪几种类别的控制？答：数控机床进行加工时，数控系统必须按照工件加工的要求对机床的运动进行控制，归纳起来可分为三种类别的控制：1．主轴控制主轴运动和普通机床一样，主轴运动主要完成工件的切削任务。

数控机床电气控制复习题一．填空题1. 热继电器一般用于保护。

接触器除通断电路外，还具有保护作用。

2. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的倍，此方法只能用于定子绕组采用接法的电动机。

3.交流接触器铁心上短路环的作用是：。

7. 要实现电动机的多地控制，应把所有的启动按钮连接，所有的停机按钮连接。

8.机床电气控制中，启动按钮一般是色，停止按钮一般是色。

15．机床电气控制中，常用和作为行程控制元件。

二．简答题1．电动机常用的保护环节有那些？各采用什么器件来实现？2.举例说明“互锁”、“自锁”的作用3.什么叫反接制动？反接制动有什么需要注意的地方？14．电动机继电器控制电路中，电动机的长动与短动有何区别。

15.什么叫降压起动？常用的降压起动方法有哪几种？16．写出下列继电器的图形符号和文字符号：（１）熔断器（２）组合开关（３）按钮开关（４）自动空气开关（５）交流接触器（６）热继电器（７）时间继电器（８）速度继电器17．自动空气开关有哪些脱扣装置？各起什么作用？18．热继电器工作原理。

19、为什么要对拖动电机进行过载保护？一般用什么元件？22分析下图的功能及其工作过程。

23、某控制装置电路如下：1)、请指出图中各按钮和接触器的作用。

2)、试分析电路的工作过程。

13．下图为机床自动间歇润滑的控制线路图，其中接触器KM为润滑液压泵电动起停用接触器(主回路未画出)。

线路可使润滑规律间歇工作。

试分析其工作原理，并说明中间继电器K和按钮SB的作用。

四．设计题1．设计可从两地对一台电动机实现连续运行、点动控制和停止的主电路和控制电路。

2.试画出某机床主电动机控制线路图。

要求：⑴可正反转；⑵可正向点动；⑶两处起停。

3．某机床主轴和润滑油泵各由一台电动机带动。

今要求主轴必须在油泵开动后才能开动，主轴能正反转，并能单独停车，有短路、过载保护。

试绘出电气原理控制图（包括主电路与控制电路）。

4. 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。

机床电气控制技术复习题一、填空题：1、电气控制系统中常设的保护环节有过载保护、短路保护、_______ 零压保护、欠压保护、和弱磁保护。

2、PLC内部等效输入继电器有输入、输出、时间、计数和辅助继电器。

3、交流异步电动机常用调速方法有改变定子绕阻极对P ____________ 、改变转差率S和改变电源频率f 。

4、电磁接触器主要由触头、线圈、铁芯和灭弧装置这几部分组成。

5、继电器种类很多，根据其反映信号的种类分为电流继电器、电压继电器、热继电器、压 _ 力继电器和速度继电器等。

6、关于变频调速系统改变定子供电电源的频率，从而改变同步转速，来实现的调速。

_____________7、关于单闭环无静差调速系统叙述单闭环无静差调速系统采用比例积分调节器。

8、生产机械对调速系统要求的静态技术指标主要有静差度、调速范围、调速的平滑性。

9、关于交流电动机调速方法正确的是变频调速。

10、交流接触器铁心上安装短路环是为了消除振动和噪音。

二、简答题：1、说明转速负反馈系统出现“静差”的原因，并提出解决的方法？答：因为转速负反馈系统是根据给定量与反馈量之间的误差来改变整流输出电压，以维持转速近似不变的，没有误差就不可能调节。

解决的方法是采用比例积分调节器（PI）调节器.2、举例说明互锁（联锁）在继电器控制线路中的作用。

答：（1）两接触器的动断辅助触点互相串联在对方的控制回路中，以保证任何时候只有一个控制回路接通的控制方式，称为互锁控制。

（2）譬如在电动机正、反转控制线路中，为避免正、反转接触器同时接通而导致短路，就应该采用互锁控制。

3、为什么说中间继电器有记忆功能？举例说明中间继电器在机床电气控制线路中的使用？答：中间继电器主要在电路中起信号传递和转换的作用。

用它可以实现多路控制，并可将小功率的控制信号转换为大容量的触点动作。

如加中间继电器可实现在任意位置停车的控制线路中应用。

4、什么是反接制动？试说明速度继电器在反接制动中应用？答：电动机运行中突然将电源反接，从而使电动机快速停转的制动方式称为反接制动。

数控机床电气控制 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】数控机床电气控制复习资料一、单选题1、下列数哪个数大（B）（大B、中A、小C）A、（569）8B、（6487）16C、（）2（569）8=（0）2（6487）16=（011）2（）2=（182）102、接触器是下列的哪一种的控制电器（A）。

A、用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。

B、能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。

C、能根据某种输入信号的变化而接通或断开控制电路。

3、（B）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。

A、自动空气开关B、接触器C、电流继电器4、（B）不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。

A、刀开关B、低压断路器C、组合开关5、接近开关又称无触点行程开关，当运动着的物体在一定范围内与之接近时，它就会发生物体接近而“动作”的信号，（B）A、以直接接触方式检测运动物体的位置。

B、以不直接接触方式检测运动物体的位置。

C、以间接接触方式检测运动物体的位置。

6、（A）又称无触点行程开关，当运动着的物体在一定范围内与之接近时，它就会发生物体接近而“动作”的信号，以不直接接触方式检测运动物体的位置。

A、接近开关B、按钮开关C、组合开关7、电流继电器是根据输入电流信号的大小而动作的继电器。

其线圈是（C）A、匝数多、导线细、阻抗大。

B、匝数多、导线粗、阻抗大。

C、匝数少、导线粗、阻抗小。

8、电流继电器与电压继电器的区别主要是（A）不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

一、填空题1.常用的低压电器是指工作电压在交流 1200 V以下、直流 1500 V以下的电器。

2.选择低压断路器时，额定电压或额定电流应不小于电路正常工作时的电压和电流。

3.行程开关也称限位开关，可将机械信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

4.按钮常用于控制电路，绿色表示起动，红色表示停止。

5.熔断器是由熔体和熔管两部分组成的。

6.多台电动机由一个熔断器保护时，熔体额定电流的计算公式为 I RN≥（1.5`2.5）I N MAX+∑I N7.交流接触器是一种用来远距离频繁的接通或分断主电路的自动控制电器。

8.时间继电器是一种触头延时接通或断开的控制电器。

9.一般速度继电器的动作转速为 120r/min，复位转速为 100 r/min。

10.三相异步电动机的能耗制动可以按时间原则和速度原则来控制。

11.反接制动时，当电机接近于零时，应及时切断电源，否则电机将反转。

12.通常电压继电器并联联在电路中，电流继电器串联联在电路中。

13.自锁电路是利用输出信号本身联锁来保持输出动作，又称“自保持环节”。

14.在机床电气线路中异步电机常用的保护环节有短路、过载和零压和欠压。

15.电气原理图一般分为主电路和辅助电路两部分画出。

16.电气原理图设计的基本方法有经验设计、逻辑设计两种。

17.交流接触器的结构由电磁机构、触头系统、灭弧装置和其他部件组成。

18.熔断器的类型有瓷插式和螺旋式、密封管式三种。

19.电气控制系统图分为电气原理图、电气元件布置图、和电气安装接线图、三类。

20.三相异步电动机常用的电气制动方法有能耗制动和反接制动。

21.接触器的额定电压是指主触头上的额定电压。

22.三相异步电动机常用的电气起动方法有全压启动和减压启动。

23.改变三相异步电动机旋转方向的方法是对调任意两相。

24.按钮通常用做短时接通或断开控制电路的开关。

25.熔体为一次性使用元件，再次工作必须更换新的熔体。
