达硕ATX-300WB P4型开关电源工作原理

ATX电源的工作原理：插上ATX电源后，有一个待机5V电压送到南桥，为南桥里面的ATX开机电路提供工作条件（ATX电源的开机电路是集成在南桥里面的），南桥里面的ATX开机电路开始工作。

它送一个电压给晶体，晶体起振，同时ATX开机电路会送一个开机电压到主板的开机针帽的一个脚，针帽的另一个脚接地，当打开开机开关时，开机针帽的两个脚接通，从而使南桥送出的开机电压对地短路，拉低南桥送出的开机电压，使南桥里面的开机电路导通，拉低待机5V电压，使其变为0V，从而达到开机的目的（ATX电源箱里面还有一个稳压电路，只要待机电压由5V变为0V就能正常工作）。

接上电源不通电：先查POW-ON的电压，正常查晶体。

若晶体有波形，待机5V正常，POW-ON有电压，南桥坏。

（前提是电源盒正常）复杂ATX的工作原理：待机5V电压先经过一个处理器处理后再输送给南桥，南桥输出的开机电压经过一个导向器处理后再送给P OW-ON，这个电压一般是3－5V，导向器用的是74H系列。

南桥还要给导向器输出一个工作电压，导向器再输出一个电压给POW-ON的另一个脚，从而使POW-ON上面有高低电位。

其他的和简单ATX开机原理一样。

这种电源的设计目的是保护南桥，减少南桥的损坏。

在AT电源座上面最后一个脚，橙色的，是RST的启动脉冲。

工作的状态是在开机的时候，向下跌一点再上升为５V。

下跌的这一点就为脉冲。

在开机一瞬间才出现，每开一次，它向零电平以下跌大约0.1V，就是因为这下跌的0.1V脉冲，才能启动复位信号的产生。

启动脉冲的线的对地阻值在450－700Ω之间，由南桥或复位发生器提供。

脉冲进入复位发生器，就产生复位信号。

这芯片一般用的是74H系列芯片。

复位发生器也有在南桥里面的。

脉冲信号进入哪个芯片，哪个就是复位发生器，复位发生器的工作电压是５V。

当复位发生器在电源到达后，有脉冲过来，它就开一次导向处理输出，输出的幅度在3.5－5V，这才是真正的复位信号（粗略的复位信号）。

一、概述ATX开关电源的主要功能是向计算器系统提供所需的直流电源。

一般计算器电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V （0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

ATX开关电源原理
首先，输入电阻用于限制交流输入电源的电流。

接下来的整流器将交
流电转换为直流电，并为后续的步骤提供所需的直流电。

整流器通常使用
桥式整流电路，它将交流电转换为脉冲波形的直流电。

然后，滤波器用于去除脉冲波形中的高频噪声，使得直流电不会对后
续的稳压器产生干扰。

滤波器通常由电容器和电感组成，它们能够使电流
平滑地传递到稳压器。

最后，稳压器用于将由滤波器传递过来的直流电压转换为所需的电压
级别，并保持其稳定。

稳压器通常采用开关电源的关键技术，即PWM调制。

PWM调制通过调整电源开关时间比例来控制输出电压的大小，并且使用反
馈回路来监测和调整输出电压。

具体而言，当输出电压低于设定值时，PWM调制器会增加开关时间，以提高输出电压；当输出电压高于设定值时，PWM调制器会减少开关时间，以降低输出电压。

总的来说，ATX开关电源采用开关电源的原理，通过输入电阻、整流器、滤波器和稳压器等组件，将交流输入电源转换为所需的直流电，并且
保持输出电压的稳定。

它具有高效率、稳定性强以及多种保护机制等优点，是计算机主机的常见电源选项之一。

ATX开关电源原理工作原理简述：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。

300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。

由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，图中的-12V至+3.3V，5组电压均没有电压输出。

但我们同时注意到，300V直流电加到待机电源开关管和待机电源开关变压器后，由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB和+22V电压，+22V电压是专为电源内部主控IC供电的。

+5VSB电压为待机电压，输出到主板上。

当用户按动机箱的Power启动按键后，主板向电源发出开机信号，此时，（绿）色线处于低电平，IC内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。

主开关变压器输出各组电压，经整流、滤波和稳压后，得到各组直流电压，输出到电脑主机。

但此时主板上的CPU仍未启动，必须等+5V的电压从零上升到95%后，IC检测到+5V上升到4.75V时，IC发出P.G信号，使CPU启动，电脑正常工作。

当用户关机时，绿色线处于高电平，IC内部立即停止振荡，主开关管因没有脉冲信号而停止工作。

-12至+3.3的各组电压降至为零。

电源处于待机状态。

保护电路原理简述：在正常使用过程中，当IC检测到负载处于：短路、过流、过压、欠压、过载等状态时，IC 内部发出信号，使内部的振荡停止，主开关管因没有脉冲信而停止工作。

从而达到保护电源的目的。

由上述原理可知，即使我们关了电脑后，如果不切断开关电源的交流输入，待机电源是一直工作的，电源仍会有5到10瓦左右的功耗。

什么样的电源才叫开关电源?开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压转化为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将50HZ变为高频那开关电源就没有意义！！开关变压器也不神秘．就是一个普通的变压器！这就是开关电源开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有.简单地说,开关电源的工作原理是:1.交流电源输入经整流滤波成直流;2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压,经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否那么可能会烧毁开关电源.以上说的就是开关电源的大致工作原理.其实现在已经有了集成度非常高的专用芯片,可以使外围电路非常简单,甚至做到免调试.例如TOP系列的开关电源芯片(或称模块),只要配合一些阻容元件,和一个开关变压器,就可以做成一个基本的开关电源软开关电源软开关电源是相对于硬开关电源而言的。

12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。

ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。

2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。

具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。

3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。

ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。

各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。

对于Pentium 4机型的ATX电源，除大4芯(D形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3.3V、+5V电源增强型插头。

2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。

电源中还输出一个特殊的“POWER GOOD”信号。

电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。

经100～500ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

PG信号作用就是当电源输出的直流电压均稳定后，才使系统初始化复位，以保证计算机系统状态的稳定与可靠。

atx电源原理
ATX电源是一种普遍被用于计算机硬件系统的电源。

它提供了所需的直流电力，使计算机能够正常运行。

下面我将简要介绍ATX电源的原理。

ATX电源采用的是交流电转换为直流电的方式，为计算机提供所需的电力。

整个过程可以分为三个主要阶段：输入，变压和稳压。

首先，交流电从电源插座进入ATX电源的输入阶段。

在这个阶段，输入电压
会经过滤波器，滤除掉交流电中的噪声和干扰，确保电源所提供的电力纯净和稳定。

接下来，电源会将输入的交流电转换为几个已定义的较低电压。

这个过程发生
在变压器中，通过变压器的转换，输入电压被变成几个不同电压的输出。

常见的输出电压包括+3.3V、+5V、+12V等，这些电压将用于供给计算机内不同的电子器件。

最后，稳压电路确保输出的每个电压保持稳定。

稳压电路采用反馈控制的方式，通过比较输出电压与设定的参考电压，调节输出电压以使其保持恒定。

这样，计算机内的各种电子设备可以准确、稳定地工作。

需要注意的是，ATX电源还具备过载保护、过压保护和短路保护等功能，以
确保计算机在意外情况下不受损害。

当电流或电压超过安全范围时，电源会自动断开电源输出，避免对计算机硬件的损害。

综上所述，ATX电源采用交流电转换为直流电的原理，通过输入、变压和稳
压的阶段为计算机提供所需的电力。

它不仅为计算机硬件提供稳定、纯净的电力，还具备多重保护功能，确保计算机的安全运行。

长城ATX-300P4--PFC电脑电源辅助电路工作原理长城ATX-300P4-PFC电脑电源的辅助电源电路如附图所示。

一、电路组成与作用简介附图是一款完善的开关电源电路，它的组成主要包含有开关振荡电路『由开关管Q2(C 3866)、启动电阻Rl0、RlOA、RlOB、R15和开关变压器T3等组成1；自动稳压控制电路f 由精密稳压器IC1(TLA31AC)、光耦U1(P421)、三极管Q4、电阻R16_R19、J2等组成]；过流保护电路（由三极管Q4、电阻R14、R13、电容C9、二极管D5、T3的N2绕组和光耦次级光敏管等组成）等。

本电路的作用与普通开关电源有所不同（它置于长城ATX-300P4-PFC电源内同一块电路板上），工作时能产生约15V和稳定的5v直流电压。

这两组电压的作用是：15V电压专为ATX电源提供启动电压（待机）；5v电压则通过紫线端(+5VSB)送往电脑主板待机。

但当ATX电源受控启动后．15V电压就退居二线不起作用了，其原因下文分析工作原理时将进一步说明。

二、工作原理1．开关振荡电路和待机电压产生电路工作原理辅助电源电路从整机整流滤波后输出直流300V电压：一路经开关变压器T3的初级Nl 绕组加至开关管02集电极（为开关管振荡提供电压）；另一路经启动电阻Rl0、RIOA、Rl OB送到02基极，并与R15分压后，为开关管振荡工作提供偏置。

一旦接通220V交流市电，上述两个条件就同时具备，电路便开始自激振荡工作。

初始阶段Q2工作在放大区．T 3的初级Nl绕组上正下负，这时T3次级N2反馈绕组就感应出上正下负的电动势，经正反馈电路（由R12、D6、C8等组成）对Q2基极正反馈，使Q'2的激励信号加强，Q2迅速进入饱和导通。

在此期间N2上端正电压继续通过R12对c8充电，充到一定程度时，c8极性为上负下正，使Q2基极电位下降，Q2退出饱和进人放大状态；另一方面+Q2饱和期间N 2上端感应的正电压使二极管D7导通，对电容Cl0充电，使光耦Ul(4)脚电位迅速升高．UI 内部光敏管导通程度加强，经电阻J2使三极管04基极电位升高（Q4深度导通），Q4与c 8构成Q2负偏置电路，使Q2反偏而退出放大区截止。

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

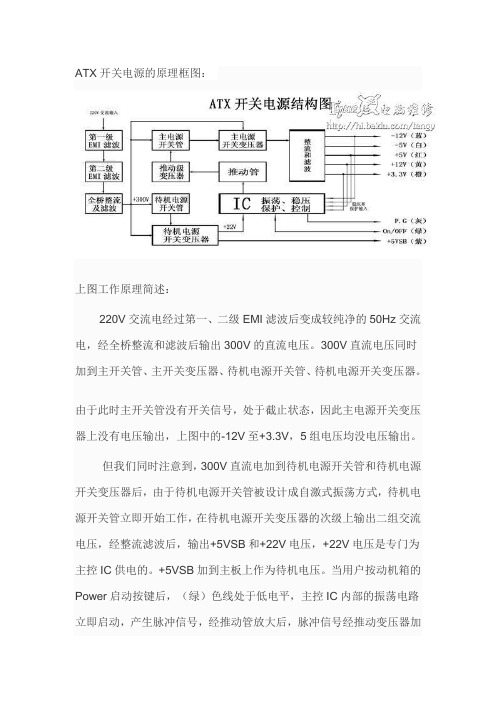

ATX开关电源的原理框图：上图工作原理简述：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。

300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。

由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，上图中的-12V至+3.3V，5组电压均没电压输出。

但我们同时注意到，300V直流电加到待机电源开关管和待机电源开关变压器后，由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB和+22V电压，+22V电压是专门为主控IC供电的。

+5VSB加到主板上作为待机电压。

当用户按动机箱的Power启动按键后，（绿）色线处于低电平，主控IC内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。

主开关变压器输出各组电压，经整流和滤波后得到各组直流电压，输出到主板。

但此时主板上的CPU仍未启动，必须等+5V的电压从零上升到95%后，IC检测到+5V上升到4.75V时，IC发出P.G信号，使CPU启动，电脑正常工作。

当用户关机时，绿色线处于高电平，IC内部立即停止振荡，主开关管因没有脉冲信号而停止工作。

-12至+3.3的各组电压降至为零。

电源处于待机状态。

输出电压的稳定则是依赖对脉冲宽度的改变来实现，这就叫做脉宽调制PWM。

由高压直流到低压多路直流的这一过程也可称DC-DC变换，是开关电源的核心技术。

采用开关变换的显著优点是大大提高了电能的转换效率，典型的PC电源效率为70—75%，而相应的线性稳压电源的效率仅有50%左右。

保护电路的工作原理：在正常使用过程中，当IC检测到负载处于：短路、过流、过压、欠压、过载等状态时，IC内部发出信号，使内部的振荡停止，主开关管因没有脉冲信而停止工作。

ATX电源原理及检修技术摘要：本文详细介绍了计算机ATX开关电源的工作原理、电路组成以及一些常见故障的维修方法.重点分析了SB电压产生电路、KA7500B为核心的PWM信号产生电路和ATX电源完善的保护网络。

1 引言PU是计算机的心脏，那么电源就是计算机的能量源泉了。

目前，ATX电源取代AT电源广泛使用于电脑之中。

计算机是高科技含量产品，由于价格的原因，人们常常忽视电源的技术含量。

实际上，要提供一个精巧、安全、严密的电源供主机使用也决非易事。

在对电源原理的分析中，我们也不难发现设计者的精妙构思。

下面是对ATX电源的原理和检修方法的详细介绍。

2 ATX电源原理2.1 ATX电源与主机板接口源取消了传统的交流电源开关，它采用软开关技术，依靠+5SB、Power On/O ff控制信号的组合来实现电源的开启和关闭，使计算机的远程控制和定时开关机功能顺利实现。

传统AT电源采用两组插头与主机板联接，每组各有6根线。

与AT电源不同，ATX电源采用一组20线插头，其具体接线如图所示：图1ATX电源与主机板接口1、11、12：+3.3V；2：-12V；4：POWER On/Off；8：-5V；9、10、14、16：+5V；18：PG信号；19：+5V辅助电压；20：+12V；其余各黑色线为接地线。

[1]P4专用插头：P4耗电量非常大，再加上现在显卡的耗电量也比较大，所以P4电源比普通电源多出两个接头，一个6芯，另外一个4芯。

2.2ＡTX电源组成结构城CGCATX2K电源为例对ATX电源作介绍，CGCATX2K是长城公司新出的一款优秀的电源，性能稳定，输出功率大，其详细电路经本人参照电路板手工绘出，如图5所示。

因保护知识产权的原因，本文对所有元件进行了重新编号并略去了元件型号。

但这不影响我们对电源原理的理解和分析。

此电源采用PWM开关电源技术，开关电源具有转换效率高且便于控制的优点，下面是电源电路的框图，如图2所示。

电脑ATX开关电源工作原理与维修技巧电脑ATX开关电源是计算机系统中的重要组件，其主要功能是将交流电转换为适用于计算机硬件的直流电。

它不仅为计算机提供稳定可靠的电源，还具有过载保护和防短路功能，以确保计算机系统的安全运行。

本文将详细介绍ATX开关电源的工作原理和一些常见的维修技巧。

一、ATX开关电源的工作原理1.转换器电路ATX开关电源使用了一种称为“开关电源转换器”的电路结构。

其主要由输入滤波器、整流器、电流限制器、输出滤波器、稳压器和开关元件（通常为MOSFET）等组成。

当电源接通后，交流电经过输入滤波器滤除杂波，然后经过整流器将交流电转换为直流电，并经过电流限制器控制输出电流。

接下来，直流电经过输出滤波器进行滤波处理，然后通过稳压器进行稳压，最后由开关元件来控制电源的开关状态。

2.反馈机制开关电源还采用了一种称为“反馈机制”的控制方式。

在电路中，有一个反馈电路负责检测输出电压的变化并将其反馈到控制电路中。

控制电路通过与反馈信号进行比较来判断输出电压是否符合设定值，并根据判断结果来控制开关电源的开关状态，以达到对输出电压的稳定控制。

3.保护功能ATX开关电源还具有多种保护功能，以确保计算机系统的安全运行。

其中包括短路保护、过载保护、过压保护和欠压保护等。

短路保护可以在输出端短路时自动切断电源，以避免电源损坏。

过载保护可以在电源输出超过额定负载时自动切断电源，以保护电源和计算机硬件。

过压保护可以在输出电压超过设定值时自动切断电源，防止电压过高对硬件造成损害。

欠压保护则可以在输出电压低于设定值时自动切断电源，以避免电压过低导致计算机功能异常。

二、ATX开关电源的维修技巧1.检查电源线路当电脑无法启动或无法正常工作时，首先应检查电源线路是否正常连接。

确保电源线插头牢固连接在电源和电源插座上，并检查电源线是否有损坏。

2.检查输入电压ATX开关电源一般支持输入电压范围为100V-240V，但在实际使用中，输入电压可能有波动。

ATX开关电源工作原理浅析ATX开关电源是一种高频开关电源，用于将交流电转换为直流电，以供计算机及其他电子设备使用。

它是计算机系统中重要的组成部分，起到稳定供电、保护设备以及提供各种电源信号等作用。

本文将对ATX开关电源的工作原理进行浅析。

首先，我们来看看ATX开关电源的输入部分。

输入部分主要由整流、滤波和功率因素校正等电路组成。

当交流电经过输入电路后，首先会经过整流电路，即变压器与整流桥等元件将交流电转换为直流电。

接着，直流电会通过滤波电路，利用电容器等元件来滤除输出波形中的高频噪声及其他杂散信号。

最后，功率因素校正电路会核对电源输入输出之间的功率因素，确保电流和电压之间的相位关系一致，提高电源的效能。

接下来，我们来看看ATX开关电源的输出部分。

输出部分主要由变压器、稳压电路和过载保护等电路组成。

首先，输出电压经过变压器，使其电压水平适应计算机系统的要求。

然后，输出电压经过稳压电路，稳定电压波形，保证输出电压符合标准，以供计算机系统中的各个组件使用。

此外，开关电源还配备了过载保护电路，确保在使用过程中不会因过载而损坏电脑系统。

值得一提的是，ATX开关电源采用了集成电路技术，包括开关管、控制芯片、反馈电路等，以实现开关动作和电源的控制。

开关管控制开关电源的输入和输出，根据需要开关，使交流电从主电源途径流向电路或调整输出的电压大小。

控制芯片负责监测电源的工作状态和保护电路。

反馈电路则监测输出电压和电流的情况，并通过反馈信息来调整开关管的工作状态，以保证输出电压和电流的稳定性。

总的来说，ATX开关电源通过整流、滤波和功率因素校正等电路将交流电转换为直流电，并通过变压器、稳压电路和过载保护等电路将输出电压稳定并符合计算机系统的要求。

它利用集成电路技术实现对电源输入输出的控制和监测，以保证电源的安全和稳定性。

ATX开关电源的工作原理复杂而精巧，高效而可靠，为计算机及其他电子设备提供了可靠稳定的电源。

ATX开关电源的工作原理和检修方法ATX开关电源是一种常见的电子设备电源，广泛应用于计算机、通信设备和家用电器等领域。

该类电源采用开关电源技术，具有高效率、小体积、轻重量和稳定性好等特点。

本文将介绍ATX开关电源的工作原理和检修方法。

一、工作原理：1.输入滤波：主要是通过对电源输入端的电压进行滤波，去除电源中的杂波和谐波，确保后续电路正常工作。

2.整流滤波：将滤波完的交流电压转换为直流电压。

一般采用整流桥电路进行整流，然后通过电容对电流进行滤波，减小输出纹波。

3.变压器变换：将得到的电压进行降压、升压等变换。

变压器的工作原理是利用线圈间的磁感应现象，使电能进行变换。

4.稳压调整：根据负载和输入电压的变化，对输出电压进行稳压调整。

通常采用反馈控制方式实现，即通过对输出电压进行检测和对比，调整开关管的导通和关断。

5.开关管的控制：根据反馈电压对比结果，通过控制开关管的导通和关断来调整输出电压。

开关管主要有MOS管、IGBT管和二极管等。

6.输出滤波：将开关电源输出的脉冲电压转换为稳定的直流电压。

通过电容对电压进行滤波，减小输出纹波。

二、检修方法：1.检查电源线路：检查电源线路是否有断线、短路、接触不良等情况。

确保电源线路正常连接，没有松动。

2.检查电源开关：检查电源开关是否正常工作。

打开电源开关后，检查是否有电流流过。

3.检查输入电压：检查输入电压是否符合电源的额定要求。

过高或过低的输入电压都可能导致电源工作异常。

4.检查电源风扇：检查电源风扇是否正常工作，是否有异响。

风扇异常可能导致电源温度过高，造成损坏。

5.检查电源模块：对电源模块进行检查，包括电容、电阻、二极管等元器件。

看是否有松动、烧毁、短路等情况。

6.检查过载保护：在负载端加大负载，观察电源是否能正常工作。

如果电源在超出额定负载后不能正常工作，可能是过载保护功能失效。

7.检查输出电压：使用多用电表测量输出电压是否符合要求。

如果输出电压过高或过低，可能是稳压电路故障。

ATX开关电源电路原理分析发布日期：2009/9/6 20:48:51 来源：作者：点击：782ATX的电源通常采用脉宽调制式开关稳压电源，这种电源具有功耗小、转换效率高、工作可靠、保护完善和稳压范围宽等特点，该电路主要由输入滤波电路、逆变器、脉宽调制电路、保护电路和输出电路等部分组成。

ATX的电源通常采用脉宽调制式开关稳压电源，这种电源具有功耗小、转换效率高、工作可靠、保护完善和稳压范围宽等特点，该电路主要由输入滤波电路、逆变器、脉宽调制电路、保护电路和输出电路等部分组成。

（1）输入滤波电路包括输入滤波器、整流器和平滑滤波电路。

输入滤波器位于电源电路输入端，由滤波电容、电感组成π型滤波电路，用于滤去交流输入电压中的高频杂波成分，防止电网中的高频干扰窜入电源，同时抑制开关电源对电网的影响。

整流器采用桥式整流二极管，用于将输入的交流电压整流成直流电压，供逆变器进行DC/DC变换。

平滑滤波电路将整流出来的脉动直流电压变成平滑的直流电压，并抑制高频干扰。

（2）逆变器是一个由开关晶体管、变压器及电阻、电容等组成的自激反馈式振荡电路，其作用是将不稳定的直流电压变换成高频脉冲电压。

在该电路中，当直流电压加到开关晶体管上时，开关晶体管在PWM控制器的控制下不断地导通和截止，在变压器初级绕组中产生出高频脉冲，经变压器耦合送到输出回路。

（3）脉宽调制电路是一个利用误差电压控制输出脉冲宽度的反馈电路。

该电路通过检测输出电压的变化产生一个误差电压，并将该误差电压反馈到逆变器去控制开关晶体管的导通时间，以改变输出脉冲的宽度，从而维持输出电压的稳定。

脉宽调制电路通常由光耦合器和PWM控制器组成。

光耦合器将输出电路中取出的误差电压反馈到PWM控制器，再由PWM控制器控制开关晶体管的导通与关断。

当输出电压升高时，反馈到PWM控制器的电流增大，PWM控制器使开关晶体管的导通时间缩短，也就是使输出脉冲的宽度变窄，从而导致输出电压下降，维持了输出电压的稳定。

atx开关电源工作原理与维修实例1、ATX开关电源工作原理与修理实例开关电源工作原理与修理实例来源:时间:2021-05-17:apolloATX是计算机的工作电源，作用是把沟通220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。

本文对ATX电源的组成及工作原理做了具体的讲解，最终并附上ATX电源修理实例供大家参考，盼望对大家解决ATX电源故障问题有所关心。

ATX型电源电路的组成及工作原理型电源电路的组成及工作原理ATX开关电源，电路按其组胜利能分为：沟通输入整流滤波电路、脉冲半桥功率变换电路、帮助电源电路、脉宽调制掌握电路、PS-ON和PW-OK产生电2、路、自动稳压与爱护掌握电路、多路直流稳压输出电路。

请参照图1和ATX电源电路原理图。

1.PS-ON和PW-OK、脉宽调制电路PS-ON信号掌握IC1的4脚死区电压，待机时，主板启闭掌握电路的电子开关断开，PS-ON信号高电3.6V，IC10精密稳压电路WL431的Ur电位上升，Uk电位下降，Q7导通，稳压5V通过Q7的e、c极，R80、D25和D40送入IC1的4脚，当4脚电压超过3V时，封锁8、11脚的调制脉宽输出，使T2推动变压器、T1主电源开关变压器停振，停止提供+3.3V、5V、12V的输出电压。

受控启动后，PS-ON信号由主板启闭掌握电路的电子3、开关接地，IC10的Ur为零电位，Uk电位升至+5V，Q7截止，c极为零电位，IC1的4脚低电平，允许8、11脚输出脉宽调制信号。

IC1的输出方式掌握端13脚接稳压5V，脉宽调制器为并联推挽式输出，8、11脚输出相位差180度的脉宽调制掌握信号，输出频率为IC1的5、6脚外接定时阻容元件的振荡频率的一半，掌握Q3、Q4的c极所接T2推动变压器初级绕组的激励振荡，T2次级它激振荡产生的感应电势作用于T1主电源开关变压器的一次绕组，二次绕组的感应电势经整流形成+3.3V、5V、12V的输出电压。

电脑ATX开关电源工作原理与维修技巧一、工作原理ATX电源是电脑中常见的一种开关电源，其主要功能是将交流电转换为直流电提供给电脑使用，同时还能为电脑提供一定的保护功能。

ATX电源的电路主要由输入滤波、PWM控制器、变压器、输出整流滤波等部分组成。

用户将交流电连接到电源的输入端口，电源对该电压进行滤波和整流，然后将动态变化的直流电转换为需要的电压。

处理完这些步骤后，ATX电源通过IDE 和CPU的连接口向电脑提供直流电。

二、维修技巧ATX电源在工作中经常会出现一些故障，比如电源开不了、电源释放的蜂鸣声等。

下面是一些常见的维修技巧：1. 接触不良有时电源无法正常开启的原因是接触松动。

此时，需要检查电源与连接电缆之间的接触情况。

可能需要拆开电源，清除接触处的灰尘、腐蚀物，并确保金属部件间有充分的接触。

2. 故障元件电源的故障元件很少，其中最常见的是变压器和电容。

如果在检查接触不良后没有发现问题，则需要拆开电源检查电容器和变压器是否出现短路或损坏现象。

如果出现了这些问题，需要更换故障元件。

3. 清洁维护ATX电源的内部很容易收集灰尘，这可能会导致散热效果不佳。

因此，需要经常用吸尘器或者零尘布进行清洁维护，以保证电源正常工作。

4. 鉴定电源工作状态当电源发生故障时，需要进行分析诊断。

比如有些电源的状态显示器可以通过颜色变化或灯光来标示电源的状态。

所以需要对电源的指示灯状态进行鉴定，以及排除可能的错误。

三、如何安全地维修电源当维修电源时，需要采取一些安全措施，以防止电源的高电压对用户造成损伤。

下面是一些值得注意的地方：1. 关闭电源在拆解电源之前，需要确保电源已经完全关闭，以避免因为误操作而受伤。

2. 避免静电静电可能会损坏电源中的电路件，因此需要穿戴相应的防静电设备，同时也要保持工作区域的干燥，减少静电产生。

3. 注意高高压电容器当要处理电源中的电容器时，需要特别小心。

在处理时，需要先通过一个电阻将电容器引线连接在同一个地方，然后才能进行操作。

atx工作原理
ATX工作原理是指电源ATX标准的一种工作方式，用于供电
设备如电脑主机等的电源控制和管理。

它采用交流变为直流的方式，将交流电转换为主机所需的直流电。

它主要由变压器、整流器、滤波器、稳压器和保护电路组成。

首先，交流电通过变压器将输入电压降低并进行隔离，然后通过整流器将交流电转换为直流电。

接下来，经过滤波器去除直流电中的纹波电压，使输出电压较为稳定。

然后，稳压器将稳定的直流电压提供给电源管理芯片。

电源管理芯片负责对电源进行控制和管理。

它根据主机的需求调节输出电压和电流，以满足主机各个部件的电力需求。

同时，它具备短路保护、过流保护、过压保护等功能，保证电源的安全性和稳定性。

另外，ATX电源还具备对主机的开关控制功能。

当用户按下
主机的开机按钮时，电源管理芯片接收到信号后会启动电源，并向主机其他部件发送开机信号。

当用户关机时，电源管理芯片接收到关机信号后会断开电源，并将关闭信号发送给其他部件。

总之，ATX工作原理通过交流电转换为直流电，并由电源管
理芯片对电源进行管理和控制，以满足主机各个部件的电力需求，并具备保护功能和开关控制功能。

这种工作原理保证了电源的稳定性和可靠性，为各类设备的供电提供了有效的解决方案。
