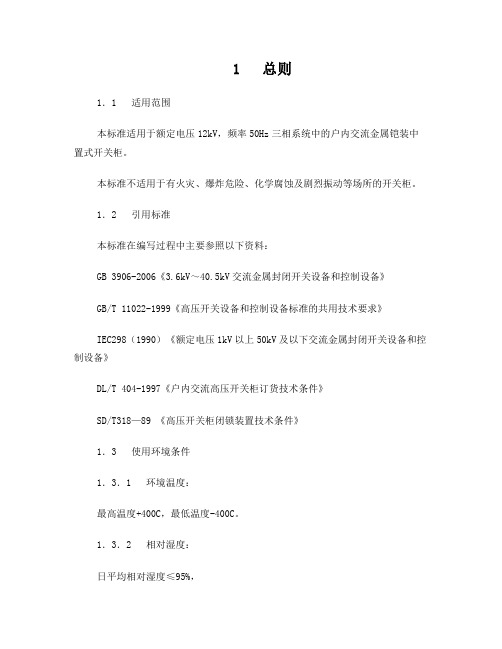

1 总则1．1 适用范围本标准适用于额定电压12kV，频率50Hz三相系统中的户内交流金属铠装中置式开关柜。
本标准不适用于有火灾、爆炸危险、化学腐蚀及剧烈振动等场所的开关柜。
1．2 引用标准本标准在编写过程中主要参照以下资料：GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997《户内交流高压开关柜订货技术条件》SD/T318—89 《高压开关柜闭锁装置技术条件》1．3 使用环境条件1．3．1 环境温度：最高温度+400C，最低温度-400C。
1．3．2 相对湿度：日平均相对湿度≤95%，月平均相对湿度≤90%。
1．3．3 海拔高度：1000m。
1．3．4 抗地震度：地震烈度不超过8度。
1．3．5 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
1．3．6 无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求。
1．3．7 在超过GB3906规定的正常的环境条件下使用时：相对湿度大于70%时应接通电加热器；凡海拔高度超过1000m的地方，按JB/Z102-71规定处理。
1．3．8 产品应能防止影响设备工作的异物进入。
1．4 额定参数额定电压；额定频率；断路器额定电流；开关柜额定电流；额定热稳定电流及其持续时间；额定动稳定电流；额定短路开断电流；额定短路关合电流；额定绝缘水平；防护等级。
1．4．1 额定电压：3.6kV、7.2kV、12kV。
1．4．2 额定频率：50Hz（±0.2）。
1．4．3 断路器额定电流：630A、1250A、1600A、2000A、2500A、3150A。
1．4．4 开关柜额定电流：630A、1250A、1600A、2000A、2500A、3150A。
户内电磁锁DSN-AM-Y1.1 产品主要用途和适用范围D户内电磁锁DSN-AM-YDSN-AM-Y3系列户内电磁锁是一种防止电气误操作的电磁闭锁装置，本产品广泛用于网门、高压开关柜及其它需要安全联锁的户内电磁锁DSN-AM-Y地方实现联锁，防止误入带电间隔及误操作发生。
本产品是发电厂和供电部户内电磁锁DSN-AM-Y门不可缺少的闭锁装置。
本产品采用整体式结构设计，比DSN2型电磁锁设计合理，结构更简单，布置更紧凑，锁体体积缩小，功能较全，通用性户内电磁锁DSN-AM-Y好，操作简便。
本产品最显著的优点是相同电压等级下交直流通用，用户订货，使用更方便。
安装简单，不必拆卸面板，即可整体插入户内电磁锁DSN-AM-Y安装。
本产品负荷JB户内电磁锁DSN-AM-Y/T7827-95的《高压开关设备用电磁锁通用技术条件》的要求，并通过原国家水利电力部和机械部的联合鉴定。
1.2 使用环境条件：a.环境温度：上限+40℃，下限-10℃，高寒地区-25℃；b.海拔高度不超过2500m；c.湿度：相对湿度日平均值不大于95%，月平均值不大于90%；d.使用场所应无火灾爆炸危险，化学腐蚀及经常的剧烈震动；e.特殊环境由用户和制造厂协商解决。
1.3 产品型号和含义DS N □□□□——安装方式：Z ---左开门Y --- 右开门————结构型式：D ---刀闸锁（刀闸锁可省）M --柜门锁——————分类：B --- 把手锁A--- 拨钮锁(刀闸锁无此项)—————————设计序号———————————户内用—————————————电磁锁K：电源开关按钮RL：电磁锁线圈R：电阻D：发光二极管1、2 工作电源图1 电磁锁接线原理图三、安装与使用3.1 电磁锁的选用电磁锁的类型由用户根据要锁定的对象及实际安装需要来选用。
1）对CS6-1型人力操作机构或者开关分合操作机构选用刀闸锁；2）对高压开关柜门或网门，可选用拨钮式或把手式门锁；3）根据门的打开方向，可选用左开门锁或右开门锁。
10KV高压开关设备技术规范样本一、引言本文档描述了10KV高压开关设备的技术规范样本。
这个样本是为了确保设备能够按照既定的标准和规范设计、安装、运行和维护而建立的。
二、适用范围这个样本适用于设计、制造、安装和维护10KV高压开关设备的人员。
三、设备类型10KV高压开关设备应符合下列要求：- SF6气体绝缘金属封闭开关设备（截止2019年12月31日，其安全性符合国家标准GB 3906-2016和DL/T 404）- 气体绝缘金属封闭开关设备（AC略）（符合GB 3906-1991）- 油浸式化合物绝缘开关设备（IC略）（符合GB 1985-2004）- 空气绝缘开关设备（FC略）（符合GB .11-2013）四、设计要求设备的设计应符合相应的标准和规范，设备应满足下列要求：- 设备绝缘可靠，不发生泄漏- 设备排气装置应满足规定，保持设备内部气密性- 操作机构应设计合理，动作方便，操作力矩小- 产品应考虑通用性和互换- 产品应当具有良好的环境保护和防护措施五、制造和安装要求10KV高压开关设备的制造和安装应满足下列要求：- 主要部件的选材、焊接和加工应符合相关标准和规范- 电气连接应符合设计要求和相关的电器技术标准- 设备应标有合格证明和生产编号- 设备应提供完整的技术文件和使用说明书- 设备及其附件应安装牢固、位置合理六、运行要求设备应满足以下要求：- 在正常规定条件下，设备应无故障工作- 设备应稳定可靠，动作灵敏而准确- 设备应有良好的机械特性，可承受短期过载和短路电流- 设备应符合国家和地方对设备的电能计量检定规定七、维护要求设备应满足以下要求：- 设备需要定期进行维护，确保其稳定可靠的操作- 维护人员应定期进行技能培训，并持有相关证书- 检修和更换配件时，应使用原厂或经过生产厂家授权的配件八、总则10KV高压开关设备技术规范样本描述了设备设计、制造、安装、运行和维护的要求。
使用者应按照本规范要求和相关的标准、规范进行操作和维护，以确保设备的安全、稳定和效率。
附件江苏省电力公司变电站防误操作技术规定（修订稿）江苏省电力公司二〇一二年十月目录1总则.................................................. - 1 - 2变电站防误功能要求.................................... - 1 - 3站端监控系统防误功能要求.............................. - 5 - 4电气设备防误闭锁功能要求.............................. - 6 - 5有关防误操作器材技术要求.............................. - 9 - 6变电站设备操作及解锁要求............................. - 11 - 7附则................................................. - 12 -变电站防误操作技术规定（修订稿）1总则1.1为规范和统一变电站电气设备防误操作系统的技术要求，有效防止人员误操作，保障电网和设备的安全运行，特制定本规定。
1.2变电站防误操作系统应本着简单、可靠、经济、高效的原则进行设计和建设，并充分考虑变电站无人值班的现状及适应变电运维管理模式发展方向。
1.3变电站防误操作系统必须满足基本的“五防”要求，即：防止误分、误合断路器（以下简称开关）、防止带负荷拉、合隔离开关或手车触头、防止带接地线（接地刀闸）合断路器（隔离开关）、防止带电合接地刀闸（接地线）、防止误入带电间隔。
1.4变电站防误操作系统必须保证设备的遥控操作、就地电动操作、就地手动操作均具有防误闭锁功能。
2变电站防误功能要求2.1220kV及以上敞开式变电站2.1.1变电站新建或整站综自改造时应采用“站端监控系统逻辑闭锁＋设备间隔内电气闭锁”的方式来实现防误操作功能，不再设置独立的微机防误操作系统。

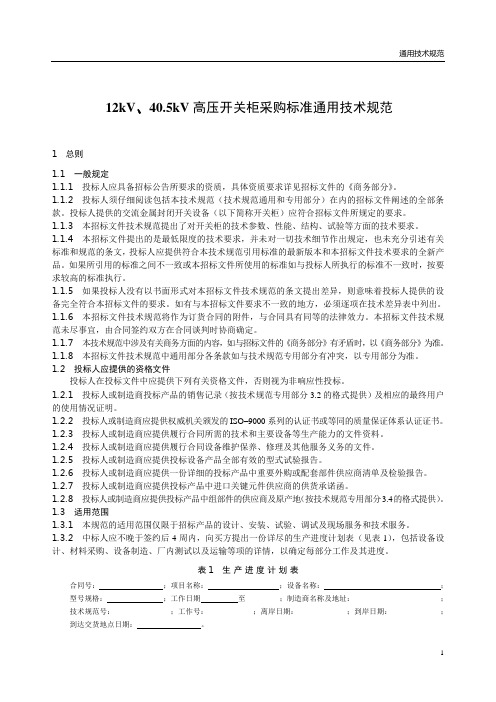

通用技术规范12kV、40.5kV高压开关柜采购标准通用技术规范1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的《商务部分》。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的交流金属封闭开关设备（以下简称开关柜）应符合招标文件所规定的要求。
1.1.3本招标文件技术规范提出了对开关柜的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本和本招标文件技术要求的全新产品。
如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在技术差异表中列出。
1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。
1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.2.1投标人或制造商投标产品的销售记录（按技术规范专用部分3.2的格式提供）及相应的最终用户的使用情况证明。
1.2.2投标人或制造商应提供权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。
1.2.3投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料。
1.2.4投标人或制造商应提供履行合同设备维护保养、修理及其他服务义务的文件。
中国石油集团工程设计有限责任公司华北分公司中国石油集团工程设计有限责任公司华北分公司业主：中国石油吐哈油田分公司项目编号：CPENC-BD07013 工程地点：新疆维吾尔自治区哈密技术规格书编号:SPC-0000电04工程名称：三塘湖油田原油外输管道工程第 1 页共49 页本文件由中国石油集团工程设计有限责任公司华北分公司发布,仅适用于三塘湖油田原油外输管道工程目录第一部分工程概况和要求 (2)1设备概述 (2)2范围 (4)3 定义 (5)4项目总体要求 (5)5相关技术文件及说明 (7)第二部分现场条件 (8)1安装场所 (8)2 环境条件 (8)第三部分主要通用技术要求 (9)1标准和规范 (9)2运行条件 (12)3设备总体要求 (13)4、开关柜 (14)5、监控保护装置 (19)6微机综合自动化系统 (24)7 直流电源 (35)8 铭牌 (43)9 检查和试验 (44)10、备品、备件及专用工具 (45)11 涂漆、包装和运输 (46)12 提交文件 (46)13技术服务 (52)14 验收 (52)15 售后服务 (53)16 保证和担保 (53)第四部分数据表 (53)35kV开关柜技术要求和条件 (54)6kV开关柜技术要求和条件 (58)表3 直流设备技术要求和条件 (2)第一部分工程概况和要求1设备概述开关柜z7 直流电源系统1、2、末站输入380V±15%，50Hz±5%输出DC190~DC290V连续可调输出nx单相20A输入双回3相，输出nx单相20A32范围本技术规格书包括中置式高压开关柜在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。
3 定义本技术规格书用到的名称定义如下：项目：三塘湖油田原油外输管道工程业主：中国石油吐哈油田分公司设计：中国石油集团工程设计有限责任公司华北分公司供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备的公司或厂家。
高压开关技术条件1 范围本技术条件适用于KYN□-40.5KV交流金属封闭开关设备(以下简称开关柜)。
该开关柜系三相交流50Hz户内装置的金属封闭开关设备，用于发电厂、变电站以及工矿企业的配电室，额定电压为40.5KV 的成套配电装置。
2 引用标准GB 3906-1991《3-35KV交流金属封闭开关设备》GB/T762-1996《标准电流》GB 763-1990《交流高压电器在长期工作时的发热》GB 11022-1989《高压开关设备通用技术条件》GB 3309-1989《高压开关设备常温下的机械试验》GB 311.1-1997《高压输变电设备的绝缘配合》GB 311.2-1983《高电压试验技术》GB 1985-1989《交流高压隔离开关和接地开关》GB 2681-1981《电工成套装置中的导线颜色》GB 191-1990《包装储运图示标志》GB/T2900.19-1994《电工名词高电压试验技术和绝缘配合》GB/T2900.20-1994《电工术语高压开关设备》3 环境条件a)周围空气温度上限+40☹C下限-10☹Cb)海拔高度海拔高度不超过1000mc)相对湿度日平均相对湿度不大于95%，月平均相对湿度不大于90%d)地震地震烈度不超过8度e)周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染f)无经常性的剧烈震动当开关柜使用条件超出以上的规定，由用户与制造厂协商确定4 术语本技术条件采用的术语定义，按GB2900.19、GB2900.20及GB3906中的规定。
5 额定参数5.1 开关柜额定参数5.1.1 额定电压：40.5kV15.1.2 额定电流：1250A,1600A开关柜的额定电流应按GB762的规定选取。
开关柜主回路的最大额定电流为1600安，主母线最大额定电流2000A。
5.1.3 额定频率50Hz5.1.4 额定绝缘水平额定短时工频耐受电压（有效值）80kV（或95kV）；额定雷电冲击耐受电压（峰值）185kV5.1.5 温升对于包括母线在内的主回路元件，在额定电流和额定频率下的温升除应符合GB763的规定外，尚应符合如下规定：a)开关柜内部的元件，其温升值不得超过该元件相应标准的规定；b)对于可触及的外壳和盖板，其温升值不得超过30K，对于可触及的，但在正常运行时无需触及的外壳或盖板其温升值不得超过40K；c)对于操作时不会触及的外壳各部分，若温升值大于或等于65K时，应采取防护措施，以确保周围的绝缘材料不会损坏。
效能建设个人工作总结范文6篇篇1一、引言在过去的一年中，我积极参与了公司的效能建设工作，通过不断学习和努力，取得了一定的成绩。
本文将对我一年来的效能建设工作进行总结，旨在回顾过去、总结经验、找出不足，为未来的工作提供参考和借鉴。
二、效能建设工作回顾1. 制定效能建设目标根据公司整体战略和部门实际情况，我制定了切实可行的效能建设目标。
在目标制定过程中，我充分考虑了部门的工作职责、存在的问题以及可利用的资源，确保目标既具有挑战性又具备可行性。
2. 优化工作流程针对部门内部存在的工作流程问题，我积极推动流程优化工作。
通过梳理现有流程、分析瓶颈环节、提出改进措施等步骤，成功优化了部门的工作流程，提高了工作效率。
同时，我还注重引导团队成员积极参与流程优化工作，共同为提高部门整体效能贡献力量。
3. 强化团队建设团队成员的综合素质和协作能力是影响部门效能的关键因素。
因此，我始终将团队建设作为效能建设工作的重要组成部分。
通过定期组织团队成员参加培训、分享会等活动，提升团队成员的专业技能和团队协作能力。
此外，我还注重营造积极向上的团队氛围，增强团队的凝聚力和战斗力。
4. 实施绩效考核绩效考核是激励和约束团队成员、提高部门整体效能的有效手段。
我根据公司相关制度和部门实际情况，制定了科学合理的绩效考核方案。
在方案实施过程中，我注重与团队成员保持密切沟通、及时反馈考核结果，并根据考核结果采取相应的激励或约束措施。
三、取得的成效1. 工作效率显著提高通过优化工作流程和强化团队建设等措施的实施，我明显感觉到部门整体工作效率有了显著提高。
在处理各类业务时更加迅速、准确和高效，客户满意度也得到了相应提升。
2. 团队协作能力增强在团队建设方面取得了一定成效。
通过组织培训、分享会等活动，团队成员的专业技能和团队协作能力得到了进一步提升。
大家更加注重相互配合、共同解决问题，形成了良好的团队协作氛围。
3. 工作质量得到保障在实施绩效考核的过程中，我注重对团队成员的工作质量进行严格把控。
高压开关柜技术规范书(DOC 50页)12kV、24kV、40.5kV高压开关柜技术规范书（通用部分）2010年07月序号名称编号1 12kV/1250A-25kA 真空开关高压开关柜1016001-0010-012 12kV/2500A-25kA 真空开关高压开关柜1016001-0010-023 12kV/1250A-31.5kA 真空开关高压开关柜1016001-0010-034 12kV/3150A-31.5kA 真空开关高压开关柜1016001-0010-045 12kV/4000A-40kA 真空开关高压开关柜1016001-0010-056 24kV/1250A-25kA真空开关高压开关柜1016001-0020-017 24kV/2500A-25kA真空开关高压开关柜1016001-0020-028 24kV/1250A充气式高压开关柜1016003-0020-019 24kV/2500A充气式高压开关柜1016003-0020-02140.5kV/1250A-25kA真空开关高压开关柜1016001-0035-01 0140.5kV/2500A-25kA真空开关高压开关柜1016001-0035-02 1140.5kV/1250A-25kASF6开关高压开关柜1016001-0035-03 2140.5kV/2500A-25kASF6开关高压开关柜1016001-0035-04 3140.5kV/1250A-31.5kA真空开关高压开关柜1016001-0035-05 4交流金属封闭开关设备标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：a. 改动通用部分条款及专用部分固化的参数；b. 项目单位要求值超出标准技术参数值；c. 需要修正污秽、温度、海拔等条件。
二、箱式变电站1、环境条件:环境温度：-25 ～+40︒C相对湿度：日平均值不大于95%；月平均值不大于90%（25︒C）；有凝露的情况发生海拔高度：≤1000 m地震烈度：7度(0.1g)。
雷暴日：> 27.9日/年2、质量标准:设备的制造、试验和验收除了满足本用户需求书的要求外，还应符合如下标准：GB1094.1-96《电力变压器》第1部分总则GB1094.2-96《电力变压器》第2部分温升GB1094.3-2003《电力变压器》第3部分绝缘水平和绝缘实验GB1094.5-2003《电力变压器》第5部分承受短路的能力GB6450-86《干式电力变压器》GB/T10228-97《干式电力变压器技术参数和要求》GB/T17211-98《干式电力变压器负载导则》JB/T7827-95《高压开关设备用电磁锁通用技术条件》GB4208-93《外壳防护等级（IP代码）》JB/T10088-99《6~220kV级变压器声级》变压器及其组成部件应满足上述国内、国际标准的要求，若卖方采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经买方批准后方可采用。
3、主要技术参数:变压器为干式、自冷、环氧树脂浇注变压器。
4、可靠性、可维护性:a)可靠性产品在设计时必须采用高可靠性措施。
这些措施应通过利用如下的技术以降低系统故障概率和影响正常运行的随机性：➢使用已证明具有高可靠性的材料。
➢采用适当的工艺流程。
➢制定严格的检验制度。
➢所提供设备，应采用适当的措施以预防虫害。
b)可维护性➢设备应设计成只需最少的调整和预防性维护，以及运行维护。
产品设计应包括故障隔离及诊断措施，以减少设备修复时间、维护材料和人工成本。
➢应通过制定合理的维修/更换策略、在线维修措施及维修支持设备的最佳运用来缩短事故恢复时间。
5、接口:a)变压器与10kV进线电缆的接口在高压侧接线端子。
➢接口责任：提供高压接线端子及紧固件，高压电缆及其附件由业主提供。
JB/T7827－1995 高压开关设备用电磁锁通用技术条件1995-11-24 发布1996-07-01 实施JB/T7827－1995前言本标准用以代替JB/DQ 2181—86《高压开关设备用电磁锁通用技术条件》。
本标准与JB/DQ 2181—86的差别在于：a) 增加了前言；b) 修订了“解锁”、“自动复位”、“手动复位”三个术语的定义，增加了“锁定保险”这一术语的定义；c) 完善了使用环境条件；d) 补充了派生的电磁锁、用作门锁的电磁锁和湿热带型电磁锁的型号编制方法；e) 重新规定了工频试验电压值，给定了相应的海拔修正系数；f) 提出了户外电磁锁外壳机械强度的原则要求；g) 增加了具有锁定保险功能的电磁锁的锁定保险试验的试验方法；h) 温升试验方面，删去了用插接式元件控制导电回路的电磁锁的有关规定；i) 根据新国标，对湿热试验、长霉试验、盐雾试验的内容作了局部修改；j) 具体明确了户外电磁锁防雨试验的试验方法和合格判据；k) 调整了定期进行寿命试验的年限，补充了定期进行温升试验的年限；l) 取消了“模拟误操作试验”的要求；m) 出厂试验方面，增加了抽试电磁铁线圈匝间绝缘的规定。
本标准从1996年7月1日起实施。
本标准自生效之日起，同时代替JB/DQ 2181—86。
本标准由全国高压开关设备标准化技术委员会提出并归口。
本标准起草单位：沈阳高压开关厂、西安高压电器研究所、西安高压开关厂二分厂、江山市开关厂、镇江电工器材厂。
本标准主要起草人：杨大锟、沈聿修、柯自力。
中华人民共和国机械行业标准高压开关设备用电磁锁通用技术条件JB/T7827－1995代替JB/DQ 2181—86 1范围本标准规定了高压开关设备用电磁锁（以下简称电磁锁）的使用环境条件、产品型号编制方法和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。
本标准适用于高压开关设备防止电气误操作用的电磁锁。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 763—90 交流高压电器在长期工作时的发热GB 2421—89电工电子产品基本环境试验规程总则GB/T 2423.4—93 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T 2423.16—90电工电子产品基本环境试验规程试验J：长霉试验方法GB/T 2423.17—93 电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T 2900.1—92电工术语基本术语GB/T 2900.20—94电工术语高压开关设备GB/T 5582—93 高压电力设备外绝缘污秽等级GB 11022—89 高压开关设备通用技术条件JB 911—66一般工业用低压电器电气间隙和漏电距离3定义本标准采用术语的定义，除按GB/T2900.1和GB/T 2900.20等标准规定外，还定义了下列术语。
3.1电磁锁一种防止高压开关设备产生电气误操作的电控机械联锁装置。
3.2 自动复位电磁锁在对锁定对象开锁完毕后，其锁栓能自动返回到锁定位置的功能。
3.3 手动复位电磁锁在对锁定对象开锁完毕后，能人为地将锁栓返回到锁定位置的功能。
3.4手动解锁电磁锁在电磁铁线圈不通电情况下，能借助专用工具开锁的功能。
3.5 锁定保险电磁锁在将锁定对象锁上后，即使锁定对象具备开锁条件，也只有借助专用工具才能开锁的功能。
4 使用环境条件4.1 户内电磁锁a) 周围空气温度上限：+40℃；下限：一般地区－10℃，高寒地区－25℃。
b) 海拔分为1 000、2 000、3 000 m。
c) 湿度推荐采用的相对湿度：日平均值不大于95%，月平均值不大于90%。
在高湿度期内温度急降时，可能凝露。
d) 空气污秽等级为GB/T 5582中的0级，Ⅰ级或Ⅱ级，具体等级由产品技术条件规定。
e) 无经常性的剧烈振动。
4.2 户外电磁锁a) 周围空气温度上限：+40℃；下限：一般地区－30℃，高寒地区－40℃。
b) 海拔分为1 000、2 000、3 000 m。
c) 应考虑凝露或雨的影响。
d) 空气污秽等级为GB/T 5582中的Ⅰ级、Ⅱ级或Ⅲ级，具体等级由产品技术条件规定。
5 产品型号编制方法和基本参数5.1 产品型号编制方法D S □□—□□TH湿热带型Z（左侧安装，用左字汉语拼音第一个大写字母Z表示）Y（右侧安装，用右字汉语拼音第一个大写字母Y表示）M（门锁，用门字汉语拼音第一个大写字母M表示）MZ（门锁左侧安装，用门左二字各自的汉语拼音第一个大写字母MZ表示）MY（门锁右侧安装，用门右二字各自的汉语拼音第一个大写字母MY表示）派生，用大写英文字母A、B、C……表示设计序号，用阿拉伯数字1、2、3、……表示N（户内用，用内字汉语拼音第一个大写字母N表示）W（户外用，用外字汉语拼音第一个大写字母W表示）锁字汉语拼音第一个大写字母电字汉语拼音第一个大写字母注：所谓左侧安装或右侧安装，系指人面向锁定对象所对应的安装位置。
当电磁锁在锁定对象上的安装位置位于人面向的左侧时即为左侧安装；反之，即为右侧安装。
5.2 额定电压电磁锁的额定电压应在下列数值中选用：交流（50 Hz）：220 V；直流：24、48、110、220 V。
注：直流24 V尽量少用。
6 技术要求6.1 电磁锁的锁栓应为间接动作式。
如锁栓断面为圆形，则户内电磁锁锁栓直径不得小于9mm，户外电磁锁锁栓直径不得小于12 mm。
锁栓的强度及锁栓插入锁孔的长度应满足所配锁定对象的要求。
6.2 电磁锁应具有是否允许开锁的指示装置。
6.3 电磁锁的锁栓应具有手动复位功能。
根据用户需要，该锁栓也可具有自动复位功能的结构。
6.4 电磁锁应具有将锁栓保持在锁定位置的功能。
6.5 电磁锁应能实现手动解锁。
6.6 如用户需要，电磁锁应具备锁定保险的功能。
6.7 电磁锁的电气间隙和漏电距离应符合JB 911的规定。
6.8 所有黑色金属制件应具有防腐措施（不锈钢制件除外）。
6.9 用于高寒地区的电磁锁，应采用防冻润滑脂。
6.10 电磁锁在85%~110%额定电压下应能可靠地工作。
6.11 电磁锁的绝缘应能耐受表1规定的工频试验电压。
6.12 电磁锁中，电磁铁线圈的匝间绝缘应能耐受如下交流试验电压历时1 min：交流线圈：3.5倍额定电压；直流线圈：2.5倍额定电压。
6.13 电磁锁的绝缘必须经受湿热试验。
试验后：a) 绝缘电阻应不小于表2所列数值；b) 应能耐受表1规定的工频试验电压。
6.14 电磁锁的各发热元件在周围空气温度为+40℃时的允许温升应不超过表3的规定。
按专门标准制造的发热元件，其温升应符合相应标准规定。
6.15 户外电磁锁应具有良好的防雨性能，其外壳应具有足够的机械强度。
6.16 电磁锁结构的设计，应考虑排除内部凝露，户外电磁锁还应防止砂尘进入。
6.17 普通型电磁锁应具有防潮性能；湿热带型电磁锁应具有防潮、防霉、防盐雾性能。
6.18 普通型和湿热带型电磁锁的电磁铁线圈均应具有防潮、防霉、防盐雾性能。
6.19 同一型号的电磁锁，安装尺寸应一致，易损件应具有互换性。
7 试验方法7.1 一般检查按产品图样和技术条件进行下列检查：a) 外观、外形尺寸、安装尺寸及锁栓行程；b) 电气间隙和漏电距离；c) 其它。
7.2 操作试验在装配完整的产品上进行下列操作：a) 100%额定电压下30次；b) 85%额定电压下10次；c) 110%额定电压下10次。
试验过程中，电磁锁动作应灵活、正确，无卡滞现象，指示装置指示正常。
7.3 寿命试验电磁锁在装配完整的情况下，应能承受操作10 000次的寿命试验，其中：a) 单独试验8 000次；b) 与所配锁定对象（如人力操作机构等）组装后试验2 000次。
试验以2 000次为一个循环。
每一循环中包括85%额定电压下操作50次，100%额定电压下操作1 900次，110%额定电压下操作50次。
每个循环中不允许作任何调整，但允许按产品安装使用说明书的规定进行润滑。
每两个循环之间允许稍加调整（如调整装配尺寸、紧固螺钉等），但不得修整。
操作频率以电磁铁线圈温升不超过表3规定值为限。
试验过程中，不得出现拒动、误动及锁定不可靠的现象，所配人力操动机构应分、合到位。
整个试验结束后，不应产生任何防碍继续正常工作的损坏。
7.4 解锁试验电磁锁在电磁铁线圈不通电情况下，进行10次解锁操作，每次都应能顺利开锁。
7.5 锁定保险试验具有锁定保险功能的电磁锁，应进行5次锁定保险试验。
每次试验时，在锁定对象具备开锁的条件下，只有借助专用工具才能顺利开锁。
7.6 耐压试验7.6.1 工频耐压试验试验电压和加压时间按6.11规定，电压施加部位为：a) 导电部分与外壳（对地）之间；b) 同极断开接点之间。
试验过程中，如未发生绝缘击穿、表面闪络现象，则认为试验合格。
对拟用于海拔高于1 000 m的电磁锁，工频耐压试验的试验电压，推荐海拔每升高100 m提高1%。
7.6.2 电磁铁线圈的匝间绝缘试验试验电压和加压时间按6.12规定。
试验方法按GB 11022的7.1.10规定。
7.7 温升试验电磁锁的导电回路在额定电压下连续通电1min后，立即测量各发热元件的温升，其值不应超过6.14规定。
温升试验应在寿命试验前、后各进行一次。
其有关试验方法按GB 763规定。
7.8 湿热试验湿热试验方法按GB/T 2423.4规定，并进行以下试验：a) 严酷等级：高温温度＋40℃，周期为6 d；b) 初始检测：试验前，试验样品应经出厂试验合格；c) 放置在试验箱（室）内的状态：试验样品在无包装、不通电的状态下，按正常工作位置放入试验箱（室）的工作间内；d) 降温阶段相对湿度变化：除最初15 min应不低于90%外，其余时间均应不低于95%；e) 恢复：试验样品应在GB 2421的5.3规定的试验的标准大气条件下进行1～2h恢复处理，用洁净的干抹布去除表面的潮气；f) 最后检测：在恢复阶段结束后，应立即对试验样品进行外观检查，并按6.13的规定进行绝缘电阻测量和工频耐压试验。
绝缘电阻用500 V兆欧表测量，工频耐压试验按7.6.1规定。
全部检测工作应在30 min内完成。
7.9 长霉试验长霉试验的试验方法按GB/T 2423.16规定，并进行以下试验：a) 试验Ja；b) 严酷等级：28 d；c) 初始检测：试验前，试验样品应经出厂试验合格；d) 最后检测：试验样品取出后应立即进行外观检查，允许霉菌生长等级为2级。
7.10 盐雾试验盐霉试验的试验方法按GB/T 2423.17规定，并进行以下试验：a) 初始检测：试验前，试验样品应经出厂试验合格；b) 预处理：用洁净的干抹布对试验样品进行清洁；c) 放置位置：试验样品的放置位置为正常工作位置；d) 试验持续时间：16 h；e) 恢复：用洁净的干抹布轻轻抹去试验样品表面的盐沉积物，然后在GB 2421的5.3规定的试验的标准大气条件下恢复1～2 h；f) 最后检测：恢复后的试验样品应及时进行外观检查，外观表面不应严重腐蚀。
