变电站接地网的设计与安装详解随着电力事业的快速发展,电力系统中对接地装置的要求越来越严格,变电所接地系统直接关系到变电所的正常运行,更涉及到人身与设备的安全。
然而由于接地网设计考虑不全面、施工不精细、测试不准确等原因,近年来,发生了多起地网引起的事故,有的不仅烧毁了一次设备,而且还通过二次控制电缆窜入主控室,造成了事故扩大,故接地网对电力系统的安全稳定运行起到非常重要的作用。
一、地网设计目前的情况是,变电所网络仅有一张接地网总平面布置图及其简要说明,在布置图中只画出了主干线,一些特殊设备的接地线未标出,也未考虑设备密集区的地线连接,控制室、高压室及穿墙套管的接地网无单独的接地设计图,且设计部门既没有提供接地网设计计算说明书,也不标明一些重要参数是如何取得的。
有的设计人员并不知道土壤电阻率是由哪个部门提供、如何测量、是否能反映土壤的分层情况等,计算接地短路电流时,未能合理选择点分流和避雷线分流系数,致使设计的接地网电阻值可信度很低。
对接地网设计是否全面、合理关系到接地网的安全稳定运行,设计参数决定了接地网的基本状况,设计参数包括入地短路电流、土壤电阻率、接地电阻值等,现分析如下。
1.1 关于接地短路电流的计算电力行业标准DL/T 6211997中的计算公式为 I =(Imax - In)(1 - Kel) 和 I = In(1 - Ke2),取其最大值,式中I为接地短路电流,即通过接地网进行散流的电流。
Imax为接地短路时的最大接地短路电流,上述公式仅适用于有效接地系统,该值可向运行部门或继电保护部门索取,也可自己计算,一般采用单相接地时,最大运行方式下的最大短路接地电流。
In 为发生最大接地短路时,流往变电所主变压器中性点的短路电流。
当所内主变压器中性点不接地时,In = 0,此是上述可简化为 I = Imax(1 - Kel);当变压器只有1个中性点,发生所内接地时, In =30%Imax,有2个中性点时,In约等于50% Imax,实际值应以继电保护部门计算和实测为准。
水利水电134 2015年3期变电站接地网设计浅析毛育英国网河北临漳县供电公司,河北邯郸 056600摘要:在变电站接地网的优化设计中,其结果受到了很多因素的影响。
除了设计上的因素对接地网地表地位大小的之间影响之外,土壤的不同情况,对于接地网材料的选择不同,都会影响到接地网工作的效率。
例如对于冻土层土壤其电阻率相对比较小,但是对埋设深度的影响比较大,可以通过添加垂直接地极的数量可以取得良好的技术和经济效果。
因此在接地网的设计中,要对周边的水文条件进行详细的勘察,除了具体的技术因素还应当考虑到工程的实际来选择合理的设计和施工方法。
关键词:变电站;接地网;优化设计中图分类号:TM862 文献标识码:A 文章编号:1671-5810(2015)03-0134-011 接地电网中存在的问题分析为了电网的安全运行,常常在变电站中将电力系统以及电气设备的相关部分和大地中的有效接地装置连接起来。
在电力系统中接地可以分为工作接地、保护接地以及防雷接地,其中工作接地是为了电力系统运行而进行接地;保护接地是为了防止由于设备中过大的电流对人的安全产生危害而进行的接地;防雷接地是为了消除在发生雷击时过大的电流、电压对设备产生的危害,常见的有避雷针、避雷器等接地设备。
为了规范变电站的接地网的设计,国家专门规定了相关的接地标准,但是这些方法只能对均匀土壤中的规则接地网的接地参数进行计算,对于土壤或者接地网结构比较复杂的情况只能借助计算机来进行数值计算。
但是随着电力系统和变电站规模的变大,特别是容量比较大的变电站,占地面积比较大,其电气设备分布比较分散,当发生故障时电流注入点的位置不同,使接地网的电位不同,传统的电网设计方法已经不能满足这种电气系统接地的需要。
同时在变电站的控制室中的自动化和保护设备之间一般需要用电缆连接在一起,而电缆的屏蔽层往往两端接地,在发生故障的时候由于其内部的电位差造成电缆表层环流或者反击,使得设备的绝缘层被损坏,影响了设备的检测和控制。
变电站接地网优化设计摘要本文针对变电站接地网的优化设计进行讨论,旨在提高接地网的接地性能和可靠性。
首先介绍了接地网的作用,然后分析了目前接地网存在的问题,包括地电位差大、接地电阻高、接地网的布置不合理等因素。
接着,本文提出了一些优化设计的措施,比如增加接地极的数量、加密接地极之间的连接、采用更优的接地材料等,以提高接地网的接地性能。
最后,文章对接地网的运行和维护进行了简要介绍,为实际操作提供了参考。
引言接地网是变电站电气设备中的重要组成部分,它主要起到保护人身安全和电气设备的作用。
接地网的优化设计对于保证变电站的安全运行、缩短停电时间、提高电网运行质量等方面都具有重要意义。
因此,接地网优化设计是变电站电气设备建设和运行中不可忽视的一环,也是实现安全、稳定、可靠运行的重要保障之一。
接地网的作用接地网是将电气设备接地的一个重要组成部分,它的主要作用如下:1.保护人身安全。
在电气事故中,接地网可以将漏电电流引至地面,避免对人身产生危害。
同时,接地网也可以保护电气设备,避免因为漏电电流过大而导致设备的损坏和停电。
2.提高电气设备的可靠性。
接地网可以对设备进行静电放电和雷电保护,避免因为外界环境影响导致电气设备受损,进而影响电力系统的可靠性。
3.接地电阻的监测。
接地电阻是接地网的重要指标之一,通过对接地电阻的实时监测,可以及时发现和处理接地网中的问题,提高运行可靠性。
接地网存在的问题接地网作为电气设备的保护系统,存在较多的问题,如下:1.地电位差过大。
地电位差是接地网的重要指标之一,指的是在不同地点测量到的地电位差异。
通常,地电位差应小于0.5V,若过大则可能损害电气设备,对人身产生危害。
2.接地电阻过高。
接地电阻是指接地网与地之间的电阻值,相当于接地网的电阻。
接地电阻过高会使得接地网的接地性能下降,应小于10欧。
过高的接地电阻可能导致漏电流过大,使电气设备不能正常运行。
3.接地网布置不合理。
接地网的布置与安装方式直接影响其接地效果和可靠性。

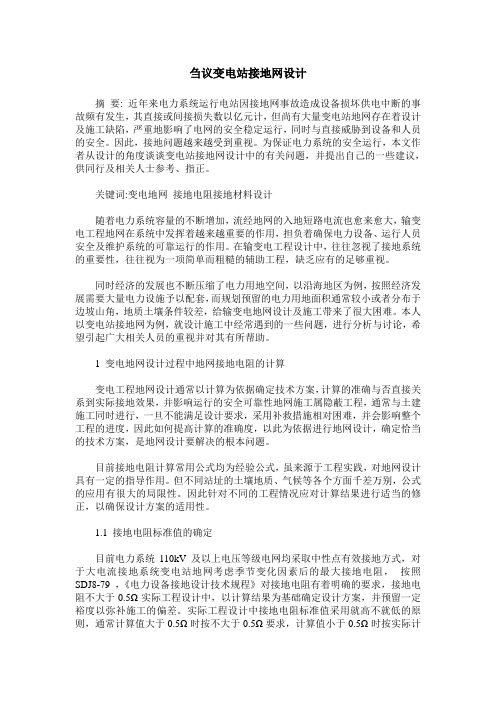

刍议变电站接地网设计摘要: 近年来电力系统运行电站因接地网事故造成设备损坏供电中断的事故频有发生,其直接或间接损失数以亿元计,但尚有大量变电站地网存在着设计及施工缺陷,严重地影响了电网的安全稳定运行,同时与直接威胁到设备和人员的安全。
因此,接地问题越来越受到重视。
为保证电力系统的安全运行,本文作者从设计的角度谈谈变电站接地网设计中的有关问题,并提出自己的一些建议,供同行及相关人士参考、指正。
关键词:变电地网接地电阻接地材料设计随着电力系统容量的不断增加,流经地网的入地短路电流也愈来愈大,输变电工程地网在系统中发挥着越来越重要的作用,担负着确保电力设备、运行人员安全及维护系统的可靠运行的作用。
在输变电工程设计中,往往忽视了接地系统的重要性,往往视为一项简单而粗糙的辅助工程,缺乏应有的足够重视。
同时经济的发展也不断压缩了电力用地空间,以沿海地区为例,按照经济发展需要大量电力设施予以配套,而规划预留的电力用地面积通常较小或者分布于边坡山角,地质土壤条件较差,给输变电地网设计及施工带来了很大困难。
本人以变电站接地网为例,就设计施工中经常遇到的一些问题,进行分析与讨论,希望引起广大相关人员的重视并对其有所帮助。
1 变电地网设计过程中地网接地电阻的计算变电工程地网设计通常以计算为依据确定技术方案,计算的准确与否直接关系到实际接地效果,并影响运行的安全可靠性地网施工属隐蔽工程,通常与土建施工同时进行,一旦不能满足设计要求,采用补救措施相对困难,并会影响整个工程的进度,因此如何提高计算的准确度,以此为依据进行地网设计,确定恰当的技术方案,是地网设计要解决的根本问题。
目前接地电阻计算常用公式均为经验公式,虽来源于工程实践,对地网设计具有一定的指导作用。
但不同站址的土壤地质、气候等各个方面千差万别,公式的应用有很大的局限性。
因此针对不同的工程情况应对计算结果进行适当的修正,以确保设计方案的适用性。
1.1 接地电阻标准值的确定目前电力系统110kV 及以上电压等级电网均采取中性点有效接地方式,对于大电流接地系统变电站地网考虑季节变化因素后的最大接地电阻,按照SDJ8-79 ,《电力设备接地设计技术规程》对接地电阻有着明确的要求,接地电阻不大于0.5Ω实际工程设计中,以计算结果为基础确定设计方案,并预留一定裕度以弥补施工的偏差。

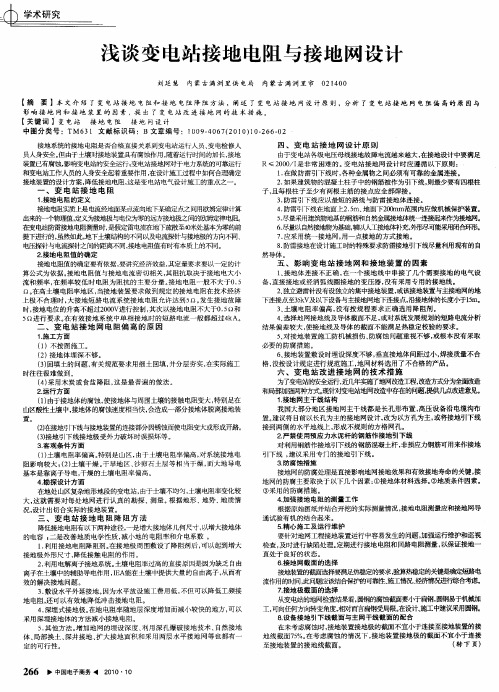

关于变电站接地网及接地电阻的探讨随着电力系统的不断发展,变电站作为电力传输的重要枢纽,在电力系统中扮演着至关重要的角色。
而变电站的接地网及接地电阻作为保障电力系统安全稳定运行的重要环节,也备受关注。
本文将就变电站接地网及接地电阻的相关问题进行探讨,以期能更好地了解其重要性及影响因素。
一、变电站接地网的作用变电站接地网是为了保障工作人员及设备的安全而设置的。
在正常情况下,接地网并不起作用,但当系统出现故障时,接地网则发挥着至关重要的作用。
当设备出现漏电故障时,接地网能够通过将电流引至地下,起到保护作用,避免触电事故的发生。
接地网还能够分散大气静电和雷击电流,保障变电站设备的安全运行。
二、变电站接地电阻的作用及影响因素接地电阻是衡量接地网性能的重要指标,它的大小直接影响着接地网的保护效果。
接地电阻的大小受到多种因素的影响,主要包括接地棒的深度、材料、湿度、土壤电导率等。
接地电阻过大会导致接地电压升高,影响到接地网的保护效果,甚至可能导致设备损坏和人员触电。
三、接地网设计和维护为了确保接地网的良好性能,变电站接地网的设计和维护显得尤为重要。
设计时需要充分考虑土壤条件、地质情况等因素,合理选择接地棒的数量、深度和布置方式,以确保接地电阻的合理大小。
定期对接地网进行维护检查,随时排除可能影响接地电阻的问题,确保其性能的稳定和可靠。
四、变电站接地网的优化随着电力系统的发展,对接地网性能要求也日益提高,因此需要对接地网进行优化设计。
通过采用新型接地装置、提高接地棒质量、改变接地结构等手段,可以有效降低接地电阻,提高接地网的保护性能。
也可以采用接地增强剂等物质对土壤进行改良,以提高土壤电导率,从而减小接地电阻。
五、结语变电站接地网及接地电阻作为电力系统中不可或缺的一部分,其重要性不言而喻。
在电力系统运行中,要时刻关注接地网的性能,及时检查维护,确保其正常运行。
未来,随着电力系统的发展,我们也需要不断改进接地网的设计和优化,以适应新的发展需求,进一步提高电力系统的安全性和稳定性。
例析220kV变电站的接地网设计良好的变电站接地系统是保证人身和设备安全、维护电力系统可靠运行的重要组成部分。
由于220kV变电站占地面积越来越小,变电站附近没有可利用的空地或可引接的接地面积也很有限,接地网一般只能在围墙内采取措施,特别是一些变电站所处地域土壤电阻率较高,如何采取有效措施,使高土壤电阻率地区地网接地电阻达到国家标准,是摆在变电站设计人员面前的重要课题。
1 工程概述接地网是变电站重要的组成部分,其接地电阻直接影响到电网和设备的安全运行。
接地网接地电阻的计算涉及到当地电阻率等复杂计算。
220kV景湖变电站占地32114平方米,位于东莞市厚街镇河田区,站内接地网面积为23523平方米,站外地网面积为3598平方米。
景湖变电站位于小山坡上,东侧有一条公路与厚街河田相连接广深调整公路,交通方便;西侧是池塘及果园,是站内地网外扩的方向。
本站土壤电阻率较高,站内6~10米层平均900Ω·米,站西面平均为500Ω·米,站内30米层平均903Ω·米,站西面平均为600Ω·米。
2 接地网设计根据参考文献[1]和参考文献[2],本变电站采用以水平接地体为主且边缘闭合的圆形复合接地装置模型来等效变电站的接地网,进行接地电阻的计算。
另外,公司标准要求,变电站的接地阻值不宜大于1Ω。
本站地网设计包括深井接地孔9个,深井接地极279米,水平接地带10.7千米,垂直接地极140根,地网分为站内地网和站外地网两部分,为276米×196米的长方形。
接地极采用L50×50×5镀锌角钢进行制作,长度为2.5米,其垂直埋深约-3.3米,与水平接地带镀锌圆钢在-0.8米处焊牢,并保证焊口听搭接长度,不小于设计要求96毫米,双面焊接。
水平接地带采用镀锌圆钢,埋设深度以最终水平地面为零面标高,不同的地面零面标高可能不相同,站内水平接地带的埋设深度为相对零面以下0.8米,站外水平接地带为相对零面标高以下1米。
浅议变电站接地网设计
作者:吴李林
来源:《城市建设理论研究》2013年第05期
摘要:文章结合变电站接地网目前存在的主要问题及设计原则,论述了接地网设计的要点、接地电阻的构成、变电站降阻措施等,并结合工程实践,阐述了变电站接地的设计。
关键词:变电站;接地电网设计;接地电阻
中图分类号:TM411+.4文献标识码:A文章编号:
1.目前接地网存在的主要问题随着电力系统的发展,接地短路电流越来越大,接地网的问题也变得更加突出,由于接地网问题曾发生了多次事故或造成事故扩大。
通过对变电站接地网的调查,发现变电站接地网主要存在以下问题。
1.1接地网均压问题
通过对若干座变电站接地网的电位分布测试和图纸调查,发现接地网的均压大多不符合要求,特别是横向电位分布,电位梯度大,跨步电压超标。
这是由于在接地网设计时把工频接地电阻作为主要的技术指标,而忽略了地网的均压和散流。
由于均压不好,在发生大的工频短路电流入地时,或冲击电流入地时就会造成局部电位升高,高压向低压反击打坏微机控制设备或低压控制回路。
1.2设备接地与地网之间的连通问题
对于多年运行的若干座变电站进行全面检查和试验,发现接地网存在的最大的问题不是接地网的各项技术指标问题,而是变电站内电气设备与接地网的连接问题,常常造成雷击时击坏设备,而避雷器不动作,就是避雷器动作,由于接地不良其残压高,也会损坏其它设备。
1.3接地引下线及接地体的截面偏小
由于接地体或设备的引下线不能满足短路电流热稳定要求,在发生接地短路时,接地引下线往往被烧熔烧断,使设备外壳带上较高的反击过电压,有时往往会往低压二次回路反击使事故扩大。
1.4接地装置的腐蚀
接地装置的腐蚀是一个普遍存在的问题,变电站的接地网最容易发生腐蚀的是设备的接地引下线。
由于腐蚀造成其截面满足不了接地短路电流热稳定的要求,或者形成电气上的开路,
使设备失去接地。
还有电缆沟内的接地带也容易发生腐蚀,尤其是各焊接头,最容易发生腐蚀,如果其上串接有设备的接地引下线,则会造成如干设备或设备单元失去接地。
2.接地网设计原则及要点 2.1接地网设计原则 1998年1月1日起实施的DL/T621-1997《交流电气装置的接地》新规程要求接地装置的接地电阻值应符合R≤2000/I Ω,重申了故障时接地网的电位升高不超过2000V的规定。
新标准对不同电压等级的变电站地网的接地电阻值的要求远比旧标准中R≤0.5Ω的笼统提法要严谨。
如此低的接地电阻常常给接地网设计带来不小的困难,有时为了把接地电阻降下来需要采取综合措施如采用三维立体接地网,换土,使用降阻剂,外引接地网等。
随着电力系统规模的不断扩大,变电站各级电压母线接地故障电流越来越大,在高土壤电阻率地区接地电阻要满足R≤2000/I也是非常困难的。
现行标准与原接地规程有一个很明显的区别是对接地电阻值不再规定要达到0.5Ω,而是允许放宽到5Ω,但这不是说一般情况下,接地电阻都可以采用5Ω,接地电阻放宽是有附加条件的,即:防止转移电位引起的危害,应采取各种隔离措施;考虑短路电流非周期分量的影响,当接地网电位升高时,3~10kV避雷器不应动作或动作后不应损坏,应采取均压措施,并验算接触电位差和跨步电位差是否满足要求,施工后还应进行测量和绘制电位分布曲线。
因此,人们普遍认为,110kV及以上变电站中,接地电阻值小于0.5Ω的合格,大于0.5Ω就是不合格,不管短路电流有多大都不必采取措施,这是不合理的。
特别是对于高土壤电阻率山区,对接地装置验收接地电阻不满足设计要求时,应补充进行接触电势、跨步电压测量,如果测量值满足要求,该接地网可满足验收标准。
变电站接地网设计时应遵循以下原则: (1)尽量采用建筑物地基的钢筋和自然金属接地物统一连接地来作为接地网。
(2)尽量以自然接地物为基础,辅以人工接地体补充,外形尽可能采用闭合环形。
(3)应采用统一接地网,用一点接地的方式接地。
2.2接地网设计要点
(1)首先提高土壤电阻率的测量精度,测出土壤电阻率的分布和变化情况,设计采用《设计手册》中提供的计算平均电阻率的方法,使设计误差值减小。
(2)接地网的接地电阻主要与接地网的面积有关。
加在地网上的2~3m的垂直接地极,对减小接地电阻的作用不大,一般仅在避雷器、避雷针(线)等处作加强集中接地散泄雷电流用或为稳定地网在中间或外缘增设几个。
(3)接地网孔大于16个(均压要求除外),接地电阻减小很慢,对大型接地网,网孔个数也不宜大于32个。
过份增加均压带根数并不能无限制的减小最大接触系数,实验研究最大接触系数最多只能减小到0.1~0.15。
(4)接地网埋深达一定时,接地电阻减小很慢,一般取0.6~0.8m。
(5)在小面积地网内,采用置换或化学方法改善接地体附近的高土壤电阻率,对减小接触电阻有效果,对减小接地电阻作用不大。
(6)接地网的四角做成圆弧形可以显著改善接地网外直角处的跨步电势。
3.变电站降阻措施 3.1变电站接地电阻规范中严格规定电力系统各种接地装置的电阻值,接地网的设计就是以此为目标值。
接地网的电阻由以下几个部分构成:接地引线电阻,是指由接地体至设备接地母线间引线本身的电阻,其阻值与引线的几何尺寸和材质有关;接地体本身的电阻,其电阻也与接地体的几何尺寸和材质有关;接地体表面与土壤的接触电阻,其阻
值与土壤的性质、颗粒、含水量及土壤与接地体的接触面积及接触紧密程度有关;从接地体开始向远处(20米)扩散电流所经过的路径土壤电阻,即散流电阻。
决定散流电阻的主要因素是土壤的含水量。
接地电阻虽由四部分构成,但前两项所占接地电阻值的比例甚微,起决定作用的是接触电阻及散流电阻。
3.2变电站降阻措施了解接地网电阻构成,在设计中可以在主要影响接地网电阻的环节采取相应的措施,以降低接地网的电阻值的目的。
一个接地网的接地电阻的大小,由公式R=ρε/C可以看出,降低接地电阻有以下两种途径,一是增大接地体几何尺寸,以增大接地体的电容C;二是改善地质电学性质,减小土壤的电阻率和介电系数ε。
变电站电气接地装置主要敷设以水平接地极为主的人工接地网,人工接地网的外缘闭合,各角做成圆弧形,土壤电阻率ρ和地网面积S是影响接地电阻的主要因素,了解这些原因有利于针对不同情况因地制宜改善接地装置。
在实际工程中常用降阻措施有:采取不等间距布置来均衡地网电位;电位隔离;利用地质钻孔埋设长接地极;水平接地带换土与加降阻剂交替使用;长垂直接地极加降阻剂;利用地下水的降阻作用;引外接地;站内超深井接地;利用架空地线杆塔接地系统。
以上方法均有成功经验,在工程中可以根据具体情况进行选择。
4.工程实践赤水110kV旺隆变电站站址场地层主要由耕表土和卵石层组成,其中耕表主要由粘土组成,层厚为0.15~0.60m。
卵石层主要由砂岩卵石组成,层厚7.40~10.33m。
土壤电阻率平均值
ρ=650Ω·m。
针对这一实际的区域地质实况,在接地网设计过程中,站内除采用-50mm×5m热镀锌扁钢敷设5m×5m的水平网格作为基础地网和埋设∠50×5×2500热镀锌角钢垂直接地体外,还采取接地深井配合降阻剂措施,即在变电站围墙4个角,设置4孔Φ150mm×30m接地深井,同时在变电站围墙中间,距离变电站围墙1m处设置4孔Φ150mm×20m接地深井,接地深井内埋设Φ50×5mm×30m(20m)热镀锌钢管做垂直接地体,垂直接地体埋深0.8m。
每孔接地深井内采用压力灌浆工艺灌注3000kg优质稀土物理长效降阻剂。
同时,使用50×5mm热镀锌扁钢做接地连接导体,将垂直接地体与常规敷设的接地网水平接地体焊接,并在焊接部位做防腐处理。
接地连接导体埋深0.8m,每米添加20kg优质稀土物理长效降阻剂。
该接地网于2010年5月施工完毕,一个月后对其接地电阻测量为0.7欧姆,满足设计要求值。
在地质条件较差的区域,采用多种措施相结合降低其接地电阻值是十分有效的。
5.结语合理地设计接地装置以便于变电所的安全运行和施工,降低工程造价,在设计阶段充分考虑接地网的各种参数要求,综合考虑各种因素,争取一次设计施工成功,则可以降低施工难度也是最经济的。
参考文献:
[1]曾永林.接地技术.北京:水利电力出版社,1979年10月.
[2]解广润,陈慈萱编著.电力系统接地技术.水电出版社.1991年5月.。
