计算题
高考物理电磁学计算一直作为压轴题而存在，好多学生一旦面对此类题型就会一筹莫展，无从下笔。

具体还是需要对这部分知识点理解清晰，在头脑中形成完整思路。

本部分考纲要求如下：
1、知道电磁感应现象中的电路问题、力学问题、图像问题及能量转化问题；
2、知道常见电磁感应现象中与电学相关问题的一般分析思维方法，会画等效电路图
3、知道电磁感应现象中与力学相关的运动和平衡问题的分析思路；
4、理解安培力做功在电磁感应现象中能量转化方面所起的作用；
下面是收集整理的2017年高考物理试卷的电磁学计算部分的考题与各校模拟题，押题汇编与详细解析，另外有原题文档，需要全部可编辑打印文档的可回复或私信输入“052”索取。

大家喜欢我的文章的话可以顺手点个赞，更可以加关注，我会经常发些初高中学习与教育方面的文章来供大家阅读与参考，如有不当之处也多请大家包涵，谢谢！。

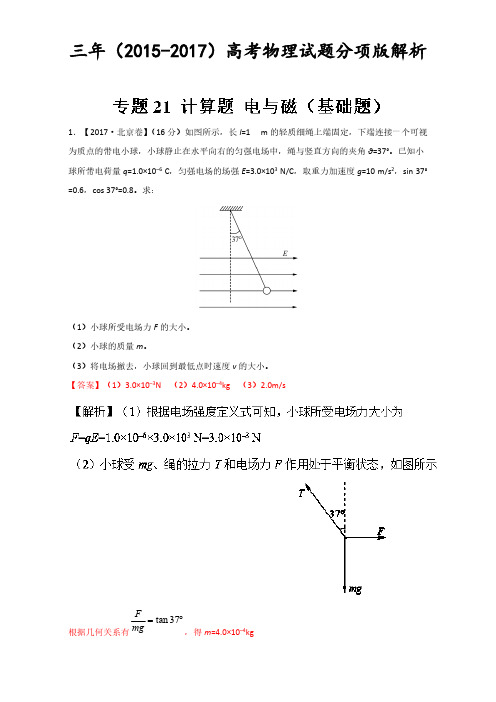

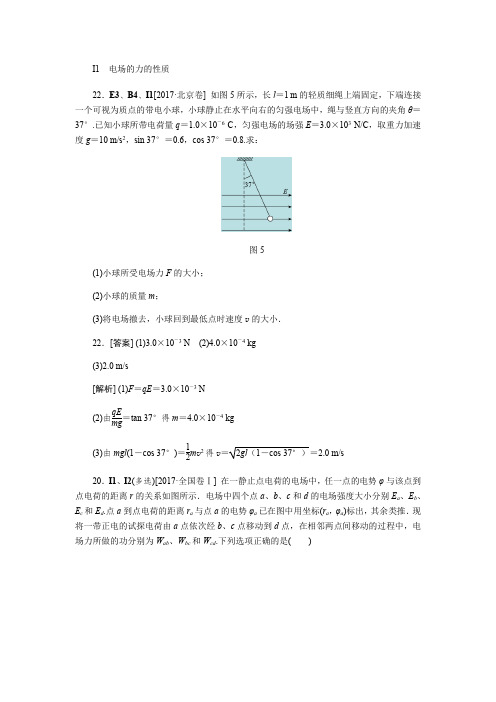

I1 电场的力的性质22．E3、B4、I1[2017·北京卷] 如图5所示，长l ＝1 m 的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ＝37°.已知小球所带电荷量q ＝1.0×10－6 C ，匀强电场的场强E ＝3.0×103 N/C ，取重力加速度g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.求：图5(1)小球所受电场力F 的大小； (2)小球的质量m ；(3)将电场撤去，小球回到最低点时速度v 的大小． 22．[答案] (1)3.0×10－3 N (2)4.0×10－4 kg(3)2.0 m/s[解析] (1)F ＝qE ＝3.0×10－3 N(2)由qE mg＝tan 37°得m ＝4.0×10－4 kg (3)由mgl (1－cos 37°)＝12m v 2得v ＝2gl （1－cos 37°）＝2.0 m/s20．I1、I2(多选)[2017·全国卷Ⅰ] 在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图所示．电场中四个点a 、b 、c 和d 的电场强度大小分别E a 、E b 、E c 和E d .点a 到点电荷的距离r a 与点a 的电势φa 已在图中用坐标(r a ，φa )标出，其余类推．现将一带正电的试探电荷由a 点依次经b 、c 点移动到d 点，在相邻两点间移动的过程中，电场力所做的功分别为W ab 、W bc 和W cd .下列选项正确的是( )图1A ．E a ∶E b ＝4∶1B ．E c ∶E d ＝2∶1C ．W ab ∶W bc ＝3∶1D ．W bc ∶W cd ＝1∶320．AC [解析] 由点电荷的场强公式E ＝kQr 2，可得E a ∶E b ＝4∶1，E c ∶E d ＝4∶1，选项A 正确，选项B 错误；电场力做功W ＝qU ，U ab ∶U bc ＝3∶1，则W ab ∶W bc ＝3∶1，又有U bc ∶U cd ＝1∶1，则W bc ∶W cd ＝1∶1，选项C 正确，选项D 错误．21．I1、I2(多选)[2017·全国卷Ⅲ] 一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V ．下列说法正确的是( )图1A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV21．ABD [解析] 由题目可得：φa ＝10 V ，φb ＝17 V ，φc ＝26 V ，则可知ab 与Oc 交点电势满足φa ＋φb 2＝φO ＋φc2，故φO ＝φa ＋φb －φc ＝1 V ，故B 正确；从a 到b 移动电子，电场力做功W ＝U ab (－e )＝7 eV ，电场力做正功，电势能减小，故电子在a 点电势能比在b 点高7 eV ，故C 错误；从b 到c 移动电子，电场力做功W ′＝－eU bc ＝9 eV ，故D 正确；如图所示，过b 点作bd 垂直于Oc ，则由几何关系有x cd ＝6×35 cm ＝185 cm ，故φc －φO x cO ＝φc －φd x cd，则d 点的电势为φd ＝17 V ，故bd 为等势线，从而电场线沿cO 方向，故E ＝U cO x cO ＝2510 V/cm＝2.5 V/cm ，故A 正确．I2 电场的能的性质20．L1、L2(多选)[2017·全国卷Ⅰ] 在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图所示．电场中四个点a 、b 、c 和d 的电场强度大小分别E a 、E b 、E c 和E d .点a 到点电荷的距离r a 与点a 的电势φa 已在图中用坐标(r a ，φa )标出，其余类推．现将一带正电的试探电荷由a 点依次经b 、c 点移动到d 点，在相邻两点间移动的过程中，电场力所做的功分别为W ab 、W bc 和W cd .下列选项正确的是( )图1A ．E a ∶E b ＝4∶1B ．E c ∶E d ＝2∶1C ．W ab ∶W bc ＝3∶1D ．W bc ∶W cd ＝1∶320．AC [解析] 由点电荷的场强公式E ＝kQr 2，可得E a ∶E b ＝4∶1，E c ∶E d ＝4∶1，选项A 正确，选项B 错误；电场力做功W ＝qU ，U ab ∶U bc ＝3∶1，则W ab ∶W bc ＝3∶1，又有U bc ∶U cd ＝1∶1，则W bc ∶W cd ＝1∶1，选项C 正确，选项D 错误．21．I1、I2(多选)[2017·全国卷Ⅲ] 一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V ．下列说法正确的是( )图1A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV21．ABD [解析] 由题目可得：φa ＝10 V ，φb ＝17 V ，φc ＝26 V ，则可知ab 与Oc 交点电势满足φa ＋φb 2＝φO ＋φc2，故φO ＝φa ＋φb －φc ＝1 V ，故B 正确；从a 到b 移动电子，电场力做功W ＝U ab (－e )＝7 eV ，电场力做正功，电势能减小，故电子在a 点电势能比在b 点高7 eV ，故C 错误；从b 到c 移动电子，电场力做功W ′＝－eU bc ＝9 eV ，故D 正确；如图所示，过b 点作bd 垂直于Oc ，则由几何关系有x cd ＝6×35 cm ＝185 cm ，故φc －φO x cO ＝φc －φd x cd，则d 点的电势为φd ＝17 V ，故bd 为等势线，从而电场线沿cO 方向，故E ＝U cO x cO ＝2510 V/cm＝2.5 V/cm ，故A 正确．I3 电容器 带电粒子在电场中的匀变速运动4．I3[2017·江苏卷] 如图所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点．由O 点静止释放的电子恰好能运动到P 点．现将C 板向右平移到P ′点，则由O 点静止释放的电子( )图1A ．运动到P 点返回B ．运动到P 和P ′点之间返回C ．运动到P ′点返回D ．穿过P ′点4．A [解析] C 板在P 点时，由静止释放的电子从O 到P 过程中合外力做的总功为零．当C 板移到P ′时，根据E ＝U d ＝Q Cd ＝Q εr S 4πkd d ＝4πkQ εr S，可知B 、C 板间的电场强度不变，由静止释放的电子从O 到P 过程中合外力做的总功仍然为零，所以电子运动到P 点时速度为零，然后返回，故A 正确．I4 带电粒子在电场中的非匀变速运动 I5 实验：用描迹法画出电场中平面上的等势线 I6 实验：练习使用示波器 I7 电场综合8．I7(多选)[2017·江苏卷] 在x 轴上有两个点电荷q 1、q 2，其静电场的电势φ在x 轴上分布如图所示．下列说法正确的有( )图1A ．q 1和q 2带有异种电荷B ．x 1处的电场强度为零C ．负电荷从x 1移到x 2，电势能减小D ．负电荷从x 1移到x 2，受到的电场力增大8．AC [解析] φ -x 图像的斜率表示电场强度，由图像可知，x 2左侧电场强度方向向左，x 2右侧电场强度向右，x 1处电场强度大于零，x 2处电场强度等于零，故q 1和q 2带有异种电荷，A 正确，B 错误．负电荷从x 1处移到x 2处，电势升高，电场强度减小，故电势能减小，电场力减小，C 正确，D 错误．25．I7[2017·全国卷Ⅱ] 如图，两水平面(虚线)之间的距离为H ，其间的区域存在方向水平向右的匀强电场．自该区域上方的A 点将质量均为m 、电荷量分别为q 和－q (q >0)的带电小球M 、N 先后以相同的初速度沿平行于电场的方向射出．小球在重力作用下进入电场区域，并从该区域的下边界离开．已知N 离开电场时的速度方向竖直向下；M 在电场中做直线运动，刚离开电场时的动能为N 刚离开电场时的动能的1.5倍．不计空气阻力，重力加速度大小为g .求：图1(1)M 与N 在电场中沿水平方向的位移之比； (2)A 点距电场上边界的高度； (3)该电场的电场强度大小． 25．[答案] (1)3∶1 (2)13H (3)mg 2q[解析] (1)设小球M 、N 在A 点水平射出时的初速度大小为v 0，则它们进入电场时的水平速度仍然为v 0.M 、N 在电场中运动的时间t 相等，电场力作用下产生的加速度沿水平方向，大小均为a ，在电场中沿水平方向的位移分别为s 1和s 2.由题给条件和运动学公式得v 0－at ＝0 ① s 1＝v 0t ＋12at 2 ②s 2＝v 0t －12at 2 ③联立①②③式得 s 1s 2＝3 ④ (2)设A 点距电场上边界的高度为h ，小球下落h 时在竖直方向的分速度为v y ，由运动学公式得v 2y ＝2gh ⑤ H ＝v y t ＋12gt 2 ⑥M 进入电场后做直线运动，由几何关系知 v 0v y ＝s 1H⑦ 联立①②⑤⑥⑦式可得 h ＝13H ⑧ (3)设电场强度的大小为E ，小球 M 进入电场后做直线运动，则 v 0v y ＝qEmg⑨ 设M 、N 离开电场时的动能分别为E k1、E k2，由动能定理得 E k1＝12m (v 20＋v 2y )＋mgH ＋qEs 1 ⑩ E k2＝12m (v 20＋v 2y )＋mgH －qEs 2 ⑪ 由已知条件 E k1＝1.5E k2 ⑫联立④⑤⑦⑧⑨⑩⑪⑫式得 E ＝mg2q⑬ 7．I7(多选)[2017·天津卷] 如图所示，在点电荷Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹．设电子在A 、B 两点的加速度大小分别为a A 、a B ，电势能分别为E p A 、E p B .下列说法正确的是( )图1A ．电子一定从A 向B 运动B ．若a A >a B ，则Q 靠近M 端且为正电荷C ．无论Q 为正电荷还是负电荷一定有E p A <E p BD ．B 点电势可能高于A 点电势7．BC [解析] 通过电子的运动轨迹可判断电子的受力方向，但无法判断电子的运动方向，根据点电荷的电场规律可知，加速度越大的位置就是离点电荷越近的位置，A 错误，B 正确；电子从A 到B 电场力做负功，电势能增加，B 点的电势低于A 点的电势，C 正确，D 错误．1．[2017·郑州一中入学考试] 如图K22­1所示，在倾角为α的光滑绝缘斜面上放两个质量分别为m 1和m 2的带电小球A 、B (均可视为质点)，m 1＝2m 2，两球相距为L .两球同时由静止开始释放时，B 球的初始加速度恰好等于零．经过一段时间后，当两球距离为L ′时，A 、B 的加速度大小之比为a 1∶a 2＝3∶2，则L ′∶L 等于( )图K22­1A ．3∶2B ．2∶1 C.10∶5 D ．5∶101．B [解析] 由题意，三个小球均处于静止状态，对c 球而言，a 、b 两球在c 球所在位置处产生的合场强与匀强电场的场强等大反向，故匀强电场的场强大小E ＝2kq l 2cos 30°＝3kql 2，B 正确． 2．[2017·安徽六校教育研究会联考] 水平面上A 、B 、C 三点固定着三个电荷量均为Q的正点电荷，将另一质量为m 的带正电的小球(可视为点电荷)放置在O 点，OABC 恰构成一棱长为L 的正四面体，如图K21­2所示．已知静电力常量为k ，重力加速度为g ，为使小球能静止在O 点，小球所带的电荷量为( )图K21­2A.mgL 23kQB.23mgL 29kQ C.6mgL 26kQ D.22mgL 26kQ2．C [解析] 对小球进行受力分析，小球受重力和A 、B 、C 处正点电荷施加的库仑力．将A 、B 、C 处正点电荷施加的库仑力正交分解到水平方向和竖直方向．设α是A 、B 、C 处正点电荷施加的库仑力方向与竖直方向的夹角，将库仑力分解到水平方向与竖直方向，根据竖直方向平衡条件得：3F cos α＝mg ，F ＝kQq L 2，根据几何关系得cos α＝63，解得q ＝6mgL 26kQ ，C 项正确．3．[2017·湖北孝感一模] 在一半径为R 的圆周上均匀分布有N 个带电小球(可视为质点)无间隙排列，其中A 点的小球带电荷量为＋3q ，其余小球带电荷量为＋q ，此时圆心O 点的电场强度大小为E ，现仅撤去A 点的小球，则O 点的电场强度大小为( )图K21­3A ．E B.E 2 C.E 3 D.E43．B [解析] 假设圆周上均匀分布的都是电荷量为＋q 的小球，由于圆周的对称性，根据电场的叠加原理知，圆心O 处场强为0，所以圆心O 点的电场强度大小等效于A 点处电荷量为＋2q 的小球在O 点产生的场强，则有E ＝k 2qr 2，A 处电荷量为＋q 的小球在圆心O点产生的场强大小为E 1＝k qr 2，方向水平向左，则其余带电荷量为＋q 的所有小球在O 点处产生的合场强为E 2＝E 1＝k q r 2＝E 2，所以仅撤去A 点的小球，则O 点的电场强度等于E 2＝E2.4．[ 2017·合肥一中阶段考试] 如图K23­4所示，在真空中固定两个等量异号点电荷＋Q 和－Q ，图中O 点为两点电荷的连线中点，P 点为连线上靠近－Q 的一点，MN 为过O 点的一条线段，且M 点与N 点关于O 点对称，下列说法正确的是( )图K23­4A ．同一个试探电荷在M 、N 两点所受的电场力相同B ．M 、N 两点的电势相同C ．将带正电的试探电荷从M 点沿直线移到N 点的过程中，电荷的电势能先增大后减小D ．只将－Q 移到P 点， 其他点在空间的位置不变，则O 点的电势升高4．A [解析] 等量异种点电荷的电场的分布具有一定的对称性，故M 、N 两点的电场强度相同，同一个试探电荷在M 、N 两点所受的电场力相同，故A 正确；在两点电荷连线的垂直平分线的两侧，正电荷一边的电势要高于负电荷一边的电势，故M 点的电势高于N 点的电势，故B 错误；将带正电的试探电荷从M 点沿直线移到N 点的过程中，电场力一直做正功，故电势能一直减小，故C 错误；等量异种点电荷连线的中垂线是一条等势线，故O 点的电势为零；只将－Q 移到P 点，其他点在空间的位置不变，此时两个点电荷连线的中点在O 点的左侧，故O 点的电势变为负值，故O 点的电势降低，故D 错误．5．[2017·福建闽粤联考] 如图K25­5所示，有一矩形区域abcd ，水平边长为s ＝ 3 m ，竖直边长为h ＝1 m ，当该区域只存在大小为E ＝10 N/C 、方向竖直向下的匀强电场时，一比荷为qm ＝0.1 C/kg 的正粒子由a 点沿ab 方向以速率v 0进入该区域， 粒子运动轨迹恰好通过该区域的几何中心．当该区域只存在匀强磁场时，另一个比荷也为qm ＝0.1 C/kg 的负粒子由c 点沿cd 方向以同样的速率v 0进入该区域，粒子运动轨迹也恰好通过该区域的几何中心．不计粒子的重力，则( )图K25­5A ．正粒子离开矩形区域时的速率为32m/s B ．磁感应强度大小为32T ，方向垂直纸面向外 C ．正、负粒子通过矩形区域所用时间之比为6π D ．正、负粒子离开矩形区域时的动能相等5．C [解析] 正粒子在电场中做类平抛运动，在水平方向有s 2＝v 0t 1，在竖直方向有h 2＝12at 21，加速度a ＝qE m ＝0.1×10 m/s 2＝1 m/s 2，联立解得v 0＝32 m/s ，由动能定理得qEh ＝12m v 2－12m v 20，解得正粒子离开矩形区域时的速率为v ＝v 20＋2qEh m ＝112m/s ，故A 错误．负粒子在磁场中做匀速圆周运动，负粒子进入磁场后所受的洛伦兹力向上，由左手定则可知磁场的方向垂直纸面向里，设负粒子的轨迹半径为r ，由几何关系得⎝⎛⎭⎫s 22＋⎝⎛⎭⎫r －h 22＝r 2，解得r＝1 m ，由洛伦兹力提供向心力，得q v 0B ＝m v 20r，解得B ＝5 3 T ，故B 错误．设正粒子通过矩形区域所用时间为t E ，则有h ＝12at 2E，解得t E ＝ 2 s ，因r ＝h ，所以负粒子轨迹的圆心在b 点，则其通过磁场的时间为t B ＝T 4＝πm 2qB ＝π3，故t E t B ＝6π，故C 正确．负粒子通过磁场时洛伦兹力不做功，动能不变，而正粒子通过电场时电场力做正功，动能增大，但正、负粒子的质量大小关系不确定，即初动能大小关系不确定，所以正、负粒子离开矩形区域时的动能大小关系不确定，故D 错误．6．[2017·湖北孝感一模] 在xOy 直角坐标系中，三个边长都为2 m 的正方形如图K26­6所示排列，第一象限正方形区域ABOC 中有水平向左的匀强电场，电场强度的大小为E 0，在第二象限正方形COED 的对角线CE 左侧CED 区域内有竖直向下的匀强电场，三角形OEC 区域内无电场，正方形DENM 区域内无电场，现有一带电荷量为＋q 、质量为m 的带电粒子(重力不计)从AB 边上的A 点由静止释放，其恰好能通过E 点．(1)求CED 区域内的匀强电场的电场强度的大小E 1；(2)保持第(1)问中电场强度不变，若在正方形区域ABOC 中某些点由静止释放与上述相同的带电粒子，要使所有粒子都经过E 点，则释放点的坐标值x 、y 间应满足什么关系？(3)若CDE 区域内的电场强度大小变为E 2＝43E 0，其他条件都不变，则在正方形区域ABOC 中某些点由静止释放与上述相同的带电粒子，要使所有粒子都经过N 点，则释放点的坐标值x 、y 间又应满足什么关系？图K26­65．(1)4E 0 (2)y ＝x (3)y ＝3x －4 m[解析] (1)设粒子出第一象限电场时速度为v在第一象限中加速时，由动能定理得E 0qx 0＝12m v 2，其中x 0＝2 m 要使粒子过E 点，在第二象限电场中偏转时，竖直方向位移为y ，水平方向位移为x 0，则y ＝12·E 1q m ⎝⎛⎭⎫x 0v 2又x 0＝y ＝2 m解得E 1＝4E 0.(2)设坐标为(x ，y )，通过第一象限电场过程中，出电场时速度为v 1在第一象限电场中加速时，由动能定理得E 0qx ＝12m v 21 同上，要使粒子过E 点，在第二象限电场中偏转时，竖直方向位移为y ，水平方向位移也为y ，则y ＝12·E 1q m ⎝⎛⎭⎫y v 12解得y ＝x .(3)如图所示为其中一条轨迹图，从DE 出电场时与DE 交于Q ，进入CDE 电场后，初速度延长线与DE 交于G ，出电场时速度反向延长线与初速度延长线交于P 点，设在第一象限出发点的坐标为(x 、y )由图可知，在CED 中带电粒子的水平位移为y ，设偏转位移为y ′则y ′＝12·E 2q m ⎝⎛⎭⎫y v 22而y ′y －y ′＝GP NE其中GP ＝y 2，NE ＝2 m 在第一象限加速过程中，有E 0qx ＝12m v 22 解得y ＝3x －4 m.。

专题15 选修3-31．（2019·新课标全国Ⅰ卷）（5分）某容器中的空气被光滑活塞封住，容器和活塞绝热性能良好，空气可视为理想气体。

初始时容器中空气的温度与外界相同，压强大于外界。

现使活塞缓慢移动，直至容器中的空气压强与外界相同。

此时，容器中空气的温度__________（填“高于”“低于”或“等于”）外界温度，容器中空气的密度__________（填“大于”“小于”或“等于”）外界空气的密度。

【答案】低于 大于【解析】由题意可知，容器与活塞绝热性能良好，容器内气体与外界不发生热交换，故0Q ∆=，但活塞移动的过程中，容器内气体压强减小，则容器内气体正在膨胀，体积增大，气体对外界做功，即0W <，根据热力学第一定律可知：0U Q W ∆=∆+<，故容器内气体内能减小，温度降低，低于外界温度。

最终容器内气体压强和外界气体压强相同，根据理想气体状态方程：PV nRT =，又mVρ=，m 为容器内气体质量。

联立得：PmnRTρ=，取容器外界质量也为m 的一部分气体，由于容器内温度T 低于外界温度，故容器内气体密度大于外界。

2．（2019·新课标全国Ⅰ卷）（10分）热等静压设备广泛用于材料加工中。

该设备工作时，先在室温下把惰性气体用压缩机压入到一个预抽真空的炉腔中，然后炉腔升温，利用高温高气压环境对放入炉腔中的材料加工处理，改善其性能。

一台热等静压设备的炉腔中某次放入固体材料后剩余的容积为0.13 m 3，炉腔抽真空后，在室温下用压缩机将10瓶氩气压入到炉腔中。

已知每瓶氩气的容积为3.2×10-2 m 3，使用前瓶中气体压强为1.5×107 Pa ，使用后瓶中剩余气体压强为2.0×106 Pa ；室温温度为27 ℃。

氩气可视为理想气体。

（1）求压入氩气后炉腔中气体在室温下的压强；（2）将压入氩气后的炉腔加热到1 227 ℃，求此时炉腔中气体的压强。

电场1．【2017·江苏卷】如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P'点，则由O点静止释放的电子（A）运动到P点返回（B）运动到P和P'点之间返回（C）运动到P'点返回（D）穿过P'点【答案】A【考点定位】带电粒子在电场中的运动动能定理电容器【名师点睛】本题是带电粒子在电场中的运动，主要考察匀变速直线运动的规律及动能定理，重点是电容器的动态分析，在电荷量Q不变的时候，板间的电场强度与板间距无关．2．【2017·天津卷】如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹。

设电子在A、B两点的加速度大小分别为a A、a B，电势能分别为E p A、E p B。

下列说法正确的是A．电子一定从A向B运动B．若a A>a B，则Q靠近M端且为正电荷C．无论Q为正电荷还是负电荷一定有E p A<E p BD ．B 点电势可能高于A 点电势【答案】BC【解析】电子在电场中做曲线运动，虚线AB 是电子只在静电力作用下的运动轨迹，电场力沿电场线直线曲线的凹侧，电场的方向与电场力的方向相反，如图所示，由所知条件无法判断电子的运动方向，故A 错误；若a A >a B ，说明电子在M 点受到的电场力较大，M 点的电场强度较大，根据点电荷的电场分布可知，靠近M 端为场源电荷的位置，应带正电，故B 正确；无论Q 为正电荷还是负电荷，一定有电势B A ϕϕ>，电子电势能p E e ϕ=-，电势能是标量，所以一定有E p A <E p B ，故C 正确，D 错误。

【考点定位】电场强度，电场线，电势，电势能，曲线运动，带电粒子在电场中的运动【名师点睛】本题考查的知识点较多，应从曲线运动的特点和规律出发判断出电子的受力方向，再利用相关电场和带电粒子在电场中的运动规律解决问题。

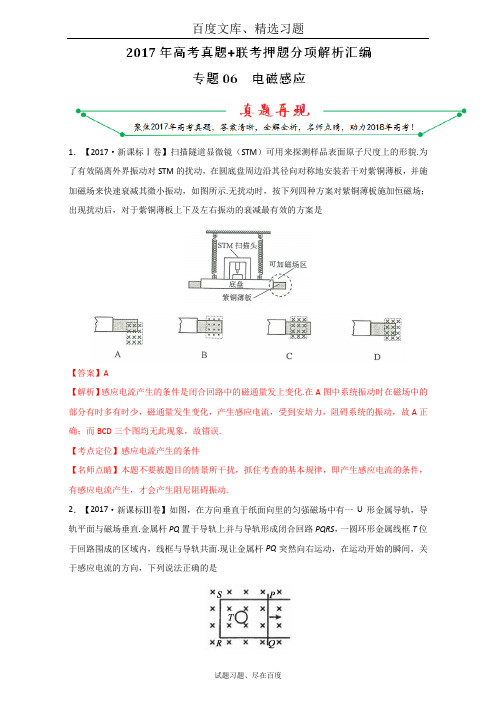

1．【2017·新课标Ⅰ卷】扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌.为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示.无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是【答案】A【解析】感应电流产生的条件是闭合回路中的磁通量发上变化.在A图中系统振动时在磁场中的部分有时多有时少，磁通量发生变化，产生感应电流，受到安培力，阻碍系统的振动，故A正确；而BCD三个图均无此现象，故错误.【考点定位】感应电流产生的条件【名师点睛】本题不要被题目的情景所干扰，抓住考查的基本规律，即产生感应电流的条件，有感应电流产生，才会产生阻尼阻碍振动.2．【2017·新课标Ⅲ卷】如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直.金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面.现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A ．PQRS 中沿顺时针方向，T 中沿逆时针方向B ．PQRS 中沿顺时针方向，T 中沿顺时针方向C ．PQRS 中沿逆时针方向，T 中沿逆时针方向D ．PQRS 中沿逆时针方向，T 中沿顺时针方向【答案】D【考点定位】电磁感应、右手定则、楞次定律【名师点睛】解题关键是掌握右手定则、楞次定律判断感应电流的方向，还要理解PQRS 中感应电流产生的磁场会使T 中的磁通量变化，又会使T 中产生感应电流.3．【2017·天津卷】如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R .金属棒ab 与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab 始终保持静止，下列说法正确的是A ．ab 中的感应电流方向由b 到aB ．ab 中的感应电流逐渐减小C ．ab 所受的安培力保持不变D ．ab 所受的静摩擦力逐渐减小【答案】D【解析】导体棒ab 、电阻R 、导轨构成闭合回路，磁感应强度均匀减小（k tB =∆∆为一定值），则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab 中的电流方向由a 到b ，故A 错误；根据法拉第电磁感应定律，感应电动势B S E k S t t Φ∆∆⋅===⋅∆∆，回路面积S 不变，即感应电动势为定值，根据欧姆定律RE I =，所以ab 中的电流大小不变，故B 错误；安培力BILF =，电流大小不变，磁感应强度减小，则安培力减小，故C 错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力f 与安培力F 等大反向，安培力减小，则静摩擦力减小，故D 正确.【考点定位】楞次定律，法拉第电磁感应定律，安培力【名师点睛】本题应从电磁感应现象入手，熟练应用法拉第电磁感应定律和楞次定律.4．【2017·新课标Ⅱ卷】两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示.已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场.线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）.下列说法正确的是A．磁感应强度的大小为0.5 TB．导线框运动速度的大小为0.5 m/sC．磁感应强度的方向垂直于纸面向外D．在t=0.4 s至t=0.6 s这段时间内，导线框所受的安培力大小为0.1 N【答案】BC【考点定位】法拉第电磁感应定律；楞次定律；安培力【名师点睛】此题是关于线圈过磁场的问题；关键是能通过给出的E–t图象中获取信息，得到线圈在磁场中的运动情况，结合法拉第电磁感应定律及楞次定律进行解答.此题意在考查学生基本规律的运用能力以及从图象中获取信息的能力.5．【2017·北京卷】图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈.实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同.下列说法正确的是A．图1中，A1与L1的电阻值相同B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图2中，变阻器R与L2的电阻值相同D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等【答案】C【考点定位】自感【名师点睛】线圈在电路中发生自感现象，根据楞次定律可知，感应电流要“阻碍”使原磁场变化的电流变化情况.电流突然增大时，会感应出逐渐减小的反向电流，使电流逐渐增大；电流突然减小时，会感应出逐渐减小的正向电流，使电流逐渐减小.6．【2017·江苏卷】（15分）如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻．质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ的磁感应强度大小为B、方向竖直向下．当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN刚扫过金属杆时，杆中感应电流的大小l；（2）MN刚扫过金属杆时，杆的加速度大小a；（3）PQ刚要离开金属杆时，感应电流的功率P．【答案】（1）BdvIR=（2）22B d vamR=（3）222()B d v vPR-=【考点定位】电磁感应【名师点睛】本题的关键在于导体切割磁感线产生电动势E=Blv，切割的速度（v）是导体与磁场的相对速度，分析这类问题，通常是先电后力，再功能．7．【2017·北京卷】（20分）发电机和电动机具有装置上的类似性，源于它们机理上的类似性.直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景.在竖直向下的磁感应强度为B的匀强磁场中，两根光滑平行金属轨道MN、PQ固定在水平面内，相距为L，电阻不计.电阻为R的金属导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好，以速度v（v平行于MN）向右做匀速运动.图1轨道端点MP间接有阻值为r的电阻，导体棒ab受到水平向右的外力作用.图2轨道端点MP间接有直流电源，导体棒ab通过滑轮匀速提升重物，电路中的电流为I.（1）求在Δt时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能.（2）从微观角度看，导体棒ab中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用.为了方便，可认为导体棒中的自由电荷为正电荷.a．请在图3（图1的导体棒ab）、图4（图2的导体棒ab）中，分别画出自由电荷所受洛伦兹力的示意图.b．我们知道，洛伦兹力对运动电荷不做功.那么，导体棒ab中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明.【答案】（1）222B L v t R r∆+ BLv t ∆ （2）a ．如图3、图4 b ．见解析【解析】（1）图1中，电路中的电流1BLv I R r=+ 棒ab 受到的安培力F 1=BI 1L 在Δt 时间内，“发电机”产生的电能等于棒ab 克服安培力做的功2221B L v t E F v t R r∆=⋅∆=+电 图2中，棒ab 受到的安培力F 2=BIL在Δt 时间内，“电动机”输出的机械能等于安培力对棒ab 做的功2E F v t BILv t =⋅∆=∆机 （2）a ．图3中，棒ab 向右运动，由左手定则可知其中的正电荷受到b →a 方向的洛伦兹力，在该洛伦兹力作用下，正电荷沿导体棒运动形成感应电流，有沿b →a 方向的分速度，受到向左的洛伦兹力作用；图4中，在电源形成的电场作用下，棒ab 中的正电荷沿a →b 方向运动，受到向右的洛伦兹力作用，该洛伦兹力使导体棒向右运动，正电荷具有向右的分速度，又受到沿b →a 方向的洛伦兹力作用.如图3、图4.b ．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u .如图4所示，沿棒方向的洛伦兹力1f qvB '=，做负功11W f u t qvBu t '=-⋅∆=-∆ 垂直棒方向的洛伦兹力2f quB '=，做正功22W f v t quBv t '=⋅∆=∆所示12W W =-，即导体棒中一个自由电荷所受的洛伦兹力做功为零.1f '做负功，阻碍自由电荷的定向移动，宏观上表现为“反电动势”，消耗电源的电能；2f '做正功，宏观上表现为安培力做正功，使机械能增加.大量自由电荷所受洛伦兹力做功的宏观表现是将电能转化为等量的机械能，在此过程中洛伦兹力通过两个分力做功起到“传递能量的作用.【考点定位】闭合电路欧姆定律、法拉第电磁感应定律、左手定则、功能关系【名师点睛】洛伦兹力永不做功，本题看似洛伦兹力做功，实则将两个方向的分运动结合起来，所做正、负功和为零.1．【2017·郑州市第三次质量预测】如图所示，铜管内有一片羽毛和一个小磁石.现将铜管抽成真空并竖直放置，使羽毛、小磁石同时从管内顶端由静止释放，已知羽毛、小磁石下落过程中无相互接触且未与管道内璧接触，则A ．羽毛的下落时间大于小磁石的下落时间B ．羽毛的下落时间等于小磁石的下落时间C ．羽毛落到管底时的速度大于小磁石落到管底时的速度D ．羽毛落到管底时的速度小于小滋石落到管底时的速度【答案】C2．【2017·郑州市第三次质量预测】铁路运输中设计的多种装置都运用了电磁感应原理.有一种电磁装致可以向控制中心传输信号以确定火车的位置和运动状态，装置的原理是：将能产生匀强磁场的磁铁安装在火车首节车厢下面，如图甲所示(俯视图)，当它经过安放在两铁轨间的矩形线圈时，线圈便产生一个电信号传输给控制中心.线圈长为ι1，宽为ι2.匝数为n.若匀强磁场只分布在一个矩形区域内，当火车首节车厢通过线圈时，控制中心接收到线圈两端电压u与时间t的关系如图乙所示(ab、cd均为直线)，则在t1-t2时间内A．火车做匀速直线运动B．M点电势低于N点电势C．火车加速度大小为D．火车平均速度大小为【答案】BD【解析】A、由E=BLv可知，动生电动势与速度成正比，而在乙图中ab段的电压与时间成线性关系，因此可知在t1到t2这段时间内，火车的速度随时间均匀增加，所以火车在这段时间内做的是匀加速直线运动.故A错误.B、根据右手定则，线圈中的感应电流是逆时针的，M点电势低于N点电势，B正确；C、由图知t1时刻对应的速度为：，t2时刻对应的速度为：，故这段时间内的加速度为：，故C错误；D、由C可知这段时间内的平均速度为：，D正确.故选BD.【名师点睛】判定运动状态，可以找出动生电动势与速度的关系，进而确定速度和时间的关系，就可以知道火车在ab事件段内的运动性质；根据右手定则可判断电势的高低；加速度可以由AB中判定出的速度时间关系来确定；同C项一样，也是通过AB判定出的速度时间关系来解. 3．【2017·安徽省江淮十校第三次联考】宽为L的两光滑竖直裸导轨间接有固定电阻R，导轨（电阻忽略不计）间I、Ⅱ区域中有垂直纸面向里宽为d、磁感应强度为B的匀强磁场，I、Ⅱ区域间距为h，如图，有一质量为m、长为L电阻不计的金属杆与竖直导轨紧密接触，从距区域I上端H处杆由静止释放.若杆在I、Ⅱ区域中运动情况完全相同，现以杆由静止释放为计时起点，则杆中电流随时间t变化的图像可能正确的是A．B．C．D．【答案】B4．【2017·广东省惠州市4月模拟】在家庭电路中，为了安全，一般在电能表后面的电路中安装一个漏电开关，其工作原理如图所示，其中甲线圈两端与脱扣开关控制器相连，乙线圈由两条电源线采取双线法绕制，并与甲线圈绕在同一个矩形硅钢片组成的铁芯上.以下说法正确的是（）A．当用户用电正常时，甲线圈两端没有电压，脱扣开关接通.B．当用户用电正常时，甲线圈两端有电压，脱扣开关接通.C．当用户发生漏电时，甲线圈两端没有有电压，脱扣开关断开D．当用户发生漏电时，甲线圈两端有电压，脱扣开关断开【答案】AD【名师点睛】保护器中火线和零线中电流相等时，产生的磁场应完全抵消，穿过甲线圈的磁通量始终为零，甲线圈中没有电压，脱扣开关K保持接通.漏电时，流过火线与零线的电流不相等，保护器中火线和零线中电流产生的磁场应不能完全抵消，会使甲线圈中产生感应电动势，脱扣开关断开．5．【2017·河南省南阳、信阳等六市高三第二次联考】如图所示，水平面上相距l=0．5m的两根光滑平行金属导轨MN和PQ，他们的电阻可忽略不计，在M和P之间接有最大阻值为6．0Ω的滑动变阻器R，导体棒ab电阻r=1Ω，与导轨垂直且接触良好，整个装置处于方向竖直向下的匀强磁场中，磁感应强度B =0．4T，滑动变阻器滑片处在正中间位置，ab在外力F作用下以v=l0m/s的速度向右匀速运动，以下判断正确的是A．通过导体棒的电流大小为0．5A，方向由b到aB．导体棒受到的安培力大小为1N，方向水平向左C．外力F的功率大小为1WD．若增大滑动变阻器消耗的劝率，应把滑片向M端移动【答案】CD6．【2017·湖南省永州市高三三模】如图(a)所示，在光滑水平面上放置一质量为1 kg的单匝均匀正方形铜线框，线框边长为0．1m.在虚线区域内有竖直向下的匀强磁场，磁感应强度为T.现用恒力F拉线框，线框到达1位置时，以速度v0＝3 m/s进入匀强磁场并开始计时.在t＝3 s 时刻线框到达2位置开始离开匀强磁场.此过程中v－t图像如图(b)所示，那么A．t＝0时刻线框右侧边两端MN间的电压为0．75 VB．恒力F的大小为0．5 NC．线框完全离开磁场的瞬间的速度大小为3 m/sD．线框完全离开磁场的瞬间的速度大小为1 m/s【答案】AB【点睛】该图象为速度--时间图象，斜率表示加速度．根据加速度的变化判断物体的受力情况．要注意当通过闭合回路的磁通量发生变化时，闭合回路中产生感应电流，所以只有在进入和离开磁场的过程中才有感应电流产生7．【2017·大连市高三二模】如图所示，倾角为的光滑斜面固定在水平面上，水平虚线PQ下方有垂直于斜面向下的匀强磁场，磁感应强度为B.正方向闭合金属线框边长为l，质量为m，电阻为R，放置于PQ上方一定距离处，保持线框底边ab与PQ平行并由静止释放，当ab边到达PQ时，线框速度为，ab边到达PQ下方距离d（d>l）处时，线框速度也为，下列说法正确的是A．ab边刚进入磁场时，电流方向为a→bB．ab边刚进入磁场时，线框做加速运动C．线框进入磁场过程中的最小速度可能等于D．线框进入磁场过程中产生的热量为【答案】ACD【解析】根据右手定则知，ab边刚进入磁场时，电流方向为a→b．故A正确．当ab边到达L 时，线框速度为v0．ab边到达L下方距离d处时，线框速度也为v0，知线框进入磁场时做减速运动，完全进入磁场后做加速运动，则ab边刚进入磁场时，做减速运动，加速度方向向上．故B错误．线框从进入磁场到完全进入的过程中，做减速运动，完全进入的瞬间速度最小，此时安培力大于重力沿斜面方向的分力，根据E=BIl，，F A=BIL，根据F A≥mgsinθ，有，解得，即线框进入磁场过程中的最小速度可能等于，故C 正确．对线框进入磁场的过程运用能量守恒定律得，mgdsinθ=Q．故D正确．故选ACD．点睛：本题综合考查了右手定则、安培力大小公式、闭合电路欧姆定律、切割产生的感应电动势公式和能量守恒，知道线框进入磁场的运动规律是解决本题的关键．。
