接续管参数
- 格式:xls
- 大小:22.00 KB
- 文档页数:4
耐张线夹、接续管的主要尺寸及适用导线
一、耐张线夹
1-1.耐张线夹(液压型)
1-2.耐张线夹(液压型)
2.铝包钢绞线耐张线夹(液压型)
3.铝包钢芯铝绞线耐张线夹(液压型)
4.耐热铝合金绞线用耐张线夹
5.钢芯铝合金绞线用耐张线夹
6.耐张线夹(液压型,无螺栓型耐张线夹)
7.耐张线夹
二、接续管
1.接续管(钢绞线用、液压型)
2.接续管(铝绞线用)
3.1接续管(铝包钢绞线用、铝包钢芯铝绞线用、液压型)
3.2 接续管
4.接续管(钢芯铝绞线用、液压搭接)
5.接续管(钢芯铝合金绞线用、液压搭接)
图(1)图(2)
6. 耐热铝合金绞线用接续管(液压型)
7.铝合金绞线接续管(液压型)。
.压接方式1本工程导线、避雷线的直线接续管、耐张线夹及跳线引流管连接,均须采用液压压接方式。
严格执行《架空送电线路导线及避雷线液压施工工艺规)、《溪浙线大截面导线接续金具与耐张线夹压接工艺手SDJ226-87程》(册》及公司编制的《架空电力线路压接施工守则》。
压接必须由经培训并考试合格的专业人员进行,为保证压接管外观质量,专门制作压接管存放支架。
耐张线夹及接1()压接机液压机及配、3000kN接续管钢管及耐张线夹钢锚的压接时,选用2000kN液压机,以提高压接效率及压接质量;高空压3000kN套模具,在张力场配置液压机,在张力场配置轨道式压接托架,以减小压接2000kN接操作时,配置弯曲度,提高压接效率和质量。
2)压接模具(-~S=0.86D-0.1应选用与液压机型号相匹配的铝模或钢模,模具对边距:0.2。
2.压接前认真检查耐张线夹、接续管质量,压前各种管外形尺寸及其偏差应符合下列规定:个断面点,每个断面点互成90°检测2个值。
所以外径取6个值的平均值,内径取4个值的平均值。
对耐张管外径检测2个断面点,内径检测一端1个断面点,同样以平均数判断。
作好记录并判断是否合格。
4.在进行导线、地线压接施工前,压接人员应事先熟悉本工程使用的液压机最大出力值。
进行压接作业时,应按照液压机操作说明的有关规定执行,以免损坏压接机。
5.压接后压接管不应有裂纹或明显的弯曲,弯曲度不应大于2%。
弯曲超差时允许用压钳或木锤调直,但不得使用铁锤直接锺击。
6.检查耐张线夹、接续管的压后尺寸,液压操作人员在指定部位打上操作者钢印,旁站监理也需打上钢印,并应做好原始记录。
7.液压管压后呈正六边形,压后对边距S=0.866×0.993D+0.2mm,式中D---管外径、S---对边距。
上表中的S(压后对边距)为最大值,三个对边距只允许一个8.钢绞线压接管口、铝管管口涂红丹防锈漆,钢管压后部位,不管最终是否裸露在外,均喷涂富锌漆。

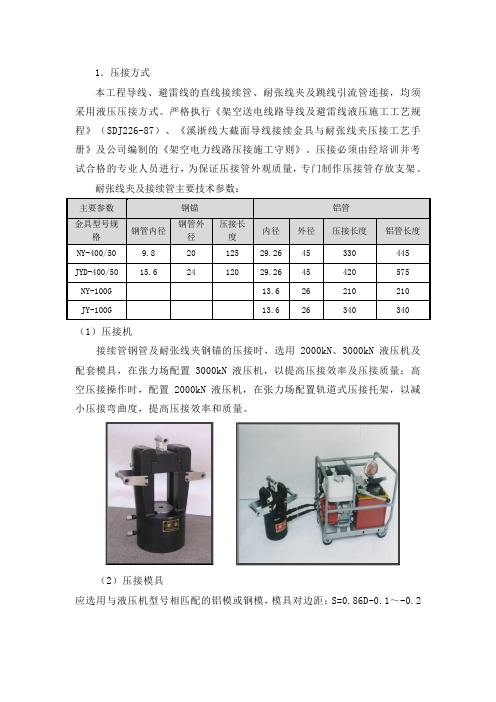

1.压接方式本工程导线、避雷线的直线接续管、耐张线夹及跳线引流管连接,均须采用液压压接方式。
严格执行《架空送电线路导线及避雷线液压施工工艺规程》(SDJ226-87)、《溪浙线大截面导线接续金具与耐张线夹压接工艺手册》及公司编制的《架空电力线路压接施工守则》。
压接必须由经培训并考试合格的专业人员进行,为保证压接管外观质量,专门制作压接管存放支架。
耐张线夹及接续管主要技术参数:(1)压接机接续管钢管及耐张线夹钢锚的压接时,选用2000kN 、3000kN 液压机及配套模具,在张力场配置3000kN 液压机,以提高压接效率及压接质量;高空压接操作时,配置2000kN 液压机,在张力场配置轨道式压接托架,以减小压接弯曲度,提高压接效率和质量。
(2)压接模具应选用与液压机型号相匹配的铝模或钢模,模具对边距:S=0.86D-0.1~-0.2。
主要参数 钢锚 铝管 金具型号规格 钢管内径 钢管外径 压接长度 内径 外径 压接长度 铝管长度 NY-400/50 9.8 20 125 29.26 45 330 445 JYD-400/50 15.6 24 120 29.26 45 420 575 NY-100G 13.6 26 210 210 JY-100G13.6263403402.压接前认真检查耐张线夹、接续管质量,压前各种管外形尺寸及其偏差应符合下列规定:压接管压前尺寸允许偏差(GB2314-1997)(单位:mm)3. 测量方法(用游标卡尺):直线管外径检测3个断面点,内径检测两端共2个断面点,每个断面点互成90°检测2个值。
所以外径取6个值的平均值,内径取4个值的平均值。
对耐张管外径检测2个断面点,内径检测一端1个断面点,同样以平均数判断。
作好记录并判断是否合格。
4.在进行导线、地线压接施工前,压接人员应事先熟悉本工程使用的液压机最大出力值。
进行压接作业时,应按照液压机操作说明的有关规定执行,以免损坏压接机。

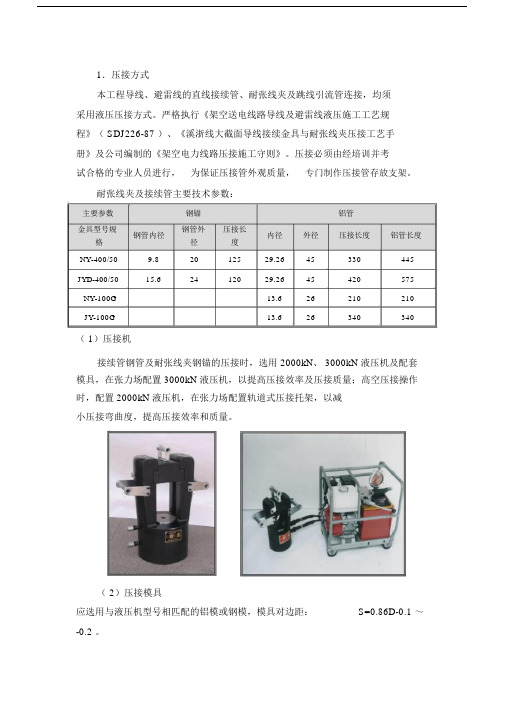

1.压接方式本工程导线、避雷线的直线接续管、耐张线夹及跳线引流管连接,均须采用液压压接方式。
严格执行《架空送电线路导线及避雷线液压施工工艺规程》( SDJ226-87 )、《溪浙线大截面导线接续金具与耐张线夹压接工艺手册》及公司编制的《架空电力线路压接施工守则》。
压接必须由经培训并考试合格的专业人员进行,为保证压接管外观质量,专门制作压接管存放支架。
耐张线夹及接续管主要技术参数:主要参数钢锚铝管金具型号规钢管内径钢管外压接长内径外径压接长度铝管长度格径度NY-400/509.82012529.2645330445 JYD-400/5015.62412029.2645420575 NY-100G13.626210210 JY-100G13.626340340( 1)压接机接续管钢管及耐张线夹钢锚的压接时,选用 2000kN、 3000kN 液压机及配套模具,在张力场配置 3000kN 液压机,以提高压接效率及压接质量;高空压接操作时,配置 2000kN 液压机,在张力场配置轨道式压接托架,以减小压接弯曲度,提高压接效率和质量。
( 2)压接模具应选用与液压机型号相匹配的铝模或钢模,模具对边距:S=0.86D-0.1 ~-0.2 。
2.压接前认真检查耐张线夹、接续管质量,压前各种管外形尺寸及其偏差应符合下列规定:压接管压前尺寸允许偏差 (GB2314-1997)(单位: mm )要求外径 D内径 d类别基本尺寸极限偏差基本尺寸极限偏差D≤ 14± 0.2d≤ 9±0.15钢管14< D≤ 22- 0.2~ +0.3//22< D≤ 34- 0.2~ +0.49<d≤ 16±0.2D≤ 32± 0.4d≤ 22-0.3铝管32< D≤ 500.622< d≤ 36-0.4 50< D≤ 80136< d≤ 55-0.5要求外径 D内径 d3.测量方法(用游标卡尺):直线管外径检测 3 个断面点,内径检测两端共 2 个断面点,每个断面点互成90°检测 2 个值。
1.压接方式本工程导线、避雷线的直线接续管、耐张线夹及跳线引流管连接,均须采用液压压接方式。
严格执行《架空送电线路导线及避雷线液压施工工艺规程》(SDJ226-87)、《溪浙线大截面导线接续金具与耐张线夹压接工艺手册》及公司编制的《架空电力线路压接施工守则》。
压接必须由经培训并考试合格的专业人员进行,为保证压接管外观质量,专门制作压接管存放支架。
耐张线夹及接续管主要技术参数:(1)压接机接续管钢管及耐张线夹钢锚的压接时,选用2000kN、3000kN液压机及配套模具,在张力场配置3000kN液压机,以提高压接效率及压接质量;高空压接操作时,配置2000kN液压机,在张力场配置轨道式压接托架,以减小压接弯曲度,提高压接效率和质量。
(2)压接模具应选用与液压机型号相匹配的铝模或钢模,模具对边距:S=0.86D-0.1~-0.2主要参数钢锚铝管金具型号规格钢管内径钢管外径压接长度内径外径压接长度铝管长度NY-400/50 9.8 20 125 29.26 45 330 445 JYD-400/50 15.6 24 120 29.26 45 420 575 NY-100G 13.6 26 210 210 JY-100G 13.6 26 340 340。
2.压接前认真检查耐张线夹、接续管质量,压前各种管外形尺寸及其偏差应符合下列规定:压接管压前尺寸允许偏差(GB2314-1997) (单位:mm)3. 测量方法(用游标卡尺):直线管外径检测3个断面点,内径检测两端共2个断面点,每个断面点互成90°检测2个值。
所以外径取6个值的平均值,内径取4个值的平均值。
对耐张管外径检测2个断面点,内径检测一端1个断面点,同样以平均数判断。
作好记录并判断是否合格。
4.在进行导线、地线压接施工前,压接人员应事先熟悉本工程使用的液压机最大出力值。
进行压接作业时,应按照液压机操作说明的有关规定执行,以免损坏压接机。
5.压接后压接管不应有裂纹或明显的弯曲,弯曲度不应大于2%。
钢接续管是一种常用的管道连接材料,其外径和内径尺寸的极限偏差对于管道连接的质量和安全至关重要。
本文将从以下几个方面阐述钢接续管外径及内径尺寸极限偏差的相关知识。
1. 钢接续管的外径尺寸极限偏差钢接续管的外径尺寸是指管道连接材料的外部直径,其极限偏差是指其允许的最大偏差范围。
根据相关标准规定,钢接续管的外径尺寸极限偏差应符合国家标准或行业标准的要求,以确保管道连接的密封性和稳定性。
在生产过程中,制造厂家应严格控制外径尺寸的偏差,同时对于偏差超出规定范围的产品应进行退货或重新加工,以保障产品质量。
2. 钢接续管的内径尺寸极限偏差钢接续管的内径尺寸是指管道连接材料的内部直径,其极限偏差同样是管道连接质量的关键因素。
合格的钢接续管内径尺寸应符合国家标准或行业标准的要求,以确保管道系统的流体传输性能。
制造厂家在生产过程中需要严格控制内径尺寸的偏差,对于超出规定范围的产品进行严格把控,以确保产品的质量和稳定性。
3. 外径及内径尺寸极限偏差的影响外径及内径尺寸的极限偏差直接影响着钢接续管的安装和使用效果。
如果外径偏差过大,将导致管道连接时密封不严,甚至无法安装;而内径偏差过大,则会影响管道的流体传输性能,甚至引起堵塞或泄漏。
严格控制外径及内径尺寸的极限偏差对于保障管道连接的质量和安全至关重要。
4. 合理的外径及内径尺寸极限偏差范围根据国家标准和行业标准的规定,钢接续管的外径及内径尺寸极限偏差范围应能够满足管道连接的实际需求,既要保证连接的牢固性和密封性,又要确保管道系统的流体传输效果。
制造厂家应根据实际情况和标准规定制定合理的外径及内径尺寸极限偏差范围,以满足市场需求并保障产品质量。
钢接续管的外径及内径尺寸极限偏差是影响管道连接质量和安全的重要因素,制造厂家应严格按照标准规定进行生产,确保产品质量稳定可靠。
用户在选择和使用钢接续管时,也应考虑其外径及内径尺寸的极限偏差范围,以确保管道连接的质量和安全性。
5. 制造工艺对外径及内径尺寸偏差的影响钢接续管的外径及内径尺寸偏差除了受到材料本身因素的影响外,制造工艺也是一个重要因素。
1.压接方式本工程导线、避雷线的直线接续管、耐张线夹及跳线引流管连接,均须采用液压压接方式。
严格执行《架空送电线路导线及避雷线液压施工工艺规程》(SDJ226-87)、《溪浙线大截面导线接续金具与耐张线夹压接工艺手册》及公司编制的《架空电力线路压接施工守则》。
压接必须由经培训并考试合格的专业人员进行,为保证压接管外观质量,专门制作压接管存放支架。
耐张线夹及接续管主要技术参数:(1)压接机接续管钢管及耐张线夹钢锚的压接时,选用2000kN 、3000kN 液压机及配套模具,在张力场配置3000kN 液压机,以提高压接效率及压接质量;高空压接操作时,配置2000kN 液压机,在张力场配置轨道式压接托架,以减小压接弯曲度,提高压接效率和质量。
(2)压接模具应选用与液压机型号相匹配的铝模或钢模,模具对边距:S=0.86D-0.1~-0.2。
2.压接前认真检查耐张线夹、接续管质量,压前各种管外形尺寸及其偏差应符合下列规定:压接管压前尺寸允许偏差(GB2314-1997) (单位:mm )3. 测量方法(用游标卡尺):直线管外径检测3个断面点,内径检测两端共2个断面点,每个断面点互成90°检测2个值。
所以外径取6个值的平均值,内径取4个值的平均值。
对耐张管外径检测2个断面点,内径检测一端1个断面点,同样以平均数判断。
作好记录并判断是否合格。
4.在进行导线、地线压接施工前,压接人员应事先熟悉本工程使用的液压机最大出力值。
进行压接作业时,应按照液压机操作说明的有关规定执行,以免损坏压接机。
5.压接后压接管不应有裂纹或明显的弯曲,弯曲度不应大于2%。
弯曲超差时允许用压钳或木锤调直,但不得使用铁锤直接锺击。
6.检查耐张线夹、接续管的压后尺寸,液压操作人员在指定部位打上操作者钢印,旁站监理也需打上钢印,并应做好原始记录。
7.液压管压后呈正六边形,压后对边距S=0.866×0.993D+0.2mm,式中D---管外径、S---对边距。
中华人民共和国国家标准接续管(椭圆形) UDC 621.315.6GB 2331.1—85Splicing sleeve (Oval) (代替GB 2331-80) 国家标准局1985-01-23发布1985-12-01实施1 适用范围本标准适用于架空电力线路上接续中小截面的铝绞线及钢芯铝绞线的椭圆形接续管。
2 型式尺寸2.1 接续管分为JT型,JTB型。
2.2 接续管主要尺寸应符合表1~3和图1~3的规定:图1表1mm图2表2mm图3表3mm表中型号中字母及数字意义为:J——接续管;B——爆压;T——椭圆;数字——标称截面,mm2,分子表示铝截面,分母表示钢截面;数字后附加字母L——铝绞线。
3 技术要求3.1 接续管一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。
3.2 接续管及衬垫按GB3190—82《铝及铝合金加工产品的化学成分》,采用牌号不低于L3号铝制造,铝管抗拉强度不低于78.4N/mm2(78.4MPa)。
3.3 拉制铝管应进行退火,退火产生的氧化色允许存在。
3.4 接续管及衬垫表面应洁净光滑无裂纹,选层等缺陷。
3.5 接续管对导线的握力不小于以下数值:铝绞线接续管JT-16L型2.7kN;JT-25L型4.1kN;JT-35L型5.5kN;JT-50L型7.5kN;JT-70L型10.4kN;JT-95L型13.7kN;JT-120L型18.4kN;JT-150L型22.0kN;JT-185L型27.0kN;钢芯铝绞线接续管JT-10/2型3.9kN;JT-16/3型5.8kN;JT-25/4型8.8kN;JTB-35/6,JT-35/6型12.0kN;JTB-50/8,JT-50/8型16.0kN;JTB-70/10,JT-70/10型22.2kN;JTB-95/15,JT-95/15型33.3kN;JTB-95/20,JT-95/20型35.3kN;JTB-120/7,JT-120/7型26.2kN;JTB-120/20,JT-120/20型39.0kN;JTB-150/8,JT-150/8型31.2kN;JTB-150/20,JT-150/20型44.3kN;JTB-150/25,JT-150/25型51.4kN;JTB-185/10,JT-185/10型38.8kN;JTB-185/25,JT-185/25型56.4kN;JTB-185/30,JT-185/30型61.1kN;JTB-210/10,JT-210/10型42.9kN;JTB-210/25,JT-210/25型62.7kN;JTB-210/35,JT-210/35型70.5kN;JTB-240/30,JT-240/30型71.8kN;JTB-240/40,JT-240/40型79.2kN。
