关于特殊碟形封头的强度及疲劳评定【摘要】本文主要从关于特殊碟形封头的强度及疲劳评定进行阐述说明。
当前针对特殊碟形封头作为根本的研究对象，运用多元化的计量方式，在温度场与应力场的作用下形成的全新弹塑性行为。
在计算的过程中，得出相关的结构应力，进而进行全面的分析与评定，通过实际的结论得出，该结构实际受力并不均匀，已经超出其余区域还维持在较低的水平上。
通过分析设计的方式可以全面的掌握实际的受力状态，由此进行改进，保证可以安全运行。
【关键词】特殊蝶形封头；强度；疲劳；评定引言：在食品单位的杀菌釜设备中，是主要的食品消毒设备，其中保证了食品的安全性，成为食品在市场当中流入的主要程序。
为其制作的杀菌釜当中，因为受到各场场地以及工艺的要求，杀菌釜所实际选择的特殊碟形封整体的标准已经进行了界定，相关标准当中的实际计算公式并不能更好的适用，因此需要对特殊碟形封头的强度及疲劳评定，进而针对性的研究。
1.强度计算的分析1.压力容器的构成不管压力容器的组成是怎样的，最为基本的亚原件都可以将其分为板与壳，板主要就是平封头，壳所指的就是圆筒体、球壳以及封头。
压力容器的封头又被称之为端盖，属于容器的主要构成部分，依照实际的形状可以将其风味锥形封头、平板封头的相关形势。
1.碟形封头的设计碟形封头又被统筹称之为一种带折边的球形封头，主要以半径为主要的球面，进而分成相同的三遍构成数。
因为过渡阶段的存在，降低了封头的深度，方便冲压。
但同样也是因为过渡区的存在，连接处曲率半径发生了明显的转变，进而得出较为明显的边缘效应。
二、设备参数尾部法兰由原先的平齐式接管结构改为加强的内伸式接管结构，从分析结果来看，结构的改变，有效避开了原结构尖角处的应力峰值，大幅度降低了应力，使得应力处在一个很低的水平，对结构的安定性非常有利。
虽然该批次设备已经顺利投产，第一批设备也过了服役期，从客户的反馈信息来看，此结构运行良好，满足客户的各项需求，但还是建议尽量避免此结构封头的使用，应该采用标准所推荐的形式，原因如下：首先，此结构尺寸远超标准所建议的尺寸，其受力状况接近于平板模型，在圆弧过渡区域的应力是其他部位的数倍，从而使得低应力区域的材料并没有得到充分的利用。
压力容器的结构强度与安全性评估引言：压力容器是工业生产中常见的一种设备，广泛应用于化工、石油、制药等领域。
压力容器在工作过程中承受着巨大的内外压力，因此其结构强度和安全性评估显得尤为重要。
本文将从压力容器的结构强度和安全性评估两个方面进行探讨。
一、压力容器的结构强度评估压力容器的结构强度评估是指通过对其结构进行分析和计算，判断其是否能够承受工作过程中的内外压力而不发生破坏。
结构强度评估包括材料强度、焊接强度和容器整体结构强度等方面的考虑。
1. 材料强度评估压力容器常见的材料有碳钢、不锈钢等，其强度是评估其结构强度的主要指标之一。
在评估过程中，需要考虑材料的屈服强度、抗拉强度、冲击韧性等参数，通过比较材料的强度与工作条件下的应力情况，判断材料是否能够满足强度要求。
2. 焊接强度评估压力容器的焊接强度对于其整体结构的强度至关重要。
在焊接过程中，需要注意焊缝的质量，确保焊接强度满足要求。
评估焊缝强度时，需要考虑焊接材料和焊接工艺对焊缝强度的影响，并进行相应的计算和检验。
3. 容器整体结构强度评估容器整体结构强度包括容器壳体和端头的强度评估。
对于壳体部分，需要考虑容器的形状和尺寸、内外压力、温度等因素，计算壳体的强度和变形情况。
对于端头部分，需要考虑其几何形状和受力情况，通过应力分析和有限元计算等方法，评估端头的强度和稳定性。
二、压力容器的安全性评估压力容器的安全性评估是指对容器在正常工作条件下的使用安全性进行判断和评价。
安全性评估包括容器的材料耐蚀性、泄漏风险和破裂风险等方面的考虑。
1. 材料耐蚀性评估在化工和石油行业等腐蚀介质的作用下，容器材料可能发生腐蚀现象。
因此，在安全性评估中需要对材料的耐蚀性进行评估和测试，确保容器在腐蚀环境下能够保持足够的强度和完整性。
2. 泄漏风险评估泄漏是压力容器使用过程中的一个重要安全隐患。
通过对容器的密封性和接口连接的评估，可判断容器在正常运行情况下是否存在泄漏的风险。

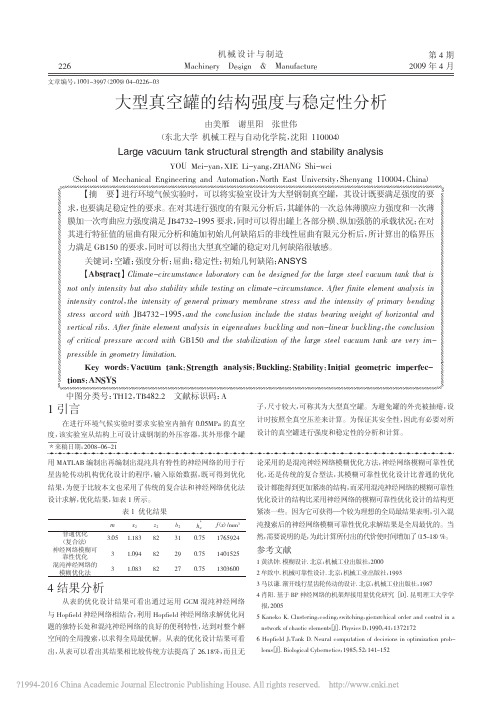

大型真空罐的结构强度与稳定性分析由美雁谢里阳张世伟（东北大学机械工程与自动化学院，沈阳110004）Large vacuum tank structural strength and stability analysisYOU Mei-yan ，XIE Li-yang ，ZHANG Shi-wei（School of Mechanical Engineering and Automation ，North East University ，Shenyang 110004，China ）文章编号：1001-3997（2009）04-0226-03【摘要】进行环境气候实验时，可以将实验室设计为大型钢制真空罐，其设计既要满足强度的要求，也要满足稳定性的要求。
